《工厂供电》试题库(第二章)

《工厂供电》试题与答案〔1〕专业：电工电子技术试题说明：1.本试卷满分共计100分,考试时间90分钟.2.本试卷共3页,六个大题.一、填空题〔共20空,每空1分,共20分〕1.电能的生产、、分配和的全过程,是在同一瞬间实现的.2. 工厂电力线路中,放射式接线方式又分为放射线、放射线和具有备用线的放射式接线.3. 用电设备组计算负荷的方法常用和.4. 我国目前采用的中性点接地方式主要有、和直接接地三种.5. 工厂用电设备工作制可以分为、、.6. 短路计算的常用方法有：、.7.兆欧表测量端的符号是,地端符号是,屏蔽端符号是.8. 雷电过电压的基本形式有、和.二、单项选择题〔每小题只有一个正确答案,请将符合题目要求的选项选出,并将选项代码填入对应题号的方格内；共10小题,每小题11. 10kV高压系统,其短路计算电压为：< >.A. 10.5kVB. 10kVC.9.5kVD.11kV2.变压器铜损是随< >而变化.A.电压B.阻抗C.电流D.电流平方3.我国目前所规定的10kv与以下三相供电电压允许偏差是< >.A.±5％B.±7％C.+5％～+10％D.±10％.4.出现概率最多的短路是< >.A.单相短路接地B.两相短路C.两相短路接地D.三相短路.5.电业部门每月向用户收取电费,是依据< >的高低来调整.A.瞬时功率因数B.月平均功率因数C.最大负荷时的功率因数D. 最小负荷时的功率因数6. 电力变压器运行电压的变化范围在额定电压的< >内时,其额定容量不变.A.±5％B.±10％C.±7％D.+5％～+10％7.在不接地电网中,当一相接地发生故障时,其它两相的对地电压将< >.A.为0伏B.比原来的电压低C.升高到线电压D.电压保持不变.8.10KV与以上供电系统其变压器中性点应< >.A.直接接地B.对地绝缘C.经消弧线圈接地D.经高电阻接地9.工厂供电系统对第一类负荷供电的要求是< >.A.要有两个电源供电B.必须有两个独立电源供电C.一个独立电源供电D.都不对10.交流接触器的静铁芯加短路铜环的目的是< >.A.保证铁芯的紧密B.减少振动和噪音C.减少铁芯的涡流D.增加铁芯的磁通三、判断题〔如果观点正确,请在对应题号的方格内用"√"表示,反之,1. 火力发电厂其能量转换过程是：燃料的化学能--热能—机械能—电能.2. 接地电阻越大越好.3. 系统发生单相接地时完好的两相对地电压由原来的线电压降低到相电压.4. 工厂供电系统中,变压器功率损耗包括铁耗和铜耗两部分.5. 短路的后果很严重,只要加强平时的检查就可以避免.6.变压器油在变压器中起绝缘和冷却的作用.7.高压设备发生接地时户内不得接近故障点4m以内,室外不得接近故障点8m以内.8. 电流互感器在工作时二次侧不允许开路.9. 当周围空气温度超过30度时,就不允许变压器满负荷运行了.10.变压器阻抗电压是指当变压器一次侧短路时,以额定频率的电压施加另一侧绕组的端子上并使其流过额定电流时所施加的电压.11.巨大的短路电流通过电气设备时,只会产生电动效应.12.两台变压器并联运行容量应尽量相同或接近,其最大容量和最小容量之比一般不超过3：1.13.变配电所中的操作电源是直流电源.14.高压隔离开关没有专门的灭弧装置,因此不允许带负荷操作.15.电压不同的线路同杆架设时,电压较低的应架设在上面,电压较高的线路应架设在下面.四、简答题〔共3小题,共15分〕1. 选择导线和电缆截面时必须满足哪几个条件？〔5分〕2. 高压隔离开关为什么不能带负荷操作？〔3分〕它为什么能作为隔离电器来保证安全检修？〔2分〕3. 提高功率因数的意义是什么？〔5分〕五、问答题〔共3小题,共20分〕1.为什么在6～10kV 的高压配电电压中最好是采用10kV?〔6分〕2. 工厂供电线路与车间配电线路在运行中突然停电时应如何处理？〔8分〕3. 限制短路电流措施有哪些？〔2分〕这些措施是如何限制短路电流？〔4分〕六、计算题〔共2小题,共20分〕1. 装配车间380V 线路,供电给金属切削机床电动机组18台共60kW,通风机组2台共10kW,确定线路的计算负荷.〔金属切削机床电动机取K d =0.2,cos φ=0.5,tan φ=1.73,通风机组取K d =0.8,cos φ=0.8,tan φ=0.75,总计算负荷取K ∑p=0.95,K ∑q =0.97〕<12分>2.某变电所低压侧有功计算负荷P 30=650kW,无功计算负荷Q 30=800kvar. 1．低压侧的功率因数是多少？〔4分〕.2．若想把功率因数提高到0.92,应装设BW0.4-12-1的电容器多少个？ 〔每个BW0.4-12-1的电容器额定容量为12kvar 〕〔4分〕答案一、填空题〔共20空,每空1分,共20分〕1. 输送 使用2. 单回路 双回路 公共3.需要系数法 二项式法4.电源中性点不接地 电源中性点经阻抗接地5.连续工作制 短时工作制 断续周期工作制6.有名值 标幺值7.L N G8.大气过电压 直击雷过电压 感应雷过电压二、单项选择题〔每小题只有一个正确答案,请将符合题目要求的选项选出,并将选项代码填入对应题号的方格内；共10小题,每小题1三、判断题〔如果观点正确,请在对应题号的方格内用"√"表示,反之,四、简答题〔共3小题,每小题5分,共15分〕1.选择导线和电缆截面时必须满足以下几个条件：发热条件、电压允许条件、经济电流密度、机械强度.2. 隔离开关没有专门的灭弧装置,不能带负荷操.断开后有明显断开间隙,且断开间隙的绝缘与相间绝缘都是足够可靠的.能充分保障人参和设备的安全. 3. 因为输送同样的有功功率,cosφ低则无功功率大,视在功率和总的电流大.电流增将使大电力系统的电能损耗和电压损失增加.无功功率大还会增加发电机转子电流,使其发热降低发电机输出功率.五、问答题〔共3小题,共20分〕1. 从技术指标来看,在同样输送功率和输送距离条件下,配电电压越高,线路电流越小,因而采用的导线截面积越小,可减少线路的初期投资和有色金属的消耗量,且减少线路的电能损耗和电压损耗,采用10kV较6kV更适应于发展,输送功率更大,输送距离更远.2. 1〕当进线没有电压时,说明是电力系统停电,这时总开关不必拉开,出线开关全部断开,以免来电时设备同时启动,造成负荷和电压骤降.2〕当双回路进线中有一路进线停电时,应立即进行切换操作,讲负荷特别是其中重要负荷转移到另一个回路进线供电.3〕当厂区内线路发生跳闸时,如开关断流容量允许,可以试合一次,如果试合失败,应对线路故障进行停电隔离维修.4〕对放射式线路中某一分支线路上的故障检查,可采用"分路合闸检查"的方法3.要限制短路电流,就只有增加短路回路的阻抗,具体可采用并联变压器或并联线路分开运行或在电路中串联电抗等措施.1〕将两台变压器低压侧分开运行,低压母线短路时,短路回路变压器的电抗少了一个并联之路,其短路电流比两台变压器并联时要小.2〕将双回路分开运行,当变电所高压母线短路时,可大大减小短路电流.3〕为限制短路电流,通常在引出线路或分段母线之间装设电抗器,不仅电抗器后的电气设备线路和电缆可按收到电抗器限制的短路电流来选择,连接在电抗器前的引出线的母线隔离开关断路器等,也可按照电抗器后发生短路的短路电流来选择.六、计算题〔共2小题,共20分〕1．1>金属切削机床组=0.2×60=12kW有功计算负荷P30<1>=12×1.73=20.8kvar无功计算负荷Q30<1>2〕通风机组有功计算负荷P30<2>=0.8×3=2.4kW无功计算负荷Q30<2>=2.4×0.75=1.8kvar3〕总计算负荷有功计算负荷P30总=0.95×〔12＋2.4〕=13.7kW无功计算负荷Q30总=0.97×〔20.8＋1.8〕=21.9kvar视在计算负荷S30总==230230QP =25.8kVA计算电流I30总=25.8/3×0.38=39A2．1>S30=1031kVAcosφ=650/1031=0.632>QC=650×[tan<arccos0.63>–tan<arccos0.92>]=525kvar取QC=530kvarn=530/12=44.2个取45个。

工厂供电复习资料第1章引论（1-48）1.1电力系统的组成要素（1-10）1.电力系统由电厂、电网、用户三部分组成。

（对）2.电力系统由发、变、输、配、用五部分组成。

（对）3.变电，包括升压变电、降压变电。

（对）4.电网的作用是将电能从发电厂从输送、并分配到电能用户。

（对）5.电网由电力线路、变配所组成。

（对）6.电力线路按其架设方法可分为架空线路和电缆线路。

（对）7.变配所是配电所的别称。

（错）8.配电所是改变电压的地方。

（错）9.变电所是分配电能的地方。

（错）10.电能最大的用户是同步电动机。

（错）1.2电力系统额定电压（11-20）11电能的质量指标有：a、电压B.频率C.电流D.功率【答案：a，b】12电网额定电压是指线路的额定电压。

（是）13负载的额定电压与线路的额定电压不同。

（错误）14发电机的额定电压高于线路的额定电压（）a．1%b．3%c．5%d．10%[答：C]15变压器原边接线路时额定电压与线路额定电压不同。

（错）16变压器原边接发电机时额定电压与发电机的不同。

（错）17变压器副边接负载时额定电压比负载的高出a、 1%b.3%c.5%d.10%【答案：c】18.变压器二次侧与线路连接时，额定电压高于线路电压a．1%b．3%c．5%d．10%[答：D]19线路的额定电压是指线路首端、末端的平均电压。

（对）20.同一电压线的电压允许偏差一般为±10%。

（错）1.3电力系统的中运方式（21-31）21电力系统的中运方式分为中点接地、中点不接地两大类。

（对）22中点接地系统的可靠性较好。

（错）23中点不接地系统的经济性较差。

（对）24中性点不接地系统包括中性点不接地系统和中性点阻抗接地系统。

（对）25小电流接地方式包括中性点不接地。

（错）26大电流接地方式包括中点接地一种。

（对）27中性点不接地系统发生单相接地时，两个完整相的端部电位上升到线路电压水平。

（右）28中性点经消弧线圈接地的电力系统在单相接地时，其他两相对地电压不会升高到线电压。

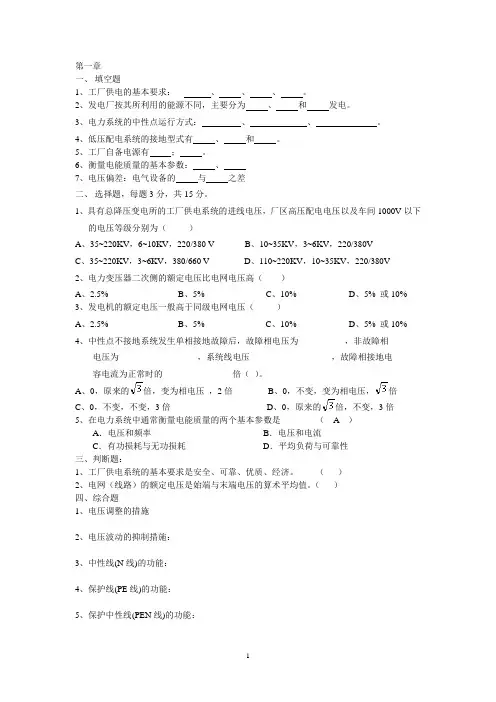

第一章一、填空题1、工厂供电的基本要求：、、、。

2、发电厂按其所利用的能源不同，主要分为、和发电。

3、电力系统的中性点运行方式：、、。

4、低压配电系统的接地型式有、和。

5、工厂自备电源有；。

6、衡量电能质量的基本参数：、7、电压偏差：电气设备的与之差二、选择题，每题3分，共15分。

1、具有总降压变电所的工厂供电系统的进线电压，厂区高压配电电压以及车间1000V以下的电压等级分别为（）A、35~220KV，6~10KV，220/380 VB、10~35KV，3~6KV，220/380VC、35~220KV，3~6KV，380/660 VD、110~220KV，10~35KV，220/380V2、电力变压器二次侧的额定电压比电网电压高（）A、2.5%B、5%C、10%D、5% 或10%3、发电机的额定电压一般高于同级电网电压（）A、2.5%B、5%C、10%D、5% 或10%4、中性点不接地系统发生单相接地故障后，故障相电压为----------------，非故障相电压为---------------------------，系统线电压----------------------------，故障相接地电容电流为正常时的------------------------倍（）。

A、0，原来的倍，变为相电压，2倍B、0，不变，变为相电压，倍C、0，不变，不变，3倍D、0，原来的倍，不变，3倍5、在电力系统中通常衡量电能质量的两个基本参数是（ A ）A．电压和频率B．电压和电流C．有功损耗与无功损耗D．平均负荷与可靠性三、判断题：1、工厂供电系统的基本要求是安全、可靠、优质、经济。

（）2、电网（线路）的额定电压是始端与末端电压的算术平均值。

（）四、综合题1、电压调整的措施2、电压波动的抑制措施：3、中性线(N线)的功能：4、保护线(PE线)的功能：5、保护中性线(PEN线)的功能：五、复习思考题1、工厂供电对工业生产有何重要意义，对工厂供电有哪些基本要求2、工厂供电系统包括哪些系统，变电所和配电所的任务有什么不同，什么情况下可采用高压深入负荷中心的直配方式第二章一、 填空题1、工厂电力负荷的分 、 、 。

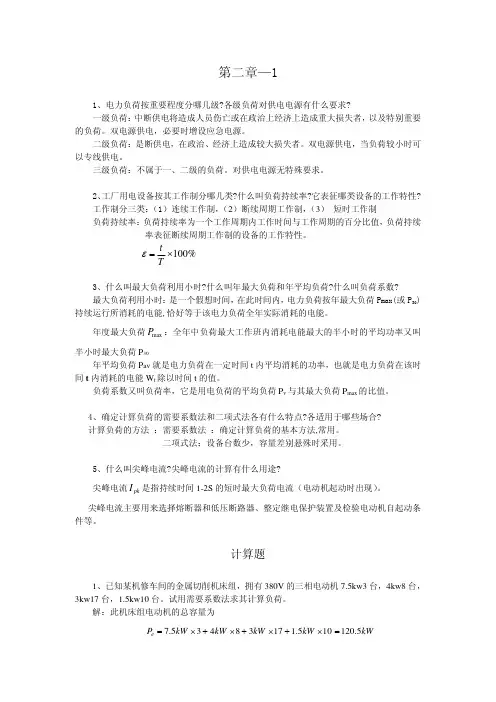

第二章—11、电力负荷按重要程度分哪几级?各级负荷对供电电源有什么要求?一级负荷：中断供电将造成人员伤亡或在政治上经济上造成重大损失者，以及特别重要的负荷。

双电源供电，必要时增设应急电源。

二级负荷：是断供电，在政治、经济上造成较大损失者。

双电源供电，当负荷较小时可以专线供电。

三级负荷：不属于一、二级的负荷。

对供电电源无特殊要求。

2、工厂用电设备按其工作制分哪几类?什么叫负荷持续率?它表征哪类设备的工作特性?工作制分三类：（1）连续工作制，（2）断续周期工作制，（3）短时工作制负荷持续率：负荷持续率为一个工作周期内工作时间与工作周期的百分比值，负荷持续率表征断续周期工作制的设备的工作特性。

%100⨯=Tt3、什么叫最大负荷利用小时?什么叫年最大负荷和年平均负荷?什么叫负荷系数?最大负荷利用小时：是一个假想时间，在此时间内，电力负荷按年最大负荷P max (或P 30)持续运行所消耗的电能,恰好等于该电力负荷全年实际消耗的电能。

年度最大负荷max P ：全年中负荷最大工作班内消耗电能最大的半小时的平均功率又叫半小时最大负荷P 30年平均负荷P av 就是电力负荷在一定时间t 内平均消耗的功率，也就是电力负荷在该时间t 内消耗的电能W t 除以时间t 的值。

负荷系数又叫负荷率，它是用电负荷的平均负荷P v 与其最大负荷P max 的比值。

4、确定计算负荷的需要系数法和二项式法各有什么特点?各适用于哪些场合?计算负荷的方法：需要系数法：确定计算负荷的基本方法,常用。

二项式法：设备台数少，容量差别悬殊时采用。

5、什么叫尖峰电流?尖峰电流的计算有什么用途?尖峰电流pk I 是指持续时间1-2S 的短时最大负荷电流（电动机起动时出现）。

尖峰电流主要用来选择熔断器和低压断路器、整定继电保护装置及检验电动机自起动条件等。

计算题1、已知某机修车间的金属切削机床组，拥有380V 的三相电动机7.5kw3台，4kw8台，3kw17台，1.5kw10台。

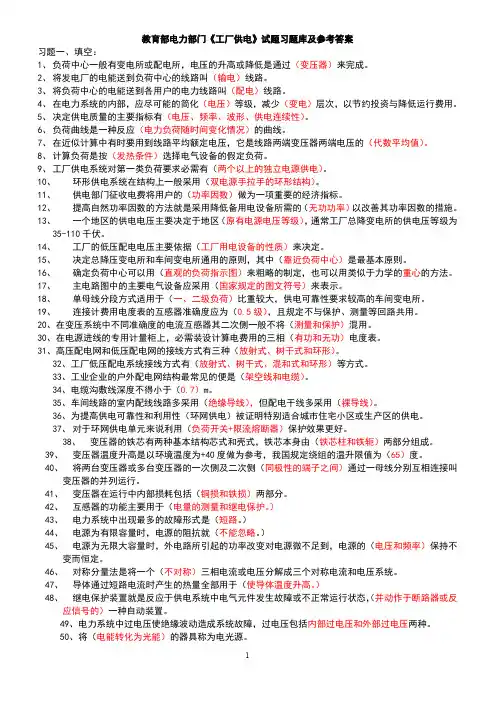

《供电》试题、考试题、习题库及参考答案习题一、填空：1、负荷中心一般有变电所或配电所，电压的升高或降低是通过（变压器）来完成。

2、将发电厂的电能送到负荷中心的线路叫（输电）线路。

3、将负荷中心的电能送到各用户的电力线路叫（配电）线路。

4、在电力系统的内部，应尽可能的简化（电压）等级，减少（变电）层次，以节约投资与降低运行费用。

5、决定供电质量的主要指标有（电压、频率、波形、供电连续性）。

6、负荷曲线是一种反应（电力负荷随时间变化情况）的曲线。

7、在近似计算中有时要用到线路平均额定电压，它是线路两端变压器两端电压的（代数平均值）。

8、计算负荷是按（发热条件）选择电气设备的假定负荷。

9、工厂供电系统对第一类负荷要求必需有（两个以上的独立电源供电）。

10、环形供电系统在结构上一般采用（双电源手拉手的环形结构）。

11、供电部门征收电费将用户的（功率因数）做为一项重要的经济指标。

12、提高自然功率因数的方法就是采用降低备用电设备所需的（无功功率）以改善其功率因数的措施。

13、一个地区的供电电压主要决定于地区（原有电源电压等级），通常工厂总降变电所的供电压等级为35-110千伏。

14、工厂的低压配电电压主要依据（工厂用电设备的性质）来决定。

15、决定总降压变电所和车间变电所通用的原则，其中（靠近负荷中心）是最基本原则。

16、确定负荷中心可以用（直观的负荷指示图）来粗略的制定，也可以用类似于力学的重心的方法。

17、主电路图中的主要电气设备应采用（国家规定的图文符号）来表示。

18、单母线分段方式适用于（一、二级负荷）比重较大，供电可靠性要求较高的车间变电所。

19、连接计费用电度表的互感器准确度应为（0.5级），且规定不与保护、测量等回路共用。

20、在变压系统中不同准确度的电流互感器其二次侧一般不将（测量和保护）混用。

30、在电源进线的专用计量柜上，必需装设计算电费用的三相（有功和无功）电度表。

31、高压配电网和低压配电网的接线方式有三种（放射式、树干式和环形）。

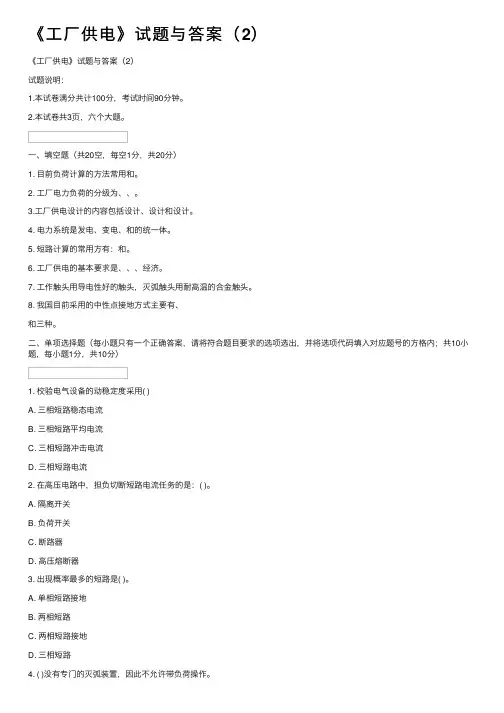

《⼯⼚供电》试题与答案（2）《⼯⼚供电》试题与答案（2）试题说明：1.本试卷满分共计100分，考试时间90分钟。

2.本试卷共3页，六个⼤题。

⼀、填空题（共20空，每空1分，共20分）1. ⽬前负荷计算的⽅法常⽤和。

2. ⼯⼚电⼒负荷的分级为、、。

3.⼯⼚供电设计的内容包括设计、设计和设计。

4. 电⼒系统是发电、变电、和的统⼀体。

5. 短路计算的常⽤⽅有：和。

6. ⼯⼚供电的基本要求是、、、经济。

7. ⼯作触头⽤导电性好的触头，灭弧触头⽤耐⾼温的合⾦触头。

8. 我国⽬前采⽤的中性点接地⽅式主要有、和三种。

⼆、单项选择题（每⼩题只有⼀个正确答案，请将符合题⽬要求的选项选出，并将选项代码填⼊对应题号的⽅格内；共10⼩题，每⼩题1分，共10分）1. 校验电⽓设备的动稳定度采⽤( )A. 三相短路稳态电流B. 三相短路平均电流C. 三相短路冲击电流D. 三相短路电流2. 在⾼压电路中，担负切断短路电流任务的是：( )。

A. 隔离开关B. 负荷开关C. 断路器D. ⾼压熔断器3. 出现概率最多的短路是( )。

A. 单相短路接地B. 两相短路C. 两相短路接地D. 三相短路4. ( )没有专门的灭弧装置，因此不允许带负荷操作。

A. ⾼压熔断器B. ⾼压隔离开关C. 断路器D. 负荷开关5. 在不接地电⽹中，当⼀相接地发⽣故障时，其它两相的对地电压将( )。

A. 为0伏B. ⽐原来的电压低；C. 升⾼到线电压D. 电压保持不变。

6. ⼀⼆次电压不同的变压器并联运⾏的后果是( )。

A. 产⽣环流B. 产⽣相位差C. 负荷分配不均D. 浪费电能7. 变压器铁芯中的有功功率损耗是指( )。

A. 铁损B. 铜损C. 空载损耗D. 短路损耗8. 10kV⾼压系统，其短路计算电压为( )。

A. 10.5kVB. 10kVC. 9.5kVD. 9kV9. 供电线路电压为( )以下称低压线路。

A. 36VB. 380VC. lKVD. lOKV10.中性点不接地系统,当发⽣单相接地故障时,规定可以继续运⾏( )。

第二章 工厂电力负荷及其计算二、判断题1、所有医院都属于一类负荷。

（ ）答案：⨯2、高校属于三类负荷。

（ ）答案：√3、电力负荷的计算是按其发热10分钟的稳定值考虑的。

（ ）答案：⨯4、年最大负荷P max 就是计算负荷P 30。

（ ）答案：√5、普遍用二项式法计算负荷比用需用系数法更接近实际电力负荷。

（ ）答案：⨯6、当有大容量设备且其台数少时用二项式法比用需用系数法计算负荷更接近实际电力负荷。

（ ）答案：√7、单相负荷的计算，是将各相分别求出之后，取全部之和。

（ ）答案：⨯ 8、没有变压器的小型工厂或农村在缴纳的电费中没有基本电费。

（ ）答案：√ 9、对工厂变电所高压侧的功率因素cos ϕ必须大于0.9。

（ ）答案：⨯ 10、尖峰电流I pk 是考虑设备工作持续时间为5s 的短时最大负荷电流。

（ ）答案：⨯ 11、电力负荷是指电力系统中所有用电设备消耗的有功功率的总和。

（ ）答案：⨯ 12、有多台电动机的配电线路的尖峰电流，其大小取决于多台电动机的起动电流。

( ) 答案：⨯三、单选题1、对一类负荷的供电要求是 。

A ）至少两个独立电源 B ）两回输送线路 C ）一条输送线 D ）没有要求 答案：A2、对二类负荷的供电要求是 。

A ）至少两个独立电源 B ）两回输送线路 C ）一条输送线 D ）没有要求 答案：B3、对三类负荷的供电要求是 。

A ）至少两个独立电源 B ）两回输送线路 C ）一条输送线 D ）没有要求 答案：D4、一般照明属于 工作制的设备。

A ）连续 B ）短时 C ）断续周期 D ）所有 答案：A5、控制水库闸门的电动机属于 工作制的设备。

A ）连续 B ）短时 C ）断续周期 D ）所有 答案：B5、电焊机属于 工作制的设备。

A ）连续 B ）短时 C ）断续周期 D ）所有 答案：C6、短时工作制与断续周期工作制的设备区别是其工作时停歇时间超过 min 。

《供电》试题、考试题、习题库及参考答案习题一、填空：1、负荷中心一般有变电所或配电所，电压的升高或降低是通过（变压器）来完成。

2、将发电厂的电能送到负荷中心的线路叫（输电）线路。

3、将负荷中心的电能送到各用户的电力线路叫（配电）线路。

4、在电力系统的内部，应尽可能的简化（电压）等级，减少（变电）层次，以节约投资与降低运行费用。

5、决定供电质量的主要指标有（电压、频率、波形、供电连续性）。

6、负荷曲线是一种反应（电力负荷随时间变化情况）的曲线。

7、在近似计算中有时要用到线路平均额定电压，它是线路两端变压器两端电压的（代数平均值）。

8、计算负荷是按（发热条件）选择电气设备的假定负荷。

9、工厂供电系统对第一类负荷要求必需有（两个以上的独立电源供电）。

10、环形供电系统在结构上一般采用（双电源手拉手的环形结构）。

11、供电部门征收电费将用户的（功率因数）做为一项重要的经济指标。

12、提高自然功率因数的方法就是采用降低备用电设备所需的（无功功率）以改善其功率因数的措施。

13、一个地区的供电电压主要决定于地区（原有电源电压等级），通常工厂总降变电所的供电压等级为35-110千伏。

14、工厂的低压配电电压主要依据（工厂用电设备的性质）来决定。

15、决定总降压变电所和车间变电所通用的原则，其中（靠近负荷中心）是最基本原则。

16、确定负荷中心可以用（直观的负荷指示图）来粗略的制定，也可以用类似于力学的重心的方法。

17、主电路图中的主要电气设备应采用（国家规定的图文符号）来表示。

18、单母线分段方式适用于（一、二级负荷）比重较大，供电可靠性要求较高的车间变电所。

19、连接计费用电度表的互感器准确度应为（0.5级），且规定不与保护、测量等回路共用。

20、在变压系统中不同准确度的电流互感器其二次侧一般不将（测量和保护）混用。

30、在电源进线的专用计量柜上，必需装设计算电费用的三相（有功和无功）电度表。

31、高压配电网和低压配电网的接线方式有三种（放射式、树干式和环形）。

第2章负荷预测2-1 什么叫负荷曲线？有哪几种？与负荷曲线有关的物理量有哪些？答：负荷曲线是表征电力负荷随时间变动情况的一种图形，反映了用户用电的特点和规律。

负荷曲线按负荷的功率性质不同，分有功负荷和无功负荷曲线；按时间单位的不同，分日负荷曲线和年负荷曲线；按负荷对象不同，分用户，车间或某类设备负荷曲线。

与负荷曲线有关的物理量有：年最大负荷和年最大负荷利用小时；平均负荷和负荷系数。

2-2 什么叫年最大负荷利用小时？什么叫年最大负荷和年平均负荷？什么叫负荷系数？答：年最大负荷利用小时是指负荷以年最大负荷持续运行一段时间后，消耗的电能恰好等于该电力负荷全年实际消耗的电能，这段时间就是最大负荷利用小时。

年最大负荷指全年中负荷最大的工作班内（为防偶然性，这样的工作班至少要在负荷最大的月份出现2～3次）30分钟平均功率的最大值，因此年最大负荷有时也称为30分钟最大负荷。

负荷系数是指平均负荷与最大负荷的比值。

2-3 什么叫计算负荷？为什么计算负荷通常采用30min最大负荷？正确确定计算负荷有何意义？答：计算负荷是指导体中通过一个等效负荷时，导体的最高温升正好和通过实际的变动负荷时产生的最高温升相等，该等效负荷就称为计算负荷。

导体通过电流达到稳定温升的时间大约为(3~4，为发热时间常数。

对中小截面的导体，其约为10min左右，故截流倒替约经 30min后达到稳定温升值。

但是，由于较大截面的导体发热时间常数往往大于10min，30min还不能达到稳定温升。

由此可见,计算负荷 Pc实际上与30min最大负荷基本是相当的。

计算负荷是供电设计计算的基本依据。

计算符合的确定是否合理，将直接影响到电气设备和导线电缆的选择是否合理。

计算负荷不能定得太大，否则选择的电气设备和导线电缆将会过大而造成投资和有色金属的浪费;计算负荷也不能定得太小，否则选择的电气设备和导线电缆将会长期处于过负荷运行，增加电能损耗，产生过热，导致绝缘体过早老化甚至烧毁。

工厂供电试题及答案一、选择题1. 工厂供电是指：A. 工业用电B. 商业用电C. 居民用电D. 公共设施用电答案：A. 工业用电2. 工厂供电需满足的主要条件是：A. 电压稳定B. 电流均衡C. 功率因数高D. 以上都是答案：D. 以上都是3. 以下哪种电压等级不适用于工厂供电？A. 220VB. 380VC. 660VD. 1000V答案：A. 220V4. 工厂供电中，对于有电动机设备的工厂，应采用的供电方式是：A. 交流电供电B. 直流电供电C. 太阳能供电D. 发电机供电答案：A. 交流电供电5. 工厂供电中常见的电力故障类型包括：A. 短路B. 断电C. 过电压D. 以上都是答案：D. 以上都是二、填空题1. 工厂供电中的主要负荷有电动机、照明等设备。

其中，电动机属于________负荷，照明属于________负荷。

答案：重要负荷，一般负荷2. 工厂供电系统中的变压器主要用于电压的________。

答案：降压或升压3. 工厂供电中的变频器常用于控制电动机的________。

答案：转速4. 工厂供电中，为了防止电力故障对设备造成损坏，常采用________措施。

答案：过载保护、短路保护等5. 工厂供电中的电缆敷设需要注意电缆的________和________。

答案：规格，敷设方式三、简答题1. 请简述工厂供电的基本原理。

答：工厂供电是指为工厂提供稳定、可靠的电力供应。

其基本原理是通过输电线路将发电厂或供电局的电力输送到工厂，并经过变压器升降压后，供应给工厂的各个设备和负荷。

同时，为了确保供电的稳定性，工厂供电系统还配备了过载保护、短路保护等设备，以应对可能发生的电力故障。

2. 工厂供电中，如何提高供电质量？答：为了提高供电质量，工厂可以采取以下措施：- 加强电力设备的维护和管理，确保设备运行正常，避免发生故障；- 使用合适的电源线路和电缆，减少电力损耗和电压降低；- 安装稳压器、滤波器等电力调节设备，提高供电的稳定性和纹波系数；- 优化供电系统的结构，合理分配负荷，提高电流均衡度；- 加强对电力故障的预防和处理，及时进行维修和更换电力设备。

一、填空题1、三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式:一种是电源中性点不接地，一种是中性点经阻抗接地，再有一种是中性点直接接地。

我国220/380V低压配电系统广泛采用中性点直接接地运行方式。

2、接地体就是埋入地中并直接与大地接触的金属导体。

接地线就是连接接地体与设备、装置接地部分的金属导体。

接地装置就是接地线与接地体。

3、接地体的屏蔽效应就是影响入地电流流散的作用。

电气上的“地”或“大地”是指散流电阻趋近零，电位为零的地方。

4、经济截面是指：从全面的经济效益考虑，使线路的年运行费用接近最小而又考虑有色金属节约的导线截面。

5. 发电机额定电压规定高于同级电网额定电压5%。

当变压器直接与发电机相连时,其一次绕组额定电压应与发电机额定电压相等 ,当变压器连接在线路上时,其一次绕组额定电压应与电网额定电压相等。

6.雷电过电压的基本形式有直接雷击，间接雷击，雷电波侵入。

7.保护接地的型式有：设备的外露可导电部分经各自的PE线直接接地，保护接零。

8.等电位联结是使电气装置各外露可导电部分和装置外可导电部分电位基本相等的一种电气联结。

9．低压线路的结线方式主要有放射式，树干式，环形。

10．电力系统故障断路器跳闸后，为了迅速恢复供电，系统往往采用：自动重合闸装置。

11．低压配电系统按保护接地形式分为TN系统，TT系统，IT系统。

6.高压线路的接线方式放射式，树干式，环形。

3.供配电系统常用继电器有 .电流继电器, 时间继电器, 中间继电器 ,信号继电器等。

4.常用的气体放电电光源有荧光灯，高压钠灯和金属卤化物灯等。

5.继电保护装置的任务是控制断路器分离负荷电流，当发生电路过负荷时发出报警信号，当报警信号发生短路故障时自动切除故障部分。

8电力变压器按相数分有单相和三相两大类，工厂变电所常采用三相电力变压器。

2.电力负荷按供电的可靠性分为一级负荷二级负荷三级负荷4.常用的照明电光源可分为热辐射和气体放电两大类。

一、填空题1、三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式：一种是电源中性点，一种是中性点，再有一种是中性点。

我国220/380V低压配电系统广泛采用中性点运行方式。

答案：不接地，经消弧线圈接地，直接接地，直接接地2、变电站的任务是。

答案：接受电能，变换电压，分配电能3、电力系统是由、和组成。

答案：发电厂，变电所，电力用户4、工厂供电是指。

答案：工厂所需电能的供应和分配5、对工厂供电的基本要求是：。

答案：安全，可靠，优质，经济6、配电所的任务是。

答案：接受电能、分配电能7、和是衡量电能质量的两个基本参数。

答案：电压，频率8、中性线（N线）的三大功能是、、。

答案：接用额定电压为系统相电压的单相用电设备，传导三相系统中的不平衡电流和单相电流，减小负荷中性点的电位偏移9、保护线（PE线）的功能是。

答案：保障人身安全、防止触电事故用的接地线10、保护中性线（PEN）兼有和的功能。

答案：中性线（N线）、保护线（PE线）2、如果电力系统的电源总阻抗不超过短路电路总阻抗的，或电力系统容量超过用户供电系统容量倍时，可将电力系统视为无限大容量系统。

答：5%~10%，503、计算短路电流的方法有和两种方法。

答：欧姆法，标幺制法12、某用户变电所装有两台S9-400/10型的配电变压器（均Yyn0联结）。

则此两台变压器经济运行的临界负荷为： KVA。

答：25513、高压断路器在电路中的作用是：在正常负荷下，在线路发生短路故障时，通过作用将线路。

故高压断路器承担着和的任务。

2、已知线路始端电压u1和末端电压u2，此电力网的额定电压为 (u1+u2)/2 。

3、按规定，裸导线A、B、C三相涂漆的颜色分别对应为黄红绿三色。

4、电力系统中性点即是发电机和变压器的中性点。

5、高压隔离开关不允许带负荷操作，高压负荷开关只能通断一定的负荷电流，高压断路器能通断负荷和短路电流。

6、电流互感器在工作时其二次侧不允许开路；电压互感器在工作时其二次侧不允许短路；所以，互感器在工作时其二次侧有一端必须接地。

史上最全《工厂供电》试题、考试题、习题库与参考答案习题一、填空：1、负荷中心一般有变电所或配电所,电压的升高或降低是通过〔变压器〕来完成.2、将发电厂的电能送到负荷中心的线路叫〔输电〕线路.3、将负荷中心的电能送到各用户的电力线路叫〔配电〕线路.4、在电力系统的内部,应尽可能的简化〔电压〕等级,减少〔变电〕层次,以节约投资与降低运行费用.5、决定供电质量的主要指标有〔电压、频率、波形、供电连续性〕.6、负荷曲线是一种反应〔电力负荷随时间变化情况〕的曲线.7、在近似计算中有时要用到线路平均额定电压,它是线路两端变压器两端电压的〔代数平均值〕.8、计算负荷是按〔发热条件〕选择电气设备的假定负荷.9、工厂供电系统对第一类负荷要求必需有〔两个以上的独立电源供电〕.10、环形供电系统在结构上一般采用〔双电源手拉手的环形结构〕.11、供电部门征收电费将用户的〔功率因数〕做为一项重要的经济指标.12、提高自然功率因数的方法就是采用降低备用电设备所需的〔无功功率〕以改善其功率因数的措施.13、一个地区的供电电压主要决定于地区〔原有电源电压等级〕,通常工厂总降变电所的供电压等级为35-110千伏.14、工厂的低压配电电压主要依据〔工厂用电设备的性质〕来决定.15、决定总降压变电所和车间变电所通用的原则,其中〔靠近负荷中心〕是最基本原则.16、确定负荷中心可以用〔直观的负荷指示图〕来粗略的制定,也可以用类似于力学的重心的方法.17、主电路图中的主要电气设备应采用〔国家规定的图文符号〕来表示.18、单母线分段方式适用于〔一、二级负荷〕比重较大,供电可靠性要求较高的车间变电所.19、连接计费用电度表的互感器准确度应为〔0.5级〕,且规定不与保护、测量等回路共用.20、在变压系统中不同准确度的电流互感器其二次侧一般不将〔测量和保护〕混用.30、在电源进线的专用计量柜上,必需装设计算电费用的三相〔有功和无功〕电度表.31、高压配电网和低压配电网的接线方式有三种〔放射式、树干式和环形〕.32、工厂低压配电系统接线方式有〔放射式、树干式、混和式和环形〕等方式.33、工业企业的户外配电网结构最常见的便是〔架空线和电缆〕.34、电缆沟敷线深度不得小于〔0.7〕m.35、车间线路的室内配线线路多采用〔绝缘导线〕,但配电干线多采用〔祼导线〕.36、为提高供电可靠性和利用性〔环网供电〕被证明特别适合城市住宅小区或生产区的供电.37、对于环网供电单元来说利用〔负荷开关+限流熔断器〕保护效果更好.38、变压器的铁芯有两种基本结构芯式和壳式,铁芯本身由〔铁芯柱和铁轭〕两部分组成.39、变压器温度升高是以环境温度为+40度做为参考,我国规定绕组的温升限值为〔65〕度.40、将两台变压器或多台变压器的一次侧与二次侧〔同极性的端子之间〕通过一母线分别互相连接叫变压器的并列运行.41、变压器在运行中内部损耗包括〔铜损和铁损〕两部分.42、互感器的功能主要用于〔电量的测量和继电保护.〕43、电力系统中出现最多的故障形式是〔短路.〕44、电源为有限容量时,电源的阻抗就〔不能忽略.〕45、电源为无限大容量时,外电路所引起的功率改变对电源微不足到,电源的〔电压和频率〕保持不变而恒定.46、对称分量法是将一个〔不对称〕三相电流或电压分解成三个对称电流和电压系统.47、导体通过短路电流时产生的热量全部用于〔使导体温度升高.〕48、继电保护装置就是反应于供电系统中电气元件发生故障或不正常运行状态,〔并动作于断路器或反应信号的〕一种自动装置.49、电力系统中过电压使绝缘波动造成系统故障,过电压包括内部过电压和外部过电压两种.50、将〔电能转化为光能〕的器具称为电光源.51、工厂变电所主接线方案的基本要求有四条〔安全性、可靠性、灵活性、经济性〕52、电力负荷分三类〔Ⅰ类负荷、Ⅱ类负荷、Ⅲ类负荷〕53、我国规程规定：电流互感器的电流误差为〔±10℅〕、相位差不得大于〔 7 〕度.54、过电流保护装置分两种为：〔定时限、反时限〕.55、当电流保护时限大于1S时要求装设〔速断〕保护.56、架空线路的单相接地保护采用电流互感器同极性〔并联〕联构成的零序电流滤过器.57、单相接地保护是利用系统发生单相接地时所产生的〔零序电流〕来实现的.58、当三相系统任一相发生完全接地时接地相对地电压为零,其他两相对地电压〔升高√3倍〕59、变压器的保护有〔过电流、速断、过负荷、瓦斯保护、纵联差动保护〕60、〔瓦斯保护〕主要用来监视变压器油箱内故障.61、对于总降变压器一般还装设〔纵差保护〕作为主保护62、变压器内部故障有〔相间短路、绕组轧简短路、单相接地短路〕63、高压电机的保护有〔电流速断保护、过负荷保护、纵差保护〕64、在电力系统中过电压包括〔内部过电压和外部过电压〕两种.65、内部过电压分为〔操作过电压、弧光接地过电压、铁磁谐振过电压〕67、外部过电压主要是由〔雷击〕引起的.68、1000V以下的供电系统,总容量在100KVA以上的变压器接地装置电阻<R≤4欧姆>69、保护接地分为三种〔IT系统、TN系统、TT系统〕70、发电一般在〔发电厂〕中进行.71、电能是经过人们加工的〔二次能源〕.72、电力设备在〔额定电压〕下运行、其技术与经济性能最佳.73、我国现阶段各种电力设备的额定电压有三类〔100V以下、高于100V而低于1000V、高于1000V〕.74、用电设备的端电压一般允许在其额定电压〔±5℅〕以内变化.75、变压器的额定电压为〔各绕组〕的电压值.76、在我国电力系统中,110KV以上高压系统多采用〔中性点直接接地〕运行方式77、在我国电力系统中,6-35KV中压系统首选〔中性点不接地〕运行方式.78、工厂企业变电所按其在供电系统中的作用和地位分为〔总降压变电所和车间变电所〕79、两台变压器的备用方式有〔明备用和暗备用〕.80、高压断路器的控制回路按其控制地点分有〔就地控制和集中控制〕两种.81、架空线路采用〔裸导线〕架设在杆塔上.82、电缆是一种特殊的导线,由〔导电芯、铅皮、绝缘层和保护层〕组成.83、电缆终端头分〔户内型和户外型〕84、绝缘导线的敷设方式有〔明敷和暗敷〕两种85、变压器工作原理是建立在〔电磁感应原理〕基础上.86、〔铁心〕是变压器磁路的主体部分87、〔绕组〕是变压器电路的主体部分.88、电力系统中应用最广泛的电力变压器是〔双绕组、油侵自冷变压器〕89、根据变压器的高、低压绕组的相对位置,绕组分为〔同心式和交叠式〕两种90、三相变压器同一侧的三个绕组有〔星形连接、三角形连接、和曲线连接〕三种接线方式.91、高压负荷开关是一种可以〔带负荷分、合电路的〕控制电器92、隔离开关没有专门的灭弧装置,不能断开〔负荷电流和短路电流〕93、交流装置中A、B、、C三相涂色为〔黄、绿、红〕94、接触器按所控制电路的电源种类分〔交流接触器和直流接触器〕两种.95、高压成套配电装置也叫〔高压开关柜〕96、"五防"柜从〔电气和机械联锁〕上采取了措施,实现高压安全操作程序化,防止了误操作,提高了安全性和可靠性.97、通常对母线电压调整的要求有〔逆调压、恒调压、顺调压〕三种方式98、〔并联电容器组〕设置灵活、可在无功负荷附近设置,从而减少远距离输送无功的网损.99、电网谐波的产生主要在于电力系统中存在〔各种非线性元件〕习题二、选择1、某工厂有一台10千伏,500千瓦的备用发电机组,该发电机的额定电压是〔 D 〕.A、10KVB、9.5KVC、11KVD、10.5KV2、按电力网的供电范围分为〔D〕输电网.A、近距离,远距离B、高,中,低C、水力,火力,核能D、区域,地方3、电能生产输送、分配与应用过程在〔4、C 〕进行.A、不同时间B、同一时间C、同一瞬间D、以上都不对5、输配电线路和变压器上的损耗称为〔 B 〕.A、铁损和铜损B、网络损耗C、附加损B、耗 D、线路损耗6、中性点经消弧线圈接地系统称为〔 A 〕.A、小电流接地系统B、大电流接地系B、统C、不接地系统D、直接接地系统6、中性点经消弧线圈接地运行方式一般采用〔A〕方式.A、过补偿B、欠补偿C、全补偿D、任意7、下面说法正确的是〔 C 〕.A、由于系统运行方式改变与负荷缓慢变化B、产生的电压变化叫电压偏差C、由于负荷急剧变化产生的电压变化叫电压偏差D、由于系统运行方式改变与负荷缓慢变化产生的电压变化叫电压波动8、短路保护的操作电源可取自〔 B 〕.A、电压互感器B、电流互感器C、空气开关D、电容器9、过电流保护装置为了保证装置具有足够的反应故障能力,其最小灵敏度要求KSmin≥〔 A〕.A、1.5B、0.5C、1D、210、以下接地方式属于保护接地的系统是〔 B 〕.A、变压器的中性点接地B、电机的外壳接地C、把一根金属和地线相连11、《全国供电规则》规定：变压供电的工业用户和变压供电装有带负荷调整电压装置的电力用户其功率因数为〔 C〕.A、0.85以上B、0.8以上C、0.9以上 D 0.95以上12、下面说法正确的确是〔 C 〕.A 高压断路器只起开关作用,不具有保护做用.B 高压隔离开关能用来开断负荷电流和短路电流.C 高压负荷开关可以带负荷分、合电路的控制.D 高压熔断器是开关电器.13、电流互感器在使用过程中必需〔 A〕.A 二次侧不得开路B 二次回路装设熔断器C 对于已安装而没有使用的电流互感器不必作处理D 断电保护和测量使用时合用一只14、电压互感器在使用过程中必需〔 A 〕.A 二次侧不得短路B 二次侧不得接地C 电压互感器端子没的极性D 只能用在计量装置中15、供电系统的架空中性线重复接地的电阻〔 A 〕.A RE≤10欧B RE≤4欧C RE≤15欧D RE≤2欧16、有载调压的变压器,电压调整幅度为〔 B 〕.A 无限量调整B 调整幅度不可能很大C 可调到到无限大D 可调到零伏17、对无功功臣率的描述正确的是〔 C 〕.A 无功功率可以取消B 无功功率P无=UIC 无功功率在建立磁场中作用不能忽略D P无=UI18、光的描述可以用以下指标错误的是〔 D〕.A光通量 B 光强 C 光色 D 功率19、抑止高次谐波采用〔 A 〕.A高通滤波器 B CC振荡器 C 低通滤波器 D 电阻器20、变压器二额定电压是〔 D 〕.A 二次额定负载下的电压B 一次有额定电流时的电压C 一次有额定电压,二次有额定负载的电压D 一次有额定电压,二次空载时的电压21、零序电流保护的特点是反应〔D 〕.A 机间短路B 三相短路C 两相短路D 单机保护22、避雷器是防止电侵入的主要保护设备,应与保护设备〔 A 〕.A 并联B 串联C 接在被保护设备后23、下列设备在工作中属于工作接地〔 A 〕.A 避雷器B 电压互感器C 电动机D 变压器外壳24、熔断器与导线各电缆配合保护时,在短路条件下其熔体的额定电流应〔 C 〕.A 大于等于线路的正常负荷电流B 大于等于线路的最大负荷电流C 小于等于线路的最大允许电流D 小于等于线路的过负荷电流25、低压断路器作电机保护时,其动作电流应大于等于〔 D 〕电流.A 正常负荷电流B 最大负荷电流C 过负荷电流D 启动电流26、真空断路器适用于〔D 〕.A 频繁开断感性负载和容性负载B 频繁开断变压器C 频繁开断变压电动机D 频繁操作容性负载27、最大冲击短路电流一般在短路后〔 C 〕左右,非周期分量即可衰减完了.A 0.02SB 0.1SC 0.2SD 0.01S28、中性点不接地系统相接地事故、接地极对地电压为零,非接地极对地电压升高〔C 〕倍.A 3B 2C √3D 129、中性在不接在系统单个接地时应尽快的找出接地点,否则切断电源,主要是考虑〔 A 〕要求.A 安全性B 可行性C 经济性D 灵敏度30、母线涂色不正确的说法〔 B 〕.A 有利于母线散热B 增大截面积C 防止氧化D 有利于区别相序和极性31、对称短路是电力系统中〔 A 〕短路.A 三相B 二相C 单相D 两极接地32、在触电危险性较大的场所,采用的局部照明电压〔 C 〕.A 220VB 24VC 36VD 380V33、试验证明,在距单根接地体或故障点〔 C〕左右的地方,电位趋近于零,称为电气上的大地.A 5mB 10mC 20mD 25m34、当电缆和电气的额定电压在220KV与以下时,其允许最高工作电压为〔 B 〕 KV.A 1.0B 1.15C 1.1D 1.535、当电缆和电气的额定电压在330--350KV时,其允许最高工作电压为〔 C 〕KV.A 1.15B 1.2C 1.1D 1.036、联合电力系统在技术和经济上的优越性,错误的说法有：〔D〕A 提高供电的可靠性B提高电能的质量C减少系统备用量,提高了设备利用率D 目的是扩大电网规模37、确定额定电压的意义〔D〕A 电力系统有确定的电压 B所有电器有一个额定电压 C 额定电压随意确定D 应该经过充分论证,由国家主管部门确定38、我国现阶段各种电力设备额定电压有三类,不含〔C〕A 100V以下B 高于100V,低于1000VC 等于1000VD 高于1000V39、发电机额定电压比线路额定电压〔A〕A 高5℅ B低5℅ C 相等40、大电流接地系统指〔A〕A 中性点直接接地系统B 中性点经消弧线圈接地C 中性点经消电阻接地D 中性点不接地41中性点不接地的系统发生单相接地故障时不变的数据〔A〕A 线间电压B 非故障相对地电压C 故障相对地电流D 故障相对地电压42、当电源中性点不接地的系统发生单相接地时〔C〕A 三相用电设备正常工作关系受到影响B 设备不能照常运行 C设备仍能照常运行 D设备内部立即短路43、如果本地区有两种以上可供选择的电源电压,选择供电电压的原则是〔D〕A 设备多少 B电压高低 C企业规模 D负荷大小和距离远近44、变电所主接线又称主电路,指的是变电所中的主要电气设备用导线连接而成,不含的电器元件有〔D〕A 开关设备B 电力变压器 C电压互感器 D 保护用的电流继电器45、总降压变电所高压侧引入、引出线较多时采用〔B〕A 内桥式接线B 母线制C 线路—变压器组接线 D外桥式接线46 环形接线〔A〕A 一般采用开环运行B 一般采用闭环运行C 适用于三级负荷47、三相四线制低压线路的导线多采用〔B〕A 三角形排列B 水平排列C 双层排列48、特别适合于城市、住宅小区的供电方式是〔C〕A树干式供电 B放射式供电C环网供电49、变压器的效率达到最大值是〔A〕A铁损等于铜损 B铁损大于铜损C铁损小于铜损D不确定50 、白炽灯的特点〔B〕A 能量转换效率高B能量转换效率低C发光时可见光多D 寿命长51 380/220V低压供电线路,用电设备接地电阻为：〔B〕A RE≤10欧B RE≤4欧C RE≤15欧D RE≤2欧52 供电计量部门采用用电的峰值、平值、谷值电价不同的收费制度,目的是保证电网24小时内用电平衡,要求用户用电时采取〔A〕A避峰就谷 B避谷就峰 C 两者都行D 两者都不行53 供电部门要求用户用电时,功率因数是〔A〕A 0.9以上B 0.9与以上C 1D 0.9以下54 输电时,为减少电能损失,导线的截面积应当〔A〕A 减少B 增加C 都不是55 高压线路架设,采用最多的线路敷设方法〔A〕A 架空线路B 电缆敷设C 地埋电缆D 都不是56 根据经验,10KV以下的低压动力线选择〔A〕A 先按发热条件选择截面B 先校验电压损失C 先校验机械强度D 都不对D 决定于物件在眼睛视网膜上形成的像的照度69对于总降变压器一般还装设以下保护作为主保护〔D〕A 速断保护 B瓦斯继电器保护 C欠压保护 D纵差保护70变压器的额定电压确定的依据〔B〕A变压器的容量 B变压器的允许温升 C 负载的容量 D负载的接线方式71 在三相四限制的接地中性线上,不允许装接〔C〕A电阻 B 电容 C熔断器 D电感72计算三相电力变电器额定容量的公式是〔A〕A S N＝√3U N I NB S N= U N I NC S N= √2 U N I N73电压互感器能将高电压变为便于测量的电压〔 A 〕,使仪表等与高压隔离.A 100VB 200VC 50V74 二次设备是指对〔 C 〕的工作进行监、测量、操作和控制的设备A一次设备 B 一、二次设备 C 二次设备75 母线是中间环节,起的作用〔D〕A 分开线路B 支撑线路C 过渡电源D 汇总和分配电能76 电力变压器中性点接地属于〔B 〕接地.A 保护B 工作C 零接地D 安全接地77 380/220V系统的三相四线制,中线截面为相线的〔 A 〕A．0.5倍B．1倍C．2倍D．3倍.78 电能生产、输送、分配与使用过程在〔 C 〕进行.A．不同时间 B．同一时间 C．同一瞬间 D．以上都不对79 变压器二次额定电压是〔 D 〕A．二次额定负载下的电压B．一次有额定电流时的电压C．一次有额定电压,二次有额定负载时的电压D．一次有额定电压,二次空载时电压80．高压断路器的额定开断电流是指断路器〔 C 〕A．开断正常运行的最大负荷电流 B．开断最大短路电流C．在规定条件下能开断的最大短路电流有效值 D．额定电流的峰值81变压器的接线组别表明< A >间的关系.A.两侧线电压相位B.两侧相电压相位C.两侧电流相位82 .三绕组变压器的零序保护是〔Ｄ〕和保护区外单相接地故障的后备保护〔A〕高压侧绕组；〔B〕中压侧绕组；〔C〕低压侧绕组；〔D〕区外相间故障的后备保护.83.零序保护的最大特点< A>〔A〕只反映接地故障；〔B〕反映相间故障；〔C〕反映变压器的内部；〔D〕线路故障84.中性点不接地的电力系统,发生单相接地故障时,非故障相电压<C >A.不变B.升高倍C.升高倍D.升高2倍85.用电设备的额定电压一般与所接网络的额定电压<B >A.高5%B.相同C.低5%D.低10%86.工厂供电系统对第一类负荷供电的要求是〔B〕A．要有两个电源供电. B．必须有两个独立电源供电.C．必须要有一台备用发电机供电.D．必须要有两台变压器供电.87 工厂供电系统对第一类负荷供电的要求是〔B 〕A．要有两个电源供电.B．必须有两个独立电源供电.C．必须要有一台备用发电机供电必须要有两台变压器供电.88某工厂一台10KV,500KW备用发电机组,该发电机的额定电压是〔 D〕A．10KVB．9.5KV C．11KVD．10.5KV89．某35KV变电所,向较远的工厂供电,其变压器容量为1000KVA二次额定电压为〔 C〕A．10KVB．9.5KVC．11KV D．10.5KV90．大容量大面积10KV供电系统其变压器中性点应〔C 〕.A．直接接地B．对地绝缘C．经消弧线圈接地D．经高电阻接地91．对于10KV电网,当接地电流大于〔D 〕时,应采取补偿措施.A．5A B．10AC．20AD．30A92．中性点经消弧线圈接地的运行方式,一般采用〔A 〕方式.A．过补偿B．欠补偿 C．全补偿D．任意93．中性点不接地系统,当一相故障接地时,规定可以继续运行〔C 〕小时.A．0.5小时B．1小时- C．2小时D．4小时.94．中性点不接地系统,当一相故障直接接地,另外两相对地电压为原有电压的〔 C〕倍.A．1倍B．√2倍C．√ 3倍 D．2倍95．380/220V系统的三相四线制,中线截面为相线的〔A 〕A．0.5倍B．1倍C．2倍D．3倍.96．塑料护套无铠装电缆敷设的曲率半径R≥〔D〕D〔电缆直径〕A．25 B．15 C．10 D．697．某变压器其Ud%=4.5,其变压比为K=10/0.4当变压器容量达到额定值时其二次内部阻抗压降〔B〕A．450V B．18VC．9V D．36V98．测量变压器的铁损,原边应该加额定电压的〔A〕.A．1倍B．0.85倍C．0.5倍D．0.25倍左右99．变压器短路损耗试验副边电流应该为额定值的〔A 〕.A．1倍B．0.85倍C．0.5倍D．0.25倍左右100．大容量高压的变压器应该选用〔D〕接法.A．Y/Y0-12B．Y/Y0-6C．Y0/Y-12D．Y0/△-11101．两进线长易出现故障的供电线路应采用〔A〕主接线形式.A．内桥B．外桥C．全桥102．SF6断路器的灭弧能力是一般空气断路器的灭弧能力的〔D〕倍.A．10 B．20 C．50D．100103．真空断路器适合于〔A〕.A．频繁操作,开断容性电流；B．频繁操作,开断感性电流；C．频繁操作,开断电机负载；D．变压器的开断.104．户外高压跌落式熔断器的代号是〔A〕.A．RWB．RNC．RM D．RT105．变压器下列缺陷中能够由工频耐压试验考核的是〔C〕.A．线圈匝数间绝缘损伤； B．高压线圈与高压分接引线之间绝缘薄弱；C．高压与低压引线之间绝缘薄弱；D．同相间绝缘薄弱.106．1KV以下的低压系统中性点直接接地的三相四线制系统中变压器中性点接地装置的接地电阻一般不宜大于〔B 〕.A．0.5Ω B．4ΩC．10Ω D．30Ω107．变电所通常采用〔A 〕对直接击雷进行保护.A．避雷针B．管型避雷器C．伐型避雷器D．消雷器108．切空载变压器,过电压最高可达额定电压的〔D〕倍.A．1-2B．3-4C．5-6D．7-8.109．在无功补偿计算中所需要的是〔B〕.A．自然功率因数B．平均功率因数C．瞬时功率因数D．计算功率因数.110．无功补偿从技术合理方面来讲应该采取〔A〕方式.A．就地补偿 B．集中补偿C．分组补偿D．车间补偿.111．对架空线路自动重合闸次数不得超过〔A〕次.A．1B．2 C．3D．4112．在补偿电容器回路中串联一组电抗器其作用是〔B〕.A．限制短路电流B．消除谐波影响C．防止电容器短路D．抑制谐波.113．切空长线路时产生过电压是因为〔C 〕.A．空载时是电源电压较高 B．线路对地电容的充电C．电磁谐振D．切断速度太快114．切空载变压器产生的过电压是因为〔D〕.A．切空载时电源电压较高B．变压器电流太大C．电磁谐振 D．切断速度太快115．变压器的避雷装置应该装设〔B〕.A．管型避雷器B．伐型避雷器C．氧化锌避雷器D．消雷器116．变压器纵差保护范围是〔D〕.A．变压器过负荷B．变压器供电部分三相短路C．变压器供电部分过电压短路D．变压器相间、层间、匝间短路117．容量在10000KVA以上的变压器必须装设〔B〕.A．瓦斯保护B．纵差保护C．速断保护D．过流保护.118．三相短路时其短路冲击电流瞬时值是〔A 〕.A．2.55IK B．1.51IK C．1.94IKD．1.09IK119.零序电压的特性是〔B〕.A．接地故障点V0最高B．变压器中性点V0最高C．负载中性点V0最高D．接地电阻大的地方V0最高120．发生三相对称短路时短路电流中只含有〔A 〕分.A．正序B．负序．零序D．正序与负序121．三相绕组电压互感器的辅助二次绕组接线是〔D〕.A．三角形B．星形C．曲折接线D．开口三角形.122．对于三相差式保护接线方式,当一次电路发生三相短路时,流入继电器线圈的电流是互感器二次电流的〔A〕.A．√3 倍B．2倍C．1倍D．2√3123．10KV线路首端发生金属性短路故障时,作用于断路器跳闸的继电器保护是〔B 〕保护.A．过电流B．速断C．定时速断D．反时限过流.124．定时限过流保护动作值是按躲过线路〔A〕电流整定的.A．最大负荷B．三相短路C．两相短路电流 D．未端三相短路最小短路电流.125．定时限过流保护动作时限级差一般为〔A〕.A．0.5秒B．0.7秒C．1.5秒D．3秒.126．定时限过流保护的保护范围是〔A 〕.A．本线路的一部分B．本线路的全部C．本线路的一部分与相邻线路的一部分D．本线路的全长与相邻线路的一部分.127．若发现变压器的油温较平时相同负载和相同冷却条件下高出〔C〕是时,应考虑变压器内部已发生故障.A．5℃B．10℃ C．15D．20℃128．户外安装且容量在〔B〕KVA与以上的电力变压器应装设瓦斯继电器.A．400B．800C．1000D．7500129．并列运行的变压器其容量为〔C〕KVA与以上时应装设差动保护,以代替电流速断保护. A．2000B．5600 C．6300D．7500130．高压电动机当容量超过2000KW时应装设〔B〕.A．过负荷保护B．差动保护C．速断保护 D．过流保护131．当高压电动机过负荷保护作用跳闸时,其继电保护接线方式应采用〔C〕.A．三角形接线 B．星形接线C．两相差D．两相不完全星形接线.132．当线路故障出现时,保护装置动作将故障切除,然后重合闸,若稳定性故障,则立即加速保护装置动作将断路器断开,叫〔D〕.A．二次重合闸保护 B．一次重合闸保护C．重合闸前加速保护D．重合闸后加速保护133．一般35/10KV变电所操作电源应采用〔B〕方式.A．蓄电池直流B．硅整流 C．交流D．装设补偿电容器的硅整流134．一般10KV中性点不接地系统电压互感器的接线方式是〔D 〕.A．一个单相电压互感器B．两个单相电压互感器V/V型C．三个单相接线V0/V0型D．三个单相或一个三相五柱式接线V0/V0/△型135．短路电流非周期分量一般经过〔B 〕基本完毕.A．0.01秒B．0.2秒 C．0.5秒 D．1秒136．三相短路时其最大瞬时冲击值发生在短路后的〔A〕时间.A．0.01秒B．0.2秒 C．0.5秒 D．1秒习题三、判断〔正确打√错误打×>1、为了合理用电减少电费开支,应尽采用避峰就谷的用电方式.√2、电力系统中最常见最危险的故障是单相接地故障.×3、发电、共电、用电要时刻保持平衡,发电量随着供电量的瞬时的增减而增减.×4、负荷率是指规定时间内的有功功率与最大功率的比值×5、型号为s7-100/10±0.5/0.4的变压器可以接在11kv的变压器上运行×6、两抬阻抗不同的变压器并联运行,回造成较小的变压器欠载而阻抗较大的变压器过载的后果. ×7、变压器发生故障时,根据气体继电器的颜色气味可燃性可以判断故障类型和原因.√8、并联电容器在电力系统的作用是补偿容性负载改善电压质量降低线路损耗提高功率因数×9、在绝缘监视装置中,运行人员据三相电压表的读数,可以判断故障相是那一相√10、一般在中心点对地绝缘系统发生一相接地故障时,保护动作短路器跳闸切除故障×11、输配电线路的额定电压与受电设备的额定电压规定得相同. √12、在输电距离和功率一定的情况下,电力网的电压等级越高,电能损耗越小.√13、Ⅱ类供电负荷应必需采用两个电源供电.×14、中性点运行方式的选择主要取决于单相接地时电气设备绝缘要求与供电的可靠性√15、中性点不接地系统发生单相接地时三相设备的正常工作关系并未受到影响,不必进行处理.×16、用电设备的工作方式虽然有3种,都可以按一种方式进行容量的确定.√17、电容器无功容量补偿装置中,相同的电容器接成三角形接法比接成星形接法节约电容值三分之二.√18、总降压变电所高压侧引入引出线较多时采用固线制.√19、高压断路器应有防止高压连续多次分合闸的跳跃闭锁措施.√20、树干式接线方式的高压供电可以适用于Ⅰ、Ⅱ、Ⅲ级负荷.×21、架空线路架设时,导线的档距,弧垂,杆高应按有关技术规程中的规定执行.√22、祼体导线的架设距地面不得低于3m.×23、10kv以下的低压动力线按照经济电流密度来选择,按允许载流量来校验.×24、低压照明线主要按照允许电压损失来选择.√。
