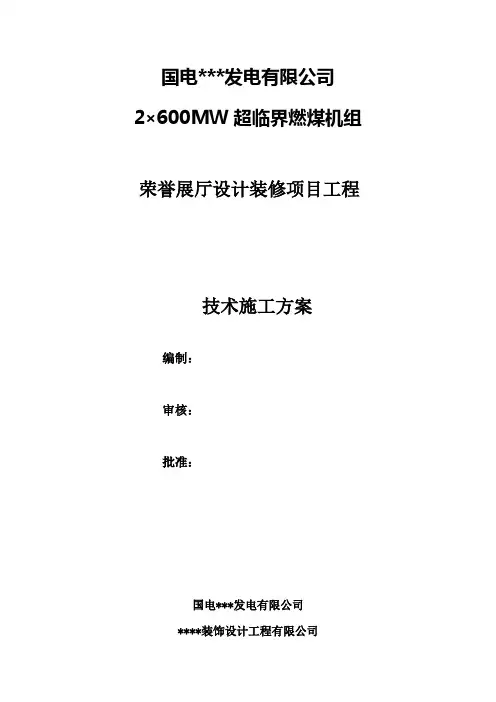

国电***发电有限公司2×600MW超临界燃煤机组
荣誉展厅设计装修项目工程
技术施工方案
编制：
审核：
批准：
国电***发电有限公司
****装饰设计工程有限公司
二○一三年十二月
荣誉展厅设计装修项目工程技术施工方案
一、室内装修设计说明:
1、工程概况:国电***发电有限公司企业文化发展历程展示厅设计装修。本工程为室内装修设计说明总建筑面积122平方米。实际面积为118平方米。设计阶段：室内装修效果图，施工图。
二、设计依据：
2．1、依据甲方提供的相关图纸、现场状况。
2．2、依据《建筑设计防火规范》GBJ16-87 《建筑内部装修设计防火规范》GB5022-95 《中华人民共和国工程建设标准强制性条文》房屋建筑部分《建筑构造资料集》《民用建筑工程室内环境污染控制规范》GB50325-2001 《建筑装修防火设计材料手册》《建筑装饰装修工程质量验收规范》GB50210-2001 2．3、施工单位必须按图施工，对设计单位指定之面材需做一套样板供业主与设计方认可，方可备料施工。
2．4消防部分依原设计单位图，不作调整。
三、施工范围：详见附件工程量清单
3．1此:施工图包含装修部分、上下水部分、给排水部分及强电部分。
3．2本图所示与墙、柱等相对尺寸为控制尺寸，标高、位置、尺寸必须现场放线而定，而且须由设计人员认定后方可施工。
3．3所有图例尺寸查核与现有差距，或与图例有区别时，施工者必须与技术人员联系，做尺寸修正或修正方案，以补充或变更设计图例为最新施工图。
3．4标高均为装饰层面标高，天花标高为从本层地面起算的相对标高。
3．5天花部分须完成设备施工和照明施工。
3．6本工程选用材料必须由业主于设计师共同认可并符合国家有关建筑装修材料有害物质限量标准的规定。
3．7施工中吊顶、空调、电器、给排水、消防有冲突之处，需协调各专业工程现场解决。拆除、恢复发生的费用包括在总价中。
3．8施工中设计师有权对所有图纸做局部调整（有与业主及建筑师协商同意的基础上）。
3．9本工程施工图尺寸以毫米（mm）为单位，标高以米为单位。
3．10本工程所用装饰材料必须符合环保要求，严禁使用国家明令淘汰的材料。
3．11各工序必须严格按国家《建筑装饰装修工程验收规范》执行。
四、材料说明：
4．1本工程采用的油漆（立邦牌）、人选板材、涂料、胶粘剂、防水材料（玉龙牌）、瓷砖（东鹏）等必须符合环保要求（国标产品），经我方相关的技术人员检验合格后，方可使用。
4．2 材料分类材料要求表面要求含水率备注三夹板柳桉面表面平整光滑≤8% 五夹板柳桉面表面平整光滑≤8% 木方烘干白松无虫眼、树节≤8% 用于基层时需做防火防尘防白蚁三防处理九夹板柳桉面表面平整光滑≤8% 用于基层时需做防火防尘防白蚁三防处理18厚木工板烘干杨木芯表面平整光滑≤8% 用于基层时需做防火防尘防白蚁三防处理。
4．3轻钢龙骨类使用要求：
（1）轻钢龙骨按照《88J经》有关要求施工。
（2）天花全部采用轻钢龙骨石膏板吊顶，天花轻钢龙骨主吊筋间距不能大于900*900 mm，主龙骨间距为900 mm，次龙骨间距不能大于400*1200 mm。
（3）吊挂件必须具有防锈能力。
（4）石膏板采用北新建材龙牌12 mm厚纸面石膏板，操作间隔断墙面采用轻钢龙骨外封12 mm厚水泥压力板外挂铁丝网抹1：2水泥砂浆后粘贴瓷砖。
（5）龙骨排布应考虑检修口、风口、灯具孔位置。吊筋用膨胀螺栓固定，不得挂钩，不得与管道固定，吊筋要拉直，刷防锈漆，自攻螺丝帽要点防锈漆。石膏板接缝要求留3-5mm收口缝，用专用嵌缝石膏补平后粘贴纤维胶带，吊顶内所有木制品必须刷防火涂料。
（6）门扇采用木工板骨架外封九厘板，红举板饰面，红榉木实木线条收口，60mm*8红榉木实木线条收口。
4．4防水、防潮、防火处理
（1）所有室内及包厢隔墙采用轻质隔墙板分隔。
（2）操作间防水必须进行24小时闭水试验，防水层沿墙体上返300mm，闭水经物业及业主签字合格认可后放可进行下道工序施工。
（3）地面砖必须严格按照规定找好排水坡度，不得出现集水现象。
4．5墙砖选用200*300 mm普通白色釉面砖，地砖选用600*600 mm红缸砖及300*300 mm，瓷质踢脚线。
4．6一楼餐厅区域刮腻子刷立邦漆。二楼包厢刮腻子刷立邦漆墙面贴墙纸（圣象牌）。
五、防火设计：
5．1设计原则及设计依据《建筑设计防火规范》GBJ16-87 《建筑内部装修设计防火规范》GB50222-95 《消防安全疏散标志设计标准》GBJ1-611-2002
5．2本次室内装修设计遵循原土建设计的各项防火措施。布局不改动，只进行装修翻新，设备更新修正等工作。
5．3由于建筑内部装修设计所涉及的材料范围较广，有些不可能在范围中均被包括，所以在设计时除了必须符合建筑内部装修设计防火规范的有关规定外，尚应符合现行的有关国家设计标准和强制性规范的要求。
5．4装修施工注意事项
（1）每层保证有通畅的出口通向疏散楼梯，在安全出口处及疏散楼梯处均设有疏散指示灯及明显标志，内装修不应防碍消防设施和疏散走到的正常使用。
（2）建筑内部消火栓门不应被饰物遮蔽，消火栓门四周的材料颜色有明显的区别。
（3）当照明灯具的高温部位靠近非A级材料时，应采取隔热。
散热灯防火保护措施，灯饰使用材料的燃烧性能不应低B1级。
（4）配电箱安装在不低于B1级的装修材料上。
（5）其他施工工序、工艺应遵循国家有关消防规定。
（6）天花龙骨根据施工单位及厂家规范施工。
（7）火灾事故照明和疏散指示标志可采用蓄电池作备用电源，但是连续供电时间不应不于30min。
（8）配电线路须采取穿管保护给排水设计施工说明设计施工说明一）设计依据：1、建设单位提供的设计要求及市政要求。2、建筑及装饰提供的设计图纸。3、现行设计规范合设计标准。设计概况：1、本工程为室内装饰配套给排水工程。2、本设计给排水内容主要针对后厨给排水。
六、给排水系统：
1、本工程给水从管井经吊顶内引至厨房，给水管均采用PP-R塑料管，热融连接，沿吊顶内、墙体和地面垫层暗敷设。
2、排水管从顶板下排入原干管，并在顶板设隔油器，厨房内设排水沟，考虑层高和现场实际问题排水管标高根据设计坡度现场调整，坡度不小于1%，排水管材为PVC-U，胶粘连接，根据图中位置在横管上安装清扫口。
3、施工说明：给水系统施工完毕做水压实验，实验压力为
0.6Mpa，不渗不漏后方可进行下道工序，排水管道安装完毕后按规范要求进行闭水和通球实验，满足要求后方可进行下道工序。
4、管道金属支架均做防腐处理。
5、图中所注尺寸除层高外其它均为mm（毫米），满足标注为管中。
七、其它：
图中未说明的施工做法参见给排水施工图集，施工质量应满足《建筑给
排水及采暖工程施工质量验收规范》GB5024—2002
电气设计施工说明：
7.1、建筑概况本工程为配套电气工程。
7.2、设计范围本工程设计内容包括供电，照明。
7.3、供电系统供电电源：配电箱设在厕所走道，总功率为50KW
7.4、照明设计
7.4.1、灯带光源：顶棚吸顶灯800x800,筒灯,灯带。
7.4. 2、所有灯管采用16W节能灯管。
7.4.3、灯开关暗装，安装高度底边距地1.4m。
7.5、设备选型与安装
7.5.1、配电箱：明暗装结合。
7.5.2、所有插座底边距地0.3m,厨房插座采用防水插座,其它厨房设备供电根据实际位置到位.。
7.6、配电系统导线选择与敷设本工程电线电缆均采用国标阻燃铜芯塑料绝缘型，线路沿金属线槽，或穿管暗敷于吊顶及墙地内。
八.质量保证措施
8.1、执行现行国颁、部颁标准、规范、规程及设计部门建设单位下发有关文件。8.2、以ISO9002标准要求，规范质量管理工作，编制项目管理计划，实现对施工全过程的质量控制，保征项目质量，保证公司程序文件在项目中有效进行。8.3、加强技术管理，编制项目管理计划，严格按工艺、规范、规程进行施工，按质量标准进行验收，对容易出现质量事故的施工部位，制定针对性的预防措施。现场设专职试验员，严格执行原材料和试配制度，由专人负责各项新技术、新工艺、新材料的推广使用。
8.3找出质量通病的主次因素，采取对策预防通病。
8.4、认真落实各项质量管理制度，质量跟踪检查制，严格按照质量目标计划，质量检查标准对工程质量进行监控，实行“三检”制度，各工序间自检、互检、交接检，项目部定期检查和不定期抽查，对检查出的问题必须制定纠正和预防措施，直到符合质量等级标准。坚持样板先行制，以每个分项分部工程，样板间作为职工工艺的技术依据，样板符合质量标准后，以点带面，大面积施工。
8.5材料质量管理制度，工程队派专人负责工程材料的供应，工地现场人员负责材料质量检查，各种材料提供质量保证书和复试报告，不优良的材料坚决清除现场。否则按外委管理规定考核。甲方有权终止合同。
8.6 本工程采用包工包料的方式承包。
九、安全措施：
9.1.质量保证措施，每道工序在施工中，每一道工序完成后，须由业主检查，
合格后方可进行下一道工序施工，未经甲方验收进行下一工序，每次考核1000元。
9.2．严把材料关。
9.3．严格施工规范，施工过程中严格按施工规范要求施工，确保工程质量优良。
9.4．实行“三检制”（即自检、专职检、交接检），对各分项工程质量实行全数检验。
9.5．按照技术交底施工，防止蛮干，做到一次成优。
9.6．做好成品、半成品的保护。
9.7. 施工前应进行安全技术交底工作。
9.8 .施工用电不随意搭接电源。
9.9.开挖过程中做好排水工作及防护措施。
9.10.外运挖方时.注意保护地下管道及电缆。
9.11.现场严禁吸烟。
十. 文明施工措施：
10.1.在该项目具备开工条件前3天到厂安全监察部接受安全培训、签订安全协议书、办理入厂手续和进行其它施工准备工作。全体施工人员都必须认真学习，自觉遵守《电力建设安全工作规程》树立起“安全生产，人人有责”的思想，在各自的岗位上，对安全施工生产负责。
10.2.施工方必须执行甲方的一切工程管理制度及与安全、进度、质量有关的奖惩管理制度。
10.3.施工现场要设置安全、文明、管理人员，并建立现场施工的各项管理制度。
10.4.施工、生活区应保持文明和卫生，不许乱堆、乱放。发现一次考核一次。开挖的碴土如发现没有运出厂外，按相关的规定考核。
10.5.若发生由于未按要求和规定处理生活及建筑垃圾的情况，造成污染后果的费用由施工方负责。
10.6.施工方应充分考虑现场施工的特殊性及工期的紧迫性，在有利时间必须调动充足的人力和物力，满足现场的施工需要及工期保证。
10.7.施工方应充分考虑施工现场的特殊性、施工的难度；建议乙方组织人员到现场进行勘测，为施工做好准备，甲方提供配合，其费用由乙方负责。
十一、施工工期要求
本工程完工日期为2014年3月25 日
十二、双方责任：
12.1、甲方负责提供乙方施工所需要的图纸资料。
12.2、甲方有权对施工中违反安全、质量、进度等管理规定的行为按甲方生产管理规定进行考核。
12.3、甲方负责现场技术监督、检查、验收。乙方安排一名现场联络人员，负责施工过程中的工作联系、安全、质量监督。
12.4、乙方负责组织施工，并根据甲方要求按期按质完成施工。除甲方负责的五项物资采购外，其它工程物资由乙方采购，乙方采购的物资需事前由甲方认可，由甲、乙方共同验收。
12.5、乙方负责施工队伍的安全管理及安全责任，并按签订的安全协议执行。
12.6、工程结束后，双方到现场验收。并按实际完成的工程量结算。
十三、其它：
13.1.乙方必须执行甲方的一切工程管理制度及与安全、进度、质量有关的奖惩管理制度。
13.2.施工现场要设置安全、文明、管理人员，并建立现场施工的各项管理制度；派主要负责人参加甲方组织的协调会或有关的其他会议。
13.3.施工、生活区应保持文明和卫生，不许乱堆、乱放。
13.4.若发生由于乙方未按要求和规定处理生活及建筑垃圾的情况，造成污染后果的费用由乙方负责。
13.5.施工方应充分考虑现场施工的特殊性及工期的紧迫性，在有利时间必须调动充足的人力和物力，满足现场的施工需要及工期保证。
13.6.本规范为合同的附件，与合同具有同等的法律效力。
13.7.乙方现场的食宿由由乙方自行解决，甲方在力所能及的情况给予协助。
13.8.本协议末尽事宜双方协商解决。
附件：展厅工程量清单：
