过程控制系统试题一

过程控制系统试卷及答案一、选择题（每题3分，共30分）1. 以下哪个不是过程控制系统的基本组成部分？A. 控制器B. 被控对象C. 执行机构D. 操作系统答案：D2. 以下哪种控制方式属于闭环控制？A. 开环控制B. 串级控制C. 比例控制D. 反馈控制答案：D3. 在PID控制器中，以下哪个参数主要影响系统的稳定性？A. 比例系数B. 积分系数C. 微分系数D. 比例系数和积分系数答案：C4. 以下哪个过程控制系统中，被控变量是流量？A. 液位控制系统B. 温度控制系统C. 压力控制系统D. 流量控制系统答案：D5. 以下哪个控制策略主要用于抑制高频干扰？A. 比例控制B. 积分控制C. 微分控制D. 比例-积分-微分控制答案：C6. 在过程控制系统中，以下哪个环节不属于控制回路？A. 控制器B. 执行机构C. 传感器D. 被控对象7. 以下哪种控制方式属于非线性控制？A. 比例控制B. 串级控制C. 模糊控制D. 反馈控制答案：C8. 在过程控制系统中，以下哪个环节的作用是进行信号转换和放大？A. 控制器B. 执行机构C. 传感器D. 被控对象答案：C9. 以下哪种控制方式适用于大滞后系统？A. 比例控制B. 积分控制C. 微分控制D. 比例-积分-微分控制10. 在过程控制系统中，以下哪个参数表示系统的快速性？A. 调整时间B. 超调量C. 稳态误差D. 稳定性答案：A二、填空题（每题3分，共30分）11. 过程控制系统的基本组成部分有控制器、被控对象、执行机构和________。

答案：传感器12. 在PID控制器中，比例系数、积分系数和________系数共同调节系统的性能。

答案：微分13. 串级控制系统由主控制器、副控制器和________组成。

答案：副被控对象14. 在过程控制系统中，________的作用是将被控对象的输出信号转换为控制器所能接收的信号。

答案：传感器15. 模糊控制器主要由模糊化、________和反模糊化三个环节组成。

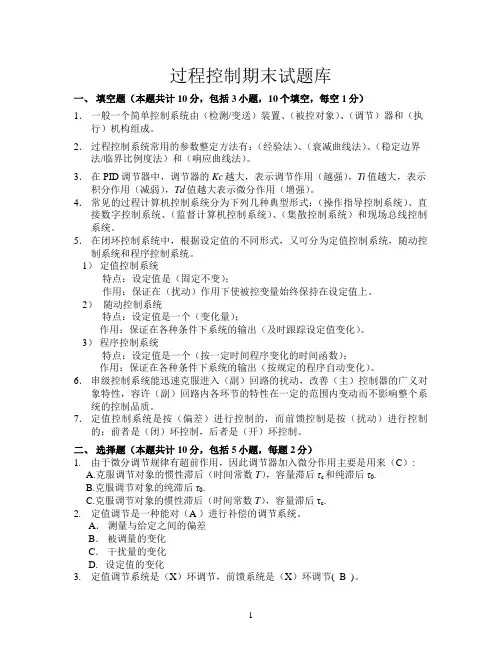

过程控制期末试题库一、填空题（本题共计10分，包括3小题，10个填空，每空1分）1．一般一个简单控制系统由（检测/变送）装置、（被控对象）、（调节）器和（执行）机构组成。

2．过程控制系统常用的参数整定方法有：（经验法）、（衰减曲线法）、（稳定边界法/临界比例度法）和（响应曲线法）。

3．在PID调节器中，调节器的Kc越大，表示调节作用（越强），Ti值越大，表示积分作用（减弱），Td值越大表示微分作用（增强）。

4．常见的过程计算机控制系统分为下列几种典型形式：（操作指导控制系统）、直接数字控制系统、（监督计算机控制系统）、（集散控制系统）和现场总线控制系统。

5．在闭环控制系统中，根据设定值的不同形式，又可分为定值控制系统，随动控制系统和程序控制系统。

1）定值控制系统特点：设定值是（固定不变）；作用：保证在（扰动）作用下使被控变量始终保持在设定值上。

2）随动控制系统特点：设定值是一个（变化量）；作用：保证在各种条件下系统的输出（及时跟踪设定值变化）。

3）程序控制系统特点：设定值是一个（按一定时间程序变化的时间函数）；作用：保证在各种条件下系统的输出（按规定的程序自动变化）。

6．串级控制系统能迅速克服进入（副）回路的扰动，改善（主）控制器的广义对象特性，容许（副）回路内各环节的特性在一定的范围内变动而不影响整个系统的控制品质。

7．定值控制系统是按（偏差）进行控制的，而前馈控制是按（扰动）进行控制的；前者是（闭）环控制，后者是（开）环控制。

二、选择题（本题共计10分，包括5小题，每题2分）1.由于微分调节规律有超前作用，因此调节器加入微分作用主要是用来（C）:A.克服调节对象的惯性滞后（时间常数T），容量滞后τc和纯滞后τ0.B.克服调节对象的纯滞后τ0.C.克服调节对象的惯性滞后（时间常数T），容量滞后τc.2.定值调节是一种能对（A ）进行补偿的调节系统。

A．测量与给定之间的偏差B．被调量的变化C．干扰量的变化D. 设定值的变化3.定值调节系统是（X）环调节，前馈系统是（X）环调节( B )。

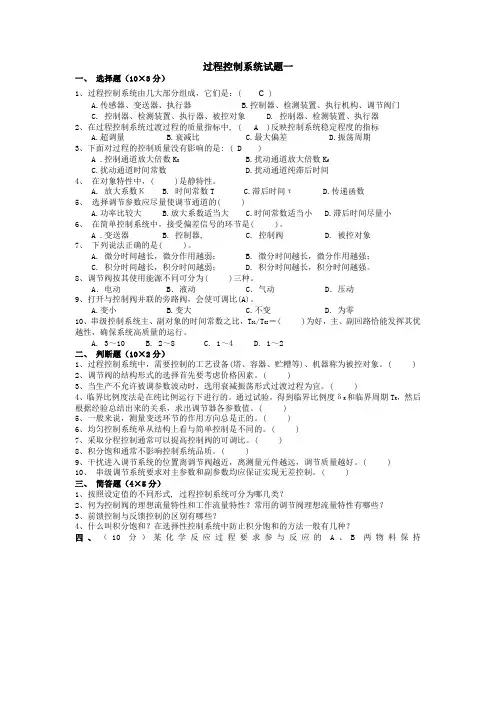

过程控制系统试题一一、选择题（10×3分）1、过程控制系统由几大部分组成，它们是：( c )A.传感器、变送器、执行器B.控制器、检测装置、执行机构、调节阀门C. 控制器、检测装置、执行器、被控对象D. 控制器、检测装置、执行器2、在过程控制系统过渡过程的质量指标中, ( A )反映控制系统稳定程度的指标A.超调量B.衰减比C.最大偏差D.振荡周期3、下面对过程的控制质量没有影响的是: ( D )A .控制通道放大倍数K O B.扰动通道放大倍数K fC.扰动通道时间常数D.扰动通道纯滞后时间4、在对象特性中，( )是静特性。

A. 放大系数ΚB. 时间常数TC.滞后时间τD.传递函数5、选择调节参数应尽量使调节通道的( )A.功率比较大B.放大系数适当大C.时间常数适当小D.滞后时间尽量小6、在简单控制系统中，接受偏差信号的环节是( )。

A .变送器 B. 控制器, C. 控制阀 D. 被控对象7、下列说法正确的是( )。

A. 微分时间越长，微分作用越弱；B. 微分时间越长，微分作用越强；C. 积分时间越长，积分时间越弱；D. 积分时间越长，积分时间越强。

8、调节阀按其使用能源不同可分为( )三种。

A．电动B．液动C．气动 D．压动9、打开与控制阀并联的旁路阀，会使可调比(A)。

A.变小B.变大C.不变D. 为零10、串级控制系统主、副对象的时间常数之比，T01/T02＝( )为好，主、副回路恰能发挥其优越性，确保系统高质量的运行。

A. 3～10B. 2～8C. 1～4D. 1～2二、判断题（10×2分）1、过程控制系统中，需要控制的工艺设备(塔、容器、贮糟等)、机器称为被控对象。

( )2、调节阀的结构形式的选择首先要考虑价格因素。

( )3、当生产不允许被调参数波动时，选用衰减振荡形式过渡过程为宜。

( )4、临界比例度法是在纯比例运行下进行的。

通过试验，得到临界比例度δK和临界周期T K，然后根据经验总结出来的关系，求出调节器各参数值。

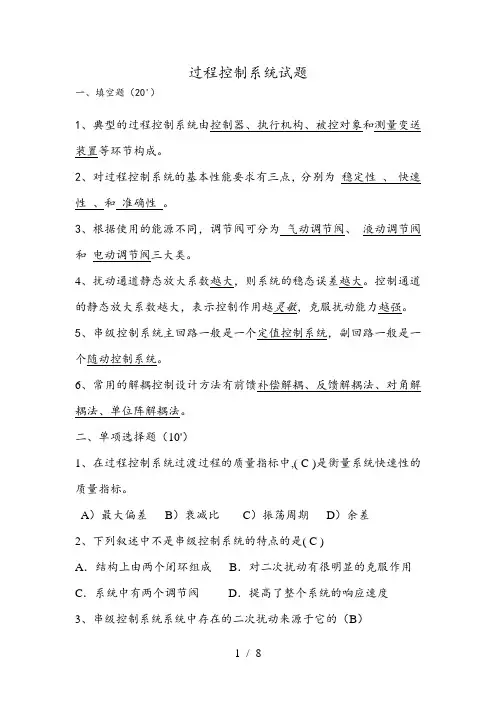

过程控制系统试题一、填空题（20'）1、典型的过程控制系统由控制器、执行机构、被控对象和测量变送装置等环节构成。

2、对过程控制系统的基本性能要求有三点，分别为稳定性、快速性、和准确性。

3、根据使用的能源不同，调节阀可分为气动调节阀、液动调节阀和电动调节阀三大类。

4、扰动通道静态放大系数越大，则系统的稳态误差越大。

控制通道的静态放大系数越大，表示控制作用越灵敏，克服扰动能力越强。

5、串级控制系统主回路一般是一个定值控制系统，副回路一般是一个随动控制系统。

6、常用的解耦控制设计方法有前馈补偿解耦、反馈解耦法、对角解耦法、单位阵解耦法。

二、单项选择题（10'）1、在过程控制系统过渡过程的质量指标中,( C )是衡量系统快速性的质量指标。

A）最大偏差B）衰减比C）振荡周期D）余差2、下列叙述中不是串级控制系统的特点的是( C )A．结构上由两个闭环组成B．对二次扰动有很明显的克服作用C．系统中有两个调节阀D．提高了整个系统的响应速度3、串级控制系统系统中存在的二次扰动来源于它的（B）A）主回路B）副回路C）主副回路都有D）不能确定4、下面前馈控制系统中对过程的控制质量没有影响的是（D）A）控制通道放大倍数Ko B）扰动通道放大倍数KfC）扰动通道时间常数D）扰动通道纯滞后时间5、用于迅速启闭的切断阀或两位式调节阀应选择( A )特性的调节阀。

A、快开特性B、等百分比特性C、线性D、抛物线特性三、判断题（10'）1、串级控制系统中应使主要和更多的干扰落入副回路。

（√）2、过程控制系统的偏差是指设定值与测量值之差。

（√）3、扰动量是作用于生产过程对象并引起被控变量变化的随机因素（×）答案：扰动量是除操纵变量外作用于生产过程对象并引起被控变量变化的随机因素。

4、对干扰通道时间常数越小越好，这样干扰的影响和缓，控制就容易。

（×）答案：时间常数越大越好，这样干扰的影响和缓，控制就容易5、串级控制系统中主调节器以“先调”、“快调”、“粗调”克服干扰。

A试题一、填空题（共7小题，每空1分，共30分）1．过程控制系统可以简化为调节器和广义对象两大部分，其中广义对象是_____、_____、_____和_____的组合。

2．过程控制系统按照被控变量的不同，可分为_____控制系统、_____控制系统、______控制系统、_____控制系统和_____控制系统；按照被控变量的多少可分为_____控制系统和_____控制系统。

3．评价过程控制系统性能优劣的指标主要包括_____、_____和_____三个方面。

4．被控过程的数学模型是反映被控过程的输出量和输入量之间的数学表达式，其中，对于参数模型，常用_____、_____、_____、_____等表示。

5. 国产调节阀的流量特性有_____特性、_____特性和_____特性三种。

6. 单回路控制系统是一种基于_____的闭环反馈控制，前馈控制系统是一种按照_____进行补偿的系统，对于减少被控参数____偏差最为有效。

7. 串级控制系统中，主回路是_____系统，副回路是_____系统8. 比值控制系统的具体实现方案有_____方案和_____方案。

9. 在前馈—反馈系统中，控制系统的_____由闭环控制回路决定，对被调参数影响最显著的主要干扰由_____进行补偿。

二、简答题（共6题，每小题6分，共36分）1. 衡量过程控制系统性能优劣的综合性能指标中，ITAE的含义是什么，请写出表达式，并指出其特点。

2. 什么是被控过程的静态数学模型和动态数学模型，两者之间有什么联系。

3. 控制参数的选择应当遵守哪些原则？4. 积分调节有何特点？5. 什么是不变性原理？根据下图列写不变性原理的表达式，并指出依据不变性原理设计的控制系统是何种控制系统。

6. 前馈控制系统的有何特点？三、综合分析题（第1题10分，第2,3题各12分，共34分）1．已知两水槽串联工作，如图所示，输入量为Q 1，流出量为Q 2，Q 3。

过程控制期末试题库一、填空题（本题共计10分，包括3小题，10个填空，每空1分）1．一般一个简单控制系统由（检测/变送）装置、（被控对象）、（调节）器和（执行）机构组成。

2．过程控制系统常用的参数整定方法有：（经验法）、（衰减曲线法）、（稳定边界法/临界比例度法）和（响应曲线法）。

3．在PID调节器中，调节器的Kc越大，表示调节作用（越强），Ti值越大，表示积分作用（减弱），Td值越大表示微分作用（增强）。

4．常见的过程计算机控制系统分为下列几种典型形式：（操作指导控制系统）、直接数字控制系统、（监督计算机控制系统）、（集散控制系统）和现场总线控制系统。

5．在闭环控制系统中，根据设定值的不同形式，又可分为定值控制系统，随动控制系统和程序控制系统。

1）定值控制系统特点：设定值是（固定不变）；作用：保证在（扰动）作用下使被控变量始终保持在设定值上。

2）随动控制系统特点：设定值是一个（变化量）；作用：保证在各种条件下系统的输出（及时跟踪设定值变化）。

3）程序控制系统特点：设定值是一个（按一定时间程序变化的时间函数）；作用：保证在各种条件下系统的输出（按规定的程序自动变化）。

6．热电偶温度计的基本组成部分部分是（热电偶）、（测量仪表）、（连接热电偶）和（测量仪表的导线）。

7．串级控制系统能迅速克服进入（副）回路的扰动，改善（主）控制器的广义对象特性，容许（副）回路内各环节的特性在一定的范围内变动而不影响整个系统的控制品质。

8．定值控制系统是按（偏差）进行控制的，而前馈控制是按（扰动）进行控制的；前者是（闭）环控制，后者是（开）环控制。

二、选择题（本题共计10分，包括5小题，每题2分）1.由于微分调节规律有超前作用，因此调节器加入微分作用主要是用来（C）:A.克服调节对象的惯性滞后（时间常数T），容量滞后τc和纯滞后τ0.B.克服调节对象的纯滞后τ0.C.克服调节对象的惯性滞后（时间常数T），容量滞后τc.2.定值调节是一种能对（A ）进行补偿的调节系统。

.第1章绪论思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由标准化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪几局部组成？解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。

组成：控制器，被控对象，执行机构，检测变送装置。

1-3简述被控对象、被控变量、操纵变量、扰动〔干扰〕量、设定〔给定〕值和偏差的含义？解答：被控对象自动控制系统中，工艺参数需要控制的生产过程、设备或机器等。

被控变量被控对象内要求保持设定数值的工艺参数。

操纵变量受控制器操纵的，用以克服扰动的影响，使被控变量保持设定值的物料量或能量。

扰动量除操纵变量外，作用于被控对象并引起被控变量变化的因素。

设定值被控变量的预定值。

偏差被控变量的设定值与实际值之差。

1-4按照设定值的不同形式, 过程控制系统可分为哪几类？解答：按照设定值的不同形式又可分为:1．定值控制系统定值控制系统是指设定值恒定不变的控制系统.定值控制系统的作用是克服扰动对被控变量的影响,使被控变量最终回到设定值或其附近.以后无特殊说明控制系统均指定值控制系统而言.2.随动控制系统随动控制系统的设定值是不断变化的.随动控制系统的作用是使被控变量能够尽快地,准确无误地跟踪设定值的变化而变化3.程序控制系统程序控制系统的设定值也是变化的，但它是一个的时间函数，即设定值按一定的时间程序变化。

1-5 什么是定值控制系统?解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。

1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？为什么说研究控制系统的动态比其静态更有意义？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。

过程控制系统试题一一、 选择题（ 10 × 3分）1、过程控制系统由几大部分组成，它们是：( c)A. 传感器、变送器、执行器B. 控制器、检测装置、执行机构、调节阀门C. 控制器、检测装置、执行器、被控对象D. 控制器、检测装置、执行器 2、在过程控制系统过渡过程的质量指标中 , ( A ) 反映控制系统稳定程度的指标 A. 超调量 B. 衰减比 C. 最大偏差 D. 振荡周期3、下面对过程的控制质量没有影响的是: ( D ) K A . 控制通道放大倍数 K B. 扰动通道放大倍数O fC. 扰动通道时间常数D. 扰动通道纯滞后时间 4、 在对象特性中，() 是静特性。

A. 放大系数 Κ B. 时间常数 T C. 滞后时间τ D. 传递函数5、 选择调节参数应尽量使调节通道的( ) A. 功率比较大 B. 放大系数适当大C. 时间常数适当小D. 滞后时间尽量小 6、 在简单控制系统中，接受偏差信号的环节是( ) 。

A . 变送器 B. 控制器 , C. 控制阀 D. 被控对象7、 下列说法正确的是 () 。

A. 微分时间越长，微分作用越弱；B. 微分时间越长，微分作用越强；C. 积分时间越长，积分时间越弱； D. 积分时间越长，积分时间越强。

8、调节阀按其使用能源不同可分为( ) 三种。

A ．电动B ．液动C ．气动D ．压动9、打开与控制阀并联的旁路阀，会使可调比 (A) 。

A. 变小B. 变大C. 不变 D. 为零 10、串级控制系统主、副对象的时间常数之比， T01/T 02 ＝ ( ) 为好，主、副回路恰能发挥其优 越性，确保系统高质量的运行。

A. 3 ～ 10B.2 ～ 8 C. 1 ～ 4 D. 1 ～ 2二、 判断题（ 10 × 2分）1、过程控制系统中，需要控制的工艺设备 ( 塔、容器、贮糟等 ) 、机器称为被控对象。

( ) 2、调节阀的结构形式的选择首先要考虑价格因素。

过程控制期末考试试题# 过程控制期末考试试题## 一、选择题（每题2分，共20分）1. 过程控制系统中，开环控制系统的主要缺点是什么？A. 响应速度慢B. 无法实现自动控制C. 稳定性差D. 无法进行误差补偿2. PID控制器中的I代表什么？A. 比例（Proportional）B. 积分（Integral）C. 微分（Derivative）D. 增益（Gain）3. 下列哪个不是过程控制中常用的传感器类型？A. 温度传感器B. 压力传感器C. 流量传感器D. 速度传感器4. 在过程控制中，什么是控制回路的死区？A. 控制器输出的最大范围B. 控制器输出的最小范围C. 控制器输入的无效范围D. 控制器输出的无效范围5. 什么是过程控制中的超调？A. 控制系统达到稳态时的偏差B. 控制系统在达到稳态前的最大偏差C. 控制系统在达到稳态后的偏差D. 控制系统在达到稳态后的持续偏差## 二、简答题（每题10分，共30分）1. 简述过程控制系统中前馈控制与反馈控制的区别。

2. 解释什么是PID控制器，并说明其三个组成部分的作用。

3. 描述过程控制系统中常见的几种控制策略，并简要说明其适用场景。

## 三、计算题（每题15分，共30分）1. 假设有一个简单的一阶过程控制系统，其传递函数为：\[ G(s) =\frac{K}{(1+\tau s)} \]，其中K=2，τ=0.5。

系统在单位阶跃输入下，求系统达到95%稳态值所需的时间。

2. 给定一个二阶过程控制系统，其开环传递函数为：\[ G(s) =\frac{K}{(s^2+2\zeta\omega_ns+\omega_n^2)} \]，其中K=5，ζ=0.7，ωn=10。

计算系统在单位阶跃输入下的超调量和上升时间。

## 四、案例分析题（20分）某化工企业的生产过程中，需要控制反应器内的温度。

该过程具有滞后特性，且温度变化对生产效率有显著影响。

请分析如何设计一个有效的控制策略来优化温度控制，并说明所选控制策略的优势。

过程控制系统课程试卷、填空题:1、简单控制系统由控制装置、调节阀、被控对象和测量元件或变送器四个环节组成。

2、动态前馈控制的设计思想是通过选择适当的前馈控制器，使干扰信号经过前馈控制器致被控量通道的动态特性完全复制对象干扰通道的动态特性，并使它们符号反（正、反），从而实现对干扰信号进行完全补偿的目标。

3、随着控制通道的增益K的增加，控制作用增强，克服干扰的能力减弱，系统的余差减小，最大偏差增大。

（增大、减小）4、调节器参数工程整定法包括有临界比例法、衰减曲线法、经验凑试法。

5、热电偶回路的热电动势由温差电动势和温差电动势和接触电动势两部分组成。

6、某调节器的Tl=^，TD及5分别放在任一中间位置，则调节器具有比例微分作用。

7、4〜20mAD（模拟电流信号与1〜5VDC模拟电压信号为电动单元组合仪表的国际标准。

8某台测温仪表的测温范围为0〜500 C，校验该表得到的最大绝对误差为土 3 'C,则该仪表的精度等级为一级。

9、当广义过程控制通道时间常数较大或容量滞后较大，应引入微分环节调节。

10、调节系统中调节器正、反作用的确定依据是：保证控制系统为负反馈。

二、选择题1、下面关于补偿导线说法不正确的有（B ）（A）补偿导线与对应的热电偶在0〜100C的温度范围内有相同的热电特性（B）补偿导线无极性（C）不同的热电偶用的补偿导线也不同（D）热电偶测温时使用补偿导线是为了将冷端延伸到温度比较恒定的地方2、在单回路控制系统中，增大比例系数，下列说法不正确的是（A ）A. 衰减率增大 B .残差减小C.超调量增大 D .振荡频率升高3、下列（A ）不是描述对象特性的参数。

A.过渡时间B. 时间常数C.放大系数D. 滞后时间4、在合成纤维锦纶生产中，熟化罐的温度是一个重要的参数，其期望值是一已知的时间函数，则熟化罐的温度控制系统属于（D ）。

A.定值控制系统B. 随动控制系统C.正反馈控制系统D. 程序控制系统5、如图所示的液位控制系统是一个（B ）。

过程控制系统1、调节系统中不与调节对象方块相连接的信号是（）。

——[单选题]A 给定值B 调节参数C 干扰D 被控变量正确答案：A2、当调节器加入积分调节规律后，能够达到（）的目的。

——[单选题]A 减小系统震荡B 消除系统余差C 使系统更加稳定D 使过渡时间增加正确答案：B3、当工艺要求严格，不允许有较长时间的等幅振荡，这时不适合使用（）对调节器参数进行整定。

——[单选题]A 经验凑试法B 临界比例度法C 衰减曲线法D 反应曲线法正确答案：B4、当系统运行后，发现阀门出现大幅的剧烈振荡，这时应调整调节器参数，使其（）。

——[单选题]A 增大比例度增加积分时间B 减小比例度增加积分时间C 增大比例度减小积分时间D 减小比例度减小积分时间正确答案：D5、当系统运行不正常是，正确区分是工艺问题还是控制系统和仪表的故障问题，下面哪种不是经常使用的正确方法。

（）——[单选题]A 记录曲线的比较B 控制室与现场仪表的比较C 两个不同系统间的比较D 控制室显示仪表与就地显示仪表比较正确答案：C6、在确定调节通道时下面的哪种说法不正确（）。

——[单选题]A 调节通道的放大系数大一些好B 一般不选用主物料作调节参数C 调节通道的时间常数适当D 调节通道的纯滞后的时间影响不大正确答案：D7、判断一个控制器参数整定的好坏，是控制器的控制过程（）。

——[单选题]A 越快越好B 没有余差C 有较大衰减比D 有较好的稳定性和快速性正确答案：D8、比例度越大，对调节过程的影响是（）——[单选题]A 调节作用越弱B 调节作用越弱，过渡曲线变化快，振荡周期长，衰减比大C 调节作用越弱，过渡曲线变化缓慢，振荡周期短，衰减比大D 调节作用越弱，过渡曲线变化缓慢，振荡周期长，衰减比小正确答案：A9、积分时间越小，下列描述正确的是（）。

——[单选题]A 积分速度越小B 积分速度越大，积分作用越强，消除余差越快C 积分速度越小，积分作用越弱，消除余差越弱D 积分速度越大，积分作用越弱，消除余差越弱正确答案：B10、定值控制系统是（）固定不变的闭环控制系统。

过程控制考试试卷一、填空题（本题共计10分，包括3小题，10个填空，每空1分）1、简单控制系统由（控制器）、（执行机构）、（被控对象）和（检测变送仪表）四个环节组成。

2、对象数学模型是指对象的（输入输出）特性，是对象在各输入量（控制量和检测变送量）作用下，其相应输出量（被控量）变化函数关系的数学表达式。

3、获取对象数学模型的方法参方法有：（机理法）和（测试法）。

4、气动执行器由（调节）机构和（执行）机构两部分组成，常用的辅助装置有（阀门）定位器和手轮机构。

5、流通能力Ｃ的定义是：调节阀全开，阀前后压差为（0.1Mp），流体重度为（1g/m3），每（小时）所通过的流体（系）数。

6、被调介质流过阀门的（相对）流量与阀门（相对）行程之间的关系称为调节阀的流量特性；若阀前后压差保持不变时，上述关系称为（理想流量）特性，实际使用中，阀门前后的压差总是变化的，此时上述关系为（工作流量）特性。

7、动态前馈控制的设计思想是通过选择适当的（前馈）控制器，使干扰信号经过（前馈）控制器致被控量通道的动态特性完全复制对象（干扰）通道的动态特性，并使它们符号（相反）（正、反），从而实现对干扰信号进行完全补偿的目标。

8、自动调节系统常用参数整定方法（动态特性参数法），（稳定边界法），（衰减曲线法），（经验法）。

9、调节系统中调节器正、反作用的确定依据是：（保证控制系统成为负反馈）。

4、模糊控制器的设计（不依赖）被控对象的精确数学模型。

二、选择题（本题共计10分，包括5小题，每题2分）1.由于微分调节规律有超前作用，因此调节器加入微分作用主要是用来（C）:A.克服调节对象的惯性滞后（时间常数T），容量滞后τc和纯滞后τ0.B.克服调节对象的纯滞后τ0.C.克服调节对象的惯性滞后（时间常数T），容量滞后τc.2.定值调节是一种能对（A ）进行补偿的调节系统。

A．测量与给定之间的偏差B．被调量的变化C．干扰量的变化D. 设定值的变化3.定值调节系统是（X）环调节，前馈系统是（X）环调节( B )。

过程控制期末试题库（适用于沈阳建筑大学自动化专业期末考试）一、填空题（本题共计10 分，包括3 小题，10 个填空，每空1 分）1．一般一个简单控制系统由（检测/变送）装置、（被控对象）、（调节）器和（执行）机构组成。

2．过程控制系统常用的参数整定方法有：（经验法）、（衰减曲线法）、（稳定边界法/临界比例度法）和（响应曲线法）。

3．在PID 调节器中，调节器的Kc越大，表示调节作用（越强），Ti 值越大，表示积分作用（减弱），Td 值越大表示微分作用（增强）。

4．常见的过程计算机控制系统分为下列几种典型形式：（操作指导控制系统）、直接数字控制系统、（监督计算机控制系统）、（集散控制系统）和现场总线控制系统。

5．在闭环控制系统中，根据设定值的不同形式，又可分为定值控制系统，随动控制系统和程序控制系统。

1）定值控制系统特点：设定值是（固定不变）；作用：保证在（扰动）作用下使被控变量始终保持在设定值上。

2）随动控制系统特点：设定值是一个（变化量）；作用：保证在各种条件下系统的输出（及时跟踪设定值变化）。

3）程序控制系统特点：设定值是一个（按一定时间程序变化的时间函数）；作用：保证在各种条件下系统的输出（按规定的程序自动变化）。

6．热电偶温度计的基本组成部分部分是（热电偶）、（测量仪表）、（连接热电偶）和（测量仪表的导线）。

7．串级控制系统能迅速克服进入（副）回路的扰动，改善（主）控制器的广义对象特性，容许（副）回路内各环节的特性在一定的范围内变动而不影响整个系统的控制品质。

8．定值控制系统是按（偏差）进行控制的，而前馈控制是按（扰动）进行控制的；前者是（闭）环控制，后者是（开）环控制。

选择题（本题共计10 分，包括5 小题，每题2分）1.由于微分调节规律有超前作用，因此调节器加入微分作用主要是用来（C）A.克服调节对象的惯性滞后（时间常数T），容量滞后τc 和纯滞后τ0.B.克服调节对象的纯滞后τ0.C.克服调节对象的惯性滞后（时间常数T），容量滞后τc.2.定值调节是一种能对（A ）进行补偿的调节系统。

过程控制期末试题库（适用于沈阳建筑大学自动化专业期末考试）一、填空题（本题共计10分，包括3小题，10个填空，每空1分）1．一般一个简单控制系统由（检测/变送）装置、（被控对象）、（调节）器和（执行）机构组成。

2．过程控制系统常用的参数整定方法有：（经验法）、（衰减曲线法）、（稳定边界法/临界比例度法）和（响应曲线法）。

3．在PID调节器中，调节器的Kc越大，表示调节作用（越强），Ti值越大，表示积分作用（减弱），Td值越大表示微分作用（增强）。

4．常见的过程计算机控制系统分为下列几种典型形式：（操作指导控制系统）、直接数字控制系统、（监督计算机控制系统）、（集散控制系统）和现场总线控制系统。

5．在闭环控制系统中，根据设定值的不同形式，又可分为定值控制系统，随动控制系统和程序控制系统。

1）定值控制系统特点：设定值是（固定不变）；作用：保证在（扰动）作用下使被控变量始终保持在设定值上。

2）随动控制系统特点：设定值是一个（变化量）；作用：保证在各种条件下系统的输出（及时跟踪设定值变化）。

3）程序控制系统特点：设定值是一个（按一定时间程序变化的时间函数）；作用：保证在各种条件下系统的输出（按规定的程序自动变化）。

6．热电偶温度计的基本组成部分部分是（热电偶）、（测量仪表）、（连接热电偶）和（测量仪表的导线）。

7．串级控制系统能迅速克服进入（副）回路的扰动，改善（主）控制器的广义对象特性，容许（副）回路内各环节的特性在一定的范围内变动而不影响整个系统的控制品质。

8．定值控制系统是按（偏差）进行控制的，而前馈控制是按（扰动）进行控制的；前者是（闭）环控制，后者是（开）环控制。

二、选择题（本题共计10分，包括5小题，每题2分）1.由于微分调节规律有超前作用，因此调节器加入微分作用主要是用来（C）:A.克服调节对象的惯性滞后（时间常数T），容量滞后τc和纯滞后τ0.B.克服调节对象的纯滞后τ0.C.克服调节对象的惯性滞后（时间常数T），容量滞后τc.2.定值调节是一种能对（A ）进行补偿的调节系统。

过程控制系统试题一一、选择题（10×3分）1、过程控制系统由几大部分组成，它们是：( c )A.传感器、变送器、执行器B.控制器、检测装置、执行机构、调节阀门C. 控制器、检测装置、执行器、被控对象D. 控制器、检测装置、执行器2、在过程控制系统过渡过程的质量指标中, ( A )反映控制系统稳定程度的指标A.超调量B.衰减比C.最大偏差D.振荡周期3、下面对过程的控制质量没有影响的是: ( D )A .控制通道放大倍数K O B.扰动通道放大倍数K fC.扰动通道时间常数D.扰动通道纯滞后时间4、在对象特性中，( )是静特性。

A. 放大系数ΚB. 时间常数TC.滞后时间τD.传递函数5、选择调节参数应尽量使调节通道的( )A.功率比较大B.放大系数适当大C.时间常数适当小D.滞后时间尽量小6、在简单控制系统中，接受偏差信号的环节是( )。

A .变送器 B. 控制器, C. 控制阀 D. 被控对象7、下列说法正确的是( )。

A. 微分时间越长，微分作用越弱；B. 微分时间越长，微分作用越强；C. 积分时间越长，积分时间越弱；D. 积分时间越长，积分时间越强。

8、调节阀按其使用能源不同可分为( )三种。

A．电动B．液动C．气动 D．压动9、打开与控制阀并联的旁路阀，会使可调比(A)。

A.变小B.变大C.不变D. 为零10、串级控制系统主、副对象的时间常数之比，T01/T02＝( )为好，主、副回路恰能发挥其优越性，确保系统高质量的运行。

A. 3～10B. 2～8C. 1～4D. 1～2二、判断题（10×2分）1、过程控制系统中，需要控制的工艺设备(塔、容器、贮糟等)、机器称为被控对象。

( )2、调节阀的结构形式的选择首先要考虑价格因素。

( )3、当生产不允许被调参数波动时，选用衰减振荡形式过渡过程为宜。

( )4、临界比例度法是在纯比例运行下进行的。

通过试验，得到临界比例度δK和临界周期T K，然后根据经验总结出来的关系，求出调节器各参数值。

过程控制系统试卷C卷一、填空题（每空1.5分）（本题33分）1、过程控制系统一般由控制器、执行器、被控过程和测量变送等环组成。

2、过程控制系统由工程仪表和被控过程两部分组成。

3、压力检测的类型有三种，分别为：弹性式压力检测、应变式压力检测、压阻式压力检测。

4、气动执行结构主要有薄膜式和活塞式两大类。

5、根据使用的能源不同，调节阀可分为气动调节阀、电动调节阀和液动调节阀三大类。

6、过程数学模型的求取方法一般有机理建模、试验建模和混合建模。

7、积分作用的优点是可消除稳态误差(余差)，但引入积分作用会使系统稳定性下降。

8、在工业生产中常见的比值控制系统可分为单闭环比值控制、双闭环比值控制和变比值控制三种。

9、造成积分饱和现象的内因是控制器包含积分控制作用，外因是控制器长期存在偏差。

二、名词解释题（每小题5分）（本题15分）1、过程控制：指根据工业生产过程的特点，采用测量仪表、执行机构和计算机等自动化工具，应用控制理论，设计工业生产过程控制系统，实现工业生产过程自动化。

2、串级控制系统：值采用两个控制器串联工作，主控制器的输出作为副控制器的设定值，由副控制器的输入去操纵调节阀，从而对住被控变量具有更好的控制效果。

3、现场总线：是指将现场设备与工业控制单元、现场操作站等互联而成的计算机网络，具有全数字化、分散、双向传输和多分枝的特点，是工业控制网络向现场级发展的产物。

三、简答题（每小题8分）（本题32分）1、什么是PID，它有哪三个参数，各有什么作用?怎样控制？答： PID是比例-积分-微分的简称。

其三个参数及作用分别为：（1）比例参数KC，作用是加快调节，减小稳态误差。

（2）积分参数Ki，作用是减小稳态误差，提高无差度（3）微分参数Kd，作用是能遇见偏差变化趋势，产生超前控制作用，减少超调量，减少调节时间。

2、前馈与反馈的区别有哪些？答：（1）控制依据：反馈控制的本质是“基于偏差来消除偏差”，前馈控制是“基于扰动消除扰动对被控量的影响”。
