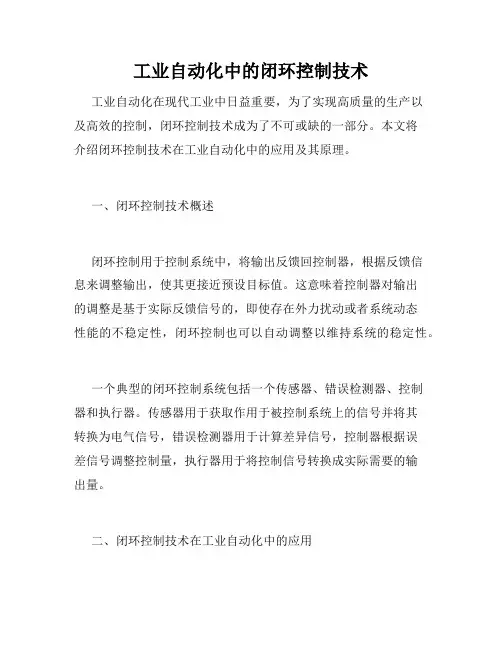

工业自动化中的闭环控制技术工业自动化在现代工业中日益重要，为了实现高质量的生产以及高效的控制，闭环控制技术成为了不可或缺的一部分。
本文将介绍闭环控制技术在工业自动化中的应用及其原理。
一、闭环控制技术概述闭环控制用于控制系统中，将输出反馈回控制器，根据反馈信息来调整输出，使其更接近预设目标值。
这意味着控制器对输出的调整是基于实际反馈信号的，即使存在外力扰动或者系统动态性能的不稳定性，闭环控制也可以自动调整以维持系统的稳定性。
一个典型的闭环控制系统包括一个传感器、错误检测器、控制器和执行器。
传感器用于获取作用于被控制系统上的信号并将其转换为电气信号，错误检测器用于计算差异信号，控制器根据误差信号调整控制量，执行器用于将控制信号转换成实际需要的输出量。
二、闭环控制技术在工业自动化中的应用闭环控制技术在工业自动化中有广泛的应用，包括但不限于以下几个方面。
1、工业生产在汽车生产、电子元器件生产、化工生产等行业中，闭环控制可以用于精确控制温度、速度和压力等参数，以便在生产过程中保持出色的一致性和质量水平。
例如，对于工业加热生产流程，闭环控制技术可以通过对加热控制器、传感器和受控物料进行优化配置，实现温度的精确测量、控制和稳定性。
2、机器人控制闭环控制技术在机器人控制中的应用也很广泛。
机器人通常需要进行高精度的位置控制，而其中的误差被称为“机器人的回差”。
为了消除回差，机器人系统通常使用闭环控制，即测量机器人末端的位置，反馈信息到控制器，通过电动机驱动器从而控制机器人的位置、速度和加速度等相关参数。
3、冶炼、采掘在冶炼和采掘等行业中，闭环控制可以实现反馈控制和优化控制，以实现能源和物质消耗的最小化及减少设备损坏。
例如，闭环控制可以用于优化煤炭粉碎机的使用，通过控制机器超负荷行为，稳定煤炭粉碎机的工作，并从而提高生产力和减少维护成本。
三、闭环控制的原理闭环控制的原理与工作流程可以简述如下。
1、传感器传感器用于测量受控变量，例如电动机的功率、温度、位置、速度等等，将其转换为电信号并传回到控制器。

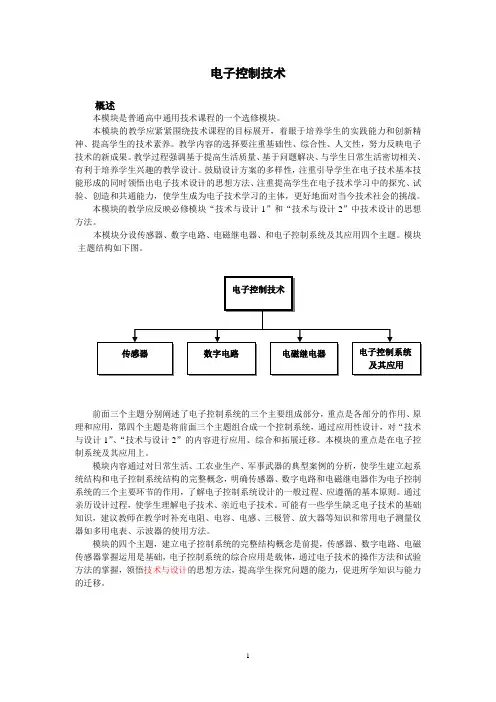

电子控制技术概述本模块是普通高中通用技术课程的一个选修模块。
本模块的教学应紧紧围绕技术课程的目标展开，着眼于培养学生的实践能力和创新精神、提高学生的技术素养。
教学内容的选择要注重基础性、综合性、人文性，努力反映电子技术的新成果。
教学过程强调基于提高生活质量、基于问题解决、与学生日常生活密切相关、有利于培养学生兴趣的教学设计。
鼓励设计方案的多样性，注重引导学生在电子技术基本技能形成的同时领悟出电子技术设计的思想方法、注重提高学生在电子技术学习中的探究、试验、创造和共通能力，使学生成为电子技术学习的主体，更好地面对当今技术社会的挑战。
本模块的教学应反映必修模块“技术与设计1”和“技术与设计2”中技术设计的思想方法。
本模块分设传感器、数字电路、电磁继电器、和电子控制系统及其应用四个主题。
模块-主题结构如下图。
前面三个主题分别阐述了电子控制系统的三个主要组成部分，重点是各部分的作用、原理和应用，第四个主题是将前面三个主题组合成一个控制系统，通过应用性设计，对“技术与设计1”、“技术与设计2”的内容进行应用、综合和拓展迁移。
本模块的重点是在电子控制系统及其应用上。
模块内容通过对日常生活、工农业生产、军事武器的典型案例的分析，使学生建立起系统结构和电子控制系统结构的完整概念，明确传感器、数字电路和电磁继电器作为电子控制系统的三个主要环节的作用，了解电子控制系统设计的一般过程、应遵循的基本原则。
通过亲历设计过程，使学生理解电子技术、亲近电子技术。
可能有一些学生缺乏电子技术的基础知识，建议教师在教学时补充电阻、电容、电感、三极管、放大器等知识和常用电子测量仪器如多用电表、示波器的使用方法。
模块的四个主题，建立电子控制系统的完整结构概念是前提，传感器、数字电路、电磁传感器掌握运用是基础，电子控制系统的综合应用是载体，通过电子技术的操作方法和试验方法的掌握，领悟技术与设计的思想方法，提高学生探究问题的能力，促进所学知识与能力的迁移。

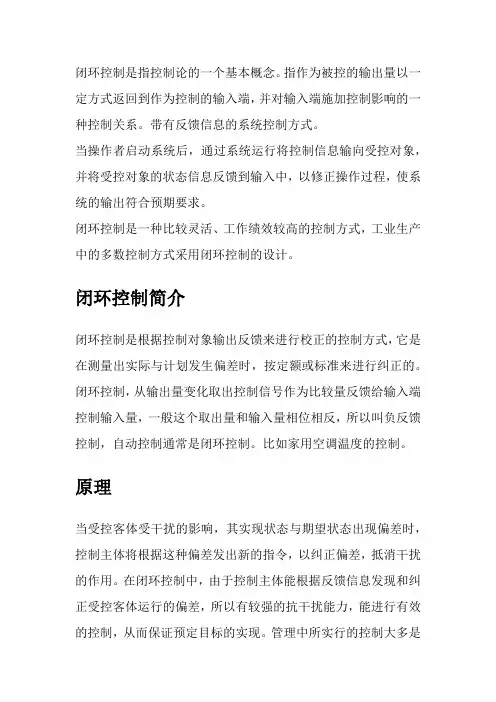

闭环控制是指控制论的一个基本概念。
指作为被控的输出量以一定方式返回到作为控制的输入端，并对输入端施加控制影响的一种控制关系。
带有反馈信息的系统控制方式。
当操作者启动系统后，通过系统运行将控制信息输向受控对象，并将受控对象的状态信息反馈到输入中，以修正操作过程，使系统的输出符合预期要求。
闭环控制是一种比较灵活、工作绩效较高的控制方式，工业生产中的多数控制方式采用闭环控制的设计。
闭环控制简介闭环控制是根据控制对象输出反馈来进行校正的控制方式，它是在测量出实际与计划发生偏差时，按定额或标准来进行纠正的。
闭环控制，从输出量变化取出控制信号作为比较量反馈给输入端控制输入量，一般这个取出量和输入量相位相反，所以叫负反馈控制，自动控制通常是闭环控制。
比如家用空调温度的控制。
原理当受控客体受干扰的影响，其实现状态与期望状态出现偏差时，控制主体将根据这种偏差发出新的指令，以纠正偏差，抵消干扰的作用。
在闭环控制中，由于控制主体能根据反馈信息发现和纠正受控客体运行的偏差，所以有较强的抗干扰能力，能进行有效的控制，从而保证预定目标的实现。
管理中所实行的控制大多是闭环控制，所用的控制原理主要是反馈原理。
这种控制如果我们把输入值用x表示，输出值用y表示，客体的功能用s表示，控制系统也即反馈系统的作用用R表示，偏差信息用△x表示，则有：y=S(X+△X)=S(X+Ry)=SX+SRy式中R称反馈因子或控制参数，它反映闭环控制系统的反馈功能或控制功能。
应用发动机电喷系统的闭环控制是一个实时的氧传感器、计算机和燃油量控制装置三者之间闭合的三角关系。
氧传感器“告诉”计算机混合气的空燃比情况，计算机发出命令给燃油量控制装置，向理论值的方向调整空燃比(14.7:1)。
这一调整经常会超过一点理论值，氧传感器察觉出来，并报告计算机，计算机再发出命令调回到14.7:1。
因为每一个调整的循环都很快，所以空燃比不会偏离14.7:1，一旦运行，这种闭环调整就连续不断。
开环控制闭环控制通用技术开环控制和闭环控制是控制系统中常用的两种技术手段，它们在不同的应用场景下具有各自的特点和优势。
本文将从开环控制和闭环控制的基本概念、原理、特点以及应用等方面进行探讨，旨在探究开环控制和闭环控制的通用技术。
一、开环控制的基本概念和原理开环控制（Open Loop Control）是指在控制过程中，输出信号不受系统的实际状态或反馈信息的影响，仅依靠预先设定好的控制策略进行控制。
开环控制不考虑系统的实际状态和误差，只根据预先设定的输入信号和系统模型进行控制。
开环控制的原理可以用以下简单的模型来描述：输入信号经过系统处理后，得到输出信号。
在开环控制中，输入信号和输出信号之间没有直接的联系，输出信号的质量和精度依赖于系统本身的性能。
二、开环控制的特点和应用1. 特点（1）开环控制简单直观，易于实现和调试；（2）开环控制没有反馈环节，不受外界干扰和系统变化的影响；（3）开环控制的稳定性和精度较低，容易受到误差积累的影响。
2. 应用（1）开环控制常用于一些简单的、不需要高精度的控制系统，如电风扇、电灯等；（2）开环控制也常用于一些实时性要求较高、但对控制精度要求不高的系统，如机器人的简单动作控制。
三、闭环控制的基本概念和原理闭环控制（Closed Loop Control），又称反馈控制，是指在控制过程中，输出信号通过传感器测量得到的反馈信息作为输入信号的一部分，用于调整和修正控制系统的工作状态。
闭环控制通过不断的比较实际输出和期望输出之间的误差，采取相应的控制措施来调整系统的工作状态，从而实现对输出信号的精确控制。
闭环控制的原理可以用以下简单的模型来描述：输入信号经过系统处理后，得到输出信号，并经过传感器测量得到的反馈信息与期望输出进行比较，计算出误差信号。
根据误差信号，控制系统采取相应的控制策略，调整系统的工作状态，使输出信号逐渐趋近于期望输出。
四、闭环控制的特点和应用1. 特点（1）闭环控制具有较高的稳定性和精度，能够有效抑制系统中的干扰和误差；（2）闭环控制能够适应系统的变化和外界的干扰，具有较强的鲁棒性；（3）闭环控制的设计和调试相对较复杂，需要对系统的动态特性进行建模和分析。

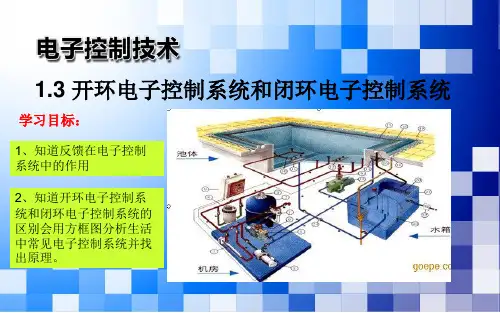

《开环电子控制系统和闭环电子控制系统》教学分析在电子控制系统领域，开环电子控制系统和闭环电子控制系统是两种常见的控制方式。
本文将对这两种控制系统进行详细的教学分析，帮助读者更好地理解它们的原理和应用。
一、开环电子控制系统开环电子控制系统是一种简单的控制系统，它通过输入指令直接控制执行器的动作，而不思量输出结果对系统的影响。
开环系统中没有反馈回路，无法自动调节输出来纠正误差，因此对系统的稳定性和鲁棒性要求较高。
开环系统通常用于对控制要求不高的场合，如家用电器、玩具等。
开环电子控制系统的特点包括：1. 简单直观：只需输入指令，系统即可执行相应动作，操作简单直观。
2. 精度低：由于没有反馈回路，系统无法自动调节输出，容易受到外部干扰影响，精度较低。
3. 稳定性差：系统稳定性差，容易出现误差累积，影响系统的性能。
二、闭环电子控制系统闭环电子控制系统是一种相对复杂的控制系统，它通过测量输出并与期望输出进行比较，通过反馈回路来调节控制器的输出，以实现系统的稳定性和精度要求。
闭环系统具有自动调节功能，能够根据实际输出情况来调节控制器的输出，使系统更加稳定和精确。
闭环电子控制系统的特点包括：1. 精度高：通过反馈回路调节输出，能够实时纠正误差，提高系统的精度。
2. 稳定性好：系统稳定性高，能够自动调节输出以保持系统稳定。
3. 复杂性高：闭环系统相对开环系统更加复杂，需要精确的传感器和控制器来实现反馈控制。
在实际应用中，开环电子控制系统和闭环电子控制系统各有优缺点，需要根据具体的控制要求来选择合适的控制方式。
开环系统适用于对控制要求不高的场合，闭环系统适用于对精度和稳定性要求较高的场合。
通过本文的教学分析，读者可以更深入地了解开环电子控制系统和闭环电子控制系统的原理和特点，帮助他们在实际工程应用中选择合适的控制方式，提高系统的性能和稳定性。
教学设计方案（第一课时）一、教学目标：1. 了解开环电子控制系统和闭环电子控制系统的基本观点和原理；2. 能够区分开环电子控制系统和闭环电子控制系统的特点和应用途景；3. 能够分析和设计简单的开环电子控制系统和闭环电子控制系统。

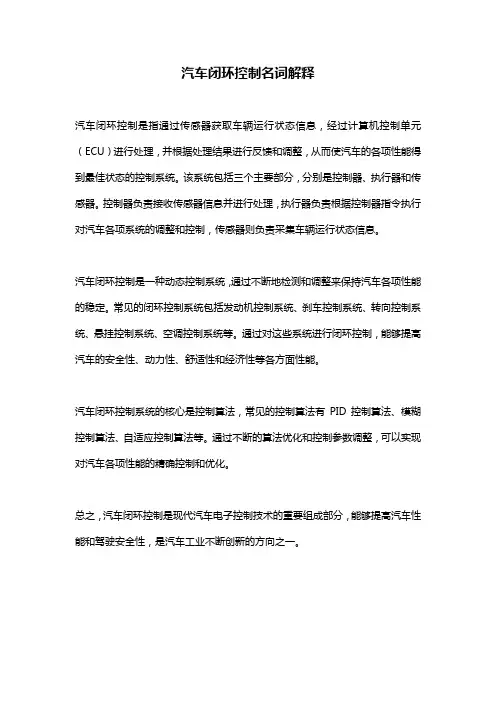

汽车闭环控制名词解释
汽车闭环控制是指通过传感器获取车辆运行状态信息，经过计算机控制单元（ECU）进行处理，并根据处理结果进行反馈和调整，从而使汽车的各项性能得到最佳状态的控制系统。
该系统包括三个主要部分，分别是控制器、执行器和传感器。
控制器负责接收传感器信息并进行处理，执行器负责根据控制器指令执行对汽车各项系统的调整和控制，传感器则负责采集车辆运行状态信息。
汽车闭环控制是一种动态控制系统，通过不断地检测和调整来保持汽车各项性能的稳定。
常见的闭环控制系统包括发动机控制系统、刹车控制系统、转向控制系统、悬挂控制系统、空调控制系统等。
通过对这些系统进行闭环控制，能够提高汽车的安全性、动力性、舒适性和经济性等各方面性能。
汽车闭环控制系统的核心是控制算法，常见的控制算法有PID控制算法、模糊控制算法、自适应控制算法等。
通过不断的算法优化和控制参数调整，可以实现对汽车各项性能的精确控制和优化。
总之，汽车闭环控制是现代汽车电子控制技术的重要组成部分，能够提高汽车性能和驾驶安全性，是汽车工业不断创新的方向之一。
闭环控制系统的工作原理随着科技的不断发展，人们对于自动化控制的需求也越来越高。
而闭环控制系统便是其中一种常见的控制方式。
本文将从闭环控制系统的定义、基本组成部分、工作原理等方面进行详细阐述。
一、闭环控制系统的定义闭环控制系统是指通过对被控对象反馈信号的监测和处理，将控制器的输出信号与被控对象的实际输出值进行比较，从而调节控制器的输出信号，使得被控对象的输出值达到预定值的一种控制方式。
简单来说，闭环控制系统就是通过对被控对象的反馈信号进行监测和处理，来达到控制目标的一种控制方式。
与之相对的是开环控制系统，开环控制系统没有反馈信号的监测和处理，只能通过对被控对象的输入信号进行调节来达到控制目标。
二、闭环控制系统的基本组成部分闭环控制系统主要由四个基本组成部分组成，分别是被控对象、传感器、控制器和执行机构。
1.被控对象被控对象是指需要进行控制的物理系统，例如机器人、电机、温度等。
被控对象的输出信号是需要被监测和处理的反馈信号。
2.传感器传感器是用来监测被控对象输出信号的装置，将被控对象的输出信号转换成电信号，并送到控制器进行处理。
3.控制器控制器是对传感器采集到的信号进行处理的装置，将处理后的信号与设定值进行比较，从而调节控制器的输出信号，控制被控对象的输出信号。
4.执行机构执行机构是将控制器输出的信号转换成物理信号的装置，例如电机、气缸等，从而控制被控对象的输出信号。
三、闭环控制系统的工作原理1.控制器的输出信号控制器的输出信号是通过对传感器采集到的信号进行处理得到的，控制器将处理后的信号与设定值进行比较，从而得到控制器的输出信号。
例如，当控制器的设定值为20度，传感器采集到的信号为18度时，控制器会输出一个信号，使得被控对象的输出信号向20度靠近。
2.反馈信号的作用反馈信号是指被控对象的输出信号，通过传感器监测和处理得到的信号。
反馈信号的作用是使得控制器能够实时调节输出信号，使得被控对象的输出信号更加接近设定值。
闭环控制系统的描述
闭环控制系统是一种通过反馈机制对系统输出进行自动调节的控制系统。
在闭环控制系统中，系统的输出会被传感器或其他监测设备实时测量，并将测量结果反馈给控制器。
控制器根据反馈信息与设定目标进行比较，然后调整控制信号，使系统的输出逐渐接近或达到设定目标。
闭环控制系统的优点在于其具有较高的精度和稳定性，能够自动补偿系统内部和外部的干扰和变化，从而实现对被控对象的精确控制。
常见的闭环控制系统包括温度控制系统、速度控制系统、位置控制系统等。
闭环控制系统通常由控制器、执行器、被控对象和传感器等组成。
控制器是闭环控制系统的核心部分，它接收传感器反馈的信息，并根据控制算法计算出控制信号，发送给执行器。
执行器根据控制信号对被控对象进行调节，使其输出达到设定目标。
传感器则用于实时测量被控对象的输出，并将测量结果反馈给控制器。
在实际应用中，闭环控制系统需要根据被控对象的特点和控制要求进行设计和调试，以确保系统的稳定性和可靠性。
同时，还需要考虑系统的安全性和可维护性等因素，以保障系统的正常运行和长期使用。
