工程项目进度图-甘特图(横道图)制作方法

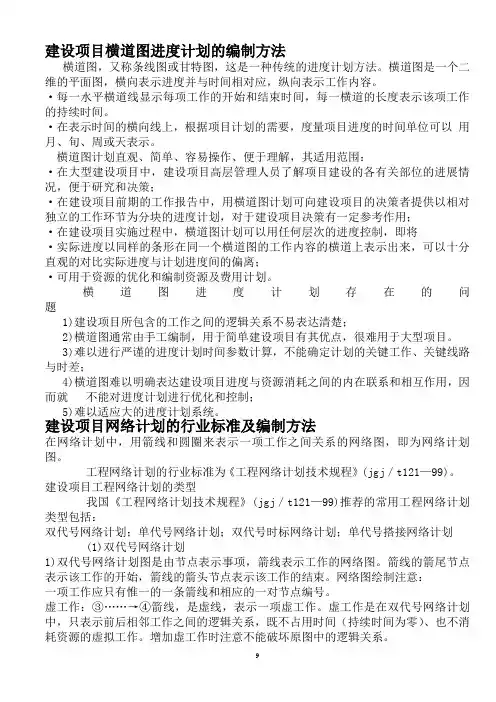

建设项目横道图进度计划的编制方法横道图，又称条线图或甘特图，这是一种传统的进度计划方法。

横道图是一个二维的平面图，横向表示进度并与时间相对应，纵向表示工作内容。

·每一水平横道线显示每项工作的开始和结束时间，每一横道的长度表示该项工作的持续时间。

·在表示时间的横向线上，根据项目计划的需要，度量项目进度的时间单位可以用月、旬、周或天表示。

横道图计划直观、简单、容易操作、便于理解，其适用范围：·在大型建设项目中，建设项目高层管理人员了解项目建设的各有关部位的进展情况，便于研究和决策；·在建设项目前期的工作报告中，用横道图计划可向建设项目的决策者提供以相对独立的工作环节为分块的进度计划，对于建设项目决策有一定参考作用；·在建设项目实施过程中，横道图计划可以用任何层次的进度控制，即将·实际进度以同样的条形在同一个横道图的工作内容的横道上表示出来，可以十分直观的对比实际进度与计划进度间的偏离；·可用于资源的优化和编制资源及费用计划。

横道图进度计划存在的问题1)建设项目所包含的工作之间的逻辑关系不易表达清楚；2)横道图通常由手工编制，用于简单建设项目有其优点，很难用于大型项目。

3)难以进行严谨的进度计划时间参数计算，不能确定计划的关键工作、关键线路与时差；4)横道图难以明确表达建设项目进度与资源消耗之间的内在联系和相互作用，因而就不能对进度计划进行优化和控制；5)难以适应大的进度计划系统。

建设项目网络计划的行业标准及编制方法在网络计划中，用箭线和圆圈来表示一项工作之间关系的网络图，即为网络计划图。

工程网络计划的行业标准为《工程网络计划技术规程》(jgj／t121—99)。

建设项目工程网络计划的类型我国《工程网络计划技术规程》(jgj／t121—99)推荐的常用工程网络计划类型包括：双代号网络计划；单代号网络计划；双代号时标网络计划；单代号搭接网络计划(1)双代号网络计划1)双代号网络计划图是由节点表示事项，箭线表示工作的网络图。

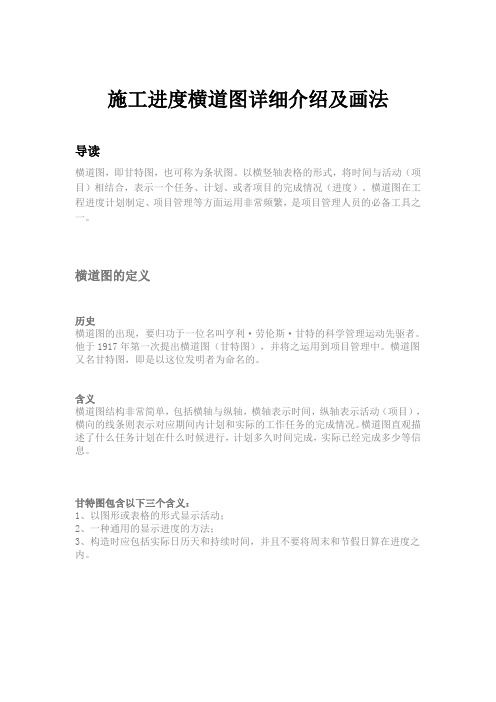

施工进度横道图详细介绍及画法导读横道图，即甘特图，也可称为条状图。

以横竖轴表格的形式，将时间与活动（项目）相结合，表示一个任务、计划、或者项目的完成情况（进度）。

横道图在工程进度计划制定、项目管理等方面运用非常频繁，是项目管理人员的必备工具之一。

横道图的定义历史横道图的出现，要归功于一位名叫亨利·劳伦斯·甘特的科学管理运动先驱者。

他于1917年第一次提出横道图（甘特图），并将之运用到项目管理中。

横道图又名甘特图，即是以这位发明者为命名的。

含义横道图结构非常简单，包括横轴与纵轴，横轴表示时间，纵轴表示活动（项目），横向的线条则表示对应期间内计划和实际的工作任务的完成情况。

横道图直观描述了什么任务计划在什么时候进行，计划多久时间完成，实际已经完成多少等信息。

甘特图包含以下三个含义：1、以图形或表格的形式显示活动；2、一种通用的显示进度的方法；3、构造时应包括实际日历天和持续时间，并且不要将周末和节假日算在进度之内。

下面，我们用一个实际例子来形象地理解一下横道图。

如图所示，在这个关于室内装修的横道图中，我们可以看到以下信息：纵轴依照室内装修工程的流程步骤依次列出室内装修工程的任务，其中包括大致步骤的任务，部分任务又包括它的多个子任务（分项目）；横轴有任务的计划开始时间、计划完成时间、持续时间、实际完成进度等时间要素；图表内部用百分比表示任务的进度，长条棒状图形与横轴的时间对应，具体表示任务的持续情况；每一个任务的完成时间是其所有子任务的时间之和（子任务计划时间有重叠部分，不重复计算）。

横道图有哪些特点：1、以图形或表格的形式显示活动;2、是一种通用的显示进度的方法，是企业管理者在工作中常用的一种图;3、构造时应包括实际日历天数以及持续时间，并且不要将周末和节假日算在进度之内;4、横道图具有简单、醒目和便于编制等特点;5、横道图可以直观地表达出任务计划的开始、结束时间，实际进展情况等等。

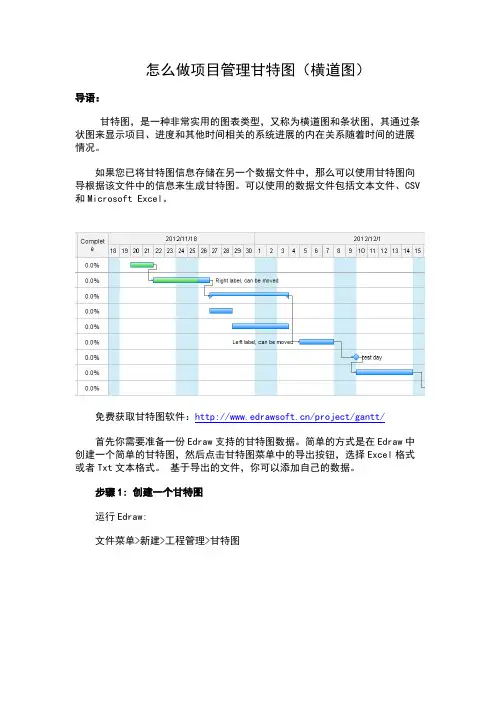

怎么做项目管理甘特图（横道图）导语：甘特图，是一种非常实用的图表类型，又称为横道图和条状图，其通过条状图来显示项目、进度和其他时间相关的系统进展的内在关系随着时间的进展情况。

如果您已将甘特图信息存储在另一个数据文件中，那么可以使用甘特图向导根据该文件中的信息来生成甘特图。

可以使用的数据文件包括文本文件、CSV 和Microsoft Excel。

免费获取甘特图软件：/project/gantt/首先你需要准备一份Edraw支持的甘特图数据。

简单的方式是在Edraw中创建一个简单的甘特图，然后点击甘特图菜单中的导出按钮，选择Excel格式或者Txt文本格式。

基于导出的文件，你可以添加自己的数据。

步骤1: 创建一个甘特图运行Edraw:文件菜单>新建>工程管理>甘特图然后从打开的甘特图模板中拖曳一个甘特图形状到绘图区域。

在弹出的甘特图选项对话框中，进行基本的设定。

在甘特图菜单中，点击导出按钮。

下面是一个导出的例子数据。

步骤2: 导入数据文件基于上面导出的数据文件，你可以修改数据，添加自己的工程信息。

然后保存。

在甘特图菜单中，点击导入数据按钮。

选择刚才保存的文件。

点击完成按钮。

步骤3: 修改甘特图导入的甘特图可以通过甘特图菜单中的各种设置来修改。

添加新任务选中甘特图，然后点击插入新任务按钮。

编辑任务名称双击甘特图中的文字，可以直接修改。

添加里程碑你可以通过设置任务期间为0，从而把一个任务转变成里程碑。

建立依赖首先，你可以点击选中一个任务条或者里程碑。

然后拖曳鼠标到一个新的任务条或者里程碑，一个连接线将连接它们。

或者，按下Ctrl键去选择一个任务，再右键点击需要建立依赖的任务，在右键菜单中点击链接选项。

调整任务条你可以选中一个任务，然后鼠标移动到任务的边界上开始拖动，从而调整任务的期间。

Edraw Project的各项功能均能够满足我们的实际需求。

它不会想其他软件有各种花哨的组件和功能，只需要能够立马解决问题即可。

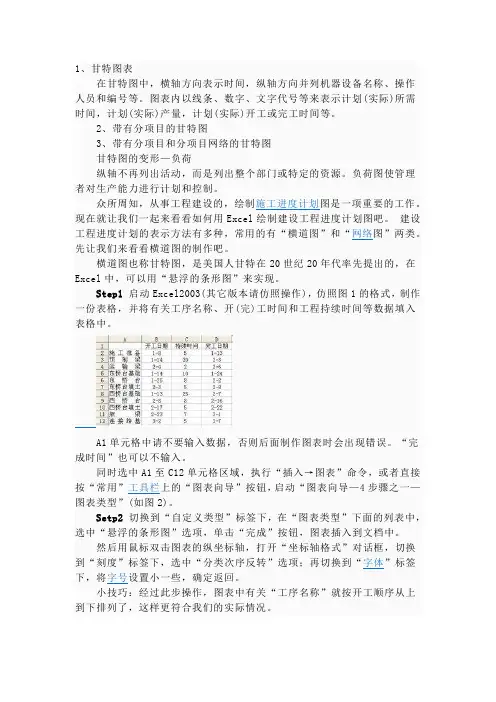

1、甘特图表在甘特图中，横轴方向表示时间，纵轴方向并列机器设备名称、操作人员和编号等。

图表内以线条、数字、文字代号等来表示计划(实际)所需时间，计划(实际)产量，计划(实际)开工或完工时间等。

2、带有分项目的甘特图3、带有分项目和分项目网络的甘特图甘特图的变形—负荷纵轴不再列出活动，而是列出整个部门或特定的资源。

负荷图使管理者对生产能力进行计划和控制。

众所周知，从事工程建设的，绘制施工进度计划图是一项重要的工作。

现在就让我们一起来看看如何用Excel绘制建设工程进度计划图吧。

建设工程进度计划的表示方法有多种，常用的有“横道图”和“网络图”两类。

先让我们来看看横道图的制作吧。

横道图也称甘特图，是美国人甘特在20世纪20年代率先提出的，在Excel中，可以用“悬浮的条形图”来实现。

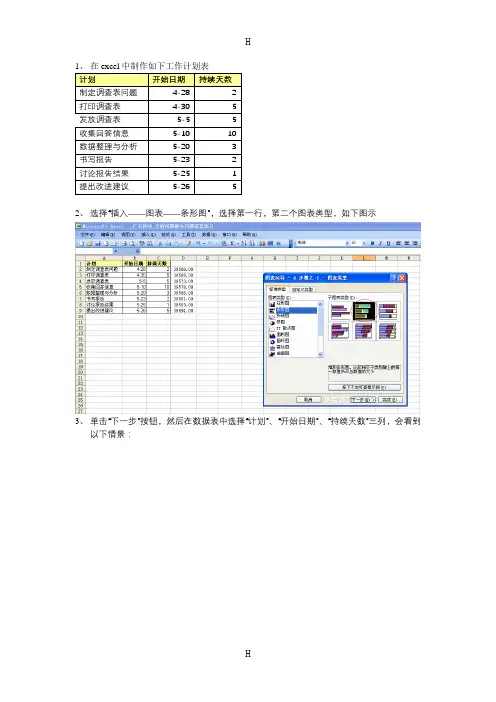

Step1启动Excel2003(其它版本请仿照操作)，仿照图1的格式，制作一份表格，并将有关工序名称、开(完)工时间和工程持续时间等数据填入表格中。

A1单元格中请不要输入数据，否则后面制作图表时会出现错误。

“完成时间”也可以不输入。

同时选中A1至C12单元格区域，执行“插入→图表”命令，或者直接按“常用”工具栏上的“图表向导”按钮，启动“图表向导—4步骤之一—图表类型”(如图2)。

Setp2切换到“自定义类型”标签下，在“图表类型”下面的列表中，选中“悬浮的条形图”选项，单击“完成”按钮，图表插入到文档中。

然后用鼠标双击图表的纵坐标轴，打开“坐标轴格式”对话框，切换到“刻度”标签下，选中“分类次序反转”选项；再切换到“字体”标签下，将字号设置小一些，确定返回。

小技巧：经过此步操作，图表中有关“工序名称”就按开工顺序从上到下排列了，这样更符合我们的实际情况。

Step3仿照上面的操作，打开横坐标轴的“坐标轴格式”对话框，在“刻度”标签中，将“最小值”和“交叉于”后面的方框中的数值都设置为“37994”(即日期2004-1-8的序列值，具体应根据实际情况确定)；同时，也在“字体”标签中，将字号设置小一些，确定返回。

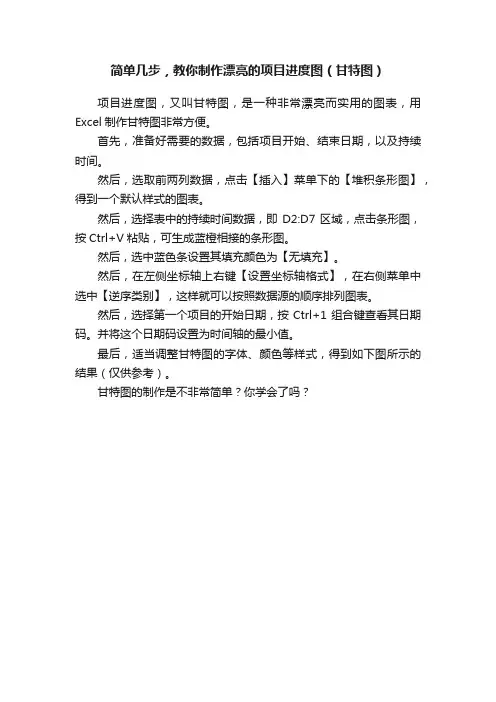

简单几步，教你制作漂亮的项目进度图（甘特图）
项目进度图，又叫甘特图，是一种非常漂亮而实用的图表，用Excel制作甘特图非常方便。

首先，准备好需要的数据，包括项目开始、结束日期，以及持续时间。

然后，选取前两列数据，点击【插入】菜单下的【堆积条形图】，得到一个默认样式的图表。

然后，选择表中的持续时间数据，即D2:D7区域，点击条形图，按Ctrl+V粘贴，可生成蓝橙相接的条形图。

然后，选中蓝色条设置其填充颜色为【无填充】。

然后，在左侧坐标轴上右键【设置坐标轴格式】，在右侧菜单中选中【逆序类别】，这样就可以按照数据源的顺序排列图表。

然后，选择第一个项目的开始日期，按Ctrl+1组合键查看其日期码。

并将这个日期码设置为时间轴的最小值。

最后，适当调整甘特图的字体、颜色等样式，得到如下图所示的结果（仅供参考）。

甘特图的制作是不非常简单？你学会了吗？。

使用EXCEL2003制作工程项目进度图—甘特图（横道图)甘特图(Gantt chart）是在20世纪初由亨利.甘特发明的,它可以让使用者清晰直观地知道哪些任务在什么时间段完成，哪些是已完成工作量，哪里是未完成工作量。

下面我们就结合一个具体例子来看一下它的制作过程:1.首先准备数据，作为项目前期规划一定会有类似下表样的数据,本例A1至E14单元数据为手工录入注＊：本表数据，纯属虚构，如有雷同，不胜荣兴！2。

在G列与H列制作已完工和未完工天数, 其中：G2的公式为:=IF(C＄16〉=E2,D2,IF(C＄16>C2，C＄16- C2,0）), 复制从G2到G14H2的公式为:=IF（C$16〈=C2,D2，IF（C＄16<E2,E2—C＄16+1，0）), 复制从H2到H143. 继续加数据，B16到C18为手工输入。

D16、D17、D18分别等于C16、C17、C18。

然后将D16：D18单元格格式由日期改成数值型。

至于为什么需要做这部分数据，后文有述. 目前只需要知道EXCEL的日期数据,从本质上来讲就是一个整数。

4. 开始作图。

首先同时选择B1到C14 和 G1到H14 两个区域。

注意数据区域的选择是，先选中B1到C14，然后按住Ctrl键不放，再选择G1到H1。

5. 然后，单击工具栏上的图表向导，选择“条形图” 中的“堆积条形图”,然后直接点完成。

6。

如果您操作正确的话，出来的图应该是下面这个样子。

在右侧的“图列”上按鼠标右键，选“清除”,同时将图表区拉长拉宽一些，因为这个图可能会有些大。

7。

拖动图表大小差不多是从19行到42行，从A列到P列（行高和列宽为默认），这里顺便提一下图表上的一些元素名称，下文会经常用到。

8。

在图表区上按鼠标右键-—〉图表区格式 --> 在"字体"页选字号为9—-〉去除自动缩放前的钩选--> 确定9。

绘图区域内，选中蓝色的数据系列 --> 右键——〉数据系列格式10。

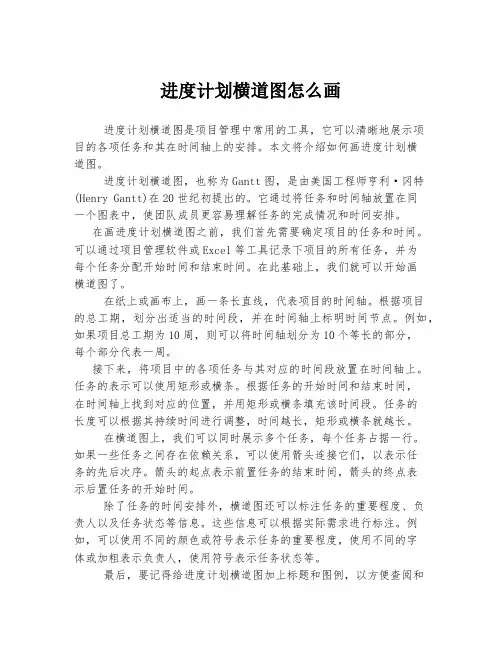

进度计划横道图怎么画进度计划横道图是项目管理中常用的工具，它可以清晰地展示项目的各项任务和其在时间轴上的安排。

本文将介绍如何画进度计划横道图。

进度计划横道图，也称为Gantt图，是由美国工程师亨利·冈特(Henry Gantt)在20世纪初提出的。

它通过将任务和时间轴放置在同一个图表中，使团队成员更容易理解任务的完成情况和时间安排。

在画进度计划横道图之前，我们首先需要确定项目的任务和时间。

可以通过项目管理软件或Excel等工具记录下项目的所有任务，并为每个任务分配开始时间和结束时间。

在此基础上，我们就可以开始画横道图了。

在纸上或画布上，画一条长直线，代表项目的时间轴。

根据项目的总工期，划分出适当的时间段，并在时间轴上标明时间节点。

例如，如果项目总工期为10周，则可以将时间轴划分为10个等长的部分，每个部分代表一周。

接下来，将项目中的各项任务与其对应的时间段放置在时间轴上。

任务的表示可以使用矩形或横条。

根据任务的开始时间和结束时间，在时间轴上找到对应的位置，并用矩形或横条填充该时间段。

任务的长度可以根据其持续时间进行调整，时间越长，矩形或横条就越长。

在横道图上，我们可以同时展示多个任务，每个任务占据一行。

如果一些任务之间存在依赖关系，可以使用箭头连接它们，以表示任务的先后次序。

箭头的起点表示前置任务的结束时间，箭头的终点表示后置任务的开始时间。

除了任务的时间安排外，横道图还可以标注任务的重要程度、负责人以及任务状态等信息。

这些信息可以根据实际需求进行标注。

例如，可以使用不同的颜色或符号表示任务的重要程度，使用不同的字体或加粗表示负责人，使用符号表示任务状态等。

最后，要记得给进度计划横道图加上标题和图例，以方便查阅和理解。

标题可以简单描述项目名称和时间范围，图例则解释了图中各个符号和颜色的含义。

在画完进度计划横道图后，可以将其复制或扫描到电脑上，方便随时查看和更新。

如果项目中的任务发生了变化，可以通过修改横道图上的任务时间和相关信息，快速反映到计划中。

手把手教你，学会甘特图项目进度图，也叫甘特图、横道图，主要用来显示各个项目。

随着时间进展的情况。

如下图所示，整个项目进度看起来是不是非常直观呢？接下来咱们就分享项目进度图的制作。

步骤1插入堆积条形图双击水平轴，根据实际的项目起始日期范围来设置最大值和最小值。

（将起始、结束日期转化为数值）单击“开始日期”系列，设置为无填充。

条形图中的顺序和数据源中的顺序相反，咱们单击垂直轴，设置为逆序类别。

设置逆序类别后，水平轴标签会跑到图表上面了。

单击水平轴标签，设置标签位置为“高”，使其在图表底部显示。

单击“计划天数”系列，设置间隙宽度为70%左右，使柱子看起来不至于太瘦。

关键步骤到了，咱们要添加一个散点图，来制作图表中的今日线。

步骤2右键单击图表→选择数据。

在【选择数据】对话框中单击【添加】按钮，将系列名称命名为“今日线”。

右键单击刚刚添加的数据系列→【更改系列图表类型】。

在【更改图表类型】对话框中选择“散点图”。

接下来为散点图指定数据。

右键单击图表→【选择数据】，在【选择数据源】对话框中单击选中“今日线”系列，再单击【编辑】按钮，x轴系列值选择B7单元格中的今日日期，Y轴设置为5。

因为咱们的数据有4个项目，希望将散点图显示的高一些，所以设置成5。

实际操作时可根据你的实际数据项目再加上1即可。

由于添加的散点图默认在次坐标轴，因此还要设置一下次要横坐标轴的最大、最小值和刚刚咱们设置的主要横坐标轴最大最小值范围相同。

先单击图表右上角的【图表元素】按钮，选中【次要横坐标轴】复选框。

选中次要横坐标轴，设置最大值和最小值。

设置次要横坐标轴标签位置为“无”选中次要纵坐标轴，设置最小值为0，设置最大值为5，这里务必手工输入，不要使用默认值，否则后面咱们添加的误差线就不能显示到底了。

设置次要纵坐标轴标签位置为“无”。

单击选中散点图，依次单击【设计】→【添加图表元素】→【误差线】→【其他误差线选项】选中散点图上的水平误差线，按Delete键删除。

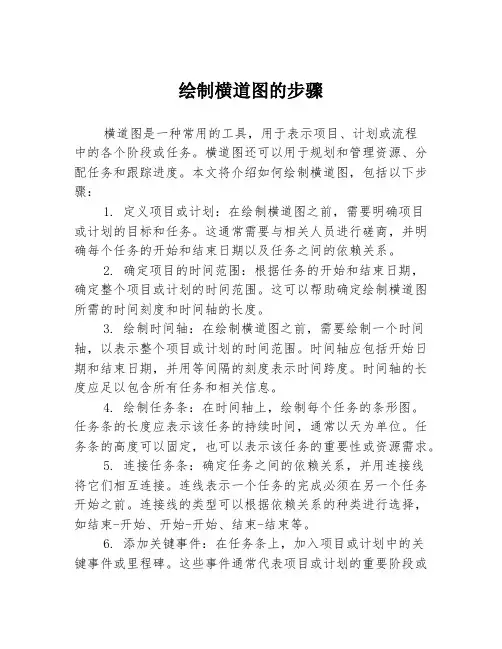

绘制横道图的步骤横道图是一种常用的工具，用于表示项目、计划或流程中的各个阶段或任务。

横道图还可以用于规划和管理资源、分配任务和跟踪进度。

本文将介绍如何绘制横道图，包括以下步骤：1. 定义项目或计划：在绘制横道图之前，需要明确项目或计划的目标和任务。

这通常需要与相关人员进行磋商，并明确每个任务的开始和结束日期以及任务之间的依赖关系。

2. 确定项目的时间范围：根据任务的开始和结束日期，确定整个项目或计划的时间范围。

这可以帮助确定绘制横道图所需的时间刻度和时间轴的长度。

3. 绘制时间轴：在绘制横道图之前，需要绘制一个时间轴，以表示整个项目或计划的时间范围。

时间轴应包括开始日期和结束日期，并用等间隔的刻度表示时间跨度。

时间轴的长度应足以包含所有任务和相关信息。

4. 绘制任务条：在时间轴上，绘制每个任务的条形图。

任务条的长度应表示该任务的持续时间，通常以天为单位。

任务条的高度可以固定，也可以表示该任务的重要性或资源需求。

5. 连接任务条：确定任务之间的依赖关系，并用连接线将它们相互连接。

连线表示一个任务的完成必须在另一个任务开始之前。

连接线的类型可以根据依赖关系的种类进行选择，如结束-开始、开始-开始、结束-结束等。

6. 添加关键事件：在任务条上，加入项目或计划中的关键事件或里程碑。

这些事件通常代表项目或计划的重要阶段或完成任务的标志。

关键事件可以用粗线条或标注的方式表示，并在左侧或右侧标注事件的名称和日期。

7. 添加约束：在任务条中，添加任何必要的约束条件，例如最早开始时间、最晚结束时间、资源限制等。

8. 添加注释：在横道图的边缘或下方，添加注释，以解释横道图中的任务和依赖关系。

例如，可以解释每个任务的目标和责任人，以及整个项目或计划的目标和截止日期。

9. 审查和修改：绘制横道图后，需要对横道图进行审核和修改。

这可以帮助确保横道图准确反映项目或计划的关键任务和依赖关系。

10. 共享和更新：完成横道图后，需要与项目团队和其他相关人员进行共享，并定期更新和维护横道图，以反映实际进展和变化。

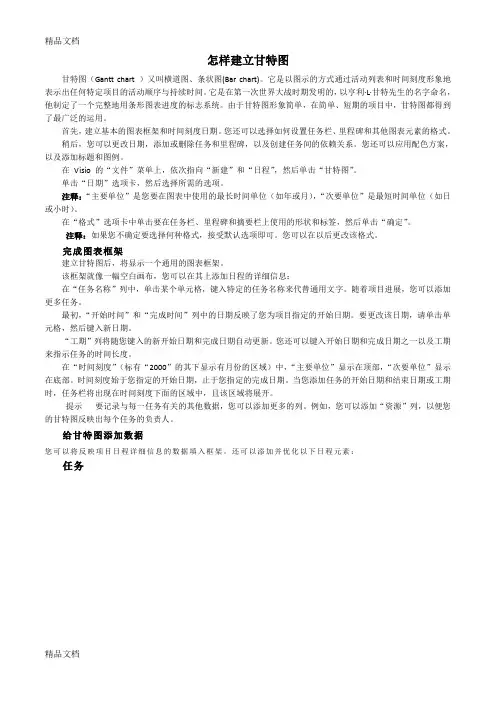

怎样建立甘特图甘特图（Gantt chart ）又叫横道图、条状图(Bar chart)。

它是以图示的方式通过活动列表和时间刻度形象地表示出任何特定项目的活动顺序与持续时间。

它是在第一次世界大战时期发明的，以亨利·L·甘特先生的名字命名，他制定了一个完整地用条形图表进度的标志系统。

由于甘特图形象简单，在简单、短期的项目中，甘特图都得到了最广泛的运用。

首先，建立基本的图表框架和时间刻度日期。

您还可以选择如何设置任务栏、里程碑和其他图表元素的格式。

稍后，您可以更改日期，添加或删除任务和里程碑，以及创建任务间的依赖关系。

您还可以应用配色方案，以及添加标题和图例。

在Visio 的“文件”菜单上，依次指向“新建”和“日程”，然后单击“甘特图”。

单击“日期”选项卡，然后选择所需的选项。

注释：“主要单位”是您要在图表中使用的最长时间单位（如年或月），“次要单位”是最短时间单位（如日或小时）。

在“格式”选项卡中单击要在任务栏、里程碑和摘要栏上使用的形状和标签，然后单击“确定”。

注释：如果您不确定要选择何种格式，接受默认选项即可。

您可以在以后更改该格式。

完成图表框架建立甘特图后，将显示一个通用的图表框架。

该框架就像一幅空白画布，您可以在其上添加日程的详细信息：在“任务名称”列中，单击某个单元格，键入特定的任务名称来代替通用文字。

随着项目进展，您可以添加更多任务。

最初，“开始时间”和“完成时间”列中的日期反映了您为项目指定的开始日期。

要更改该日期，请单击单元格，然后键入新日期。

“工期”列将随您键入的新开始日期和完成日期自动更新。

您还可以键入开始日期和完成日期之一以及工期来指示任务的时间长度。

在“时间刻度”（标有“2000”的其下显示有月份的区域）中，“主要单位”显示在顶部，“次要单位”显示在底部。

时间刻度始于您指定的开始日期，止于您指定的完成日期。

当您添加任务的开始日期和结束日期或工期时，任务栏将出现在时间刻度下面的区域中，且该区域将展开。
