基于单片机的篮球比赛电子记分牌-仿真图+完整程序

编号毕业实践报告题目基于单片机的篮球赛计时计分器设计学生姓名姜韬学号 07110414专业通信技术班级 071104指导教师刘佳2010年 5 月目录摘要 (4)第一章绪论 (5)1.1 引言 (5)1.2 选题的背景和意义................................................................... .. (5)第二章设计的总体方案 (6)2.1 系统构成框图 (6)2.2 器件选择 (6)2.3 基本功能介绍 (7)2.3.1 赛程时间设置 (7)2.3.2 赛程时间启动/停止设置 (7)2.3.3 比分交换控制 (7)2.3.4 比分刷新控制 (7)2.3.5 24s显示控制 (7)2.3.6 计时计分显示 (8)2.3.7 计时结束后报警 (8)第三章硬件部分设计 (9)3.1 AT89C51单片机 (9)3.1.1 AT89C51功能特性 (9)3.2 计时电路设计 (9)3.2.1显示器及其接口 (9)3.2.2 定时器/计数器 (15)3.2.3 报警电路 (18)3.2.4 计时电路 (19)3.3 计分电路设计 (19)3.3.1 串行接口 (19)3.3.2比分校正控制电路 (23)3.3.3 计分电路 (23)3.4 计时计分器的工作过程 (24)第四章系统的软件设计 (26)4.1 主程序 (27)4.1.1 主程序流程图 (27)4.1.2 主程序 (28)4.2 中断程序设计 (32)第五章系统调试 (34)结束语 (35)致谢 (36)参考文献 (37)附录 (38)基于单片机的篮球赛计时计分器设计摘要随着单片机在各个领域的广泛应用，许多用单片机作控制的球赛计时计分器也应运产生，如用单片机控制LCD液晶显示器的计时计分器，用单片机控制LED七段显示器的计时计分器等等。

本设计的篮球赛计时计分器以AT89C51单片机为核心元件，利用它内部的计数器T0完成比赛的计时，通过7段共阴LED来显示比分和时间。

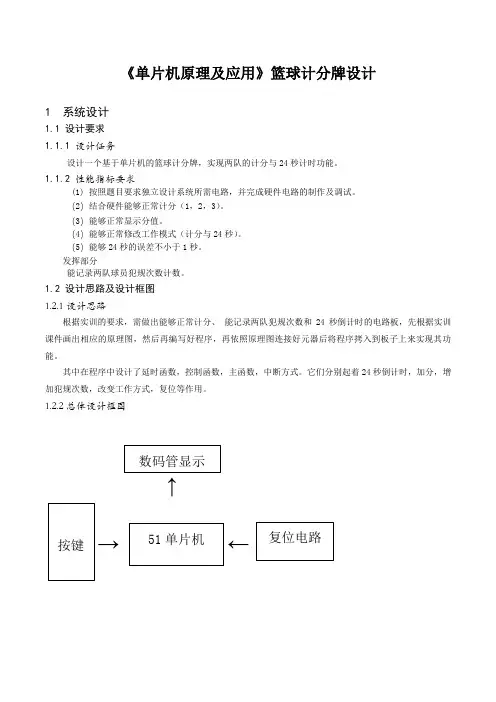

《单片机原理及应用》篮球计分牌设计1 系统设计1.1 设计要求1.1.1 设计任务设计一个基于单片机的篮球计分牌，实现两队的计分与24秒计时功能。

1.1.2 性能指标要求(1) 按照题目要求独立设计系统所需电路，并完成硬件电路的制作及调试。

（2）结合硬件能够正常计分（1，2，3）。

（3）能够正常显示分值。

（4）能够正常修改工作模式（计分与24秒）。

（5）能够24秒的误差不小于1秒。

发挥部分能记录两队球员犯规次数计数。

1.2 设计思路及设计框图1.2.1设计思路根据实训的要求，需做出能够正常计分、 能记录两队犯规次数和24秒倒计时的电路板，先根据实训课件画出相应的原理图，然后再编写好程序，再依照原理图连接好元器后将程序拷入到板子上来实现其功能。

其中在程序中设计了延时函数，控制函数，主函数，中断方式。

它们分别起着24秒倒计时，加分，增加犯规次数，改变工作方式，复位等作用。

1.2.2总体设计框图→ ←2 各个模块程序的设计本次实训总共设计了4个模块，分别为数码管显示模块，由按键控制的控制模块，振荡电路模块，复位模块和蜂鸣器模块。

先对数码管进行段码的定义，由于本电路使用16位计时器的计时中断法，所以要循环20次才可到达1秒定时，当24s结束时蜂鸣器响。

并且然使用延时程序来给比赛双方加分和记录双方队员犯规的次数。

3 调试过程（1）先是用万用表将实训给予的元器件进行短路和断路的检查。

（2）然后利用proteus软件将已经设计好的原理图进行电路仿真测试，当仿真所显示出来的功能达到实训要求的功能时，就可以按照原理图把元器件插入到电路板上并进行焊接。

（3）完成焊接后，先是用万用表进行电路测试，检查是否存在短路，断路和虚焊等电路问题。

检查完后，把电源，地线和数据转接口连接好就将程序拷入到电路板中。

然后进行按钮功能的测试，发现数码管无法显示出来。

（4）得知是数码管模块出了问题后便开始进行逐一排查。

经过查阅资料得知A102J排阻要串联一个电阻才能使P0口高电平输出，从而让数码管点亮。

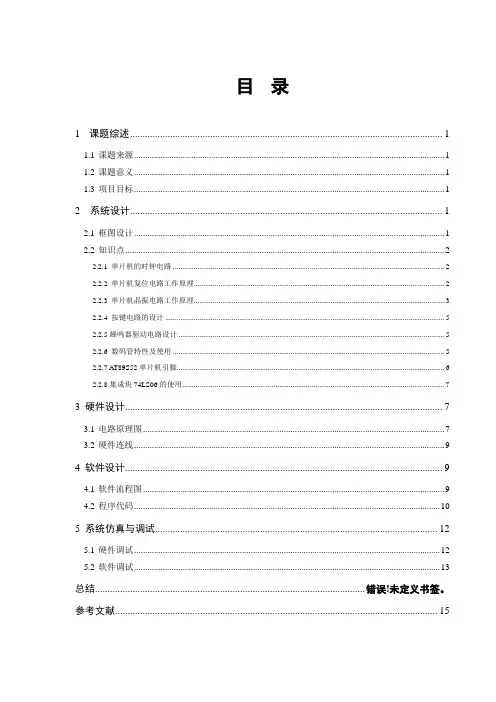

目录1 课题综述 (1)1.1课题来源 (1)1.2课题意义 (1)1.3项目目标 (1)2 系统设计 (1)2.1框图设计 (1)2.2知识点 (2)2.2.1 单片机的时钟电路 (2)2.2.2 单片机复位电路工作原理 (2)2.2.3 单片机晶振电路工作原理 (3)2.2.4 按键电路的设计 (5)2.2.5蜂鸣器驱动电路设计 (5)2.2.6 数码管特性及使用 (5)2.2.7 A T89S52单片机引脚 (6)2.2.8集成块74LS06的使用 (7)3 硬件设计 (7)3.1电路原理图 (7)3.2硬件连线 (9)4 软件设计 (9)4.1软件流程图 (9)4.2程序代码 (10)5 系统仿真与调试 (12)5.1硬件调试 (12)5.2软件调试 (13)总结............................................................................................................ 错误!未定义书签。

参考文献 (15)1 课题综述1.1 课题来源单片机是一个单芯片形态,面向控制对象的嵌入式应用计算机系统.它的出现及发展使计算机技术从通用型数值计算领域进入到智能化的控制领域。

由于本次设计的简单篮球记分牌体积小，故要求其控制器体积更小以便能嵌入其结构之中。

单片机以微小的体积和编程的灵活性而产生多种控制功能，完全可以满足需求。

可以适应不同规则下操作。

1.2 课题意义现在大多数比赛活动中都会遇到需要向观众和选手展示选手得分的情况，需要用到比赛记分牌。

在目前的市场上，普通计分牌系统都需要几百块，价钱比较高。

本项目设计的记分牌系统，电路简易，灵敏可靠，具有一定的使用价值和竞争价值。

1.3 项目目标基于AT89S52单片机比赛记分牌，采用12MHz晶振。

项目具体要求如下：(1) 启动时显示为10分。

(2)当得分的时候加上相应的分数，失分时减去相应的分数。

毕业设计作品（产品）作品名称基于单片机AT89C51篮球比赛计时计分系统设计二级学院电气工程学院专业电气自动化班级电气1303学生姓名陈勇杰学号201320130074指导教师郑斌2015年11 月目录摘要 (1)第一章绪论 (2)1.1设计背景 (2)1.2设计目的 (2)1.3设计要求 (3)第二章系统硬件电路设计 (4)2.1单片机概述 (4)2.2 AT89C51性能介绍 (4)2.3振荡电路 (7)2.4 LED显示电路 (8)2.5按键控制电路 (11)第三章系统软件设计方案 (12)3.1系统总流程图 (12)3.2计时器显示流程图 (13)3.3计分器显示流程图 (15)第四章仿真与调试 (18)4.1软件简介 (18)4.2仿真结果 (19)总结 (22)致谢 (24)参考文献 (25)附录1 源程序 (26)摘要【摘要】本课题中的系统主要使用AT89C51芯片作为核心元件，结合外部的显示电路及按键控制电路，构成了一个篮球计时计分器。

整体电路主要由AT89C51芯片、按键控制、显示模块、报警模块这四个模块组成。

设计中主要使用Keil软件和Proteus软件。

Keil软件主要用来对C语言程序进行编译。

Proteus软件主要用来对硬件电路进行仿真。

整个设计可以实现计分显示、计时显示和比赛结束报警等功能。

设计结果表明，在篮球比赛中使用计时计分器可以准确的记录比分和比赛时间，也可以增加篮球比赛的观赏性。

【关键词】AT89C51，篮球，计时器，计分器第一章绪论本文介绍的是基于单片机控制的篮球计时计分器的发展和前景，论述其系统的组成框图，对各部分电路的功能及其器件进行论证，主要包括篮球计时计分器的显示电路，复位电路、振荡电路、按键控制电路的实现方案及各部分电路使用器件。

并设计软件部分的程序流程图、编写相应的程序。

最后，应用Proteus软件，实现了功能仿真。

1.1设计背景在日常生活中单片机将我们的生活变的更加智能，许多繁琐的系统如果改由单片机进行设计，便能使系统更简洁、更智能。

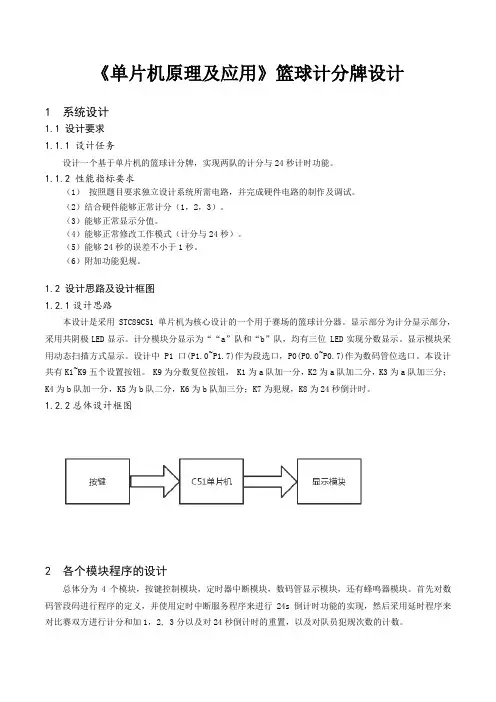

《单片机原理及应用》篮球计分牌设计1 系统设计1.1 设计要求1.1.1 设计任务设计一个基于单片机的篮球计分牌，实现两队的计分与24秒计时功能。

1.1.2 性能指标要求（1）按照题目要求独立设计系统所需电路，并完成硬件电路的制作及调试。

（2）结合硬件能够正常计分（1，2，3）。

（3）能够正常显示分值。

（4）能够正常修改工作模式（计分与24秒）。

（5）能够24秒的误差不小于1秒。

（6）附加功能犯规。

1.2 设计思路及设计框图1.2.1设计思路本设计是采用STC89C51单片机为核心设计的一个用于赛场的篮球计分器。

显示部分为计分显示部分，采用共阴极LED显示。

计分模块分显示为““a”队和“b”队，均有三位 LED实现分数显示。

显示模块采用动态扫描方式显示。

设计中 P1 口(P1.0~P1.7)作为段选口，P0(P0.0~P0.7)作为数码管位选口。

本设计共有K1~K9五个设置按钮。

K9为分数复位按钮， K1为a队加一分，K2为a队加二分，K3为a队加三分；K4为b队加一分，K5为b队二分，K6为b队加三分；K7为犯规，K8为24秒倒计时。

1.2.2总体设计框图2 各个模块程序的设计总体分为4个模块，按键控制模块，定时器中断模块，数码管显示模块，还有蜂鸣器模块。

首先对数码管段码进行程序的定义，并使用定时中断服务程序来进行24s倒计时功能的实现，然后采用延时程序来对比赛双方进行计分和加1，2, 3分以及对24秒倒计时的重置，以及对队员犯规次数的计数。

3 调试过程焊接完成后需要用万用表对各个焊点进行测试，测试各个是否虚焊或者相邻焊点之间是否短接，尽可能避免焊接上的错误。

在电路板刚刚焊好后，与以前制作的单片机板连接在一起，接好电路，烤入程序后发现第一个数码管的C段一直处于亮的状态，经检查后确定不是硬件出现的问题，试着重新将程序烤入单片机中，显示结果果然变得正常实践成功。

4 功能测试4.1 测试仪器与设备万用表、下载线、Keil uVision4软件、Proteus 8 Professional软件。

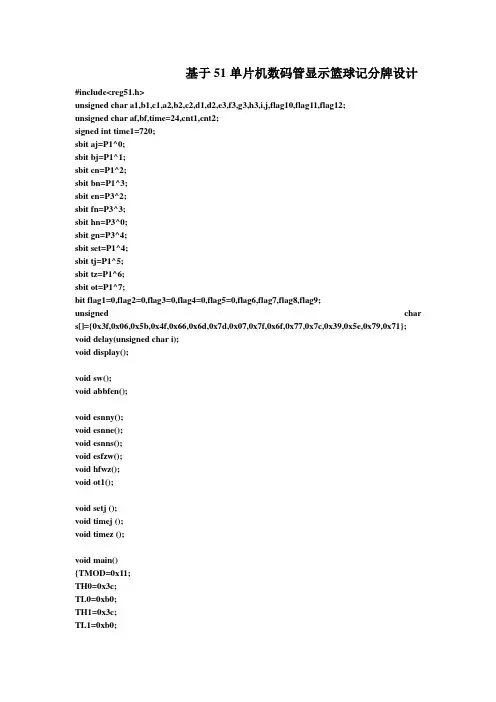

基于51单片机数码管显示篮球记分牌设计#include<reg51.h>unsigned char a1,b1,c1,a2,b2,c2,d1,d2,e3,f3,g3,h3,i,j,flag10,flag11,flag12;unsigned char af,bf,time=24,cnt1,cnt2;signed int time1=720;sbit aj=P1^0;sbit bj=P1^1;sbit cn=P1^2;sbit bn=P1^3;sbit en=P3^2;sbit fn=P3^3;sbit hn=P3^0;sbit gn=P3^4;sbit set=P1^4;sbit tj=P1^5;sbit tz=P1^6;sbit ot=P1^7;bit flag1=0,flag2=0,flag3=0,flag4=0,flag5=0,flag6,flag7,flag8,flag9;unsigned char s[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71}; void delay(unsigned char i);void display();void sw();void abbfen();void esnny();void esnne();void esnns();void esfzw();void hfwz();void ot1();void setj ();void timej ();void timez ();void main(){TMOD=0x11;TH0=0x3c;TL0=0xb0;TH1=0x3c;TL1=0xb0;ET0=1;ET1=1;while(1){display();abbfen();sw();esnny();esnne();esnns();esnne();esfzw();hfwz();timej ();timez ();setj ();ot1();}}void delay(unsigned char i ) {unsigned char j,k;for (k=0;k<i;k++)for (j=0;j<10;j++);}void display(){a1=af/100;b1=af%100/10;c1=af%100%10;P2=0x00;P0=s[a1];delay(2);P2=0x01;P0=s[b1];delay(2);P2=0x02;P0=s[c1];delay(2);P0=s[10];delay(2);a2=bf/100;b2=bf%100/10;c2=bf%100%10;P2=0x04;P0=s[10];delay(2);P2=0x05;P0=s[a2];delay(2);P2=0x06;P0=s[b2];delay(2);P2=0x07;P0=s[c2];delay(2);e3=time1/60/10;f3=time1/60%10; g3=time1%60/10; h3=time1%60%10;P2=0x08;P0=s[e3];delay(2);P2=0x09;P0=s[f3];delay(2);P2=0x0a;P0=s[g3];delay(2);P2=0x0b;P0=s[h3];delay(2);d1=time/10;d2=time%10;P2=0x0c;delay(2);P2=0x0d;P0=s[d2];delay(2);}void abbfen(){if(aj==0){delay(10);}if(aj==0){flag1=1;}if(flag1==1&&aj==1) {flag1=0;af++;}}void sw(){if(bj==0){delay(10);}if(bj==0){flag2=1;}if(flag2==1&&bj==1) {flag2=0;bf++;}}void esnny(){if(cn==0){delay(10);}if(cn==0){flag3=1;}if(flag3==1&&cn==1) {flag3=0;TR0=1;}}void esnne(){if(bn==0){delay(10);}{flag4=1;}if(flag4==1&&bn==1) {flag4=0;TR0=0;}}void esfzw(){if(en==0){delay (10);}if(en==0){flag5=1;}if(flag5==1&&en==1) {flag5=0;TR1=1;}}void esnns(){if (fn==0){delay (10);}if(fn==0){flag6=1;}if(flag6==1&&en==1) {flag6=0;TR1=0;}}void hfwz(){if (gn==0){delay (10);}if(gn==0){flag7=1;}if(flag7==1&&gn==1) {flag7=0;time=24;}}void setj (){if (set==0){delay (10);}if(set==0){flag10=1;}if(flag10==1&&set==1){ flag10=0;j++;if (j==3) j=0;}}void ot1(){if (ot==0){delay (10);}if(ot==0){flag12=1;}if(flag12==1&&ot==1){flag12=0;time1=300;}}void timej (){if (tj==0){delay (10);}if(tj==0){flag8=1;}if(flag8==1&&tj==1){flag8=0;switch(j){case 0x00:break;case 0x01:time1--; break;case 0x02:time1=time1-60;break; default:break;}}}void timez (){if (tz==0){delay (10);}if(tz==0){flag9=1;}if(flag9==1&&tz==1){flag9=0;switch(j){case 0x00:break;case 0x01:time1++; break;case 0x02:time1=time1+60;break; default:break;}}}void int1()interrupt 1{TH0=0x3c;TL0=0xb0;cnt1++;if(cnt1==21){cnt1=0;time1--;}if(time1==-1){time1=720;}}void int3()interrupt 3{TH1=0x3c;TL1=0xb0;cnt2++;if(cnt2==21){cnt2=0;time--;if(time==-1){time=24;hn=0;hn=1;}}}。

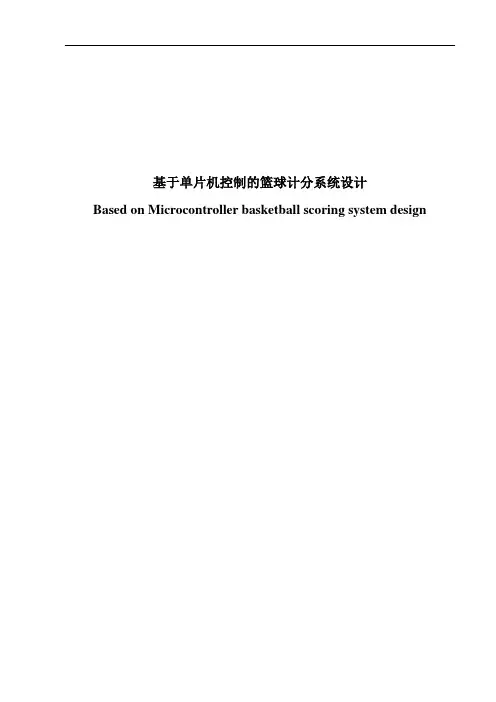

基于单片机控制的篮球计分系统设计Based on Microcontroller basketball scoring system design摘要当下篮球运动越来越受大众欢迎，篮球比赛也越来越多，传统记分牌不够方便，该设计基于89C51单片机设计，可满足一般篮球赛事需要，具有比赛小节计时显示、24秒计时以及比赛分数的实时显示功能，比赛小节时间计时及24秒计时都使用倒计时显示，可有裁判控制开始、暂停，比赛分数使用双方各使用三位七段数码管显示，也由裁判控制分数加减。

整个系统结构简单实用，运行稳定，方便操作。

关键字：记分牌、单片机、计时SummaryMoment more and more popular basketball, basketball game more and more, traditional scoreboard is not convenient enough, the design is based on 89C51 microcontroller designed to meet the general needs basketball tournament, with game time display section, 24 seconds chronograph and game scores real-time display function, the game section and 24 seconds time timekeeping timing countdown display is used, the referee can control start, pause, game scores with two sides each with three seven-segment LED display, also controlled by the referee fraction addition and subtraction. The entire system is simple and practical, stable, easy to operate.Keywords: Scoreboard, microcontroller, timing目录前言 (3)一、系统方案设计 (4)1.1 总体方案 (4)1.1.1 设计内容 (4)1.1.2 设计要求 (4)1.2 系统组成 (4)二、硬件设计 (5)2.1 AT89C51的介绍 (5)2.2 复位电路 (5)2.3 键盘控制电路 (5)2.4 显示电路 (6)三、软件设计 (7)3.1 主程序设计 (7)3.2 键盘识别及处理程序设计 (8)3.3 显示子程序设计 (9)四、系统调试 (9)4.1 软件模拟调试 (9)五、总结 (9)附录 (11)电路原理图： (11)程序源代码： (12)前言体育比赛记分系统是对体育比赛过程中所产生的比分等数据进行快速采集记录，加工处理，传递利用的信息系统。

<<电子设计自动化EDA技术>>课程设计报告题目: 篮球比赛记分牌姓名:院系:专业:学号:指导教师:完成时间: 年月日目录1 课程设计题目`内容与要求………………………1.1 设计内容1.2 具体要求2系统设计…………………………2.1 设计思路2.2 系统原理3 系统实现……………………………………………4 系统仿真……………………………………………5硬件验证(操作)说明………………………………6 总结…………………………………………………7参考书目……………………………………………一、课程设计题目、内容与要求1.1课程设计的题目: 篮球比赛记分牌1、1.2课程设计内容:2、根据比赛实际情况记录两队得分, 罚球进的1分, 进球的2分；3、记分牌要具有纠错功能, 能减1分、2分功能；4、利用3个译码显示管输出比赛的分；二、系统设计2.1设计思路:篮球比赛记分牌是记录两队比赛的得分情况, 并能够进行纠错功能；根据系统设计的要求, 篮球记分牌的电路原理框图如下：2.2 系统原理与设计说明系统各个模块的功能如下:1.D触发器电路模块实现翻转功能当出错时, 输出为1, 使电路回到上一个正确的状态。

2.4为二进制全加器电路模块实现加法计数功能。

3、移位寄存器电路模块保存比赛两队得分情况的4个相邻状态, 出错时将调用上一个正确状态。

4.二选一数据选择器电路模块用来控制移位寄存器5. LED数码管驱动电路模块三、系统实现各模块电路的源程序如下:1、D触发器电路模块及程序:set输入(Q=1), 清零应该可以用复位键reset吧(Q=0)。

library ieee;use ieee.std_logic_1164.all;entity sync_rsdff isport(d,clk : in std_logic;set : in std_logic;reset: in std_logic;q,qb : out std_logic);end sync_rsdff;architecture rtl_arc of sync_rsdff isbeginprocess(clk)beginif (clk'event and clk='1') thenif(set='0' and reset='1') thenq<='1';qb<='0';elsif (set='1' and reset='0') thenq<='0';qb<='1';elseq<=d;qb<=not d;end if;end if;end process;end rtl_arc;移位寄存器模块电路及程序:library IEEE;use IEEE.std_logic_1164.all;entity shft_reg isport (DIR : in std_logic;CLK : in std_logic;CLR : in std_logic;SET : in std_logic;CE : in std_logic;LOAD : in std_logic;SI : in std_logic;DATA : in std_logic_vector(3 downto 0);data_out : out std_logic_vector(3 downto 0) );end shft_reg;architecture shft_reg_arch of shft_reg issignal TEMP_data_out : std_logic_vector(3 downto 0);beginprocess(CLK)beginif rising_edge(CLK) thenif CE = '1' thenif CLR = '1' thenTEMP_data_out <= "0000";elsif SET = '1' thenTEMP_data_out <= "1111";elsif LOAD = '1' thenTEMP_data_out <= DATA;elseif DIR = '1' thenTEMP_data_out <= SI & TEMP_data_out(3 downto 1);elseTEMP_data_out <= TEMP_data_out(2 downto 0) & SI;end if;end if;end if;end if;end process;data_out <= TEMP_data_out;end architecture;3.二选一数据选择器电路模块及程序:entity mux isport(do,d1:in bit;sel:in bit;q:out bit);end mux;architecture a of mux isbeginq<=(do and sel)or(not sel and d1);end a;4.加法计数器的电路模块及程序:LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY add4 ISPORT(a1,a2,a3,a4:IN STD_LOGIC;b1,b2,b3,b4:IN STD_LOGIC;sum1,sum2,sum3,sum4:OUT STD_LOGIC;cout4:OUT STD_LOGIC);END add4;ARCHITECTURE add_arc OF add4 ISSIGNAL cout1,cout2,cout3:STD_LOGIC;COMPONENT halfaddPORT(a,b:IN STD_LOGIC;sum,hcarry:OUT STD_LOGIC);END COMPONENT;COMPONENT fulladdPORT(in1,in2,cin:STD_LOGIC;fsum,fcarry:OUT STD_LOGIC);END COMPONENT;BEGINu1:halfadd PORT MAP(a=>a1,b=>b1,sum=>sum1,hcarry=>cout1);u2:fulladd PORT MAP(in1=>a2,in2=>b2,cin=>cout1,fsum=>sum2,fcarry=>cout2);u3:fulladd PORT MAP(in1=>a3,in2=>b3,cin=>cout2,fsum=>sum3,fcarry=>cout3);u4:fulladd PORT MAP(in1=>a4,in2=>b4,cin=>cout3,fsum=>sum4,fcarry=>cout4);END add_arc;5.七段译码电路及程序:library ieee;use ieee.std_logic_1164.all;entity deled isport(datain:in std_logic_vector(3 downto 0);qout:out std_logic_vector(6 downto 0));end deled;architecture func of deled isbeginprocess(datain)beginif datain= "0000" then qout<="1111110";elsif datain= "0001" then qout<="0110000";elsif datain= "0010" then qout<="1101101";elsif datain= "0011" then qout<="1111001";elsif datain= "0100" then qout<="0110011";elsif datain= "0101" then qout<="1011011";elsif datain= "0110" then qout<="1011111";elsif datain= "0111" then qout<="1110000";elsif datain= "1000" then qout<="1111111";elsif datain= "1001" then qout<="1111011";else null;end if;end process;end func;四、系统仿真1.D触发器电路模块仿真波形:2.移位寄存器模块电路仿真波形:3.二选一数据选择器电路模块仿真波形:4.加法计数器的电路模块仿真波形:5.七段译码电路仿真波形:五﹑硬件验证说明这次设计采用的硬件电路有芯片EP1K10TC100-3,实验板上标准时钟电路、LED 显示等, 六、总结七、参考书目[1]《PLD与数字系统设计》李辉西安电子科技大学出版社 2005[2]《EDA技术及可编程逻辑器件应用实训》沈明山北京科学出版社 2004[3]《VHDL数字系统设计与高层次综合》林敏方颖立著北京: 电子工业出版社2002[4]《VHDL程序设计》曾繁泰陈美金著北京: 清华大学出版社 2001[5]《EDA技术实验与课程设计》曹昕燕周风臣清华大学出版社 2005[6]《PLD器件与EDA技术》李冬梅北京广播学院出版社2000。

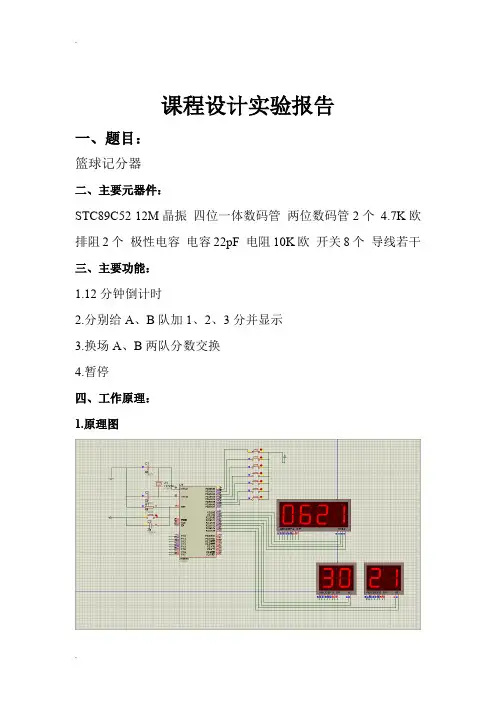

课程设计实验报告一、题目：篮球记分器二、主要元器件：STC89C52 12M晶振四位一体数码管两位数码管2个4.7K欧排阻2个极性电容电容22pF 电阻10K欧开关8个导线若干三、主要功能：1.12分钟倒计时2.分别给A、B队加1、2、3分并显示3.换场A、B两队分数交换4.暂停四、工作原理：1.原理图2.方框图3.实物图开始置首显示码初始值定时器0初始化开放EA和TR0显示12分钟倒计时循环检查开关是否按下4.程序#include<reg51.h>unsigned char code seg[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x00,0x90 }; int i=11,j=59,a=0,b=0,m=0,n=0,temp,s=0,r=24,k;sbit aa=P0^0;sbit bb=P0^1;sbit one=P0^2;sbit two=P0^3;sbit three=P0^4;sbit exchange=P0^5;sbit stop=P0^6;sbit led=P3^6;sbit tt=P3^7;void delay(int x){int w,q;for(w=0;w<x;w++)for(q=0;q<120;q++);}void display(int i,int j,int a,int b){P2 = 0x01;P1 = seg[i/10];delay(1);P2 = 0x00;P2 = 0x02;P1 = seg[i%10];delay(1);P2 = 0x00;P2 = 0x04;P1 = seg[j/10];delay(1);P2 = 0x00;P2 = 0x08;P1 = seg[j%10];delay(1);P2 = 0x00;P2= 0x10;P1 = seg[a/10];delay(1);P2= 0x00;P2= 0x20;P1 = seg[a%10];delay(1);P2 = 0x00;P2 = 0x40;P1 = seg[b/10];delay(1);P2 = 0x00;P2= 0x80;P1 = seg[b%10];delay(1);P2 = 0x00;}void time0() interrupt 1{TH0 = 0xb1;TL0 = 0xe0;m++;if(m==50){m=0;j--;if(j==-1)j = 59;n++;if(n==60){n=0;i--;if(i==0&&j==0){ET0=1;TR0 = 1;}}}display(i,j,a,b);}void main(){P0 = 0x00;display(12,0,0,0);TMOD = 0x01;TH0 = 0xb1;TL0 = 0xe0;IE = 0x82;TR0 = 1;while(1){if(aa==1&&one==1){a++;display( i, j, a, b);while(one==1);}else if(aa==1&&two==1){ a=a+2;display( i, j, a, b);while(two==1);}else if(aa==1&&three==1){a=a+3;display( i, j, a, b);while(three==1);}else if(bb==1&&one==1){b++;display( i, j, a, b);while(one==1);}else if(bb==1&&two==1){ b=b+2;display( i, j, a, b);while(two==1);}else if(bb==1&&three==1){ b=b+3;display( i, j, a, b);while(three==1);}else if(exchange==1){temp = a;a = b;b = temp;delay(500);}else if(stop==1){ET0=0;TR0=0;while(stop==1);while(stop==0);while(stop==1){ET0=1;TR0=1;}}}}五、工作过程：初始化定时器T0，并开启T0中断，十二分钟倒计时开始工作，每隔20uS数码管显示分、秒，循环检查各开关是否按下并做相应处理。

1.设计任务和性能指标1.1设计任务利用单片机完成篮球比赛计分器，倒计时器，能更改时间和记分。

1.2性能指标（1）计分器能实现0-99的分数显示。

（2）倒计时器能实现12分钟倒计时的准确显示，能实现暂停，时间的更改，倒计时完毕实现上下半场的自动更换。

（3）能够实现场次的手动更换。

2 设计方案2.1任务分析模拟篮球比赛计分器就是用单片机来控制一个矩阵键盘和数码管，模拟真实的篮球计分器，两个LED灯来表示上下半场，利用数码管倒计数表示倒计时和记分，再使用矩阵键盘来更改分数和倒计时。

2.2方案设计根据设计的要求可知，系统的硬件原理框图如下图所示。

系统硬件框图单片机选用的是STC89C52RC，它与8052系列单片机全兼容，但其内部带有8KB的FLA SH ROM，设计时无需外接程序存储器，为设计和调试带来极大的方便。

倒计时和记分使用三个数码管来显示，同时需要对三个数码管进行显示。

键盘系统可以根据系统的需要设置不同的键的个数，可以选择线式键盘或矩阵式键盘，若单片机的IO口不够用时，可以考虑扩展8255或8155满足系统的要求。

软件方案方面，软件可由汇编语言完成，也可由C语言完成。

软件设计可以分为以下几个功能模块：主程序：初始化。

键盘监控模块：实现实时的硬盘监控。

场次模块：实现场次更换。

时间更改模块：实现时间更改。

分数更改模块：记分。

倒计时模块：定时器的中断服务子程序，完成1ms的时间定时，实现时间的精确倒数。

3 系统硬件设计3.1单片机的最小系统STC公司生产的STC89C52RC单片机它是硬件电路的核心部分，时钟电路晶振使用11.0592MHz，复位电路采取按键复位方式。

单片机系统的时钟电路单片机系统的复位电路3.2电源电路设计电源用5V直流直接供电。

3.3数码管显示电路显示电路采用2个2位共阳数码管，P0作为数码管的输出，P1.1，P1.2分别作为数与位的选择。

分数显示电路倒计时显示电路锁存器电路3.4矩阵键盘电路键盘电路使用12键九宫格模式，使用P2.0-P2.6进行键盘的监控。

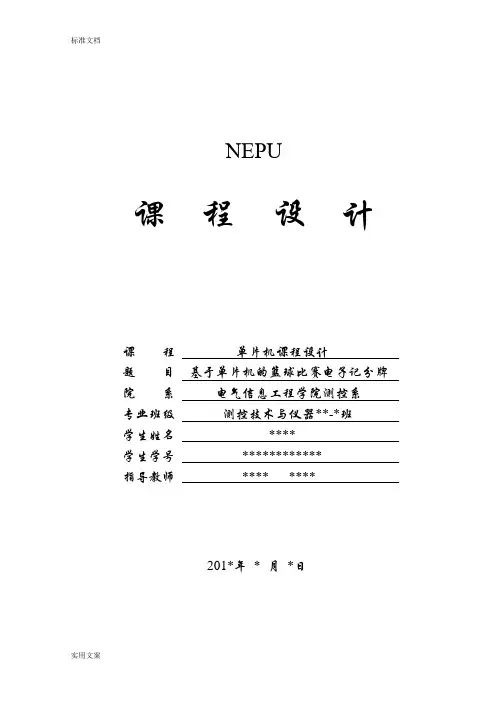

NEPU课程设计课程单片机课程设计题目基于单片机的篮球比赛电子记分牌院系电气信息工程学院测控系专业班级测控技术与仪器**-*班学生姓名****学生学号************指导教师**** ****201*年* 月*日NEPU课程设计任务书课程单片机课程设计题目基于单片机的篮球比赛电子记分牌专业测控技术与仪器姓名**** 学号************* 一、任务以AT89C51单片机为控制核心，遵循篮球比赛规则，设计一款具有记录比赛分数，比赛剩余时间等基本功能的电子记分牌。

二、设计要求[1] 要求能实时记录比赛的分数、剩余时间。

[2] 通过对AT89C51单片机的编程，实现比分和剩余时间的显示。

[3] 设计篮球24秒定时器、剩余5秒时发出提示音。

[4] 提交设计报告、电路图及程序源码。

三、参考资料[1] 张毅刚.单片机原理及应用[M].北京:高等教育出版社,2004.[2] 刘润华,刘立山.模拟电子技术[J].山东:石油大学出版社,2003.[3] 周润景,张丽娜等.PROTEUS入门教程[M].北京:机械工业出版社,2007.[4] 尹仕.电工电子制作基础[M].武汉:华中科技大学出版社,2008.[5] 彭介华.电子技术课程设计指导[J].北京:高等教育出版社,1997.完成期限指导教师专业负责人******201*年*月** 日目录第1章绪论 (1)1.1 单片机在体育赛事计分的应用 (1)1.2 本设计任务 (1)第2 章总体方案论证与设计 (2)2.1 显示模块 (2)2.2 按键控制模块 (2)2.3 报警模块 (2)2.4 总体硬件组成框图 (3)第3章系统硬件设计 (4)3.1 LCD1602显示模块的硬件设计 (4)3.2按键控制模块的硬件设计 (4)3.3 蜂鸣器报警模块的硬件设计 (5)3.4 单片机最小系统的硬件设计 (6)第4章系统的软件设计 (7)4.1 主程序设计 (7)4.2 按键控制程序设计 (8)4.3 蜂鸣器报警程序设计 (9)第5章系统调试与测试结果分析 (11)5.1 系统调试 (11)5.2 测试结果 (11)结论 (12)参考文献 (13)附录1 程序 (14)附录2 仿真效果图 (20)第1章绪论体育比赛计时计分系统是对体育比赛过程中所产生的时间、比分等数据进行快速采集记录，加工处理，传递数据的信息系统。

篮球赛计时计分器设计院系自动化学院专业自动化班级学号姓名指导教师负责教师摘要体育比赛中的计时计分系统是对体育比赛过程中所产生的时间、比分等数据信息进行快速采集、加工处理、传递和利用的系统。

此系统能否清晰、稳定、精确的反应体育比赛中的客观数据，直接影响到比赛的公平性和公正性。

本文针对上述情况研制了篮球赛计时计分器。

该系统以单片机为核心，利用7段共阴LED作为显示器件。

为了调整比赛中的时间和比分，在本设计中设立了8个按键，分别用于记录甲、乙两队的分数，设置赛程时间，调整赛程时间，启动和暂停赛程时间等功能，本系统还设计了定时报警系统。

实践证明，该系统精度高、稳定性好、抗干扰性强，具有一定的应用前景。

关键词：计时器；计分器；单片机；LED显示AbstractThe system of time and score recorded in the sporting games is the one like this: the data about time and socres that generated in the process of the games can be collected rapidly, processed, transmited and be used. If the system can reflect the objective data in the games clearly, stably and accurately, it will affect the fairness and impartiality of the games. According to this, calculagraph and scores recorder of the basketball games are researched and designed in this paper. The core of the system is the MCU, using seven segments LED as the display. In order to adjusting the time and the scores of the game, eight keys are used in this paper. The functions of these keys are: recording the scores of the team A and B, setting up or adjusting the time of the game, and starting or suspending the time of the game. The timing alarm system is also designed in the system. Experiments has proved that the system has high precision, good stability, strong anti-interference and it have a application prospects.Key words: calculagraph;scores recorder; MCU; LED display目录第1章绪论 (1)1.1 课题背景 (1)1.1.1 篮球赛计时计分器发展过程 (2)1.1.2 篮球赛计时计分器研究目的与意义 (2)1.2 课题任务及要求 (3)1.3 课题内容及安排 (3)第2章篮球赛计时计分器的总体方案论证 (4)2.1 篮球赛计时计分器的硬件方案论证 (4)2.2 篮球赛计时计分器的软件方案论证 (5)2.3 篮球赛计时计分器部分器件方案论证 (6)2.3.1 硬件译码与软件译码的比较 (6)2.3.2 CD4511与MC14495的比较 (8)第3章篮球赛计时计分器的硬件设计 (11)3.1 球赛计时计分器的工作原理 (11)3.2 计时电路的设计 (11)3.2.1 计时电路的工作原理 (12)3.2.2 赛程时间设置 (13)3.2.3 赛程时间启/停设置 (14)3.3 计分电路的设计 (14)3.3.1 计分电路的工作原理 (14)3.3.2 比分交换控制的实现 (14)3.3.3 比分刷新控制器 (14)3.3.4 比分校正控制电路 (16)3.4 报警电路设计 (16)3.5 单片机的选择 (17)3.6 显示电路的设计 (18)3.7 复位电路的设计 (20)第4章篮球赛计时计分器的软件设计 (22)4.1 监控程序设计 (22)4.2 计时显示子程序设计 (23)4.3 计分显示子程序设计 (25)4.4 LED显示子程序设计 (27)第5章篮球赛计时计分器的整体调试 (29)5.1 调试分析 (29)5.2 故障调试及解决方式 (30)5.3 联调结果 (32)结论 (35)社会经济效益分析 (37)参考文献 (38)致谢 (40)附录Ⅰ篮球赛计时计分器的硬件原理图 (41)附录Ⅱ程序清单 (42)附录Ⅲ元器件清单 (565)第1章绪论在我们生活的大千世界上，人类已进入了科学技术空前发展的信息社会。

电子技术课程设计报告篮球赛电子计时记分牌学院：机电年级专业：电信学号：*名：**指导教师：侯** 卢**完成时间：2011-7-10成绩：中国陕西杨凌摘要篮球赛电子计时记分牌是根据篮球比赛特点设计的独立的信息采集、分配、评判和显示的系统，能实现比赛时间和分数的实时、准确、快捷处理和呈现。

本设计原理简单，主要采用AT89C52单片机作为微控制器，集合矩阵键盘、数码管和LED指示灯，通过键盘控制记分牌的工作状态，通过数码管和LED指示灯来反馈信息。

本设计在充分考虑了篮球比赛的实际情况基础上设计，具有友好的人机交互接口，并且可以防止人为误操作造成的不良后果，具有一定的实用性。

关键字：单片机；AT89C52；计时记分牌；篮球比赛目录1 设计任务 (1)1.1 设计的目的和意义 (1)1.2 设计任务与要求 (1)2 硬件系统设计 (1)2.1 总体方案设计 (1)2.2 芯片选型与具体电路设计 (2)2.2.1 单片机的选型 (2)2.2.2 复位和振荡电路的设计 (2)2.2.3 键盘输入模块的设计 (3)2.2.4 信息提示模块的设计 (3)2.3 系统总体电路 (4)2.4 系统所用元器件 (6)3 软件系统设计 (6)3.1 软件系统总体设计方案 (6)3.2 软件系统流程图 (7)3.2.1 主程序流程图 (9)3.2.2 按键检测子程序设计 (10)3.2.3 数码管显示子程序设计 (10)4 系统调试 (12)5 总结 (13)5.1 经验总结 (13)5.2 心得体会 (14)参考文献 (14)附录：篮球赛电子计时记分牌单片机程序代码 (15)1 设计任务1.1 设计的目的和意义目前球场记分牌在传统操作模式下，采用记分员手动翻动记分牌记分，工作方式单一。

由于种种弊端，电子记分板已经开始在一些大型的体育场流行起来，不仅发展速度迅猛并会逐渐取代传统的电子记分牌。

电子记分板根据篮球比赛的特点，采用单片机为核心控制LED 数码管，具有亮度高、可视性好、功耗小、使用寿命长等优点；具有性能稳定，尺寸适中，运输安装方式灵活，物美价廉等特点，特别适用于中、小型体育馆和训练馆。

深圳大学考试答题纸(以论文、报告等形式考核专用)二○一四～二○一五学年度第一学期课程编号课程名称单片机应用与设计主讲教师评分学号姓名专业年级集成电路设计与集成系统大三题目：基于AT89S52的篮球足球比赛计时计分器仿真及实物制作答题：（3）时钟模块（4）复位电路（5）报警电路采用蜂鸣器加采用一个四位共阴七段数码管显示分秒。

段选口接位选口接P2，采用动态扫描。

采用两个两位共阴七段数码管显示甲队乙队分数。

段选口接平作用。

位选口接P2，采用动态扫描。

（2）比赛中显示（2）用图纸敷在感光板（10*15cm）下，放到实验室的曝光机下曝光（5）打孔，焊元器件七、实物测试（1）初始化显示（2）比赛中显示毕业论文（设计）原创性声明本人所呈交的毕业论文（设计）是我在导师的指导下进行的研究工作及取得的研究成果。
