医用传感器考卷一、选择题（每题2分，共20分）A. 心电图传感器B. 血压传感器C. 温度传感器D. 液位传感器2. 医用传感器的主要作用是？A. 信号传输B. 信号检测与转换C. 信号放大D. 信号处理A. 脉搏传感器B. 心电图传感器C. 血氧传感器D. 呼吸传感器A. 精度高B. 稳定性好C. 抗干扰能力强D. 价格低廉A. 心电图传感器B. 血压传感器C. 温度传感器D. 血氧传感器A. 生物传感器B. 物理传感器C. 化学传感器D. 电子传感器A. 灵敏度B. 线性度C. 响应时间A. 心电图传感器B. 血压传感器C. 温度传感器D. 血氧传感器A. 传感器的设计B. 传感器的制造C. 传感器的校准D. 传感器的使用A. 心电图传感器B. 血压传感器C. 酶传感器D. 温度传感器二、填空题（每题2分，共20分）1. 医用传感器是一种将________转化为易于处理和传输的信号的装置。
2. 医用传感器按照工作原理可分为________、________和________。
3. 心电图传感器主要用于检测________信号。
4. 血压传感器可分为________和________两种类型。
5. 医用传感器的性能指标包括________、________、________等。
6. 生物传感器是由________和________两部分组成。
7. 传感器在临床应用中，需要定期进行________，以保证测量准确性。
8. 医用传感器的发展趋势包括________、________、________等。
9. 在传感器使用过程中，为减小误差，应尽量降低________和________的影响。
10. 医用传感器在________、________、________等领域具有广泛应用。
三、简答题（每题10分，共30分）1. 简述医用传感器的基本原理。
2. 医用传感器在临床应用中有哪些重要作用？3. 简述生物传感器的工作原理及其在医学领域的应用。
医用传感器知到章节测试答案智慧树2023年最新内蒙古医科大学第一章测试1.根据传感器的性质分类，以下属于化学传感器的是：（）参考答案:离子选择电极2.传感器中直接感受被测量的部分是（）参考答案:弹性元件3.正常人的心电图信号是（）参考答案:模拟信号4.传感器的过载能力是指传感器在不致引起规定性能指标永久改变的条件下，允许超过的能力（）参考答案:对5.输入输出有对应关系，且应有一定的精确度。
（）参考答案:对第二章测试1.线性度是传感器的静态特性之一。
（）参考答案:对2.3传感器的迟滞会引起分辨率变差，或造成测量盲区，故一般希望迟滞越小越好。
（）参考答案:对3.时间响应特性为传感器的静态特性之一。
（）参考答案:错4.传感器的稳态响应指的是输入信号为正弦信号的频率响应。
（）参考答案:对5.线性度描述的是传感器的动态特性之一。
（）参考答案:错6.在传感器的基本特性中，瞬态响应特性是其动态特性之一。
（）参考答案:对第三章测试1.金属应变式传感器的核心元件是（）。
参考答案:金属应变片2.电阻应变片的工作原理基于（）。
参考答案:应变效应3.电阻应变片由（）组成。
参考答案:敏感栅;盖片;粘合剂;引线;基底4.应用于电阻应变片中的敏感栅材料有（）。
参考答案:镍铬;铂;康铜5.固态压阻器件中，压阻系数随温度变化而引起迟滞现象。
（）参考答案:错第四章测试1.将被测非电量的变化转换为电容量变化的传感器称为（）。
参考答案:电容式传感器2.两块金属平板作电极可构成最简单的电容器，其电容与两极板间介电常数成（），与两极板相互覆盖面积成（），两极板间距离成（）。
参考答案:正比正比反比3.电容式传感器与电阻式、电感式传感器相比有如下优点（）。
参考答案:机械损失小;结构简单，适应性强;灵敏度高;动态响应时间短;测量范围大4.一般电容式传感器类型有（）。
参考答案:变介质介电常数型;变极板间距型;变面积型5.差动式电容传感器与一般电容传感器相比，灵敏度提高一倍，非线性误差减小一个数量级。
生物医学传感器习题work Information Technology Company.2020YEAR（这）使（不）用（是）说（重）明（点）1.书本使用《医用传感器》第2版，陈安宁主编。
供生物医学工程、影像学等相关专业使用2.有些题目找的答案与标准答案或有出入，有些题目LZ也没有找到答案，各位您见谅！3.全文“LZ”代表“录主”，不是“楼主”，也不是“劳资”或者“老子”。
4.“【PS：xxxxxxxxxxxx】”：可能为重要备注也可能是LZ瞎BB,请视具体情况取舍。
5.“*************我是分割线*****************”：分割线之前为网络各家资料，分割线之后为亲爱的老师给的“给力”的重点。
6.本文有些地方有照片或者有截图，如果不清楚，请您凑合着看吧！目前照片里的字代表了LZ的最高水平，也请您凑合着看吧！排版水平差，也请您凑合着看吧！7.第1-9章，参考网上部分资料，老师PPT，和学神（我希望是，毕竟不认识，瞎买的书）的复习资料，所以有些照片是他的杰作。
第10章、第11章为另一个亲爱的老师给的题目，没给“重点”至于考不考是另外一回事。
总之，谢谢他们，我只是个欢乐的复习资料搬运工。
8.再次谢谢他们！！！也谢谢您的观看，预祝过过过，都考90分。
但是，你也知道这难度有点大，所以，加油！！！！！第一章绪论1.医用传感器的定义、组成及在医用测量系统中的作用？定义：能感受或响应规定的测量并按照一定规律转换成可用信号输出的器件或装置。
生物医学传感器：能将各种被观测的生物医学中的非电量转换为易观测的电学量的一类特殊的电子器件。
医用测量系统中传感器的作用：提供信息、监护、生化检验、自动控制、参与治疗2.传感器定义中“有用信号”的含义是什么为什么通常传感器输出信号形式为电信号3.反映生命的信息绝大多数属于非电量，其放大和处理是十分困难的。
而医学传感器把生物信号换成电信号，经放大器及预处理器进行信号放大和预处理，然后经A/D 转换器进行采样，将模拟信号转变为数字信号，输入计算机，然后通过各种数字信号处理算法进行信号分析处理，得到有意义的结果。

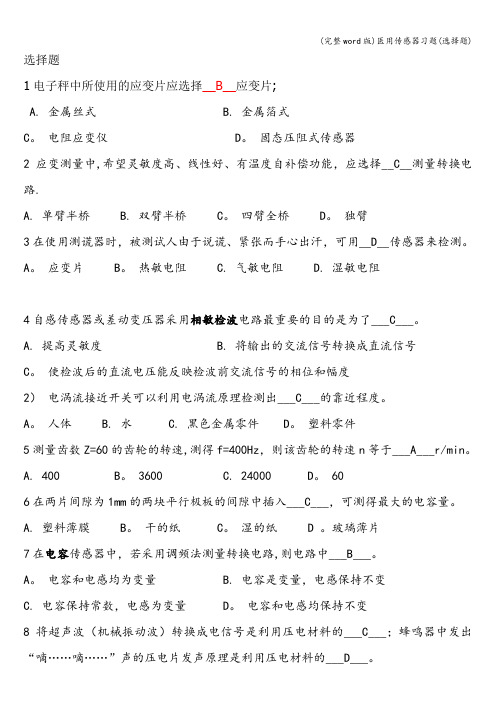

选择题1电子秤中所使用的应变片应选择__B__应变片;A. 金属丝式B. 金属箔式C。
电阻应变仪 D。
固态压阻式传感器2应变测量中,希望灵敏度高、线性好、有温度自补偿功能，应选择__C__测量转换电路.A. 单臂半桥B. 双臂半桥C。
四臂全桥D。
独臂3在使用测谎器时，被测试人由于说谎、紧张而手心出汗，可用__D__传感器来检测。
A。
应变片B。
热敏电阻 C. 气敏电阻 D. 湿敏电阻4自感传感器或差动变压器采用相敏检波电路最重要的目的是为了___C___。
A. 提高灵敏度B. 将输出的交流信号转换成直流信号C。
使检波后的直流电压能反映检波前交流信号的相位和幅度2）电涡流接近开关可以利用电涡流原理检测出___C___的靠近程度。
A。
人体 B. 水 C. 黑色金属零件D。
塑料零件5测量齿数Z=60的齿轮的转速,测得f=400Hz，则该齿轮的转速n等于___A___r/min。
A. 400 B。
3600 C. 24000 D。
606在两片间隙为1mm的两块平行极板的间隙中插入___C___，可测得最大的电容量。
A. 塑料薄膜B。
干的纸 C。
湿的纸 D 。
玻璃薄片7在电容传感器中，若采用调频法测量转换电路,则电路中___B___。
A。
电容和电感均为变量 B. 电容是变量，电感保持不变C. 电容保持常数，电感为变量 D。
电容和电感均保持不变8将超声波（机械振动波）转换成电信号是利用压电材料的___C___；蜂鸣器中发出“嘀……嘀……”声的压电片发声原理是利用压电材料的___D___。
A。
应变效应 B. 电涡流效应C。
压电效应 D. 逆压电效应9在实验室作检验标准用的压电仪表应采用___D___压电材料；能制成薄膜，粘贴在一个微小探头上、用于测量人的脉搏的压电材料应采用___C___A. PTC B。
PZT C 。
PVDF D。
SiO210使用压电陶瓷制作的力或压力传感器可测量___C___。
A. 人的体重B。

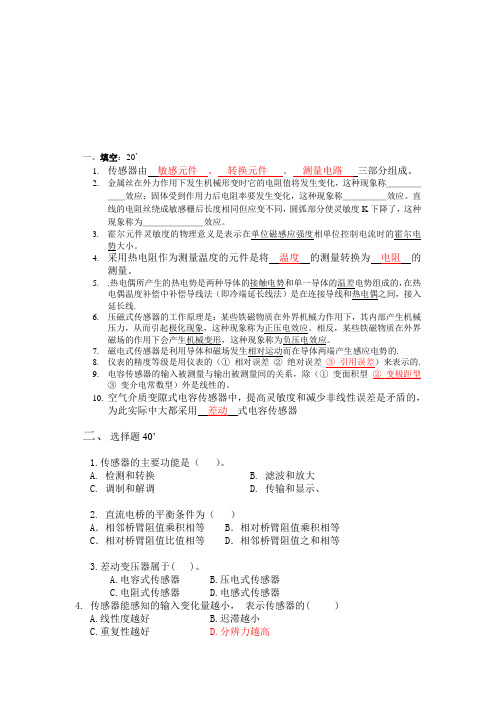

一、填空：20’1.传感器由敏感元件、转换元件、测量电路三部分组成。
2.金属丝在外力作用下发生机械形变时它的电阻值将发生变化，这种现象称＿＿＿＿＿＿效应；固体受到作用力后电阻率要发生变化，这种现象称＿＿＿＿＿效应。
直线的电阻丝绕成敏感栅后长度相同但应变不同，圆弧部分使灵敏度K下降了，这种现象称为＿＿＿＿＿＿＿效应。
3.霍尔元件灵敏度的物理意义是表示在单位磁感应强度相单位控制电流时的霍尔电势大小。
4.采用热电阻作为测量温度的元件是将温度的测量转换为电阻的测量。
5..热电偶所产生的热电势是两种导体的接触电势和单一导体的温差电势组成的，在热电偶温度补偿中补偿导线法（即冷端延长线法）是在连接导线和热电偶之间，接入延长线.6.压磁式传感器的工作原理是：某些铁磁物质在外界机械力作用下，其内部产生机械压力，从而引起极化现象，这种现象称为正压电效应。
相反，某些铁磁物质在外界磁场的作用下会产生机械变形，这种现象称为负压电效应。
7.磁电式传感器是利用导体和磁场发生相对运动而在导体两端产生感应电势的.8.仪表的精度等级是用仪表的（①相对误差②绝对误差③引用误差）来表示的.9.电容传感器的输入被测量与输出被测量间的关系，除（①变面积型②变极距型③变介电常数型）外是线性的。
10.空气介质变隙式电容传感器中，提高灵敏度和减少非线性误差是矛盾的，为此实际中大都采用差动式电容传感器二、选择题40’1.传感器的主要功能是（）。
A. 检测和转换B. 滤波和放大C. 调制和解调D. 传输和显示、2. 直流电桥的平衡条件为（）A．相邻桥臂阻值乘积相等 B．相对桥臂阻值乘积相等C．相对桥臂阻值比值相等 D．相邻桥臂阻值之和相等3.差动变压器属于( )。
A.电容式传感器B.压电式传感器C.电阻式传感器D.电感式传感器4. 传感器能感知的输入变化量越小，表示传感器的( )A.线性度越好B.迟滞越小C.重复性越好D.分辨力越高5.将超声波（机械振动波）转换成电信号是利用压电材料的（）。
医学传感器试卷1.医⽤传感器是感知⽣物体内各种⽣理的、⽣化的和病变的信息，把它们传递出来并转化为（ B ）装置A.光信号B.电信号C.⾮电信号D.⾮光信号2.下列关于传感器灵敏度不正确的陈诉是（C ）A.传感器的灵敏度是指传感器达到稳定后输出量变化Δy对输⼊变化量Δx的⽐值B.实际传感器的灵敏度当输⼊量较⼩时是定植，当输⼊量较⼤时就随着输⼊量变化C.传感器的灵敏度和测量范围有关，多数传感器的灵敏度越⾼，测量范围越宽。
//窄D.当Δx⼩到某种程度是，输出就不再变化了，这时的Δx叫做灵敏度界限3. 关于传感器的动态响应，下列描述不正确的是（C ）A.传感器的输出信号到达新的稳定状态以前的响应特性叫做瞬态响应B.当时间趋于⽆穷⼤时传感器的输出状态叫做稳态响应C.研究传感器的瞬态响应常⽤正弦信号输⼊。
( 应该是阶跃信号)D. 研究传感器的稳态响应常⽤正弦信号输⼊。
4. 关于电阻应变⽚特性的不正确描述是（C ）A.应变⽚⾦属丝弯折处的变化使得灵敏系数减⼩的现象叫做应变⽚的横向效应B.敏感栅越窄，基长越长的应变⽚，其横向效应越⼩，引起的误差也越⼩C．当应变⽚的⾮线性效应达到规定值时所对应的指⽰(应该是真实)应变为应变⽚的应变极限（在⼀定温度下，应变⽚的指⽰应变对测试值的真实应变的相对误差不超过规定范围（⼀般为10%）时的最⼤真实应变值。
）D.⼀定温度下，使应变⽚承受⼀定的机械应变时，指⽰应变随着时间⽽变化的特性叫做应变⽚的蠕变5. 电涡流式传感器的变换原理是利⽤（C）在交流磁场中的涡流效应A.磁性材料B.电解质材料C.⾦属材料D.光敏材料6. 压电常数d23表⽰的含义是CA. 沿X轴作⽤正应⼒，在Y轴平⾯上产⽣压电电荷B. 沿Y轴作⽤正应⼒，在Y轴平⾯上产⽣压电电荷C．沿Z轴作⽤正应⼒，在Y轴平⾯上产⽣压电电荷D. 沿Y轴作⽤剪应⼒，在Y轴平⾯上产⽣压电电荷7. 关于压电效应的正确描述是AA．压电效应包括正压电效应和逆压电效应B.正压电效应是指在电介质的两个表⾯上施加外电场，则该电介质发⽣⼏何形变的现象C.逆压电效应是指在某些电介质上施加机械⼒，则该电介质的两个表⾯上会出现电荷的现象D.有极分⼦电介质中，正电荷中⼼与负电荷中⼼相互重合8. 电荷放⼤器是⼀个（C）放⼤器A. ⾼增益，带电阻反馈的运算B. 低增益，带电容反馈的运算C. ⾼增益，带电容反馈的运算D. ⾼增益的电桥9. 下列关于霍尔元件的不正确描述是（D ）A.霍尔元件是基于霍尔效应制成的元件B.霍尔元件⼀般有两组电极，⼀组叫做霍尔电极，另外⼀组叫做激励电极C.霍尔系数是由载流⼦的物理性质决定的D．灵敏度系数仅取决于再留材料的⼏何尺⼨，⽽与其物理性质⽆关。
传感器考试题目及答案一、单项选择题（每题2分，共20分）1. 传感器的主要功能是什么？A. 数据存储B. 数据处理C. 数据采集D. 数据传输答案：C2. 以下哪个不是传感器的基本特性？A. 灵敏度B. 稳定性C. 线性D. 存储性答案：D3. 传感器的静态特性通常不包括以下哪一项？A. 线性度B. 灵敏度C. 响应时间D. 分辨率答案：C4. 传感器的动态特性主要描述的是传感器的什么能力？A. 响应速度B. 测量范围C. 测量精度D. 稳定性答案：A5. 在温度测量中，通常使用哪种类型的传感器？A. 光电传感器B. 压力传感器C. 温度传感器D. 湿度传感器答案：C6. 传感器的校准是为了什么？A. 提高测量精度B. 增加测量范围C. 减少测量误差D. 延长传感器寿命答案：A7. 传感器的分辨率是指什么？A. 传感器能检测到的最小变化量B. 传感器的最大测量范围C. 传感器的响应时间D. 传感器的稳定性答案：A8. 传感器的灵敏度是指什么？A. 传感器输出信号的变化量与输入量的变化量之比B. 传感器的稳定性C. 传感器的响应时间D. 传感器的线性度答案：A9. 传感器的稳定性是指什么？A. 传感器输出信号的变化量与输入量的变化量之比B. 传感器在长时间内保持其性能不变的能力C. 传感器的响应时间D. 传感器的线性度答案：B10. 传感器的线性度是指什么？A. 传感器输出信号的变化量与输入量的变化量之比B. 传感器的稳定性C. 传感器输出与输入之间的线性关系D. 传感器的响应时间答案：C二、多项选择题（每题3分，共15分）1. 传感器的输出信号类型包括哪些？A. 电压信号B. 电流信号C. 频率信号D. 脉冲信号答案：ABCD2. 传感器的分类依据可以是哪些？A. 测量对象B. 测量原理C. 应用领域D. 结构形式答案：ABCD3. 以下哪些因素会影响传感器的性能？A. 环境温度B. 湿度C. 振动D. 电磁干扰答案：ABCD4. 传感器的动态特性包括哪些？A. 响应时间B. 稳定性C. 频率响应D. 相位延迟答案：ACD5. 传感器的静态特性包括哪些？A. 线性度B. 灵敏度C. 分辨率D. 重复性答案：ABCD三、判断题（每题1分，共10分）1. 传感器的灵敏度越高，其测量误差越小。
医用传感器考卷1003030008章宁秋1003030016曾狄勤1003030023郑永强一、判断题（每小题2分,共20分）1、传感器的幅频特性为常数，则传感器进行信号的波形测量时就不会失真；（X）2、对于所有的二阶传感器，总是希望其固有频率越高越好；（X）3、传感器的不重复性误差属于随机误差；（√）4、金属丝的灵敏度Ks恒小于同一材料金属应变片的灵敏系数K；（X）5、涡流式电感传感器属于互感型的电感传感器；（X）6、金属丝的电阻应变效应中，引起电阻改变的主要原因是电阻率的改变；（X）7、热电偶的热接点越小，则其动态响应特性越好；（√）8、传感器的传感元件通常情况下直接感受被测量；（X）9、感应同步器中，感应彪形大汉弦信号的绕组称为余弦绕组；（√）10、光导摄像管是一处固态图像传感器。
（X）二、选择题（每小题3分，共10题）1、电涡流接近开关可以利用电涡流原理测出（C）的靠近程度。
A、人体B、水C、黑色金属零件D、塑料零件2、属于传感器静态特性指标的是（C）。
A、固有频率B、临界频率C、阻尼比D、重复性3、以下哪一项不属于电路参量式传感器的基本形式的是（D）A、电阻式B、电感式C、电容式D、电压式4、超声波频率越高，（A）A、波长越短，指向角越小，方向性越好B、波长越长，指向角越大，方向性越好C、波长越短，指向角越大，方向性越好D、波长越短，指向角越小，方向性越差5、下列传感器的特性指标中不属于静态指标的是（B）A、分辨率B、上升时间C、灵敏度D、线性度6、电阻式传感器是将被测量的变化转换成（D）变化的传感器。
A、电子B、电压C、电感D、电阻7、静态误差是指传感器在全量程范围内任一点的输出值与其（A）的偏离程度。
A、理论输出值B、实际输出值C、最大输出值D、最小输出值8、（C）的数值越大，热电偶的输出热电势就越大。
A、热端直径B、热端和冷端的温度C、热端和冷端的温度差D、热电极的电导率9、差动变压器中相敏检波目的是（A）A、反映检波前交流信号相位B、提高灵敏度C、将交流信号转换成直流信号D、提高线性范围10、湿敏电阴用交流电作为激励电源是为了（A）A、提高灵敏度B、防止极化、电解C、减少交流电桥平衡难度D、交流电容易获取三、简答及计算题（共4题）1.置于某储存罐的电容式液位传感器由半径为20mm和4mm的两个同心圆组成，并与储存罐同高。
第一章习题1.医用传感器的定义、组成及在医用测量系统中的作用？2.传感器定义中“有用信号”的含义是什么？为什么通常传感器输出信号形式为电信号？3.何谓物理型、化学型、生物型传感器？4.何谓直接型、间接型、物性型和结构型传感器？5.试分析比较医用传感器主要分类方法有何优缺点。
6.人体信息的特殊性及检测的特点？对医用传感器有哪些特殊要求？7.就医用传感器的发展任选角度写一篇综述（要求附参考资料，不少于1500字.）。
第二章习题1.何谓传感器的静态特性？写出静态特性的一般数学模型及三种典型形式，并说明物理意义。
2.衡量静态特性的指标主要有哪些？分别说明其定义和物理意义。
3.线性度对应的几种拟和方法的特点及使用时应注意的问题。
4.何谓传感器的动态特性？写出动态特性的数学模型并说明各个量的物理意义。
5.阶跃响应分析中的时域性能指标有哪些？各自的定义及意义。
6.何谓传感器的频率特性？如何描述？7.分别写出零阶、一阶、二阶传感器对应的特征参数的物理意义及响应特性并说明各自的特点。
8. 画出二阶传感器对单位阶跃信号，在阻尼比ξ＜１，ξ＝１，ξ＞１时，其输出Y(t)的时间响应特性曲线并说明其特点。
9.设X、Y分别为传感器的输入值、输出值，下表列出的为测试结果，计算其端点线性度、平均选点线性度、最小二乘法线性度，并进行比较，根据比较结果得出什么结论？假设另有一组测量值将如何计算？10. 分别在下面两幅图中标出以下各量：(1)上升时间； (2)稳定时间； (3)峰值时间； (4)最大超调量Y(t)1 111. 若有微分方程式为： 其中x 是输入信号，y 是输出信号，a 到h 均为常数。
求其时间常数。
12.将某温度计放入100℃的恒温水中，测得如下数据（忽略记录仪惯性）：根据所列数据，判断此系统是否为一阶系统，如果是，请用最小二乘法求出时间常数τ(提示：对假定的一阶模型t y A Beτ-=-，作ln()Y A y =-与时间t 的曲线，判断是否为一阶系统)。
第一章习题1.医用传感器的定义、组成及在医用测量系统中的作用？2.传感器定义中“有用信号”的含义是什么？为什么通常传感器输出信号形式为电信号？3.何谓物理型、化学型、生物型传感器？4.何谓直接型、间接型、物性型和结构型传感器？5.试分析比较医用传感器主要分类方法有何优缺点。
6.人体信息的特殊性及检测的特点？对医用传感器有哪些特殊要求？7.就医用传感器的发展任选角度写一篇综述（要求附参考资料，不少于1500字.）。
第二章习题1.何谓传感器的静态特性？写出静态特性的一般数学模型及三种典型形式，并说明物理意义。
2.衡量静态特性的指标主要有哪些？分别说明其定义和物理意义。
3.线性度对应的几种拟和方法的特点及使用时应注意的问题。
4.何谓传感器的动态特性？写出动态特性的数学模型并说明各个量的物理意义。
5.阶跃响应分析中的时域性能指标有哪些？各自的定义及意义。
6.何谓传感器的频率特性？如何描述？7.分别写出零阶、一阶、二阶传感器对应的特征参数的物理意义及响应特性并说明各自的特点。
8. 画出二阶传感器对单位阶跃信号，在阻尼比ξ＜１，ξ＝１，ξ＞１时，其输出Y(t)的时间响应特性曲线并说明其特点。
9.设X、Y分别为传感器的输入值、输出值，下表列出的为测试结果，计算其端点线性度、平均选点线性度、最小二乘法线性度，并进行比较，根据比较结果得出什么结论？假设另有一组测量值将如何计算？10. 分别在下面两幅图中标出以下各量：(1)上升时间； (2)稳定时间； (3)峰值时间； (4)最大超调量Y(t)1 111. 若有微分方程式为： 其中x 是输入信号，y 是输出信号，a 到h 均为常数。
求其时间常数。
12.将某温度计放入100℃的恒温水中，测得如下数据（忽略记录仪惯性）：根据所列数据，判断此系统是否为一阶系统，如果是，请用最小二乘法求出时间常数τ(提示：对假定的一阶模型t y A Beτ-=-，作ln()Y A y =-与时间t 的曲线，判断是否为一阶系统)。
13. 传感器静态特性指标中，准确度和精密度的区别在何处? 其分别反映了系统的哪一种特性？14.一个紫外线检流计的阻尼比0.5ξ=，无阻尼固有频率1015.rad s ω-=，输人一个单位阶跃信号，试确定：(1)超调量(百分比)，(2)稳定时间(±5％)，(3)上升时间。
15.欲测量10P a 压力，现有两种量程的压力传感器，一个量程为100P a ，精度为±1.5级，另一个量程为15P a ，精度为±2.5级，问选用哪一个传感器合适?通过此例说明了什么?16.某压力传感器是一阶系统，它含有一个波纹管和位移传感器，系统的时间常数为0.2s ，根据系统的频响特性确定压力脉动的最大频率，其引起的误差必须小于10%。
17.一个二阶系统的传感器，其阻尼系数0.4ξ=，固有频率10800.rad s ω-=，用它测量频率1400.rad s ω-=的正弦变化力，幅值误差及相位偏移各为多少?若采用'11000.rad s ω-=，'0.6ξ=的力传感器，测量结果将有多大改善? dydya bx c hy e fx gdt dt +++=++第三章习题(1)1.何谓电阻式传感器？包括有几种？2.分别说明何谓应变效应、何谓压阻效应？3.金属箔应变片有哪些优点？4.何谓横向效应？横向效应的存在对应变片的性能有何影响？5.应变片的性能包括哪些？6.简述电阻应变片产生温度误差的原因及补偿方法。
7.在电桥测量电路中，各桥臂阻值在什么情况下电桥灵敏度最高？试证明之。
8.分别画出常用的四种测量桥路，说明各种桥路的特点，并比较其灵敏度。
9.半导体应变片和金属应变片在工作原理、元件性质和使用范围上有何异同？10.试用公式比较说明恒压源供电与恒流源供电之区别，得出什么结论？11.举例说明电阻式传感器在医学测量中的应用。
12.有人在使用电阻应变仪时，发现灵敏度不够，他在差动工作的两臂中各增加了一片串联的电阻应变片，其参数与原来的应变片相同，问这样做能否达到提高电桥灵敏度的目的?为什么?应该怎样提高其灵敏度?13.为了测量悬臂梁的应变，把一个电阻1,R k =Ω 2.0K =以及室温时温度系数为15110C --︒的应变片安装在梁上，并与图P4-10所式的电桥相连接。
电桥检波器电阻为100Ω，灵敏度为1/A μ︒， 忽略电源内阻抗。
求：(1)如果应变片变化0.1%,计算检波器偏转多少。
(2)假设应变片电阻变化主要由温度变化所引起，试计算室温上升10℃时等效应变的变化量。
(3)提出一种减小温度影响的方法。
14. 解释名词: 应变片灵敏系数；横向灵敏度；应变极限；疲劳极限；允许电流；零漂及蠕变。
15.下图为测量示意图，分析说明其测量原理，为使其灵敏度最高，应如何连接桥路？（a ）图为差动式结构；（b ）图为非差动式结构；(R 1=R 2=R)1第三章习题（2）1.何谓电容式传感器？有何特点？2.常见的平行板式电容式传感器有几种形式？分别说明其测量原理。
3.画出电容式压力传感器结构模型并说明测量原理及输出特性。
4.针对电容式血压计结构及测量原理图，推导输出电压与压力之间的关系式。
5.简述电容式微音器的工作测量原理。
6.试比较分析四种桥路形式的灵敏度。
7.写出等效电容的表达式，并分析可得出什么结论？8.右图中当R →∞时，______和 _____成正比；当R →0时_____和 ______成正比。
9.在理想情况下，交流电桥12()a a Z Z =______时，12()θθϕϕ=-=______时，电压灵敏度最大；a= ______ 时，θ=______时，电压灵敏度最小。
10.对面积为1cm 2的平行板电容传感器，其阻抗为100M Ω，求通过高于20HZ的音频所需要的极距X(极板间介质为空气)。
11.证明平行板电容传感器(无输入位移时电容为C o )与负载电阻R L 和直流电源V 串联成回路时，电容传感器的输出电压对极板距离的特性是高通滤波器特性。
第三章习题（3）1.何谓电感式传感器？分为几类？分别说明每种类型的基本工作原理。
2.画出自感传感器的等效电路，求出有效电感和有效灵敏度，并分析结论。
3.简述差动变压器式传感器的测量原理是什么？4.写出差动自感传感器与差动变压器式传感器的输出特性并比较有何不同。
5.零点残余电压的产生及消除方法。
6.简述电涡流式传感器的工作原理。
7.带有两个电感线圈的可变阻抗差压传感器，由于压力作用，一个电感变化+∆，另一个电感变化L-∆，以两种方法接入电桥，电桥电阻R 。
求两种接法的灵L敏度并比较之()∆ (见图P4-11)。
L L第三章习题（4）1.磁电式心音传感器有几种形式？针对其中一种说明其测量原理及特征？2.简述电磁血流量传感器的原理，写出其输出电压与流体的体积流量Q的关系式？并说明为什么要用交流激励？3.何谓霍尔效应？霍尔电势的表达式？有何应用？4.何谓磁阻效应？它的存在对霍尔元件的性能有何影响？5.磁敏管与霍尔元件相比有何特点？第三章习题（5）1.何谓压电效应和逆压电效应？2.对压电材料来说哪些参数是比较重要的？为什么？3.常用的压电材料有哪些？各有什么特点？4.分别说明横向、纵向效应压电晶片串、并联时的效率，有什么作用和要求？5.压电传感器有什么特点？对测量电路有何要求？前置放大器的功能？6.何谓电荷放大器？简述其功能及特性？7.采用电压放大器作压电传感器的前置放大器有何特点？8.设计一个血压测量用的压电式传感器，并说明其测量原理。
9.某石英晶体受纵向作用力F x=9.8 N,其截面积S x= 5cm2,厚度d=0.5cm,试求：(1)此电压元件两极片间的电压值；(2)若压电元件与高阻抗运算放大器之间连接电缆的电容为C c=4pF，求此时压电式传感器的输出电压。
10.试计算压电陶瓷PZT-8纵向压电传感器的静态电容(已知A=1cm2 t=1mm εr=1000 d33=225x10-12C/N).当电压放大器输入电阻R I=1010Ω,C I=1000PF,C c=100PF,试计算电压放大器的灵敏度。
当电荷放大器的反馈电阻R f=1010Ω,C f=1000PF,求低频截止频率。
若施加10g的力，求其电荷放大器的输出电压。
11.对面积为1cm2厚为1mm的纵向压电式传感器, 若施加20g的力，求其输出电压。
（对石英d11=2.3PC/N,εr=4.5,对钛酸钡d33=140PC/N,εr=1700）。
第三章习题（6）1.何谓玻尔帖电势？何谓汤姆逊电势？简要说明其产生的机理？2.热电偶传感器的测温原理？热电势的组成？它与哪些因素有关？3.热电偶传感器的四个基本定则是什么？试解释之。
4.已知热电偶材料是α=38.7μV/℃和β=0.082μV/℃的康铜与铂构成的标准热电偶。
假设参比端的温度为0℃，求50℃时热电偶的热电势E=？并求其热电灵敏度α=？5.写出NTC型热敏电阻的R-T特性及对应的温度系数？若T=300K,B n=4000K 计算其电阻温度系数α=？6.试解释并联电阻对热敏电阻的温度补偿作用。
并设计一个测量电路，并采取线性化措施。
7.某热敏电阻材料系数的B值为2900K，若冰点电阻为500kΩ，求热敏电阻在100℃时的阻值。
8.说明热敏电阻的伏安特性的意义是什么？第三章习题（7）1.何谓外光电效应？何谓光电导效应？何谓光生伏特效应？2.光电倍增管的组成及结构？其检测基础是什么？简述其测量原理。
3.解释名词：光电倍增管的灵敏度；放大倍数；光电特性；阳极特性；暗电流4.何谓光敏电阻？写出两种制作光敏电阻的材料。
5.阳极光照灵敏度为10A/lm，阳极暗电流为4 10-9A，问EADCI为多少?6.试解释光电池的基本原理。
7.在光电器件中，_______ _ 响应度最高,________频响最宽, _________探测度高,_________工作电压最高。
8.何谓光敏电阻的暗电流和亮电流，如何计算光电流？9.金属表面受光照射发生光电效应时逸出电子的最大动能V ma x与哪些因素有关？逸出电子数目多少与哪些条件有关？10.试分析三种光敏元件的伏安特性，如何确定光电池的短路电流和开路电压？11.PN结型光电池和光敏二极管的工作原理有何不同？12.试解释光纤传感器的工作原理。
光纤传感器具有哪些优点？第四章习题1.临床诊断中需要测量的人体信息分几大类？分别包括哪些？2.生物电测量包括哪些内容？3.脑电波的四种成份及其各自的特点？4.何谓心音图？其频率范围为何？5.脉搏测量用的传感器有几种类型？各自的用途？6.血压信号的特征？血压测量的方法及特点？7.血流测量的临床意义？血流信号的特征？8.呼吸测量所包含的内容？呼吸率测量与呼吸流量测量有何不同？第五章 电化学传感器1. 试根据下列电池:Pt │H 2(1atm)│HCl(c)│AgCl(s)│Ag(1)推导出25℃时HCl 的平均活度系数存在下列关系 0± E -(E+0.1183logC ) log = 0.1183(2)在C=0.003125 mol/L 时测得电池电动势为0.5205V ，试根据上式计算该浓度下离子的平均活度系数，E 0Agcl/Ag.cl =0.2223V 。
