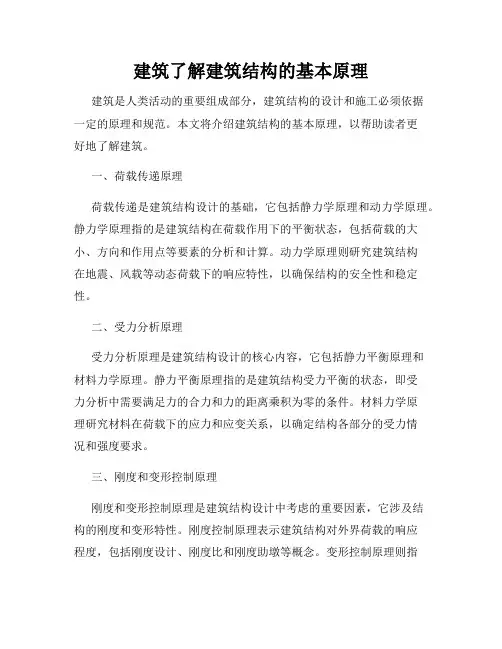

建筑了解建筑结构的基本原理建筑是人类活动的重要组成部分，建筑结构的设计和施工必须依据一定的原理和规范。
本文将介绍建筑结构的基本原理，以帮助读者更好地了解建筑。
一、荷载传递原理荷载传递是建筑结构设计的基础，它包括静力学原理和动力学原理。
静力学原理指的是建筑结构在荷载作用下的平衡状态，包括荷载的大小、方向和作用点等要素的分析和计算。
动力学原理则研究建筑结构在地震、风载等动态荷载下的响应特性，以确保结构的安全性和稳定性。
二、受力分析原理受力分析原理是建筑结构设计的核心内容，它包括静力平衡原理和材料力学原理。
静力平衡原理指的是建筑结构受力平衡的状态，即受力分析中需要满足力的合力和力的距离乘积为零的条件。
材料力学原理研究材料在荷载下的应力和应变关系，以确定结构各部分的受力情况和强度要求。
三、刚度和变形控制原理刚度和变形控制原理是建筑结构设计中考虑的重要因素，它涉及结构的刚度和变形特性。
刚度控制原理表示建筑结构对外界荷载的响应程度，包括刚度设计、刚度比和刚度助墩等概念。
变形控制原理则指的是建筑结构在荷载作用下的变形情况，需要通过设计合理的措施来控制结构的变形，以确保结构的正常使用和安全运行。
四、安全和可靠性原理安全和可靠性原理是建筑结构设计的终极目标，它考虑建筑结构在正常使用和特殊情况下的安全性和可靠性。
安全性是指结构在正常使用情况下能够满足规定的使用要求和安全指标，包括强度安全、稳定安全和承载力等方面的要求。
可靠性则是指结构在特殊情况下能够保持安全可用的能力，包括抗震、防火和防爆等方面的要求。
五、经济性原理经济性原理是建筑结构设计考虑的重要因素，它指的是在满足结构安全和功能要求的前提下，尽量降低结构的成本和资源消耗。
经济性原理需要综合考虑结构的材料、施工工艺、施工周期和维护成本等因素，以实现结构设计的经济高效。
结论建筑结构的设计是建筑学科中的关键内容，它需要依据一定的原理和规范进行，以确保结构的安全性、稳定性和经济性。

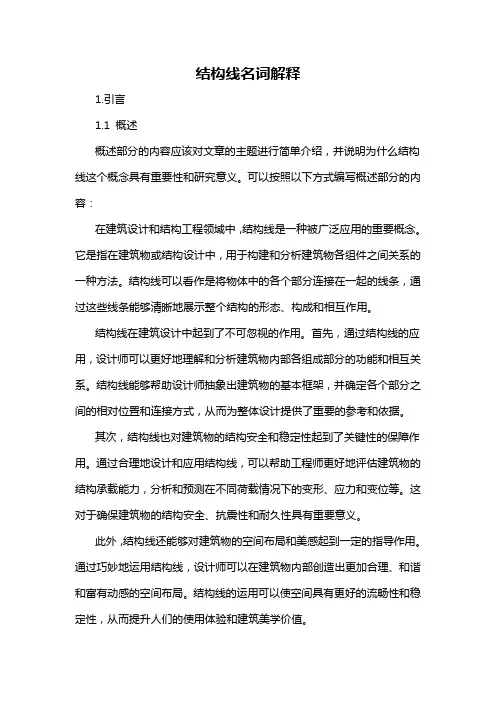

结构线名词解释1.引言1.1 概述概述部分的内容应该对文章的主题进行简单介绍，并说明为什么结构线这个概念具有重要性和研究意义。
可以按照以下方式编写概述部分的内容：在建筑设计和结构工程领域中，结构线是一种被广泛应用的重要概念。
它是指在建筑物或结构设计中，用于构建和分析建筑物各组件之间关系的一种方法。
结构线可以看作是将物体中的各个部分连接在一起的线条，通过这些线条能够清晰地展示整个结构的形态、构成和相互作用。
结构线在建筑设计中起到了不可忽视的作用。
首先，通过结构线的应用，设计师可以更好地理解和分析建筑物内部各组成部分的功能和相互关系。
结构线能够帮助设计师抽象出建筑物的基本框架，并确定各个部分之间的相对位置和连接方式，从而为整体设计提供了重要的参考和依据。
其次，结构线也对建筑物的结构安全和稳定性起到了关键性的保障作用。
通过合理地设计和应用结构线，可以帮助工程师更好地评估建筑物的结构承载能力，分析和预测在不同荷载情况下的变形、应力和变位等。
这对于确保建筑物的结构安全、抗震性和耐久性具有重要意义。
此外，结构线还能够对建筑物的空间布局和美感起到一定的指导作用。
通过巧妙地运用结构线，设计师可以在建筑物内部创造出更加合理、和谐和富有动感的空间布局。
结构线的运用可以使空间具有更好的流畅性和稳定性，从而提升人们的使用体验和建筑美学价值。
综上所述，结构线作为一种重要的建筑设计方法和工具，不仅能够帮助设计师更好地理解和构建建筑物的各个部分之间的关系，还能够提升建筑物的结构安全性和美观性。
因此，对结构线的深入研究和应用具有重要的意义，对于推动建筑设计和结构工程领域的发展具有积极的促进作用。
下面将进一步探讨结构线的定义和作用，以期为相关领域的专家和学者提供一定的参考和启示。
1.2文章结构1.2 文章结构文章的结构是指文章在组织和呈现内容时所采用的框架和组织方式。
一个良好的文章结构可以使读者更好地理解文章的内容，并使文章条理清晰、逻辑严密。

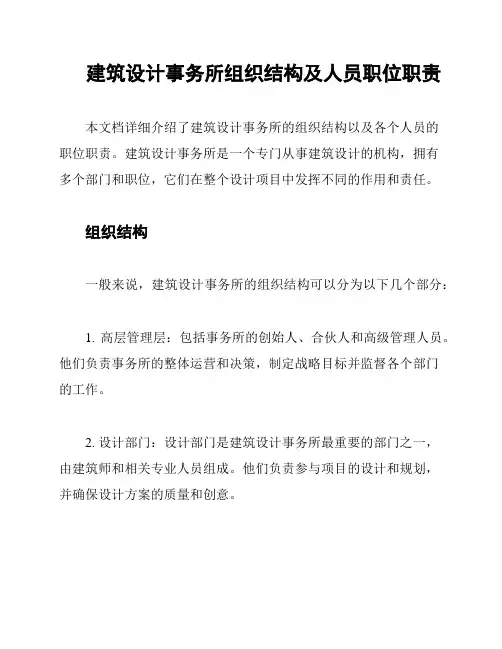

建筑设计事务所组织结构及人员职位职责本文档详细介绍了建筑设计事务所的组织结构以及各个人员的职位职责。
建筑设计事务所是一个专门从事建筑设计的机构，拥有多个部门和职位，它们在整个设计项目中发挥不同的作用和责任。
组织结构一般来说，建筑设计事务所的组织结构可以分为以下几个部分：1. 高层管理层：包括事务所的创始人、合伙人和高级管理人员。
他们负责事务所的整体运营和决策，制定战略目标并监督各个部门的工作。
2. 设计部门：设计部门是建筑设计事务所最重要的部门之一，由建筑师和相关专业人员组成。
他们负责参与项目的设计和规划，并确保设计方案的质量和创意。
3. 技术部门：技术部门主要负责建筑设计项目的技术支持和实施。
他们对设计方案的可行性进行评估，并提供技术解决方案的指导和支持。
4. 行政部门：行政部门负责事务所的日常管理和行政事务。
他们协助高层管理层处理各类事务，包括人力资源、财务管理和营销等。
5. 项目团队：项目团队由不同职能人员组成，包括设计师、工程师、规划师等。
他们协同合作，负责具体项目的执行和实施工作。
人员职位职责在建筑设计事务所中，各个职位有着不同的职责和要求。
以下是一些常见的人员职位及其职责：1. 建筑师：负责项目的整体设计和规划工作，包括草图、平面图、立面设计等，要求具备良好的设计能力和创造力。
2. 结构工程师：负责项目的结构设计和分析，确保建筑物的结构安全和稳定。
3. 室内设计师：负责建筑内部空间的设计和装饰，包括选择材料、布局设计等。
4. 施工管理员：负责项目的施工过程管理，协调各个施工环节和监督施工质量。
5. 项目经理：负责项目的整体管理和组织，协调各个团队成员的工作，确保项目按时完成。
此外，建筑设计事务所还可能有其他职位，如营销专员、财务经理等，他们在事务所的顺利运营和发展中也起着重要的作用。
以上是建筑设计事务所的组织结构及人员职位职责的简要介绍，每个事务所可能会有所不同，具体情况应根据实际需要进行调整和补充。

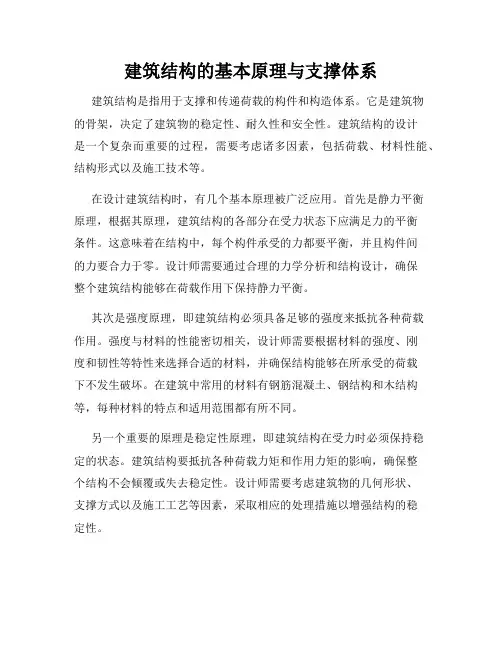

建筑结构的基本原理与支撑体系建筑结构是指用于支撑和传递荷载的构件和构造体系。
它是建筑物的骨架，决定了建筑物的稳定性、耐久性和安全性。
建筑结构的设计是一个复杂而重要的过程，需要考虑诸多因素，包括荷载、材料性能、结构形式以及施工技术等。
在设计建筑结构时，有几个基本原理被广泛应用。
首先是静力平衡原理，根据其原理，建筑结构的各部分在受力状态下应满足力的平衡条件。
这意味着在结构中，每个构件承受的力都要平衡，并且构件间的力要合力于零。
设计师需要通过合理的力学分析和结构设计，确保整个建筑结构能够在荷载作用下保持静力平衡。
其次是强度原理，即建筑结构必须具备足够的强度来抵抗各种荷载作用。
强度与材料的性能密切相关，设计师需要根据材料的强度、刚度和韧性等特性来选择合适的材料，并确保结构能够在所承受的荷载下不发生破坏。
在建筑中常用的材料有钢筋混凝土、钢结构和木结构等，每种材料的特点和适用范围都有所不同。
另一个重要的原理是稳定性原理，即建筑结构在受力时必须保持稳定的状态。
建筑结构要抵抗各种荷载力矩和作用力矩的影响，确保整个结构不会倾覆或失去稳定性。
设计师需要考虑建筑物的几何形状、支撑方式以及施工工艺等因素，采取相应的处理措施以增强结构的稳定性。
除了这些基本原理，建筑结构的支撑体系也是影响建筑物稳定性的重要因素之一。
常见的支撑体系包括框架结构、桁架结构、拱形结构和悬索结构等。
每种支撑体系都有其适用范围和特点。
框架结构是最常用的一种支撑体系，它由纵向和横向构件组成，能够承受垂直和水平荷载。
框架结构适用于各种规模的建筑物，具有较好的稳定性和抗震性能。
桁架结构则是由斜杆和节点构成的，可以有效地传递荷载，适用于大跨度的建筑物。
拱形结构以弧形的方式将荷载转移到基础上，适用于需要大空间的建筑，如体育馆和大型展览馆。
悬索结构则是通过悬挂系统将荷载传递到主悬挂索上，适用于跨度较大的桥梁和建筑。
在实际应用中，建筑结构设计还需要综合考虑建筑功能、造价、施工工艺和建筑美学等因素。

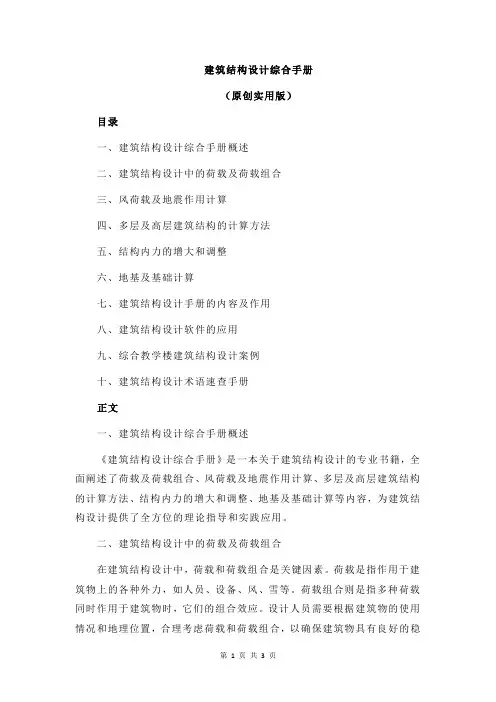

建筑结构设计综合手册（原创实用版）目录一、建筑结构设计综合手册概述二、建筑结构设计中的荷载及荷载组合三、风荷载及地震作用计算四、多层及高层建筑结构的计算方法五、结构内力的增大和调整六、地基及基础计算七、建筑结构设计手册的内容及作用八、建筑结构设计软件的应用九、综合教学楼建筑结构设计案例十、建筑结构设计术语速查手册正文一、建筑结构设计综合手册概述《建筑结构设计综合手册》是一本关于建筑结构设计的专业书籍，全面阐述了荷载及荷载组合、风荷载及地震作用计算、多层及高层建筑结构的计算方法、结构内力的增大和调整、地基及基础计算等内容，为建筑结构设计提供了全方位的理论指导和实践应用。
二、建筑结构设计中的荷载及荷载组合在建筑结构设计中，荷载和荷载组合是关键因素。
荷载是指作用于建筑物上的各种外力，如人员、设备、风、雪等。
荷载组合则是指多种荷载同时作用于建筑物时，它们的组合效应。
设计人员需要根据建筑物的使用情况和地理位置，合理考虑荷载和荷载组合，以确保建筑物具有良好的稳定性和安全性。
三、风荷载及地震作用计算风荷载和地震作用都是建筑结构设计中需要考虑的外力因素。
风荷载计算需要根据建筑物的高度、形状、所在地区的风速等参数进行，以确保建筑物在风力作用下不会产生过大的摇摆或倾覆。
地震作用计算则需要考虑建筑物所在地区的地震烈度、地震波的传播特性等因素，以确保建筑物在地震发生时能够承受地震作用并保持稳定。
四、多层及高层建筑结构的计算方法多层及高层建筑结构的计算方法包括框架结构、剪力墙结构、框架 - 剪力墙结构等。
设计人员需要根据建筑物的功能、造型、场地条件等，选择合适的结构形式，并按照相关规范进行计算和设计，以确保建筑物具有良好的稳定性和安全性。
五、结构内力的增大和调整在建筑结构设计过程中，结构内力的增大和调整是非常重要的环节。
结构内力是指结构在各种外力作用下产生的内部力，如弯矩、剪力、轴力等。
设计人员需要根据设计要求和计算结果，合理调整结构内力，以确保建筑物具有良好的力学性能和使用寿命。
建筑的基本构造组成
建筑一般是由基础、墙、楼板层、地坪、楼梯、屋顶和门窗等构成。
（对不同使用功能的建筑，还有各种不同的构件和配件，如阳台、雨篷、烟囱、散水、垃圾井等。
）
它们的主要作用如下：
1.基础：承受着建筑物的全部荷载，并将这些荷载传给地基。
2.墙：作为承重构件，承受着建筑物由屋顶或楼板层传来的荷载，并将这些荷载再传给基础。
作为围护构件，外墙起着抵御自然界各种因素对室内侵袭的作用；内墙起着分隔房间、创造室内舒适环境的作用。
3.楼板层：承受着家具、设备和人体的荷载以及本身自重，并将这些荷载传给墙；还对墙身起着水平支撑的作用。
4.地坪：承受底层房间内的荷载。
5.楼梯：是楼房建筑的垂直交通设施，供人们上下楼层和紧急疏散之用。
6.屋顶：抵御着自然界雨雪及太阳热辐射等对顶层房间的影响；承受着建筑物顶部荷载，并将这些荷载传给垂直方向的承重构件。
7.门窗：采光、通风，同时也起分隔和围护的作用。
建筑结构体系及特点建筑结构体系是指构成建筑物的基本结构元素，它的设计和选择在建筑工程中起着至关重要的作用。
不同类型的建筑物需要不同的结构体系，以满足其功能、承载能力和美学要求。
本文将探讨建筑结构体系的各种类型和特点。
一、悬挑结构悬挑结构是一种常见的建筑结构，它的特点是一部分结构元素悬挑在建筑物的主体之外，通常用于创建开放的空间或遮阳设施。
这种结构通常需要强大的支撑系统，以确保安全性。
悬挑结构的典型应用包括大型露天剧场、体育场馆和露天餐厅。
悬挑结构的特点包括高度的美学吸引力，因为它们可以创造出独特的建筑外观。
然而，它们的设计需要仔细考虑荷载分布和结构强度，以确保安全性。
二、框架结构框架结构是一种常见的建筑结构，它通常由水平和垂直的框架构成，用于支撑建筑物的重量。
这种结构在高层建筑和工业建筑中非常常见。
框架结构的主要特点是其强大的承载能力，可以支撑大楼的多层结构。
框架结构的设计通常需要考虑地震和风荷载，以确保建筑物的稳定性。
此外，框架结构还可以为建筑物提供灵活性，以容纳不同类型的内部布局。
三、拱结构拱结构是一种古老的建筑结构，它的特点是一系列连续的拱形元素，用于支撑重量。
这种结构常见于教堂、大教堂和其他宗教建筑中。
拱结构的主要特点包括其美学上的宏伟和雄伟，以及其强大的承载能力。
拱结构的设计需要考虑拱的形状和跨度，以确保其能够支撑建筑物的重量。
此外，拱结构还可以创造出内部空间的高度和开放感。
四、索链结构索链结构是一种现代建筑结构，它的特点是使用张力索和悬挂元素来支撑建筑物的重量。
这种结构通常用于创建轻盈的、开放的空间，如体育场馆、会议中心和机场。
索链结构的主要特点包括其轻盈的外观和高度的透明性。
这种结构通常需要复杂的分析和设计，以确保张力索的稳定性和安全性。
五、壳体结构壳体结构是一种特殊的建筑结构，它的特点是采用曲面形状来支撑建筑物的重量。
这种结构通常用于创建独特的建筑外观，如博物馆和体育馆。
壳体结构的设计需要考虑材料的选择和曲线的形状，以确保其能够支撑建筑物的重量。
建筑结构说明范文建筑结构是指建筑物的骨架和支撑系统，负责承载荷载并将其传递到地基上。
它是建筑物的重要组成部分，对建筑物的安全性、可靠性和稳定性起着至关重要的作用。
本文将对建筑结构的基本概念、主要组成部分以及设计原则进行详细说明。
建筑结构的基本概念包括载荷、支撑系统和构件。
载荷是指施加到建筑物上的各种力，包括重力荷载、风荷载、地震荷载等。
支撑系统是指用于支撑和传递载荷的组织结构，包括柱、梁、墙等。
构件是指构成支撑系统的各个单元，如钢材、混凝土等。
建筑结构的主要组成部分是柱、梁和板。
柱是垂直于地面的支撑构件，主要承受纵向荷载和抗压力。
梁是水平连接柱的构件，主要承受弯曲力和抗拉力。
板是用于分离楼层和承载荷载的水平构件，主要承受弯曲力和抗剪力。
建筑结构的设计原则包括安全性、经济性和美观性。
安全性是建筑结构设计的首要原则，要能够承受设计荷载并保证建筑物的使用安全。
经济性是指在满足安全要求的前提下，尽可能降低材料和施工成本。
美观性是指建筑结构要与建筑物的整体风格和功能相协调，形成统一的整体效果。
建筑结构的设计过程包括结构分析和结构设计两个阶段。
结构分析是指对建筑物所受荷载进行计算和分析，确定结构受力状态和荷载传递路径。
结构设计是在了解结构受力状态的基础上，选择合适的构件尺寸、材料和连接方式，满足设计要求。
在建筑结构的设计中，还需要考虑地基的承载能力和土壤的稳定性。
地基是建筑物承载结构荷载的基础，需要根据土壤的力学性质来确定合适的地基类型和处理方式，以保证建筑物的稳定性。
最后，建筑结构的施工和监理是确保结构质量的关键环节。
施工过程需要严格按照设计图纸和施工规范进行，确保构件的精度和质量。
监理人员需要对施工过程进行监督和检查，及时发现并纠正问题，确保建筑结构的安全和可靠。
总之，建筑结构在建筑物中起着重要的作用。
通过合理的结构设计和施工，可以确保建筑物的安全性和可靠性，为人们提供一个舒适、安全的生活和工作环境。

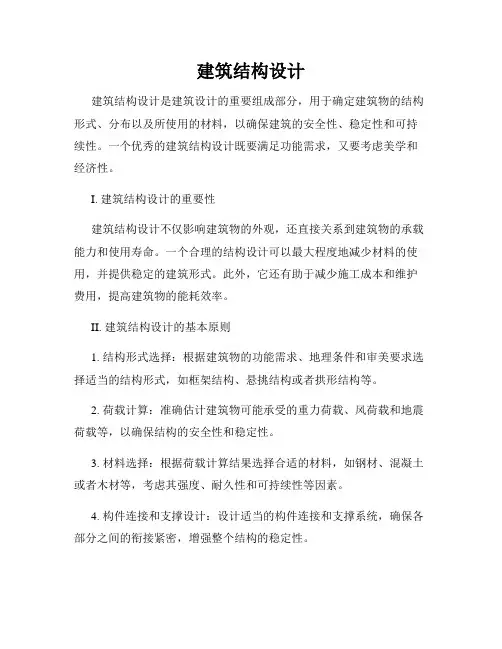

建筑结构设计原理解析建筑结构设计是建筑工程中至关重要的环节，它涉及到建筑物的稳定性、安全性和承载能力等方面。
在进行建筑结构设计时，设计师需要遵循一些基本原理和规范，以确保建筑物能够正常运行并满足使用需求。
本文将对建筑结构设计的原理进行解析，以帮助读者更好地理解和应用这些原理。
一、荷载分析原理荷载是指施加在建筑物上的各种外力，包括静态荷载和动态荷载。
静态荷载包括自重、使用荷载和雪荷载等，而动态荷载则包括风荷载和地震荷载等。
在进行荷载分析时，设计师需要准确计算和考虑各种荷载的影响，以确定建筑物的承载能力。
二、受力分析原理受力分析是建筑结构设计的核心任务，它通过对结构各部分的受力情况进行计算和分析，以确保结构能够满足荷载要求。
在进行受力分析时，设计师需要根据不同的结构类型和荷载情况，采用合适的受力分析方法，如静力学方法、弹性力学方法和塑性力学方法等。
三、结构稳定原理结构稳定是指建筑物在受到荷载作用时保持平衡、不破坏和不倾覆的能力。
为了确保结构的稳定性，设计师需要根据不同的结构类型和荷载情况，采取相应的稳定措施，如增加支撑、设置抗侧支撑等。
此外，设计师还需要考虑结构的整体刚度和柔度，以提高结构的稳定性。
四、材料选用原理在建筑结构设计中，合理的材料选用是确保结构安全和经济的关键。
设计师需要根据建筑物的用途、荷载要求和环境条件等因素，选择合适的材料，如钢材、混凝土、木材和玻璃等。
同时，设计师还需要考虑材料的力学性能和耐久性，以确保结构的可靠性和持久性。
五、构造形式设计原理构造形式是指建筑结构的整体布局和连接方式。
不同的构造形式会影响到结构的稳定性、刚度和施工难度等方面。
在进行构造形式设计时，设计师需要充分考虑结构的功能要求、荷载情况和建造工艺等因素，以选择合适的构造形式，如框架结构、悬挑结构和壳体结构等。
六、施工工艺原理施工工艺是指建筑结构在实际施工过程中的具体操作和控制方法。
设计师需要合理安排施工工艺，确保结构施工的顺利进行和质量的可控性。
房屋的组成及其作用1、房屋的组成一幢房屋由基础、墙或柱、楼地面。
楼梯、屋顶、门窗等部分组成。
2、各部分的作用1）基础基础是房屋埋在地面以下的最下方的承重构件。
它承受着房屋的全部荷载，并把这些荷载传给地基。
2）墙或柱墙或柱是房屋的垂直承重构件，它承受屋顶、楼层传来的各种荷载，并传给基础。
外墙同时也是房屋的围护构件，抵御风雪及寒暑对室内的影响，内墙同时起分隔房间的作用。
3）楼地面楼板是水平的承重和分隔构件，它承受着人和家具设备的荷载并将这些荷载传给柱或墙。
楼面是楼板上的铺装面层；地面是指首层室内地坪。
4）楼梯楼梯是楼房中联系上下层的垂直交通构件，也是火灾等灾害发生时的紧急疏散要道。
5）屋顶屋顶是房屋顶部的围护和承重构件，用以防御自然界的风、雨。
雪、日晒和噪声等，同时承受自重及外部荷载。
6）门窗门具有出人、疏散、采光、通风、防火等多种功能，窗具有采光、通风、观察、眺望的作用。
7）其他此外房屋还有通风道、烟道、电梯、阳台、壁橱。
勒脚、雨篷、台阶、天沟、雨水管等配件和设施，在房屋中根据使用要求分别设置。
3、建筑施工图建筑施工图首页图是建筑施工图的第一张图样，主要内容包括图样目录、设计说明、工程做法和门窗表。
3.1 房屋建筑工程施工图的内容及特点房屋建筑工程施工图是将建筑物的平面布置、外形轮廓、尺寸大小、结构构造和材料做法等内容，按照“国标”的规定，用正投影方法，详细准确地画出的图样。
它是用以组织。
指导建筑施工、进行经济核算、工程监理、完成整个房屋建造的一套图样，所以又称为房屋施工图。
房屋的设计程序房屋设计一般分为初步设计和施工图设计两个阶段。
1）初步设计阶段 初步设计是根据有关设计原始资料，拟定工程建设实施的初步方案，阐明工程在拟定的时间、地点以及投资数额内在技术上的可能性和经济上的合理性，并编制项目的总概算。
2）施工图设计阶段 施工图设计是根据批准的初步设计文件，对于工程建设方案进一步具体化、明确化，通过详细的计算和设计，绘制出正确、完整的用于指导施工的图样，并编制施工图预算。
3.1.1 房屋建筑工程施工图的内容根据其专业内容或作用的不同，一套完整的房屋建筑工程施工图一般分为：1）建筑施工图（简称建施） 建筑施工图主要表明建筑物的总体布局、外部造型、内部布置、细部构造、内外装饰等情况。
它包括首页（设计说明）、总平面图、平面图、立面图、剖面图和详图等。
2）结构施工图（简称结施）结构施工图主要表明建筑物各承重构件的布置、形状尺寸、所用材料及构造做法等内容。
它包括首页（设计说明）、基础平面图、基础详图、结构平面布置图、钢筋混凝土构件详图、节点构造详图等。
3）设备施工图（简称设施）设备施工图是表明建筑工程各专业设备、管道及埋线的布置和安装要求的图样。
它包括给水排水施工图（简称水施）、采暖通风施工图（简称暖施）、电气施工图（简称电施）等。
它们一般都是由首页、平面图、系统图、详图等组成。
一幢房屋全套施工图的编排顺序一般应为：图纸目录、总平面图（施工总说明）、建筑施工图、结构施工图、给水排水施工图、采暖通风施工图、电气施工图等。
3.1.2 房屋建筑施工图的特点1）施工图中的各图样，主要是根据正投影法绘制的，所绘图样都应符合正投影的投影规律。
2）施工图应根据形体的大小，采用不同的比例绘制。
3）由于房屋建筑工程的构配件和材料种类繁多，为作图简便起见，“国标”规定了一系列的图例符号和代号来代表建筑构配件、卫生设备、建筑材料等。
4）施工图中的尺寸，除标高和总平面图以米为单位外，一般施工图中必须以毫米为单位，在尺寸数字后面不必标注尺寸单位。
4、房屋建筑工程施工图的有关规定4.1 定位轴线定位轴线是确定建筑物或构筑物主要承重构件平面位置的重要依据。
在施工图中，凡是承重的墙、柱子、大梁、屋架等主要承重构件，都要画出定位轴线来确定其位置。
对于非承重的隔墙、次要构件等，其位置可用附加定位轴线（分轴线）来确定，也可用注明其与附近定位轴线的有关尺寸的方法来确定。
国标对绘制定位轴线的具体规定如下：1）定位轴线应用细单点长画线绘制。
2）定位轴线一般应编号，编号应注写在轴线端部的圆圈内。
圆应用细实线绘制，直径为8～10mm，定位轴线圆的圆心，应在定位轴线的延长线上。
3）平面图上定位轴线的编号，宜标注在图样的下方与左侧。
横向编号应用阿拉伯数字，从左到右顺序编写；竖向编号应用大写拉丁字母，从下自上顺序编写。
拉丁字母的I、O、Z 不得用做轴线编号。
定位轴线的编号顺序如下图8.2所示。
4）附加定位轴线的编号，应以分数形式表示，所以也称分轴线。
两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号，编号宜用阿拉伯数字顺序编写。
5）对于详图上的轴线编号，若该详图适用于几根轴线时，应同时标注有关轴线的编号；通用详图中的定位轴线，一般只画圆，不注写轴线编号，如图8.3所示。
4.2 索引符号、详图符号及引出线1）索引符号 图样中的某一局部或构件，如需另见详图，应以索引符号标出，如图8.4a 所示。
索引符号是由直径为10mm的圆和水平直径组成，圆及水平直径均以细实线绘制。
索引符号应按下列规定编写：（1）索引出的详图，如与被索引的详图同在一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中画一段水平细实线，如图8.4b所示。
（2）索引出的详图，如与被索引的详图不在同一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，在索引符号的下半圆中用阿拉伯数字注明该详图所在图纸的编号，如图8.4c所示。
（3）索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号，如图8.4d所示。
（4）索引符号如用于索引剖视详图，应在被剖切的部位绘制剖切位置线，并以引出线引出索引符号，引出线所在的一侧应为投射方向，如图8.5所示。
2）详图符号 详图的位置和编号，应以详图符号表示。
详图符号的圆应以直径为14ｍｍ的粗实线绘制。
详图应按下列规定编写：（1）详图与被索引的图样同在一张图纸内时，应在详图符号内用阿拉伯数字注明洋图的编号，如图8.6所示。
（2）详图与被索引图样不在同一张图纸内，应用细实线在详图符号内画水平直径线，在上半圆中注明详图编号，在下半圆中注明被索引的图纸的编号，如图8.7所示。
3）引出线 引出线是对图样上某些部位引出文字说明、符号编号和尺寸标注等用的，其画法规定如下：（1）引出线应以细实线绘制，宜采用水平方向的直线、与水平方向成30°、45°、60°、90°的直线，或经上述角度再折为水平线。
文字说明宜注写在水平线的上方，如图8.8a 所示，也可注写在水平线的端部，如图18.8b所示。
索引详图的引出线应与水平直径线相连接，如图8.8c所示。
（2）同时引出几个相同部分的引出线，宜互相平行，如图8.9a所示，也可画成集中于一点的放射线，如图8.9b所示。
（3）多层构造共用引出线，应通过被引出的各层。
文字说明宜注写在水平线的上方，或注写在水平线的端部，说明的顺序应由上至下，并应与被说明的层次相互一致，如图8.10a 所示；如层次为横向排序，则由上自下的说明顺序应与由左至右的层次相互一致，如图8.10b 所示。
4.3 标高建筑物各部分或各个位置的高度主要用标高来表示。
《房屋建筑制图统一标准》中，规定了它的标注方法。
1）标高符号应以直角等腰三角形表示，按图8.11a所示形式用细实线绘制，如标注位置不够，也可按图18.11b所示形式绘制。
标高符号的具体画法如图8.11c、d所示。
图8.11a、b用于表示实形投影的标高。
2）总平面图室外地坪标高符号，宜用涂黑的三角形表示，如图8.12a所示，具体画法如图8.12b所示。
3）标高符号的尖端应指至被注高度的位置。
尖端一般应向下，也可向上。
标高数字应注写在标高符号的延长线一侧。
图8.13所示的标高形式，用于标注积聚投影的标高。
4）标高数字应以米为单位，注写到小数点以后第三位。
在总平面图中，可注写到小数点以后第二位。
5）零点标高应注写成±0.000，正数标高不注“＋”，负数标高应注“-”，例如3.000、-0.600。
6）在图样的同一位置需表示几个不同标高时，标高数字可按图8.14的形式注写。
7）标高的分类房屋建筑工程施工图的标高可分为绝对标高和相对标高。
绝对标高─我国是以青岛附近的黄海平均海平面为零点，以此为基准而设置的标高称为绝对标高。
相对标高─凡标高的基准面（即士0.00水平面）是根据工程需要而选定的，这类标高称为相对标高。
在一般建筑工程中，通常取底层室内主要地面作为相对标高的基准面（即±0.000）。
房屋的标高，还有建筑标高和结构标高的区别。
建筑标高─是指构件包括粉刷层在内的、装修完成后的标高。
结构标高─是不包括构件表面的粉饰层厚度，是构件在结构施工后的完成面的标高。
4.4 其他符号1）对称符号 当建筑物或构配件的图形对称时，可只画对称图形的一半，然后在图形的对称中心处画上对称符号，另一半图形可省略不画。
对称符号由对称线和两端的两对平行线组成。
对称线用细单点长画线绘制；平行线用细实线绘制，其长度宜为6～10mm，每对间距宜为2～3mm；对称线垂直平分两对平行线，对称线两端超出平行线宜为2～3mm，如图8.15a所示。
2）连接符号 连接符号是用来表示构件图形的一部分与另一部分的相接关系。
连接符号应以折断线表示需连接的部位。
两部位相距过远时，折断线两端靠图样一侧应标注大写拉丁字母表示连接编号，两个连接的图样必须用相同的字母编号，如图8.15b所示。
3）指北针指北针是用来指明建筑物朝向的。
其形状如图8.15c所示，圆的直径宜为24mm，用细实线绘制；指针尾部的宽度宜为3mm，指针头部应注“北”或“N”字。
需用较大直径绘制指北针时，指针尾部宽度宜为直径的1/8。
5、建筑施工图首页图建筑施工图首页图是建筑施工图的第一张图样，主要内容包括图样目录、设计说明、工程做法和门窗表。
5.1 图样目录图样目录说明工程由哪几类专业图样组成，各专业图样的名称、张数和图纸顺序，以便查阅图样。
如下表所示某单位住宅图样目录。
由表可知，本套施工图共有35张图样，其中建筑施工图12张，结构施工图6张，给水排水施工图5张，采暖施工图6张，电器施工图6张。
看图前应首先检查整套施工图图样与目录是否一致，防止缺页给识图和施工造成不必要的麻烦。
