油水分离器工作原理
油水分离器工作原理是利用油和水的密度差异以及重力作用来实现分离的过程。

具体工作原理如下：
1. 分离室：油水混合物进入分离室后，由于油和水的密度不同，它们会自然发生分层。

2. 油层：由于油的密度较小，因此油会浮在水的表面上形成油层。

3. 水层：由于水的密度较大，因此水会下沉到油下方形成水层。

4. 导流板：在分离室中设置导流板，它能够将浮在水上的油引流到油口处。

5. 排水装置：位于油水分离器底部的排水装置可以把沉淀的水排出去，从而实现有效的分离。

通过以上步骤的工作原理，油水分离器可以将油和水有效地进行分离，使油和水得以进行单独收集和处理。

这种分离装置广泛应用于各种工业领域，如石油工业、化工工业、食品加工等，起到了环保和资源利用的重要作用。

[键入文字]
志诚动力科技（杭州）有限公司 杨遇草
油水分离器工作原理
油水分离器原理；1，燃油从日用油箱或则底座油箱首先进入油水分离器（即油水分离器的进油侧IN ），其燃油进油流动冲动油水分离器朔胶叶轮转动，让水沉淀至分离器最下部，因为水的比重比燃油重，所以水会沉淀在最下端，同时分离器下端有一个红色胶圈，当分离器下端有积水沉淀时胶圈会漂浮起来。

2.当燃油注满燃油分离器后，燃油是经过滤芯过滤后再浸透到内芯里侧，在内芯里侧中间有一个铁管，在铁管上有两个孔，燃油是通过铁管孔再流到机组的输油泵（即油水分离器的出油侧）。

油水分离器的OUT 输出到机组手油泵。

3，同时油水分离器上是有IN 进油标识与OUT 出油标识。

机组启动之前首先必须将油水分离器以及油管的接头连接牢固无松动漏气现象，检查往油水分离器的进油与向机组输出油的油管是否接错。

然后再将油水分离器注满燃油才能对机组手动泵油与排空处理。

杨遇草编著
分离器进油；从燃油箱直接进入分离器外侧流入最下端，然后注满整个油水分离器滤芯外侧
分离器注满燃油后，燃油通过滤芯过滤浸透在进入滤芯内侧，燃油再从中间这个铁管上两个孔流出到分离器的输出端，然后再到机组输油泵。

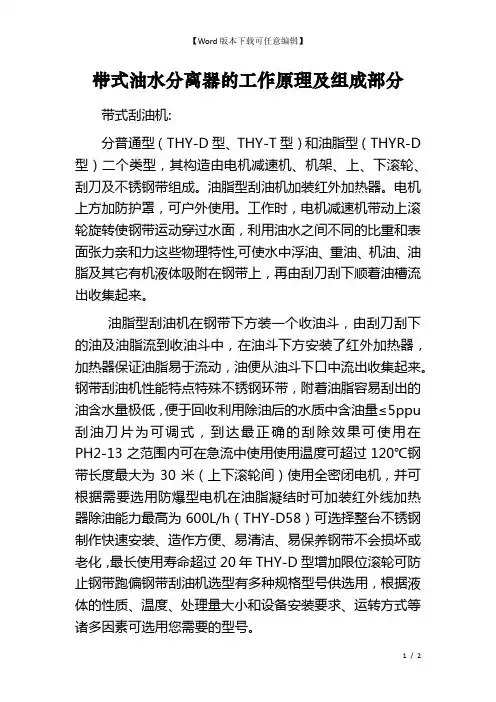

带式油水分离器的工作原理及组成部分带式刮油机:分普通型（THY-D型、THY-T型）和油脂型（THYR-D 型）二个类型，其构造由电机减速机、机架、上、下滚轮、刮刀及不锈钢带组成。

油脂型刮油机加装红外加热器。

电机上方加防护罩，可户外使用。

工作时，电机减速机带动上滚轮旋转使钢带运动穿过水面，利用油水之间不同的比重和表面张力亲和力这些物理特性,可使水中浮油、重油、机油、油脂及其它有机液体吸附在钢带上，再由刮刀刮下顺着油槽流出收集起来。

油脂型刮油机在钢带下方装一个收油斗，由刮刀刮下的油及油脂流到收油斗中，在油斗下方安装了红外加热器，加热器保证油脂易于流动，油便从油斗下口中流出收集起来。

钢带刮油机性能特点特殊不锈钢环带，附着油脂容易刮出的油含水量极低，便于回收利用除油后的水质中含油量≤5ppu 刮油刀片为可调式，到达最正确的刮除效果可使用在PH2-13之范围内可在急流中使用使用温度可超过120℃钢带长度最大为30米（上下滚轮间）使用全密闭电机，并可根据需要选用防爆型电机在油脂凝结时可加装红外线加热器除油能力最高为600L/h（THY-D58）可选择整台不锈钢制作快速安装、造作方便、易清洁、易保养钢带不会损坏或老化，最长使用寿命超过20年THY-D型增加限位滚轮可防止钢带跑偏钢带刮油机选型有多种规格型号供选用，根据液体的性质、温度、处理量大小和设备安装要求、运转方式等诸多因素可选用您需要的型号。

用途最广泛的是THY-D18型较小处理量是THY-D14型高处理量选THY-D28、THY-D38、THY-D58并联型轻巧方便的选THY-T12、THY-T14手提式既有浮油又有油脂的选THYR-D18油脂型制造材质本体及下滚轮：碳钢，环氧树脂漆喷涂（根据要求可用不锈钢）钢带：全不锈钢刮刀：聚氨酯或氟橡胶应用范围钢铁厂、炼油化工厂、皮革制造厂、橡胶制品厂、食品加工厂、造纸厂、地下水池、废水池、冷却剂池、洗车场、金属零件清洗池及其他水处理池。

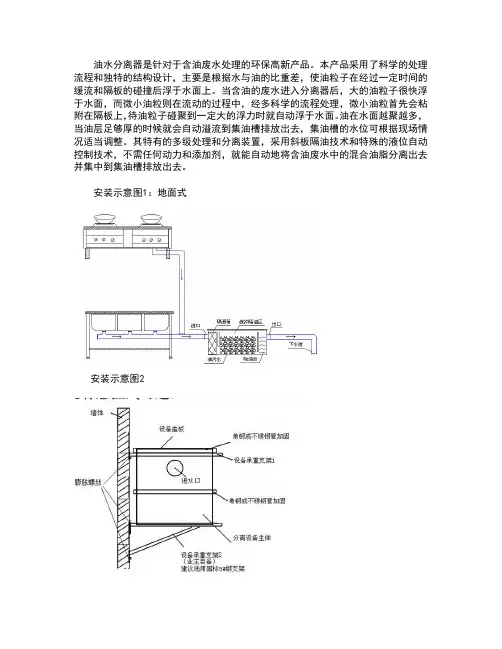

油水分离器是针对于含油废水处理的环保高新产品。

本产品采用了科学的处理流程和独特的结构设计，主要是根据水与油的比重差，使油粒子在经过一定时间的缓流和隔板的碰撞后浮于水面上。

当含油的废水进入分离器后，大的油粒子很快浮于水面，而微小油粒则在流动的过程中，经多科学的流程处理，微小油粒首先会粘附在隔板上，待油粒子碰聚到一定大的浮力时就自动浮于水面。

油在水面越聚越多，当油层足够厚的时候就会自动溢流到集油槽排放出去，集油槽的水位可根据现场情况适当调整。

其特有的多级处理和分离装置，采用斜板隔油技术和特殊的液位自动控制技术，不需任何动力和添加剂，就能自动地将含油废水中的混合油脂分离出去并集中到集油槽排放出去。

安装示意图1：地面式
安装示意图2。

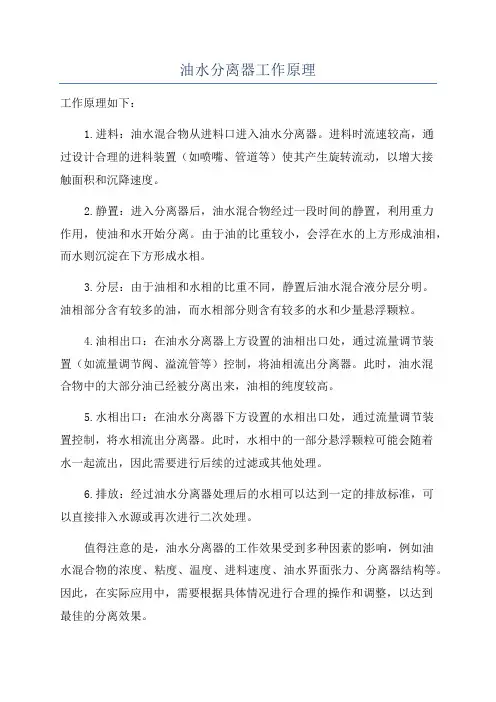

油水分离器工作原理
工作原理如下：
1.进料：油水混合物从进料口进入油水分离器。

进料时流速较高，通
过设计合理的进料装置（如喷嘴、管道等）使其产生旋转流动，以增大接
触面积和沉降速度。

2.静置：进入分离器后，油水混合物经过一段时间的静置，利用重力
作用，使油和水开始分离。

由于油的比重较小，会浮在水的上方形成油相，而水则沉淀在下方形成水相。

3.分层：由于油相和水相的比重不同，静置后油水混合液分层分明。

油相部分含有较多的油，而水相部分则含有较多的水和少量悬浮颗粒。

4.油相出口：在油水分离器上方设置的油相出口处，通过流量调节装
置（如流量调节阀、溢流管等）控制，将油相流出分离器。

此时，油水混
合物中的大部分油已经被分离出来，油相的纯度较高。

5.水相出口：在油水分离器下方设置的水相出口处，通过流量调节装
置控制，将水相流出分离器。

此时，水相中的一部分悬浮颗粒可能会随着
水一起流出，因此需要进行后续的过滤或其他处理。

6.排放：经过油水分离器处理后的水相可以达到一定的排放标准，可
以直接排入水源或再次进行二次处理。

值得注意的是，油水分离器的工作效果受到多种因素的影响，例如油
水混合物的浓度、粘度、温度、进料速度、油水界面张力、分离器结构等。

因此，在实际应用中，需要根据具体情况进行合理的操作和调整，以达到
最佳的分离效果。

一、隔油池和隔油器的作用隔油池主要应用于处理含油工业废水。

例如：石油和石油化工在生产过程中排出含大量油品的废水；煤工业排出含高浓度焦油的废水；纺织工业和食品工业等排出的含有大量油脂的废水。

这些含油废水如果直接排出造成污染，如对废水中的油品加以回收利用，则不仅可避免污染环境，甚至能获得一定的经济收益。

隔油器一般用于宾馆、饭店、餐厅、食堂的废水处理中。

也适用于洗车等工业含油废水，在餐饮领域，由于受地方及卫生、美观、造价等方面因素的影响，已经是隔油池的更新换代产品。

二、隔油池和隔油器的结构隔油池大部分采用钢筋混凝土筑造,也有用砖石砌筑的在矩形平面上，沿水流方向分为2～4格，每格宽度一般不超过6米，以便布水均匀。

有效水深不超过2米，隔油池的长度一般比每一格的宽度大4倍以上。

隔油池一般都要加盖，并在盖板下设蒸汽管，以便保温，防止隔油池起火和油品挥发，并可防止灰沙进入。

隔油器的内部构造突出了油水分离功能，应用异向流分离原理以及紊流变层流的辩证关系，使污水流经油水分离器的过程中，流速降低，通过增加过水断面从而降低流速（≤0.005m/s），增加废水的水力停留时间（约5-10min），并使整个过水断面能够匀速流过。

出水区的构造也充分考虑了水流均匀性问题以及防臭防虹吸等措施。

实践证明，该产品可将粒径60um以上的可浮油去除90%以上，外排污水动植物油的含量低于《污水综合排放标准》中的三级标准，能够消除油脂对管道的堵塞及对排入水体的污染，大大降低了污水或中水处理的难度和造价三、隔油池和隔油器的基本原理隔油器与隔油池两者的原理基本上相同，都是利用油与水的比重差异，采用自然上浮法分离去除废水中的可浮油与部分细分散油。

船用油水分离器原理及操作步骤(总5页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March油水分离设备主要组成部分，包括控制箱，分离器(内有滤板、滤心等)，管路，专用配套泵，自动排油监控系统(排油电磁阀、加热器、压力表、温度表及探头等附属设备)，等。

检验依据是MARPOL73/78公约和2004国内航行海船法定检验技术规则。

任何部分的缺陷都会影响设备分离效果，所以总的要求是整体处于良好状态。

1检验控制箱控制箱有泵浦电控箱、自动排油电控箱及排油监控系统电控箱等，有的是结合在一起，有的是分开的。

检查时，主要查看各电控箱能否对相关的用电设备正常供电及控制，有关指示灯能否亮。

若电源指示灯不亮，则可能是总配电板或分配电板上油水分离设备电源开关未合闸，或电控箱内保险丝断了。

2检验分离器和管路(1)检查分离器查看分离器简体，确认：·无严重锈蚀，无锈穿现象。

·铭牌明显，标明的处理能力与证书相符。

·查看筒体上取样口的龙头，畅通，开关自如。

(2)检查分离器的安装安装要求是，任何情况下，都不会因虹吸作用而使分离器内水位下降，更不允许存在排空的可能。

具体衡量标准是：·如果分离器安装在轻载水线以下，分离器的顶部要低于船舶轻载水线lm以上，或分离器排水管的舷外排出口高于分离器顶部1m以上：·如果分离器安装在轻载水线以上，则排水管必须高于分离器顶部lm以上，并在排水管的最高点上设有透气管和透气阀。

(3)检查管路查看有无不经油水分离器而直接排往舷外的旁通管路。

若有，必须割除。

若暂时不具备割除的条件，允许临时用盲板封死。

查看管路是否锈蚀严重，有无漏水现象。

3专用配套泵(1)查看确认设有专用配套分离泵泵的种类对油水分离器性能有显著影响。

因为油水分离器的速率取决于油滴的直径，油滴直径的大小关系到分离效果，因此含油污水在进入油水分离器前就应尽可能防止其中的油滴破裂。

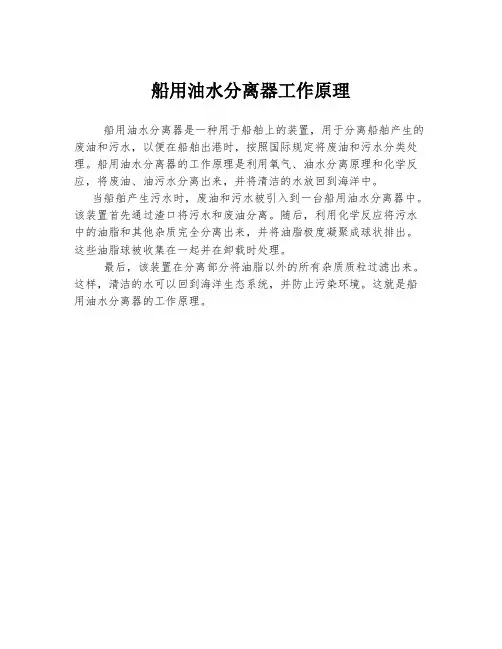

船用油水分离器工作原理
船用油水分离器是一种用于船舶上的装置，用于分离船舶产生的废油和污水，以便在船舶出港时，按照国际规定将废油和污水分类处理。

船用油水分离器的工作原理是利用氧气、油水分离原理和化学反应，将废油、油污水分离出来，并将清洁的水放回到海洋中。

当船舶产生污水时，废油和污水被引入到一台船用油水分离器中。

该装置首先通过渣口将污水和废油分离。

随后，利用化学反应将污水中的油脂和其他杂质完全分离出来，并将油脂极度凝聚成球状排出。

这些油脂球被收集在一起并在卸载时处理。

最后，该装置在分离部分将油脂以外的所有杂质质粒过滤出来。

这样，清洁的水可以回到海洋生态系统，并防止污染环境。

这就是船用油水分离器的工作原理。

油水分离器是一种装置，分为餐饮油水分离器和工业油水分离器两种。

餐饮油水分离器是餐饮行业用来处理污水用的；因为环保的要求，排到江河湖海里船舶机器处所所产生的污水是必须经过处理的，需要使用该设备。

其工作原理就是利用水与燃油的密度差，然后依靠地球引力场的作用使之发生相对运动，油液上升水分下降，从而就达到了油水分离的目的。

具体是：1：由污水泵将含油污水送入油水分离器，通过扩散喷嘴后，大颗粒油滴即上浮在左集油室顶部
2：含小油滴的污水进入下部分的波纹板聚结器，在此聚合部分油滴成较大的油滴至右集油室
3：含更小颗粒的油滴的污水通过细滤器，出去水中杂质，依次进入纤维聚合器，使细小油滴聚合成较大的油滴与水分离。

4：分离后，清洁水通过排除口排除，左右集油室中污油通过电磁阀自动排除，而在纤维聚合器分离出去的污油，则通过手动阀排除。

从而广泛应用于石化、燃油机车、污水处理等方面。

用户如需购买油水分离器，可咨询河南上田泵业有限公司。

油水分离器工作原理油水分离器是一种用于分离油和水的设备，广泛应用于石油、化工、电力、冶金、造纸等工业领域。

其工作原理是利用物理和化学的方法将油水混合物分禶成油和水两种单独的物质。

下面我们将详细介绍油水分离器的工作原理。

首先，油水分离器通过物理方法将油水混合物分离。

当油水混合物进入分离器时，首先经过一个沉淀槽，沉淀槽的作用是让油水混合物中的悬浮物沉淀下来。

这些悬浮物可能是固体颗粒、泥沙、或者其他杂质。

通过沉淀槽，大部分的悬浮物都会沉积到底部，从而减少对后续处理的影响。

接下来，油水混合物进入分离槽。

在分离槽内，油水混合物会经过一系列的过滤和分离过程。

首先，分离槽内会有一层过滤材料，如滤网或者过滤膜，用于过滤掉较小的固体颗粒。

然后，分离槽内会有一层分离材料，如油水分离膜或者分离板，用于将油和水分离开来。

这些分离材料能够根据油水的不同密度和粘度，将油和水分离开来，从而达到分离的目的。

除了物理方法，油水分离器还可以通过化学方法将油水混合物分离。

在一些特殊情况下，油水混合物中可能含有一些化学物质，如乳化剂、表面活性剂等，这些化学物质会使油水混合物变得难以分离。

在这种情况下，油水分离器会添加一些化学药剂，如分离剂、凝聚剂等，通过化学反应使油水混合物分离开来。

总的来说，油水分离器的工作原理是利用物理和化学的方法将油水混合物分离成油和水两种单独的物质。

通过沉淀槽、过滤和分离槽以及化学药剂的作用，油水分离器能够高效地将油水混合物分离开来，从而达到净化水质、回收油脂等目的。

在工业生产中，油水分离器发挥着重要的作用，为生产和环保提供了有力的支持。

实验室油水分离器工作原理
当油和水混合在一起时，由于油比水密度小，所以油会浮在水的表面。

此时，实验室油水分离器会利用设备内部的分隔膜来分离油和水。

分隔膜通常由一层薄膜材料制成，其表面具有疏水性，因此水会优先被吸附在膜上形成水滴，而油则会通过重力作用自然下落到分离器底部。

另外，实验室油水分离器还可以通过旋转或震荡等方式来增强分离效果。

当设备旋转或震荡时，由于油和水的密度不同，它们会在设备内部产生迅速运动，从而加速分离过程。

总之，实验室油水分离器通过利用油和水的密度差异以及表面张力不同来实现油水分离，是一种比较简单、有效的实验室分离装置。

- 1 -。

隔油池工作原理图隔油池是一种用于制备油水混合液的油水分离设备。

隔油池的工作原理是通过重力分离，将油水混合液中的油和水分离开来。

在隔油池中，油会被分离成一层并浮在水的表面，而水则会自然流出到隔油池下部的排水口。

隔油池通常由几个重要的组件组成，包括入口管道、出口管道、分离器、底部排水口等。

当油水混合液进入隔油池的时候，会流经入口管道进入分离器。

分离器是隔油池最重要的组件，因为它能将油和水分离开来。

分离器通常被设计成三个不同的部分，分别是进油区、分离区和出水区。

进油区是整个分离器的起始点，也是油水混合液的入口。

进油区通常被设计成漏斗形状，其作用是将油水混合液引导到下面的分离区。

分离区是整个隔油池的核心部分。

在分离区，油和水通过重力分离的方式进行分离。

由于油的比重比水轻，因此油会浮在水的表面上形成一层。

在这个过程中，隔油池还会使用其它方法来辅助分离，比如利用降低水速度或是加入气泡，来使得分离更快、更完全。

出水区是分离器的下部，也是排水口所在的区域。

在这个区域，水会被引导进入管道并流出隔油池。

为了防止油流到出水口并污染外部环境，通常还会设置一些屏障或者挡板来将油固定在上层。

底部排水口负责收集底部的污渍，防止油流到出口并污染外部环境。

排水口通常被设计成可关闭的，这样可以简单地清理池底。

如果需要将底部沉积物移除，通常需要打开排水口并将污渍全部排出。

此外，隔油池还有一些其它的组件，比如油回收系统或者自清池系统。

油回收系统可以将隔离的油收集起来，以便回收再利用。

自清池系统则可以帮助隔油池自动清理，减少对人工的依赖。

总之，隔油池是一种用于分离油和水的设备。

其工作原理是通过将油水混合液引导到分离器中，利用重力分离和其它方法将油和水分离开来。

后，再将水流出到出口进行排放。

隔油池的设计还包括底部排水口等组件，以便清理池底和回收油。

汽缸油水分离器工作原理
汽缸油水分离器是一种用于分离发动机内部产生的油水混合物的装置。

其工作原理主要包括以下几个步骤：
1. 混合物进入分离器：发动机内部产生的油水混合物通过排气管道流入汽缸油水分离器。

2. 离心分离作用：当混合物进入分离器后，其中的油水混合物受到分离器内部结构的离心力作用，使之发生旋转。

3. 油水分离：由于油和水在密度上的差异，油会向外部靠拢，而水则会靠近中心区域。

在离心力的作用下，油和水逐渐分离。

4. 油液回流：分离后的油液会自动回流至发动机内部的油箱或油润滑系统中，以供发动机继续使用。

5. 水液排放：分离后的水液则通过分离器中的排水口排出。

通过以上步骤，汽缸油水分离器能够高效地将发动机内产生的油水混合物进行分离，保证发动机的正常运行，并且减少对环境的污染。

油水分离器原理
油水分离器是一种常见的设备，用于将油和水分离开来。

它的原理是基于油和水的密度差异进行分离。

具体来说，油水分离器通常由一个垂直的筒体组成，内部分为两个部分：上部是油层，下部是水层。

油和水从进料口进入分离器后，通过一系列的处理步骤实现分离。

首先，进料口引入的混合液经过一个缓冲区，使其在筒体内的流动速度减慢。

这有助于大颗粒物质沉降，并防止油和水的剧烈混合。

接下来，混合液进入螺旋沉淀器，螺旋沉淀器的作用是加强沉降效果。

由于油和水的密度差异，油会向上浮起，而水则下沉至水层。

然后，油水分离器中设有一套油收集系统，将上浮的油收集起来，排出分离器。

同时，水层中还会设有排水装置，将沉降的水排出。

最后，分离后的油和水分别经过油口和水口排出分离器。

油通常需要经过进一步的处理，以达到特定的要求。

水经过分离后，也会经过后续处理，以达到标准的排放要求。

总的来说，油水分离器的工作原理是利用油和水的密度差异，通过减慢流速和螺旋沉淀器等装置，使油和水分离开来。

它在
环保和工业领域中发挥着重要的作用，有效地减少了油污物对环境的污染。

一、气源装置大型制桶企业，车间内有压缩空气的设备不少，不宜采用小型空气机供气，最好建一个空压机站，采用集中供气的方式，不仅节能、供气质量好，而且维修、管理比较方便。

自由空气经过空气压缩机压缩后，压缩空气要经过冷却、干燥、净化等处理才干使用于气动系统。

气源装置是用来产生具有足够压力和流量的压缩空气并将其净化、处理及储存的一套装置。

1、气源系统的组成常见的气源装置如图 30 所示。

空气首先经过滤气器过滤出部份灰尘、杂质后进入压缩机 1，压缩机输出的空气先进入后冷却器 2 进行冷却，然后进入油水分离器 3，使部份油、水和杂质从气体中分离出来，得到初步净化的压缩空气送入储气罐 4 中，即可供给对普通制桶设备气动装置使用。

如果设备对空气质量要求高的话，还要进一步净化。

图 30 气源装置组成示意图1－空气压缩机 2－后冷却器 3－油水分离器 4－储气罐2、空气压缩机空气压缩机是将机械能转变为气体压力能的装置，是气动系统的动力源。

空气压缩机的种类不少，一般有活塞式、膜片式、叶片式、螺杆式等类型，其中气压系统最常用的机型为活塞式压缩机。

如图31为空气压缩机的工作原理图，当活塞 3 向右运动时，由于左腔容积增加，压力下降，而当压力低于大气压力时，吸气阀 9 被打开，气体进入气缸 2 内，此为吸气过程。

当活塞向左运动时，吸气阀 9 关闭，缸内气体被压缩，压力升高，此过程即为压缩过程。

当缸内气体压力高于排气管道内的压力时，顶开排气阀，压缩空气被排入排气管道内，此过程为排气过程。

至此完成一个工作循环，电动机带动曲柄做回转运动，通过连杆、滑块、活塞杆、推动活塞做往复运动，空气压缩机就连续输出高压气体。

图 31 空气压缩机的工作原理1－排气阀 2－气缸 3－活塞 4－活塞杆 5－滑块6－滑道 7－连杆 8－曲柄 9－吸气阀在选择空气压缩机时，其额定压力应等于或者略高于所需的工作压力，其流量等于系统设备最大耗气量并考虑管路泄漏等因素。
