办公楼、教学楼、宿舍楼、旅馆毕业设计一、设计资料：建设地点：南方某城市。
场地面积：长×宽=110×70m，建筑平面设计可不考虑场地周边影响。
总建筑面积：3000±10%平方米。
最高气温：41℃。
最低气温：-8℃。
主导风向：夏季东南风，冬季西北风。
基本风压：0.35KN/m2。
基本雪压：0.5 KN/m2。
最大降雨量：60mm/h。
场地地震效应：建筑物所在地区抗震设防烈度为6度，设计基本地震加速度为0.05m/ s2,设计地震分组为第一组，拟建场地土类型中软场地土，Ⅱ类建筑场地。
地质水文情况：场地平坦，周围无相邻建筑物。
自上而下土层分布情况为：1、填土（Qm l）,褐黄色，松散，湿，以粘性土为主，局部含快石和植物根系，层厚1m，不宜作为拟建建筑物的基础持力层。
2、粉质黏土（Qa l+p l）, 褐黄色，可塑，湿，含褐色铁锰氧化物结核，层厚1m，f ak=200kPa，E S =7.7Mpa。
3、粉质黏土（Qa l+p l）, 褐黄色，硬塑，湿，含褐色铁锰氧化物结核，该层未穿透，f ak=200kPa，E S=7.7Mpa。
场地土15m深度X围内无液化土层。
二、建筑设计功能要求：设计题目（一）：某办公楼设计（一）、层数为不超过4层，净高为3.6米。
（二）、建筑主要组成用房：门厅：80平方米×１传达值班：36平方米×１展览室（含储藏室）：120平方米×1（可与门厅结合布置）接待室：30平方米×2保健室：20平方米×2办公室：20平方米×40（可考虑部分为大开间办公室）套间办公室（带接待室）：40平方米×5小会议室：40平方米×2中会议室：60平方米×１大会议室：200平方米×１娱乐室、棋牌室、阅览室、健身房：150平方米公共交通及卫生间部分：楼梯间及走道的布局尽可能简捷通畅，满足防火规X的要求，卫生间满足使用人数要求。
学生公寓的建筑和结构设计综述学生姓名：*** 指导老师：***（建筑工程学院2006级土木工程专业3班）摘要：随着我国社会的发展，经济的进步，国家对教育尤其是高等教育的重视程度越来越大,因此促进了近年来高校不断的扩大招生规模，进而引起了学生宿舍相对紧缺,在一定程度上影响了学校的发展，也影响了学生的正常生活秩序。
为此就必须加快行学校的宿舍建设，以满足数量越来越庞大的大学生的居住问题。
关键词：学生公寓建筑设计结构设计1 前言随着我校规模的扩大，学生的增多，我校的学生宿舍也日趋紧张。
为了加快我校的发展进程，增建学生宿舍的问题也提上了日程。
本设计就是我校准备建设的11#宿舍楼，是我校椒江校区发展中必不可少的组成部分。
11#学生公寓位于校园学生生活区，东邻10#学生公寓，占地面积3600 m2，拟建五层。
学校是大学生学习和生活的基本场所，是一个大学生在校生活学习时间最长的地方，对一个人的在这个人生阶段多起的作用是非常大的。
为给学生一个环境优美，具有良好的学习氛围且居住舒适，功能齐全的生活环境，本设计拟采用四人间公寓式建筑，首层用于公寓值班室、门厅、自行车库、热水房等，部分面积用于开设学生超市，以满足学生的生活需求。
二层以上为学生宿舍，四人一间，设有独立卫生间。
每层设一定数量的集中式厕所和活动室。
框架结构是由楼板、梁、柱及基础4种承重构件组成的，由主梁、柱与基础构成平面框架，各平面框架再由连续梁连接起来而形成的空间结构体系。
在合理的高度和层数的情况下，框架结构能够提供较大的建筑空间，其平面布置比较的灵活，可适合多种工艺与使用功能的要求[4]。
结合学校前期的宿舍建设，以及本宿舍楼的使用功能，此次设计的结构类型拟采用框架结构。
2建筑的空间及平面组合建筑空间的功能分析平面设计中始终需要从建筑整体空间组合的效果来考虑问题，应该紧密联系剖面和立面设计的可能性和合理性，不断调整、修改平面，反复深入，才能取得好的时间效果。
中文摘要本工程为广西大学行建文理学院学生公寓楼工程，采用框架结构，主体为七层，本地区抗震设防烈度为六度第一组，场地类别为II类场地。
基本风压为2KN mm。
楼﹑屋盖均采用现浇钢筋混凝土结构。
0.35/本次毕业设计中，第一部分设计是结构部分的设计，在这部分设计中，首先进行的是结构选型,根据各结构体系的优缺点，及本工程的实际情况，在符合经济的条件下，采用钢筋混凝土框架结构体系。
其次进行结构平面布置，根据荷载情况，在满足结构受力合理，荷载传递简捷、梁宜拉通，避免凌乱，及满足建筑要求和方便施工等原则下，进行纵、横向梁布置，并根据规范和经验公式，进行主次梁截面初步估算。
手算第九轴框架上的荷载，用Pk计算其内力并配筋。
用PMCAD建立整体模型后用SATWE进行整体计算。
在设计过程中，广泛采用天正、Auto CAD绘图软件来辅助绘图。
第二部分是施工设计：对所坐的结构设计进行工程量统计，完成工程量清单，并对施工方案作出合理的选择，完成整个工程的施工进度计划和施工平面图的绘制。
在整个设计过程中，严格遵循相关的专业规范的要求，参考相关资料和有关最新的国家标准规范，对设计的各个环节进行综合全面的科学性考虑。
总之，适用、安全、经济、使用方便是本设计的原则。
设计合理可行的建筑结构方案是现场施工的重要依据。
关键词：框架结构内力计算计算配筋施工Student apartmentsAbstractThe project is an apartment building for xingjian college in Guangxi University. It adopts framework structure with seven-stores building as its main body. Seismic fortification intensity of the area is six-time Group 1 and its venues category is the second venue. The basic wind pressure is 2KN mm. Building and roof adopt0.35/cast-in-place reinforced concrete structure.The first part in the graduation design is the structure. In the design of the part, we first do selection of structure and then under economy-permitted condition adopt reinforced concrete framework structural system according to advantages and disadvantages of every structural system and actual situation of the project. Second, we set up plane structure. According to load and in the principles of satisfying reasonable force structure ,simple load transfer, easy beam pull and avoiding disorder and satisfying construction demands and facilitating construction, we set up longitudinal and horizontal beam and have preliminary estimates about primary and secondary beams section according to norms and empirical formula. The load of nine-floor frame is done by hand,and the nine-floor frame is computed and reinforced by PK. I built a whole buiding model with PMCAD ,then to counte it with SATWE. In the design process, we also adopt Tarch and Auto CAD software as an auxiliriary. The second part Maily be constrution:Carry on amount of engineering covariance to constrution design do,complete engineer quantity detailed list,and to construte the project do a choice of reasonable and complete the draw of the plan and construction plane chart of the constrution progress of the whole engineering.In the entire designing, we keep to the demands of related professional norms strictly and refer to related materials and latestnational standard norms and give various links of the design comprehensive and scientific consideration. In a word, application, security, economy and use of convenience are the principles of the design. Designing a program of reasonable and feasible building structure is an important basis of construction site.Keywords:framework structure internal force calculation; calculation of reinforcement construction.目录一、设计资料及目标要求 (5)（一）工程概况 (5)（二）目标及要求 (5)二、结构布置 (5)（一）结构选型 (5)（二）框架结构的布置原则 (10)（三）变形缝的设置 (11)（四）重要承重构件截面尺寸的确定 (11)三、⑨轴框架荷载计算 (13)（一）荷载信息 (13)（二）屋面装饰框架荷载计算 (17)（三）屋面框架计算 (18)（四） 1—6层框架计算 (25)（五）风荷载计算 (35)四、基础设计 (37)（一）、第一组内力计算 (38)（二）第二组内力计算 (44)（三）配计算 (47)五、板设计计算 (49)六、楼梯设计 (53)参考文献 (56)科技资料翻译 (57)附录 (64)致谢 (86)一、设计资料及目标要求（一）工程概况本工程由三栋公寓楼，分别是5#、6#、7#楼，总建筑面积37262.0m2，其中，我们只设计5#楼，5#楼建筑面积9412.0 m2 层数地上部分7层，一层架空作为学生自行车停放库及部分附属用房。
昆明理工大学毕业设计说明书毕业设计题目昆明理工大学怡园宿舍楼学院专业班级建筑工程学院 12级学生姓名性别男指导教师职称2021年 9月 6 日摘要本工程为昆明理工大学学生公寓楼,位于昆明理工大学〔呈贡校区〕怡园。
该公寓楼楼主体结构采用钢筋混凝土现浇框架结构，柱网尺寸为6.6m×3.9m ，总长度为55.1m，总宽度为16.1m, 总高度为20.07m，占地面积为887.11平方米左右，总建筑面积为5323平方米，共六层，各层层高均为3.3米。
建筑立面规整，采用白色瓷砖装饰外墙，女儿墙实心砖砌筑，除正门为玻璃门外，其余均采用实木门，窗为塑钢窗。
本设计主要包括建筑设计和结构设计两局部。
建筑设计，包括平面定位图设计、平面设计、立面设计、剖面设计。
结构设计，框架结构设计主要包括：结构选型，梁、柱、墙等构件尺寸确实定，重力荷载计算、横向水平作用下框架结构的内力和侧移计算、纵向地震作用计算、水平地震作用下横向框架内力分析、竖向荷载作用下横向框架的内力分析、内力组合、截面设计、根底设计。
其中,根底设计又包括根底选型、根底平面布置、地基计算等。
在设计中,认真贯彻了“适用、平安、经济、美观〞的设计原那么，进一步掌握了建筑与结构设计全过程、根本方法和步骤。
关键词：框架结构; 结构计算; 钢筋混凝土；内力分析AbstractThe construction of a building where the students , which is located in the newdevelopment district called Kunming city.The main body structure of the teaching building is reinforced concrete portal frame structure, the column net size is 6.6m×3.9m,and its total length is 55.1m,total width is 16.1m,total height is 20.7m,the covering area is about 887.11square meters and the construction area is about 5323 square meters. There are five floors and the floor height is 3.3m..the design in formal . Using white ceramic bricks to decorate the outside wall, using solid bricks to build the daughter wall. Choosing glass door as the front door and the others choosing solid wood doors.The windows use plastic-- steel windows.This design mainly includes the architectural design and structural design. The architectural design includes the plane fixed position drawing design,the plane drawing design and sign to face the design, section design. The structure design, the mission of the frame structural design mainly have: the type selection ,the size of beams、pillars、walls etc., the gravity load calculation, the calculation of internal force and lateral moving in the function of the horizontal force, lengthways earthquake function calculation, the internal force analysis of the crosswise frame in the function of the horizontal earthquakes, the internal force analysis of the crosswise frame in the function of the vertical load and also includes the dint combine、section design、foundation design. Foundation design also concludes footing layout selection, footing plane disposition, and foundation calculation.Had seriously carried out the code of design :“fitting、safety、economical、beautiful outlook〞and the basic measure and procedure in the whole design of architecture and structure.Key words: Frame structure; structural calculation; reinforced concrete; Internal force analyzing目录第一章前言.......................................................... - 0 -第二章.建筑设计论述.................................................. - 0 -2.1设计依据.......................................................... - 0 -2.2设计内容.......................................................... - 0 -第三章.结构设计论述.................................................. - 1 -3.1气象条件.......................................................... - 1 -3.2工程地质条件...................................................... - 2 -3.3材料情况.......................................................... - 2 -第四章.结构计算...................................................... - 3 -4.1结构平面简图...................................................... - 3 -4.2材料情况.......................................................... - 4 -4.3截面尺寸选取...................................................... - 4 -4.4荷载聚集.......................................................... - 5 -4.5各层重力荷载代表值计算............................................ - 7 -第五章.水平地震作用下的框架内力分析.................................. - 9 -5．1梁线刚度......................................................... - 9 -5.2柱的线刚度....................................................... - 10 -5.3自振周期计算..................................................... - 11 -5.4水平地震作用下的层间位移和顶点位移计算........................... - 13 -5.4.1剪力图......................................................... - 14 -5.5 水平地震作用下框架柱剪力和柱端弯矩 .............................. - 14 -5.6水平地震作用下梁端弯矩按下式计算................................. - 16 -5.7水平地震作用下的梁端剪力和柱轴力标准值........................... - 17 -5.8水平地震作用下的框架内力图....................................... - 18 -第六章.水平风载作用下的框架内力分析................................. - 18 -6．1水平风载作用下的层间剪力图...................................... - 19 -6.2 水平风载作用下框架柱剪力和柱弯矩 ............................... - 20 -6．3水平风载作用下梁端弯矩按下式计算................................ - 21 -6．4水平风载作用下的梁端剪力和柱轴力标准值.......................... - 22 -6.5水平风载作用下的弯矩、剪力、轴力图............................... - 23 -第七章.框架在竖向荷载作用下的内力分析............................... - 23 -7．1框架计算简图.................................................... - 23 -7．2竖向荷载计算.................................................... - 24 -7.2.1恒载........................................................... - 24 -7.2.2活荷载......................................................... - 26 -7．3梁固端弯矩...................................................... - 26 -7.4弯矩分配与传递................................................... - 27 -7.4.1转动刚度S及相对转动刚度S 计算 ................................ - 27 -7.4.2分配系数计算................................................... - 27 -7.5 恒载及活载作用下的弯矩分配 ...................................... - 29 -7.6 活载及活载作用下的弯矩分配 ...................................... - 30 -7.7恒载作用下的弯矩图............................................... - 31 -7.8活载作用下的弯矩图............................................... - 32 -7.9.梁端剪力 ........................................................ - 33 -7.9.1恒载作用下梁端剪力............................................. - 34 -7.9.2活载作用下梁端剪力............................................. - 34 -7.10柱轴力和剪力.................................................... - 35 -7.10.1恒载作用下的柱轴力剪力........................................ - 36 -7.10.2活载作用下的柱轴力剪力........................................ - 37 -第八章.内力组合..................................................... - 38 -8.1内力组合公式..................................................... - 38 -8.1.1框架梁......................................................... - 38 -8.2.2框架柱......................................................... - 39 -8.3框架控制截面的内力............................................... - 40 -8.3.1水平地震荷载作用下框架的控制截面............................... - 44 -8.3.2风荷载作用下框架的控制截面..................................... - 45 -8.3.3竖向恒载荷载作用下框架的控制截面............................... - 46 -8.3.4竖向活载荷载作用下框架的控制截面............................... - 47 -8.4 内力组合 ........................................................ - 47 -第九章.框架结构配筋计算............................................. - 64 -9.1框架梁的设计..................................................... - 64 -9.1.1梁的正截面配筋计算............................................. - 64 -9.1.2梁的斜截面配筋计算............................................. - 69 -9.2框架柱的设计..................................................... - 74 -9.2.1柱的正截面配筋计算............................................. - 74 -9.2.2柱的斜截面配筋计算............................................. - 78 -第十章.现浇板配筋计算............................................... - 81 -10.1荷载计算........................................................ - 81 -10.2配筋计算........................................................ - 81 -第十一章.根底设计................................................... - 83 -弟十二章.楼梯设计................................................... - 86 -12.1梯段板.......................................................... - 87 -12.2平台梁设计...................................................... - 88 -12.3平台板计算(按简支算) ............................................ - 89 -第十三章施工组织设计.............................................. - 90 -第十四章技术经济分析.............................................. - 104 -第十五章结论..................................................... - 105 -参考文献........................................................... - 106 -致辞............................................................... - 106 -附录一〔中文译文〕附录二〔外文资料原文〕学生公寓楼设计第一章前言本次我的毕业设计的题目是学生公寓楼，结构形式为现浇钢筋混凝土框架结构。
多层学生公寓课程设计一、课程目标知识目标：1. 学生能够理解并掌握多层学生公寓的建筑设计原则和功能分区。
2. 学生能够了解多层学生公寓的结构特点、材料选择和安全规范。
3. 学生能够掌握多层学生公寓的绿色环保和节能减排设计理念。
技能目标：1. 学生能够运用所学知识，设计出符合实际需求的多层学生公寓布局方案。
2. 学生能够通过分析案例，提高空间想象力和创新设计能力。
3. 学生能够运用团队协作和沟通技巧，完成多层学生公寓的设计方案。
情感态度价值观目标：1. 培养学生对建筑设计的兴趣，激发创新精神。
2. 增强学生的环保意识，认识到绿色建筑设计的重要性。
3. 培养学生关注社会问题，提高社会责任感。
本课程旨在通过多层学生公寓的设计，使学生在掌握建筑设计知识的基础上，提高实际操作能力和团队协作能力。
针对学生的年龄特点和认知水平，课程注重培养学生的空间想象力、创新精神和环保意识，使学生在实践中形成正确的价值观。
课程目标具体、可衡量，便于教学设计和评估。
二、教学内容1. 多层学生公寓设计原则- 建筑设计基本原理- 功能分区与空间组织- 安全规范与消防要求2. 多层学生公寓结构特点与材料选择- 建筑结构类型及特点- 常用建筑材料及其性能- 节能减排与绿色环保材料应用3. 多层学生公寓绿色环保设计- 绿色建筑设计理念- 生态节能技术应用- 环保设施与室内环境质量4. 设计方案实践与团队协作- 多层学生公寓设计方案制定- 空间布局与细节设计- 团队协作与沟通技巧教学内容依据课程目标，结合教材相关章节，进行科学、系统地组织。
教学大纲明确教学内容的安排和进度，确保学生在学习过程中逐步掌握多层学生公寓设计的相关知识。
教学内容注重理论与实践相结合，提高学生的实际操作能力，培养其团队协作精神。
三、教学方法1. 讲授法- 对多层学生公寓设计的基本原理、结构特点、材料选择等理论知识，采用讲授法进行教学，为学生奠定扎实的理论基础。
- 结合教材内容，通过生动的案例和实例，提高学生对知识点的理解和记忆。
工民建毕业设计和施工组织设计---多层学生公寓楼设计目录中文摘要 (1)英文摘要 (2)1 引言与工程概况 (3)1.1 引言 (3)1.2 设计课题 (3)1.3 建筑场地 (3)1.4 场地地质情况 (4)1.4.1 地层特征 (4)1.4.2 地下水 (4)1.4.3 持力层的初步选择 (5)1.5 抗震设防要求 (5)1.6 其他施工要求 (5)2 结构初步设计 (6)2.1 轴网尺寸及层高的初步设计 (6)2.2 梁截面尺寸初步设计 (6)2.3 柱截面尺寸初步设计 (6)2.3.1中柱 (7)2.3.2 边柱 (7)2.3 楼板尺寸初步设计 (7)2.4 材料的初步选择 (7)2.5 建筑方案的设计 (7)2.6 横向框架计算简图 (7)3 重力荷载计算 (9)3.1 屋面及楼面的永久荷载标准值 (9)3.2 屋面及楼面可变荷载标准值 (9)3.3 梁、柱、墙、门、窗重力荷载计算 (10)3.4 重力荷载代表值(各层Gi) (16)4 框架侧移刚度计算 (19)4.1 框架梁柱线刚度 (19)4.1.1 框架梁线刚度ib (19)4.1.2 柱线刚度ic (19)4.2 框架柱侧移刚度D值 (20)5 横向水平荷载作用下框架结构内力和侧移计算 (24)5.1 横向自振周期计算 (24)5.2 水平地震作用及楼层剪力计算 (25)5.3 水平地震作用下的位移计算 (26)5.4 水平地震作用下框架内力计算 (28)6 竖向荷载作用下框架结构的内力计算 (33)6.1 计算单元 (33)6.2 荷载计算 (34)6.2.1 屋面恒载： (34)6.2.2 恒载1～5层： (35)6.2.3 活荷载计算： (36)6.2.4 屋面雪载： (36)6.2.5 1～5层活荷载： (36)6.2.6 荷载所引起的各层弯矩 (37)6.3 内力计算 (41)6.3.1 恒载二次弯矩分配： (41)6.3.2 活载二次弯矩分配 (45)6.3.3 雪载二次弯矩分配 (49)6.3.4 竖向荷载作用下的框架弯矩图 (53)6.4 荷载作用下梁端剪力及柱轴力 (54)6.4.1 恒载作用下梁端剪力及柱轴力 (54)6.4.2 活载作用下梁端剪力及柱轴力 (55)6.4.3 雪载作用下梁端剪力及柱轴力 (56)6.5横向框架内力计算 (57)6.5.1 结构抗震等级 (57)6.5.2 框架梁柱内力组合 (57)6.5.3 内力组合计算说明 (66)7 梁、柱、楼板截面设计 (73)7.1 框架梁 (73)7.1.1梁正截面受弯承载力计算 (73)7.1.2 梁斜截面受剪承载力计算 (78)7.2 框架柱 (79)7.2.1 剪跨比和轴压比验算 (79)7.2.2 柱正截面承载力计算 (80)7.2.3 柱斜截面受剪承载力计算 (98)7.3 框架梁柱节点核芯区截面抗震验算 (104)7.3.1 节点核芯区组合剪力值计算 (104)7.3.2 节点核心区截面有效宽度计算.. 1047.3.3 节点核心区最小截面尺寸验算.. 1047.3.4 节点核心区截面抗震验算 (104)7.4 楼板 (105)7.4.1 双向板 (105)7.4.2 单向板 (108)8 基础设计 (109)8.1 地基承载力修正 (109)8.2 C柱柱底最不利荷载 (109)8.3 基底尺寸确定 (110)8.4 验算荷载偏心距和最大压力 (111)8.5 抗冲切验算 (112)8.6 配筋计算 (112)9 楼梯设计 (117)9.1楼梯板设计 (118)9.1.1 荷载设计 (118)9.1.2 截面设计 (119)9.2 平台板设计 (119)9.2.1 荷载设计 (119)9.2.2 截面设计 (120)9.3 平台梁设计 (120)9.3.1 荷载设计 (120)9.3.2截面设计 (121)10.PKPM电算数据 (123)10.1 txt文件数据生成 (123)10.2 内力图 (149)10.3.1 弯矩包络图 (149)10.3.2 轴力包络图 (150)10.3.3剪力包络图 (152)10.3.4 内力包络图 (153)10.3 配筋图 (153)10.3.1 框架梁柱配筋图 (153)10.3.2 框架梁平法施工图 (153)10.3.3 板施工图 (153)11 施工组织设计 (154)11.1 编制依据和原则 (154)11.1.1 编制依据 (154)11.1.2 编制原则 (154)11.1.3 本工程采用的技术规范 (154)11.2 工程概况及施工特点 (155)11.2.1 工程概况 (155)11.2.2 工程特点 (155)11.3 施工部署及施工准备 (156)11.3.1 施工管理目标 (156)11.3.2 施工现场项目组织机构 (156)11.3.3 施工顺序安排 (156)11.4 施工进度计划 (157)11.4.1 施工进度安排原则 (157)11.4.2 施工进度计划 (157)11.4.3 施工进度计划保证措施 (157)11.5 主要分部分项工程施工方案 (158)11.6 地下管线及其他地上地下设施的加固防护措施 (159)11.7 保证工期、质量、安全、文明施工和减少扰民的技术措施 (160)11.7.1 保证工期的技术措施 (160)11.7.2 保证质量的技术措施 (161)11.7.3 确保安全生产的技术组织措施 16611.7.4保证文明施工，减少扰民降低环境污染和噪音的措施 (170)11.8 雨季及高温施工措施 (170)11.8.1 雨季施工措施 (170)11.8.2 高温施工措施 (171)11.9 施工进度计划横道图 (172)11.10 施工现场总平面布置图 (172)结论 (174)致谢 (174)参考文献 (176)多层学生公寓楼设计摘要：本设计主要进行了结构方案中横向框架2轴框架的抗震设计。
毕业设计（论文）题目：某多层宿舍楼砖混结构设计系：建筑与资源工程系专业：建筑工程技术班级：09建筑工程2班学生：学号：指导教师：职称：工程师摘要砖混结构在建设和使用过程中会出现不同形式、不同宽度的裂缝。
这些裂缝不仅影响建筑外观造型和使用功能，而且降低了墙体的质量，影响到结构的承载力，严重者甚至引起房屋的倒塌，造成生命财产的损失。
通过对砖混结构裂缝产生的原因和有效的裂缝防治措施研究。
来避免引起房屋的倒塌，造成生命财产的损失等破坏。
砖混结构设计必须荷载大小及不同情况，对梁板柱进行抗压抗剪承载力的验算，达到强度设计要求。
关键词：砖混结构裂缝产生的原因；砖混结构裂缝有效的防治措施；ABSTRACTBrick concrete structure in the construction and use of the process will appear in different forms, different width of crack. These cracks affects not only the building appearance and function, but also reduce the wall quality, affect the structure bearing capacity, serious and even cause the collapse of buildings, caused loss of life and property. Based on the causes of cracks in brick masonry structure and the effective prevention measures for cracks of. To avoid the collapse of buildings, caused loss of life and property damage.Key wordsO n the causes of cracks in brick concrete structure; effective prevention and control measures of cracks in brick masonry structure目录ABSTRACT (2)第一章：绪论 (3)第二章：砖混结构裂缝原因和防治措施 (5)第三章：结构设计 (10)2、PKPM建模计算 (12)（2）“网格生成”——轴线命名 (12)3、选择各标准层进行梁、柱构件布置，“楼层定义” (12)4、定义各层楼、屋面恒、活荷载，“荷载定义” (12)1、显示各层输入的楼面荷载、梁间荷载、节点荷载，以供校核 (12)5、如要作基础设计，执行“7 汇底层柱墙最大组合内力图DCNL*.T” (12)3、计算结果 (27)第四章：建筑图纸 (30)附图 (30)第五章:结论 (30)第一章：绪论一．砖混结构裂缝的影响自从水泥问世以后，砖混结构就逐渐成了我国城镇建设的一种主要结构形式。
目录摘要...................................................................................................................................- 1 - 摘要............................................................................................................................- 1 - Abstract.......................................................................................................................- 2 - 前言...................................................................................................................................- 3 - 正文...................................................................................................................................- 4 -一、软件设计及分析.................................................................................................错误!未定义书签。
..........................................................................................................- 9 -.............................................................................................- 4 -.............................................................................................- 11 -........................................................................................ - 11 -............................................................................................- 15 -、结构施工图的绘制............................................................................ - 15 -二、手算设计..........................................................................................................- 22 -....................................................................................................- 22 -............................................................................................- 32 -........................................................................................................- 58 -三、电算与手算比较............................................................................................. - 59 -四、设计中存在的问题及思考............................................................................. - 59 -五、结论...................................................................................................................- 65 -六、总结与体会......................................................................................................- 66 - 谢辞..................................................................................................................................- 67 -主要参考资料..................................................................................................................- 68 -附件1：外文原文....................................................................................................- 69 - 附件2：外文资料翻译译文....................................................................................- 81 -附录3：结构设计参数..............................................- 81 - 附件4：TAT 结构的周期、振型和各层地震力、位移输出文件............- 81 - 附件5：结构计算控制参数..................................................................................- 81 -摘要摘要大学生公寓楼设计进行了蒙自县大学学生公寓楼建筑、结构及施工设计。

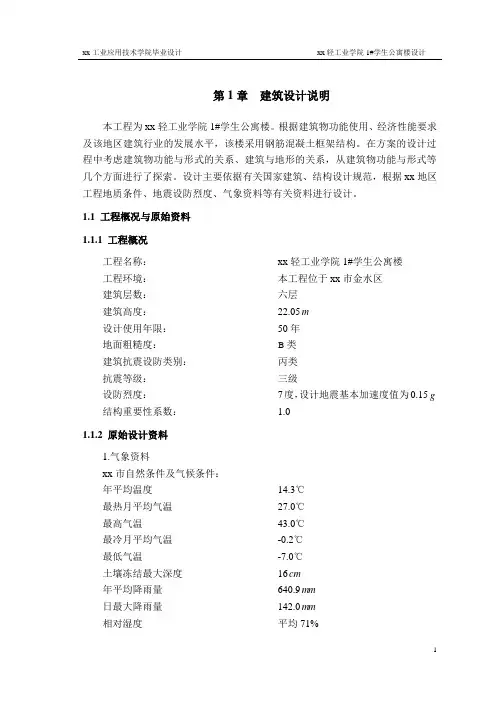

第1章建筑设计说明本工程为xx轻工业学院1#学生公寓楼。
根据建筑物功能使用、经济性能要求及该地区建筑行业的发展水平，该楼采用钢筋混凝土框架结构。
在方案的设计过程中考虑建筑物功能与形式的关系、建筑与地形的关系，从建筑物功能与形式等几个方面进行了探索。
设计主要依据有关国家建筑、结构设计规范，根据xx地区工程地质条件、地震设防烈度、气象资料等有关资料进行设计。
1.1 工程概况与原始资料1.1.1 工程概况工程名称：xx轻工业学院1#学生公寓楼工程环境：本工程位于xx市金水区建筑层数：六层建筑高度：22.05m设计使用年限：50年地面粗糙度：B类建筑抗震设防类别：丙类抗震等级：三级设防烈度：7度，设计地震基本加速度值为0.15g 结构重要性系数： 1.01.1.2 原始设计资料1.气象资料xx市自然条件及气候条件：年平均温度14.3℃最热月平均气温27.0℃最高气温43.0℃最冷月平均气温-0.2℃最低气温-7.0℃土壤冻结最大深度16cm年平均降雨量640.9mm日最大降雨量142.0mm相对湿度平均71%主导风向夏季主导风向为南风，平均风速2.8sm/冬季主导风向为北风，平均风速3.5sm/最大风速19.3sm/基本风压值0.452kN/m夏季平均风速折算成距地面2m处数值 2.1sm/积雪最大厚度24cm基本雪压0.402/mkN2.地质资料(1)建设场地地处黄河泛平原区，地貌单元属黄河冲积平原，地势平坦，地面标高110m左右，由西南向东北微倾。
(2)地下水位：勘察期间，在勘探深度12m以内未见到地下水，由于地下水位埋藏较深设计和施工中可不考虑其影响。
(3)地震工程地质：根据有关方面分析，虽然断层较多，但断层并无应力积聚条件，故历史上从未发生过较大地震（最大三级），国家地震局和省地质局确定为7度设防区。
1.2 建筑设计说明1.2.1 设计概要建筑功能说明。
本工程为xx轻工业学院1#学生公寓楼，首先要满足基本功能的要求。

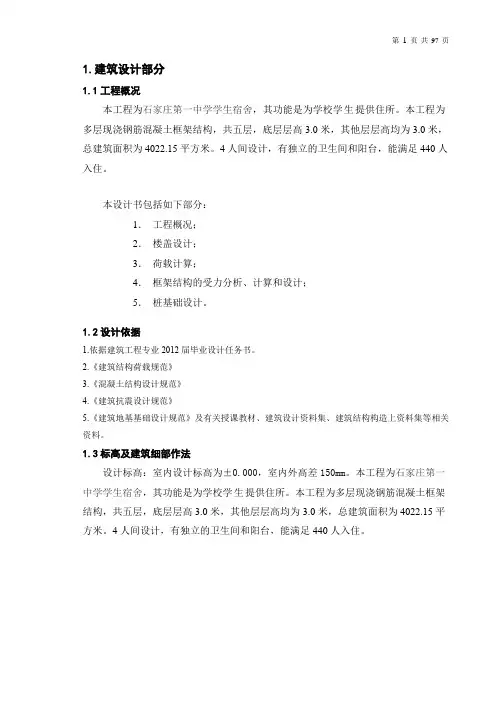

1.建筑设计部分1.1工程概况本工程为石家庄第一中学学生宿舍，其功能是为学校学生提供住所。
本工程为多层现浇钢筋混凝土框架结构，共五层，底层层高3.0米，其他层层高均为3.0米，总建筑面积为4022.15平方米。
4人间设计，有独立的卫生间和阳台，能满足440人入住。
本设计书包括如下部分：1．工程概况；2．楼盖设计；3．荷载计算；4．框架结构的受力分析、计算和设计；5．桩基础设计。
1.2设计依据1.依据建筑工程专业2012届毕业设计任务书。
2.《建筑结构荷载规范》3.《混凝土结构设计规范》4.《建筑抗震设计规范》5.《建筑地基基础设计规范》及有关授课教材、建筑设计资料集、建筑结构构造上资料集等相关资料。
1.3标高及建筑细部作法设计标高：室内设计标高为±0.000，室内外高差150mm。
本工程为石家庄第一中学学生宿舍，其功能是为学校学生提供住所。
本工程为多层现浇钢筋混凝土框架结构，共五层，底层层高3.0米，其他层层高均为3.0米，总建筑面积为4022.15平方米。
4人间设计，有独立的卫生间和阳台，能满足440人入住。
1.4建筑设计图纸2.结构设计部分2.1工程概况本工程为光州新区第一中学学生宿舍。
工程为五层现浇钢筋混凝土框架结构。
工程所在地抗震设防烈度为7度，设计基本地震加速度为0.10g，设计地震分组为第一组，场地类别为Ⅱ类。
屋面做法：钢筋混凝土现浇板，20mm石灰砂浆抹底，20mm水泥砂浆找平，80～160厚（3%找坡）膨胀珍珠岩保温层，四层作法防水层（一毡二油上铺小石子）。
楼面做法：钢筋混凝土现浇板，20mm石灰砂浆抹底，20mm水泥砂浆找平，水磨石面层。
墙身做法：由普通砖砌筑而成，普通砖自重18kN/m3，厚度240mm。
门窗做法：门为木门，自重0.2 kN/m2，窗为钢窗玻璃窗，自重0.4 kN/m2。
活荷载：上人屋面均布活荷载标准值2.0kN/m2，楼面活荷载标准值2.0kN/m2。
毕业设计（论文）任务书毕业设计（论文）任务书摘要本工程为某学校学生宿舍楼，建筑面积4430.0平方米，耐火等级为二级，采光等级为三级，设计使用年限为50年。
本工程为砖混结构，基础安全等级为二级，抗震设防烈度为七度。
防火等级二类多层宿舍建筑。
六层砖混结构，基础采用柱下现浇混凝土独立基础基础及墙下现浇混凝土独立基础条形基础。
基础回填土采用素混凝土垫层，其他混凝土均采用钢筋混凝土。
本设计主要计算了沉降缝的一侧工程量和编写了施工组织设计。
按照施工的大体顺序，从基础开挖开始由下到上计算工程量，然后计算钢筋、混凝土、装饰、安装工程等。
工程量计算完成后开始编写单位工程的施工组织设计，并在合理安排施工的基础上绘施工横道图和平面施工布置图。
关键字：混凝土，钢筋，工程量，施工组织设计AbstractThis project for a school student dormitory building and a building area of 4430.0 square meters, the fire resistance rating for level 2, level of lighting for level 3, the design life of 50 years. This project for the brick structure, basic security level for level 2, seismic fortification intensity is 7 degrees. Fire rating category of multilayer dormitory building. Six-story brick structure, adopts the cast-in-place concrete under column independent foundation base and wall cast-in-situ concrete independent foundation under strip footing. Backfill soil using plain concrete cushion, adopt concrete and other concrete.This design is mainly to calculate the settlement joint of quantities and write on only one side of the construction organization design. According to the construction of general order, starting from the foundation excavation calculation of quantities from bottom to top, and then calculate reinforcing steel, concrete, decoration, installation and so on. Calculation of quantities to start writing unit after the completion of project construction organization design, and on the basis of reasonable arrangement of construction drawing construction figure and plane crossing construction plan.Keywords: concrete, steel bar quantity, construction organization design前言毕业设计是大学专科教育培养目标实现的重要阶段，是毕业前的综合学习阶段,是深化、拓宽、综合教和学的重要过程,是对大学期间所学专业知识的全面总结。
本毕业设计为多层学生公寓楼，我的题目为《学生公寓楼》。
在毕业设计前期，我温习了《计量计价》、《钢筋混凝土》、《施工组织设计》等知识，并借阅了《建筑规范》、《计量计价规范》、《施工规范》等规范。
在毕业设计后期，主要进行设计手稿的电脑输入，并得到老师的审批和指正，使我圆满的完成了任务，在此表示衷心的感谢。
毕业设计的3个月里，在刘将老师帮助下，经过资料查阅、设计计算、论文撰写以及外文的翻译，加深了对新规范、规程、手册等相关内容的理解。
巩固了专业知识、提高了综合分析、解决问题的能力。
在输入手稿时，进一步了解了word，在绘图时熟练掌握了AutoCAD。
以上所有这些从不同方面达到了毕业设计的目的与要求。
由于在计算过程中以手算为主，由于自己水平有限，难免有不妥和疏忽之处，敬请各位老师批评指正。
二零零一二年五月第一章绪论1.1毕业设计目的建筑工程技术专业毕业设计的过程，是实现学生独立完成简单施工作业的基本要求，是学生毕业前最后的学习和综合训练，对于提升学生的综合素质，培养学生与实际工程接轨有重要意义。
随着现代化工程建设项目规模的不断扩大，施工技术难度与质量要求在不断提高，建设施工领域施工管理的复杂和难度越来越高。
施工组织设计是指导工程施工准备和施工全过程的技术经济文件。
本设计是通过一个具体的单位工程施工组织设计，自己体会科学组织与管理施工的精髓。
对工程施工质量、安全和成本控制等方面有一个全面的了解和掌握。
为今后从事本专业工作打下坚实的基础。
毕业设计是土木工程专业教学中的重要环节。
其主要目的是：培养学生综合应用所学基础理论和专业知识，解决一般工程技术问题的能力，进一步提高和训练学生的工程制图、理论分析、结构设计、施工方案设计、计算机应用和外文阅读能力。
通过毕业设计，使学生对一般土木工程的土建设计与施工内容、施工全过程有比较全面的了解，熟悉有关规范、规程、手册和工具书，为今后独立工作打下基础。
毕业设计应强调理论联系实际，提高学生分析、解决工程实际问题的能力，注意培养学生踏实、细致、严格、认真和吃苦耐劳的工作作风。
1.2毕业设计任务1、计算单位工程的工程量。
包括土方工程、钢筋工程、混凝土工程、模板工程、装饰装修等工程量的计算。
2、编写单位施工组织设计。
考虑工地上实际因素影响，编写施工组织设计，包括合理安排流水班组，施工机械，季节施工等具体的施工方法。
优化施工组织设计内容，考虑经济和技术因素等。
3、绘制施工进度计划表。
安排施工流水节奏，要求以最快且经济最合理的方式安排组织施工。
4、绘制施工平面布置图。
第二章工程量计算2.1 一般线面基数计算四线：L中=建筑平面图中设计外墙中心线的总长度。
L内=建筑平面图中设计内墙净长线长度。
L外=建筑平面图中外墙外边线的总长度。
L净=建筑基础平面图中内墙混凝土基础或垫层净长度。
两面：S底=建筑物底层建筑面积。
S房=建筑平面图中房心净面积。
具体计算见下表：2.2 土石方工程计算规则：外墙沟槽，按外墙中心线长度（即L中）计算；内墙沟槽，按图示基础（含垫层）底面之间的净长度计算(不考虑工作面的宽度和超挖宽度)；外、内墙凸出部分的沟槽体积，按凸出部分的中心线长度并入相应部位工程量内计算。
挖沟槽工程量计算公式(垫层上表面放坡，垫层厚度为h)：V=[(b+2c)×h+(b+2c+kH)×H]×L式中：L―外墙为中心线长度，内墙为基础（或垫层）底面之间的净长度基坑开挖计算公式(垫层上表面未放坡，垫层厚度为h)：V=（a+2c）×（b+2c）×(h+H)土坡放坡系数见下表：土坡放坡系数表基础工作面宽度规定见下表：基础工作面宽度基础挖土方工程量计算表2.3 混凝土工程2.3.1垫层混凝土工程量基础垫层混凝土工程量计算规则：1、条形基础垫层，外墙按外墙中心线长度、内墙按其设计净长乘以垫层平均断面面积计算。
柱间条形基础垫层，按柱基垫层之间的净长度计算。
条形基础垫层工程量：V基础垫层=∑（L中×垫层断面积）+∑（L净×垫层断面积）2、独立基础垫层，按设计图示尺寸乘以平均厚度计算。
垫层混凝土工程量计算表2.3.2 基础混凝土工程量基础混凝土工程量计算规则：现浇混凝土独立基础算量，以柱与柱基的划分以柱基的扩大顶面为分界线，计算体积（m 3）。
现浇条形基础混凝土，按图示断面尺寸乘以基础轴线长以立方米计算（m 3）。
V 带形基础=L 中×设计断高+设计内墙基础图示长度×设计断面 现浇混地圈梁混凝土，按图示断面尺寸乘以梁长以立方米计算（m 3）。
条形基础混凝土工程量计算表（C20）独立基础混凝土工程量计算表（C20）地圈梁混凝土工程量计算表（C30）2.3.3 一层混凝土工程量计算混凝土工程量计算规则：1、构造柱混凝土工程量计算，按图示断面面积乘以净柱高以立方米计算（m3）。
2、KJZ混凝土工程量计算，图示断面面积乘以净柱高以立方米计算（m3）。
3、现浇混凝土梁工程量计算，按图示断面面积乘以梁长以立方米计算（m3）。
4、现浇混凝土板工程量计算，按图示面积乘以板厚以立方米计算（m3）。
5、现浇混凝土圈梁工程量计算，按图示断面面积乘以圈梁总长以立方米计算（m3）。
5、现浇雨篷混凝土工程量计算，按图示面积乘以板厚以立方米计算（m3）。
6现浇楼梯混凝土工程量计算，整体楼梯包括休息平台、平台梁、楼梯底板、斜梁及楼梯的连接梁、楼梯段，按水平投影面积计算（m²）。
构造柱混凝土工程量表（C30）圈梁混凝土工程量计算表（C30）现浇板混凝土工程量计算表（C30）现浇楼梯混凝土工程量计算表（C30）现浇梁混凝土工程量计算表（C30）现浇梁混凝土工程量计算表（C30）2.3.4 屋面混凝土工程量计算计算规则：现浇混凝土板工程量计算，按图示面积乘以板厚以立方米计算（m3）。
柱、墙与板相交时，板的宽度按外墙间净宽度计算。
屋面混凝土工程量计算表（C30）2.3 模板工程2.3.1 基础模板工程量计算计算规则：1、现浇混凝土带形基础的模板，按其展开高度乘以基础长度，以平方米计算，基础与基础相交时重叠的部分模板面积不扣除。
2、现浇混凝土独立基础模板，按照混凝土与模板的接触面积计算，以平方米计算。
3、地圈梁混凝土模板，按梁三面展开宽度乘以梁长，以平方米计算。
4、基础垫层混凝土模板，按其展开高度乘以垫层长度，以平方米计算。
基础垫层模板工程量计算表2.3.2一层模板工程量计算计算规则：1、现浇混凝土柱模板，按四周展开宽度乘以柱高，以平方米计算。
