第六章思考题与习题解答6—1要满足下列要求，应引入何种反馈？（1）稳定静态工作点;(2)稳定输出电压；（3）稳定输出电流;(4)提高输入电阻;(5)降低输入电阻；（6)降低输出电阻、减小放大电路对信号源的影响；（7)提高输出电阻、提高输入电阻。
目的复习引入反馈的原则。
解(1）欲稳定静态工作点应引入直流负反馈，因为静态工作点是个直流问题。
（2）稳定输出电压应引入电压负反馈。
输出电压是交流参量,电压负反馈属于交流反馈组态。
在四种交流负反馈组态中，电压串联负反馈和电压并联负反馈均能达到稳定输出电压的目的。
（3)稳定输出电流应引入电流负反馈。
输出电流也是交流参量，在四种组态中，引电流串联负反馈或电流并联负反馈均可.（4)提高输入电阻应引入串联负反馈,如电压串联负反馈或者电流串联负反馈。
(5)降低输入电阻应引入并联负反馈，如电压并联负反馈或者电流并联负反馈。
（6）降低输出电阻、减小放大电路对信号源的影响是一个减小输出电阻并提高输入电阻的问题，应引入电压串联负反馈。
(7)输入、输出电阻均提高应引入电流串联负反馈。
6—2负反馈放大电路为什么会产生自激振荡?产生自激振荡的条件是什么？解在负反馈放大电路中，如果把负反馈引的过深会将负反馈变成正反馈,于是自激振荡就产生了.产生自激振荡的条件是1AF=-幅度条件AF=相位条件arg AF=±（2n+1)π,n为整数1或者附加相移φ∆=±180°6—3判断下列说法是否正确，用√或×号表示在括号内。
(1)一个放大电路只要接成负反馈，就一定能改善性能。
(）（2)接入反馈后与未接反馈时相比，净输入量减小的为负反馈.(）（3）直流负反馈是指只在放大直流信号时才有的反馈；（）交流负反馈是指交流通路中存在的负反馈.（).（4）既然深度负反馈能稳定放大倍数，那么电路所用各个元件都不必选用性能稳定的。
(）(5）反馈量越大，则表示反馈越强。
()（6)因为放大倍数A越大，引入负反馈后反馈越强,所以反馈通路跨过的级数越多越好。
()（7）负反馈放大电路只要在某一频率变成正反馈，就一定会产生自激振荡.（)（8)对于一个负反馈放大电路，反馈系数F越大，越容易产生自激振荡。
（）目的澄清基本概念.解(1)×.直流负反馈只能稳定静态工作点，不能改善交流性能.(2）√。
（3）×，√。
直流负反馈是指反馈量为直流量，而与信号的直、交流性质无关,因此前种说法不对。
(4）×。
（5）√。
（6)×.由式f 1A A AF=+可知，f A 与A 的变化基本无关,如当A 增加时，分子、分母同时增加，f A 基本不变。
(7)×。
还要看幅度条件是否满足，若f A <1就自激不起来.(8）√。
6-4从反馈效果看，为什么说串联负反馈电路信号源内阻S R 愈小愈好,而并联负反馈电路中S R 愈大愈好?解对于串联负反馈有be i f U U U =-。
当i U 恒定时，反馈信号电压f U 的变化全部反映在净输入电压be U 上，才能充分地体现出反馈作用。
S R 愈小，信号源愈近似于恒压源(理想恒压源内阻S R =0），反馈作用体现得愈明显。
对于并联负反馈有i i f I I I '=-。
当i I 恒定时，f I 的变化可全部反映在净输入电流i I '上,才能充分地体现出反馈作用。
S R 愈大，信号源愈接近恒流源(理想恒流源内阻S R =∞)，反馈作用体现得愈明显。

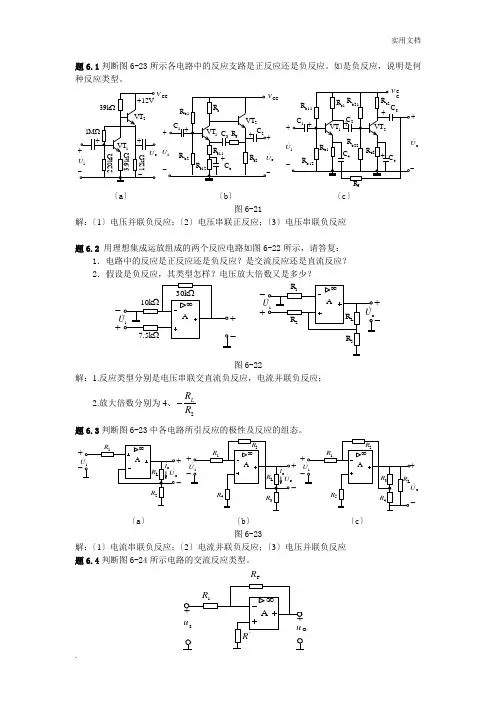

6-5分析下列各电路中的反馈,是正反馈还是负反馈？是直流反馈还是交流反馈?图题6—5目的分析反馈。
解图（a)反馈元件是L R 与3R ,直、交流反馈兼有,交流反馈组态是电流并联负反馈。
用瞬时极性法判别负反馈（见图中的+、-号）。
图（b)反馈元件是R ，交、直流负反馈均有。
交流反馈组态为电压串联负反馈，瞬时极性法见图中的+、-号。
图(c)中，反馈元件是12R R 、、2C 。
从Uo 至反相端之间的短路线中，既有交流反馈,也有直流反馈，经2C 隔直后，2R 上只有交流反馈而没有直流反馈。
电路中有两种反馈，正反馈与负反馈。
负反馈：设i o U U U -↑−−−−→↑−−−→↑相同输入短路线i U ↓←−−−−−−差模输入或见图中的+、-号表示。
正反馈:设i o U U U -↑−−−−→↑−−−→↑相同输入短路线1 2i f C R U U ↑←−−−−−−−↑不相反 图(d)中，反馈支路是由2R 、3R 、4R 构成的T 型网络（或称星型网络)。
直、交流负反馈都有,瞬时极性见图中的+、-号表示。
交流反馈组态为电压并联负反馈。
图(e)中的反馈比较复杂,只看基本放大电路A1:2R 与A2构成A1的反馈支路，直、交流反馈兼有，交流反馈组态是电压并联负反馈。
A2本身也带有反馈，反馈支路是短路线，它的输入信号是o U ，A2是由运放组成的电压跟随器（见第七章),属于深度的电压串联负反馈。
图（f ）中的反馈更复杂，对于基放A1来说,有两个反馈通路：一是3R ,构成交流电压并联负反馈，同时也兼有直流负反馈；二是2R 与A2构成交流电压并联正反馈，也有直流负反馈.作为反馈支路的A2来说,它本身也带有反馈,其反馈元件是2R 、3R ，构成交流电压并联负反馈,同时也有直流负反馈,各点的瞬时极性见图中的+、-号表示.6—6分析说明图题6-5中,哪些电路能够稳定输出电压或电流？哪些电路能提高或降低输入电阻？判断各电路的交流负反馈组态。
解凡是电压负反馈均能稳定输出电压,如图题6-5中的图（b)、（c ）、（d)、（e ）、（f)中的负反馈；凡是电流负反馈均能稳定输出电流，如图(a ）。
凡是串联负反馈均能提高输入电阻，如图（b ）、(c)中的负反馈；凡是并联负反馈均能降低输入电阻，如图(a)、(d ）、(e)、（f ）中的R3支路。
交流负反馈组态已在题6-5的答案中.6—7电路如图题6—5（a ）、(b ）、（d ）、（e ）所示，计算深度负反馈条件下各电路的电压放大倍数。
目的计算深度负反馈条件下放大电路的闭环增益。
解图（a)，因为反馈组态是电流并联负反馈，采用深度负反馈的特点进行计算比较方便. i f I I ≈运放是反相输入,有虚地概念,即0U -≈，3R 中无电流，L I 的方向由上而下，f I 方向由左向右，二者方向相反。
因此o f L L U I I R =-=-而i i 2U I R = 则o i 2LU U R R ≈- 整理后得o L f i 2u U R A U R ==- 图(b)是电压跟随器，属于电压串联负反馈，用两种方法均能很快地计算出来。
法一:用近似公式o f i 1U A U F=≈： f o U U =,f oU F U ==1 则f 1A F≈=1 法二：用深度负反馈特点f i U U ≈计算：o o f i fu U U A U U =≈=1 图（d ），先作Y —-△变换：由于运放是反相输入,有虚地0U -≈，将a R 短路。
c R 接于oU与地之间，相当于负载，运放的带载能力很强，近似于恒压源，因此c R 对放大倍数无影响。
只有b R 有用，相当于反相比例中的F R ，它与2R 、3R 、4R 的关系可由以下公式确定：23344223F b 2344R R R R R R R R R R R R R R ++===++本题的交流反馈组态为电压并联负反馈，采用深度负反馈特点计算较方便。
i f I I ≈即o i L 1U U R R -≈整理得 2323o F 4f i 11u R R R R U R R A U R R ++-===图(e),将电压跟随器A2的放大倍数视为1，相当于短路线，反馈支路只剩下2R ，属于电压并联负反馈,采用深度负反馈特点计算方便。
i f I I ≈即o i 12U U R R ≈-整理得 o 2f i 1u U R A U R ==-6-8电路如图题6—8所示,要求同题6—5. ※※6-9试判断图题6—8中各电路的交流负反馈组态，并写出深度负反馈条件下的电压放大倍数、反馈信号、反馈系数的表达式。
图题6—8目的计算深度负反馈条件下的闭环增益。
说明图题6-8中三个负反馈放大电路是由运放和分立元件电路互相搭配组成的。
将题6-8与6-9两题合起来做.解图(a)是由同相输入运放与共集电路构成的两级基本放大电路,又引入级间负反馈。
反馈元件是1R 与2R ，构成电压串联负反馈.反馈信号应该是1R 两端的压降，极性为上正下负。
反馈信号电压1f o o o 121111011R U U U U R R ===++反馈系数 f 1o 1210.09110U R F U R R ===≈++放大倍数 o 2f i 111u U R A U F R =≈=+=11 或者o o f i fu U U A U U =≈=11 图(b)是由带恒流源单入—双出的差放与运放A 相搭配构成两级基本放大电路，再引入级间负反馈。
反馈元件是1R 与2R ，构成电压串联负反馈。
反馈信号为1R 上的压降,上正下负。
1f o 12R U U R R =+f 1o 12U R F U R R ==+ o 2f i 111u U R A U F R =≈=+图(c)是由反相输入运放与分立元件构成的OCL 功放共同组成两级基本放大电路，再引入级间负反馈构成的负反馈放大电路.反馈支路由2R 组成,属于电压并联负反馈组态。
反馈信号以电流形式出现，即流过2R 上的电流为f I ，方向由左向右。
o o i f 22U U U I I R R --≈=≈-(0)U -≈f o 21I F U R ==- o o o f if i i 1if f 1(0)()u U U U A r U I R r I R ==≈→+o 2o 112U R U R R R ==-- ※6—10试判断图题6-10各电路的交流负反馈组态，写出反馈系数F 和深度负反馈条件下的电压放大倍数表达式。
