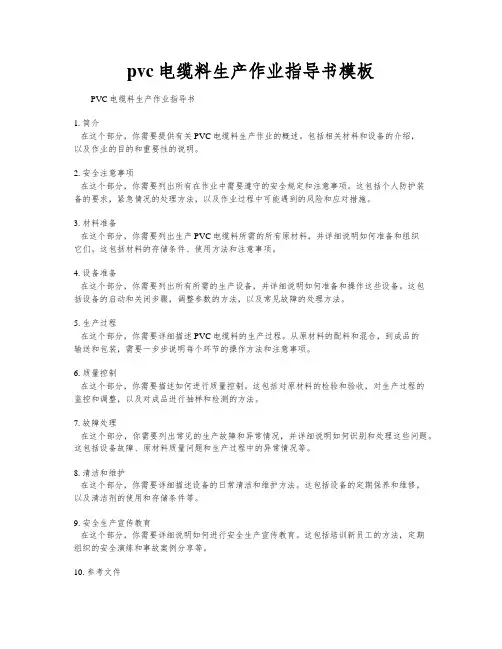

pvc电缆料生产作业指导书模板PVC电缆料生产作业指导书1. 简介在这个部分，你需要提供有关PVC电缆料生产作业的概述。
包括相关材料和设备的介绍，以及作业的目的和重要性的说明。
2. 安全注意事项在这个部分，你需要列出所有在作业中需要遵守的安全规定和注意事项。
这包括个人防护装备的要求，紧急情况的处理方法，以及作业过程中可能遇到的风险和应对措施。
3. 材料准备在这个部分，你需要列出生产PVC电缆料所需的所有原材料，并详细说明如何准备和组织它们。
这包括材料的存储条件、使用方法和注意事项。
4. 设备准备在这个部分，你需要列出所有所需的生产设备，并详细说明如何准备和操作这些设备。
这包括设备的启动和关闭步骤，调整参数的方法，以及常见故障的处理方法。
5. 生产过程在这个部分，你需要详细描述PVC电缆料的生产过程。
从原材料的配料和混合，到成品的输送和包装，需要一步步说明每个环节的操作方法和注意事项。
6. 质量控制在这个部分，你需要描述如何进行质量控制。
这包括对原材料的检验和验收，对生产过程的监控和调整，以及对成品进行抽样和检测的方法。
7. 故障处理在这个部分，你需要列出常见的生产故障和异常情况，并详细说明如何识别和处理这些问题。
这包括设备故障、原材料质量问题和生产过程中的异常情况等。
8. 清洁和维护在这个部分，你需要详细描述设备的日常清洁和维护方法。
这包括设备的定期保养和维修，以及清洁剂的使用和存储条件等。
9. 安全生产宣传教育在这个部分，你需要详细说明如何进行安全生产宣传教育。
这包括培训新员工的方法，定期组织的安全演练和事故案例分享等。
10. 参考文件在这个部分，你需要列出所有与PVC电缆料生产作业相关的参考文件，包括标准规范、操作手册和安全手册等。
以上是一份PVC电缆料生产作业指导书的模板，可以根据实际情况进行调整和修改。
在撰写时应确保准确性和详细性，以方便员工理解和操作。

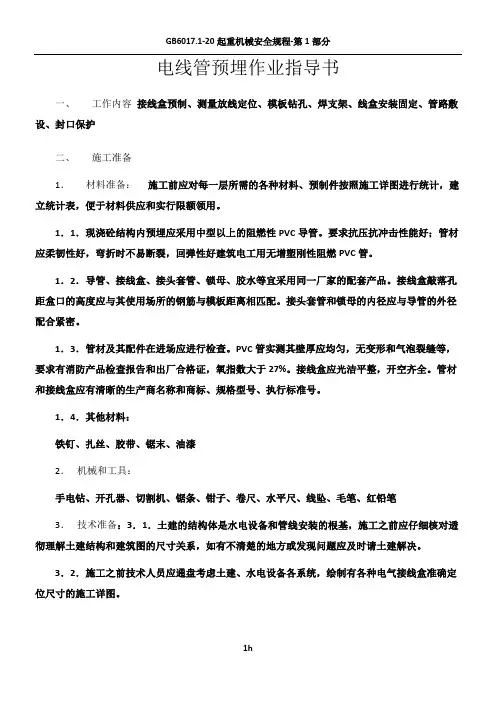

P V C电线管敷设指导书-CAL-FENGHAI.-(YICAI)-Company One1电线管预埋作业指导书一、工作内容接线盒预制、测量放线定位、模板钻孔、焊支架、线盒安装固定、管路敷设、封口保护二、施工准备1．材料准备：施工前应对每一层所需的各种材料、预制件按照施工详图进行统计，建立统计表，便于材料供应和实行限额领用。
1．1．现浇砼结构内预埋应采用中型以上的阻燃性PVC导管。
要求抗压抗冲击性能好；管材应柔韧性好，弯折时不易断裂，回弹性好建筑电工用无增塑刚性阻燃PVC管。
1．2．导管、接线盒、接头套管、锁母、胶水等宜采用同一厂家的配套产品。
接线盒敲落孔距盒口的高度应与其使用场所的钢筋与模板距离相匹配。
接头套管和锁母的内径应与导管的外径配合紧密。
1．3．管材及其配件在进场应进行检查。
PVC管实测其壁厚应均匀，无变形和气泡裂缝等，要求有消防产品检查报告和出厂合格证，氧指数大于27%。
接线盒应光洁平整，开空齐全。
管材和接线盒应有清晰的生产商名称和商标、规格型号、执行标准号。
1．4．其他材料：铁钉、扎丝、胶带、锯末、油漆2．机械和工具：手电钻、开孔器、切割机、锯条、钳子、卷尺、水平尺、线坠、毛笔、红铅笔3．技术准备：3．1．土建的结构体是水电设备和管线安装的根基，施工之前应仔细核对透彻理解土建结构和建筑图的尺寸关系，如有不清楚的地方或发现问题应及时请土建解决。
3．2．施工之前技术人员应通盘考虑土建、水电设备各系统，绘制有各种电气接线盒准确定位尺寸的施工详图。
4．基本操作工艺：作业班组进场后，应对其进行技术交底，使其熟练掌握PVC管的基本操作工艺。
4．1．PVC管的切断配管前应根据管子每段所需的长度进行切断。
切断可使用钢锯条锯断、专用剪管刀剪断，在预制时还可使用砂轮切割机成捆切断。
不论是用哪种方法，都应该一切到底，禁止用手来回折断。
切口应垂直，切口的毛刺应随手清理干净。
4．2．PVC管的弯制PVC管的柔韧性很好，在常温下即可用弯簧来直接弯曲，较为简便易行。
电线电缆作业指导书一、适用范围：本作业指导书适用于室温条件下电线电缆的导体直流电阻试验及截面直径。
二、检测依据：1《电缆和光缆绝缘和护套材料通用试验方法第11部分：厚度和外形尺寸测量机械性能试验》GB/T2951.1-20082《电线电缆电性能试验方法第4部分:导体直流电阻试验》（GB/T 3048.4-2007）3《额定电压450/750V及以下聚氯乙烯绝缘电缆第2部分：试验方法》（GB/T 5023.2-20084《电线电缆电性能试验方法第2部分：金属材料电阻率试验》GB/T3048.2-20075 《裸电线试验方法第2部分：尺寸测量》三、试验仪器设备:单臂电桥；四、试样制备：4.1 试样截取从被试电线电缆上截取长度不小于1m的试样，或以成盘（圈）的电缆做为试样。
去除试样外表面绝缘、护套或其他覆盖物，也可以只去除试样两端与测量系统相连接部位的覆盖物，露出导体。
去除覆盖物时应小心进行，防止损伤导体。
4.2 试件拉直需要将试样拉直，不应有任何导体试样导体横截面发生变化的扭曲，也不应导致试样导体伸长。
4.3试样表面处理应预先清洁连接部位的导体表面，去除附着物，污垢和油垢。
连接处表面的氧化层应尽可能除尽。
如用试剂处理后，必须用水充分清洗以清除试剂的残留液。
对于阻水型导体试样，应采用低熔点合金浇注。
4.4大截面铝导体试样型式试验的试样长度导体截面（95-185）mm2，取3m；导体截面240mm2及以上，取5m。
有争议时，导体截面95-185mm2，取5m；导体截面240mm2及以上，取10m。
五.实验程序5.1实验环境温度5.1.1形式试验时，试样应在温度为（15～25）℃和空气湿度不大于85%的试验环境中放置足够长的时间，在试样放置和试验过程中，环境温度的变化应不超过±1℃。
应使用最小刻度为0.1℃的温度计测量环境温度，温度计距离地面应不少于1m,距离墙面应不少于10cm，距离试样应不超过1m，且二者大致在同一高度，并应避免受到热辐射和空气对流的影响。
电线电缆工序作业指导书doc 作业指导书一、工序概述电线电缆工序是指对电线电缆进行生产制造的过程中所需进行的一系列工作步骤。
本作业指导书旨在提供详细的操作指导，确保工序的高效、安全和质量。
二、工序流程1. 准备工作a. 确认所需的电线电缆规格和数量。
b. 检查工作区域和设备是否符合安全要求。
c. 确保所需的材料和工具齐全。
2. 剥皮和剥绝缘层a. 将电线电缆放置在工作台上，并使用剥线钳将电线外皮剥离。
b. 使用剥绝缘层工具将绝缘层剥离，确保不损坏导体。
c. 检查剥离的长度是否符合要求。
3. 导体连接a. 根据电线电缆的连接要求，将导体进行连接。
b. 使用焊接或压接工具进行导体连接，确保连接牢固可靠。
4. 绝缘层安装a. 将绝缘层缠绕在导体上，确保覆盖完整且无缺陷。
b. 使用绝缘胶带或热收缩套管固定绝缘层。
5. 绝缘测试a. 使用绝缘电阻测试仪对电线电缆进行绝缘测试。
b. 确保绝缘电阻符合规定的要求。
6. 外护层安装a. 根据要求，在绝缘层上安装外护层。
b. 使用粘合剂或其他固定方法，确保外护层牢固。
7. 线芯标识a. 在电线电缆的外护层上进行线芯标识。
b. 使用标识工具，确保标识清晰可见。
8. 成品检查a. 对已完成的电线电缆进行外观检查，确保无明显缺陷。
b. 进行电气性能测试，确保符合规定的要求。
9. 包装和存储a. 将成品电线电缆进行包装，确保防潮、防尘。
b. 根据规定的存储要求，将包装好的电线电缆进行妥善存放。
三、安全注意事项1. 在操作过程中，必须佩戴符合要求的个人防护装备，如手套、护目镜等。
2. 操作人员必须熟悉工作区域的紧急停机装置，并随时准备采取相应的应急措施。
3. 使用工具时，必须保持良好的工作状态，避免疲劳和分心。
4. 在进行焊接或压接操作时，必须严格按照操作规程进行，避免发生意外事故。
5. 操作人员必须定期接受安全培训，提高安全意识和应急处理能力。
四、质量控制1. 在每个工序完成后，必须进行自检，确保操作符合要求。

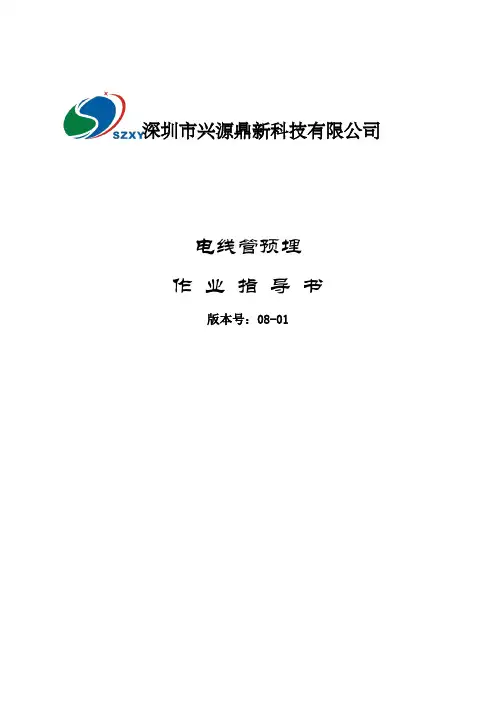

深圳市兴源鼎新科技有限公司电线管预埋作业指导书版本号：08-01电线管预埋作业指导书一、工作内容接线盒预制、测量放线定位、模板钻孔、焊支架、线盒安装固定、管路敷设、封口保护二、施工准备1．材料准备：施工前应对每一层所需的各种材料、预制件按照施工详图进行统计，建立统计表，便于材料供应和实行限额领用。
1．1．现浇砼结构内预埋应采用中型以上的阻燃性PVC导管。
要求抗压抗冲击性能好；管材应柔韧性好，弯折时不易断裂，回弹性好建筑电工用无增塑刚性阻燃PVC管。
1．2．导管、接线盒、接头套管、锁母、胶水等宜采用同一厂家的配套产品。
接线盒敲落孔距盒口的高度应与其使用场所的钢筋与模板距离相匹配。
接头套管和锁母的内径应与导管的外径配合紧密。
1．3．管材及其配件在进场应进行检查。
PVC管实测其壁厚应均匀，无变形和气泡裂缝等，要求有消防产品检查报告和出厂合格证，氧指数大于27%。
接线盒应光洁平整，开空齐全。
管材和接线盒应有清晰的生产商名称和商标、规格型号、执行标准号。
1．4．其他材料：铁钉、扎丝、胶带、锯末、油漆2．机械和工具：手电钻、开孔器、切割机、锯条、钳子、卷尺、水平尺、线坠、毛笔、红铅笔3．技术准备：3．1．土建的结构体是水电设备和管线安装的根基，施工之前应仔细核对透彻理解土建结构和建筑图的尺寸关系，如有不清楚的地方或发现问题应及时请土建解决。
3．2．施工之前技术人员应通盘考虑土建、水电设备各系统，绘制有各种电气接线盒准确定位尺寸的施工详图。
4．基本操作工艺：作业班组进场后，应对其进行技术交底，使其熟练掌握PVC管的基本操作工艺。
4．1．PVC管的切断配管前应根据管子每段所需的长度进行切断。
切断可使用钢锯条锯断、专用剪管刀剪断，在预制时还可使用砂轮切割机成捆切断。
不论是用哪种方法，都应该一切到底，禁止用手来回折断。
切口应垂直，切口的毛刺应随手清理干净。
4．2．PVC管的弯制PVC管的柔韧性很好，在常温下即可用弯簧来直接弯曲，较为简便易行。

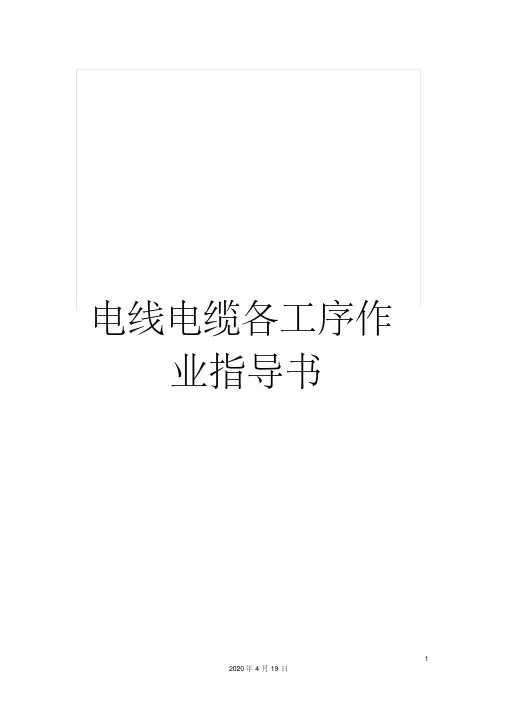

电线电缆各工序作业指导书SJ45挤塑机操作规程一、设备生产范围1.设备编号：LW-J-012.设备为左手机;3.专挤PVC或丁腈绝缘;4.挤包前直径 1.0mm—3.2mm;5.挤包后外径 2.2 mm—5.2mm绝缘;6.出线速度每班(10h)10000M-50000M。
二、开车前的准备1.检查设备的机械、电器、仪表等部分是否正常，电器设备的开关是否均在停止位置，传动装置是否连接妥善。
如有故障和不良情况应及时排除或报告有关部门。
2.加油润滑所有传动部分，排线光杆擦净后用机油涂抹。
3.准备好工，量器具并放置在一定的位置。
4.检查印字机是否正常，根据工艺要求印字内容, 装好印字轮。
5.根据生产任务单中电线电缆的规格选配适当模具。
6.准备好符合工艺要求的导电线芯和绝缘塑料，并对待放品自检。
7.滤胶板前放1—2层180目钢丝网，一般情况下，每班调换一次钢丝网。
8.装好机头，机头结构为：四个调模芯螺丝（外侧两个，上下各一个）、模芯模套一付、模套压盖一个。
9.主机加温：主机分3个加热区，自加料口至机头温度递升（－区120℃、二区140℃、三区145℃、机头140℃）。
主机加温可采用自动控制。
10.牵引绳经过水槽、吹干机、测径仪、工频火花机再至牵引轮，牵引绳在牵引轮上每个槽内绕两圈(2.5mm2-6 mm2只一圈)后再从同步轮牵出。
11.将导体装上放线架, 将收线盘上好。
三、开车1.各加热区全部达到加工温度后即可低速开车，待塑料挤出机头后，可根据情况将螺杆加速。
2.校模：塑料自机头挤出后，观看塑料塑化情况，待塑料塑化正常后，即可进行校模。
挤塑模具均为挤压式，初步调好后，先挤包一小段，在绝缘表面做上标记，检查是否偏心。
停顿时从包在导体上的绝缘层瘤子也能看出多的一面为厚了，少的一面则薄了，如里面一面厚了把侧面右边调整螺丝松一点，再把左边调整螺丝紧一点，如外面厚了则相反调整，如上面厚了就松上面螺丝紧下面螺丝，如下面厚了则相反调整；必须先松后紧。
电线管预埋作业指导书一、工作内容接线盒预制、测量放线定位、模板钻孔、焊支架、线盒安装固定、管路敷设、封口保护二、施工准备1．材料准备：施工前应对每一层所需的各种材料、预制件按照施工详图进行统计，建立统计表，便于材料供应和实行限额领用。
1．1．现浇砼结构内预埋应采用中型以上的阻燃性PVC导管。
要求抗压抗冲击性能好；管材应柔韧性好，弯折时不易断裂，回弹性好建筑电工用无增塑刚性阻燃PVC管。
1．2．导管、接线盒、接头套管、锁母、胶水等宜采用同一厂家的配套产品。
接线盒敲落孔距盒口的高度应与其使用场所的钢筋与模板距离相匹配。
接头套管和锁母的内径应与导管的外径配合紧密。
1．3．管材及其配件在进场应进行检查。
PVC管实测其壁厚应均匀，无变形和气泡裂缝等，要求有消防产品检查报告和出厂合格证，氧指数大于27%。
接线盒应光洁平整，开空齐全。
管材和接线盒应有清晰的生产商名称和商标、规格型号、执行标准号。
1．4．其他材料：铁钉、扎丝、胶带、锯末、油漆2．机械和工具：手电钻、开孔器、切割机、锯条、钳子、卷尺、水平尺、线坠、毛笔、红铅笔3．技术准备：3．1．土建的结构体是水电设备和管线安装的根基，施工之前应仔细核对透彻理解土建结构和建筑图的尺寸关系，如有不清楚的地方或发现问题应及时请土建解决。
3．2．施工之前技术人员应通盘考虑土建、水电设备各系统，绘制有各种电气接线盒准确定位尺寸的施工详图。
4．基本操作工艺：作业班组进场后，应对其进行技术交底，使其熟练掌握PVC管的基本操作工艺。
4．1．PVC管的切断配管前应根据管子每段所需的长度进行切断。
切断可使用钢锯条锯断、专用剪管刀剪断，在预制时还可使用砂轮切割机成捆切断。
不论是用哪种方法，都应该一切到底，禁止用手来回折断。
切口应垂直，切口的毛刺应随手清理干净。
4．2．PVC管的弯制PVC管的柔韧性很好，在常温下即可用弯簧来直接弯曲，较为简便易行。
将弯簧插入管内需要弯曲处，两手分别握住弯曲处弯簧两端，膝盖顶住被弯曲处略微移动，双手均匀用力，煨至比所需角度略小，待松手后弯管回弹，便可获得所需角度。
