公路工程质量检验评定方法一、各施工、监理单位应严格按照各合同段上报、总监办批复的《分部分项工程划分》进行公路工程质量检验评定。
二、分项工程评定采用先评定后汇总的方法进行公路工程质量检验评定。
有子分项工程的,按照划分的工程项目,首先对子分项工程进行评定,然后再充分利用工程汇总表,弄清子分项与分项的关系,正确填写分项工程汇总表;分项工程得分,通过分项工程汇总表对各子分项评定得分进行加权平均计算得出。
例如:1)、小桥作为一个分部工程,其中基础及下部构造作为其分项工程,便包括基础、台身、台帽、搭板、台背回填等多个子分项工程;2)、互通立交工程作为一个单位工程,其中的每座大桥作为分部工程,便包括基础及下部构造分项工程,它又包括桩基、墩柱、盖梁、承台等多个子分项工程。
三、充分利用工程汇总表,弄清子单位、子分部、子分项与单位、分部、分项的关系,正确填写单位、分部、分项工程汇总表,从而更好地进行下一级的评分。
四、工程质量检验评分以分项工程为单元,采用100分制进行评分。
在分项工程评分的基础上,逐级计算各相应分部工程、单位工程、合同段和建设项目评分值。
评定表填表说明一、分项工程质量检验评定表的基本要求填写内容参见《公路工程质量检验评定标准》(JTG F80/1—2004)各分项工程的基本要求,注意用语及口气应换成施工单位和监理单位对工程施工具体完成情况的描述;填写时根据实际完成情况,对样表所列基本要求进行如实填写。
三、分项工程质量检验评定表的内容(实测项目数值,检查人等)与质量检验报告单(既现场检查记录表)的检查人、检查项目、实测值或实测偏差值以及检测点数、合格点数必须对应一致。
三、分项工程质量检验评定表的外观鉴定按照《公路工程质量检验评定标准》(JTG F80/1—2004)各分项工程的外观鉴定内容要求填写,减分依据评定标准的减分标准减分。
资料一栏填写一般为真实齐全,减分0。
根据《评定标准》,有些实测项目需按数理统计的方法进行判定是否合格(合格率100%或者不合格两种),就涉及到评定表中的平均值和代表值,分项工程质量检验评定表的下述检查项目质量评定可由试验室汇总提供并评定计算出平均值及代表值:路基路面的压实度和弯沉值、厚度及水泥砼(砂浆、净浆、喷射)抗压强度、水泥砼路面抗弯拉强度、基层、底基层无侧限抗压强度等。
单元工程质量评定表通常包括以下内容:
1.单元工程名称、部位、施工单位、施工日期等基本信息。
2.单元工程的质量标准,包括质量要求、合格标准等。
3.单元工程的质量检测情况,包括检测项目、检测结果等。
4.单元工程的质量评定,包括合格与否、存在的问题及处理措施等。
以下是一个简单的单元工程质量评定表填写范例:
在填写表格时,根据实际情况填写检测项目、检测结果、合格标准等,并根据评定标准对每个项目进行评定,最后给出总评结论。
如果某个项目不合格,需要填写处理措施。
田间道路路基路面铺设单元工程质量验收记录表
摘要:
一、引言
二、田间道路路基路面铺设单元工程概述
三、质量验收记录表的内容与要求
四、质量验收对于工程的重要性
五、结论
正文:
一、引言
随着我国农村基础设施建设的不断完善,田间道路的路基路面铺设工程质量日益受到重视。
为了保证工程质量,规范验收流程,本文将对田间道路路基路面铺设单元工程质量验收记录表进行详细解析。
二、田间道路路基路面铺设单元工程概述
田间道路路基路面铺设单元工程主要包括:路基处理、路面结构层施工、路面面层施工等。
这些环节都需要按照设计图纸、施工规范及验收标准进行,以确保工程质量。
三、质量验收记录表的内容与要求
质量验收记录表是记录工程质量验收过程和结果的重要文件。
它主要包括以下内容:工程名称、工程地点、工程规模、验收单位、验收人员、验收日期等。
同时,质量验收记录表要求字迹清晰、数据准确、内容完整,以方便查阅和分析。
四、质量验收对于工程的重要性
质量验收是确保工程质量的关键环节,对于田间道路路基路面铺设单元工程而言,更是至关重要。
通过质量验收,可以及时发现和纠正施工过程中的质量问题,提高工程质量。
同时,质量验收记录表也是评价工程质量的重要依据,对于工程后期的维护和管理具有重要意义。
五、结论
田间道路路基路面铺设单元工程质量验收记录表是保证工程质量的重要工具,对于工程的建设、维护和管理具有重要意义。
土地开发整理项目田间道路路面铺设单元
工程质量评定表
工程质量报验表
土地开发整理项目
砼预制面板铺设单元工程质量检查评定记录表
工程质量报验表
土地开发整理项目
砼预制面板铺设单元工程质量检查评定记录表
工程质量报验表
土地开发整理项目田间道路路面铺设单元
工程质量评定表
工程质量报验表
土地开发整理项目屋面找平层单元工程质量验收记录表
工程质量报验表
土地开发整理项目
砖砌体(渠)单元工程质量检验评定记录表
工程质量报验表
土地开发整理项目
管涵安装单元工程质量检验评定记录表
施工月报表
编制单位:日期:
施 工
月 报 表
编制单位: 日期:。
(完整word版)田间道路工程质量评定表4. 田间道路工程质量评定表(1)单项工程质量评定表(2)单位工程质量评定表(3)分部工程质量评定表(4)单元工程质量评定表(5)各工序质量评定表单项工程质量评定表项目名称第标段施工单位施工日期单项工程名称单项工程量项目经理评定日期年月日项次单位工程名称质量等级1234施工质量检验资料单项工程质量等级施工单位自评结果技术负责人:年月日质量等级监理单位复核意见总监理工程师:年月日质量等级项目承担单位认定技术负责人:年月日质量等级单位工程质量评定表项目名称第标段施工单位单项工程名称单位工程量单位工程名称施工日期项目经理评定日期年月日项次分部工程名称质量等级1234观感质量单位工程质量等级施工单位自评结果技术负责人:年月日质量等级监理单位复核意见总监理工程师:年月日质量等级项目承担单位认定技术负责人:年月日质量等级分部工程质量评定表项目名称第标段施工单位施工日期单项工程名称分部工程量单位工程名称评定日期年月日分部工程名称项目经理项次单元工程名称质量等级1234分部工程质量等级施工单位自评结果技术负责人:年月日质量等级监理单位复核意见总监理工程师:年月日质量等级项目承担单位认定技术负责人:年月日质量等级单元工程质量评定表项目名称第标段施工单位施工日期单项工程名称单元工程名称单位工程名称单元工程量分部工程名称评定日期年月日项目经理技术负责人项次评定内容结论1 工序施工质量2 原材料、中间产品质量3 质量检查、检验记录单元工程质量等级施工单位自评结果质检负责人:质量等级监理单位复核意见监理工程师:质量等级项目承担单位认定技术负责人:质量等级图们市农村土地整治重大工程项目路基开挖工序质量评定表项目名称图们市农村土地整治重大工程项目第六标段施工单位吉林天宇建设集团股份有限公司施工日期单项工程名称道路工程单元工程名称单位工程名称田间道工序工程量分部工程名称改建4m一级田间道评定日期年月日施工执行标准名称及编号施工质量验收规范的施工单查检查评定记录验收记录主控项目1基础清理和处理表层无杂物,乱石、危岩、残积物、滑坡图、破碎带、排水、洞穴、泉眼等均已按设计要求处理基础表面压实符合设计要求一般项目1 表面清理填筑层内无草皮、树根、乱石等杂物,刨毛符合要求2基础面高-20cm~03 中线偏位5cm4基础清理宽度0.5m5 横披±0.56 边坡符合设计要求施工单位检查评定结果专业工长(施工员)施工班组工专业质量检查员:年月日监理单位复核结论专业监理工程师:年月日项目承担单位认定技术负责人:年月日项目名称第标段施工单位施工日期单项工程名称单元工程名称单位工程名称工序工程量分部工程名称评定日期年月日施工执行标准名称及编号施工质量验收规范的施工单查检查评定记录验收记录主控项目1 基底处理基底平整、压实符合设计要求2 路基填料符合设计要求路基压实符合设计要求一般项目1基础清理和清除地表植被、杂物、积水、淤泥和表土,特殊地质地段按设计要求进行处理2 铺料土料分层铺料厚度均匀,表面平整,边线整齐;实力逐层水平摆放平稳,码砌边部3 碾压碾压密实,无漏压、欠压4 外观路基平面,边线直顺,曲线圆滑;路基边坡坡面平顺、稳定,不得亏坡5 排水沟布置符合设计要求1 中线偏位5cm2 宽度±3cm3 平整度2cm/3m4 纵断面高程-2cm~+1cm施工单位检查评定结果专业工长(施工员)施工班组工专业质量检查员:年月日监理单位复核结论专业监理工程师:年月日项目承担单位认定技术负责人:年月日项目名称第标段施工单位施工日期单项工程名称单元工程名称单位工程名称工序工程量分部工程名称评定日期年月日项类检查项目质量标准质量评定主控项目1 原地表处理植被、杂物、积水和表土等须清除,明显的凹凸应处理。

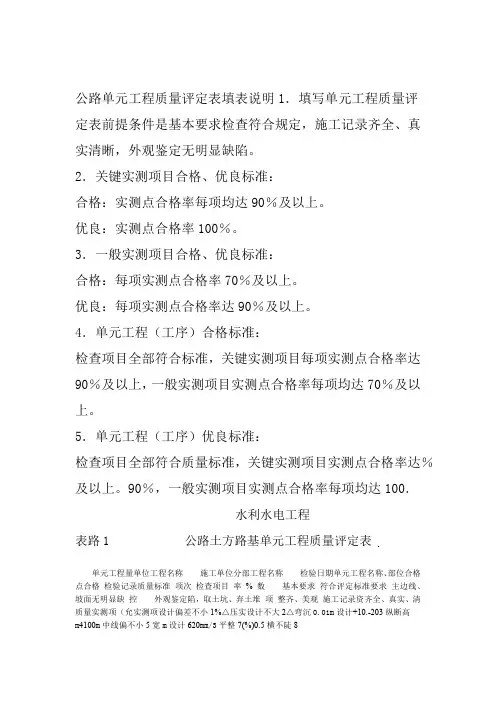

公路单元工程质量评定表填表说明1.填写单元工程质量评定表前提条件是基本要求检查符合规定,施工记录齐全、真实清晰,外观鉴定无明显缺陷。
2.关键实测项目合格、优良标准:合格:实测点合格率每项均达90%及以上。
优良:实测点合格率100%。
3.一般实测项目合格、优良标准:合格:每项实测点合格率70%及以上。
优良:每项实测点合格率达90%及以上。
4.单元工程(工序)合格标准:检查项目全部符合标准,关键实测项目每项实测点合格率达90%及以上,一般实测项目实测点合格率每项均达70%及以上。
5.单元工程(工序)优良标准:检查项目全部符合质量标准,关键实测项目实测点合格率达%及以上。
90%,一般实测项目实测点合格率每项均达100.水利水电工程表路1 公路土方路基单元工程质量评定表单元工程量单位工程名称施工单位分部工程名称检验日期单元工程名称、部位合格点合格检验记录质量标准项次检查项目率% 数基本要求符合评定标准要求主边线、坡面无明显缺控外观鉴定陷,取土坑、弃土堆项整齐、美观施工记录资齐全、真实、清质量实测项(允实测项设计偏差不小1%△压实设计不大2△弯沉0.01m设计+10.-203纵断高m4100m中线偏不小5宽m设计620mm/3平整7(%)0.5横不陡8边设计主控项目检验100合格,一般项目逐项检验点的合格,且不合格点不集中分布施工单工序质量等级评定为自评意(签字,加盖公章经复核主控项目检验100合格一般项目逐项检验点的合格且不合格点不集中分布监理机工序质量等级评定为复核评定意(签字,加盖公章水利水电工程表路2 基层和底基层单元工程质量评定表JTG F80/12004-注:执行标准水利水电工程表路3 水泥混凝土面层单元工程质量评定表水利水电工程表路4 沥青混凝土面层和沥青碎(砾)石面层单元工程质量评定表JTG F80/12004,适用于2~4注:执行标准级公路-水利水电工程表路5 沥青表面处治面层单元工程质量评定表2004JTG F80/1-注:执行标准水利水电工程表路6 路缘石铺设单元工程质量评定表水利水电工程表路7 路肩单元工程质量评定表2004JTG F80/1-注:执行标准水利水电工程表路8 袋装砂井、塑料排水板单元工程质量评定表2004JTG F80/1-注:执行标准水利水电工程表路9 管道基础及管节安装单元工程质量评定表JTG F80/12004-注:执行标准.。

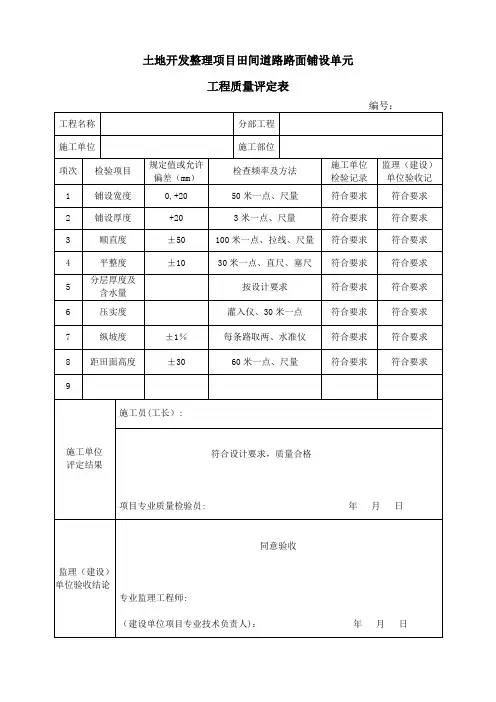

土地开发整理项目田间道路路面铺设单元
工程质量评定表
工程质量报验表
土地开发整理项目
砼预制面板铺设单元工程质量检查评定记录表
工程质量报验表
土地开发整理项目
砼预制面板铺设单元工程质量检查评定记录表
工程质量报验表
土地开发整理项目田间道路路面铺设单元
工程质量评定表
工程质量报验表
土地开发整理项目屋面找平层单元工程质量验收记录表
工程质量报验表
土地开发整理项目
砖砌体(渠)单元工程质量检验评定记录表
工程质量报验表
土地开发整理项目
管涵安装单元工程质量检验评定记录表
施工月报表
施工月报表。

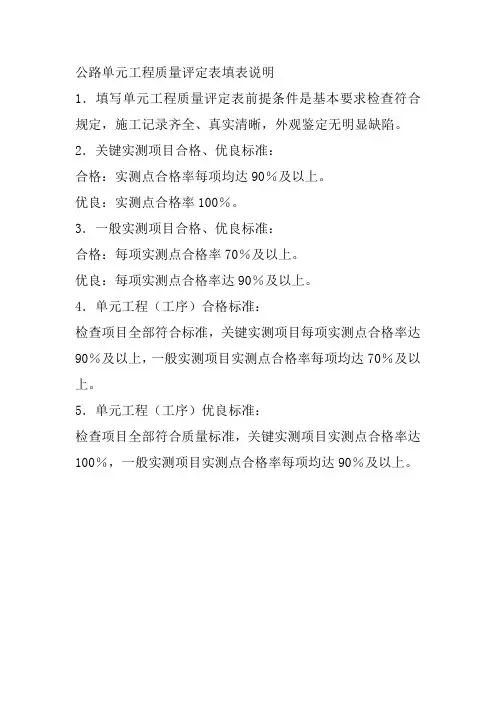

公路单元工程质量评定表填表说明
1.填写单元工程质量评定表前提条件是基本要求检查符合规定,施工记录齐全、真实清晰,外观鉴定无明显缺陷。
2.关键实测项目合格、优良标准:
合格:实测点合格率每项均达90%及以上。
优良:实测点合格率100%。
3.一般实测项目合格、优良标准:
合格:每项实测点合格率70%及以上。
优良:每项实测点合格率达90%及以上。
4.单元工程(工序)合格标准:
检查项目全部符合标准,关键实测项目每项实测点合格率达90%及以上,一般实测项目实测点合格率每项均达70%及以上。
5.单元工程(工序)优良标准:
检查项目全部符合质量标准,关键实测项目实测点合格率达100%,一般实测项目实测点合格率每项均达90%及以上。
水利水电工程
表路1 公路土方路基单元工程质量评定表
水利水电工程
注:执行标准-
水利水电工程
水利水电工程
表路4 沥青混凝土面层和沥青碎(砾)石面层单元工程质量
注:执行标准-,适用于2~4级公路
水利水电工程
注:执行标准JTG F80/1-2004
水利水电工程
水利水电工程
注:执行标准JTG F80/1-2004
水利水电工程
注:执行标准JTG F80/1-2004
水利水电工程
注:执行标准JTG F80/1-2004。

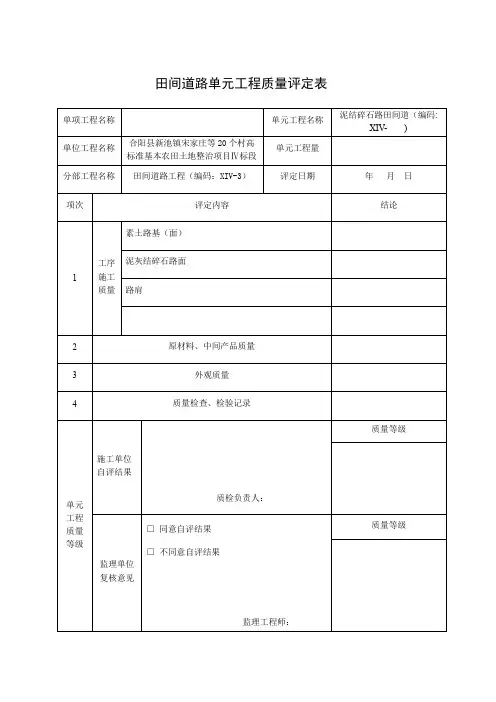

田间道路单元工程质量评定表
素土路基(面)工序施工质量评定表
泥灰结碎石路面工序施工质量评定表
路肩工序施工质量评定表

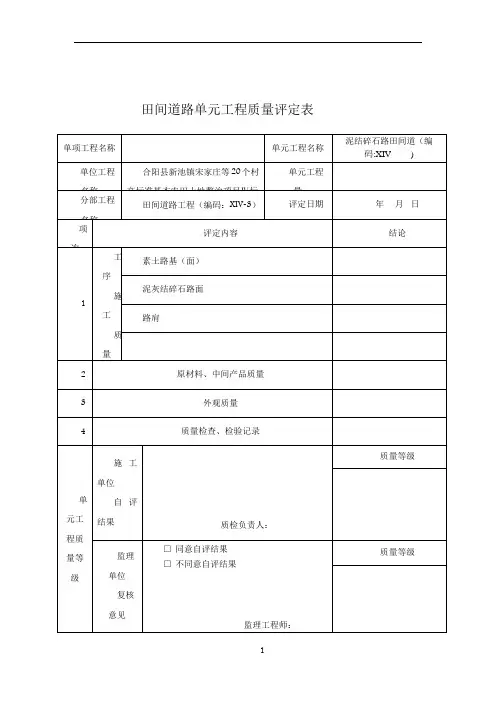

田间道路单元工程质量评定表
素土路基(面)工序施工质量评定表
路肩工序施工质量评定表
田间道路单元工程质量评定表
素土路基(面)工序施工质量评定表
石灰土基层工序施工质量评定表
水泥混凝土面层工序施工质量评定表
路肩工序施工质量评定表
项允许偏差项目允许偏差检测值合格数合格1Δ压实度不得低于规
2
平整
度
(m
土20
硬10
3横坡(%)±1.0
4宽度(mm)±0.5%设计
检
测结
果
基本项目
允许偏差项目共检测点,合格点,合格率%。
单
元工
程质
量等
级
施工
单位
自检
结果
本工序基本项目%符合质量标准,允许
偏差项目%符合质量标准。
质检负责人:
质量等级
监理
单位
复核
意见
□自检结果与抽检结果相符
□自检结果与抽检结果不相符
监理工程师:
质量等级。
表 G1 土地平整单元工程质量评定表
土地平整单元工程质量评定表
填表说明
填表时必须遵守“填表基本规定”,并符合以下要求。
1、单元工程划分:按相应土地平整单元进行划分。
2、单元工程量:填写本单元完成的面积(m2)或土方量(m3)。
3、平整后高程:填写平整后实测高程。
4、检验(检查)项目:主控项目和一般项目中有质量标准的,应进行全面检验(检查),并结合查看施工记录,必要时采用仪器实测。
检验(检查)记录栏要将检验(检查)情况简要记录下来,以便与质量标准比较,不能只填“符合要求”或“合格”,填写不下可另附。
一般项目中有允许偏差的,应均衡布置检测点,每项次不少于3点。
5、评定意见:“一般项目”后面的空格填“符合”质量标准或“基本符合”质量标准,视一般项目的“检查记录”而定。
6、单元工程质量标准
合格标准:主控项目,检验(检查)结果应全部符合本标准的要求;一般项目,检验(检查)结果基本符合质量标准和逐项应有70%及以上的检验点合格,且不合格点不应集中;各项报验资料应符合本标准要求。
优良标准:主控项目,检验(检查)结果应全部符合本标准的要求;一般项目,检验(检查)结果符合质量标准和逐项应有90%及以上的检验点合格,且不合格点不应集中;各项报验资料应符合本标准要求。
