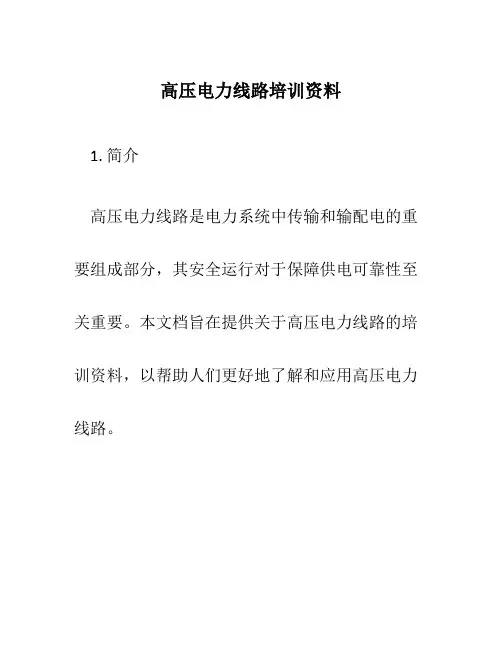

高压电力线路培训资料1. 简介高压电力线路是电力系统中传输和输配电的重要组成部分，其安全运行对于保障供电可靠性至关重要。
本文档旨在提供关于高压电力线路的培训资料，以帮助人们更好地了解和应用高压电力线路。
2. 高压电力线路的基本知识2.1 高压电力线路的定义高压电力线路是指额定电压在110千伏及以上的输电、变电和配电线路。
高压电力线路通常由输电线路、变电站、配电线路等组成。
2.2 高压电力线路的分类高压电力线路主要分为下面几类：•输电线路：用于远距离输送电能；•变电站：用于将输电线路的电能转换为适合输送到用户的电能；•配电线路：用于从变电站将电能输送到用户消费点。
2.3 高压电力线路的安全性高压电力线路运行时涉及较高的电流和电压，因此安全性非常重要。
在设计、建设和运维高压电力线路时，应注意以下安全措施：•保持适当的安全间距；•遵守绝缘要求；•定期的检查维护。
3. 高压电力线路的技术要点3.1 输电线路设计要点高压输电线路的设计要点主要包括以下几个方面：•选择合适的电压等级；•适当选择导线类型和截面积；•确定塔杆高度和布设方式。
3.2 变电站设计要点高压变电站的设计要点主要包括以下几个方面：•确定变电站的容量和电压等级；•设计合理的变电站布局；•选择适当的变压器和开关设备。
3.3 配电线路设计要点高压配电线路的设计要点主要包括以下几个方面：•选择适当的配电线路方式；•确定合理的线路路由；•选择合适的保护设备。
4. 高压电力线路的维护与检修高压电力线路的维护与检修是确保电力线路正常运行和延长线路寿命的关键。
维护与检修包括以下方面：•定期巡检线路设备；•清理及修复受损设备；•定期测量线路参数。
5. 高压电力线路的安全操作与事故处理高压电力线路的安全操作与事故处理是保障电力线路安全的重要环节。
安全操作包括以下方面：•符合安全操作规程；•注意用电安全；•处理线路故障和事故。
6. 结束语本培训资料提供了关于高压电力线路的基本知识，技术要点以及维护与操作的内容。

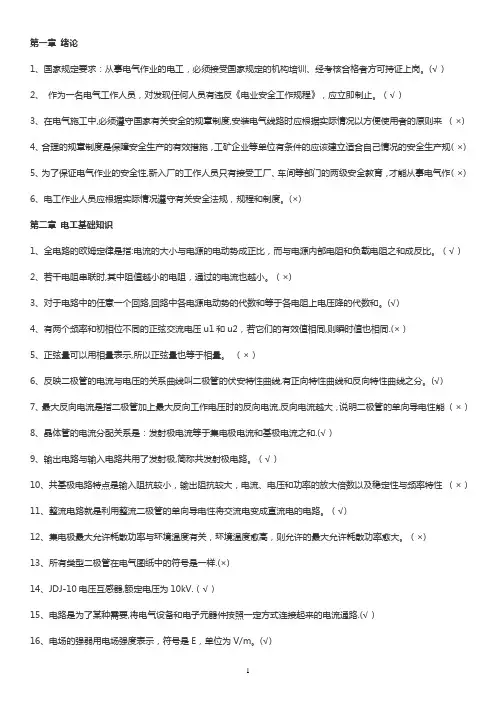

第一章绪论1、国家规定要求：从事电气作业的电工，必须接受国家规定的机构培训、经考核合格者方可持证上岗。
(√）2、作为一名电气工作人员，对发现任何人员有违反《电业安全工作规程》，应立即制止。
（√）3、在电气施工中,必须遵守国家有关安全的规章制度,安装电气线路时应根据实际情况以方便使用者的原则来（×)4、合理的规章制度是保障安全生产的有效措施，工矿企业等单位有条件的应该建立适合自己情况的安全生产规（×)5、为了保证电气作业的安全性,新入厂的工作人员只有接受工厂、车间等部门的两级安全教育，才能从事电气作（×)6、电工作业人员应根据实际情况遵守有关安全法规，规程和制度。
(×)第二章电工基础知识1、全电路的欧姆定律是指:电流的大小与电源的电动势成正比，而与电源内部电阻和负载电阻之和成反比。
（√）2、若干电阻串联时,其中阻值越小的电阻，通过的电流也越小。
（×)3、对于电路中的任意一个回路,回路中各电源电动势的代数和等于各电阻上电压降的代数和。
(√)4、有两个频率和初相位不同的正弦交流电压u1和u2，若它们的有效值相同,则瞬时值也相同.(×）5、正弦量可以用相量表示,所以正弦量也等于相量。
（×）6、反映二极管的电流与电压的关系曲线叫二极管的伏安特性曲线,有正向特性曲线和反向特性曲线之分。
(√)7、最大反向电流是指二极管加上最大反向工作电压时的反向电流,反向电流越大，说明二极管的单向导电性能（×）8、晶体管的电流分配关系是：发射极电流等于集电极电流和基极电流之和.(√）9、输出电路与输入电路共用了发射极,简称共发射极电路。
（√）10、共基极电路特点是输入阻抗较小，输出阻抗较大，电流、电压和功率的放大倍数以及稳定性与频率特性（×）11、整流电路就是利用整流二极管的单向导电性将交流电变成直流电的电路。
（√)12、集电极最大允许耗散功率与环境温度有关，环境温度愈高，则允许的最大允许耗散功率愈大。
电力高压知识点总结一、高压电力概述高压电力是指电力系统中的电压较高的电力，通常用于输送电能。
高压电力主要用于输电、配电和供电系统，是电力系统中的重要组成部分。
高压电力可以通过输电线路、变电站和变压器进行传输和分配，为各种电力设备和系统提供电力支持。
二、高压电力系统高压电力系统是由输电线路、变电站和变压器等设备组成的电力系统。
输电线路主要用于输送电能，变电站用于进行电能的变换、分配和调节，变压器用于改变电压的大小。
高压电力系统根据不同的电压等级可以分为超高压、特高压、高压和中压等不同等级，不同的等级有着不同的应用范围和技术要求。
三、高压输电线路高压输电线路是用于输送电能的输电通道，主要包括电缆和架空线路两种类型。
电缆线路主要用于城市和工业区域，架空线路主要用于农村和乡镇地区。
高压输电线路的设计和施工需要考虑到电压、电流和线路损耗等因素，同时需要遵守相关的电力规范和标准，确保输电线路的安全和可靠。
四、高压变电站高压变电站是用于电能变换、分配和调节的设备，主要由变压器、断路器、隔离开关和电力电子设备等组成。
高压变电站的主要功能是将输送到变电站的电能进行变压和分配，同时进行电能的调节和保护。
高压变电站的设计和运行需要满足相关的电力规范和标准，确保变电站的高效、安全和可靠。
五、高压变压器高压变压器是用于改变电压大小的电力设备，主要用于电能的变换和分配。
高压变压器有着不同的类型和结构，包括油浸式、干式、双绕组和三绕组等不同种类。
高压变压器的设计和制造需要考虑到电压等级、电流容量和绝缘性能等因素，同时需要遵守相关的电力规范和标准，确保变压器的高效、安全和可靠。
六、高压电力保护高压电力保护是用于保护电力系统和设备的安全运行的技术措施，主要包括过流保护、过压保护、接地保护和短路保护等不同类型。
高压电力保护的设计和实施需要考虑到电力系统的各种故障、事故和异常情况，确保电力系统和设备的安全和可靠。
七、高压电力设备高压电力设备是用于输电、配电和供电的电力设备，包括变电站设备、输电线路设备和户外电器设备等不同种类。
2020年电力设施保护条例【全文】关于《2020年电力设施保护条例【全文】》，是我们特意为大家整理的，希望对大家有所帮助。
国务院电力管理部门对电力设施的保护负责监督、检查、指导和协调。
下面小编为大家精心搜集了关于电力设施保护条例的全文，欢迎大家参考借鉴，希望可以帮助到大家!第一章总则第一条、为保障电力生产和建设的顺利进行，维护公共安全，特制定本条例。
第二条本条例适用于中华人民共和国境内已建或在建的电力设施(包括发电设施、变电设施和电力线路设施及其有关辅助设施，下同)。
第三条、电力设施的保护，实行电力管理部门、公安部门、电力企业和人民群众相结合的原则。
第四条、电力设施受国家法律保护，禁止任何单位或个人从事危害电力设施的行为。
任何单位和个人都有保护电力设施的义务，对危害电力设施的行为，有权制止并向电力管理部门、公安部门报告。
电力企业应加强对电力设施的保护工作，对风险电力设施安全的行为，应采纳适当措施，予以制止。
第五条、国务院电力管理部门对电力设施的保护负责监督、检查、指导和协调。
第六条、县以上地方各级电力管理部门保护电力设施的职责是：(一)监督、检查本条例及根据本条例制定的规章的贯彻执行;(二)展开保护电力设施的宣育工作;(三)会同有关部门及沿电力线路各单位，建立群众护线组织并健全责任制;(四)会同当地公安部门，负责所辖地区电力设施的安全保卫工作。
第七条、各级公安部门负责依法查处破坏电力设施或哄抢、盗窃电力设施器材的案件。
第二章电力设施的保护范围和保护区第八条、发电设施、变电设施的保护范围：(一)发电厂、变电站、换流站、开关站等厂、站内的设施;(二)发电厂、变电站外各种专用的管道(沟)、储灰场、水井、泵站、冷却水塔、油库、堤坝、铁路、道路、桥梁、码头、燃料装卸设施、避雷装置、消防设施及其有关辅助设施;(三)水力发电厂使用的水库、大坝、取水口、引水隧道(含支洞口)、引水渠道、调压井(塔)、露天高压管道、厂房、尾水渠、厂房与大坝间的通信设施及其有关辅助设施。
