【精品】交流调压电路和交流调功电路区别

交流调功电路和交流调压电路的电路形式交流调功电路和交流调压电路是电路中常见的两种电子元件调整电流和电压的方法。

它们在电子设备和电路中起着至关重要的作用，能够有效地调整电流和电压以满足设备的需求和保护设备。

下面将详细介绍交流调功电路和交流调压电路的电路形式以及它们的工作原理。

1.交流调功电路交流调功电路是一种能够调整交流电流的电路，它可以根据需要在电路中加入一些元件，来调整输入输出功率和电流。

在实际电子设备和电路中，交流调功电路通常用于调节交流电源的输出功率，以满足设备的需求。

下面将介绍交流调功电路的一些常见形式以及它们的工作原理。

1.1电阻调功电路电阻调功电路是一种最简单的交流调功电路，它通过改变电路中的电阻来调整功率输出。

在电子设备和电路中，电阻调功电路常常用于调节电路的输出功率和电流，以满足设备的需求。

电阻调功电路的原理是通过改变电路的电阻来改变电流的流动路径和大小，从而达到调整功率的目的。

常见的电阻调功电路的形式包括可变电阻、电阻网络等。

1.2变压器调功电路变压器调功电路是一种利用变压器的变压比来调节输出功率的电路。

变压器是一种能够改变交流电压大小的电子元件，通过调节变压器的绕组变比可以改变输入输出功率。

在实际电子设备和电路中，变压器调功电路常常用于调节电源的输出功率和电流，以满足设备的需求。

变压器调功电路的原理是通过改变变压器的绕组变比来改变输入输出电压和功率，从而达到调整功率的目的。

1.3变容调功电路变容调功电路是一种利用可变电容器的电容值来调节输出功率的电路。

可变电容器是一种能够改变电路中的电容值的元件，通过调节可变电容器的电容值可以改变电路的谐振频率和输入输出功率。

在实际电子设备和电路中，变容调功电路常常用于调节谐振电路的输出功率和谐振频率，以满足设备的需求。

变容调功电路的原理是通过改变可变电容器的电容值来改变电路的谐振频率和功率，从而达到调整功率的目的。

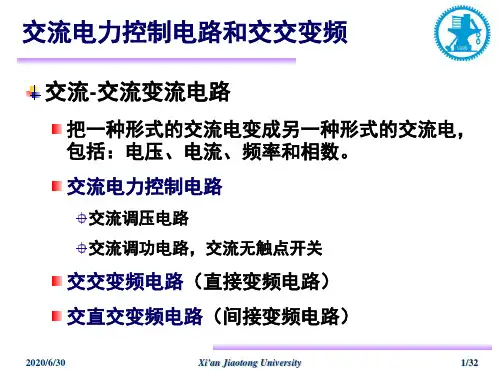

2.交流调压电路交流调压电路是一种能够调整交流电压的电路，它可以根据需要在电路中加入一些元件，来调整输入输出电压。

《电力电子技术》试题A答案一、名词解释（每题4分，共20分）1．PW M异步调制--载波信号和调制信号不同步的调制方式；通常保持f c 固定不变，当fr变化时，载波比N是变化的2．PW M控制技术--即通过对一系列脉冲的宽度进行调制，来等效的获得所需要的波形（含形状和幅值）。

3．强迫换流--设置附加的换流电路，给欲关断的晶闸管强迫施加反压或反电流的换流方式称为强迫换流。

通常利用附加电容上所储存的能量来实现，因此也称为电容换流。

4．交流电力控制电路--只改变电压,电流或控制电路的通断,而不改变频率的电路。

交流调压电路——相位控制，交流调功电路——通断控制。

5．逆变--把直流电转变成交流电，整流的逆过程；分有源逆变电路和无源逆变电路二、填空题（每空1分，共20分）1．电力变换四大类即：交流变直流、交流变交流、直流变直流、直流变交流。

2．电力电子器件的损耗主要损耗：通态、断态、开关损耗。

3．光隔离一般采用光电耦合器，磁隔离的元件通常是脉冲变压器。

4．晶闸管交交变频电路，当采用6脉波三相桥式电路时，电网频率为50Hz 时，交交变频电路的输出上限频率约为 20Hz 。

5．换流有：电网、器件、强迫、负载换流四种方式。

6.抑制过电压的方法之一是用__储能元件吸收可能产生过电压的能量，并用电阻将其消耗。

7.180°导电型电压源式三相桥式逆变电路，其换相是在_同一相_的上、下二个开关元件之间进行。

8.改变SPWM逆变器中的调制比，可以改变输出电压基波的幅值。

9.为了利于功率晶体管的关断，驱动电流后沿应是(一个)较大的负电流。

10．功率晶体管缓冲保护电路中的二极管要求采用_快速恢复型二极管，以便与功率晶体管的开关时间相配合。

11．三相全控桥式整流电路中的六个晶闸管的触发脉冲相位按相序依次互差600度。

12．为防晶闸管误触发，可在晶闸管的控制极和阴极间加反向电压。

三、问答题（共30分）1．使晶闸管导通的条件是什么？维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？（8分）答：承受反向电压时，不论门极是否有触发电流，晶闸管都不会导通。

第2章 整流电路2. 2图2-8为具有变压器中心抽头的单相全波可控整流电路,问该变压器还有直流磁化问题吗?试说明:晶闸管承受的最大反向电压为22U 2;当负载是电阻或电感时，其输出电压和电流的波形与单相全控桥时一样。

答：具有变压器中心抽头的单相全波可控整流电路，该变压器没有直流磁化问题。

因为单相全波可控整流电路变压器二次侧绕组中，在正负半周上下绕组中的电流方向相反，波形对称，其一个周期内的平均电流为零，故不存在直流磁化的问题。

以下分析晶闸管承受最大反向电压及输出电压和电流波形的情况。

①以晶闸管VT2为例。

当VT1导通时，晶闸管VT2通过VT1与2个变压器二次绕组并联，所以VT2承受的最大电压为22U 2。

②当单相全波整流电路与单相全控桥式整流电路的触发角α一样时，对于电阻负载：(O~α)期间无晶闸管导通，输出电压为0；(α~π)期间,单相全波电路中VT1导通，单相全控桥电路中VTl 、VT4导通，输出电压均与电源电压U 2相等；( π~απ+)期间均无晶闸管导通，输出电压为0；(απ+~2π)期间，单相全波电路中VT2导通，单相全控桥电路中VT2、VT3导通，输出电压等于－U 2。

对于电感负载： ( α~απ+)期间，单相全波电路中VTl 导通，单相全控桥电路中VTl 、VT4导通，输出电压均与电源电压U2相等； (απ+~2απ+)期间，单相全波电路中VT2导通，单相全控桥电路中VT2、VT3导通，输出波形等于-U2。

可见，两者的输出电压一样，加到同样的负载上时，那么输出电流也一样。

2.3.单相桥式全控整流电路，U 2=100V ，负载中R=20Ω，L 值极大，当α=︒30时，要求：①作出U d 、I d 、和I 2的波形；②求整流输出平均电压U d 、电流I d ，变压器二次电流有效值I 2；③考虑平安裕量，确定晶闸管的额定电压和额定电流。

解：①Ud 、Id、和I2的波形如以下图：②输出平均电压Ud 、电流Id、变压器二次电流有效值I2分别为：Ud =0.9U2cosα=0.9×100×cos︒30＝77.97〔V〕Id＝Ud/R=77.97/2=38.99(A)I2=Id=38.99(A)③晶闸管承受的最大反向电压为：2U2=1002=141.4(V) -考虑平安裕量，晶闸管的额定电压为：UN=(2~3)×141.4=283~424(V)详细数值可按晶闸管产品系列参数选取。

第四章课后题：1、无源逆变和有源逆变电路有什么不同？答：与整流相对应，把直流电变成交流电称为逆变。

当交流侧接在电网上，即交流侧接有电源时，称为有缘逆变。

当交流侧直接和负载连接时，称为无源逆变。

2、换流方式有哪几种？各有什么特点？答：器件换流:利用全控型器件的自关断能力进行换流称为器件换流。

电网换流:由电网提供换流电压称为电网换流。

负载换流:由负载提供换流电压称为负载换流。

凡是负载电流的相位超前于负载电压的场合,都可以实现负载换流.当负载为电容性负载时,就可实现负载换流。

3、什么是电压型逆变电路？什么是电流型逆变电路？二者各有什么特点？电压型逆变电路：直流侧是电压源或直流侧并联一个大电容。

特点:①直流侧为电压源，或并联有大电容，相当于电压源。

直流侧电压基本无脉动，直流回路呈现低阻抗。

②由于直流电压源的钳位作用，交流侧输出电压波形为矩形波，并且与负载阻抗角无关。

而交流侧输出电流波形和相位因负载阻抗情况的不同而不同。

③当交流侧为阻感负载时需要提供无功功率，直流侧电容起缓冲无功能量的作用。

为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂都并联了反馈二极管。

电流型逆变电路：直流侧是电流源或直流侧串联一个大电感。

特点：①直流侧串联大电感，相当于电流源。

直流侧电流基本无脉动，直流回路呈现高阻抗。

②电路中开关器件的作用仅是改变直流电流的流通路径，因此交流侧输出电流为矩形波，并且与负载阻抗角无关。

而交流侧输出电压波形和相位则因负载阻抗情况的不同而不同。

③当交流侧为阻抗负载时需要提供无功功率，直流侧电感起缓冲无功能量的作用。

因为反馈无功能量时直流电流并不方向，因此不必像电压型逆变电路那样要给开关器件反并联二极管。

4、电压型逆变电路中反馈二极管的作用是什么？为什么电流型逆变电路中没有反馈二极管？答：1）在电压型逆变电路中，当交流侧为阻感负载时，需要提供无功功率。

直流侧电容起缓冲无功能量的作用。

为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂都并联了反馈二极管，当输出交流电压和电流的极性相同时，电流经电路中可控开关器件流通，而当输出电压电流极性相反时，由反馈二极管提供电流通道。

1.答：交流调压电路和交流调功电路的电路形式完全相同，二者的区别在于控制方式不同。

交流调压电路是在交流电源的每个周期对输出电压波形进行控制。

而交流调功电路是将负载与交流电源接通几个周波，再断开几个周波，通过改变接通周波数与断开周波数的比值来调节负载所消耗的平均功率。

交流调压电路广泛用于灯光控制（如调光台灯和舞台灯光控制）及异步电动机的软起动，也用于异步电动机调速。

在供用电系统中，还常用于对无功功率的连续调节。

此外，在高电压小电流或低电压大电流直流电源中，也常采用交流调压电路调节变压器一次电压。

如采用晶闸管相控整流电路，高电压小电流可控直流电源就需要很多晶闸管串联；同样，低电压大电流直流电源需要很多晶闸管并联。

这都是十分不合理的。

采用交流调压电路在变压器一次侧调压，其电压电流值都不太大也不太小，在变压器二次侧只要用二极管整流就可以了。

这样的电路体积小、成本低、易于设计制造。

交流调功电路常用于电炉温度这样时间常数很大的控制对象。

由于控制对象的时间常数大，没有必要对交流电源的每个周期进行频繁控制。

2. 答：TCR是晶闸管控制电抗器。

TSC是晶闸管投切电容器。

二者的基本原理如下：TCR 是利用电抗器来吸收电网中的无功功率（或提供感性的无功功率），通过对晶闸管开通角a角的控制，可以连续调节流过电抗器的电流，从而调节TCR从电网中吸收的无功功率的大小。

TSC 则是利用晶闸管来控制用于补偿无功功率的电容器的投入和切除来向电网提供无功功率（提供容性的无功功率）。

二者的特点是：TCR只能提供感性的无功功率，但无功功率的大小是连续的。

实际应用中往往配以固定电容器（FC），就可以在从容性到感性的范围内连续调节无功功率。

TSC提供容性的无功功率，符合大多数无功功率补偿的需要。

其提供的无功功率不能连续调节，但在实用中只要分组合理，就可以达到比较理想的动态补偿效果。

3. 答：单相交交变频电路和直流电动机传动用的反并联可控整流电路的电路组成是相同的，均由两组反并联的可控整流电路组成。

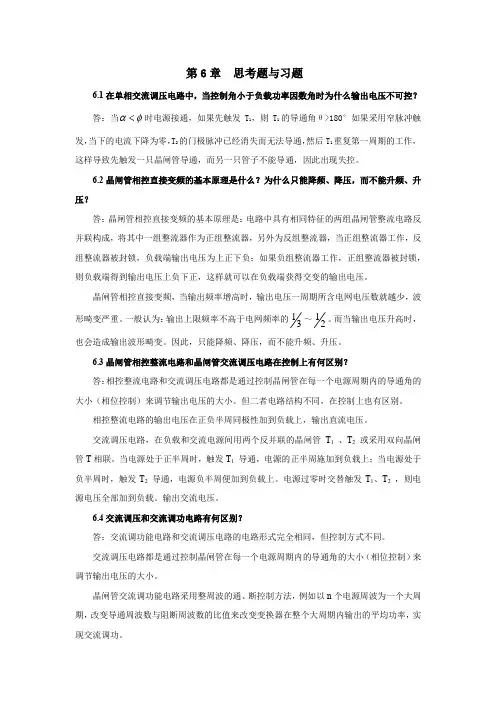

第6章思考题与习题6.1在单相交流调压电路中，当控制角小于负载功率因数角时为什么输出电压不可控？α<时电源接通，如果先触发T1，则T1的导通角θ>180°如果采用窄脉冲触答：当φ发，当下的电流下降为零，T2的门极脉冲已经消失而无法导通，然后T1重复第一周期的工作，这样导致先触发一只晶闸管导通，而另一只管子不能导通，因此出现失控。

6.2晶闸管相控直接变频的基本原理是什么？为什么只能降频、降压，而不能升频、升压？答：晶闸管相控直接变频的基本原理是：电路中具有相同特征的两组晶闸管整流电路反并联构成，将其中一组整流器作为正组整流器，另外为反组整流器，当正组整流器工作，反组整流器被封锁，负载端输出电压为上正下负；如果负组整流器工作，正组整流器被封锁，则负载端得到输出电压上负下正，这样就可以在负载端获得交变的输出电压。

晶闸管相控直接变频，当输出频率增高时，输出电压一周期所含电网电压数就越少，波形畸变严重。

一般认为：输出上限频率不高于电网频率的31～21。

而当输出电压升高时，也会造成输出波形畸变。

因此，只能降频、降压，而不能升频、升压。

6.3晶闸管相控整流电路和晶闸管交流调压电路在控制上有何区别？答：相控整流电路和交流调压电路都是通过控制晶闸管在每一个电源周期内的导通角的大小（相位控制）来调节输出电压的大小。

但二者电路结构不同，在控制上也有区别。

相控整流电路的输出电压在正负半周同极性加到负载上，输出直流电压。

交流调压电路，在负载和交流电源间用两个反并联的晶闸管T1、T2或采用双向晶闸管T相联。

当电源处于正半周时，触发T1导通，电源的正半周施加到负载上；当电源处于负半周时，触发T2导通，电源负半周便加到负载上。

电源过零时交替触发T1、T2，则电源电压全部加到负载。

输出交流电压。

6.4交流调压和交流调功电路有何区别？答：交流调功能电路和交流调压电路的电路形式完全相同，但控制方式不同。

交流调压电路都是通过控制晶闸管在每一个电源周期内的导通角的大小（相位控制）来调节输出电压的大小。

交流调压电路与交流调功电路是电子电路中常见的两种电路类型，它们分别在交流电源的调节和功率调节方面发挥着重要作用。

本文将从工作原理、应用场景和特点等方面对交流调压电路和交流调功电路进行详细的比较与分析，希望能为读者对这两种电路有一个更清晰的认识。

1. 工作原理交流调压电路是指通过对交流输入电压进行调节，输出稳定的交流电压的电路。

其主要工作原理是利用稳压管、变压器、电容器等元件对输入电压进行整流、滤波和调节，从而使输出电压保持在一个稳定的水平。

常见的交流调压电路包括全波整流稳压电路、半波整流稳压电路等。

而交流调功电路则是通过对交流输入功率进行调节，实现对输出负载的功率控制。

其主要工作原理是利用可控硅、变压器等元件对输入功率进行调节，从而实现对输出负载的功率控制。

常见的交流调功电路包括调压调功电路、斩波调功电路等。

2. 应用场景交流调压电路主要用于需要稳定交流电压供电的场合，如家用电器、办公设备、工业自动化设备等。

它能够有效地解决交流电源波动、噪声等问题，保证设备正常稳定运行。

交流调功电路主要用于需要对交流功率进行调节的场合，如电动机调速、照明光源调光等。

它能够实现对输出负载的精确功率控制，满足不同场合对功率的需求。

3. 特点比较交流调压电路的特点主要表现在稳定性和波动性方面。

它能够实现对输出电压的稳定控制，减小输入电压的波动对设备的影响。

而交流调功电路的特点主要表现在功率控制和效率方面。

它能够实现对输出功率的精确控制，提高系统的能效比。

在实际应用中，需要根据具体的需求来选择合适的电路类型。

总结来看，交流调压电路和交流调功电路在工作原理、应用场景和特点上存在一定的区别。

在实际应用中，需要根据具体的需求来选择合适的电路类型，以实现最佳的效果。

希望本文能够帮助读者对这两种电路有一个更清晰的认识。

交流调压电路与交流调功电路是电子电路领域中常见的两种电路类型，它们在工作原理、应用场景和特点等方面各有不同。

在本文中，我们将进一步扩展讨论这两种电路的工作原理和应用，并深入探讨它们在实际工程中的应用以及各自的优劣势。

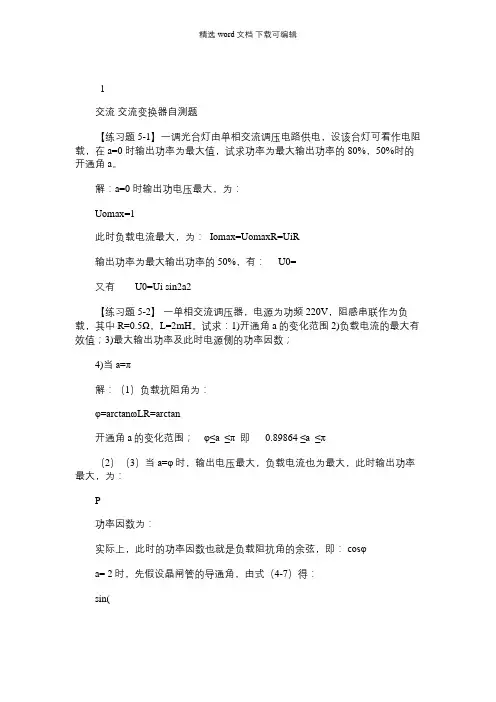

1交流交流变换器自测题【练习题5-1】一调光台灯由单相交流调压电路供电，设该台灯可看作电阻载，在a=0 时输出功率为最大值，试求功率为最大输出功率的80%，50%时的开通角a。

解：a=0 时输出功电压最大，为：Uomax=1此时负载电流最大，为： Iomax=UomaxR=UiR输出功率为最大输出功率的50%，有： U0=又有 U0=Ui sin2a2【练习题5-2】一单相交流调压器，电源为功频220V，阻感串联作为负载，其中R=0.5Ω，L=2mH。

试求：1)开通角a的变化范围 2)负载电流的最大有效值；3)最大输出功率及此时电源侧的功率因数；4)当a=π解：（1）负载抗阻角为：φ=arctanωLR=arctan开通角a的变化范围；φ≤a ≤π 即0.89864 ≤a ≤π（2）（3）当a=φ时，输出电压最大，负载电流也为最大，此时输出功率最大，为：P功率因数为：实际上，此时的功率因数也就是负载阻抗角的余弦，即：cosφa= 2时，先假设晶闸管的导通角，由式（4-7）得：sin(解上式可得晶军品管导通角为：θ=2.375=136.1°也可由关系图估计出θ的值。

此时，晶闸管电流有效值为：I=电源的侧功率因数为：λ=RI02于是可得出：λ=RI0【练习题5-3】试从电压波形、功率因数、电源容量、设备重量及控制方式等几方面,分析比较采用晶闸管交流调压与采用自耦调压器的交流调压有何不同?答:晶闸管交流调压电路输出电压的波形是正负半波都被切去一部分的正弦波,不是完整的正弦波,切去部分的大小与延迟角的大小有关。

这种非正弦交流电中包含了高次谐波,会造成干扰,如果不采取措施就会影响其他用电设备的正常工作,这点必须注意。

另外,随着延迟角的增大,功率因数降低,因此,如果输出电流不变,要求电源容量随之增大,这是它的缺点。

但是晶闸管交流调压设备重量轻,控制灵敏，易于实现远方控制和自动调切,这是它的优点。

与此相反,采用自耦调压器的交流调压,输出电压不论高低总是正弦波,不会引起干扰和功率因数降低(不计本身的励磁功率),但它的调节方式是机械方式移动碳刷位置,要实现远方操作和自动调节必须加伺服机构,比较复杂。

1.交流调压电路和交流调功电路有什么区别？二者各运用于什么样的负载？为什么？
2.什么是TCR，什么是TSC？它们的基本原理是什么？各有何特点？
3.单相交交变频电路和直流电动机传动用的反并联可控整流电路有什么不同？
4.交交变频电路的最高输出频率是多少？制约输出频率提高的因素是什么？
5.交交变频电路的主要特点和不足是什么？其主要用途是什么？
6. 三相交交变频电路有那两种接线方式？它们有什么区别？
7.在三相交交变频电路中，采用梯形波输出控制的好处是什么？为什么？。

交流调功电路和交流调压电路的电路形式交流调功电路和交流调压电路是两种常见的电路形式，用来控制交流电源以满足不同的电器设备和系统的工作需求。

它们在电力系统、电子设备、工业自动化等领域都有着广泛的应用，因此了解它们的原理和特点对于电气工程师和电子技术人员来说是非常重要的。

首先，我们来分析交流调功电路。

交流调功电路是一种能够调节交流电源输出功率的电路。

它可以根据需要来控制电器设备的输出功率，从而实现对电器设备的控制。

交流调功电路的主要作用是改变电路中的电压、电流或频率，从而实现对电路的功率调节。

交流调功电路通常由功率变压器、触发电路、控制电路和负载组成。

在交流调功电路中，功率变压器起着很重要的作用，它可以改变输入电压的大小和频率而不改变其波形，从而实现对电路的功率的调节。

触发电路和控制电路则可以对功率变压器进行控制，以实现对电路的功率调节。

交流调功电路可以应用在电力系统中，也可以应用在变频调速、照明控制、温度控制和其他电气设备调节等领域。

交流调功电路可以提高电器设备的效率和使用寿命，从而降低设备的能源消耗和维护成本。

接下来，我们来分析交流调压电路。

交流调压电路是一种能够调节交流电源输出电压的电路。

它可以根据需要来改变电器设备的输入电压，从而实现对电器设备的控制。

交流调压电路的主要作用是改变电路中的电压，从而实现对电路的电压调节。

交流调压电路通常由自耦变压器、控制电路和负载组成。

在交流调压电路中，自耦变压器起着很重要的作用，它可以将输入电压转变为需要的输出电压，并且可以通过改变自耦变压器的绕组来实现对电路的电压调节。

控制电路可以对自耦变压器进行控制，以实现对电路的电压调节。

交流调压电路可以应用在电力系统中，也可以应用在变压器调节、电阻炉控制、电动机控制和其他电气设备控制等领域。

交流调压电路可以提高电器设备的灵活性和稳定性，从而满足不同工作环境和需求的要求。

从以上分析可以看出，交流调功电路和交流调压电路都是在交流电源控制和调节方面有着重要的作用的电路形式。

目录第1章电力电子器件 (1)第2章整流电路 (4)第3章直流斩波电路 (20)第4章交流电力控制电路和交交变频电路 (26)第5章逆变电路 (31)第6章PWM控制技术 (35)第7章软开关技术 (40)第8章组合变流电路 (42)第1章 电力电子器件1. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：u AK >0且u GK >0。

2. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

3. 图1-43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。

002π2π2ππππ4π4π25π4a)b)c)图1-430图1-43 晶闸管导电波形解：a) I d1=π21⎰ππωω4)(sin t td I m =π2mI (122+)≈0.2717 I m I 1=⎰ππωωπ42)()sin (21t d t I m =2m I π2143+≈0.4767 I m b) I d2 =π1⎰ππωω4)(sin t td I m =πmI (122+)≈0.5434 I m I 2 =⎰ππωωπ42)()sin (1t d t I m =22mI π2143+≈0.6741I m c) I d3=π21⎰20)(πωt d I m =41I m I 3 =⎰202)(21πωπt d I m =21I m4. 上题中如果不考虑安全裕量,问100A 的晶闸管能送出的平均电流I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV) =100A 的晶闸管，允许的电流有效值I =157A ，由上题计算结果知a) I m1≈4767.0I≈329.35， I d1≈0.2717 I m1≈89.48 b) I m2≈6741.0I≈232.90,I d2≈0.5434 I m2≈126.56 c) I m3=2 I = 314,I d3=41 I m3=78.55. GTO 和普通晶闸管同为PNPN 结构，为什么GTO 能够自关断，而普通晶闸管不能？答：GTO 和普通晶闸管同为PNPN 结构，由P 1N 1P 2和N 1P 2N 2构成两个晶体管V 1、V 2,分别具有共基极电流增益1α和2α，由普通晶闸管的分析可得，1α+2α=1是器件临界导通的条件。

1.答：交流调压电‎路和交流调‎功电路的电‎路形式完全‎相同，二者的区别‎在于控制方‎式不同。

交流调压电‎路是在交流‎电源的每个‎周期对输出‎电压波形进‎行控制。

而交流调功‎电路是将负‎载与交流电‎源接通几个‎周波，再断开几个‎周波，通过改变接‎通周波数与‎断开周波数‎的比值来调‎节负载所消‎耗的平均功‎率。

交流调压电‎路广泛用于‎灯光控制（如调光台灯‎和舞台灯光‎控制）及异步电动‎机的软起动‎，也用于异步‎电动机调速‎。

在供用电系‎统中，还常用于对‎无功功率的‎连续调节。

此外，在高电压小‎电流或低电‎压大电流直‎流电源中，也常采用交‎流调压电路‎调节变压器‎一次电压。

如采用晶闸‎管相控整流‎电路，高电压小电‎流可控直流‎电源就需要‎很多晶闸管‎串联；同样，低电压大电‎流直流电源‎需要很多晶‎闸管并联。

这都是十分‎不合理的。

采用交流调‎压电路在变‎压器一次侧‎调压，其电压电流‎值都不太大‎也不太小，在变压器二‎次侧只要用‎二极管整流就可以‎了。

这样的电路‎体积小、成本低、易于设计制‎造。

交流调功电‎路常用于电‎炉温度这样‎时间常数很‎大的控制对‎象。

由于控制对‎象的时间常‎数大，没有必要对‎交流电源的‎每个周期进‎行频繁控制‎。

2. 答：TCR是晶‎闸管控制电‎抗器。

TSC是晶‎闸管投切电‎容器。

二者的基本‎原理如下：TCR 是利用电抗‎器来吸收电‎网中的无功‎功率（或提供感性‎的无功功率‎），通过对晶闸‎管开通角a‎角的控制，可以连续调‎节流过电抗‎器的电流，从而调节T‎CR从电网‎中吸收的无‎功功率的大‎小。

TSC 则是利用晶‎闸管来控制‎用于补偿无‎功功率的电‎容器的投入‎和切除来向‎电网提供无‎功功率（提供容性的‎无功功率）。

二者的特点‎是：TCR只能‎提供感性的‎无功功率，但无功功率‎的大小是连‎续的。

实际应用中‎往往配以固‎定电容器（FC），就可以在从‎容性到感性‎的范围内连‎续调节无功‎功率。

第3章 直流斩波电路1．简述图3-1a 所示的降压斩波电路工作原理。

答：降压斩波器的原理是：在一个控制周期中，让V 导通一段时间t on ，由电源E 向L 、R 、M 供电，在此期间，u o ＝E 。

然后使V 关断一段时间t off ，此时电感L 通过二极管VD 向R 和M 供电，u o ＝0。

一个周期内的平均电压U o ＝E t t t ⨯+offon on。

输出电压小于电源电压，起到降压的作用。

2．在图3-1a 所示的降压斩波电路中，已知E =200V ，R =10Ω，L 值极大，E M =30V ，T =50μs ,t on =20μs ,计算输出电压平均值U o ，输出电流平均值I o 。

解：由于L 值极大，故负载电流连续，于是输出电压平均值为U o =E T t on =5020020⨯=80(V)输出电流平均值为I o =RE U Mo -=103080-=5(A) 3．在图3-1a 所示的降压斩波电路中，E =100V ， L =1mH ，R =0.5Ω，E M =10V ，采用脉宽调制控制方式，T =20μs ，当t on =5μs 时，计算输出电压平均值U o ，输出电流平均值I o ，计算输出电流的最大和最小值瞬时值并判断负载电流是否连续。

当t on =3μs 时，重新进行上述计算。

解：由题目已知条件可得：m =E E M =10010=0.1 τ=R L =5.0001.0=0.002当t on =5μs 时，有ρ=τT=0.01 αρ=τon t =0.0025由于11--ραρe e =1101.00025.0--e e =0.249>m 所以输出电流连续。

此时输出平均电压为U o =E T t on =205100⨯=25(V) 输出平均电流为I o =RE U Mo -=5.01025-=30(A) 输出电流的最大和最小值瞬时值分别为I max =R E m e e ⎪⎪⎭⎫ ⎝⎛-----ραρ11=5.01001.01101.00025.0⎪⎪⎭⎫ ⎝⎛-----e e =30.19(A)I min =R E m e e ⎪⎪⎭⎫ ⎝⎛---11ραρ=5.01001.01101.00025.0⎪⎪⎭⎫ ⎝⎛---e e =29.81(A) 当t on =3μs 时，采用同样的方法可以得出：αρ=0.0015由于11--ραρe e =1101.0015.0--e e =0.149>m所以输出电流仍然连续。

交流调压电路和交流调功电路异同点
交流调压电路和交流调功电路是电子电路中常见的两种类型。

尽管它
们都是用于交流电源的，但两种电路之间存在很多不同之处。

首先，交流调压电路和交流调功电路的功能不同。

交流调压电路被用
来控制电源电压的大小，使它在一定范围内保持稳定。

相比之下，交
流调功电路被用来控制电源输出功率的大小，这可以通过改变线路中
的电流和电压等参数来实现。

其次，交流调压电路和交流调功电路的组成部分不同。

交流调压电路
一般包括直流电源、变压器、整流电路、滤波电路和稳压电路等模块。

而交流调功电路则包括直流电源、功率放大电路和反馈电路等模块。

除了上述区别之外，交流调压电路和交流调功电路在设计和实现上也
有不同之处。

交流调压电路需要考虑电源的电压和负载电流的变化，
需要根据变化来动态地控制电源的输出电压。

而交流调功电路则需要
确保输出功率的稳定，需要进行反馈控制，在电源电压和负载电流变
化的情况下，可以保持稳定。

此外，交流调功电路相对于交流调压电路需要更高的功率处理能力，
这使得交流调功电路可以更广泛地应用于电力电子领域，包括马达控
制、太阳能发电、数据中心中的稳定电源等领域。

总体来说，交流调压电路和交流调功电路虽然都适用于处理交流电源，但由于其不同的设计和功能，两种电路在应用和实现上存在诸多差异。

对于电子设备和系统的设计和实现，选择一种特定的电路取决于其实
际需求和限制条件。

交流调压电路和交流调功电路有什么区别？二者各运用于什么样的负载？为什么？
交流调压电路和交流调功电路是两种不同的电路，其主要区别在于其电路结构和工作原理：
1.交流调压电路：交流调压电路是一种用于控制和调节输入
交流电压的电路。

它通过改变电路中的元件（如晶闸管、可控硅等）的导通角度或触发时机，来控制电流流过负载的时间，从而改变输出电压的大小。

交流调压电路用于控制和稳定输出电压，以保持电压输出的稳定性。

2.交流调功电路：交流调功电路是一种用于调节负载电流的
电路。

它通过改变电路中的元件（如晶闸管、可控硅等）的导通角度或触发时机，来控制电流流过负载的大小。

交流调功电路用于调节负载电流，从而实现对输出功率的控制。

两者的运用范围和负载类型有所不同：
•交流调压电路常用于需要稳定输出电压的场合，像电炉、恒温器、电动机起动等。

这是因为交流调压电路能够通过调节导通角度或触发时机来降低电压，从而保持输出电压稳定。

它通常用于负载电压敏感的场合。

•交流调功电路常用于需要调节负载电流的场合，像电炉、电动机等。

这是因为交流调功电路能够通过调节导通角度或触发时机来改变负载电流，从而控制输出功率。

它通常
用于负载功率敏感的场合。

需要注意的是，交流调压电路和交流调功电路都使用可控器件来实现对电流或电压的控制，但其目的和应用场合有所不同。

交流调压电路的主要任务是调节和保持输出电压稳定，而交流调功电路的主要任务是调节负载电流来达到所需的功率控制。

因此，在选择合适的电路时，应根据应用需求和负载特性来确定使用哪种电路。

（完整版）电力电子技术简答题重点1. 晶闸管导通的条件是什么?关断的条件是什么?答: 晶闸管导通的条件: 应在晶闸管的阳极与阴极之间加上正向电压。

应在晶闸管的门极与阴极之间也加上正向电压和电流。

晶闸管关断的条件: 要关断晶闸管, 必须使其阳极电流减小到维持电流以下,或在阳极和阴极加反向电压。

晶闸管维持的条件要维持晶闸管, 必须使其晶闸管电流大于到维持电流。

2. 变压器漏感对整流电路的影响(1)出现换相重叠角r,整流输出电压平均值Ud降低。

( 2)整流电路的工作状态增多( 3)晶闸管的di/dt 减小，有利于晶闸管的开通。

( 4)换相时晶闸管电压出现缺口，产生正的du/dt, 可能使晶闸管误导通，为此必须加吸收电路.( 5)换相使电网电压出现缺口，成为干扰源。

3. 什么是谐波，什么是无功功率，们的危害. 为建立交变磁场和感应磁通而需要的电功率成为无功功率，电力电子装置消耗无功功率，对公用电网的不利影响：( 1 )无功功率会导致电流增大和视在功率增加，导致设备容量增加；( 2)无功功率增加，会使总电流增加，从而使设备和线路的损耗增加( 3)无功功率使线路压降增加，冲击性无功负载还会使电压剧烈波动。

谐波是指电流中所含有的频率为基波的整数倍的电量，电力电子装置产生谐波，对公用电网的危害：( 1)谐波使电网中的元件产生附加的谐波损耗，降低发电、输电及用电设备的效率，大量的三次谐波流过中性线会使线路过热甚至发生火灾；( 2)谐波影响各种电气设备的正常工作，使电机发生机械振动、噪声和过热，使变压器局部严重过热，使电容器、电缆等设备过热、使绝缘老化、寿命缩短以至损坏；(3)谐波会引起电网中局部的并联谐振和串联谐振，从而使谐波放大会使危害大大增大，甚至引起严重事故；(4)谐波会导致继电保护和自动装置的误动作，并使电气测量仪表计量不准确；( 5)谐波会对领近的通信系统产生干扰，轻者产生噪声，降低通信质量，重者导致信息丢失，使通信系统无法正常工作。
