IEC101规约介绍

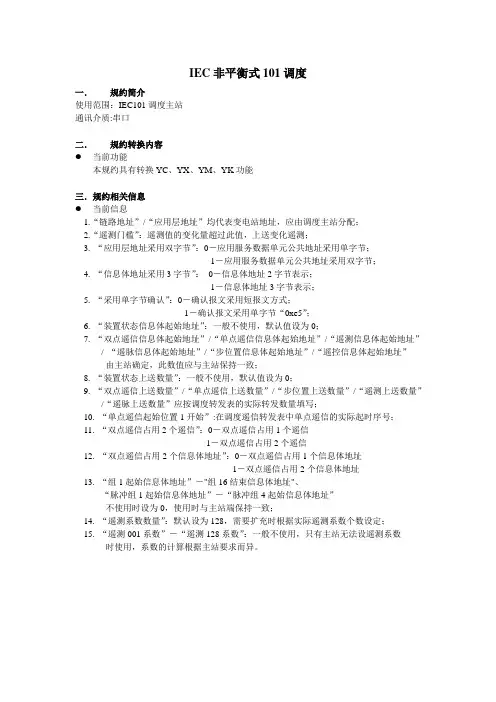

IEC非平衡式101调度一．规约简介使用范围：IEC101调度主站通讯介质:串口二．规约转换内容●当前功能本规约具有转换YC、YX、YM、YK功能三．规约相关信息●当前信息1.“链路地址”/“应用层地址”均代表变电站地址，应由调度主站分配；2.“遥测门槛”：遥测值的变化量超过此值，上送变化遥测；3. “应用层地址采用双字节”：0－应用服务数据单元公共地址采用单字节；1－应用服务数据单元公共地址采用双字节；4. “信息体地址采用3字节”：0－信息体地址2字节表示；1－信息体地址3字节表示；5. “采用单字节确认”：0－确认报文采用短报文方式；1－确认报文采用单字节“0xe5”；6. “装置状态信息体起始地址”：一般不使用，默认值设为0；7. “双点遥信信息体起始地址”/“单点遥信信息体起始地址”/“遥测信息体起始地址”/ “遥脉信息体起始地址”/“步位置信息体起始地址”/“遥控信息体起始地址”由主站确定，此数值应与主站保持一致；8. “装置状态上送数量”：一般不使用，默认值设为0；9. “双点遥信上送数量”/“单点遥信上送数量”/“步位置上送数量”/“遥测上送数量”/“遥脉上送数量”应按调度转发表的实际转发数量填写；10. “单点遥信起始位置1开始”:在调度遥信转发表中单点遥信的实际起时序号；11. “双点遥信占用2个遥信”：0－双点遥信占用1个遥信1－双点遥信占用2个遥信12. “双点遥信占用2个信息体地址”：0－双点遥信占用1个信息体地址1－双点遥信占用2个信息体地址13. “组1起始信息体地址”－"组16结束信息体地址"、“脉冲组1起始信息体地址”－“脉冲组4起始信息体地址”不使用时设为0，使用时与主站端保持一致；14. “遥测系数数量”：默认设为128，需要扩充时根据实际遥测系数个数设定；15. “遥测001系数”－“遥测128系数”：一般不使用，只有主站无法设遥测系数时使用，系数的计算根据主站要求而异。

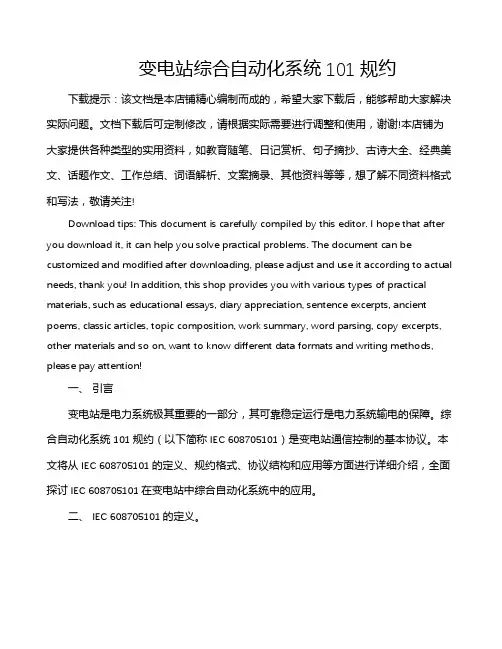

使用说明IEC101装置规约IEC101装置规约是用于电力系统监控与控制的通信协议之一，它定义了在电力监控系统中，通过传输数据来实现设备之间的通信和控制。

本文将详细介绍IEC101装置规约的使用说明，以帮助读者更好地理解和应用该规约。

一、IEC101装置规约概述IEC101装置规约是国际电工委员会（IEC）制定的一种通信协议，主要用于监控与控制电力系统中的遥测、遥信和遥控信息。

该规约通过串行方式传输数据，采用了一系列规定的帧结构和数据格式，确保数据的可靠传输和正确解析。

IEC101规约一般将工程测量值（遥测）、状态变位信息（遥信）和远方控制命令（遥控）作为基本的通信功能。

二、IEC101装置规约的运行机制IEC101装置规约主要由三个层次构成：物理层、数据链路层和应用层。

在物理层，IEC101规约使用标准的串行电平转换技术，将二进制数据转换为信号进行传输；在数据链路层，规定了传输帧的各个字段，包括起始字符、控制字段、地址字段和校验字段等；在应用层，定义了遥测、遥信和遥控信息的编码方式和解析方式。

三、IEC101装置规约的使用步骤IEC101装置规约的使用步骤如下：1. 配置通信参数：包括物理层参数、数据链路层参数和应用层参数。

根据实际情况，设置通信波特率、校验方式、站址等参数。

2. 建立连接：规定了主站与从站之间的连接建立过程，包括主站发起请求、从站响应确认和建立连接。

3. 传输数据：主站向从站发送监控命令，从站根据命令执行相应操作，并反馈执行结果给主站。

4. 断开连接：规定了连接的结束过程，包括主站发送断开请求、从站响应确认和断开连接。

四、IEC101装置规约的应用范围IEC101装置规约广泛应用于电力系统监控与控制领域，包括电网调度、变电站自动化、电力设备监测和控制等方面。

它能够实现电力系统中各个设备之间的数据采集、信息交换和灵活控制，提高了电力系统的安全性、稳定性和可靠性。

五、IEC101装置规约的优势与挑战IEC101装置规约具有以下优势：1. 可靠性高：采用了校验和差错重传等机制，确保数据的可靠传输；2. 灵活性强：具备多种数据传输方式和编码方式，适应不同的应用场景；3. 扩展性好：支持多主站和多从站之间的通信，能够满足复杂系统的需求。

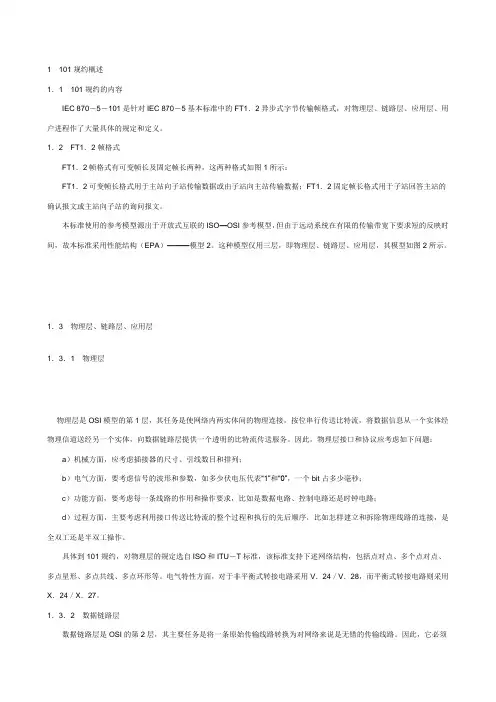

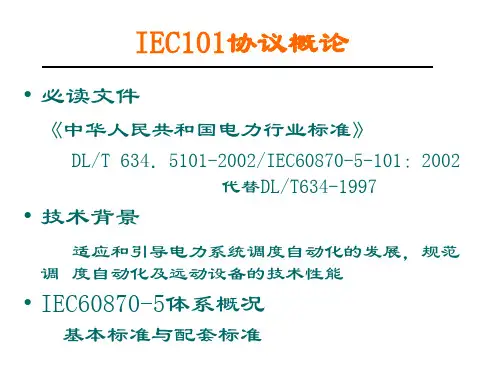

1101规约概述1．1101规约的内容IEC 870－5－101是针对IEC 870－5基本标准中的FT1．2异步式字节传输帧格式，对物理层、链路层、应用层、用户进程作了大量具体的规定和定义。

1．2FT1．2帧格式FT1．2帧格式有可变帧长及固定帧长两种，这两种格式如图1所示：FT1．2可变帧长格式用于主站向子站传输数据或由子站向主站传输数据；FT1．2固定帧长格式用于子站回答主站的确认报文或主站向子站的询问报文。

本标准使用的参考模型源出于开放式互联的ISO—OSI参考模型，但由于远动系统在有限的传输带宽下要求短的反映时间，故本标准采用性能结构（EPA）———模型2。

这种模型仅用三层，即物理层、链路层、应用层，其模型如图2所示。

1．3物理层、链路层、应用层1．3．1物理层物理层是OSI模型的第1层，其任务是使网络内两实体间的物理连接，按位串行传送比特流，将数据信息从一个实体经物理信道送经另一个实体，向数据链路层提供一个透明的比特流传送服务。

因此，物理层接口和协议应考虑如下问题：a）机械方面，应考虑插接器的尺寸、引线数目和排列；b）电气方面，要考虑信号的波形和参数，如多少伏电压代表“1”和“0”，一个bit占多少毫秒；c）功能方面，要考虑每一条线路的作用和操作要求，比如是数据电路、控制电路还是时钟电路；d）过程方面，主要考虑利用接口传送比特流的整个过程和执行的先后顺序，比如怎样建立和拆除物理线路的连接，是全双工还是半双工操作。

具体到101规约，对物理层的规定选自ISO和ITU－T标准，该标准支持下述网络结构，包括点对点、多个点对点、多点星形、多点共线、多点环形等。

电气特性方面，对于非平衡式转接电路采用V．24／V．28，而平衡式转接电路则采用X．24／X．27。

1．3．2数据链路层数据链路层是OSI的第2层，其主要任务是将一条原始传输线路转换为对网络来说是无错的传输线路。

因此，它必须将输入数据分成数据块（帧），并依次传递各帧和处理由接收端发回的应答帧，解决了数据链路连接的建立、维持和释放；在链路上实现帧的同步或异步传输；差错控制与恢复；流量控制等一系列问题。

101规约7个字节时标
摘要：
1.101 规约的概述
2.101 规约的字节时标
3.101 规约的应用领域
正文：
1.101 规约的概述
101 规约是一种数据传输的规范，主要应用于工业自动化和控制系统中。

它定义了数据的格式和传输速率，以确保数据在传输过程中的准确性和完整性。

101 规约具有可靠性高、传输速率快、兼容性强等特点，因此在工业领域中得到了广泛的应用。

2.101 规约的字节时标
101 规约中的字节时标是指在数据传输过程中，每个数据字节的发送和接收时间。

在101 规约中，字节时标的长度为7 个字节。

这意味着，在数据传输过程中，每个数据字节都需要按照特定的时间间隔进行发送和接收。

这种设计可以确保数据传输的稳定性和可靠性，避免数据丢失或错误。

3.101 规约的应用领域
101 规约在工业自动化和控制系统中有着广泛的应用。

例如，在工厂生产线的自动化控制系统中，101 规约可以用于传输生产过程中的各种数据，如温度、压力、速度等。

此外，101 规约还可以应用于楼宇自控系统、电力系统、交通控制系统等领域，为这些领域提供可靠的数据传输和控制功能。

总之，101 规约作为一种重要的数据传输规范，在工业自动化和控制系统中发挥着重要作用。

其字节时标为7 个字节，可以确保数据传输的准确性和完整性。
