图⽂详解吊篮安全管理的基本知识、常见问题、事故案例01吊篮的构造及安全装置⾼处作业吊篮型号是由类、组、型代号、特征代号和主参数代号及更新型代号组成。
主要参数及系列吊篮的的主要参数⽤额定载重量表⽰，主要参数见下表。
⽬前较多使⽤的是电动爬升式ZLP系列⾼处作业吊篮。
当前使⽤吊篮型号较多为ZLP630和ZLP800系列吊篮。
安全锁：安装于吊篮悬挂平台两侧。
安全钢丝绳穿过安全锁，吊篮正常运⾏时，安全钢丝绳不受⼒。
当受⼒的提升钢丝绳断裂或篮体倾斜达到3～8°时，安全锁动作,锁住安全钢丝绳。
提升钢丝绳与安全钢丝绳应独⽴悬挂。
安全锁必须在有效标定期内使⽤，有效标定期不应⼤于⼀年。
安全锁限位装置：防⽌悬挂平台上升冲顶。
⾏程限位器限位器⼿动滑降装置：停电时，按下⼿动滑降⼿柄，放开制动器，平台靠⾃重下降，具有限速功能（≤12m/min)。
爬升式提升机急停开关：紧急时按下，停⽌吊篮的运⾏。
钢丝绳：⾼处作业吊篮钢丝绳由⼯作钢丝绳(动⼒钢丝绳、主绳，ø≥6mm)、安全钢丝绳、预紧绳三部分组成。
安全钢丝绳宜选⽤与⼯作钢丝绳相同的型号、规格。
配重块：形成抗倾覆⼒矩，保证吊篮⼯作时不会倾覆的铁块，其最⼩重量由抗倾覆性实验获得。
配重块悬挂机构：架设于建筑物或构筑物上，通过钢丝绳悬挂悬吊平台的机构。
02吊篮的使⽤管理及常见问题吊篮租赁注意事项：1、吊篮租赁单位应依法取得营业执照后，⽅可对外出租。
2、出租吊篮时，租赁单位应当与使⽤单位签订租赁合同、安全管理协议，明确各⾃的安全责任。
租赁合同中应当明确使⽤单位不得转租吊篮等内容。
3、租赁单位购置的吊篮必须具有⽣产资质的⼚家⽣产的产品。
出租或使⽤的吊篮应当具有产品合格证、产品型式检验报告和使⽤说明书，严禁使⽤不合格产品。
4、租赁单位应派专业⼈员（也可委托安装单位派⼈）负责吊篮设备⽇常使⽤的维修保养和检查⼯作，确保吊篮的安全技术性能和安全装置符合规范标准要求。
吊篮安装注意事项：1、吊篮的安装和拆卸⼯作应当由相应资质的安装单位负责装拆。
吊篮安装施工方法一、悬挂机构的安装1、安装顺序：调节座→前座→调整调节座高度→前梁调节座→后座→调整调节座高度→后梁→中梁→调整前、后座距离→上支柱→加强钢丝绳→螺旋扣组件→张紧加强钢丝绳→钢丝绳→悬挂机构定位→垂放钢丝绳—配重块2、安装、调整及注意事项（1）安装面应该选择水平面，安装前在前后座下加垫4cm厚的木跳板，防止压坏屋面。
（2）调整悬挂支架的调节高度，使前梁下侧高于女儿墙高度，高度定1.1m。
（3）前梁伸出端悬伸长度额定调整范围为0.3～1.3m。
选定为1.1m。
（4）前、后座间距调整至最大距离4m。
（5）两个支架间距应调整至前梁悬伸端点间距比悬吊平台长度小3～5厘米。
悬吊工作平台的长度为4m。
（6）张紧加强钢丝绳时，应使前梁略上翘3～5厘米，产生预应力，提高前梁刚度。
（7）装夹钢丝绳时，绳夹数量不应少于4个，U形开口在钢丝绳尾端对策，且方向一致。
绳夹应从吊装点处开始依次夹紧，并在最后一个绳夹和前一个绳夹间，应使钢丝绳有少许的拱起，使之产生一个“安全弯”，当接头的钢丝绳发生滑动时，“安全弯”即被拉直，应立即采取安全措施。
（8）垂放钢丝绳时，应将钢丝绳自由盘放在楼面，将绳头仔细抽出后沿墙面缓慢向下滑放，严禁将钢丝绳成盘向下抛放。
钢丝绳放完后应将缠结的绳小心分开压住，地面多余的钢丝绳应仔细盘好扎紧，不得任意撒放地面。
（9）悬挂支架定位后，应检查各连接螺栓应可靠坚固，不可有虚紧和松动。
（10）配重块每块25kg，加载配重块数量为36块。
将配重块均匀套置于后座的四根安装杆上，然后用螺栓固定。
二、悬吊工作平台的安装1、悬吊工作平台每标准节的尺寸为2m，根据现场的实际情况工作平台按照2m或者4m的尺寸进行安装。
平台的安装在靠近上方悬挂机构位置的地面靠墙位置处进行安装。
2、安装、调整及注意事项（1）安装前应进行地面的平整，平整好的地面作为安装面。
（2）各基本节对接处应对齐，预紧后整个平台框架应平直，不得有明显扭曲。

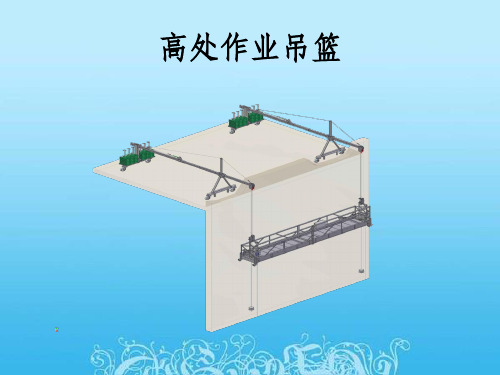

第一节吊篮安全施工一、吊篮构造（一）构造与组成高处作业吊篮的组成：1、悬挂机构2、悬吊平台3、提升机4、安全锁5、钢丝绳6、电气控制系统1、悬挂机构2、行程限位块3、安全锁4、提升机5、重锤6、靠墙轮7、电器箱8、悬吊平台9、工作钢丝绳10、安全钢丝绳（二）悬挂机构悬挂机构是架设于建筑物作业面的顶部支撑处，通过钢丝绳来承受工作平台、额定载荷等重量的钢结构架。
悬挂机构施加于建筑物或构筑物支撑处上的作用力应符合建筑结构的承载要求。
悬挂机构的前、后梁插在中梁内，可通过调节插杆的高度来调节前后梁的高度，调节高度为1.15m~1.75m，前后支架下配有滚轮，可以用来移动悬挂机构。
1、前梁2、前支架3、插杆4、中梁5、后梁6、小连接套7、后支架8、配重9、上支柱10、加强钢丝绳11、索具螺旋扣悬挂结构简图（三）悬吊平台悬吊平台是用来承载作业人员、工具、物料等进行高处作业的悬挂式封闭框形装置。
悬吊平台由2个或3个基本节和两端两个提升机安装架组成一个封闭框架平。
每个基本节由前、后篮片和底座组成，前篮片高0.9m，后篮片高1.2m。
它的每基本节长2m，可以按施工的需要拼装成2m、4m的悬吊平台。
（四）提升机ZLP500吊篮配置两台功率为1.1kW的提升机，安装于悬吊平台两端的提升机安装架上。
提升机是驱动悬吊平台上、下运行的动力装置，由机体和三相异步电磁制动电动机两部分组成，它是吊篮的工作心脏。
机体内减速机构由二级减速传动系统组成，其中一级是蜗轮—蜗杆，二级是内啮合传动齿轮副。
工作钢丝绳穿入机体后形成缠绕于内齿盘外缘的梯形槽中，当电动机驱动内齿盘作不同转向运转时，在钢丝绳与梯形槽间摩擦力作用下，使提升机及悬吊平台沿钢丝绳作升降运动。
电动机轴端与机体减速机构的输入端连接处装有离心减速装置，当自由滑降速度超过13m/s时，在离心块的离心力作用下，摩擦块被撑开，与钢套摩擦减速，防止悬吊平台失速坠落，起到安全保护作用。
1、电气盒2、机体3、电动机电缆4、控制电缆5、手轮6、滑降手柄7、电动机（五）安全锁安全锁是一种独立的机械装置，当工作钢丝绳发生断裂或工作平台倾斜至限定值或快速下坠时，安全锁能自动锁住安全钢丝绳。
高处作业吊篮高处作业吊篮和塔吊、施工升降机（物料提升机）及脚手架一样，都处在高处作业的环境。
一、高处作业的定义和类别1、定义：根据有关国家标准的规定：“凡在坠落高度基准面2ｍ以上（含2ｍ），有可能坠落的高处进行的作业均称为高处作业。
”坠落高度的基准面，即通过坠落时最低着落点的水平面。
根据高处作业的这一定义，包含三个涵义，一是落差等于或大于2ｍ的作业处；二是作业处有可能导致人员坠落的洞、孔、坑、沟、井、槽及侧边等；三是落差起点定为2ｍ，一般情况人员坠落会引起伤残或死亡，必须制定必要的安全措施。
根据标准的定义，无论作业位置在多层、高层或是平地，都有可能处于高处作业的场合。
建筑物内在建的楼梯边、阳台边，电梯井道、各类门窗洞口等处的作业，凡有2ｍ及以上坠落距离的，均属于高处作业；如基坑边、池槽边等处，即使人员在平地±0标点附近进行作业，只要有2ｍ及以上的落差距离，同样属于高处作业。
2、分级分类：按国家标准GB3608《高处作业分级》的规定，高处作业按作业点可能坠落的坠落高度划分，可划分四个级别，即坠落高度2～5ｍ时为一级高处作业。
坠落高度越高，坠落时的冲击能量越大。
危险性也越大。
同时，坠落高度越高，坠落半径也越大坠落时的影响范围也越大，因此对不同高度的高处作业，防护设施的设置、事故处理的分析等均有所不同。
一级高处作业的坠落半径为2M，二级高处作业的坠落半径为3M，三级高处作业的坠落半径为4M，特级高处作业的坠落半径为5M。
按高处作业的环境条件如气象、电源、突发情况等，又可分为一般高处作业级和特殊高处作业。
一般高处作业即正常作业环境下的各项高处作业；特殊高处作业是在危险性较大、较复杂的环境下进行的高处作业，又可分为以下八类：（1）强风高处作业（阵风风速＞10.8ｍ/S）：（2）异温高处作业（在高温或低温环境下）：（3）雪天高处作业：（4）雨天高处作业：（5）夜间高处作业（室外完全采用人工照明时）：（6）带点高处作业（在接近或接触带电体条件下）：（7）悬空高处作业（在无立足点或无可靠立足点条件下）：（8）抢救高处作业（对突发的各种灾害事故进行抢救）：二、高处作业吊篮的概念及适用范围高处作业吊篮—通过悬挂机构架设于建筑物或构筑物上，提升机驱动悬吊平台通过钢丝绳沿立面上下运动的一种非常设悬挂设备。
