XXX工程

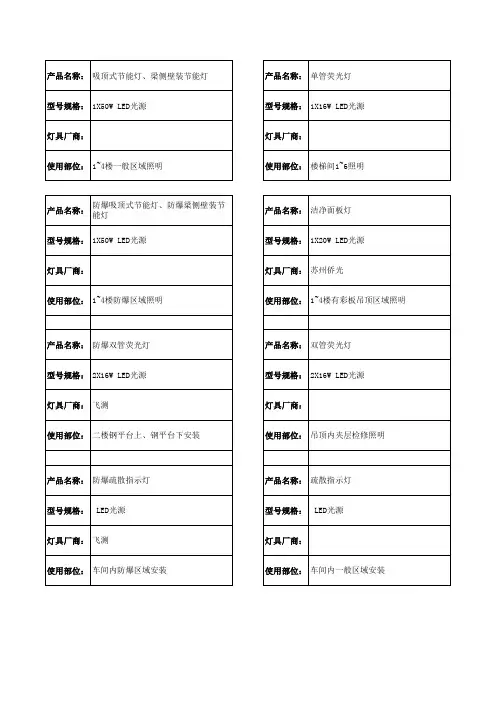

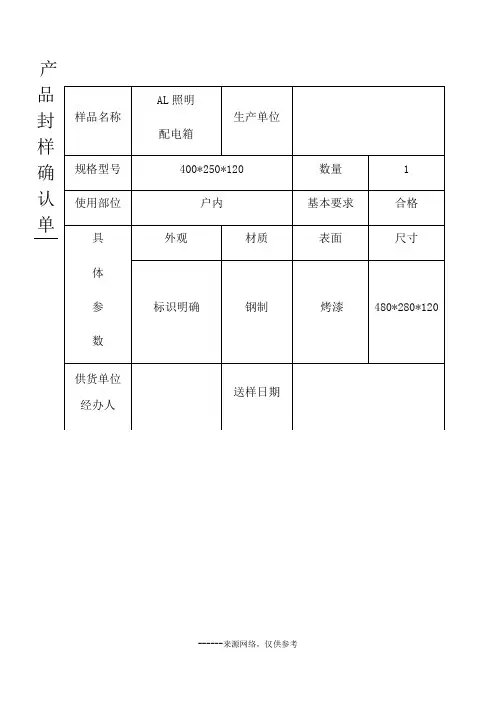

灯具封样确认表
1、照明灯具技术要求 一、产品基本要求 1）照明灯具应符合国家现行相关标准的有关规定，照明灯具的现行标准如下：●《灯具的一般要求与实验》GB7000.1-2015 ●《投光灯具安全要求》GB7000.7-2005 ●《固定式通用灯具安全要求》GB7000.10-2008 2）当灯具发热部件紧贴在可燃材料表明上时，必须采用带有F标志的灯具。以免采用一般灯具，导致可燃材料的燃烧，发生火灾事故。 3）灯具和光源采用招标书内推荐的合格供应商的产品，必须获得CCC中国国家强制性产品认证证书。生产企业必须通过ISO9001：质量管理体系认证。 4）灯具芯片采用国际知名品牌，使用寿命达到3万小时以上；色容差不得大于7SDCM。 5）防触电保护：I类。 6）结构、电气安全性完全符合EN60598、GB7000标准要求 二、D型护栏灯（15W LED灯）
三、壁灯（15W LED灯）
四、隧道灯、梁底投光灯、腰灯 五、4米庭院灯
六、道路路灯
2、其他设施技术要求 一、电缆穿管 1)路灯供电线路采用YJV-1KV电缆穿管敷设,埋设于人行道或绿化带下或沿墙明敷，管线在穿越绿化和树坑时,应尽量避免与树根正交。 2)穿管的导线总截面积（包括外皮），应不超过管内截面的40%；不同电压等级或不同性质的不应穿于同一管内；线管内不允许有导线接头，所有导线接头应在接线箱（盒）或接线井内连接，埋地线管的弯曲半径不得少于直径的10倍，明敷线管则不少于6倍。明敷线管的固定点间距离；φ20以下为1米；φ25-40为1.5米，φ50以上为2米。 3)为保证线管穿线方便在下列情况应装拉线盒（拉线井），否则应放大管径；线管全长超过30米且无弯或有一个弯曲时； 线管全长超过20米且有两个弯曲时； 线管全长超过12米且有三个弯曲时； 4)凡穿越车道的埋地管深应大于0.7米（路面与顶管距离）. 二、路灯控制箱 1)采用防盗控制箱，控制元件和供电开关电器安装在同一电箱内，电箱适合室外安装，防护等级不小于IP54，具体款式及要求应满足当地路灯管理部门的要求。 三、钢结构工程 全部钢材应按现行国家标准和规范保证抗拉强度，伸长率、屈服强度、冷弯试验和碳、硫、磷含量符合限值。钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85；应有明显的屈服台阶，且伸长率不应小于20%，钢材应有良
灯具选型及安装原则 编制依据：《民用建筑节能条例2008》19条； 《民用建筑电气设计规范 JGJ16-2008》10614 ； 《住宅设计规范 GB50096-1999》6.5.3 ； 《住宅建筑设计规范 GB50368-2005》10.1.4 ； 《照明设计标准 GB50034-2004》7.4.1、7.4.4/747 条； 《地下建筑照明设计标准》 CECS45 92 《汽车库建筑设计规范》 JGJ100— 98第6.4.5条 编制原则： 1）应在提高整个照明系统效率，保证照明质量的前提下，节约照明用电。 2）照明设计时，应满足《建筑照明设计标准》GB 50034—2004所对应的照度标准、照明均匀度、统 一眩光值，光色、照明功率密度值（简称LPD）、能效指标等相关标准值的综合要求。 3）在民用建筑中所要求的照度标准值，可以根据照明要求的档次来选择照度标准值。档次要求高的允许提高一级，档次要求低的允许降低一级，以利节能。 4）建筑照度标准值应从节能上考虑，贯彻按实际需求来选择照度标准值的高低，不宜追求或攀比高照度水平。 5）照明设计时，应选择合适的照明方式： ①当照明场所要求高照度时，应选混合照明的方式。 ②当工作位置密集时，可采用单独的一般照明方式，但照度不宜太高，一般不宜超过5001x o ③当工作位置的密集程度不同，或仅为其中某一区域时，可采用分区照明的方式，要求高的工作区 采用较高的照度，而非工作区可采用较低的照度，但两者的照度比不宜大于3: 1 o 6）室外照明设计尚应考虑如下特点： ①室外照明的光源选择应注重其光电参数的总体评估，如光源的发光效率、显色指数；灯的启动与再启动时间、工作电流、额定电压等参数；灯的寿命及性价比等相关因素。 ②照明功能无特殊要求、电能损耗大体相同时，一般宜选用同一类型或色温相近的光源。 7）《地下建筑照明设计标准》C ECS45 92要求，对于地下建筑，为使人们进出时眼晴对周围的亮度处于适应状态，应该考虑过渡照明的设计。标准指岀，过渡照明设计中宜优先采用自然光过渡，当自然光过渡不能满足要求时，应增加人工照明过渡。过渡照明的计算应符合下列要求： 1. 白天入口处亮度变化宜按 10 : 1到15 : 1取值，夜间室内外亮度变化宜按 2 : 1到4 ： 1取值; 2. 出入口的人行速度宜按 2.5km/h取值，车行速度按5km/h取值。 节能光源、附件及其选择。 1 ?节能光源的选用。 1）节能光源的选用原则。 ①照明光源的选择应符合国家现行相关标准的规定。 ②应根据不同的使用场合，选用合适的照明光源，所选用的照明光源应具有尽可能高的光效，以达到照明节能 的效果。 ③照明设计时，应尽量减少白炽灯的使用量。一般情况下，室内外照明不应采用普通白炽灯，在特
灯饰知识 家庭灯具大致可以分为吊灯、台灯、筒灯、射灯、吸顶灯、落地灯、荧光灯等几类，正确的选择光源并恰当地使用它们可以改变空间氛围，并创造出舒适宜人的家居环境。进行灯光设计时，要结合家具、物品设来考虑。如果一个房间没有必要突出家具、物品设，就可以采用漫射光照明，让柔和的光线遍洒每一个角落；而摆放艺术藏品的区域，为了强调重点，可以使用定点的灯光投射，以突出主题。 1.客厅需要营造亲切的气氛，最好是选用传统的顶灯或枝形灯。即使选择了普通型顶灯，也可以通过调节亮度和亮点，来增添室的情调。客厅的灯要够高、够亮，以使灯光能散布整个客厅。如果光源较多，应尽量保持整体风格的协调一致。有的客厅具有多种使用功能，因此灯光设计相对复杂，并要与室装饰相协调，还要考虑家庭成员的活动，根据面积和功能区域有效地布置灯光，调整照度。如果客厅面积较大，可采用灯光来解决区域划分，沙发旁可放一调光式落地灯，展示架上可安装几个小射灯。 2. 玄关：是进入室给人最初印象的地方，因此要明亮，可在进门处及与客厅交界处附近安装筒灯、射灯，或装壁灯，以改善采光不好的情况。 3.餐厅：应采用悬挂式灯具，以突出餐桌，可运用暖色吊灯营造温馨的用餐气氛。同时还要设置一般照明，使整个房间有一定亮度，给人干静整洁的感觉。 4.厨房：厨房的特殊性决定了灯光更重实用，仅在顶面设置一个光源的做法，无法满足厨房需求。可用吸顶灯及嵌入式灯具装在洗浴盆或工作台上，以提供充足光线，需要特别照明的地方也可安装壁灯或轨道灯。储藏柜顶部可安装射灯，可以充分展示部餐具、器皿。 5.卫生间：需要明亮柔和的光线，灯的使用频率高，反复开关，应以白炽灯为宜。卫生间因有水管，通常吊顶，宜采用吸顶灯、筒灯或嵌入式灯具。 6.卧室：卧室属私密空间，灯光要营造“温馨”的氛围，装饰性远高于实用性。主灯的造型要与整个卧室的装饰风格一致。如家具造型比较简洁，就不要采用款型复杂的吊灯；如摆放了西式古典家具，那么一只简单的吸顶灯就略显“单薄”。在照明上，卧室的灯光应柔和，应选择眩光少的深罩型灯具，还是设床头灯或壁灯，最好能调整角度和亮度，以便于床上阅读和起居。 7.书房：书房是读书学习的地方，照度一定要达到要求。如果书房长期照度不足，会使人眼睛疲劳，甚至造成近视。书房除台灯外，还要设置一般照明，以减少室亮度对比，避免疲劳。 8.阳台：通常为休闲区域，灯具的选择可依据吊顶风格采用筒灯、吸顶灯或户外灯式的壁灯。 居室其实是目前最常见的建筑室空间结构，它的装饰设计既要求舒适性，又要求功能性、经济性与艺术性的统一。怎样合理地使用有限的空间，是极富挑战性与现实意义的。小户型的居住对象多半是单身的青年人和新婚夫妇或独立生活的老年夫妇，他们的活动比较单一，居住的功能经常是多位一体，同时，特别是对单身的青年而言，家具的使用功能比其他功能如美观、装饰等都要重要，而且风格化倾向较浓。小户型的住户一般居住年限不长，具有一定的流动性，住户一般对自身舒适度要求较高，而对社交功能的要求则相对薄弱，所以小户型的布置应该以简洁实用、舒适大方为主，同时注意留出足够多的余地使主人有展示自身个性的条件。 ●浅的颜色能延伸空间，让空间看起来更大。 ●在面积狭小的居室中，让灯光自下而上柔和地照射在房间的天顶上，要比从上向下直射的灯光怡人得多。直接投射的灯光照在人脸上，会使人有刺眼的感觉，产生空间局促感和压抑感。利用空间的死角，摆放小型家具。 ●厨房、卧室、厅宜用同样色泽的墙体涂料或壁纸，可使空间显得整洁洗练。 ●在墙面上相间地涂上两种浅暖色的线条，线条与平面平行，横线条由下部往上逐渐变窄，这样就给人一种宽大明快、放大延伸的感觉。 ●在入门对面的墙壁上挂上一面大镜子，可以映射出全屋的景象，似乎使客厅扩大了一倍，或在狭长的房间两侧装上玻璃。 ●尽量避免选择深沉而压抑的色调，这类色彩只会使居室显得暗淡而了无生趣。 ●在原本狭小的空间里放置高大的家具物品会使房间显得更小。 ●房间摆设不能太多。 ●在人的眼睛水平线上，尽可能不要有打眼的家具。 ●妙用曲线小居室中因为实际空间的面积无法改变，要营造大空间的气氛，巧妙地在房间中应用曲线不失为应急之招。天花板上的射灯刻意地做成曲线，令空间陡然有延伸之感。普通设计中，如果没有主光源，天花板上的射灯一般也都以直线形式出现。但是与曲
产品检验报告 产品名称： 型号规格： 检验日期：2016 - - 依据标准： 最终判定：□合格□不合格 编制 审核 批准
章节检验 项目 检测（标准）要求检验结果 单项 判定 1.0 外观外观标识检查 1.1 包 装 外 观 外箱应有清晰，牢固、正确的标志，如注册商标、产品系 列和名称、电源额定电压、频率、厂名、厂址、传真、邮 编、产品编号、规格功率、重量、光色、光源型号、产品 执行标准字样、数量、最大限堆层数、外箱尺寸，生产日 期以及认证标志和向上、轻拿轻放、怕湿、禁止翻转图示 等；材质按样板 符合生产要求 ok 外箱平整、清洁、无刮伤、破损等影响外观的缺陷，标示 字样大小一致，无色差现象，外箱合口不得有大于3mm的 间隙；印刷内容完整，字体清晰 外箱堆放排列整齐，堆码层限不超标且包装可靠。 外包装无明显的损伤ok 1.2 合 格 证 说 明 书 合格证上应标明检验日期和检验员签章，且字迹清晰。 说明书给出产品用途、特点、正确安装接线图、使用和维 护所必须的详细说明、使用注意事项等。 所提供的光电性能参数，额定功率、额定电压、外形尺寸 参数表应清晰无误； 说明书中应有清晰的厂名、厂址、联系电话以及邮编， 且字样大小正确。说明书必须包括第章中标贴上没 有的附加内容 符合设计生产要求 ok 1．3 标贴 外观 标贴上应有清晰牢固的标志，如：制造厂名称或注册商标、 产品型号规格、额定电压、额定频率、额定电流、功率因 数、CCC标志、产品编号、执行标准；具体至少要满足章 之规定，同时所标识内容与证书保持一致符合设计生产要求ok
1.4 产 品 外 观 支架：已喷粉支架表面清洁平整，喷粉层均匀厚实、无流 挂、划伤、气泡、桔皮、针眼、锈迹、色差和杂色、污渍 等影响外观的缺陷；支架焊接紧凑吻合无变形，无虚焊、 脱焊、焊穿等现象，且毛刺＜0.1MM。 支架面盖表面无明显不平、变形、刮伤、油污、压痕等不 良现象，且商标标示位置正确；在拆装多次后不会出现变 形及卡住现象。 型号标签、警告标、形象标等标签位置正确，内容 清晰，无破损，皱纹，气泡等不良现象，符合样品要求。 产品排放四角正确，无漏装产品及配件的现象。 喷粉件：附着力≤1级。 与产品质量要求一致 ok 章节检验 项目 检测（标准）要求检验结果单项 判定 2.0 结构 功能 结构功能测试符合 2.1 尺寸 测量 测量支架各部位尺寸，应符合设计图纸、封样要求。符合ok 2.2 试 装装标准光源、灯座、启动器等可替换零件或部件进行对应替换 （密封零件和铆接部件为不可替换部件），不能有松动、难装、 装不到位或错位等不良现象。 装拆光管顺畅，不出现卡死光管或卡不住及接触不良现象。 无不合格现象ok 悬挂装置（如：反射罩）应有足够的安全系数，将等于4 倍灯具重量的均匀恒定载荷以灯具通常的受载方向加在灯具 上，历时1H后，部件应无明显变形或脱落现象. 测试通过 ok 2.3 组装 效果 A、支架内走线附近无可能磨损接线绝缘层的锐边、毛口、毛 刺等类似现象，导线可靠的连接在一起，连接导线接触良好， 整齐美观、走向合理，按技术文件正确配色、且线材符合认证 要求。 符合安全生产做法ok
灯具工程技术基础知识灯光设计XX照明有限公司 灯具工程技术基础知识 培训教材 目录 一．术语 二．常用灯胆 三．灯头 四．常用开关 五．灯具分类 六．灯具标志 七、灯具的试验方法 八、其它测试 九、各种灯具标准及特殊要求简介 十、常用物料的种类、特点及主要技术指标 十一、漆粉、漆油常识 十二、实验室简介 本培训资料如有同标准不符之处，一切以标准为准。
参考标准：IEC60598，UL153，UL1598,GB7000 2005-10-18 一、术语 1、灯具：凡是能够分配、透出或转变一个或多个光源发出的光线的一种器具、并包括支承、固定和保护光源必需的部件、但不包括光源本身，以及必需的电路辅助装置和将它们及电源连接的设备。 2、普通灯具：对带电部分提供保护，但没有特殊的防尘防固体异物和防 水等级的灯具。 3、可移动式灯具：正常使用时，灯具连接电源后能从一处移到另一处的 灯具。 4、固定式灯具：不能很方便的从一处移到另一处的灯具，即这种灯具只 能借助于工具才能移动。 5、嵌入式灯具：制造商指定完全或部分嵌入安装表面的灯具。 6、带电部件：在正常使用过程中，可能引起触电的带电部件，但中性导 线应看作是带电部件。 7、EN安全特低电压（SELV）：在通过诸如安全隔离变压器或有隔离线圈 的转换器及供电干线隔离开来的电路中，在导体之间或在任何导体及接地 之间，其电压不超过50V（交流均方根）。 8、UL低压线路：开路电压不超过30V（交流均方根）的线路。 9、基本绝缘（EN）：用于带电体防电击的简单绝缘。耐压2U+1000V以上。
10、补充绝缘（EN）：在基本绝缘基础上增加的一层绝缘，用于基本绝缘失 效时防电击保护，耐压应在2U+1750V以上（单层）。 11、双层绝缘（EN）：基本绝缘及补充绝缘合并在一起即稍为双层绝缘。耐 压应在4U+2750V以上（即基本绝缘及补充绝缘耐压之和）。 12、增强绝缘（EN）：绝缘效果及双重绝缘相当的一种加强性绝缘。从总体 上看，一般只为一层，但也可以由多层组成且各层不可以明确进行分割并单独测量，耐压应在4U+2750V以上。 13、0级灯（EN）：仅以基本绝缘为电击保护措施的灯具。无接地等保护性 措施。（一般不做此类灯） 14、Ⅰ级灯具（EN）：除了以基本绝缘为电击保护措施外，还采取了其它如 接地等保护性措施的灯具。 15、Ⅱ级灯具（EN）：采取双重绝缘或增强绝缘为电击保护措施的灯具。其 绝缘效果不依赖于接地或安装条件。（即不会接地） 16、Ⅲ级灯：使用特低安全电压（SELV）为防电击保护方式的灯具。 17、普通可燃材料（nomally flammable material）: 材料的引燃温度至 少为2000C，并且在此温度时该材料不致变形或强度降低。例如木材及厚度大于2mm的以木料为基质的材料。 18、易燃材料（readily flammable material）: 普通可燃材料和非可燃 材料以外的一种材料。例如木纤纬和厚度小于2mm以木料为基质的材料。 19、非可燃材料（non-combustible material）：不能助燃的材料。例如金 属/水泥等。 20、定型实验（type test）:对定型实验样品进行测试。其目的是检验某
第2章光源灯具的选择 2.1 电光源 电光源按发光原理分为热辐射光源和气体放电光源。气体放电光源按其发光的物质不同又可分为金属类（低压汞灯、高压汞灯）、惰性气体类（如氙灯、汞氙灯）、金属卤化物类（钠、铟）等。 1．光源型号在GB2796-81中规定了白炽灯和气体放电灯的型号标准，见表2-1和表2-2。
反射型荧光高压汞灯泡GYF 氙灯管形氙灯 管形水冷氙灯XG XSG 额定功率 （W） 结构形式 的顺序号 钠灯低压钠灯泡 高压钠灯泡ND NG 额定功率 （W） 金属卤化物 灯管形镝灯DDG 额定功率 （W） 光源的额定电压是指光源及其附件组成的回路所需电源电压的额定值。 光源的额定功率是指光源自身及其附件消耗的功率之和。 光源的起动时间是指光源接通电源开始至光源发出的光通量达到稳定值时所需的时间。 光源的寿命分有效寿命和全寿命两种。有效寿命指光源光通量衰减到初始值的70%时的寿命。全寿命是指光源从开始使用到无法使用的寿命。光源的平均寿命是指光源有效寿命的平均值。 2．热辐射光源利用物体通电使之发热到白炽状态而发光的原理所制造的光源称为热辐射光源，其功率因数接近1。 （1）白炽灯：白炽灯是靠钨丝白炽体的高温热 辐射发光，结构简单，使用方便，显色性好。但因 热辐射中只有2～3％为可见光，其发光效率低， 抗震性较差，当灯丝发热蒸发出的钨分子在玻璃泡 上有黑化现象，平均寿命一般达1000h。 当电源电压变化会直接影响白炽灯的使用寿命 和发光效率。 白炽灯经常用在建筑物室内照明和施工工地的 临时照明，聚光灯的电光电压，其额定电压有220V 和36V安全电压，有可用于地下室施工照明或手持 临时照明光源。图2-1 白炽灯的结构 （2）卤钨灯：卤钨灯包括碘钨灯、溴钨灯。在 白炽灯泡中充入微量的卤化物，利用卤钨循环提高 发光效率。发光效率比白炽灯高30%。 为了使卤钨循环顺利进行，卤钨灯必须水平安 装，倾斜角不得大于4 ，不允许采用人工冷却措施（如电风扇冷却），工作时的管壁温度可高达600℃，不能与易燃物接近，灯脚的引入线采用耐高温的导线。 此灯的耐震性、耐电压波动性都比白炽灯差，但显色性很好。经常用于电视转播等场合。 卤钨灯的光效（19.5～21lm/W）和寿命（3500h）及显色性等均较白炽灯为佳，其体积能小型化，灯具也可小型化，已被广泛作为商业橱窗、餐厅、会议室、博物馆、展览馆照明光源。 2．气体放电灯 （1）荧光灯：荧光灯是利用汞蒸气在外加电源作用下产生弧光放电，可以发出少量的可见光和大量的紫外线，紫外线再激励管内壁的荧光粉使之发出大量的可见光。荧光灯由镇流器、灯管、启辉器和灯座组成。 荧光灯的特点是光效高，使用寿命长，光谱接近日光，显色性好，缺点是功率因数低，有频闪效应，不宜频繁开启。目前多使用电子镇流器的荧光灯，其功率因数可以达到0.9以上。 荧光灯一般用在图书馆、教室、隧道、地铁、商场等对显色性要求较高的场所。 （2）荧光高压汞灯（水银灯）：此类灯的外玻璃壳内壁涂有荧光粉，它能将汞蒸气放电时辐射的紫外线转变为可见光，以改善光色，提高光效。 荧光高压汞灯光效高（30～50lm/W），寿命长（5000h），使用于庭院、街道、广场、工业厂房、车站、施工现场等场所的照明。 荧光高压汞灯按构造分外镇流式荧光高压汞灯和自镇流式荧光高压汞灯两种。
LED灯具标准 一、范围 本标准适用于对公司所生产的灯具制定统一检验项目和检验的说明。本标准规定了LED灯具的技术要求、试验方法、检验规则、标志方式、包装、运输和储存条件。 LED灯具是指以LED作为发光器件的照明灯具，与高压钠灯、金卤灯为光源的传统灯具相比,具有节能、环保、长寿命等优点。 二、参考依据： 《GB7000.1-2002灯具一般安全要求与试验》 《整体式LED路灯的测量方法》 《外壳防护等级（IP代码）GB4028-93》 三、检验项目： 1、电性能参数： a) 工作电压。b) 工作电流。 c) 功率。d) 功率因素。 e) 灯具安全等级。 2、光学参数： a) 光强：光强分布曲线、等光强曲线。 b) 光通量：总光通量、有效光通量、区域光通量表格、环 带光通量表格。 c) 照度：照度分布、等照度曲线。 d) 光源：光源数量、光源型号、光源的组成、光源封装。 e) 色温。 f) 灯具发光角度。 3、结构与外观： a) 外壳结构材料。b) 灯具的类型。 c) 灯具的重量。d) 灯具的标签。 e) 灯具防护等级。 4、可靠性试验： a) 温升试验。b) 开关电试验。 c) 振动试验。d) 发光维持特性与老化试验。 e) 灯具功能检验。 四、检验说明： 1、电学参数： a) 外置电源控制的直流供电灯具：用电压、电流表测量的电压、电流。 （注意：测量电流需要测量LED单灯和单一颜色的电流记录在附表一） b) 内置电源控制的交流供电灯具：用数字功率仪测量灯具的电压、电流、功率、功率因素等参数。 c) Ⅰ类灯具必需做抗电强度、漏电电流、绝缘电阻测试。抗电强度是220V接线端与外壳1500V，1min 击穿现象。漏电电流≤1.0mA。绝缘电阻≥2MΩ。 d) 灯具的安全等级可分四种类型： 0类灯具：无地线灯具，依靠基本绝缘作为防触电保护的灯具，这意味着，灯具的易触及导电部件没有连接到设施的固定线路中的保护导体，万一基本绝缘失效，就只好依靠环境了。 Ⅰ类灯具：有地线灯具，灯具的防触电保护不仅依靠基本绝缘，而且还包括附加的安全措施，即把易触及的导电部件连接到设施的固定线路中的保护接地导体上，使易触及的导电部件在万一基
led照明灯具的具体参数 LED是操纵化合物材料制成pn结的光电器件。它具备pn结结型器件的电学本性：I-V本性、C-V本性和光学本性：光谱响应本性、发光光强指向本性、时间本性以及热学本性。 1、LED电学本性 1.1I-V本性表征LED芯片pn结制备遵从首要参数。LED的I-V本性具有非线性、整流本质：单导游电性，即外加正偏压表示低交兵电阻，反之为高交兵电阻。 (1)正向死区：(图oa或oa′段)a点对付V0为关闭电压，当V (2)正向任务区：电流IF和外加电压呈指数干连 IF=IS(eqVF/KT–1)-------------------------IS为反向饱和电流。 V>0时，V>VF的正向任务区IF随VF指数上升IF=ISeqVF/KT (3)反向死区：V<0时pn结加反偏压 V=-VR时，反向漏电流IR(V=-5V)时，GaP为0V，GaN为10uA。 (4)反向击穿区V<-VR，VR喻为反向击穿电压;VR电压对应IR为反向漏电流。当反向偏压不停增进使V<-VR时，则泛起IR俄然增进而泛起击穿现象。由于所用化合物材料种别差距，各种LED的反向击穿电压VR也差距。 1.2C-V本性 鉴于LED的芯片有9×9mil(250×250um)，10×10mil，11×11mil(280×280um)，12×12mil(300×300um)，故pn结面积大小纷歧，使其结电容(零偏压)C≈n+pf支配。 C-V本性呈二次函数干连(如图2)。由1MHZ交流信号用C-V本性测试仪测得。 1.3最大允许功耗PFm 当流过LED的电流为IF、管压降为UF则功率损耗为P=UF×IF LED任务时，外加偏压、偏流未必促使载流子复合分发光，还有一一部分变为热，使结温上涨。若结温为Tj、外部状况温度为Ta，则当Tj>Ta时，内情热量借助管座向外传热，闲逸热量(功率)，可表示为P=KT(Tj–Ta)。 1.4响合时间 响合时间表征某一表示器跟踪外部动态变卦的快慢。现有几种表示LCD(液晶表示)约10-3~10-5S，CRT、PDP、LED都达到10-6~10-7S(us级)。 ①响合时间从使用角度来看，就是LED点亮和燃烧所拖延的时间，即图中tr、tf。图中t0值很小，可忽略。 ②响合时间首要取决于载流子寿命、器件的结电容及电路阻抗。 LED的点亮时间——上升时间tr是指接通电源使发亮光度达到畸形的10%开始，不停到发亮光度达到畸形值的90%所经历的时间。 LED燃烧时间——降落时间tf是匡畸形发光减弱至副本的10%所经历的时间。 差距材料制得的LED响合时间各不同样;如GaAs、GaAsP、GaAlAs其响合时间<10-9S，GaP为10-7S。是以它们可用在10~100MHZ高频体系。 2、LED光学本性 发光二极管有红外(非可见)和可见光两个系列，前者可用辐射度，后者可用光度学来量度其光学本性。 2.1发光法向光强及其角分布Iθ 2.1.1发光强度(法向光强)是表征发光器件发光强弱的紧要遵从。LED大量应用要求是圆柱、圆球封装，由于凸透镜的感化，故都具有很强指向性：位于法向方向光强最大，其和程度面交角为90°。当偏离处死向差距θ角度，光强也随之变卦。发光强度随着差距封装形态而强度交付角方向。 2.1.2发光强度的角分布Iθ是刻画LED发光在空间各个方向上光强分布。它首要取决于封装的工艺(包含支架、模粒头、环氧树脂中增长散射剂和否)
常见照明灯具英语词汇常见照明灯具英语词汇 照明灯饰灯具分类英语词汇 室内灯 residential lamp / light 枝状大吊灯 chandeliers 吊灯 pendant lamp / light 半吊灯 half pendant lamp / light 台灯table lamp / light 壁灯wall lamp / light 孙光辉 Jacky Sun 落地灯 floor lamp / light 吸顶灯 ceiling lamp / light 水晶灯 crystal lamp / light 木灯wooden lamp / light 宫灯palace lamp / light 仿水晶灯 imitated crystal lamp / light 低压灯 low voltage lamp / light 工艺灯 artificial lamp / light 石艺灯 marble lamp / light 羊皮灯 parchment lamp / light 镜前灯 mirror front lamp / light 镜画灯 picture lamp / light 吊线灯 track / line lamp / light 格栅灯 grille lamp / light 水珠灯 water pearl lamp / light 导轨灯 track lamp / light 柱灯pillar lamp / light 蒂凡尼灯 tiffany lamp / light 风水灯 water fountain lamp / light 户外灯 outdoor lamp / light 路灯street lamp / light 筒灯down lamp / light 投光射灯 spot lamp / light 翻译整理 Translated by 孙光辉 Jacky Sun 庭院灯 garden lamp / light 草坪灯 lawn lamp / light 草地灯 lawn lamp / light 防水灯 water proof lamp / Under water lamp 柱头灯 water jet lamp / light 水底灯 underwater lamp / light 户外壁灯 outdoor wall lamp / light
照明灯具分类 照明灯具的分类方法繁多,如按用途分类、按IEC推荐的根据光通量分配比例分类和按防尘、防潮、防触电等级分类等，本分册只叙述按防尘、防潮、防触电等级分类，其余分类法分别在《经销商指南》和《消费者指南》分册内加以叙述。 ·按防护IP（Ingree protection）分类 按国际电工委员会标准IEC 529 – 598和国标GB 700 – 86规定，根据水和异物的侵入的防护程度进行分类。如IP65，其中第一位数字即与表1中等级6对应，表示完全防尘。而第二位数字与表2中等级5对应，表示防止喷水进入，其余依此类推。 (1)防异物 表1灯具IP分类防异物等级 (2)防水 表2 灯具IP分类防水等级和程度 ·按防触电保护分类 为了电器安全，灯具所有带电部分必须采用绝缘材料等加以隔离。灯具的这种保护人身安全的措施称为防触电保护。根据防触电保护方式，灯具可分为0，Ι，Ⅱ和Ⅲ类，每一类灯具的主要性能及其应用情况在表3中有详细的说明。
表3 灯具的防触电保护分类 从电气安全角度看，0类灯具的安全程度最低，Ι、Ⅱ类较高，Ⅲ类最高。有些国家已不允许生产0类灯具，我国目前尚无此规定。在照明设计时，应综合考虑使用场所的环境 操作对象、安装和使用位置等因素，选用合适类别的灯具。在使用条件或使用方法恶劣场所应使用Ⅲ类灯具，一般情况下可采用Ι类或Ⅱ类灯具。 名词术语 ·灯具效率（luminaire efficiency） 灯具输出的总光通量与灯具内所有光源发射出的总光通量之比，一般用百分数表示。 ·灯具的配光或光强分布(distribution of luminous intensity) 用曲线或表格表示灯具在空间各方向的光输出强度分布值称为灯具的配光曲线或光分布曲线，它是表征灯具的重要特性参数。 ·眩光(glare) 在一个照明环境中，当某光源或物体的亮度比眼睛已适应的亮度大得多时，人就会有眩目或耀眼的感觉，此种现象称为眩光。 眩光会造成不舒适或（和）可见度下降。前者称为不舒适眩光（discomfort glare），后者称为失能眩光（disability glare）。 不舒适眩光和失能眩光，都有直接和间接之分。直接眩光是由观察者视场中的明亮和发光体（如光源发出的光或灯具输出的光）引起的，而观察者在光泽的表面中看到发光体的像（如建筑物大厅光滑的大理石地面反射的强烈灯影）时，则会产生间接眩光。轻微的眩光使人心神烦乱，严重的眩光则使人深感不舒适。所以在各种环境照明中，必须考虑如何避免眩光的产生。 ·平均照度（average illuminance） 规定照明表面上的照度平均值。 ·水平面照度(horizontal illuminance) 水平面上一点所接受的照度值。 ·垂直面照度(vertical illuminance) 垂直面上一点所接受的照度值。 ·照度均匀度(uniformity ratio of illuminance ) 规定的照明表面上的最小照度与平均照度之比。 ·单位面积功率（power per unit area） 单位被照面积上所安装灯具的功率，单位为W/m2。它是表征能耗的重要指标。 ·维护系数（maintenance factor） 灯具在使用一定周期后，在规定表面上的平均照度与该灯具在相同条件下新安装时在规定表面上所得到的平均照度之比。 努力生产符合绿色照明要求的灯具 ·灯具的效率，符合以下的推荐值： ··荧光灯灯具
一、一般规定 本工程照明系统光源和镇流器、触发器、电容等元器件采用国内外知名品牌。 灯具选型应符合设计要求。灯具的生产、制造、安装应符合相应国家或国际标准中的有关规定。灯具应符合3C认证，符合ISO9000标准及下述基本要求。 GB7000.1-2007 灯具一般安全要求与试验 GB7000.2-2007 应急照明灯具安全要求 GB17945－2000《消防应急灯具》 GB13495－1992《消防安全标志》 GB/T13037-91 固定式通用灯具技术条件 GB2313-93 管形荧光灯镇流器一般要求和安全要求 GB/T14044-1993 管形荧光灯镇流器性能要求 GB17896-1999 管形荧光灯镇流器能效限定值及节能评价值 GB2828-1987 逐批检查计数抽样程序及抽样表(适用于连续批的检查) 本工程除井道壁灯灯具采用Ш类以外，其它所有灯具采用I类灯具。 本工程所有光源灯具应为节能型，并符合施工图图纸及技术指标相关参数要求。二、技术指标 以下仅为主要灯具技术要求，其它未明确的灯具要求参见以下要求执行。 1荧光灯具技术要求： 1.1荧光灯基本要求: 1.1.1光源建议采用飞利浦、欧司朗、GE、索恩、松下等国际知名品牌。 1.1.2 光源显色指数Ra≥80，色温应在3300K～5300K之间。直管荧光灯采用T5高效直管荧光灯，单管输出光通量应不小于2600lm，配置高效电子镇流器，功率因数要求不低于0.95。输入电压220V/50HZ。 1.1.3防水、防尘灯脚，保证使用寿命达6年不生锈。 1.1.4灯体采用0.5mm冷轧钢板喷塑处理，配反光罩。 1.1.5光源寿命大于12000小时，镇流器寿命大于50000小时。 1.1.6格栅荧光灯灯具的效率不应低于60％，开敞式灯具的效率不应低于75％。 1.2嵌入式荧光灯具: 此灯具主要用于辅助用房、消防智能控制室、会议室、走廊局部等有吊顶处场所，
照明灯具分类 照明灯具的分类方法繁多，如按用途分类、按CIE推荐的根据光通量分配比例分类和按防尘、防潮、防触电等级分类等。其中，按用途分类已在《消费者指南》分册中描述外，其余分类法将在本分册内加以叙述。 ·按国际照明委员会（CIE）推荐的灯具分类（室内照明） 根据国际照明委员会(CIE)的建议，灯具按光通量在上下空间分布的比例分为五类：直接型、半直接型、全漫射型（包括水平方向光线很少的直接—间接型）、半间接型和间接型。 (1) 直接型灯具(direct lighting luminaire) 此类灯具绝大部分光通量（90-100%）直接投照下方，所以灯具的光通量的利用率最高。 (2) 半直接型灯具(simi-direct lighting luminaire) 这类灯具大部分光通量（60-90%）射向下半球空间，少部分射向上方，射向上方的分量将减少照明环境所产生的阴影的硬度并改善其各表面的亮度比。 (3) 漫射型或直接—间接型灯具(diffused lighting luminaire) 灯具向上向下的光通量几乎相同（各占40%-60%）。 最常见的是乳白玻璃球形灯罩，其他各种形状漫射透光的封闭灯罩也有类似的配光。这种灯具将光线均匀地投向四面八方，因此光通利用率较低。 (4) 半间接灯具(simi-indirect lighting luminaire) 灯具向下光通占10%-40%，它的向下分量往往只用来产生与天棚相称的亮度，此分量过多或分配不适当也会产生直接或间接眩光等一些缺陷。 上面敞口的半透明罩属于这一类。它们主要作为建筑装饰照明，由于大部分光线投向顶棚和上部墙面，增加了室内的间接光，光线更为柔和宜人。 (5) 间接灯具(indirect lighting luminaire)) 灯具的小部分光通（10%以下）向下。设计得好时，全部天棚成为一个照明光源，达到柔和无阴影的照明效果，由于灯具向下光通很少，只要布置合理，直接眩光与反射眩光都很小。此类灯具的光通利用率比前面四种都低。 名词术语 灯具效率（luminaire efficiency） 灯具输出的总光通量与灯具内所有光源发射出的总光通量之比，一般用百分数表示。 灯具的配光或光强分布(distribution of luminous intensity) 用曲线或表格表示灯具在空间各方向的光输出强度分布值称为灯具的配光曲线或光分布曲线，它是表征灯具的重要特性参数。 ·眩光(glare) 在一个照明环境中，当某光源或物体的亮度比眼睛已适应的亮度大得多时，人就会有眩目或耀眼的感觉，此种现象称为眩光。 眩光会造成不舒适或（和）可见度下降。前者称为不舒适眩光（discomfort glare），后者称为失能眩光（disability glare）。 不舒适眩光和失能眩光，都有直接和间接之分。直接眩光是由观察者视场中的明亮和发光体（如光源发出的光或灯具输出的光）引起的，而观察者在光泽的表面中看到发光体的像（如建筑物大厅光滑的大理石地面反射的强烈灯影）时，则会产生间接眩光。轻微的眩光使人心神烦乱，严重的眩光则使人深感不舒适。所以在各种环境照明中，必须考虑如何避免眩光的产生。 ·平均照度（average illuminance） 规定照明表面上的照度平均值。
LED 灯具标准 一、范围 本标准适用于对公司所生产的灯具制定统一检验项目和检验的说明。本标准规定了 LED灯具的技术要求、试 验方法、检验规则、标志方式、包装、运输和储存条件。 LED灯具是指以 LED作为发光器件的照明灯具，与高压钠灯、金卤灯为光源的传统灯具相比, 具有节能、环保、 长寿命等优点。 二、参考依据： 《 GB7000.1-2002 灯具一般安全要求与试验》 《整体式 LED 路灯的测量方法》 《外壳防护等级（IP 代码） GB4028-93 》 三、检验项目： 1、电性能参数： a) 工作电压。b) 工作电流。 c) 功率。d) 功率因素。 e)灯具安全等级。 2、光学参数： a)光强：光强分布曲线、等光强曲线。 b)光通量：总光通量、有效光通量、区域光通量 表格、环带光通量表格。 c)照度：照度分布、等照度曲线。 d)光源：光源数量、光源型号、光源的组成、光源封装。 e)色温。 f)灯具发光角度。 3、结构与外观： a) 外壳结构材料。b) 灯具的类型。 c) 灯具的重量。d) 灯具的标签。 e) 灯具防护等级。 4、可靠性试验： a) 温升试验。b) 开关电试验。 c) 振动试验。d) 发光维持特性与老化试验。 e)灯具功能检验。 四、检验说明： 1、电学参数： a)外置电源控制的直流供电灯具：用电压、电流表测量的电压、电流。 （注意：测量电流需要测量 LED 单灯和单一颜色的电流记录在附表一） b)内置电源控制的交流供电灯具：用数字功率仪测量灯具的电压、电流、功率、功率因素等参 数。 c) Ⅰ类灯具必需做抗电强度、漏电电流、绝缘电阻测试。抗电强度是220V 接线端与外壳 1.0mA 2M d) 灯具的安全等级可分四种类型：1500V ，1min 0 类灯具：无地线灯具，依靠基本绝缘作为防触电保护的灯具，这意味着，灯具的 易触及导电部件没有连接到设施的固定线路中的保护导体，万一基本绝缘失效，就只好依靠环境了。
1.目的
为更好的确保每批订单在生产过程中能顺利完成该产品，特制定本程序进行规范化管理，提前防范。 2.适用范围 适用于本公司制程生产过程中任何订单首件/首批确认流程。 3．职责 3.1生产部负责首件制作及送检，品质ＩＰＱＣ参与制作 3.2品质部.,工程部, 生产部,.负责组织首件确认、生产时质量标准落实监督，确认 包括原材料、尺寸、工艺制作方法、上下道工序组装适配。 3.3工程部负责新产品及配合旧产品异常时首件确认 3.4首件确认不合格或首件未经确认擅自生产，出现质量异常直接由生产责任者负 责 3.5首件确认失误或首件未确认完便生产，造成质量异常由相关确认者负责。 4. 操作说明 4.1 品质收到生产送检首样根据产品图纸、BOM、样品、检验标准等资料标准对照 首检项目逐项进行确认，进行首样确认时必需通知《品质部. 工程部. 生产部》三方一起进行确认。 4.2《品质部. 工程部. 生产部》在进行确认中发生品质异常问题，由工程给出书 面改善意见标准。 4.3如确认首件过程中出现标准不统一或无法判定结果，最后由总经办高层裁决。首 样确认完毕，生产主管要按标准要求来作业。 4.4对通过的型号开始安排进行首批确认，对不合格型号按改善意见重新制作合格样 或返修合格再次送检确认。 4.5生产必须等首件确认合格后方能进行批量生产，以免造成不必要返工浪费。4.6首件确认后，IPQC第一时间到各工位确认生产产品质量与标准要求是否一致、
是否按首样样板生产首批确认。 4.7确认合格首件需先放在首件放置处，直到首批／批量生产完毕后才流入下工序或 包装 4.8 每批订单首件需生产4-8个箱体作为首批确认对象。 5.相关支持文件 5.1《IPC-610-D》 6.相关记录 6.1 《装配首件样机确认表》 6.2 《品质异常单》
照明灯具技术要求 一、技术标准 工程应遵照的国家标准、规范要求（包括但不限于）： GB7000.1-2002《灯具一般安全要求与试验》 GB7001-1986《灯具外壳防护等级分类》 GB19682-89《普通照明用管形荧光灯》 QB/T3746-1999《嵌入式灯具通用技术要求》 QB1417-1991《防爆灯具安全要求》 SG286《灯具油漆涂层》 GB50034-2004《建筑照明设计标准》 DBJO1-607-2001《绿色照明工程技术规程》 JGJ/T16-92《民用建筑电气设计规范》 GB50054《低压配电设计规范》 GB5005-93《常用用电设备配电设计规范》 其他现行有效的相关国家标准、规范要求。 二、通用技术要求 本招标文件中，当没有特别说明时，本技术文件均按下列要求执行： 1、室内格栅灯具光源采用高光效直管荧光灯：光效大于75Lm/w； 2、普通金卤灯类光源：光效大于85Lm/w； 3、插拔式节能灯管光效应在60Lm/w以上； 4、当本技术文件和生产技术上没有特殊要求时，灯具内部连接导线均应采用不小于0.5平方毫米的阻燃耐温（105℃）导线连接； 5、投标人拟用灯具与镇流器应为同一品牌，便于维护、互换；光源为国内一线品牌（飞利浦、欧斯朗和佛山照明）； 6、灯具上应明确标注灯具型号、规格、电压等级等参数； 7、投标人投标时，应附拟用光源、电器及灯具制造商公开的样本；同时在投标文件 中列表（表格格式自行确定）标明所有拟用光源、电器及灯具规格在样本上的页码。 若产品为非标，投标人需附针对每种非标产品单独的详细技术说明，同时仍须在投
标文件中列表（表格格式自行确定）标明技术说明所在页码。 8、制造厂家应通过ISO9001国际质量认证及ISO14001环境体系认证。 9、所有灯具防护要求: IP65 三、专用要求 1、格栅荧光灯技术要求： 1.1、灯具尺寸要求：3×18w灯具600×600mm 1.2、灯体采用0.4mm高强度冷轧钢板，钢板表面经酸冼、磷化处理，表面白色烤漆； 1.3、灯体有上通风槽设计，散热性良好，保证光源最佳工作温度； 1.4、反射器采用高纯阳极氧化处理，铝纯度不低于99.9%，厚度不小于0.4mm； 1.5、反射器采用双曲面光学设计，并配备端镜，高光输出，能有效防止不舒适眩光； 1.6、灯具适应嵌入式安装,适应模数为600的天花系统； 1.7、配置高品质电感镇流器，需加装补偿电容，功率因数大于0.85。 1.8、防电击类别：Class I 2、吸顶灯技术要求 2.1、灯具采用乳白色材料制成，厚度2.5mm，表面静电处理，重量轻，阻燃抗紫外线，透光率高； 2.2、配置环型荧光灯管； 2.3、配置高品质电感镇流器，需加装补偿电容，功率因数大于0.85。 3、节能筒灯技术要求： 3.1、灯体采用高品质高强度镀锌钢板，厚度≥0.8mm，钢板表面经酸冼、磷化处理，表面喷塑； 3.2、反射器采用高纯铝雾面阳极氧化处理，厚度不小于1.0mm； 3.3、灯具表面采用白色喷塑处理装饰环； 3.4、适应嵌入式安装，采用卡扣式固定方式； 3.5、节能筒灯光源应采用水平横插式安装。 3.6、防电击类别：Class I 4、工厂灯技术要求： 4.1、灯体采用高压铸铝，外观简洁，一体化结构设计，结构紧凑； 4.2、反射器采用高纯铝阳极氧化处理； 4.3、钢化安全玻璃灯罩，厚度≥4mm；
