泡沫灭火系统喷水试验记录

《泡沫灭火系统技术标准》泡沫灭火系统调试9.4调试9.4.1泡沫灭火系统调试应在系统施工结束和与系统有关的火灾自动报警装置及联动控制设备调试a格后进行。

9.4.2调试前应具备本标准第94条所列技术资料和附录A表A.0.1附录B表B.0. 1和表B.0.2-1~表B.0.2-5、表B.0.3等施工记录及调试必需的其他资料。

9.4.3调试前施工单位应制订调试方案，并经监理单位批准。

调试人员应根据批准的方案按程序进行。

9.4.4 调试前应对系统进行检查，并应及时处理发现的问题。

9.4.5调试前临时安装在系统上经校验合格的仪器、仪表应安装完毕，调试时所需的检查设备应准备齐全。

9.4.6水源、动力源和泡沫液应满足系统调试要求，电气设备应具备与系统联动调试的条件。

9.4.7泡沫-水喷淋系统的调试，除应符合本标准的规定外，尚应符合现行国家标准《自动喷水灭火系统施工及验收规范》GB50261的有关规定。

9.4.8系统调试合格后，应按本标准附录B表B.0.2-6填写施工过程调试检查记录，并应用清水冲洗后放空、复原系统。

9.4.9泡沫灭火系统的动力源和备用动力应进行切换试验，动力源和备用动力及电气设备运行应正常。

检查数量：全数检查。

检查方法：当为手动控制时，以手动的方式进行1次~2次试验；当为自动控制时，以自动和手动的方式各进行1次~2次试验。

9.4.10 水源测试应符合下列规定：1应按设计要求核实消防水池（罐）消防水箱的容量；消防水箱设置高度应符合设计要求；与其他用水合用时，消防储水应有不作他用的技术措施。

检查数量：全数检查检查方法：对照图纸观察和尺量检查。

2应按设计要求核实消防水泵接合器的数量和供水能力，并应通过移动式消防水泵做供水试验进行验证检查数量；全数检查。

检查方法：观察检查和进行通水试验。

9.4，11泡沫消防水泵应进行试验，并应符合下列规定：1泡沫消防水泵应进行运行试验，其中柴油机拖动的泡沫消防水泵应分别进行电启动和机械启动运行试验，其性能应符合设计和产品标准的要求。

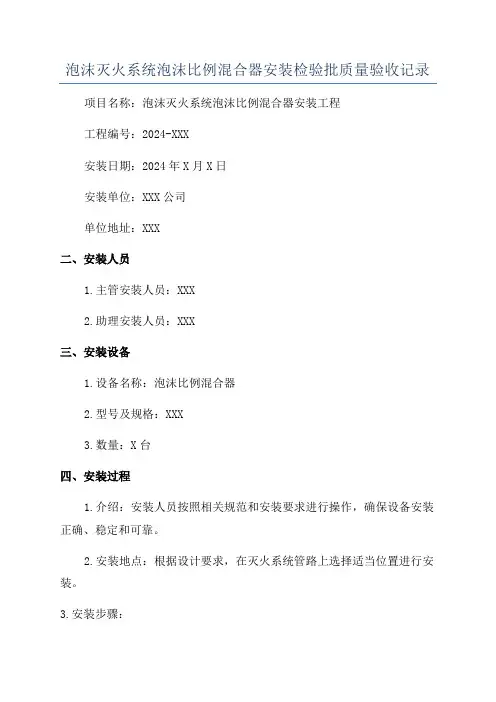

泡沫灭火系统泡沫比例混合器安装检验批质量验收记录项目名称：泡沫灭火系统泡沫比例混合器安装工程工程编号：2024-XXX安装日期：2024年X月X日安装单位：XXX公司单位地址：XXX二、安装人员1.主管安装人员：XXX2.助理安装人员：XXX三、安装设备1.设备名称：泡沫比例混合器2.型号及规格：XXX3.数量：X台四、安装过程1.介绍：安装人员按照相关规范和安装要求进行操作，确保设备安装正确、稳定和可靠。

2.安装地点：根据设计要求，在灭火系统管路上选择适当位置进行安装。

3.安装步骤：步骤一：检查设备包装是否完好，并进行组装准备。

步骤二：根据设计图纸要求，确定泡沫比例混合器的安装位置，进行现场标记。

步骤三：进行管道连接，确保接口牢固、密封性好。

步骤四：根据设备说明书，正确安装和连接控制阀、流量计等辅助设备。

步骤五：调试设备，检查排水系统和压力表的工作情况。

步骤六：进行电气接线，确保安全可靠。

步骤七：清理现场，组织文明施工。

五、质量验收标准1.设备安装位置正确，与管道连接紧密、牢固，无漏水现象。

2.辅助设备如控制阀、流量计等安装正确，操作灵活准确。

3.排水系统和压力表工作正常，无堵塞、漏水等问题。

4.电气接线正常，符合安全要求。

5.现场整洁，无杂物堆放。

6.安装记录齐全、准确。

六、存在问题及整改对策1.问题描述：XXX整改对策：XXX2.问题描述：XXX整改对策：XXX七、安装验收结果经过验收，泡沫比例混合器安装合格，符合设计要求和质量标准。

八、验收意见及结论经过现场检查和测试，泡沫灭火系统泡沫比例混合器安装合格，质量符合要求。

可以进行下一步联调测试和系统投入使用。

九、安装单位盖章安装单位：XXX公司盖章日期：XX年X月X日十、监理单位盖章监理单位：XXX公司盖章日期：XX年X月X日以上是一份泡沫灭火系统泡沫比例混合器安装检验批质量验收记录的示例，实际编写时可以根据具体情况进行调整和修改。

确保记录详细、准确，有助于保证泡沫灭火系统的正常运行和灭火效果。

《泡沫灭火系统施工及验收规范》-GB-50281—98前言根据建设部《关于印发“二○○二～二○○三年度工程建设国家标准制定、修订计划”的通知》（建标［2003」102 号文）的要求，本规范由公安部负责主编，具体由公安部天津消防研究所会同深圳捷星工程实业有限公司、杭州新纪元消防科技有限公司、广东平安消防设备有限公司、西安核设备有限公司卫士消防设备分公司、广东胜捷消防企业集团等单位共同修订而成。

在修订过程中，编制组遵照国家有关基本建设的方针、政策，以及“预防为主、防消结合”的消防工作方针，对我国泡沫灭火系统施工、验收和维护管理的现状进行了调查研究，在总结多年来我国泡沫灭火系统施工及验收实践经验的基础上，参考了美国、英国等发达国家和国内相关标准、规范，对《泡沫灭火系统施工及验收规范》GB 50281—98 进行了全面修订，同时广泛征求了有关科研、设计、施工、院校、制造、消防监督、应用等单位的意见，最后经专家审查，由有关部门定稿。

本规范共分8 章和4 个附录，内容包括：总则、术语、基本规定、进场检验、系统施工、系统调试、系统验收、维护管理及附录等。

本规范以黑体字标志的条文为强制性条文，必须严格执行。

本规范由建设部负责管理和强制性条文的解释，公安部负责日常管理，公安部天津消防研究所负责具体技术内容的解释。

请各单位在执行本规范过程中，注意总结经验、积累资料，如发现需要修改和补充之处，请及时将意见和有关资料寄规范管理组（公安部天津消防研究所，地址：天津市南开区卫津南路110 号，邮编300381 ) ，以供今后修订时参考。

本规范主编单位、参编单位和主要起草人：主编单位：公安部天津消防研究所参编单位：深圳捷星工程实业有限公司杭州新纪元消防科技有限公司广东平安消防设备有限公司西安核设备有限公司卫士消防设备分公司广东胜捷消防企业集团主要起草人：李靖飞石守文沈纹宋旭东刘国祝李深梁冯松杜增虎伍津许杨丙杰1 总则1.0.1 为保障泡沫灭火系统（或简称系统）的施工质量，规范验收和维护管理，制定本规范。

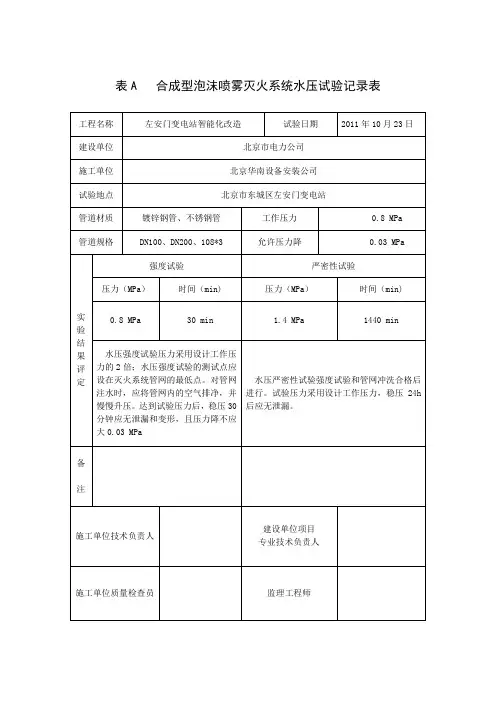

表A 合成型泡沫喷雾灭火系统水压试验记录表工程名称左安门变电站智能化改造试验日期2011年10月23日建设单位北京市电力公司施工单位北京华南设备安装公司试验地点北京市东城区左安门变电站管道材质镀锌钢管、不锈钢管工作压力 0.8 MPa 管道规格DN100、DN200、108*3 允许压力降 0.03 MPa实验结果评定强度试验严密性试验压力（MPa）时间（min) 压力（MPa）时间（min)0.8 MPa 30 min 1.4 MPa 1440 min水压强度试验压力采用设计工作压力的2倍；水压强度试验的测试点应设在灭火系统管网的最低点。

对管网注水时，应将管网内的空气排净，并慢慢升压。

达到试验压力后，稳压30分钟应无泄漏和变形，且压力降不应大0.03 MPa水压严密性试验强度试验和管网冲洗合格后进行。

试验压力采用设计工作压力，稳压24h后应无泄漏。

备注施工单位技术负责人建设单位项目专业技术负责人施工单位质量检查员监理工程师表B 合成型泡沫喷雾灭火系统冲洗记录表工程名称左安门变电站智能化改造冲洗日期年月日建设单位北京市电力公司施工单位北京华南设备安装公司使用地点北京市东城区左安门变电站工作压力 1.6 MPa 冲洗压力 1.4 MPa冲洗时间 60 min 冲洗介质水冲洗结果 1.灭火系统管网冲洗应连续进行。

当出口处水的颜色、透明度与入口处基本一致时，冲洗方可结束。

冲洗时的水流方向应与灭火时合成泡沫灭火剂的流向一致。

冲洗结束后，应将管网内的水排除干净。

2.当灭火系统管网不宜采用水冲洗时，应采用氮气进行吹扫。

在吹扫过程中，当目测排气中无烟尘时，应在排气口设置贴白布或涂白漆的木质靶板检验。

如5min内靶板上无铁锈、尘土、水分及其他杂物，应视为合格。

备注施工单位技术负责人建设单位项目专业技术负责人施工单位质量检查员监理工程师表C 合成型泡沫喷雾灭火系统埋地管网隐蔽施工记录表工程名称左安门变电站智能化改造施工日期年月日建设单位北京市电力公司施工单位北京华南设备安装公司使用地点北京市东城区左安门变电站管道材质镀锌管质量要求管道规格管段总长 m检测结果施工单位技术负责人建设单位项目专业技术负责人施工单位质量检查员监理工程师表D 合成型泡沫喷雾灭火系统试喷记录表工程名称左安门变电站智能化改造试喷日期年月日建设单位北京市电力公司施工单位北京华南设备安装公司使用地点北京市东城区左安门变电站工作压力 MPa试喷时间 min 试喷介质检测结果灭火系统应进行冷喷试验，试验时宜采用水代替合成泡沫灭火剂。

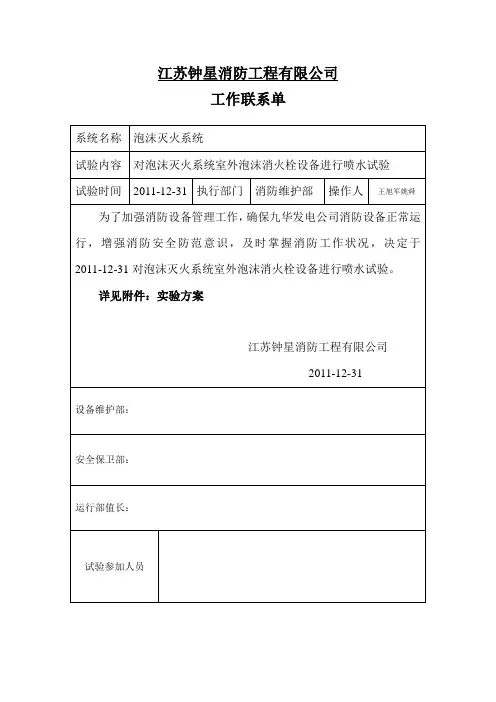

江苏钟星消防工程有限公司
工作联系单
附件消防实验方案
一、实验目的
通过实验，检验泡沫灭火系统灭火效果和供水管网可靠性，以及室外泡
沫消火栓设备工作状况。

二、实验内容
对泡沫灭火系统室外泡沫消火栓设备进行喷水试验
三、试验地点
燃油泵房及周边泡沫消火栓
四、实验步骤
1）检查泡沫灭火系统是否处于常备状态下，各阀门开标位置，泡沫液位计位置等；
2）关闭储液罐本体进水阀，防止压力水进入罐体，输出泡沫液；
3）关闭#1、#2油罐进水阀，防止压力水进入油罐；
4）打开泡沫系统进水总阀；
5）打开泡沫系统出水总阀；
6）打开泡沫消火栓进液阀；
7）根据需要依次打开室外泡沫消火栓出液阀，观察消火栓工作情况，水压是否符合设计要求等。

8）实验完毕，关闭打开阀门，将泡沫灭后系统处于常备状态下。

五、危险点分析
1）进行试验时，通知运行人员，查看自喷淋泵因水压下降是否自动启动。

2）实验时严格按实验步骤进行，防止误操作。

江苏钟星消防工程有限公司
2011-12-31
池州九华电厂消防报警系统实验报告。

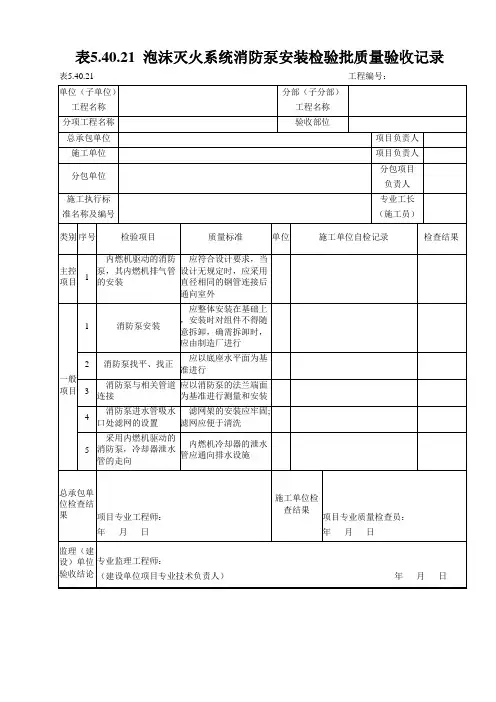

表5.40.21 泡沫灭火系统消防泵安装检验批质量验收记录表5.40.21 工程编号：
泡沫灭火系统泡沫液储罐安装检验批质量验收记录表5.40.22 工程编号：
泡沫灭火系统泡沫比例混合器（装置）安装
检验批质量验收记录
表5.40.23 工程编号：
泡沫灭火系统管道、阀门和泡沫消火栓安装
检验批质量验收记录
表5.40.24 工程编号：
泡沫灭火系统泡沫产生装置的安装
检验批质量验收记录
表5.40.25 工程编号：
泡沫灭火系统系统调试检验批质量验收记录表5.40.26 工程编号：
表5.40.19 泡沫灭火系统材料进场检查检验批质量验收记录表5.40.19 工程编号：
泡沫灭火系统组件进场检查检验批质量验收记录表5.40.20 工程编号：。
