东南大学热工测量原理及仪表选择题题库

热工测量及仪表练习题（一）参考答案一、单项选择题(本大题共10小题，每小题2分，共10分)1.C2.B3.A4.D5.C6.C7.D8.B9.C 10.C二、多项选择题(本大题共10小题，每小题2分，共20分)11.AC 12.ABC 13.BE 14.BCD 15.DE三、填空题(本大题共4小题，每空2分，共10分)16.统计规律统计法则17.权重24.E≥25V18.50～1000mmm 0.22—0.8019.直插式四、简答题(本大题共5小题，共30分)20.解：热电偶的输出热电势E AB(t,t1)补偿热电偶的输出电势E AB(t0,t1)由热电偶、补偿导线、铜导线、动圈仪构成的回路中总电势E=E AB(t,t1)-E AB(t0,t1)E=E AB(t,t1)+E AB(t1,t0)E=E AB(t,t0)21.(1)仪表投入使用前，应先对取压管路进行压力冲洗，然后待取压管路冷却，装上压力表投入使用。

(2)差压计投用前先开平衡门，再开高压侧二次针形阀，再关闭平衡门，再开低压侧二次针形阀，尽量不让仪表受静压过载及冷凝水流失。

(3)压力表投入后应检查传压的灵敏性，否则应重新冲管再启动。

(4)对于未预先调整仪表机械零位的压力表，在使用中其读数应注意安装高度的液柱修正。

(5)一些重要参数压力表，为方便运行中读数，将高度修正值Hρg用仪表机械零位调整法预先进行修正，则运行中不必再进行修正。

(6)精密测量压力尚须考虑大气压力读数、仪表修正值等综合运算。

22.影响测量误差的因素有两个：(1)平衡容器环境温度变化；(2)汽包工作压力的变化。

采取的主要措施是对平衡容器及汽水连通管加保温及通过设计合理的结构尺寸达到对汽包压力的补偿。

通过测取汽包压力，环境温度及它们对饱和水密度，饱和蒸汽密度，冷凝水密度影响的计算公式可以做到更理想的补偿。

(即全补偿)五、计算题(本大题共3小题，共30分)23.X=72.350(g)σn-1=8.07(mg)=3.29(mg)x置信区间±3×3.29 72.350±0.013 (g)24.解：设烟气含氧量为x15=0.0496×(735+273.15)lg 20.8 XX=10.4%答：烟气含氧量为10.4%热工测量及仪表练习题（二）参考答案一、单项选择题(本大题共10小题，每小题2分，共10分)1.D2.D3.B4.D5.C6.C7.D8.C9.C 10.A二、多项选择题(本大题共5小题，每小题3分，共15分)11.AD 12.ACD 13.BD 14.BD 15.AB三、填空题(本大题共4小题，每空2分，共10分)16.统计规律统计法则17.输出灵敏度18.q vn=q vρρn19.抽出式直插式四、简答题(本大题共3小题，共25分)20.解：热电偶的输出热电势E AB(t,t1)补偿热电偶的输出电势E AB(t0,t1)由热电偶、补偿导线、铜导线、动圈仪构成的回路中总电势E=E AB(t,t1)-E AB(t0,t1)E=E AB(t,t1)+E AB(t1,t0)E=E AB(t,t0)21.辐射温度：当被测物体的真实温度为T时，其辐射出射度M等于全辐射体(黑体)在温度Tp时的辐射出射度M0，温度T p称为被测物体的辐射温度。

热工测量基础知识考试题库及答案（完整版）一、选择题A类1、热工仪表精确度为（A）的测量值最精确。

A.0.25B.0.5C.1.0D.1.62、表征仪表读数精密性的指标是（C）。

A.灵敏度B.线性度C.分辨率D.准确度3、一般指示式仪表希望在（C）刻度下工作。

A.任意B.大于10%满量程C.大于30%满量程D.大于50%满量程4、下列（B）是法定计量单位。

A.公尺B.米C.公分D.英尺5、选择描述性长度的正确写法是（B）。

A.425mm±5mmB.1.83mC.1M54D.2MM6、不属于SI基本单位的是（B）。

A.米B.欧（姆）C.安培D.伏特B类7、如果两物体分别与第三个物体处于热平衡，则他们彼此之间也必然处于热平衡，这一规律被称为（A）。

A.热力学第零定律B.热力学第二定律C.热力学第一定律D.热力学第三定律8、下列不属于按误差性质分类的是（B）。

A.随机误差B.相对误差C.系统误差D.绝对误差9、双积分式A/D转换器属于（B）测量法。

A.比较B.间接C.直接D.标准10、计量标准就是（C）。

A.计量基准B.计量器具C.计量标准器具D.工作标准器11、表证仪表的主要指标是（D）。

A.绝对误差B.相对误差C.引用误差D.基本误差12、下列（B）是法定计量单位。

A.公尺B.米C.工分D.公厘13、仪表的精度等级是用下面哪种误差表示的（C）。

A.系统误差B.绝对误差C.允许误差D.相对误差14、热工仪表的质量好坏通常用（B）等三项主要指标评定。

A.灵敏度、稳定性、时滞B.准确度、灵敏度、时滞C.稳定性、准确性、快速性D.精确度、稳定性、时滞15、测量时环境温度的改变造成的误差属于（C）。

A.疏失误差B.随机误差C.系统误差D.基本误差16、测量系统和测量条件不变时，增加重复测量的次数，并不能减少（B）。

A.随机误差B.系统误差C.疏忽误差D.基本误差17、对同一被测量点进行多次测量，测量的重复性程度称为（C）。

1-1一.填空（20分每空1分）1．动圈仪表xcz-101 外线路电阻应为__________.2．补偿导线规定的使用温度范围是___________。

3．动圈表中张丝的作用是___________，___________和__________。

4．金属热电阻材料愈纯，温度系数愈_________，测量灵敏度________。

电阻材料用电阻比来表示5．压力信号导管的总长度一般不应超过_____60___米，水平敷设的压力导管应有_____0.03倾斜角度。

6．弹簧管压力表在被测压力增加时，长轴半径a变___短___，短轴半径b变____长___。

7．双波纹管差压计内部设有____单项过载保护板单向过载，并加装波纹管B3进行___温度补偿__。

8．当充满管道的流体流经节流装置时，流束将在入口处发生收缩，使流体___流速__增加而_____压强小。

9．标准节流孔板的取压方式有_______和_________两种。

10．当节流件形式、取压方式一定后，流出系数C 随________变化。

11．电节点水位计的测量原理是根据___电阻率 ______。

12．尾部烟气的含氧量越大，锅炉的过剩空气系数越_________。

二. 判断题(对打√错打×)(15分)1.热电偶冷端配接补偿导线能完全实现冷端温度补偿。

2.精度等级一定,仪表的量程越大,允许绝对误差越大。

3.平衡容器输出差压越小,表明汽包水位越高。

4.氧化锆氧量计输出氧浓差电动势只与氧量有关。

5.弹簧管的横截面可做成椭圆形,扁圆形或圆形.三.计算题(共19分)1.一只精度等级为0.5, 量程为0~1000 ℃的测温仪表，在正常情况下进行校验，所得最大绝对误差为6 ℃。

求该表的允许误差和基本误差。

该表是否符合原精度等级？(9分)2.如图所示,单管压力计测量某介质的压力。

已知单管内径d=10mm，大容器内径D=50mm。

试求：（1）只读h2高度，忽略大容器液面波动给测量带来的误差；（2）若使测量误差小于1%，大容器的直径D最小值应为多少？(10分)（被测介质为气体，工作液体为水）1-2四.用热电偶配接动圈表测量温度的电路如图所示。

习题11.01 某1.5级测量范围为0~100kPa 的压力表，在50kPa ，80kPa ，100kPa 三点处校验时，某示值绝对误差分别为-0.8kPa ，+1.2kPa ，+1.0kPa ，试问该表是否合格？1.02 有2.5级，2.0级，1.5级三块测温仪表，对应得测量范围分别为-100~+500℃,-50~+550℃,0~1000℃，现要测量500℃的温度，要求其测量值的相对误差不超过2.5%，问选用哪块表最合适？1.03 请指出下列误差属于哪类误差？a) 用一块普通万用表测量同一电压，重复测量十五次后所得结果的误差。

b) 观察者抄写记录时错写了数据造成的误差。

c) 在流量测量中，流体温度，压力偏离设计值造成的流量误差。

1.05对某喷嘴开孔直径d 的尺寸进行15次测量，测量值见下表，试用格拉布斯准则检验并判断该批数据是否含有粗大误差(取显著性水平＝0.05), 并求该喷嘴真实直径 (要求测量结果的置信概率为95%,π=3.14,用t 分布).1.06 通常仪表有哪三个部件组成？习题33.01 叙述热电偶工作原理和基本定律。

3.02 普通工业热电偶由什么组成？3.03 常用标准热电偶的分度号及特点？3.04 用铂铑10-铂热电偶测温，在冷端温度30℃时，测得热电势是12.30mv ， 求热端温度。

(附：铂铑10-铂热电偶分度表(分度号：S,冷端0℃),见教材) 3.05 用镍铬-镍铝标准热电偶在冷端温度30℃时，测得的电势30.2mv ，求该热 电偶热端温度。

(附：镍铬-镍铝热电偶分度表。

(分度号K ，冷端温端0℃) 见教材附录)。

3.06 用铜，康铜，铂两两相配构成三热电偶，已知：热电势），（铂铜0100-E =0.75mv,），（铂康铜0100-E = -0.75mv ，求），（康铜铜0100-E 电势值。

3.07 用两支分度号为K 的热电偶测量A 区和B 区的温差，连接回路如下图所 示，当热电偶参比端温度0t 为0℃时，仪表指示200℃。

期末考试试卷科目：热工测量仪表二００八～二００九学年第一学期班级___________姓名__________ 学号_______一、填空题（每空2分，共26分）1.误差的表示方法分绝对误差和相对误差。

2.测量系统的基本特性静态特性和动态误差。

3.温标分为经验温标、热力学温标、国际实用温标。

4.传热的三种基本方式：导热、对流换热和辐射换热。

5.当物体温度高于绝对零度时，就会以电磁波的形式向外辐射能量，这一过程被称为辐射。

6.热电偶两端所处温度不同，在热电偶回路中会产生热电势，这种现象称为热电效应。

7.玻璃液体温度计是根据物体的热胀冷缩原理制成的。

8.膜片分为平面膜片，波纹膜片和挠性膜片。

9.工业上常用的弹性元件有膜片、波纹管和弹簧管。

10.压电式压力计的原理是压电效应。

11.流量计按测量方法分类为容积法、速度法和质量流量法。

12.管内流体有两种流动状态层流和紊流。

二、选择题（共30分）1.热电偶测温三要素，其中不包括（ D ）。

A 不同材料B 不同温度C 闭合回路D 相同温度2.双金属温度计应用的原理是（ A ）。

A 热胀冷缩B 热电效应C 辐射原理D 压电效应3.金属热电阻温度计的引线方式不采用（ C ）。

A 两线制B 三线制 C两相三线制 D 四线制4.铂电阻温度计不具有（ B ）。

A 准确度好、稳定性好B 有较低的电阻率C 复现性好 D铂容易提纯5.不属于热电偶的基本定律是（ D ）。

A 均质导体定律B 参考电极定律C 中间导体定律D 电阻定律6.在光纤结构中，最主要的是（ C ）。

A 芯线B 包层C 芯线和包层D 保护层7.不属于压电晶体的是（ B ）。

A 石英晶体B 压电陶瓷C 铌酸锂晶体D 水溶性压电晶体8.不属于单相流的是（ D ）。

A 固体 B 气体 C 液体 D 稳定流9.雷诺数属于（ A ）测量中。

A 流量B 压力C 温度D 物位10.不属于标准节流装置的结构是（ D ）。

一、单选题1、使用23型直流单臂电桥测电阻时，选用万用表估测一下，如果是5Ω，选比率臂时可选(A)。

A、0.001档B、0.01档C、0.1档D、1档2、电力系统中,作为监视某一回路电流的电流表,其量程应约为该回路的C。

A.、所有设备额定电流之和；B.计算电流；C.计算电流的1.5倍；D.可能出现的最大负荷电流3、电度表是用来计量B。

A.功率；B.电能；C.UI(或√3UI)；D.√3UI4、电度表配用电流互感器其测量精度等极是（B）A、0.2级B、0.5级C、1级D、3级2、摇二次回路绝缘电阻，应选用下列额定电压的兆欧表______（B）A、1000VB、500VC、2500VD、230V3、电度计量二次回路的安装要求______（C）A、采用0.1级一套线圈B、采用0.2级一套线圈C、采用0.5级一套线圈D、采用1.5级一套线圈4、扩大交流电流量程方法______（B）A、加分流器B、加互感器C、加电阻D、加电感线5、兆欧表测量10kV/0.4kV变压器的绝缘电阻时，选其电压等级为______（C）A、500VB、10000VC、2500VD、100V6、三相四线有功电度表型号是______（A）A、DT型B、DS型C、FF型D、DD型7、判断某时刻负荷的视在功率可观察_____（C）A.电压表；B.电流表；C.瓦特表；D.cosφ8、判断某负荷的有功功率可观察_____（D）A.电流表；B.电度表；C.瓦特表；D.cosφ9、当某段时间内的有功电量和无功电量相等时,其平均功率因数为____（B）A.0.80；B.0.71；C.0.67；D.0.5010、三相三线有功电能表型号为_____（B）A.DT型；B.DS型；C.FF型；D.DD型11、ID5-var型三相无功功率表的型号是_____（D）A.1T1-V；B.1T1-V；C.1D1-cosφ；D.1D5-Var12、1D1-cosφ型功率因数表是_____（A）A.电动系；B.铁磁电动系；C.感应系；D.磁电系13、万用表可测量电阻范围是_____（C）A.绝缘电阻；B.接地电阻；C.一般电阻；D.微小电阻14、钳形电流表用于测量500V以下负荷电流,其准确度通常为_____（C）A.0.5级；B.1级；C.1.5级；D.5.0级15、测量绝缘电阻的兆欧表是_____（B）A.电磁式；B.磁电式；C.电动式；D.感应式二、判断题1、电工仪表的精度等级分0.1级、0.2级、0.5级、1级、2.5级、5级等共七个等级。

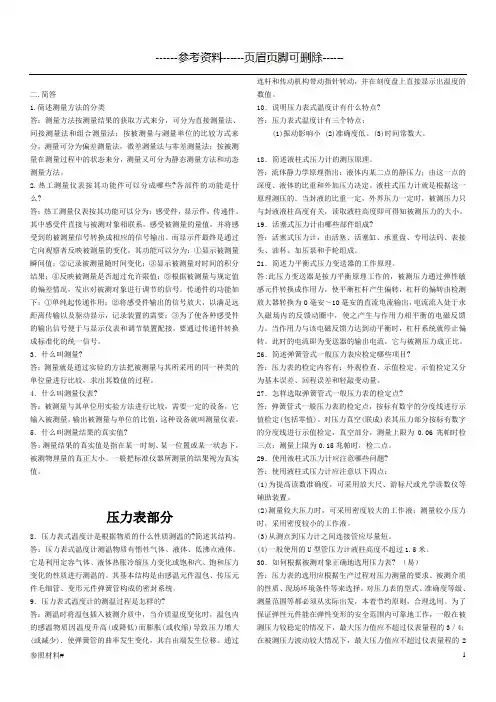

二.简答1.简述测量方法的分类答：测量方法按测量结果的获取方式来分，可分为直接测量法、间接测量法和组合测量法；按被测量与测量单位的比较方式来分，测量可分为偏差测量法，微差测量法与零差测量法；按被测量在测量过程中的状态来分，测量又可分为静态测量方法和动态测量方法。

2.热工测量仪表按其功能件可以分成哪些?各部件的功能是什么?答：热工测量仪表按其功能可以分为：感受件，显示件，传递件。

其中感受件直接与被测对象相联系，感受被测量的量值，并将感受到的被测量信号转换成相应的信号输出。

而显示件最终是通过它向观察者反映被测量的变化，其功能可以分为：①显示被测量瞬间值；②记录被测量随时间变化；③显示被测量对时间的积分结果；④反映被测量是否超过允许限值；⑤根据被测量与规定值的偏差情况，发出对被测对象进行调节的信号。

传递件的功能如下；①单纯起传递作用；②将感受件输出的信号放大，以满足远距离传输以及驱动显示，记录装置的需要；③为了使各种感受件的输出信号便于与显示仪表和调节装置配接，要通过传递件转换成标准化的统一信号。

3．什么叫测量?答：测量就是通过实验的方法把被测量与其所采用的同一种类的单位量进行比较，求出其数值的过程。

4．什么叫测量仪表?答：被测量与其单位用实验方法进行比较，需要一定的设备，它输入被测量，输出被测量与单位的比值，这种设备就叫测量仪表。

5．什么叫测量结果的真实值?答：测量结果的真实值是指在某一时刻、某一位置或某一状态下，被测物理量的真正大小。

一般把标准仪器所测量的结果视为真实值。

压力表部分8．压力表式温度计是根据物质的什么性质测温的?简述其结构。

答：压力表式温度计测温物质有惰性气体、液体、低沸点液体。

它是利用定容气体、液体热胀冷缩压力变化或饱和汽、饱和压力变化的性质进行测温的。

其基本结构是由感温元件温包、传压元件毛细管、变形元件弹簧管构成的密封系统。

9．压力表式温度计的测温过程是怎样的?答：测温时将温包插入被测介质中，当介质温度变化时，温包内的感温物质因温度升高(或降低)而膨胀(或收缩)导致压力增大(或减少)．使弹簧管的曲率发生变化，其自由端发生位移。

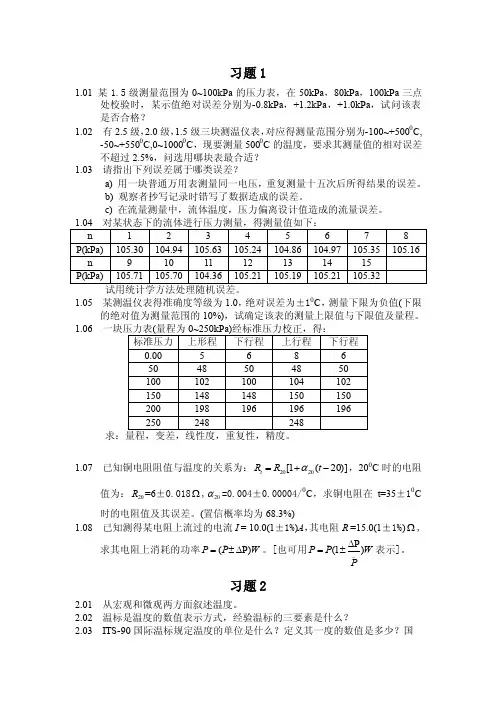

习题11.01 某1.5级测量范围为0~100kPa 的压力表，在50kPa ，80kPa ，100kPa 三点处校验时，某示值绝对误差分别为-0.8kPa ，+1.2kPa ，+1.0kPa ，试问该表是否合格？1.02 有2.5级，2.0级，1.5级三块测温仪表，对应得测量范围分别为-100~+5000C,-50~+5500C,0~10000C ，现要测量5000C 的温度，要求其测量值的相对误差不超过2.5%，问选用哪块表最合适？1.03 请指出下列误差属于哪类误差？a) 用一块普通万用表测量同一电压，重复测量十五次后所得结果的误差。

b) 观察者抄写记录时错写了数据造成的误差。

c) 在流量测量中，流体温度，压力偏离设计值造成的流量误差。

1.04 对某状态下的流体进行压力测量，得测量值如下：n 1 2 3 4 5 6 7 8P(kPa) 105.30 104.94 105.63 105.24 104.86 104.97 105.35 105.16n 9 10 11 12 13 14 15P(kPa) 105.71 105.70 104.36 105.21 105.19 105.21 105.32试用统计学方法处理随机误差。

1.05 某测温仪表得准确度等级为1.0，绝对误差为±10C ，测量下限为负值(下限的绝对值为测量范围的10%)，试确定该表的测量上限值与下限值及量程。

1.06 一块压力表(量程为0~250kPa)经标准压力校正，得：标准压力 上形程 下行程 上行程 下行程0.00 5 6 8 650 48 50 48 50100 102 100 104 102150 148 148 150 150200 198 196 196 196250 248 248求：量程，变差，线性度，重复性，精度。

1.07 已知铜电阻阻值与温度的关系为：)]20(1[2020-+=t R R t α，200C 时的电阻值为：20R =6±0.018Ω,20α=0.004±0.00004/0C ，求铜电阻在t=35±10C时的电阻值及其误差。

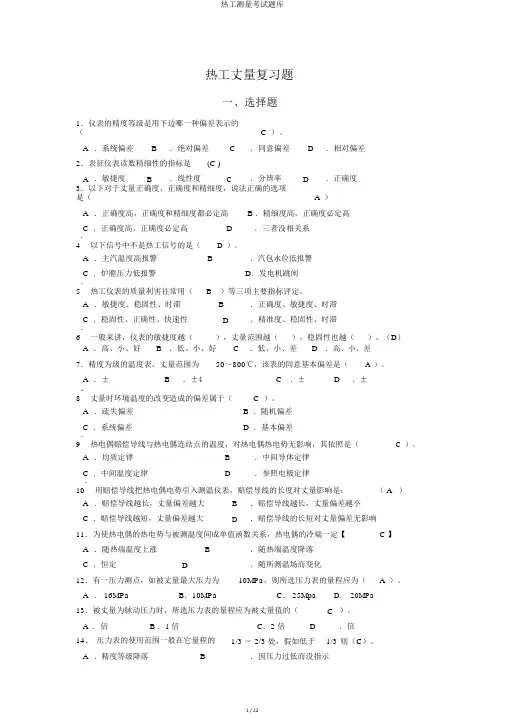

热工丈量复习题一、选择题1．仪表的精度等级是用下边哪一种偏差表示的（ C ）。

A ．系统偏差B ．绝对偏差C ．同意偏差D ．相对偏差2．表征仪表读数精细性的指标是(C )A ．敏捷度B ．线性度C ．分辨率D ．正确度3．以下对于丈量正确度、正确度和精细度，说法正确的选项是（ A ）A ．正确度高，正确度和精细度都必定高B ．精细度高，正确度必定高C ．正确度高，正确度必定高D ．三者没相关系．以下信号中不是热工信号的是（ D ）。

4A ．主汽温度高报警B ．汽包水位低报警C ．炉膛压力低报警D．发电机跳闸．热工仪表的质量利害往常用（ B ）等三项主要指标评定。

5A ．敏捷度、稳固性、时滞B ．正确度、敏捷度、时滞C ．稳固性、正确性、快速性D ．精准度、稳固性、时滞．一般来讲，仪表的敏捷度越（），丈量范围越（），稳固性也越（）。

（D）6A．高、小、好B．低、小、好C．低、小、差D．高、小、差7．精度为级的温度表，丈量范围为50～800℃，该表的同意基本偏差是（ A ）。

A．±B．±4C．±D．±．丈量时环境温度的改变造成的偏差属于（ C ）。

8A ．疏失偏差B ．随机偏差C ．系统偏差D ．基本偏差．热电偶赔偿导线与热电偶连结点的温度，对热电偶热电势无影响，其依照是（ C ）。

9A ．均质定律B ．中间导体定律C ．中间温度定律D ．参照电极定律．用赔偿导线把热电偶电势引入测温仪表，赔偿导线的长度对丈量影响是：（ A ）10A ．赔偿导线越长，丈量偏差越大B ．赔偿导线越长，丈量偏差越小C ．赔偿导线越短，丈量偏差越大D ．赔偿导线的长短对丈量偏差无影响11．为使热电偶的热电势与被测温度间成单值函数关系，热电偶的冷端一定【 C 】A ．随热端温度上涨B ．随热端温度降落C ．恒定D ．随所测温场而变化12．有一压力测点，如被丈量最大压力为10MPa，则所选压力表的量程应为（ A ）。

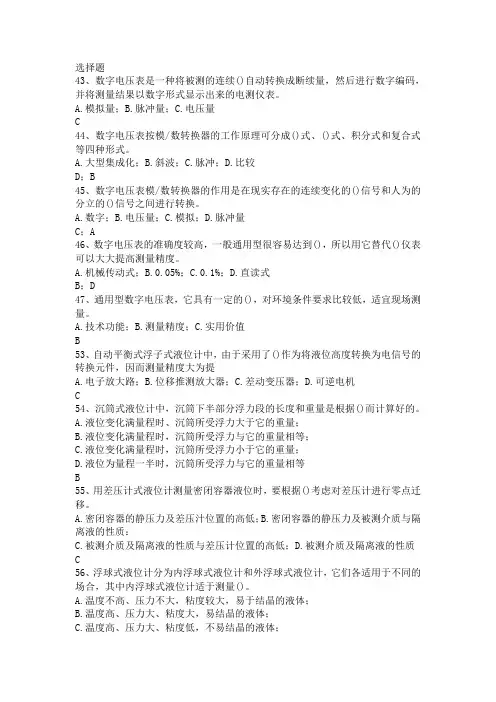

选择题43、数字电压表是一种将被测的连续()自动转换成断续量，然后进行数字编码，并将测量结果以数字形式显示出来的电测仪表。

A.模拟量；B.脉冲量；C.电压量C44、数字电压表按模/数转换器的工作原理可分成()式、()式、积分式和复合式等四种形式。

A.大型集成化；B.斜波；C.脉冲；D.比较D；B45、数字电压表模/数转换器的作用是在现实存在的连续变化的()信号和人为的分立的()信号之间进行转换。

A.数字；B.电压量；C.模拟；D.脉冲量C；A46、数字电压表的准确度较高，一般通用型很容易达到()，所以用它替代()仪表可以大大提高测量精度。

A.机械传动式；B.0.05%；C.0.1%；D.直读式B；D47、通用型数字电压表，它具有一定的()，对环境条件要求比较低，适宜现场测量。

A.技术功能；B.测量精度；C.实用价值B53、自动平衡式浮子式液位计中，由于采用了()作为将液位高度转换为电信号的转换元件，因而测量精度大为提A.电子放大路；B.位移推测放大器；C.差动变压器；D.可逆电机C54、沉筒式液位计中，沉筒下半部分浮力段的长度和重量是根据()而计算好的。

A.液位变化满量程时、沉筒所受浮力大于它的重量；B.液位变化满量程时，沉筒所受浮力与它的重量相等；C.液位变化满量程时，沉筒所受浮力小于它的重量；D.液位为量程一半时，沉筒所受浮力与它的重量相等B55、用差压计式液位计测量密闭容器液位时，要根据()考虑对差压计进行零点迁移。

A.密闭容器的静压力及差压汁位置的高低；B.密闭容器的静压力及被测介质与隔离液的性质：C.被测介质及隔离液的性质与差压计位置的高低；D.被测介质及隔离液的性质C56、浮球式液位计分为内浮球式液位计和外浮球式液位计，它们各适用于不同的场合，其中内浮球式液位计适于测量()。

A.温度不高、压力不大，粘度较大，易于结晶的液体；B.温度高、压力大、粘度大，易结晶的液体；C.温度高、压力大、粘度低，不易结晶的液体；D.温度不高，压力不大，粘度低，不易结品的液体A57、使用压力式液位计时，压力计通过取压管与仪表底部相连，而压力计的安装高度()，否则指示值需加以修止。
