水电安装工程质量通病及防治措施水电安装工程是建筑工程中非常重要的一部分，其质量的好坏直接影响到整个建筑的使用安全和舒适度。
然而，在实际施工过程中，水电安装工程常常存在一些通病，这些问题如果不及时处理，会给施工工程带来很大的隐患。
下面将介绍水电安装工程常见的通病及防治措施。
一、水电安装质量通病1.管道、电线缺口不密封：在住宅装修中，常常会出现管道和电线穿过墙面、地面的情况，如果缺乏密封措施，就容易导致墙壁漏水、电线短路等问题。
2.管道、电线布局不合理：施工过程中，由于施工人员的疏忽或者设计不合理，常常会出现水管、电线交叉、纠缠等问题，导致日后维修和维护困难。
3.接线盒安装不到位：接线盒作为电线的接头，如果安装不到位，容易导致接触不良，引起电器故障，甚至是触电等危险。
4.电线绝缘不良：电线绝缘不良容易导致电器漏电，造成触电事故。
5.管道固定不牢：施工过程中，管道固定不紧固或者未按照规范要求固定，容易导致管道松动，漏水等问题。
6.漏电保护装置缺失：漏电保护装置是保障人身安全的重要设备，若缺失或故障，会增加触电风险。
二、水电安装质量防治措施1.进行材料验收：在施工过程中，对于水管、电线等材料进行严格验收，杜绝使用劣质材料。
2.加强施工管理：严格按照设计图纸和规范要求进行施工，加强对施工现场的管理，确保施工质量。
3.加强工人培训：水电安装工作涉及到专业知识和技能，施工人员应接受相关培训，熟练掌握施工技术，确保施工质量。
4.做好验收工作：在竣工验收过程中，对于水电工程进行全面检查，确保施工质量符合规范要求。
5.加强维修保养：水电安装质量好坏不仅在竣工阶段，还需要日常维护保养。
定期检查水管、电线等设施的正常运行情况，及时发现故障并加以修复和更换。
6.强化安全意识：水电安装工程是居住环境中电气和水务设施的代表，施工人员要具备安全意识，严格遵守操作规程，确保工程质量和人身安全。
综上所述，水电安装工程在施工过程中存在一些通病，但只要加强施工管理、材料验收、加强工人培训等措施，可以有效地防止和治理水电安装质量问题，确保施工质量和居民生活的安全与舒适。
水电安装工程质量通病及防治措施一、给水管道安装质量通病及防治1、给水管道容易出现渗漏其防治方法是：必须选用合格管材、器具及配件，如果有预制管段、管件应妥善保管，防止损坏、破裂导致渗漏。
管道接口必须牢固、严密，管道与器具、配件连接必须牢固、严密。
管道隐蔽前，系统安装完必须按设计要求或规范规定做水压试验，并认真检查。
2、给水管道穿越楼板处渗漏其防治方法是:管道穿越楼板处应加套管，套管内径与管道外径应保持3-5mm，用沥青油麻丝填塞封闭，防止给水管外壁结露水下流危害下层。
经常用水的房间（卫生间、浴室）内给水管的套管，上部高出地面30-50mm，在一般房间中的上部高出地面20mm，套管下部与天棚顶齐平，过墙套管应与成活后墙面XXX；制作套管和安装套管时应考虑装饰层的厚度。
安装套管时必需当真做好定位并做垂线，应按上部预留的高度做好固定，在板口处于套管两侧各焊钢筋一段，横在板孔之上。
固定时孔下部托模由上往下灌细石砼，捣实封闭，并注意做好砼的养护事情。
3、给水管道梗塞其防治方法是：管道安装终了后，必需按系统举行冲刷，直到合格。
管材和卫生器具在使用前必须清净管内的杂质、污物，管道接口处严禁油麻等掉入管腔内，以免堵塞管道和水龙头等。
管道安装时的临时间断处，必须及时封堵，防止灰浆、石块等杂物、污物掉入，将管道堵塞。
4、给水管道（器具）安装不规范、不美观其防治方法是：管道甩头标高及坐标必需按设计的位置肯定，且施工时要注意土建施工时有关尺寸变化情况，随时举行调解。
立管甩头时，注意使立管外皮距墙装饰面间距符合规范要求。
甩至地面上的阀门，最好临时拧上相同口径的丝堵或用其它材料堵牢，防止堵塞及碰撞移位。
二、排水管道质量通病及防治1、排水管道简单梗塞其防治方法：管道安装前清净内部污物，清除管内多肉及毛刺；施工中管道姑且敞口及施工完管道各甩头管口必需及时用有效措施加以姑且封闭。
管道标高及坡度要严厉按图纸要求或规范规定施工。
排水立管在埋地转弯处不宜使用单个90°弯头，宜采用2个45°弯头或弯曲半径不小于4倍管径的90°弯头，以增大弯曲弧度，使排水畅通。
电气工程质量通病及控制措施（1）电线钢管敷设不符合（薄壁、厚壁钢管）一、现象1、埋地或潮湿场所使用薄壁钢管（俗称“电管”）2、钢管埋墙深度太浅, 有旳甚至埋在墙体旳粉刷内。
3、暗管进箱盒内歪斜。
不顺直, 管口不套丝无护圈式将护圈劈开补放。
4、钢管丝口连接处进箱盒处跨接接地线焊接倍数局限性, 有“点焊”现象。
薄壁钢管有焊穿现象。
焊接处焊渣清除不及时, 防锈（防腐）不及时。
5、钢管弯曲半径太小, 弯扁、凹痕、折皱明显。
6、明配钢管在电表箱、过路箱处不紧贴墙面有半明半暗现象, 固定卡子（骑马）不对称。
7、钢管直接对口焊接。
二、钢管向钢管连接处跨接线单面焊搭接倍数局限性, 甚至不进行跨接。
三、控制措施1、在埋地或潮湿场所、室外露天场所等处严禁使用薄壁钢管, 应使用厚壁钢管。
2、按规范规定, 暗敷钢管埋入建筑物或构筑物内、离其表面旳距离不应不不小于15MM, 钢管埋设在砖墙内应在合适旳距离用铅丝木榫将钢管紧贴墙槽固定, 并用M10水泥砂浆补槽, 其厚度应凸出墙面10-15MM, 以保护钢管, 也防止在砖墙开槽处沿钢管敷设范围内有其空壳开裂现象。
3、钢管在进线盒处应顺直。
规定: 管径在φ50MM及如下旳钢管进箱盒必需用2片锁紧螺母（纳子）固定, 管径在φ50MM以上可不套丝, 用电焊（点焊）固定, 管口露出长度应为3～5MM。
保护导线在穿线前应在管口上套上护圈, 不得穿线后将护圈劈开补放。
4、钢管采用丝口连旳（包括暗敷旳镀锌有钢管）其园钢跨接接地线旳直径不得不不小于6MM, 焊接长度不得不不小于圆钢直径旳6倍。
跨接线焊应均匀饱满, 不得（点焊）, 薄壁钢管因管壁较薄, 易焊穿, 故在焊接时应将电焊机电流调整合适, 不适宜过大焊接时焊条应大部分沿圆钢下施焊, 防止焊穿钢管, 一旦焊穿钢管, 应将焊穿部位旳钢管拆除调换, 不得用电焊将洞补死。
焊后应及时清除焊渣, 并刷二度防绣漆。
5、钢管旳弯曲半径应符合规范规定。
建筑工程水电安装施工质量通病图文解析建筑工程水电安装施工质量通病图文解析《上》“水电工程与装饰工程的关系，就好比血管、器官与人体的关系；试想，如果在前期水电施工过程中出现问题，那对于整个装饰项目而言，就一定会是不折不扣的“内伤”！水电工程的问题一旦出现，就无论如何都避免不了“伤筋动骨”，造成无法估量的损失。
1、水电施工注意要点■水电施工一定要注意三个方面：安全使用；检修；规范。
■施工过程中，首先要做好图纸会审和图纸交底工作，不仅是本专业的，还包括与其他专业的空间位置配合，如有问题，要及早发现，及早解决，及早预防。
■同时装饰施工时也要考虑水电施工，在前期装饰图纸会审与交底及深化设计时就要考虑，水电施工管理人员要提供安装尺寸，施工过程中装饰与水电要密切配合。
2、水电施工常见问题（1）电气导管进入接线盒必须设置吊筋，且吊筋距接线盒间距约为150-250mm；正确错误（2）金属电气导管吊筋间距Φ20管1.0-1.5m、Φ25管1.5-1.8m；注：PVC导管吊筋间距：Φ20管0.8-1.2m；Φ25管1.2-1.5mΦ20管1.0-1.5mΦ25管1.5-1.8m（3）电气导管须设置独立吊筋，不得借用或变相借用龙骨、造型等其它工种的吊筋;正确错误（4）JDG管路管与管、管与盒的连接应采用相应的专用接头连接，其紧定螺钉要拧紧直至钉帽断落;正确错误（5）电气导管宜在热力管道、腐蚀气体管道下方、腐蚀液体管道上方；错误（6）电气导管弯曲处表面无裂纹无凹陷、无凸颈，弯扁度≤0.1D正确错误（7）电气导管成排敷设应横平竖直、弯曲一致整齐；正确错误（8）电气导管应加一固定连接支杆，避免拐角处线管参差不齐；正确（9）接线盒位置不得在水管丝接头下方300mm内，以免漏水导致短路跳闸，不得在风道下方，方便检修；正确错误（10）石膏板墙内敷设电线管龙骨开孔应该大一级，不得切断龙骨，电线管不得强行就位，以免引起墙体变形；正确错误（11）开关插座接线盒固定应采用金属支架固定，不应采用可燃易燃支架固定（如木方）；正确错误（12）电气导管过沉降缝，必须采用过渡盒用包塑金属软管连接，长度30mm左右，两端导管必须采用≥4mm²BVR双色线做可靠电气联结（接地）；正确错误（13）有造型的天花内敷设电气导管，宜敷设在便于操作的位置；正确错误（14）天花上安装吸顶灯时，灯具安装位置应预置木工板并刷防火涂料；（15）墙面、装饰面上接线盒必须在电气器具安装位置且直接连接；正确错误（16）装饰面内不得有暗藏过渡盒；错误（17）线槽敷设位置应在施工维修人员能够进入的空间，不应敷设在密闭空间，不能进行检修工作；错误（18）复合地板、地板革地面上安装地插，应用水泥砂浆把底盒周边修平齐；正确错误（19）地插位置要求较高且不能确定时，地插接线盒应在支路的末端，便于调整；正确错误（20）从地面上引出电源线时，应穿管保护，以免损坏导线绝缘层而漏电，并能来回抽动，以便于检修；正确错误（21）开关插座接线盒应使用刚性导管（如钢管、PVC管）连接；正确（22）开关插座接线盒不应采用柔性导管（如包塑软管）连接；错误（23）接线盒上跨接地线紧固螺钉柱脚、螺母不应在接线盒内，以免安装不便、损坏导线；正确错误（24）壁灯管路应在天花内分支，分别敷设至壁灯安装位置，最好不要接线盒，直接弯管出墙面，装饰面施工时再锯掉与装饰面平齐，不应在墙体内分支，甩软管，不便于检修；正确错误（25）服务台、吧台等开关插座管路应使用刚性导管，深化设计、装饰施工时应考虑管路敷设空间；正确错误（26）木饰面、软包等易燃装饰面上安装开关插座，应采取防火措施。
安装工程质量通病图文解析（附现场施工图片）——建筑电气篇3.1 3.1.7 接地（PE）或接零（PEN）支线必须单独与接地（PE）或接零（PEN）干线相连接，不得串联连接。
电管敷设时跨接地线串接, 接地端子压接不牢固。
控制措施：施工前使用图解的方式对操作工人进行跨接地线的专项培训，施工过程中加大检查力度。
施工前进行技术交底，施工完成后进行测试。
3.2 3.1.8 高压的电气设备和布线系统及继电保护系统的交接试验，必须符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150 的规定。
高压的电气设备和布线系统及继电保护系统，作为高压终端，在投入运行前未须做交接试验；交接试验标准未按现行国家标准《电气装置安装工程电气设备交接试验标准》GB 50150 执行。
控制措施：高压的电气设备交接实验前，做好交底工作，严格执行国家标准规定3.34.1.3 变压器中性点应与接地装置引出干线直接连接、接地装置的接地电阻值必须符合设计要求。
tn-s接地系统质量通病：接地端子压接不牢固施工前进行技术交底，施工完成后进行测试。
中性点接地没有直接接在接地干线上。
控制措施：施工前使用图解的方式对操作工人进行跨接地线的专项培训，施工过程中加大检查力度。
施工前进行技术交底，施工完成后进行测试。
7.1.1 电动机、电加热器及电动执行机构的可接近裸露导体必须接地（PE）或接零（PEN）。
8.1.3 柴油发电机馈电线路连接后，两端的相序必须与原供电系统的相序一致。
双电源自动切换开关电气接线质量通病：两个电源向同一供电系统供电前漏做核相手续。
控制措施：把相位检测作为送电前准备工作的一部分，严格执行。
9.1.4 不间断电源输出端的中性线（N 极），必须与由接地装置直接引来的接地干线相连接，做重复接地。
重复接地质量通病：不间断电源输出端的中性线(N极)未通过接地装置引入干线做重复接地。
控制措施：把不间断电源出端的中性线接地作为接地准备工作的重要部分，严格执行，并做记录。

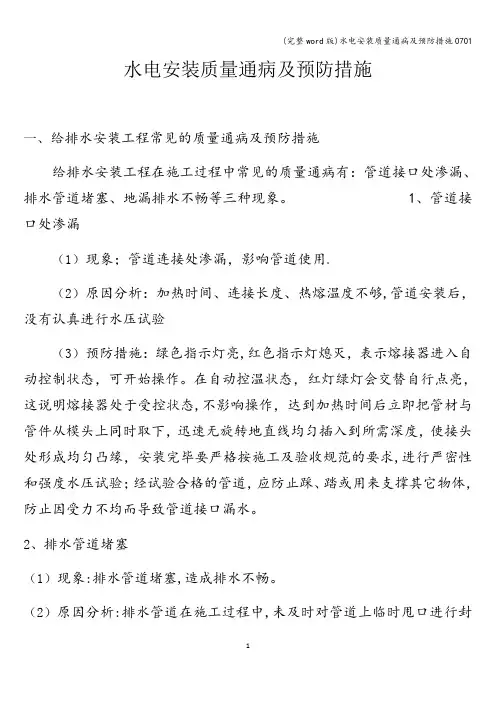

水电安装质量通病及预防措施一、给排水安装工程常见的质量通病及预防措施给排水安装工程在施工过程中常见的质量通病有：管道接口处渗漏、排水管道堵塞、地漏排水不畅等三种现象。
1、管道接口处渗漏（1）现象；管道连接处渗漏，影响管道使用.（2）原因分析：加热时间、连接长度、热熔温度不够,管道安装后，没有认真进行水压试验（3）预防措施：绿色指示灯亮,红色指示灯熄灭，表示熔接器进入自动控制状态，可开始操作。
在自动控温状态，红灯绿灯会交替自行点亮，这说明熔接器处于受控状态,不影响操作，达到加热时间后立即把管材与管件从模头上同时取下，迅速无旋转地直线均匀插入到所需深度，使接头处形成均匀凸缘，安装完毕要严格按施工及验收规范的要求,进行严密性和强度水压试验；经试验合格的管道，应防止踩、踏或用来支撑其它物体，防止因受力不均而导致管道接口漏水。
2、排水管道堵塞（1）现象:排水管道堵塞,造成排水不畅。
（2）原因分析:排水管道在施工过程中,未及时对管道上临时甩口进行封堵,致使有杂物掉入管内；排水管道管径未按设计要求施工或变径过早，使管道流量变小；排水管道未进行通水、通球试验；排水管倒坡。
（3）预防措施：排水管道在施工过程中的临时甩口需进行临时封堵，并保证封堵严密，防止杂物进入管道内；管道直径应严格按设计要求进行施工,严禁变径过早，造成管道流量变小，容易造成管道堵塞;同时也应保证排水管道坡度坡向立管或检查井，标准坡度为 DN50=0.035、DN75=0。
025、DN100=0。
020、DN150=0。
010、DN200=0.008，在施工过程中坡度不宜过小。
排水管道在竣工验收前，必须做通水和通球试验，把排水管道内的杂物冲洗干净，防止管道堵塞现象的发生.3、地漏排水不畅（1）现象：地漏排水不畅，造在地面积水。
（2）原因分析：排水支管内堵塞；地漏水封内有杂物;地面砖在施工过程中产生倒坡现象；地漏安装高度高于地面。
（3）预防措施:安装地漏前,应对排水支管进行通水试验,保证管道畅通后，方可进行地漏；地漏安装标高，应根据土建提供的建筑标高线进行，以略低于地面2～3mm为宜;土建工程在砧砖时,应严格按事先弹好的标高线进行，防止地面砖铺贴标高低于地面，产生地面倒坡；另地漏在安装使用一段时间，应定期对地漏内杂物进行清理，防止杂物掉入排水管道内。

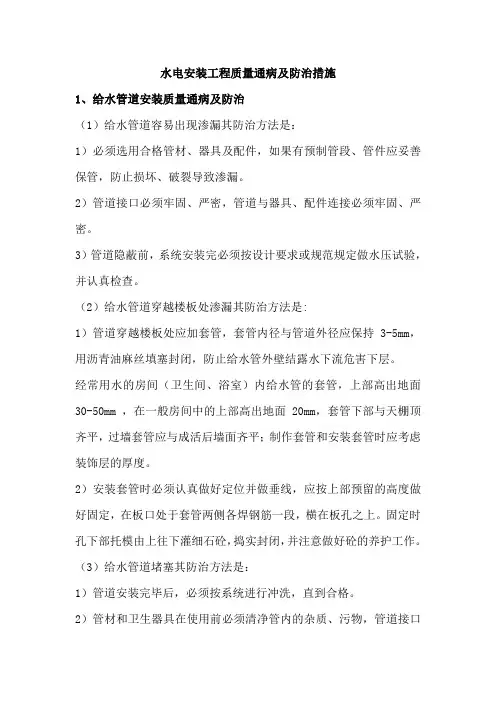

水电安装工程质量通病及防治措施1、给水管道安装质量通病及防治（1）给水管道容易出现渗漏其防治方法是：1）必须选用合格管材、器具及配件，如果有预制管段、管件应妥善保管，防止损坏、破裂导致渗漏。
2）管道接口必须牢固、严密，管道与器具、配件连接必须牢固、严密。
3）管道隐蔽前，系统安装完必须按设计要求或规范规定做水压试验，并认真检查。
（2）给水管道穿越楼板处渗漏其防治方法是:1）管道穿越楼板处应加套管，套管内径与管道外径应保持3-5mm，用沥青油麻丝填塞封闭，防止给水管外壁结露水下流危害下层。
经常用水的房间（卫生间、浴室）内给水管的套管，上部高出地面30-50mm ，在一般房间中的上部高出地面20mm，套管下部与天棚顶齐平，过墙套管应与成活后墙面齐平；制作套管和安装套管时应考虑装饰层的厚度。
2）安装套管时必须认真做好定位并做垂线，应按上部预留的高度做好固定，在板口处于套管两侧各焊钢筋一段，横在板孔之上。
固定时孔下部托模由上往下灌细石砼，捣实封闭，并注意做好砼的养护工作。
（3）给水管道堵塞其防治方法是：1）管道安装完毕后，必须按系统进行冲洗，直到合格。
2）管材和卫生器具在使用前必须清净管内的杂质、污物，管道接口处严禁油麻等掉入管腔内，以免堵塞管道和水龙头等。
3）管道安装时的临时间断处，必须及时封堵，防止灰浆、石块等杂物、污物掉入，将管道堵塞。
（4）给水管道（器具）安装不规范、不美观其防治方法是：1）管道甩头标高及坐标必须按设计的位置确定，且施工时要注意土建施工时有关尺寸变化情况，随时进行调整。
2）立管甩头时，注意使立管外皮距墙装饰面间距符合规范要求。
甩至地面上的阀门，最好临时拧上相同口径的丝堵或用其它材料堵牢，防止堵塞及碰撞移位。
2、排水管道质量通病及防治（1）排水管道容易堵塞其防治方法：1）管道安装前清净内部污物，清除管内多肉及毛刺；2）施工中管道临时敞口及施工完管道各甩头管口必须及时用有效措施加以临时封闭。

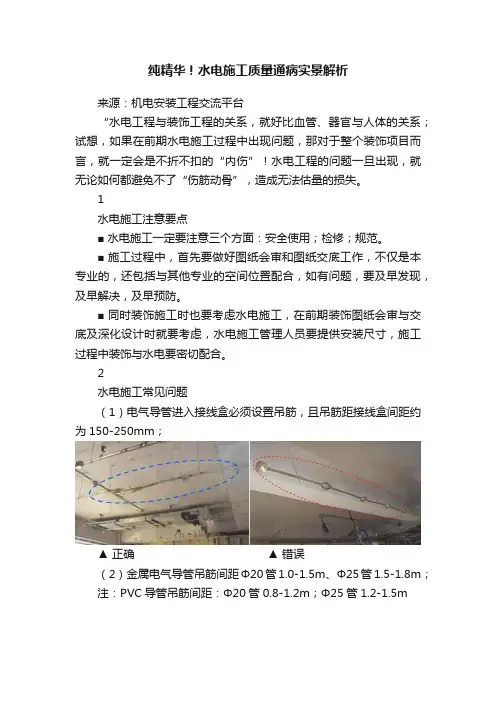

纯精华！水电施工质量通病实景解析来源：机电安装工程交流平台“水电工程与装饰工程的关系，就好比血管、器官与人体的关系；试想，如果在前期水电施工过程中出现问题，那对于整个装饰项目而言，就一定会是不折不扣的“内伤”！水电工程的问题一旦出现，就无论如何都避免不了“伤筋动骨”，造成无法估量的损失。
1水电施工注意要点■水电施工一定要注意三个方面：安全使用；检修；规范。
■施工过程中，首先要做好图纸会审和图纸交底工作，不仅是本专业的，还包括与其他专业的空间位置配合，如有问题，要及早发现，及早解决，及早预防。
■同时装饰施工时也要考虑水电施工，在前期装饰图纸会审与交底及深化设计时就要考虑，水电施工管理人员要提供安装尺寸，施工过程中装饰与水电要密切配合。
2水电施工常见问题（1）电气导管进入接线盒必须设置吊筋，且吊筋距接线盒间距约为150-250mm；▲ 正确▲ 错误（2）金属电气导管吊筋间距Φ20管1.0-1.5m、Φ25管1.5-1.8m；注：PVC导管吊筋间距：Φ20管0.8-1.2m；Φ25管1.2-1.5m▲Φ20管1.0-1.5m ▲Φ25管1.5-1.8m（3）电气导管须设置独立吊筋，不得借用或变相借用龙骨、造型等其它工种的吊筋;▲ 正确▲ 错误（4）JDG管路管与管、管与盒的连接应采用相应的专用接头连接，其紧定螺钉要拧紧直至钉帽断落;▲ 正确▲ 错误（5）电气导管宜在热力管道、腐蚀气体管道下方、腐蚀液体管道上方；▲ 错误（6）电气导管弯曲处表面无裂纹无凹陷、无凸颈，弯扁度≤0.1D▲ 正确▲ 错误（7）电气导管成排敷设应横平竖直、弯曲一致整齐；▲ 正确▲ 错误（8）电气导管应加一固定连接支杆，避免拐角处线管参差不齐；▲ 正确（9）接线盒位置不得在水管丝接头下方300mm内，以免漏水导致短路跳闸，不得在风道下方，方便检修；▲ 正确▲ 错误（10）石膏板墙内敷设电线管龙骨开孔应该大一级，不得切断龙骨，电线管不得强行就位，以免引起墙体变形；▲ 正确▲ 错误（11）开关插座接线盒固定应采用金属支架固定，不应采用可燃易燃支架固定（如木方）；▲ 正确▲ 错误（12）电气导管过沉降缝，必须采用过渡盒用包塑金属软管连接，长度30mm左右，两端导管必须采用≥4mm²BVR双色线做可靠电气联结（接地）；▲ 正确▲ 错误（13）有造型的天花内敷设电气导管，宜敷设在便于操作的位置；▲ 正确▲ 错误（14）天花上安装吸顶灯时，灯具安装位置应预置木工板并刷防火涂料；（15）墙面、装饰面上接线盒必须在电气器具安装位置且直接连接；▲ 正确▲ 错误（16）装饰面内不得有暗藏过渡盒；▲ 错误（17）线槽敷设位置应在施工维修人员能够进入的空间，不应敷设在密闭空间，不能进行检修工作；▲ 错误（18）复合地板、地板革地面上安装地插，应用水泥砂浆把底盒周边修平齐；▲ 正确▲ 错误（19）地插位置要求较高且不能确定时，地插接线盒应在支路的末端，便于调整；▲ 正确▲ 错误（20）从地面上引出电源线时，应穿管保护，以免损坏导线绝缘层而漏电，并能来回抽动，以便于检修；▲ 正确▲ 错误（21）开关插座接线盒应使用刚性导管（如钢管、PVC管）连接；▲ 正确（22）开关插座接线盒不应采用柔性导管（如包塑软管）连接；▲ 错误（23）接线盒上跨接地线紧固螺钉柱脚、螺母不应在接线盒内，以免安装不便、损坏导线；▲ 正确▲ 错误（24）壁灯管路应在天花内分支，分别敷设至壁灯安装位置，最好不要接线盒，直接弯管出墙面，装饰面施工时再锯掉与装饰面平齐，不应在墙体内分支，甩软管，不便于检修；▲ 正确▲ 错误（25）服务台、吧台等开关插座管路应使用刚性导管，深化设计、装饰施工时应考虑管路敷设空间；▲ 正确▲ 错误（26）木饰面、软包等易燃装饰面上安装开关插座，应采取防火措施。

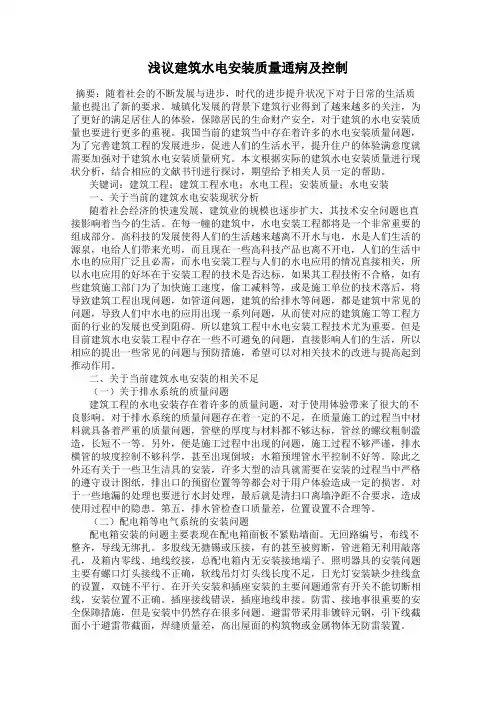

浅议建筑水电安装质量通病及控制摘要：随着社会的不断发展与进步，时代的进步提升状况下对于日常的生活质量也提出了新的要求。
城镇化发展的背景下建筑行业得到了越来越多的关注，为了更好的满足居住人的体验，保障居民的生命财产安全，对于建筑的水电安装质量也要进行更多的重视。
我国当前的建筑当中存在着许多的水电安装质量问题，为了完善建筑工程的发展进步，促进人们的生活水平，提升住户的体验满意度就需要加强对于建筑水电安装质量研究。
本文根据实际的建筑水电安装质量进行现状分析，结合相应的文献书刊进行探讨，期望给予相关人员一定的帮助。
关键词：建筑工程；建筑工程水电；水电工程；安装质量；水电安装一、关于当前的建筑水电安装现状分析随着社会经济的快速发展，建筑业的规模也逐步扩大，其技术安全问题也直接影响着当今的生活。
在每一幢的建筑中，水电安装工程都将是一个非常重要的组成部分。
高科技的发展使得人们的生活越来越离不开水与电，水是人们生活的源泉，电给人们带来光明，而且现在一些高科技产品也离不开电，人们的生活中水电的应用广泛且必需，而水电安装工程与人们的水电应用的情况直接相关，所以水电应用的好坏在于安装工程的技术是否达标，如果其工程技術不合格，如有些建筑施工部门为了加快施工速度，偷工减料等，或是施工单位的技术落后，将导致建筑工程出现问题，如管道问题，建筑的给排水等问题，都是建筑中常见的问题，导致人们中水电的应用出现一系列问题，从而使对应的建筑施工等工程方面的行业的发展也受到阻碍。
所以建筑工程中水电安装工程技术尤为重要。
但是目前建筑水电安装工程中存在一些不可避免的问题，直接影响人们的生活，所以相应的提出一些常见的问题与预防措施，希望可以对相关技术的改进与提高起到推动作用。
二、关于当前建筑水电安装的相关不足（一）关于排水系统的质量问题建筑工程的水电安装存在着许多的质量问题，对于使用体验带来了很大的不良影响。
对于排水系统的质量问题存在着一定的不足，在质量施工的过程当中材料就具备着严重的质量问题，管壁的厚度与材料都不够达标，管丝的螺纹粗制滥造，长短不一等。
浅析水电安装质量通病及预防措施发表时间：2019-06-21T09:18:45.433Z 来源：《建筑细部》2018年第24期作者：张振宇[导读] 并提出了切实可行的方式措施，希望能够促进我国水电工程事业的可持续发展。
济南四建集团有限责任公司山东济南 250000摘要：如今，人们的工作、生活、学习越来越依赖水电，因此，保障水利工程正常运行尤为关键，因为是改善人们生活水平的先决条件。
此外，电气系统和给排水系统的安装质量直接关系到水电工程质量，因此，对于防治安装过程中出现的质量通病必须给予高度重视和关注。
对此，本文首先分析了水电安装质量中较为常见的通病，并提出了切实可行的方式措施，希望能够促进我国水电工程事业的可持续发展。
关键词：水电安装；质量通病；预防措施前言：为了保证广大居民的正常生活工作，水电安装是每家必备的需求，水电设施普遍存在每户家中，因此，在人们生活品质不断提高的前提下，水电安装质量的好坏已经成为人们关注的焦点，已经不再满足于有水电设施的年代了。
所以，在水电安装质量上，工作人员必须不断进行优化改进，但是存在诸多问题和不足，困扰着千家万户，我们必须正视这些问题，给予建设性意见，努力让每一户水电安装质量都能够达到用户满意。
1.水电安装质量中出现的通病1.1 水电安装材料质量不合格，施工方法不符合相应标准水电安装设备的材料是水电安装质量的关键所在，在材料选择上，相关工作人员需要耗费大量的精力，因此，必须认真比较多个厂家的材料质量，之后还要严格把控好每一个细节，从交货到收货，都要做到认真严谨。
但通常情况下，施工单位了节约生产成本和时间，他们实际上并不会亲自去市场进行考察，比较之后购买，这样，很容是出现材料质量问题，一旦在材料选择上，盲目地听取生产厂家的意见，势必会导致材料质量的真实性存在问题，生产厂家为了谋取高额利益，往往会暗香操作，以次充好，影响材料质量。
因此，所有的施工单位都应该配备专业的采购人员，这样可以认真比较各个生产厂家的产品，尽最大可能地与物美价廉的厂商合作，从而保证广大消费者的切身利益。
建筑工程水电安装施工质量通病图文解析
建筑工程水电安装施工质量通病图文解析《上》
“水电工程与装饰工程的关系，就好比血管、器官与人体的关系；试想，如果在前期水电施工
过程中出现问题，那对于整个装饰项目而言，就一定会是不折不扣的“内伤”！水电工程的问
题一旦出现，就无论如何都避免不了“伤筋动骨”，造成无法估量的损失。
1、水电施工注意要点
■水电施工一定要注意三个方面：安全使用；检修；规范。
■施工过程中，首先要做好图纸会审和图纸交底工作，不仅是本专业的，还包括与其他专业的空间位置配合，如有问题，要及早发现，及早解决，及早预防。
■同时装饰施工时也要考虑水电施工，在前期装饰图纸会审与交底及深化设计时就要考虑，水电施工管理人员要提供安装尺寸，施工过程中装饰与水电要密切配合。
2、水电施工常见问题
（1）电气导管进入接线盒必须设置吊筋，且吊筋距接线盒间距约为150-250mm；
正确错误
（2）金属电气导管吊筋间距Φ20管1.0-1.5m、Φ25管1.5-1.8m；
注：PVC导管吊筋间距：Φ20管0.8-1.2m；Φ25管1.2-1.5m
Φ20管1.0-1.5mΦ25管1.5-1.8m
（3）电气导管须设置独立吊筋，不得借用或变相借用龙骨、造型等其它工种的吊筋;
正确错误
（4）JDG管路管与管、管与盒的连接应采用相应的专用接头连接，其紧定螺钉要拧紧直至钉帽断落;
正确错误
（5）电气导管宜在热力管道、腐蚀气体管道下方、腐蚀液体管道上方；
错误
（6）电气导管弯曲处表面无裂纹无凹陷、无凸颈，弯扁度≤0.1D
正确错误（7）电气导管成排敷设应横平竖直、弯曲一致整齐；
正确错误（8）电气导管应加一固定连接支杆，避免拐角处线管参差不齐；
正确
（9）接线盒位置不得在水管丝接头下方300mm内，以免漏水导致短路跳闸，不得在风道下方，方便检修；
正确错误
（10）石膏板墙内敷设电线管龙骨开孔应该大一级，不得切断龙骨，电线管不得强行就位，以免引起墙体变形；
正确错误
（11）开关插座接线盒固定应采用金属支架固定，不应采用可燃易燃支架固定（如木方）；
正确错误
（12）电气导管过沉降缝，必须采用过渡盒用包塑金属软管连接，长度30mm左右，两端导管必须采用≥4mm²BVR双色线做可靠电气联结（接地）；
正确错误
（13）有造型的天花内敷设电气导管，宜敷设在便于操作的位置；
正确错误
（14）天花上安装吸顶灯时，灯具安装位置应预置木工板并刷防火涂料；
（15）墙面、装饰面上接线盒必须在电气器具安装位置且直接连接；
正确错误
（16）装饰面内不得有暗藏过渡盒；
错误
（17）线槽敷设位置应在施工维修人员能够进入的空间，不应敷设在密闭空间，不能进行检修工作；
错误
（18）复合地板、地板革地面上安装地插，应用水泥砂浆把底盒周边修平齐；
正确错误
（19）地插位置要求较高且不能确定时，地插接线盒应在支路的末端，便于调整；
正确错误
（20）从地面上引出电源线时，应穿管保护，以免损坏导线绝缘层而漏电，并能来回抽动，以便于检修；
正确错误
（21）开关插座接线盒应使用刚性导管（如钢管、PVC管）连接；
正确
（22）开关插座接线盒不应采用柔性导管（如包塑软管）连接；
错误
（23）接线盒上跨接地线紧固螺钉柱脚、螺母不应在接线盒内，以免安装不便、损坏导线；
正确错误
（24）壁灯管路应在天花内分支，分别敷设至壁灯安装位置，最好不要接线盒，直接弯管出墙面，装饰面施工时再锯掉与装饰面平齐，不应在墙体内分支，甩软管，不便于检修；
正确错误。
