华为设备单臂路由配置简单实例

华为路由器单臂路由实例需求:在局域网中,通过交换机上配置VLAN可以减少主机通信广播域的范围,当VLAN之间有部分主机需要通信,但交换机不支持三层交换时,可以采用一台支持802.1Q的路由器实现VLAN的互通。

这需要在以太口上建立子接口,分配IP地址作为该VLAN的网关,同时启动802.1Q.组网:路由器E0端口与交换机的上行trunk端口(第24端口)相连,交换机下行口划分3个VLAN,带若干主机.拓扑图如下：1.路由器的配置[Router][Router]inter e0[Router-Ethernet0]ip add 10.0.0.1 255.255.255.0[Router-Ethernet0]inter e0.1 //定义子接口E0.1[Router-Ethernet0.1]ip add 172.16.1.1 255.255.255.0[Router-Ethernet0.1]vlan-type dot1q vid 1 //指定以太网子接口属于VLAN1,此命令应用在以太网子接口上。

只有配置了该命令之后，以太网子接口才会根据配置的VLAN ID 号在以太网帧头中嵌入VLAN 标签，与该网口相连的交换机接口才能正确处理接收到的帧。

[Router-Ethernet0.1]inter e0.2 //定义子接口E0.2[Router-Ethernet0.2]ip add 172.16.2.1 255.255.255.0[Router-Ethernet0.2]vlan-type dot1q vid 2 //指定以太网子接口属于VLAN2[Router-Ethernet0.2]inter e0.3 //定义子接口E0.3[Router-Ethernet0.3]ip add 172.16.3.1 255.255.255.0[Router-Ethernet0.3]vlan-type dot1q vid 3 //指定以太网子接口属于VLAN3[Router-Ethernet0.3]inter e0[Router-Ethernet0]undo shut% Interface Ethernet0 is up[Router-Ethernet0] //用网线将E0端口连到S3026第24端口%19:46:32: Interface Ethernet0 changed state to UP%19:46:32: Line protocol ip on interface Ethernet0, changed state to UP%19:46:32: Line protocol ip on interface Ethernet0.1, changed state to UP%19:46:32: Line protocol ip on interface Ethernet0.2, changed state to UP%19:46:32: Line protocol ip on interface Ethernet0.3, changed state to UP2.交换机的配置sysEnter system view , return user view with Ctrl+Z.[Quidway]vlan 1[Quidway-vlan1]vlan 2[Quidway-vlan2]port ethernet 0/17 to eth 0/19 eth 0/22 //将第17至19端口，和第22端口加入VLAN2 [Quidway-vlan2]vlan 3[Quidway-vlan3]port eth 0/21 //将第21端口加入VLAN2[Quidway-vlan3]inter e0/24[Quidway-Ethernet0/24]port link-type trunk //将第24端口设为trunk口[Quidway-Ethernet0/24]port trunk permit vlan all//允许所有VLAN流量通过Please wait........................................... Done. [Quidway-Ethernet0/24]dis port trunk //检验TRUNK口配置Now, the following trunking ports exist:Ethernet0/24[Quidway-Ethernet0/24]dis vlan 2 //检验VLAN2的配置VLAN ID: 2VLAN Type: staticRoute Interface: not configuredDescription: VLAN 0002Tagged Ports:Ethernet0/24Untagged Ports:Ethernet0/17 Ethernet0/18 Ethernet0/19 Ethernet0/22[Quidway-Ethernet0/24]dis vlan 3 //检验VLAN3的配置VLAN ID: 3VLAN Type: staticRoute Interface: not configuredDescription: VLAN 0003Tagged Ports:Ethernet0/24Untagged Ports:Ethernet0/213.在工作站上检查网络是否连通。

现象描述:客户需求：交换机上划分VLAN，并在USG2130上做单臂路由，同时要求VLAN30能访问VLAN10、VLAN20；但是VLAN10和VLAN20都不能访问VLAN30。

原因分析:由于USG2130仅有一个三层接口WAN口，支持子接口的端口也是WAN口（即E0/0/0）,基于目前需求，现须将该端口作为内网接口。

再通过创建VLAN，将其中一个VLAN接口作为互联网接口。

若将各VLAN放在同一个区域，实现VLAN间访问控制比较复杂。

若将各VLAN 子接口划分到不同的区域，通过域间包滤的方式实现，既简单又可靠。

处理过程:重要配置如下：1、进入子接口，配置IP地址，并进行802.1Q封装。

[USG2130]int e0/0/0.1[USG2130-Ethernet0/0/0.1]description VLAN10[USG2130-Ethernet0/0/0.1]ip address 192.168.1.1 24[USG2130-Ethernet0/0/0.1]vlan-type dot1q 10[USG2130][USG2130]int e0/0/0.2[USG2130-Ethernet0/0/0.2]description VLAN20[USG2130-Ethernet0/0/0.2]ip add 192.168.2.1 24[USG2130-Ethernet0/0/0.2]vlan-type dot1q 20[USG2130]int e0/0/0.3[USG2130-Ethernet0/0/0.3]description VLAN30[USG2130-Ethernet0/0/0.3]ip add 192.168.3.1 24[USG2130-Ethernet0/0/0.3]vlan-type dot1q 302、创建用于连接互联网的VLAN，并配置IP。

[USG2130]vlan 3[USG2130-vlan3]description WAN[USG2130]int e1/0/0[USG2130-Ethernet1/0/0]port access vlan 3[USG2130]int vlan 3[USG2130-Vlanif3]description TO-INTERNET[USG2130-Vlanif3]ip add 100.100.100.1 303、自定义三个区域，并将各VLAN子接口加入区域，将Vlanif 3加入untrust区域[USG2130]firewall zone name lan1[USG2130-zone-lan1]set priority 60[USG2130-zone-lan1]add interface e0/0/0.1[USG2130]firewall zone name lan2[USG2130-zone-lan2]set priority 65[USG2130-zone-lan2]add interface e0/0/0.2[USG2130]firewall zone name lan3[USG2130-zone-lan3]set priority 70[USG2130-zone-lan3]add interface e0/0/0.3[USG2130]firewall zone untrust[USG2130-zone-untrust]add interface vlan34、创建用于VLAN间访问控制的ACL,并应用于VLAN所在区域间。

华为路由与交换单臂路由实验一、拓扑图二、场景企业内部网络通常会通过划分不同的VLAN来隔离不同部门之间的二层通信，并保证各部门间的信息安全。

但是由于业务需要，部分部门之间需要实现跨VLAN通信，网络管理员决定借助路由器，通过配置单臂路由实现pc1与pc2之间跨VLAN通信的需求。

三、说明1、单臂路由所有的配置基本都在路由器上完成，路由器的性能大小决定了它的处理能力。

四、实验环境说明Pc1于pc2模拟不通vlan下的客户电脑，sw1为接入交换机，AR1为对外互联路由器，AR2模拟运营商网络。

五、实验步骤1、配置交换机vlan，使pc1与pc2连入网络#创建VLANvlan batch 10 20#进入端口配置相关信息#与路由器互联接口interface Ethernet0/0/1port link-type trunkport trunk allow-pass vlan 2 to 4094#与pc1互联接口interface Ethernet0/0/2port link-type accessport default vlan 10#与pc2互联接口interface Ethernet0/0/3port link-type accessport default vlan 202、配置路由器#配置与交换机互联接口的子接口，并配置ip地址interface GigabitEthernet0/0/1.1dot1q termination vid 10 ---打上vlan 标记ip address 192.168.10.1 255.255.255.0arp broadcast enable ---arp广播功能开启#interface GigabitEthernet0/0/1.2dot1q termination vid 20 ---打上vlan 标记ip address 192.168.20.1 255.255.255.0arp broadcast enable ---arp广播功能开启六、检测连通性1、ping 网关3、ping pc2七、结果分属不同的vlan可以进行通信，实验成功。

如何配置华为单臂路由推荐文章华为5700交换机dhcp怎么配置热度：华为usg防火墙基本配置命令有哪些热度：华为单臂路由的配置方法步骤图热度：华为交换机ospf的配置方法步骤热度：华为交换机配置的命令有哪些热度：华为的产品主要涉及通信网络中的交换网络、传输网络、无线及有线固定接入网络和数据通信网络及无线终端产品,那么你知道如何配置华为单臂路由吗?下面是店铺整理的一些关于如何配置华为单臂路由的相关资料，供你参考。

配置华为单臂路由的方法：1. 实验拓扑使用ENSP模拟器(版本V100R002C00 1.2.00.350)2. 实验需求1) PC1和PC3属于VLAN 102) PC2和PC4属于VLAN 203) 全网互通3. 实验步骤1. IP规划PC1：192.168.10.10/24 PC3：192.168.10.30/24PC2：192.168.20.20/24 PC4：192.168.20.40/24AR1：g0/0/1.10——192.168.10.1/24g0/0/1.20 ——192.168.20.1/24g0/0/1.10、g0/0/1.20//代表g0/0/1下的两个子接口2. 配置脚本a) 完成需求1、2.LSW1：[LSW1]vlan bat 1020//同时增加vlan10和vlan20[LSW1]int e0/0/1[LSW1-Ethernet0/0/1]portlink-type access //把接口设为access口[LSW1-Ethernet0/0/1]portdefault vlan 10 //默认此接口允许vlan10通过[LSW1-Ethernet0/0/1]inte0/0/2[LSW1-Ethernet0/0/1]portlink-type access[LSW1-Ethernet0/0/2]portdefault vlan 20LSW2：[LSW2]vlan bat 10 20[LSW2]inte0/0/3[LSW2-Ethernet0/0/3]portlink-type access[LSW2-Ethernet0/0/3]portdefault vlan 10[LSW2-Ethernet0/0/3]inte0/0/4[LSW2-Ethernet0/0/4]portlink-type access[LSW2-Ethernet0/0/4]portdefault vlan 20b) 将两台交换机之间设为trunk(中继)口LSW1：[LSW1]int g0/0/2[LSW1-GigabitEthernet0/0/2]portlink-type trunk //把这个接口设为Trunk口[LSW1-GigabitEthernet0/0/2]porttrunk allow-pass vlan 10 20 //让这个接口允许vlan10和vlan20通过。

昆明理工大学信息工程与自动化学院学生实验报告（2013 —2014 学年第 2 学期）课程名称：网络工程及应用开课教室：信自楼442 2014年6月5日年级：2011级专业：计算机科学与技术班级：计科111学号：姓名：实验名称：单臂路由器配置指导教师：邓辉一、实验目的及内容熟悉华为中低端交换机和路由器的基本配置，熟悉单臂路由配置过程和原理。

二、实验网络拓扑结构三、所用仪器、材料（设备名称、型号、规格等或使用软件）4台PC，一台二层交换机，一台路由器。

四、实验方法、步骤1.硬件连接，按图完成网络连接；控制线的连接要求，PC1控制路由器，PC2控制交换机，要求在拓扑图上记录PC机实际的设备编号，PC机的网线对应的跳线架上的编号。

拓扑图检查无误后方可进行后面的实验步骤。

2.清除交换机和路由器现有的配置，重启交换机和路由器。

SW1：RT1：3.为4台PC设置IP地址和网关，验证相互之间能否ping通（截屏配置）。

PC1:IP：192.168.10.1/24GW：192.168.10.7PC2：IP：192.168.20.1/24GW：192.168.20.7PC3：IP：192.168.10.2/24GW：192.168.10.7PC4：IP：192.168.20.2/24GW：192.168.20.7P C1和PC3通，PC2和PC4通，其余情况不通①PC1（192.168.10.1）②PC2（192.168.20.1）③PC3（192.168.10.2）④PC4（192.168.20.2）4.在交换机上进行vlan划分，创建vlan2 和vlan3，并把连接4台PC的相应端口划分到相应vlan，验证相互之间能否ping通。

记录命令和输出SW1:①将e2，e4端口划分到vlan2中5.在与路由器相连接的交换机端口进行trunk配置，并允许所有vlan通过。

记录命令和输出SW1:②dis cu检查配置6.在与交换机连接的路由器端口做两个子接口配置，子接口分别为.1和.2。

任务说明：两边单臂路由，Switch 1 三层路由Router 1 eigrg路由，Router 2 ，3, 4 ospf路由，2、3区域0。

3, 4 区域1，Router 2 双向重分发。

R1-----------------system-viewuser-interface console 0idle-timeout 0 0quitsysname R1interface g0/0/0.1control-vid 10 dot1q-terminationdot1q termination vid 10arp broadcast enableip address 10.1.1.254 24interface g0/0/0.2control-vid 20 dot1q-terminationdot1q termination vid 20arp broadcast enableip address 20.1.1.254 24qint s0/0/0ip add 172.16.12.1 24quitripversion 2un summarynetwork 10.0.0.0net 20.0.0.0net 172.16.0.0R2----------------------system-viewuser-interface console 0idle-timeout 0 0quitsysname R2int s0/0/0ip add 172.16.12.2 24int s0/0/1ip add 172.16.23.2 24qrouter id 2.2.2.2ospf 1area 0network 172.16.23.2 0.0.0.0 qripversion 2un summarynetwork 172.16.0.0import-route ospf cost 1 ospf 1import-route rip cost 2R3----------------------------- system-viewuser-interface console 0idle-timeout 0 0quitsysname R3int s0/0/1ip add 172.16.23.3 24int s0/0/2ip add 172.16.34.3 24qrouter id 3.3.3.3ospf 1area 0net 172.16.23.3 0.0.0.0 area 2net 172.16.34.3 0.0.0.0qR4---------------------------system-viewuser-interface console 0idle-timeout 0 0quitsysname R4interface e0/0/0.1control-vid 30 dot1q-termination dot1q termination vid 30arp broadcast enableip address 192.168.30.254 24 interface e0/0/0.2control-vid 40 dot1q-termination dot1q termination vid 40arp broadcast enableip address 192.168.40.254 24qint s0/0/2ip add 172.16.34.4 24qrouter id 4.4.4.4ospf 1area 1net 172.16.34.4 0.0.0.0net 192.168.30.254 0.0.0.0net 192.168.40.254 0.0.0.0S1--------------------------system-viewuser-interface console 0idle-timeout 0 0quitsysname S1int g0/0/1port link-type accessport default vlan 10int g0/0/2port link-type accessport default vlan 20interface g0/0/3port link-type trunkport trunk allow-pass vlan allqvlan batch 10 20interface vlanif 10ip add 10.1.1.254 24 interface vlanif 20ip add 20.1.1.254 24S4------------------------- system-viewuser-interface console 0 idle-timeout 0 0quitsysname S4interface eth-trunk 1int g0/0/1eth-trunk 1int g0/0/2eth-trunk 1quitvlan batch 30 40interface et0/0/2port link-type accessport default vlan 30 interface et0/0/3port link-type accessport default vlan 40 interface ethernet 0/0/1 port link-type trunkport trunk allow-pass vlan all quitinterface Eth-Trunk 1port link-type trunkport trunk allow-pass vlan all R5------------------------- system-viewuser-interface console 0 idle-timeout 0 0quitsysname S5vlan batch 30 40interface et0/0/3port link-type accessport default vlan 30 interface et0/0/4port link-type accessport default vlan 40quitinterface eth-trunk 1 trunkport g0/0/1 trunkport g0/0/2quitinterface Eth-Trunk 1port link-type trunkport trunk allow-pass vlan all S3- --- S2-----无需配置。

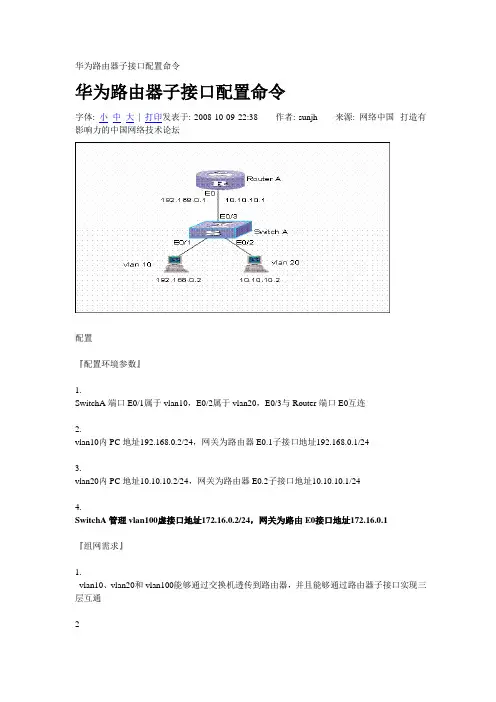

华为路由器子接口配置命令华为路由器子接口配置命令字体: 小中大| 打印发表于: 2008-10-09 22:38 作者: sunjh 来源: 网络中国--打造有影响力的中国网络技术论坛配置『配置环境参数』1.SwitchA端口E0/1属于vlan10，E0/2属于vlan20，E0/3与Router端口E0互连2.vlan10内PC地址192.168.0.2/24，网关为路由器E0.1子接口地址192.168.0.1/243.vlan20内PC地址10.10.10.2/24，网关为路由器E0.2子接口地址10.10.10.1/244.SwitchA管理vlan100虚接口地址172.16.0.2/24，网关为路由E0接口地址172.16.0.1『组网需求』1.vlan10、vlan20和vlan100能够通过交换机透传到路由器，并且能够通过路由器子接口实现三层互通2数据配置步骤『交换机配合路由器子接口数据配置流程』一般来说交换机与路由器子接口配合，都因为交换机是二层交换机，没有三层路由功能，通过路由器终结二层交换机透传过来的vlan数据包，实现三层互通，是此类组网的主要目的。
