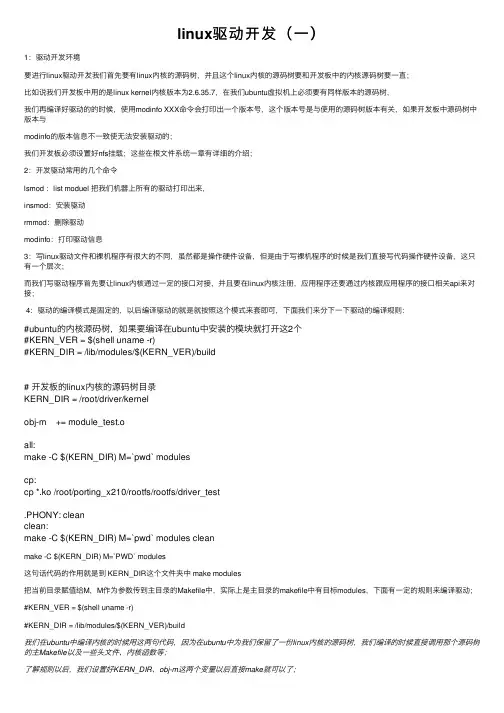

linux驱动开发（⼀）1：驱动开发环境要进⾏linux驱动开发我们⾸先要有linux内核的源码树，并且这个linux内核的源码树要和开发板中的内核源码树要⼀直；⽐如说我们开发板中⽤的是linux kernel内核版本为2.6.35.7，在我们ubuntu虚拟机上必须要有同样版本的源码树，我们再编译好驱动的的时候，使⽤modinfo XXX命令会打印出⼀个版本号，这个版本号是与使⽤的源码树版本有关，如果开发板中源码树中版本与modinfo的版本信息不⼀致使⽆法安装驱动的；我们开发板必须设置好nfs挂载；这些在根⽂件系统⼀章有详细的介绍；2：开发驱动常⽤的⼏个命令lsmod ：list moduel 把我们机器上所有的驱动打印出来，insmod：安装驱动rmmod：删除驱动modinfo：打印驱动信息3：写linux驱动⽂件和裸机程序有很⼤的不同，虽然都是操作硬件设备，但是由于写裸机程序的时候是我们直接写代码操作硬件设备，这只有⼀个层次；⽽我们写驱动程序⾸先要让linux内核通过⼀定的接⼝对接，并且要在linux内核注册，应⽤程序还要通过内核跟应⽤程序的接⼝相关api来对接；4：驱动的编译模式是固定的，以后编译驱动的就是就按照这个模式来套即可，下⾯我们来分下⼀下驱动的编译规则：#ubuntu的内核源码树，如果要编译在ubuntu中安装的模块就打开这2个#KERN_VER = $(shell uname -r)#KERN_DIR = /lib/modules/$(KERN_VER)/build# 开发板的linux内核的源码树⽬录KERN_DIR = /root/driver/kernelobj-m += module_test.oall:make -C $(KERN_DIR) M=`pwd` modulescp:cp *.ko /root/porting_x210/rootfs/rootfs/driver_test.PHONY: cleanclean:make -C $(KERN_DIR) M=`pwd` modules cleanmake -C $(KERN_DIR) M=`PWD` modules这句话代码的作⽤就是到 KERN_DIR这个⽂件夹中 make modules把当前⽬录赋值给M，M作为参数传到主⽬录的Makefile中，实际上是主⽬录的makefile中有⽬标modules，下⾯有⼀定的规则来编译驱动；#KERN_VER = $(shell uname -r)#KERN_DIR = /lib/modules/$(KERN_VER)/build我们在ubuntu中编译内核的时候⽤这两句代码，因为在ubuntu中为我们保留了⼀份linux内核的源码树，我们编译的时候直接调⽤那个源码树的主Makefile以及⼀些头⽂件、内核函数等；了解规则以后，我们设置好KERN_DIR、obj-m这两个变量以后直接make就可以了；经过编译会得到下⾯⼀些⽂件：下⾯我们可以使⽤lsmod命令来看⼀下我们ubuntu机器现有的⼀些驱动可以看到有很多的驱动，下⾯我们使⽤insmod XXX命令来安装驱动，在使⽤lsmod命令看⼀下实验现象可以看到我们刚才安装的驱动放在了第⼀个位置；使⽤modinfo来打印⼀下驱动信息modinfo xxx.ko这⾥注意vermagic 这个的1.8.0-41是你⽤的linux内核源码树的版本号，只有这个编译的版本号与运⾏的linux内核版本⼀致的时候，驱动程序才会被安装注意license：GPL linux内核开元项⽬的许可证⼀般都是GPL这⾥尽量设置为GPL，否则有些情况下会出现错误；下⾯使⽤rmmod xxx删除驱动；-------------------------------------------------------------------------------------5：下⾯我们分析⼀下驱动。
嵌入式Linux驱动开发教程PDF嵌入式Linux驱动开发教程是一本非常重要和实用的教材，它主要介绍了如何在Linux操作系统上开发嵌入式硬件设备的驱动程序。
嵌入式系统是指将计算机系统集成到其他设备或系统中的特定应用领域中。
嵌入式设备的驱动程序是连接操作系统和硬件设备的关键接口，所以对于嵌入式Linux驱动开发的学习和理解非常重要。
嵌入式Linux驱动开发教程通常包括以下几个主要的内容：1. Linux驱动程序的基础知识：介绍了Linux设备模型、Linux内核模块、字符设备驱动、块设备驱动等基本概念和原理。
2. Linux驱动编程的基本步骤：讲解了如何编译和加载Linux内核模块，以及编写和注册设备驱动程序所需的基本代码。
3. 设备驱动的数据传输和操作：阐述了如何通过驱动程序与硬件设备进行数据的传输和操作，包括读写寄存器、中断处理以及与其他设备的通信等。
4. 设备驱动的调试和测试：介绍了常用的驱动调试和测试技术，包括使用调试器进行驱动程序的调试、使用模拟器进行驱动程序的测试、使用硬件调试工具进行硬件和驱动的联合调试等。
通常，嵌入式Linux驱动开发教程的PDF版本会提供示例代码、实验步骤和详细的说明，以帮助读者更好地理解和掌握嵌入式Linux驱动开发的核心技术和要点。
读者可以通过跟随教程中的示例代码进行实际操作和实验，深入了解和体验嵌入式Linux驱动开发的过程和方法。
总之，嵌入式Linux驱动开发教程是一本非常重要和实用的教材，对于想要在嵌入式领域从事驱动开发工作的人员来说，具有非常重要的指导作用。
通过学习嵌入式Linux驱动开发教程，读者可以系统地了解和学习嵌入式Linux驱动开发的基本原理和技术，提高自己在嵌入式Linux驱动开发方面的能力和水平。
如何在Linux系统中安装驱动程序Linux系统作为一个开源的操作系统，广泛应用于各种设备和领域。
而安装驱动程序是在Linux系统中使用外部硬件设备的关键步骤之一。
在本文中，我们将学习如何在Linux系统中安装驱动程序的方法和步骤。
1. 检查硬件设备在安装驱动程序之前，首先需要确定硬件设备的型号和制造商。
可以通过查询设备的型号或者查看设备的相关文档来获取这些信息。
这是非常重要的，因为不同的设备可能需要不同的驱动程序来正确地工作。
2. 更新系统在安装驱动程序之前，确保你的Linux系统已经是最新的状态。
可以通过在终端中运行以下命令来更新系统：```sudo apt-get updatesudo apt-get upgrade```更新系统可以确保你拥有最新的软件包和驱动程序，以获得更好的兼容性和性能。
3. 查找合适的驱动程序一般来说，大部分硬件设备的驱动程序都可以在Linux系统的软件仓库中找到。
可以通过使用包管理器（如apt、yum等）来查找并安装合适的驱动程序。
运行以下命令来搜索并安装特定的驱动程序：```sudo apt-cache search 驱动程序名称sudo apt-get install 驱动程序名称```注意替换“驱动程序名称”为具体的驱动程序名称。
安装驱动程序可能需要输入管理员密码和确认安装。
如果你无法在软件仓库中找到合适的驱动程序，可以转向设备的制造商网站或者开源社区来获取。
下载驱动程序后，根据驱动程序提供的文档和说明来安装。
4. 编译和安装驱动程序有些驱动程序可能需要手动编译和安装。
在这种情况下，你需要确保你的系统已经安装了编译工具（如GCC、make等）。
在终端中切换到驱动程序所在的目录，并按照以下步骤进行编译和安装：```./configuremakesudo make install```以上命令将分别进行配置、编译和安装驱动程序。
在进行安装之前，可能需要输入一些配置选项或者确认安装。
⼀、如何编写LinuxPCI驱动程序PCI的世界是⼴阔的，充满了(⼤部分令⼈不快的)惊喜。
由于每个CPU体系结构实现不同的芯⽚集，并且PCI设备有不同的需求(“特性”)，因此Linux内核中的PCI⽀持并不像⼈们希望的那么简单。
这篇简短的⽂章介绍⽤于PCI设备驱动程序的Linux APIs。
1.1 PCI驱动程序结构PCI驱动程序通过pci_register_driver()在系统中"发现"PCI设备。
事实上，恰恰相反。
当PCI通⽤代码发现⼀个新设备时，具有匹配“描述”的驱动程序将被通知。
详情如下。
pci_register_driver()将设备的⼤部分探测留给PCI层，并⽀持在线插⼊/删除设备[因此在单个驱动程序中⽀持热插拔PCI、CardBus和Express-Card]。
pci_register_driver()调⽤需要传⼊⼀个函数指针表，从⽽指⽰驱动程序的更⾼⼀级结构体。
⼀旦驱动程序知道了⼀个PCI设备并获得了所有权，驱动程序通常需要执⾏以下初始化:启⽤设备请求MMIO / IOP资源设置DMA掩码⼤⼩(⽤于⼀致性DMA和流式DMA)分配和初始化共享控制数据(pci_allocate_coherent())访问设备配置空间(如果需要)注册IRQ处理程序(request_irq())初始化non-PCI(即LAN/SCSI/等芯⽚部分)启⽤DMA /处理引擎当使⽤设备完成时，可能需要卸载模块，驱动程序需要采取以下步骤:禁⽌设备产⽣irq释放IRQ (free_irq())停⽌所有DMA活动释放DMA缓冲区(包括流式DMA和⼀致性DMA)从其他⼦系统注销(例如scsi或netdev)释放MMIO / IOP资源禁⽤该设备下⾯⼏节将介绍这些主题中的⼤部分。
其余部分请查看LDD3或<linux/pci.h>。
如果PCI⼦系统没有配置(没有设置CONFIG_PCI)，下⾯描述的⼤多数PCI函数都被定义为内联函数，要么完全空，要么只是返回⼀个适当的错误代码，以避免在驱动程序中出现⼤量ifdefs。

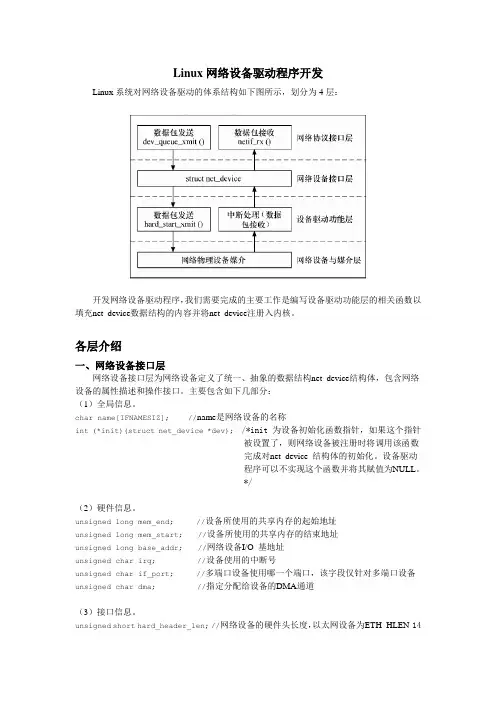

Linux网络设备驱动程序开发Linux系统对网络设备驱动的体系结构如下图所示，划分为4层：开发网络设备驱动程序，我们需要完成的主要工作是编写设备驱动功能层的相关函数以填充net_device数据结构的内容并将net_device注册入内核。
各层介绍一、网络设备接口层网络设备接口层为网络设备定义了统一、抽象的数据结构net_device结构体，包含网络设备的属性描述和操作接口。
主要包含如下几部分：（1）全局信息。
char name[IFNAMESIZ]; //name是网络设备的名称int (*init)(struct net_device *dev); /*init 为设备初始化函数指针，如果这个指针被设置了，则网络设备被注册时将调用该函数完成对net_device 结构体的初始化。
设备驱动程序可以不实现这个函数并将其赋值为NULL。
*/（2）硬件信息。
unsigned long mem_end; //设备所使用的共享内存的起始地址unsigned long mem_start; //设备所使用的共享内存的结束地址unsigned long base_addr; //网络设备I/O 基地址unsigned char irq; //设备使用的中断号unsigned char if_port; //多端口设备使用哪一个端口，该字段仅针对多端口设备unsigned char dma; //指定分配给设备的DMA通道（3）接口信息。
unsigned short hard_header_len; //网络设备的硬件头长度，以太网设备为ETH_HLEN-14unsigned short type; //接口的硬件类型unsigned mtu; //最大传输单元（MTU）unsigned char dev_addr[MAX_ADDR_LEN]; //存放设备的硬件地址unsigned char broadcast[MAX_ADDR_LEN]; /*存放设备的广播地址, 以太网设备的广播地址为6个0xFF。
