太阳能电池刻蚀

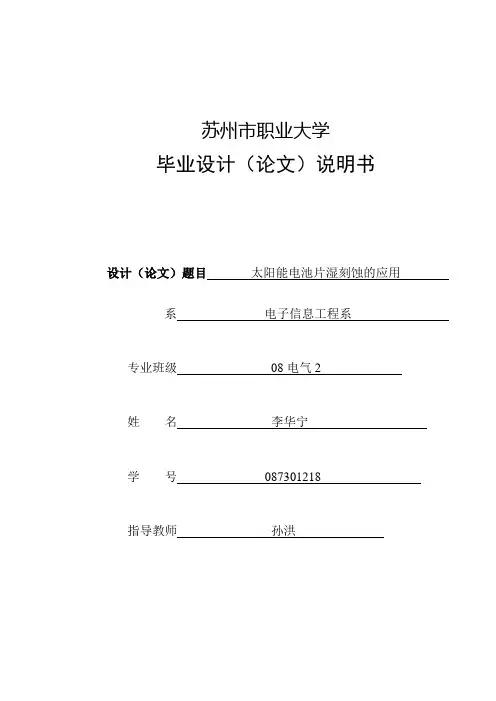

苏州市职业大学毕业设计（论文）说明书设计（论文）题目太阳能电池片湿刻蚀的应用系电子信息工程系专业班级08电气2姓名李华宁学号*********指导教师孙洪年月日太阳能电池片湿刻蚀的应用摘要湿刻就是湿法刻蚀，它是一种刻蚀方法，主要在较为平整的膜面上刻出绒面，从而增加光程，减少光的反射，刻蚀可用稀释的盐酸等。

湿法刻蚀是将刻蚀材料浸泡在腐蚀液内进行腐蚀的技术。

它是一种纯化学刻蚀，具有优良的选择性，刻蚀完当前薄膜就会停止，而不会损坏下面一层其他材料的薄膜。

着重研究各种化学品的流量对电池片刻蚀深度的影响。

首先查看各种资料，掌握本课题相关的知识:通过对氢氟酸，硝酸，盐酸，氢氧化钠等化学品流量，温度，湿度等对太阳能电池片的影响。

通过技术软件分析，优化工艺参数，得到最优参数。

关键词：湿法刻蚀；腐蚀；流量；太阳能电池Solar cell wet etching applicationAbstractWet carved is wet etching, it is a kind of etching method, mainly in the relatively flat membrane surface, thereby increasing suede carving out process, reduce light light reflection, etching available dilute hydrochloric acid etc. Wet etching is will etching materials soaked in a mordant within the corrosion of technology. It is a kind of pure chemical etching, has excellent selectivity, etching the current film will cease, and won't damaged following a layer of film to other materials. Research on various chemicals to the flow the influence of battery piece etching depth. First check all kinds of material, grasps this topic relevant knowledge: by hydrofluoric acid, nitric acid, hydrochloric acid, sodium hydroxide etc chemicals flow, temperature, humidity and so on the influence of solar cell. Through technology software analysis, optimization of process parameters, obtain optimal parameters.Keyword:wet etching; Corrosion; Flow; Solar battery目录摘要 (1)目录 (3)第一章前言 (5)第二章湿法刻蚀及成长工艺 (8)2.1湿法刻蚀的基本过程 (8)2.2 主要的化学反应 (8)2.3 湿法刻蚀的生长工艺 (8)2.3.1湿法刻蚀的定义 (8)2.3.2 湿法刻蚀的原理 (8)第三章刻蚀的应用 (10)3.1 湿法刻蚀硅 (10)3.2 湿法刻蚀二氧化硅 (11)3.3 湿法刻蚀氮化硅 (11)3.4 湿法刻蚀铝 (12)3.5 图形生成的LIFT－OFF技术 (12)3.5.1 Lift-off的原理 (12)3.5.2 Lift-off的好处 (13)3.5.3 为lift-off而作的模板层 (13)3.5.4 lift-off工艺过程 (13)第四章刻蚀的重要参数 (15)4.1 刻蚀速率 (15)4.2 刻蚀剖面 (15)4.3 刻蚀偏差 (15)4.4 选择比 (15)4.5 均匀性 (16)4.6 残留物 (16)4.7 聚合物 (17)4.8 等离子体诱导损伤 (17)4.9 颗粒沾污 (17)第五章湿法刻蚀工艺技术 (18)5.1 简述 (18)5.2 湿法刻蚀 (18)5.3 湿法刻蚀的过程 (18)5.4 二氧化硅的湿法刻蚀 (18)5.4.1 影响腐蚀质量的因素 (19)5.5 硅的刻蚀 (19)第六章刻蚀技术新进展 (21)6.1 四甲基氢氧化铵(TMAH)湿法刻蚀 (21)6．2 软刻蚀 (21)6.3 终点检测 (22)6.3.1光学放射频谱分析 (22)6.3.2激光干涉测量 (22)6.3.3质谱分析法 (23)参考文献 (24)致谢 (25)第一章前言湿刻就是湿法刻蚀：是刻蚀的一种方法,其他的有干刻蚀，等离子刻蚀等。

制绒质量问题：1、水片；出现原因：硅片在设备内部过工艺时发生破碎，造成此道后继的硅片出现连片；解决方法：将带水的硅片取出，用纯水清洗干净，放在片盒中置于M07模组后面晾干，同时用干净的无尘布将出现水片的的滚轮与卸载机械手的皮带擦拭干净，防止后继干燥的硅片再次被滴落在设备上的水污染；将水片晾干后，M2循环泵停，再过一次氢氧化钾与M6槽；2、黄斑片出现原因：多孔硅没有去除干净，M4槽的液位低浸没不到硅片或者是M4槽的电导率低，或者氢氧化钾量不足造成解决方法：将出现问题的硅片卡下，检查设备有无问题，电导率与药液的浓度是否正确，同样不过氢氟酸与硝酸，只过氢氧化钾与M6槽3、亮片出现原因：出现亮片很多都是在做再利用时候出现，由于腐蚀量过多造成解决方法：将亮片卡下，作为不合格片上交二级库；4、做再利用时出现水片的处理方法在做再利用时出现水片，切忌不能在M2循环泵没关闭的情况下直接投入，否则会造成出现亮片5、腐蚀量不合格的硅片：（1）、腐蚀量低的硅片，上下表面可能会比较暗，感觉就像扩散后的硅片出现原因：M2槽内药液浓度低，带速过高，温度过低，液位不足等都有可能造成硅片腐蚀不足；解决方法：将出现问题的硅片卡下，上交二级库作为再利用片（2）、腐蚀量过高的硅片，可能会出现上下表面均有暗纹，并且暗纹很多；也有可能会出现发亮的硅片；出现原因：M2槽药液浓度过高，带速过低，温度过高造成腐蚀量过高解决方法：将出现问题的硅片卡下，上报跟班技术员；如果是硅片双面制绒，可能是氢氟酸含量过多造成；如果是发亮的硅片可能是硝酸浓度过高造成；6、白斑片，硅片表面有一块快的白斑出现原因：可能是M2槽后的风刀压力太大，将药液吹干成盐造成解决方法：调整风刀压力7、水点片，当硅片从M7出来后可能会带有一些小水滴在上面出现原因：M7的风刀没有将硅片吹干解决方法：停机，检查风刀是否给堵塞住造成；湿法刻蚀工序其实一段时间以来，出了不少工艺上的问题，主要体现在：●腐蚀量低；主要表现在：㈠维护完，新配药液，没有充分的激活，药液里面的NO2离子不足，解决方法：可以放一些碎片在药液槽内进行激活，也可以将一些NaNO2放入药液槽，增加药液的活性，直到腐蚀量达到工艺要求，抑或是手动去添加3-5L的HF 去解决腐蚀量低的问题，此种情况需要不断的去测试腐蚀量，直到腐蚀量稳定后，才能生产。

太阳能电池片的生产工艺流程分为硅片检测——表面制绒——扩散制结——去磷硅玻璃——等离子刻蚀——镀减反射膜——丝网印刷——快速烧结等。

具体介绍如下：一、硅片检测硅片是太阳能电池片的载体，硅片质量的好坏直接决定了太阳能电池片转换效率的高低，因此需要对来料硅片进行检测。

该工序主要用来对硅片的一些技术参数进行在线测量，这些参数主要包括硅片表面不平整度、少子寿命、电阻率、P/N型和微裂纹等。

该组设备分自动上下料、硅片传输、系统整合部分和四个检测模块。

其中，光伏硅片检测仪对硅片表面不平整度进行检测,同时检测硅片的尺寸和对角线等外观参数；微裂纹检测模块用来检测硅片的内部微裂纹；另外还有两个检测模组，其中一个在线测试模组主要测试硅片体电阻率和硅片类型，另一个模块用于检测硅片的少子寿命。

在进行少子寿命和电阻率检测之前，需要先对硅片的对角线、微裂纹进行检测，并自动剔除破损硅片。

硅片检测设备能够自动装片和卸片，并且能够将不合格品放到固定位置，从而提高检测精度和效率。

二、表面制绒单晶硅绒面的制备是利用硅的各向异性腐蚀，在每平方厘米硅表面形成几百万个四面方锥体也即金字塔结构。

由于入射光在表面的多次反射和折射，增加了光的吸收，提高了电池的短路电流和转换效率。

硅的各向异性腐蚀液通常用热的碱性溶液，可用的碱有氢氧化钠，氢氧化钾、氢氧化锂和乙二胺等。

大多使用廉价的浓度约为1%的氢氧化钠稀溶液来制备绒面硅，腐蚀温度为70-85℃。

为了获得均匀的绒面，还应在溶液中酌量添加醇类如乙醇和异丙醇等作为络合剂，以加快硅的腐蚀。

制备绒面前，硅片须先进行初步表面腐蚀，用碱性或酸性腐蚀液蚀去约20～25μm，在腐蚀绒面后，进行一般的化学清洗。

经过表面准备的硅片都不宜在水中久存，以防沾污，应尽快扩散制结。

三、扩散制结太阳能电池需要一个大面积的PN结以实现光能到电能的转换，而扩散炉即为制造太阳能电池PN结的专用设备。

管式扩散炉主要由石英舟的上下载部分、废气室、炉体部分和气柜部分等四大部分组成。

光伏电池刻蚀原理
光伏电池是一种利用光能转化为电能的装置，其核心部件就是光伏电池片。

而光伏电池片的制作过程中，刻蚀技术起着至关重要的作用。

那么，光伏电池刻蚀是如何进行的呢？下面就让我们来揭开刻蚀的神秘面纱。

刻蚀技术是通过化学反应来去除光伏电池片表面一定厚度的材料，以达到制作所需结构的目的。

在光伏电池片的制作过程中，刻蚀主要分为湿法刻蚀和干法刻蚀两种方式。

湿法刻蚀是指通过溶液中的化学反应来去除电池片表面的材料。

在湿法刻蚀过程中，首先需要选择合适的刻蚀液，常见的有盐酸、氢氟酸等。

然后，将待刻蚀的电池片浸泡在刻蚀液中，使其表面受到刻蚀。

不同的刻蚀液对应不同的刻蚀速率，因此需要根据需要调整刻蚀时间，以控制刻蚀深度。

干法刻蚀则是利用气体或等离子体来去除电池片表面的材料。

在干法刻蚀过程中，首先需要将电池片置于刻蚀室中，然后通过加热或施加高频电场等方式激活刻蚀气体，使其与电池片表面发生反应。

刻蚀气体会将电池片表面的材料剥离，并排出刻蚀室外。

通过刻蚀技术，可以实现对光伏电池片表面形貌的精确控制，从而提高光伏电池的光吸收能力和转换效率。

刻蚀可以去除电池片表面的微结构缺陷，使其表面更加光滑。

同时，刻蚀还可以调节电池片的厚度，以达到最佳的光吸收效果。

总的来说，光伏电池刻蚀是一项重要的制造技术，通过刻蚀可以改善光伏电池片的光吸收能力和转换效率。

无论是湿法刻蚀还是干法刻蚀，都需要精确控制刻蚀参数，以实现最佳的刻蚀效果。

随着技术的不断发展，相信光伏电池的制造技术也会越来越先进，为人类提供更多清洁能源。

太阳能电池片生产流程解析一、概念太阳能电池：就是将太阳能转化为电能的半导体器件。

二、工艺流程太阳能电池工艺流程：清洗制绒→扩散→刻蚀→去PSG→ PECVD→丝网印刷→烧结→测试分档→分选→包装（一）、制绒和清洗硅片表面处理的目的：去除硅片表面的机械损伤层，清除表面油污和金属杂质，形成起伏不平的绒面，增加硅片对太阳光的吸收效率。

绒面腐蚀原理：利用低浓度碱溶液对晶体硅在不同晶体取向上具有不同腐蚀速率的各向异性腐蚀特性，在硅片表面腐蚀形成角锥体密布的表面形貌，就称为表面织构化。

角锥体四面全是由〈111〉面包围形成，反应式为：Si+2NaOH+H2O →NaSiO3+2H2↑制备绒面的目的：减少光的反射率，提高短路电流（Isc），最终提高电池的光电转换效率。

陷光原理：当光入射到一定角度的斜面，光会反射到另一角度的斜面，形成二次或者多次吸收，从而增加吸收率。

影响绒面质量的关键因素：1.NaOH浓度 2.异丙醇浓度 3.制绒槽内硅酸钠的累计量 4. 制绒腐蚀的温度 5.制绒腐蚀时间的长短 6.槽体密封程度7.异丙醇的挥发程度化学清洗原理HF去除硅片表面氧化层：SiO2 + 6HF → H2[SiF6] + 2H2OHCl去除硅片表面金属杂质：盐酸具有酸和络合剂的双重作用，氯离子能与Pt2+、Au3+、 Ag+、Cu+、Cd2+、Hg2+等金属离子形成可溶于水的络合物。

★注意事项NaOH、HCl、HF都是强腐蚀性的化学药品，其固体颗粒、溶液、蒸汽会伤害到人的皮肤、眼睛、呼吸道，所以操作人员要按照规定穿戴防护服、防护面具、防护眼镜、长袖胶皮手套。

一旦有化学试剂伤害了员工的身体，马上用纯水冲洗30分钟，送医院就医。

（二）、扩散太阳电池制造的核心工序——PN结（太阳电池的心脏）扩散的目的：形成PN结太阳能电池磷扩散方法1.三氯氧磷（POCl3）液态源扩散2.喷涂磷酸水溶液后链式扩散3.丝网印刷磷浆料后链式扩散，现大多采用的是第一种方法。

太阳能电池刻蚀原理太阳能电池是一种将太阳能直接转化为电能的装置，它起到了关键的作用，使得可再生能源的利用成为可能。

而太阳能电池的核心部件就是光伏电池芯片。

光伏电池芯片是由多层材料组成的薄片，其中的刻蚀工艺在制造过程中起到了至关重要的作用。

刻蚀是一种通过化学或物理手段将材料表面的一部分去除的加工方法。

在太阳能电池的制造过程中，刻蚀被广泛应用于光伏电池芯片的制备。

刻蚀的目的是为了改变材料的形状、尺寸和性能，从而提高光伏电池的效率。

在太阳能电池的制造中，常用的刻蚀方法有湿法刻蚀和干法刻蚀两种。

湿法刻蚀是利用化学溶液对材料表面进行腐蚀，以达到改变表面形态的目的。

干法刻蚀则是通过高能离子束或者等离子体对材料进行加工，使其表面发生形貌的变化。

光伏电池芯片的刻蚀主要是为了增加其表面积，从而增强光伏效应。

太阳能电池的工作原理是通过光子的能量激发材料中的电子，使其跃迁到导电层，形成电流。

而光伏电池芯片的表面积越大，能够吸收太阳光的能力就越强，从而产生的电流也就越大。

在制造光伏电池芯片时，刻蚀可以通过控制刻蚀液的浓度、温度和刻蚀时间来实现。

刻蚀液中的化学物质会与材料表面的原子相互作用，使其发生腐蚀。

通过调整刻蚀液的参数，可以控制刻蚀速率和刻蚀深度，从而达到理想的刻蚀效果。

刻蚀过程中还需要考虑材料的选择和掩膜的设计。

材料的选择要考虑其对刻蚀液的耐蚀性和刻蚀速率的影响。

而掩膜的设计则是为了保护不需要刻蚀的区域，防止刻蚀液对芯片其他部分的损伤。

刻蚀技术的发展对太阳能电池的制造起到了重要的推动作用。

通过刻蚀工艺的优化，可以实现光伏电池芯片表面的微纳结构调控，提高光的吸收能力，增加电流输出，从而提高太阳能电池的转化效率。

刻蚀是太阳能电池制造中不可或缺的工艺之一。

通过刻蚀，可以改变光伏电池芯片的表面形态和性能，提高光的吸收能力，增加电流输出。

刻蚀技术的不断发展和优化将进一步推动太阳能电池的性能提升和应用拓展。

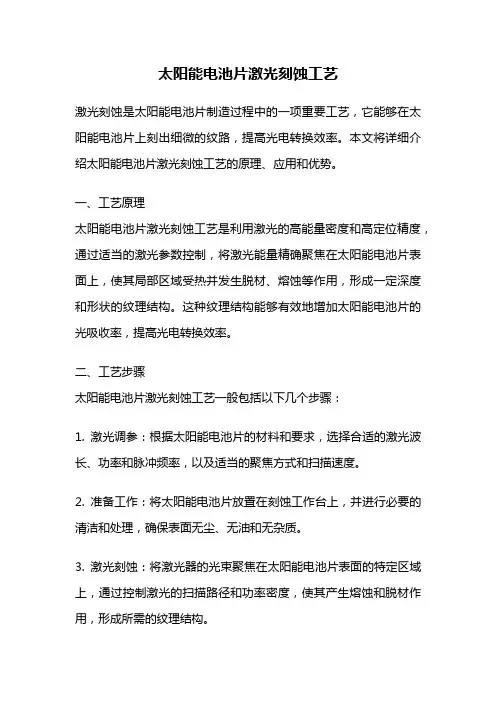

太阳能电池片激光刻蚀工艺激光刻蚀是太阳能电池片制造过程中的一项重要工艺，它能够在太阳能电池片上刻出细微的纹路，提高光电转换效率。

本文将详细介绍太阳能电池片激光刻蚀工艺的原理、应用和优势。

一、工艺原理太阳能电池片激光刻蚀工艺是利用激光的高能量密度和高定位精度，通过适当的激光参数控制，将激光能量精确聚焦在太阳能电池片表面上，使其局部区域受热并发生脱材、熔蚀等作用，形成一定深度和形状的纹理结构。

这种纹理结构能够有效地增加太阳能电池片的光吸收率，提高光电转换效率。

二、工艺步骤太阳能电池片激光刻蚀工艺一般包括以下几个步骤：1. 激光调参：根据太阳能电池片的材料和要求，选择合适的激光波长、功率和脉冲频率，以及适当的聚焦方式和扫描速度。

2. 准备工作：将太阳能电池片放置在刻蚀工作台上，并进行必要的清洁和处理，确保表面无尘、无油和无杂质。

3. 激光刻蚀：将激光器的光束聚焦在太阳能电池片表面的特定区域上，通过控制激光的扫描路径和功率密度，使其产生熔蚀和脱材作用，形成所需的纹理结构。

4. 清洗处理：刻蚀后的太阳能电池片需要进行清洗处理，以去除刻蚀过程中产生的残留物和杂质，保证电池片的表面干净整洁。

5. 检测与包装：对刻蚀后的太阳能电池片进行严格的检测，确保其质量符合要求。

通过包装和封装，保护太阳能电池片的表面免受机械损伤和环境污染。

三、工艺应用太阳能电池片激光刻蚀工艺广泛应用于太阳能电池片的制造过程中。

其主要应用于单晶硅、多晶硅和非晶硅等不同材料的太阳能电池片上。

激光刻蚀能够有效改善太阳能电池片的光吸收性能，提高光电转换效率，从而提高太阳能电池的发电能力。

同时，激光刻蚀还能够提高太阳能电池片的光稳定性和抗衰减能力，延长其使用寿命。

激光刻蚀工艺还可以实现对太阳能电池片纹理结构的调控，以适应不同太阳光入射角度的光吸收需求。

这种调控能够提高太阳能电池片在不同光照条件下的发电效率，增加太阳能电池的适应性和稳定性。

四、工艺优势太阳能电池片激光刻蚀工艺相比传统的化学刻蚀工艺具有以下几个优势：1. 高效性：激光刻蚀工艺可以实现对太阳能电池片的快速、精确刻蚀，提高生产效率。

一、概述太阳能电池作为一种清洁、可再生的能源产品，已经在全球范围内得到了广泛的应用。

太阳能电池的生产过程中，刻蚀工艺是其中的重要环节之一。

湿法刻蚀是太阳能电池刻蚀工艺中的一种重要手段，它通过化学溶液对硅片表面进行分子级的刻蚀，以提高太阳能电池的电池效率。

本文将就太阳能电池湿法刻蚀工艺的技术探讨进行详细阐述。

二、湿法刻蚀工艺的原理1. 刻蚀原理湿法刻蚀是利用化学溶液对硅片表面进行腐蚀，从而达到去除不需要的部分、形成想要的结构或形貌的目的。

在太阳能电池生产中，主要是通过湿法刻蚀来去除硅片表面的氧化层和局部受损区域，以提高硅片的电池转换效率。

2. 刻蚀液的选择刻蚀液的选择在湿法刻蚀工艺中起着至关重要的作用。

一般来说，常用的刻蚀液包括氢氟酸（HF）、硝酸（HNO3）、硝酸铜（Cu(NO3)2）、氢氧化钠（NaOH）等。

不同的刻蚀液有着不同的特性和刻蚀效果，需要根据具体的生产需求来选择合适的刻蚀液。

三、湿法刻蚀工艺的优缺点1. 优点（1）刻蚀速度快：湿法刻蚀工艺可以在较短的时间内完成对硅片的刻蚀，从而提高了生产效率；（2）成本低廉：相对于干法等其他刻蚀工艺，湿法刻蚀具有成本较低的优势；（3）刻蚀均匀性好：湿法刻蚀可以实现对硅片表面的均匀刻蚀，从而确保了生产出的太阳能电池具有较高的电池转换效率。

2. 缺点（1）刻蚀液处理难度大：湿法刻蚀所产生的废液需要进行严格的处理，以防止对环境造成污染；（2）刻蚀过程中对设备要求高：湿法刻蚀的具体过程中需要严格控制温度、浓度等参数，对设备的要求较高。

四、湿法刻蚀工艺的应用领域目前，湿法刻蚀工艺在太阳能电池的生产中得到了广泛应用。

湿法刻蚀工艺也逐渐应用于半导体器件、集成电路等领域。

五、湿法刻蚀工艺的发展趋势1. 环保化随着社会对环保要求的提高，湿法刻蚀工艺的发展趋势将更加倾向于环保化。

研究和开发更加环保的刻蚀液，减少废液的排放，将成为湿法刻蚀工艺未来的发展方向。

2. 自动化在硅片刻蚀过程中，自动化设备的应用将成为未来湿法刻蚀工艺的趋势。

太阳能电池湿法刻蚀工艺的技术探讨作者：闫英丽寇继成来源：《中国化工贸易·下旬刊》2019年第11期摘要：现阶段太阳能电池湿法刻蚀工艺在太阳能生产中得到了广泛的应用，主要的原理是借助腐蚀液来完成刻蚀工作，其中由于存在滚轮以及液体张力，硅片会漂浮在刻蚀液液面上，之后和附近的物质产生刻蚀反应，如此可以实现一个良好的抛光效果以及刻蚀效果。

湿法刻蚀可以显著改善电池的电路以及电压，而且能够显著完善电池的实际情况。

在固定的波长范围中，背抛光太阳电池的背面反射率较高，因此可以使用更多的长波。

关键词：湿法刻蚀;光伏太阳能;磷硅玻璃层太阳能电池湿法刻蚀工艺属于常见的化学清洗措施，本文分析了太阳能电池湿法刻蚀工艺，之后介绍了相关的改善措施，可以看出，光伏太阳能电池片和相关的刻蚀方法，可以显著减小整体的污水处理难度。

1 太阳能电池湿法刻蚀工艺最开始针对光伏太阳能电池板的基底开展预处理，在这个时期就是借助氢氟酸溶液来消除存在的磷硅玻璃，磷硅玻璃层的主要成分就是磷氧化物以及硅氧化物，要是存在玻璃层，就会影响到碱性溶液和硅的反应，在进行预处理的时候，氢氟酸溶液可以有效地出去磷硅玻璃层，使得碱性溶液的刻蚀工作可以顺利地开展。

在基底主要就是硅片，在这个领域中，硅片制备太阳能电池技术是比较完善的，借助硅片可以确保其他的技术以及设备能够更加顺利的使用。

在这个时期，选择合理质量分数的氢氟酸溶液，实现对于背面磷硅玻璃层的去除，通过对于相关工艺和生产成本的分析可以看出，要想保障工艺的稳定性，就需要使得生产线中的氢氟酸槽质量分数在合理的范围中，如此可以有效地去除电池片表面的磷硅玻璃层，而且可以减少对于氢氟酸的使用，避免产生资源浪费的情况，这样也能够给之后污水处理提供更加可靠的保障。

预处理时期，也涉及到了借助去离子水来清洗光伏太阳能电池片的基底，清洗完毕，可以有效地去除存在基底背面的氢氟酸溶液和基底表面的各种产物。

不仅如此，可以防止多余的氢氟酸溶液和刻蚀的碱溶液出现中和的情况，这样能够保障碱性溶液的使用效率，而且能够提升企业的生产成本。

太阳能电池片激光刻蚀工艺随着能源危机的加剧和环境污染的日益严重，太阳能作为一种清洁、可再生的能源逐渐受到人们的关注。

而太阳能电池作为太阳能利用的关键设备，其效率和性能的提升对太阳能发电的发展至关重要。

而在太阳能电池的制造过程中，激光刻蚀工艺被广泛应用，可以提高电池片的光电转换效率。

太阳能电池片通常由硅材料制成，硅材料的光电转换效率取决于其表面的纹理和反射率。

而传统的刻蚀工艺采用酸蚀或碱蚀的方法，存在刻蚀不均匀、污染环境等问题。

相比之下，激光刻蚀工艺具有刻蚀速度快、刻蚀深度可控、无污染等优势，因此被广泛应用于太阳能电池片的制造中。

激光刻蚀工艺的基本原理是利用激光的高能量密度和聚焦性，通过光与物质的相互作用，将物质表面的部分材料蒸发或熔化，从而形成所需的微细结构。

在太阳能电池片的制造过程中，激光刻蚀被用于制造前表面纹理和背表面反射镀膜。

首先是制造前表面纹理。

太阳能电池片的前表面需要具有一定的纹理结构，以增加光的入射角度，提高光的吸收率。

激光刻蚀工艺可以通过调整激光的功率、脉冲宽度和扫描速度等参数，控制刻蚀深度和纹理形貌。

通常采用的是纳秒级激光脉冲，可以在较短的时间内实现高能量的刻蚀，形成均匀且规则的微细结构。

这种表面纹理结构可以提高光的散射效果，增加光与硅材料的相互作用，从而提高光电转换效率。

其次是背表面反射镀膜。

在太阳能电池片的制造过程中，为了提高光的吸收率，背表面需要进行反射镀膜。

激光刻蚀工艺可以实现在背表面形成微孔阵列，提高反射率。

通过调整激光的参数，可以控制微孔的形貌和分布，从而实现更高的反射率。

此外，激光刻蚀还可以在背表面形成一定的结构，以增加光的散射效果，提高光的吸收率。

除了在太阳能电池片制造中的应用，激光刻蚀工艺还可以应用于太阳能电池的后处理过程中。

例如，在电池片的反射镀膜过程中，激光刻蚀可以用于去除不均匀的镀膜层，提高反射率；在电池片的背面场银焊接过程中，激光刻蚀可以用于去除不良的焊接点，提高焊接质量和效率。
