施工手册(拱形骨架)

拱形骨架施工交底．广西三江至柳州高速公路1记录表表录记术技交底工施合同段：施工单位：8№J2 号：编监理单位：工程浆砌片石拱形桩号K75+500-K94+9部0图5-2-30-（号）．（3）材料要求。

1、操作工人应掌握M7.5、M10砂浆配合比，砂浆拌和采用750型小型滚筒式拌和机，严禁人工拌和，水泥和砂要进行检测，不合格材料严禁进场。

现场拌制的砂浆必须在2小时内使用完毕，已凝结的砂浆严禁使用。

2、在浆砌前准备充足的合格材料，砂子交压碎值、含泥量、细度模数应充采用中粗砂，5分满足要求，浆砌片石用砂最大尺寸不大于底广西三江至柳州高速公路1记录表表录记术技交底工施合同段：施工单位：8№J2 号：编监理单位：当分段施工时，相邻段砌筑高度不大于1.2m。

砌筑中的三角缝不得大于20mm；各工作缝相互错开。

若石块松动或砌缝开裂，要将石块提起，将座底砂浆与砌缝砂浆清扫干净，然后将石块重铺砌在新砂浆上。

在砂浆凝固前将外露缝勾好，勾缝深度不小于20mm，若不能及时勾缝，则将砌缝砂浆刮深20mm为以后勾缝做准备。

所有缝隙均应填满交砂浆。

砌筑的平缝应交错锁结，不得贯穿，接缝用瓜米砂浆填实，所有外露缝应砂浆勾缝。

底广西三江至柳州高速公路1记录表表录记术技交底工施合同段：施工单位：8№J2 号：编监理单位：范的要求，按规定的配合比施工。

（2）护坡基础埋置深度及地基承载力应交符合设计要求。

（3）砌体应咬扣紧密，嵌缝饱满密实。

底）护坡填土密实度应达到设计要求，（4内对坡面刷坡整平后方可铺砌。

2、外观鉴定容）表面平整，无垂直通缝。

1（．广西三江至柳州高速公路1记录表表录记术技交底工施合同段：施工单位：8№J2 号：编监理单位：注意事项：1、砌体施工前，需对坡面进行修整，并进行测量放样。

开槽前挂线或洒灰线，明确开挖部位，确保线型美观。

开槽深度符合日交底负期责人接受交底人员签名备注．广西三江至柳州高速公路1记录表表录记术技交底施工合同段：施工单位：8№J2 号：编监理单位：接受交底人员签名（手印）广西三江至柳州高速公路2记录表施工安全技术交底记录表施工单位：合同段：№8监理单位：编号：J21、严格按照“安全标准工地”实施办法建设标准化工地，进行文明施工。

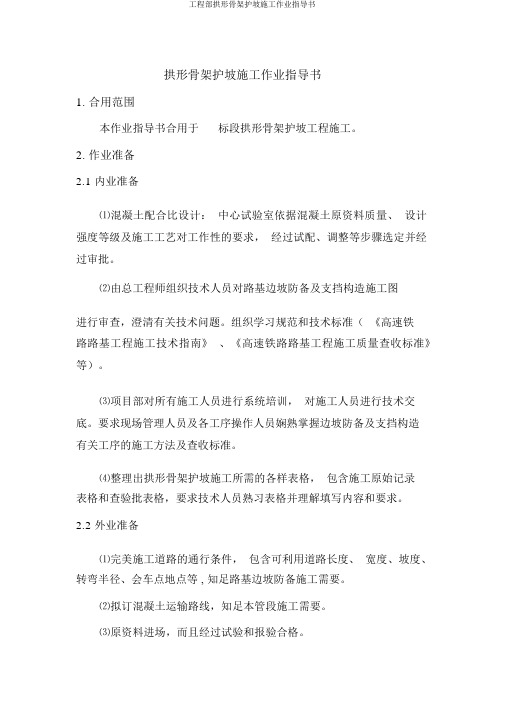

拱形骨架护坡施工作业指导书1.合用范围本作业指导书合用于标段拱形骨架护坡工程施工。

2.作业准备2.1 内业准备⑴混凝土配合比设计：中心试验室依据混凝土原资料质量、设计强度等级及施工工艺对工作性的要求，经过试配、调整等步骤选定并经过审批。

⑵由总工程师组织技术人员对路基边坡防备及支挡构造施工图进行审查，澄清有关技术问题。

组织学习规范和技术标准（《高速铁路路基工程施工技术指南》、《高速铁路路基工程施工质量查收标准》等）。

⑶项目部对所有施工人员进行系统培训，对施工人员进行技术交底。

要求现场管理人员及各工序操作人员娴熟掌握边坡防备及支挡构造有关工序的施工方法及查收标准。

⑷整理出拱形骨架护坡施工所需的各样表格，包含施工原始记录表格和查验批表格，要求技术人员熟习表格并理解填写内容和要求。

2.2 外业准备⑴完美施工道路的通行条件，包含可利用道路长度、宽度、坡度、转弯半径、会车点地点等 , 知足路基边坡防备施工需要。

⑵拟订混凝土运输路线，知足本管段施工需要。

⑶原资料进场，而且经过试验和报验合格。

⑷护坡施工前，护坡基底应稳固，坡面应平坦密实。

⑸设有清除地下水设备地段，应先作好排水设备，再施作防备工程。

⑹施工前应先清刷坡面浮土，填充坑凹，使坡面大概平坦。

3.技术要求⑴混凝土采纳拌和站集中拌和, 用料的品种、规格、质量须切合设计及验标要求，配合比经过试验确立，严格依据计量施工。

⑵混凝土拌合物应搅拌平均，颜色一致，不得有离析和泌水现象。

混凝土强度一定知足设计要求。

⑶施工前修整好坡面，消除浮土，填充坑凹，使坡面大概平坦。

⑷浇筑基础应按设计要求挂线放样，基础顶面应平顺。

⑸现浇混凝土骨架和空心砖应与边坡密贴，嵌入坡面深度切合设计要求，骨架流水面应平顺，表面应与坡面顺接。

⑹自下而上铺设混凝土空心砖，铺设时应拿橡皮锤击打，不得使用铁锤等重物。

4.施工程序与工艺流程4.1 拱形骨架护坡施工程序施工准备→丈量放样→路基刷坡→护坡脚墙基础开挖→确立拱形骨架地点、尺寸→拱形骨架沟槽、基础开挖→混凝土护脚→拱形骨架施工→踏步施工→浇筑路基边坡电缆槽→伸缩缝设置→铺设混凝土空心砖→边坡培土、种植灌木及种草。

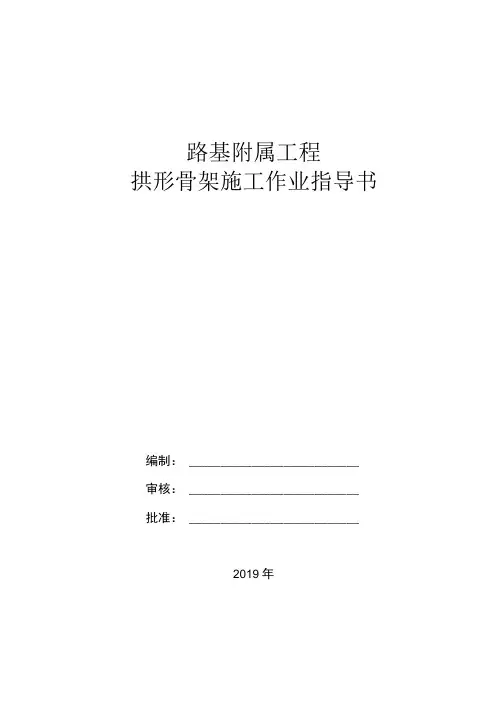

路基附属工程拱形骨架施工作业指导书编制： ___________________________审核： ___________________________批准： ___________________________2019年拱形骨架施工作业指导书1 .适用范围适用于拱形骨架施工2 .作业准备3 .1内业准备（1）审阅图纸：仔细审阅设计文件及技术室绘制的施工图纸，审核有无不当之处，图纸所标注的尺寸有无错误、遗漏，是否详尽，有无不明白的地方等。

（2）作业指导书编制完成后，应在开工前组织技术人员和现场施工人员认真学习。

并召集技术人员阅读、审核施工图纸，熟悉规范和技术验收标准。

制定施工安全保证措施，提出相应的应急预案。

（3）现场施工前对施工作业人员进行施工技术交底，对参加施工作业人员进行上岗前技术培训，考核合格后持证上岗。

（4）确定相应施工项目的内业资料表格及检验批划分情况。

2.2外业准备（1）核查地质资料，结合设计参数，选择合适的施工机械和施工方法。

（2）进行满足拱形骨架设计混凝土强度的配合比试验，确定各种材料的施工用配比。

（3）查明施工范围内的障碍物。

地下有无大块石及地下管线等，空中有无高压电线等，所有障碍物应事先清除或设立明显标志避开，确保安全生产。

（4）测量放线，定出开挖线。

（5）施工前清除现场四周地表耕植土。

3.技术要求（1）拱形骨架净距3.Om,主骨架厚度0.6m,拱骨架厚度0.4m（2）骨架护坡起、终点侧边，底部基础及顶部设镶边。

镶边、基础及骨架均采用C25混凝土浇筑。

（3）为便于养护，每5（∏00m与适当位置设宽1om的阶梯型踏步，踏步设在主骨架处。

（4）每隔15~20m在支骨架与主骨架连接处及对应基础、镶边、护肩等位置设置一道伸缩缝；设置踏步处伸缩缝应结合踏步设置，缝宽2cm,缝内全断面采用沥青麻筋填充。

4.施工程序及工艺流程4.1 工艺流程施工准备一施工放样一坡面修整一脚墙及护脚开挖一脚墙及护脚模板支设一脚墙及护脚浇筑一碎养护一坡面沟槽开挖一坡面沟槽模板安装一骨架碎浇筑一碎养护一截水缘浇筑一碎养护4.2施工放样首先核对图纸，根据各断面填土高度及坡度取适当偏距，之后根据偏距进行测量方线，确保脚墙线型平顺、美观。

拱形骨架防护工程施工方案1、工程概况本标段始桩号整体式K17+650-K20+290.493分离式左线ZK20+290.463-ZK22+100分离式右线YK20+290.493-YK22+180,全长4.45公里。

防护主要包括：窗孔式护面墙、菱形骨架护坡、拱形骨架护坡，边沟、护坡道、碎落台采用植草防护，25cm厚7.5号浆砌片石全铺砌，并每2～4m预留0.5m×0.5m方形绿化槽一处。

排水沟、截水沟、渗沟采用浆砌片石防护及桥台锥坡采用空心六边形预制块+植草防护等。

当路堤边坡高度3.0m<Ht≤5.0m时，采用M10浆砌片石菱形骨架护坡防护;当路堤边坡高度Ht≥5.0m时，采用M10浆砌片石拱形骨架护坡防护，骨架采用C25预制混凝土，骨架内采用湿式喷播植草，这样可以加强边坡防冲刷能力，又可美化路容。

当挖方边坡高度Hw>6.0m的土质强风化的岩质路段，当坡高6.0≤Hw<12.0m时，第一级采用窗孔式护面墙防护，第二级植草防护；当坡高≤Hw≤20m时，第一、二级采用窗孔式护面墙防护，第三级植草防护。

窗孔式护面墙周边流水槽采用C25预制混凝土预制安装，窗孔式采用湿式喷播植草，并在每级平台内侧设置现浇C25混凝土平台排水沟，并结合急流槽的设置，将坡面水及时排出路基范围外。

二、窗孔式绿化护面墙施工技术方案1、坡面整修及基础施工清除风化岩层至新鲜岩面后,按图纸所示坡比整修成坡度整齐的坡面,并使砌筑地带的标高和边坡坡度与图纸要求相一致.由于爆破或其他原因造成的超挖部分应以与墙体相同的圬工砌补.修整边坡时,应按图纸所示挖好台阶,放出窗孔中心线并预留窗孔. 坡面修整后, 即可进行基础的开挖, 基脚部位应落在可靠的地基上,承载力满足设计要求,并报请监理工程师验收合格后,才能砌筑基础.当基础修筑在不同岩层时,应在其相邻处设置沉降缝一道.2、窗孔外护面墙砌筑坡面修整及基础砌筑经检验合格后, 即可进行窗孔外护面墙砌筑.砌筑时应根据图纸规定的伸缩缝分段,自下而上逐层砌筑,直至墙顶.当达到耳墙位置时,应先进行耳墙砌筑.砌筑时应选用厚度不小于15 cm 的片石,卵形或薄片, 风化剥落,受腐蚀严重的石料不得使用.砌筑石块在使用前应浇水湿润,石料表面如有泥土,水锈,应清洗修凿干净, 较大的砌块应放置在下层,且大面朝下,石块尖锐突出部分应敲掉.墙背与坡面应密贴结合,砌体咬口紧密,错缝,砂浆饱满,不得有通缝,叠砌,贴砌和浮塞,砌体勾缝应牢固和美观.当砌至顶部时,应及时用砂浆抹面封水.3、伸缩缝的设置按照设计图纸要求每隔10~20m 应设置2cm 宽的伸缩缝一道,用沥青麻絮填塞,深入10~20cm,心部可空着.按垂直路线线型布置.4、培土植草护面墙砌筑完毕,应及时对窗孔进行培土,植草.5、安全生产施工时必须严守安全生产规程,杜绝安全生产责任事故. 四,环境保护严格按规范施工, 尽量避免或减少施工对周围群众生活造成的不利影响,并时刻注意保持施工与周边环镜的协调.三、衬砌拱护坡施工施工技术方案1.原材料使用要求(1)砌体的石料均现场验收，片石形状宜为大致方正，上下面大致平整，一般不需加工或稍加修整，石质应均匀，不易风化，无裂纹，无风化剥落层或裂纹。

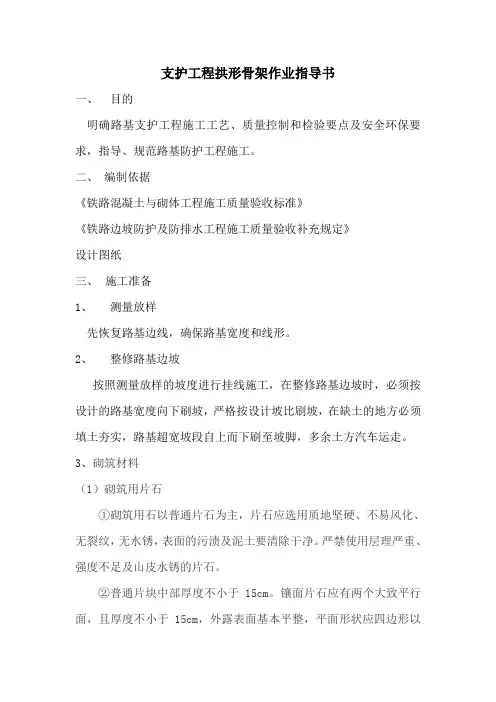

支护工程拱形骨架作业指导书一、目的明确路基支护工程施工工艺、质量控制和检验要点及安全环保要求，指导、规范路基防护工程施工。

二、编制依据《铁路混凝土与砌体工程施工质量验收标准》《铁路边坡防护及防排水工程施工质量验收补充规定》设计图纸三、施工准备1、测量放样先恢复路基边线，确保路基宽度和线形。

2、整修路基边坡按照测量放样的坡度进行挂线施工，在整修路基边坡时，必须按设计的路基宽度向下刷坡，严格按设计坡比刷坡，在缺土的地方必须填土夯实，路基超宽坡段自上而下刷至坡脚，多余土方汽车运走。

3、砌筑材料（1）砌筑用片石①砌筑用石以普通片石为主，片石应选用质地坚硬、不易风化、无裂纹，无水锈，表面的污渍及泥土要清除干净。

严禁使用层理严重、强度不足及山皮水锈的片石。

②普通片块中部厚度不小于15cm。

镶面片石应有两个大致平行面，且厚度不小于15cm，外露表面基本平整，平面形状应四边形以上（不得用三角形），最短边长度不小于20cm，最长边长度30cm～50cm。

③每一料场抽样检验2组片石抗压强度试件，强度应不低于MU30。

（2）砂浆①砌体工程所用砂浆的强度等级必须符合设计要求；②采用机械拌和，计量要准确，具有适当的流动性和良好的和易性；③随拌随用，当运输或贮存过程中发生离析、泌水现象时，砌筑前重新拌合；已凝结的砂浆不得使用。

④砂浆强度的检测为同类型、同强度等级每100m3砌体为一批，不足100m3也按一批计。

⑤用于检查砂浆强度的试件应在搅拌机出料口随机抽样制作。

按标准进行砂浆试块的制作、养护和强度取值。

⑥砂浆运至施工地点时，铺设彩条布、铁皮垫放，严禁将砂浆直接倒在地面上。

⑥拌合后的水泥砂浆应做到“手抓成团，落地开花”的程度。

A、水泥①水泥的品种、级别必须符合砂浆配合比规定的要求，并经试验检测合格。

②现场施工以袋装水泥为主，进场时，必须按批次对其品种、级别、包装质量、出厂日期进行验收。

③水泥主要检测项目为强度、凝结时间和安定性。

拱形骨架施工方案拱形骨架施工方案一、项目背景随着现代建筑设计的发展，拱形结构作为一种优秀的建筑设计形式，受到越来越多的关注和应用。

本次施工方案针对一座中等规模的拱形骨架建筑，对其施工进行规划和安排。

二、施工流程1. 开工准备：确定施工进度和工期，组织人员和机械设备到场，搭建施工临时设施，制定安全施工措施和应急预案。

2. 基础施工：按照设计要求进行基础施工，包括挖掘基坑、浇筑基础混凝土、钢筋绑扎、检验验收等工作。

3. 钢骨架制作：根据施工图纸，制作和加工钢骨架构件，包括柱子、梁、拱形结构等。

4. 钢骨架安装：根据拱形结构的设计要求，将钢骨架构件进行安装和连接，确保其稳定和牢固。

5. 墙体施工：根据拱形骨架的要求进行墙体施工，包括砌砖、抹灰、防水等工作。

6. 屋面施工：安装屋面构件，包括屋面保温、防水、排水系统等。

7. 内装施工：进行室内装修、水电安装、门窗安装等工作。

8. 完工验收：对建筑进行综合验收，确保施工质量达到设计要求。

三、施工要点1. 基础施工要坚实可靠，确保钢骨架的稳定性和安全性。

2. 钢骨架制作和安装要符合国家相关标准，确保质量合格。

3. 拱形结构设计要合理，考虑到力学和抗震要求，确保建筑的安全性。

4. 墙体施工要注意保温和防水工作，确保室内环境的舒适和防潮。

5. 屋面施工要严格按照设计要求进行，确保屋面的防水性能。

6. 内装施工要符合相关规范和标准，确保装修效果和使用功能达到预期要求。

四、安全管理1. 提供员工必要的安全培训，确保其掌握施工安全知识和操作技能。

2. 设置安全警示标志和安全防护设施，确保施工现场的安全管理。

3. 定期组织安全检查和隐患排查，及时整改施工现场的安全隐患。

4. 加强施工人员的安全意识教育，提醒他们在施工过程中重视安全。

五、环境保护1. 严格遵守环保法规和标准，预防施工过程中的污染和损害。

2. 加强施工现场卫生管理，确保施工过程中的整洁和有序。

3. 合理使用资源，减少能源消耗和环境污染。

向莆铁路FJ-5A标杜坞段路基防护工程浆砌片石拱型骨架施工作业指导书单位：编制：审核：批准：日期：目录1.目的 (1)2.编制依据 (1)3.适用范围 (1)4.作业准备 (1)5.施工要求 (1)6.程序与工艺流程 (2)7施工方法 (2)8.劳动力机械配备 (4)9.安全质量要求 (4)10.安全及环保要求 (6)浆砌片石拱型骨架施工作业指导书1、目的明确路基防护浆砌片石拱型骨架施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范现场施工。

2、编制依据《客货共线铁路路基工程施工质量验收标准》《客货共线铁路路基工程施工技术指南》《铁路混凝土与砌体工程施工规范》《新建铁路向莆线施工图设计文件》3、适用范围适应于向莆铁路杜坞项目浆砌片石拱形骨架防护工程施工。

4、作业准备4.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习作业指导书，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

对施工人员进行技术交底，对参加施工作业人员进行岗前技术培训。

4.2外业技术准备对施工作业区域所涉及的各种外部技术数据收集。

材料进场的道路规划，现场施工范围的场地布置安排；清理边坡及放样测量。

5、设计及技术要求5.1、浆砌片石应采用挤浆法砌筑，确保灰浆缝饱满。

5.2、拱圈采用预制的C10砼板进行砌筑。

强度必须符合设计要求5.3、浆砌片石砌筑坡面厚度均匀，搭接密实砂浆饱满，表面平顺，周边封严。

5.4、浆砌片石应分层、分段砌筑。

分层水平砌缝应大致水平，互相咬合，上下砌缝应相互错开7~8cm。

5.5、石质形状不受限制，但直径和厚度不得小于15cm，石料表面清洗干净，其石料的强度等级≥MU30.6、施工工艺流程浆砌片石拱型骨架施工工艺7、施工方法7.1、施工准备⑴、原材料的使用：水泥、砂、水必须是经试验室检验、试验合格的原材料；浆砌石料要求选择无风化，无夹层，无裂隙，无水锈，强度不得低于30Mp，并且石料的几何尺寸不小于15cm。

拱形骨架施工方案引言拱形骨架是一种常用的结构形式，具有良好的力学性能和美观的外观效果，广泛应用于建筑工程中。

本文将介绍拱形骨架的施工方案，包括施工准备、施工流程和注意事项等内容，旨在帮助工程人员有效和安全地完成拱形骨架的施工工作。

施工准备在进行拱形骨架的施工之前，需要做好以下准备工作：1.确定设计方案：根据建筑设计要求和结构特点，确定拱形骨架的技术参数，包括尺寸、材料、支撑方式等。

2.准备施工材料：根据设计方案购买所需的钢筋、混凝土、模板等材料，并按照施工计划进行储存和保管。

3.聘请施工人员：根据工程规模和要求，聘请具备相关经验和技能的施工人员，并确保他们了解拱形骨架的构造和施工流程。

4.准备施工设备：根据施工计划购买或租赁所需的施工设备和工具，包括起重机械、模板支架、铺设机械等。

5.制定施工计划：根据工程进度和施工要求，制定详细的施工计划，包括各个施工阶段的具体工序和施工时间。

施工流程拱形骨架的施工一般包括以下几个主要步骤：1.模板安装：根据施工图纸和设计要求，搭建拱形骨架的模板，确保模板的安装牢固和水平。

2.钢筋布置：根据设计要求，在模板内安装好相应的钢筋，包括主梁、剪力墙等。

3.混凝土浇筑：在钢筋布置完毕后，根据施工计划进行混凝土的搅拌和浇筑。

注意控制浇筑速度和浇筑厚度，确保混凝土的质量和均匀性。

4.养护和拆模：混凝土浇筑完成后，按照施工图纸和设计要求进行拱形骨架的养护，保持适当的湿度和温度。

待混凝土养护完成后，进行模板的拆除。

5.预应力施工（如需）：如果拱形骨架需要进行预应力处理，可在拆模后进行预应力施工，增加结构的稳定性和承载能力。

注意事项在拱形骨架的施工过程中，需要注意以下事项：1.安全第一：施工人员必须严格遵守施工现场的安全规章制度，佩戴个人防护装备，确保施工安全。

2.施工质量：施工过程中，应严格按照设计图纸和施工规范进行施工，确保拱形骨架的质量和稳定性。

3.施工进度：制定详细的施工计划，并根据实际情况进行调整，合理安排工序和进度，确保项目按时完成。

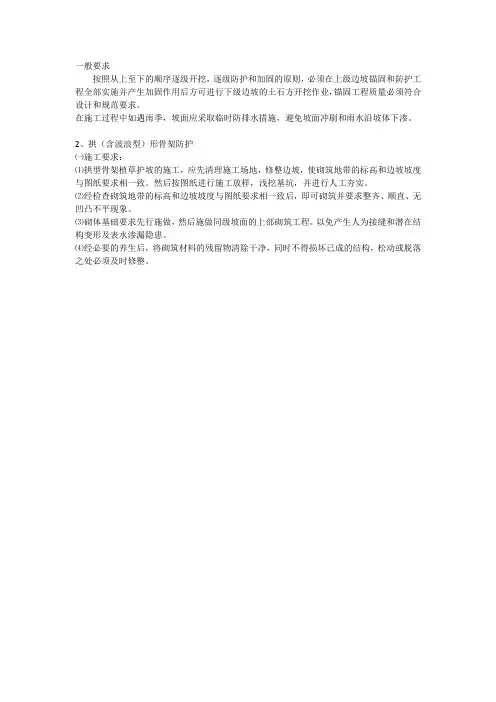

一般要求
按照从上至下的顺序逐级开挖，逐级防护和加固的原则，必须在上级边坡锚固和防护工程全部实施并产生加固作用后方可进行下级边坡的土石方开挖作业，锚固工程质量必须符合设计和规范要求。

在施工过程中如遇雨季，坡面应采取临时防排水措施，避免坡面冲刷和雨水沿坡体下渗。

2、拱（含波浪型）形骨架防护
㈠施工要求：
⑴拱型骨架植草护坡的施工，应先清理施工场地，修整边坡，使砌筑地带的标高和边坡坡度与图纸要求相一致。

然后按图纸进行施工放样，浅挖基坑，并进行人工夯实。

⑵经检查砌筑地带的标高和边坡坡度与图纸要求相一致后，即可砌筑并要求整齐、顺直、无凹凸不平现象。

⑶砌体基础要求先行施做，然后施做同级坡面的上部砌筑工程。

以免产生人为接缝和潜在结构变形及表水渗漏隐患。

⑷经必要的养生后，将砌筑材料的残留物清除干净，同时不得损坏已成的结构，松动或脱落之处必须及时修整。

（三）拱形骨架设计1、拱形骨架拱距3.5m，拱柱长2.0m，拱圈高1.5m，拱径1.5m，骨架宽0.5m，采用砂浆砌片石砌筑。

1、拱型骨架护坡的骨架宽度为0.5m，厚度为0.3m。

骨架护坡的起、终点侧边及顶部设0.5m宽的镶边，底部基础设1.0m宽的镶边。

骨架、镶边、基础、边坡平台、踏步均采用M7.5的浆砌片石砌筑；骨架条形基础厚0.5m，深0.5m，采用C20现浇砼。

2、骨架部分采用M10浆砌片石砌筑，拱圈采用C20砼预制块（单块尺寸为0.495m长×0.16m宽×0.06m厚），外露拱圈0.06m，宽0.06m。

3、条形基础尺寸：1.5m长×0.5m宽×0.5高，采用C20砼浇筑。

4、每10.5m一道伸缩缝，缝宽0.02m，缝内填塞沥青麻筋，深0.2m。

详细布置见工程布置平面图、立面图和剖面图。

（四）重力式挡土墙设计设置于A～D坡段坡脚处，每15.0 m设置一伸缩缝，泄水孔排距2.0m，水平间隔4.0 m，砌体材料为Mu30的毛石。

其主要参数见下表1-1：表1-1 挡土墙设计主要参数一览表详细布置见工程布置平面图、立面图和剖面图。

（五）绿化防护工程设计1、平台硬化、护脚工程（适用于采用绿化护坡的边坡）在平台外侧采用长0.4m，厚0.2m的C25砼进行硬化，边坡坡脚砌筑0.3m厚的浆砌片石护脚，具体布置见工程布置平面图、立面图和剖面图。

2、绿化工程在平台、格构梁间、拱形骨架间以及采用绿化护坡的边坡面种草或植树。

具体布置见工程布置平面图、立面图和剖面图。

（六）截排水沟设计截排水沟设置于坡顶，坡面（每30.0m设置一条纵向排水沟），平台和坡底，平台修整为反坡将集水汇入水沟。

横向截排水沟底坡率为1%，纵向截排水沟坡率依据地形而定。

详细布置见工程布置平面图、立面图和剖面图。

（七）边坡变形监测设计施工期间及竣工后两年内，甲方应委托有资质的专业测量单位，对格构梁、拱形骨架、重力式挡墙及进行施工阶段及长期位移以及变形观测。

拱形骨架砌筑施工方案预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制拱形骨架砌筑施工方案一、施工工艺及流程拱形骨架防护的施工工艺流程：施工准备→测量放样→基础砼浇筑→拱架沟槽开挖→砂浆垫层、预制块铺砌→设置伸缩缝→养生。

1、施工准备本段落路面基层、土路肩施工完毕，路基边坡刷坡已完成，坡面要求平整、密实，线形平顺。

边坡经各级检验合格，可进行路基边坡防护工程施工。

参与施工的人员进场，整理施工现场，做好施工前准备工作。

施工所需的机具设备按要求进场，并有序停放，定期保养，提前调试机具设备。

2、测量放样工程施工前，应准确测放出路基坡脚线，按照边坡坡度设固定的样板挂线，采用机械或人工刷去路基宽土方。

按设计图纸对拱型骨架轮廓进行放样，并用钢尺对基槽开挖位置准确定位，对于弧形部分应定出圆心位置然后撒线画出弧线。

3、护脚基础开挖及砼浇筑然后开挖护脚基槽，基槽底一定要坚实，施工视其情况，采用人工夯实的方法，其压实度应不小于88%，以保证基槽底的平整、坚实。

经检验合格后，准备浇筑基础砼。

砼由拌和站集中拌和，罐车运输至施工现场，砼入模后及时振捣，采用插入式振捣棒振捣密实，严格控制砼的振捣时间，然后将顶面抹平，在砼初凝前安装基础顶预制块，预制块的位置要准确。

4、拱架沟槽开挖采用人工开挖沟槽，沟槽深度为15cm，人工根据控制线开挖，线形平顺，槽底平整、密实无松散，尺寸、高程、坡度等检测指标要满足设计及规范要求。

开挖完成后报检，合格后准备下道工序施工。

5、砂浆垫层、预制块铺砌预制块铺砌砂浆由砂浆现场采用小型砂浆拌和机拌制，砌筑用砂浆使用薄铁皮铺底，并且防止其他杂物污染砂浆，不得直接倒在土基上使用。

预制块运输车至施工现场，搬运及运输过程不得对预制块造成损坏。

预制块的铺砌顺序，自下而上，先铺砌流水槽后铺砌拱架。

水泥砂浆垫层的厚度为5cm，铺筑水泥砂浆前，适量洒水湿润沟槽，先铺筑砂浆垫层，然后铺砌预制块，铺砌时拉线控制预制块的线形，平整度尺控制预制块的铺砌平整度。

拱形骨架施工方案拱形骨架施工方案是一种常见的建筑施工方案，适用于各种建筑物的框架结构。

以下是一种拱形骨架施工方案的概述：1. 施工准备在开始施工之前，首先需要完成施工前的准备工作。

包括确定设计方案、制定施工计划、采购所需材料等。

2. 地基处理在施工前要对地基进行处理，以确保地基的坚固和稳定。

根据土壤的不同，可能需要进行地基增强工程，如灌注桩、挤密等。

3. 安装拱形骨架拱形骨架的主要结构由支柱和横梁组成。

首先，需要将支柱安装在地基上，并固定好。

然后，将横梁放置在支柱上，并用螺栓等方式进行连接。

4. 加固和调整在拱形骨架安装完成后，需要进行加固和调整工作，以确保结构的稳定性和准确性。

可能需要使用钢筋混凝土来加固支柱和横梁，并进行调整以保持整体的水平和垂直。

5. 安装屋顶和墙体完成拱形骨架的安装后，可以开始安装屋顶和墙体。

可以根据设计要求，选择适当的材料进行施工，如瓦片、玻璃、钢板等。

6. 系统安装在建造骨架后，需要进行各种系统的安装，如电力系统、水暖系统、通风系统等。

这需要根据具体的建筑要求进行安装，并需要和相关的施工单位进行配合。

7. 检测和验收在施工完成后，需要进行必要的检测和验收工作，以确保施工质量和安全。

这包括结构安全性的测试、电力、水暖等系统的功能性测试、消防设备的测试等。

8. 完工和维护在通过验收后，可以完成建筑物的拱形骨架施工。

对于长期维护，需要进行定期检查和维护工作，以确保建筑物的安全和持久性。

以上是一种拱形骨架施工方案的基本概述。

根据具体的建筑要求和现场情况，可能会有一些细节和调整。

施工前需要对施工方案进行充分的评估和设计，并与相关的专业人员进行协商，以确保施工安全和质量。

拱形骨架植草防护施工技术指导一、拱形骨架植草防护施工技术指导1、施工工序2、施工方法3、施工注意事项4、质检工艺流程、检查项目及标准5、工程质量通病防治一、拱形骨架植草防护施工技术指导1、施工工序施工准备→坡面整修→测量放样→挂线开槽→监理报验→片石砌筑→安装预制块→养护→骨架内培土→植草→洒水养生2、施工方法施工前做好相关准备工作，保证“三通一平”，施工人员、机械设备、施工材料到位，满足要求。

浆砌防护（填方）材料主要是砂、片石、水泥，现浇防护（挖方）的主要材料是碎石、砂、水泥，材料进场前需要各种原材料的品质进行试验，合格后方可进场，在材料进场后还要对原材料进行抽检，其各项指标均要符合设计的要求，试验室提供施工的砂浆配合比、砼配合比，片石质量要求，石料应选用不易风化的硬石、密实、无裂缝、无水锈痕、不得使用风化严重、无工作面、含有泥土的片石，片石的抗压强度不少于30MPa;细集料，浆砌片石施工中使用的砂宜为中粗砂。

水泥进场前应该要有出厂合格证，试验室取水泥做检验。

拱形骨架防护工程开工前，根据设计图纸，对边坡按照图纸要求坡度进行修整，坡面整修完后，以线路中心控制，依据设计图纸段落内护坡道标高与路床顶面高差按照边坡坡率推算坡脚位置，段落内坡脚位置点进行加装设置，放样出边坡尺寸按照图纸要求尺寸。

按照设计骨架防护形式挂线成型，进行基槽开挖，一般采用人工开挖的方法，基槽开挖时应注意几何尺寸位置的准确，开槽深度为垂直坡面一下30cm（填方）、20cm（挖方），对于拱圈圆弧部分基槽的开挖，应选用较小的及工具进行开挖以保证弧形部分自然、平滑。

挖到设计深度报监理验收，验收合格后进行骨架施工，填方用M7.5砂浆进行砌筑、挖方用C15砼现浇。

（填方）砂浆不得用于人工拌和，采用搅拌机操作，拌和时间为3～5分钟，并且在搅拌机旁一侧挂要有砂浆配合比标识牌，上面标明理论配合比、砂浆标号、每盘配合比。

施工搅拌机配料时严格按照配合比操作，并配合试验室作相应的砂浆试件。

一、工程概况拱型骨架工程是指采用预应力混凝土、钢结构等材料，按照设计要求，通过拱形结构对路基、桥梁等基础设施进行支撑和加固的一种施工方法。

本工程主要应用于高速公路、铁路、水利等领域的路基、桥梁等基础设施建设。

二、施工准备1. 技术准备（1）组织工程部、实验室、测量队、作业队等相关人员进行熟悉拱型骨架设计图纸以及施工技术规范要求。

（2）认真组织学习施工方案及工艺要求，质量检测标准及质量操作要点。

（3）材料质量要求及检测方式频率等。

2. 施工现场准备（1）清理施工现场，确保施工环境整洁。

（2）根据工程需求，搭建临时设施，如施工便道、材料堆场等。

（3）设置安全警示标志，确保施工安全。

3. 测量准备（1）测量队根据设计图纸要求分段放样，确定路基边坡坡率、边坡上、下线。

（2）注意边坡坡脚处的放样，保证路基纵、横向线形的顺畅与边坡整体性的圆顺性。

三、施工工艺1. 预应力混凝土拱型骨架施工（1）模板安装：按照设计要求，安装拱型模板，确保模板尺寸、位置准确。

（2）钢筋绑扎：按照设计要求，绑扎钢筋，确保钢筋间距、形状、位置符合规范。

（3）混凝土浇筑：采用混凝土输送泵将混凝土输送至模板内，分层浇筑，振捣密实。

（4）预应力张拉：按照设计要求，进行预应力张拉，确保预应力达到设计值。

（5）混凝土养护：张拉完成后，进行混凝土养护，保证混凝土强度。

2. 钢结构拱型骨架施工（1）构件制作：按照设计要求，在工厂内完成钢结构构件的制作、焊接、防腐处理等工作。

（2）构件运输：将制作好的钢结构构件运输至施工现场。

（3）构件安装：按照设计要求，将钢结构构件安装在预定的位置。

（4）焊接：进行构件间的焊接，确保焊接质量。

（5）防腐处理：对焊接完成的钢结构进行防腐处理。

四、质量检测1. 材料检测：对原材料、半成品、成品进行检测，确保材料质量符合要求。

2. 施工过程检测：对施工过程中的关键工序进行检测，确保施工质量。

3. 工程验收：按照设计要求，对工程进行验收，确保工程质量符合要求。

################标段路基拱形骨架施工作业指导书编制：审核：######################有限公司##################33部二○一七年三月路基拱形骨架护坡施工作业指导书一、项目简介二、材料要求1、C25混凝土：原材料包含水泥、砂、石子，各众材料中不得夹杂杂物。

混凝土使用搅拌站拌和，应满足各项指标要求。

2、沥青木板：优选优质合格的材料，沥青为粘性大的煤沥青或石油沥青，还应具有美观作用。

3、模板：应符合设计尺寸要求，浇筑混凝土前应加固完好，不得出现涨模现象。

三、主要机具四、作业条件1、适用于边坡高度大于等于3.0m的路堤，边坡坡率1：1.5和1:1.75。

2、施工前应清刷坡面浮土，填补坑凹并拍实使坡面平整。

3、测量放样：先恢复路基边线，确保路基宽度和线性。

4、整修路基边坡：按照测量放样的坡度进行挂线施工，在整修路基边坡时，必须按设计的路基宽度向下刷坡，严格按设计坡比刷坡，在缺土的地方必须填土夯实，路基超宽坡段自上而下刷至坡脚，多余土方汽车运走。

五、操作工艺1、施工流程施工准备→测量放线→修整边坡→施工放样→沟槽开挖→立模支护→报验验收→浇筑骨架→洒水养护→实体验收2、施工程序⑴施工前应清刷坡面浮土，填补坑凹并拍实使坡面平整。

⑵测量放样：先恢复路基边线，确保路基宽度和线性⑶模板加工与安装模板按照设计图纸尺寸开挖拱圈基坑并将基底清理干净无浮土杂物，经监理工程师检验合格后将模板安放在挖好的拱圈内调整使其符合设计尺寸。

模板采用定型钢模板在制作厂加工和拼装好后运到现场安装。

模板安装过程中要按照设计坡比进行横向、纵向挂线，以保证模板顶面的顺直防止出现波浪现象。

模板接缝处应连接完好不得有开缝等，必须符合模板安装规范要求。

⑷混凝土浇筑：①混凝土由拌合站集中搅拌，使用混凝土运输车运送至施工现场。

②浇筑使用混凝土泵车或吊车。

浇筑过程中认真振捣。

⑸安设泄水管按照设计要求设臵泄水孔，泄水孔必须畅通。

蒙华铁路MHTJ-7标段二工区拱形骨架护坡施工作业指导书编制：复核：审核：中铁二十局集团有限公司蒙华铁路MHTJ-7标段项目经理部二工区二〇一五年九月目录一、编制目的 (1)二、编制依据 (1)三、适用范围 (1)四、作业准备 (1)1. 内业技术准备 (1)2. 外业技术准备 (1)五、技术要求 (2)六、施工程序与工艺流程 (2)1. 施工程序 (3)2. 工艺流程 (3)七、施工要求 (3)八、劳动组织 (5)九、材料要求 (6)十、设备机具配置 (6)十一、质量的控制与检验 (6)1. 质量控制 (7)2. 质量检验 (9)十二、安全及环保要求 (9)1. 安全要求 (9)2. 环保要求 (10)拱形骨架护坡施工作业指导书一、编制目的为更好地指导施工，规范操作,保证施工安全质量。

二、编制依据《MHTJ-7标隧道设计图》《双线隧道洞门参考图》《双线隧道复合式衬砌参考图》《铁路隧道工程施工质量验收标准》TB10417-2003《铁路路基工程施工质量验收标准》TB10414-2003《铁路混凝土与砌体工程施工质量验收标准》TB10424-2003三、适用范围适用于蒙华铁路MHTJ-7标段项目经理部二工区隧道洞口永久防护工程施工。

四、作业准备1.内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

2.外业技术准备对施工所用原材料取样检验，检测指标必须符合规范要求；检查机具设备、人员配备是否满足施工要求、检查机具设备和风、水、电等管线路，施工人员安全防护用品是否佩戴。

按照设计图纸要求将施工所需材料提前加工完成。

五、技术要求（1）拱形骨架净距宽×高=2m×2m，拱部骨架截面为U型，宽0.6m，骨架嵌入路堑边坡深0.5m（膨胀土地段0.65m），外漏截水槽高0.1m，宽0.1m。

七、拱形骨架护坡施工作业指导书1.适用范围本作业指导书适用于渭玉高速公路WY-C06合同段(K32+150～K39+481.990）路基工程拱形骨架护坡施工.2。

编制依据2。

1路基实施性施工组织设计。

2.2路基设计图及路基防护设计图。

2。

3路基施工指南及验标.3。

工艺原理骨架护坡是沿路基边坡按布设主骨架与支骨架，并在每个骨架内采用立体植被、植草防护，达到与骨架一起防护边坡的作用。

4。

施工工艺流程5.施工工艺5.1主要材料砂石料、钢筋、水泥。

拱型骨架支护参数如下：5.1。

1拱型骨架护坡（1）由主骨架和支骨架组成，主骨架与边坡水平线垂直，间距3.0m；（2）支骨架呈弧形，垂直线路方向的间距为3m；（4）主骨架厚0。

4m, 拱或支骨架0.4m（5）骨架内可采用立体植被、植草防护。

5.2施工机具选择满足施工用的砂浆搅机1台。

5.3挖槽（1）施工前先清刷坡面浮土，填补坑凹，使坡面大体平整。

（2)砌筑骨架按设计要求在每条骨架的起讫点挂线放样，然后开挖基础基坑，待浆砌片石基础完成后再开挖骨架沟槽，沟槽尺寸根据骨架尺寸而定；5。

4安装模板安装模板的支架，进行模板安装。

模板采用定制平模和拱形钢模板,模板表面必须光洁、平整。

模板安装中要保证接缝紧密，板体顺直，严格控制模板错台，安装后的模板要保证一定的整体稳定性。

模板施工时，要保证整体线型的直顺性,总体坡面的平顺性.模板脱模剂必须涂抹均匀,严禁使用废弃的机用油。

5.5混凝土施工5.5。

1 砼搅拌：由混凝土搅拌场根据C20现浇混凝土的设计配合比集中搅拌；5.5.2 运输：混凝土水平运输由混凝土搅拌车运输，垂直运输采用吊车或卷扬机进行；5。

5。

3 为保证砼的浇筑速度，砼浇筑时可采取自下而上多点同时浇筑施工的方法。

砼边浇筑边振捣，振捣方式采用插入式振动棒，振捣时注意边角的振动和振捣时间,防止砼缺角空洞等缺陷。

5.5。

4 水泥混凝土拱形护坡检查记录表5。

6 砼养生砼浇筑后待水泥达到终凝时间后即应在砼表面覆盖洒水养护，养护时间不少于7d，养护时应保持砼表面湿润，保证砼质量。
