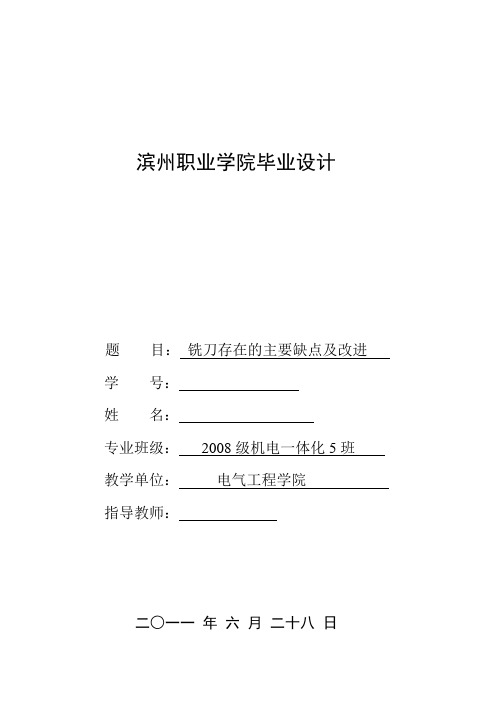

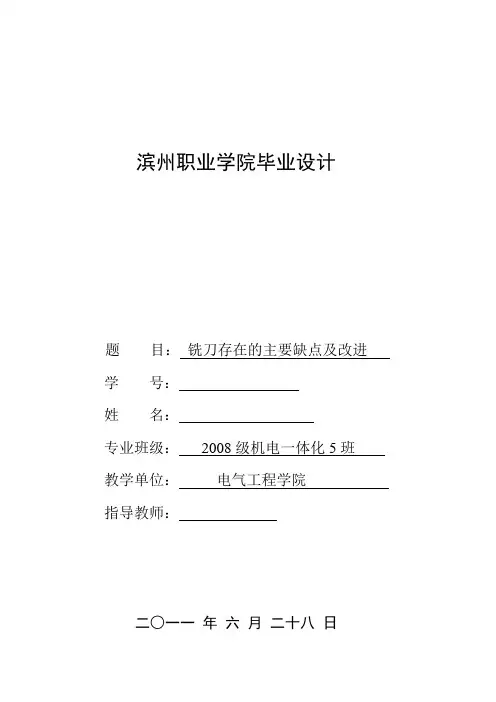

滨州职业学院毕业设计题目：铣刀存在的主要缺点及改进学号：姓名：专业班级：2008级机电一体化5班教学单位：电气工程学院指导教师：二○一一年六月二十八日滨州职业学院毕业设计任务书机电一体化专业2008年级2010年6 月28 日批准专业负责人：发放经手人：______________ 1．毕业设计题目：铣刀存在的主要缺点及改进2．学生完成全部任务期限：2011年6 月25日3．任务要求：（1）提出选题的初步设想。
并根据所学专业知识与岗位要求，进行设计选题。
（2）搜集、整理与毕业设计或论文有关的、充分的、准确的信息资料，扩充查阅范围，并分析、筛选信息资料。
（3）构思论文框架，编写论文提纲，撰写论文初稿。
（4）提请指导老师审阅，并根据老师的指导意见做进一步修订。
（5）按规定的格式整理毕业论文，经老师审核通过后，装订成册。
（6）做好论文答辩准备工作。
4．实验（调研）部分内容要求：（1）实验内容与论文题目一致，数据真实。
（2）调研内容详实，调研结论应具备针对性和普遍性。
5．文献查阅及翻译要求：（1）参考文献应与论文内容相一致。
（2）参考文献不少于8篇。
（3）参考文献的格式参考滨州职业学院毕业论文格式要求。
（4）翻译文献应与原文内容一致。
6．发出日期：2010年6 月28日指导教师：_______________（签名）学生：______________________（签名）滨州职业学院学生毕业设计进程表学生姓名：杨雁群学号：6208052546专业年级：2008级机电一体化5班指导教师：李丽论文设计题目：铣刀存在的主要缺点及改进滨州职业学院毕业设计中期检查登记表学生姓名：杨雁群学号：6208052546 专业年级：08机电一体化5班指导教师：李丽毕业设计题目：铣刀存在的主要缺点及改进注：日期和指导、检查内容由指导教师填写。
铣刀存在的主要缺点及改进摘要：在优化铣削效果时，铣刀的刀片是另一个重要因素，在任何一次铣削时如果同时参加切削的刀片数多于一个是优点，但同时参加切削的刀片数太多就是缺点，在切削时每一个切削刃不可能同时切削，所要求的功率和参加切削的切削刃多少有关，就切屑形成过程，切削刃负载以及加工结果来说，铣刀相对于工件的位置起到了重要作用。
XXXX大学本科毕业设计(论文)学院专业机械设计制造及其自动化学生姓名班级学号指导教师二零年月完整的毕业设计过程Solidworks 三维建模，包括零件，装配图以及运动仿真这里贴上转载机CAD图该毕业设计成果经过严格而完整的毕业答辩过程，并取得优秀。
如有需要可以联系球球983091293（理工类）：X X X X大学毕业论文（设计）任务书学院：专业：机械设计制造及其自动化学号：姓名：指导教师：职称：20 年月日毕业设计（论文）题目：机械式剪板机的设计和三维建模一、毕业设计（论文）内容及要求（包括原始数据、技术要求、达到的指标和应做的实验等）1、了解机械式剪板机的组成结构和工作原理了解机体部分、制动部分、压料部分和后挡料部分的结构及它们的工作原理。
2、通过分析比较选择合理的传动方案，并完成剪板机主要机构的设计，包括剪断机构的设计、传输机构的设计等；此外确定其他部件的选择最终完成剪板机的整体设计。
3、在第2步基础上对剪板机进行三维建模。
二、完成后应交的作业（包括各种说明书、图纸等）1. 毕业设计论文一份（不少于1.5万字）；2. 外文译文一篇（不少于5000英文单词）；3.总装图纸一张，零件图若干。
三、完成日期及进度自2013年3 月25日起至2013年6月14日止进度安排：1. 3月25日～4月7日：查阅资料、调研，完成开题报告；2. 4月8日～4月28日：完成方案确定和机构设计；3. 4月29日～5月20日：完成零件设计计算及结构设计4. 5月21日～6月10日：完成总图及造型，撰写毕业设计论文。
5. 6月10日～6月14日：答辩。
四、同组设计者（若无则留空）：五、主要参考资料（包括书刊名称、出版年月等）:1、张红蕾;晏磊;兰西柱基于Solidworks的新型数字航摄相机结构设计与建模[期刊论文]-影像技术 2009(03)2、吴宗泽主编.机械设计实用手册.北京：化学工业出版社，2003.63、李仪钰主编.矿山机械.北京：冶金工业出版社,1980.74、葛文杰，机械原理，第七版，北京：高等教育出版社5、赵建国，张琳娜，赵凤霞．基于SolidWork装载机工作装置的特征建模与三维动态仿真[J]．建筑机械，2005(10)6 、詹迪维．SolidWorks高级应用教程[M]一E京：机械工业出版社，20097、吴宗泽主编.机械设计实用手册.北京：化学工业出版社，2003.6系(教研室)主任：（签章）年月日学院主管领导：（签章）年月日注：1、如页面不够可加附页2、以上一～四项由指导教师填写XXXX大学本科毕业设计（论文）摘要本次设计的任务是对称机械式剪板机和三维建模以及仿真运动。
系 别: 机 械 工 程 系 专 业: 数 控 班 级: 0 9 1 2 姓 名: 学 号: 20 指导教师: 聂 老 师前言本次毕业设计是为了让我们更清楚地理解怎样确定零件的加工方案，为我们即将走上工作岗位的毕业生打基础，最后，让我们在数控机床上加工出该零件达到图纸要求。
数控技术的广泛应用给传统的制造业的生产方式，产品结构带来了深刻的变化。
也给传统的机械，机电专业的人才带来新的机遇和挑战。
随着我国综合国力的进一步加强和加入世贸组织。
我国经济全面与国际接轨，并逐步成为全球制造中心，我国企业广泛应用现代化数控技术参与国际竞争。
数控技术是制造实现自动化，集成化的基础，是提高产品质量，提高劳动生产率不可少的物资手段。
毕业设计让我们毕业生更好的熟悉典型零件的加工工艺，学会分析零件，并进行零件的加工，最终完成一个合格的零件，为走上工作岗位打下基础。
目录一、任务内容 (3)二、任务技术要求 (4)三、汇总相关专业知识点 (4)1.数控铣削加工特点 (4)2.确定加工路线时应遵守以下原则 (4)3.尺寸精度的影响因素 (5)4.形位精度的影响因素 (5)5.薄壁零件铣削 (6)6.零件几何尺寸的处理方法 (6)7.刀具半径补偿修调 (7)8.顺铣与逆铣的选择 (7)9.切削用量的确定 (8)10.精加工余量的确定 (10)11.确定刀具切入切出路线 (10)12.任意角度倒角和倒圆 (11)13.确定最短加工路线 (12)14.合理选用切削液 (14)15.机用虎钳的找正及安装 (14)16.试切对刀 (15)四、典型零件加工工艺，程序编制及加工 (18)1．设备及工具选用 (18)2．零件图纸分析 (20)3．零件的加工工艺分析 (21)4．零件的装夹方案确定 (21)5．零件加工所用刀具及切削用量选用 (22)6．工件原点及零件几何要素确定 (22)7．制定数控加工工艺卡片及刀具卡片 (23)8．数控加工程序编制 (24)9．试切加工及注意事项 (29)结束语 (31)致谢 (32)参考文献 (33)一、任务内容试在数控铣床上完成如图5-1所示工件的编程与加工（已知材料为45#钢，毛坯尺寸为78×78×20±0.03㎜）。
![毕业设计(论文)_液压剪切机设计[管理资料]](https://img.taocdn.com/s1/m/fd77a3b733687e21ae45a92d.png)
1 绪论剪切机类型、特点以及选型:对轧件进行切头，切尾或剪切成规定尺寸的机械称为剪切机。
根据剪切机刀片的形状，配置以及剪切的方式等特点，剪切机可以分为平行刀片剪切机，斜刀片剪切机，圆盘式剪切机和飞剪机三种。
按驱动力来分，可以分为电动和液压两类剪切机。
平行刀片剪切机是两个刀片彼此平行。
用于横向热剪初轧坯（方坯，板坯）和其它方形和矩形断面的钢坯，故又称为钢坯剪切机。
有时，也用两个成型刀片来冷轧管坯及小型圆钢等。
斜刀片剪切机是有一个刀片相对于另一刀片是成某一角度倾斜布置的，一般是上刀片倾斜，其倾斜角度为1°～6°。
它用来横向冷剪或热剪钢板，带钢，薄板坯，故又称为钢板剪切机。
有时，也用于剪切成束的小型钢材。
圆盘式剪切机是两个刀片均成圆盘状。
用来纵向剪切运动中的钢板的边，或将钢板剪成窄条。
一般均布置在连续式钢板轧机的纵切机组的作业线上。
飞剪机是剪切机刀片在剪切轧件时跟随轧件一起运动。
用来横向剪切运动中的轧件（钢坯，钢板，带钢和小型型材等），一般安装在连续式轧机的轧制线上或横切机组作业线上。
2液压剪切机的设计计算设计参数：剪切机型式：油压小车移动式被剪钢坯断面尺寸：□180×180 mm×mm□165×225 mm×mm代表钢种：Q235-A 27SiMn剪切温度：≥750℃拉坯速度：2m/min剪切小车及横移辊道重量：钢坯定尺长度：刀片计算公式：H=h+f+q1+q2+s （2-1）式中：H——刀片行程（指刀片的最大行程）；h——被切钢坯的断面高度，这里取h=180mm；f——是为了保证钢坯有一些翘头时，仍能通过剪切机的必要储备，通常50～75，这里取60；q1——为了避免上刀片受钢坯冲撞，而使压板低于上刀的距离，q1=5～50mm,取q1=20mm;s ——上下刀片的重叠量，取s=5～20mm,这里取s=10；q2——下刀低于辊道表面的距离，q2=5～20 mm,这里取q2=20；故有：H=180+60+20+20+20=300mm图2-1 平行刀片剪切机刀片行程1-上刀；2-下刀；3-轧件；4-压板刀片尺寸的确定刀刃长度:因为所设计的方坯剪切机，且属于中型剪切机（P=～），所以剪刃长度按如下公式计算：L=（2～）bmax（2-2）式中：L——刀刃长度，mm；bmax——被切钢坯横断面的最大宽度，mm；取bmax=225mm；则:L=（2～）bmax =（2～）×225=450～mm，取L=500 mm。
铣边机坡口加工定位工装论文摘要：在铣边机加工中运用该设计加工方案大大提高了产品的加工质量，产品一次加工合格率达98.2%，比以前提高5%，加工废品为零。
与此同时，还降低了筒体钢板的装卡难度，减轻了加工者的劳动强度，提高了筒体坡口生产效率和加工精度，为今后的容器筒体加工提供有力保障。
关键词：铣边机；焊接坡口；加工技术；设计2013年我公司主要承担260台3 m3六容器、35台3 m3（C）容器、120台2.5 m3容器的加工制造。
目前，公司使用新引进的国产铣边机（见图一）进行容器筒体焊接坡口加工，经过我们相关专业人员长期不懈地努力和研究，总结出一套利用铣边机进行筒体焊接坡口加工的实施方案，有效提高了筒体焊接坡口加工质量和效率。
压力容器主要有一个筒体、两个封头等零部件组焊而成。
大容积容器的筒体一般是由长方形钢板压头、卷圆而成，故而需预先加工好焊接坡口就是对钢板毛坯料四边进行加工。
本论文以3 m3六氟化铀容器筒体坡口加工为例进行说明（其他容器筒体坡口加工与其类同）。
一、容器筒体焊接坡口的技术要求压力容器筒体焊接坡口（以下简称“筒体坡口”）形式应按能保证焊接质量填充金属量少、改善劳动强度，便于操作、减少焊接应力和变形、适应探伤要求等原则选用，在实践工作中常用的坡口形式有V 型、U型、双V型、X型等，3 m3六氟化铀容器筒体坡口按图纸规定采用“X型”及“V型”坡口形式，加工技术要求如下图所示：二、铣边机加工焊接坡口的定位装卡方法1.筒体在铣边机上定位需考虑的问题容器筒体在铣边机上的准确定位是铣边机坡口加工关键步骤，直接关系到加工的产品质量。
筒体装卡时应考虑以下几方面的影响因素：（1）要确保筒体直边的加工线与动力机头的横向移动轨迹平行。
（2）要确保筒体待加工边与铣边机底边接触面有足够的伸出量，以防改变动力机头角度时，刀头与铣边机床身发生干涉。
但伸出量不宜过大，负责加工时震动大、噪音大，不利于设备使用，易伤刀片。

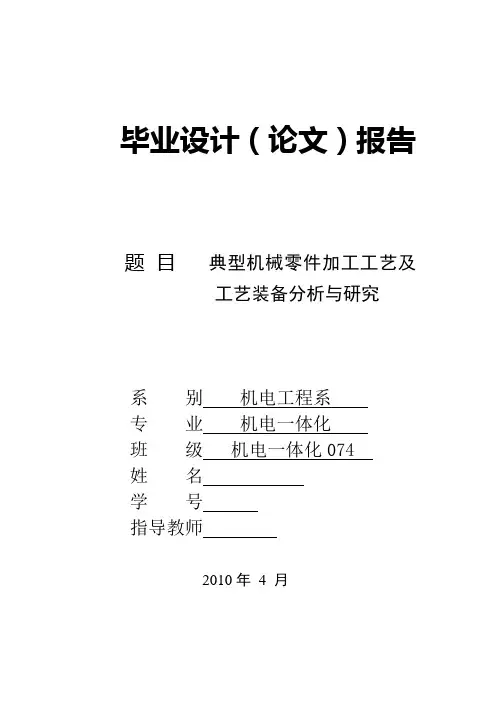

毕业设计（论文）报告题目典型机械零件加工工艺及工艺装备分析与研究系别机电工程系专业机电一体化班级机电一体化074姓名学号指导教师2010年4 月引言改革开放30年来，我国机电工业引进了大量的先进产品设计制造技术和生产工艺装备，机电工业的产值、利润占整个工业的25%左右。
目前，我国与WTO成员的贸易额已占我国对外贸易总额的90%以上，机电产品在我国外贸进出口中占据重要地位。
但从整体来看，我国机电工业与发达国家相比仍存在较大差距，总体技术水平的差距达15—20年。
加入WTO后，政府对企业的管理和企业自身的生产经营行为，都要遵循WTO的有关原则，企业所面临的外部环境将发生重大变化，加入WTO对整个机电行业的影响，也是深刻而深远的。
由于我国机电工业的产业结构尚不合理，各地的重复建设，导致地区结构趋同化倾向十分明显，技术水平低、生产工艺落后、浪费严重、企业达不到经济合理的生产规模，进而导致经济效益低下。
加入WTO的冲击会直接波及到那些效益差、长期亏损的企业，而那些依靠关税和非关税措施保护的行业，也同样会受到冲击。
同时，由于市场竞争的加强，某些行业的利润率会下降，长线产品的生产将会得到相应的抑制。
那些管理落后、效益低下的企业必然要进行资产重组。
从这个意义上看，加入WTO，也为我国机电工业的产业结构调整提供了有利时机和发展动力，但也对机电行业提出了更高要求。
机械设计基础和机械制造基础是机电工程系针对机械专业类学生安排的非常重要的专业基础教学内容。
其目的是培养学生的产品设计能力和零件制造能力,而机构零件的工艺分析和加工能力是机械专业的学生必须掌握的一门综合技能。
目录引言 (2)论文摘要 (5)一零件的分析1.1零件功能分析 (6)1.2 零件的工艺分析 (6)二零件工艺规程的设计2.1 确定毛坯的制造形式 (7)2.2 基准的选择 (9)2.3 制订工艺路线 (11)2.4 机械加工余量\工序尺寸及毛坯尺寸的确定 (13)2.5 确定切削余量 (14)2.6刀具的选择 (15)三专用夹具设计3.1 问题的指出 (16)3.2夹具设计 (17)四填写工艺文件4.1 机械加工工艺规程 (18)4.2 数控加工工序卡 (19)4.3 数控加工刀具卡 (20)4.4数控走刀路线图 (21)4.5数控加工程序编制表 (24)致谢 (26)参考文献 (27)论文摘要本次毕业设计要求承担课题的学生根据三年中所学过的专业理论知识和实践知识并查阅与之相关的技术资料，完成一个典型复杂机械零件的机械加工工艺分析,编制该零件的机械加工工艺规程和机构加工工艺卡片,并完成该零件其中一道工序的专用夹具设计,完成设计说明书的编写。
数控铣毕业设计数控铣床是一种先进的机械设备，广泛应用于工业制造领域。
作为一名学习数控铣削技术的学生，我有幸能够参与数控铣床的毕业设计。
在本文中，我将分享我在毕业设计中的经验和收获。
首先，我想介绍一下数控铣床的基本原理。
数控铣床通过计算机控制系统，根据预先编写好的程序，自动完成工件的加工过程。
相比传统的手动操作，数控铣床具有高精度、高效率和稳定性的优势。
因此，研究和设计数控铣床是一个非常有挑战性和有意义的课题。
在我的毕业设计中，我选择了一个复杂的工件进行加工。
这个工件有多个形状复杂的孔和凹槽，需要进行多次刀具切削和坐标轴移动。
在编写加工程序之前，我首先进行了详细的工艺分析和加工路径规划。
通过使用CAD软件进行三维建模和仿真，我能够更好地理解工件的结构和加工难度，为后续的加工步骤做好准备。
接下来，我开始编写数控铣床的加工程序。
这是整个毕业设计的核心部分，也是最具挑战性的一步。
在编写程序时，我需要考虑刀具的选择、切削参数的设定以及加工路径的优化。
为了提高加工效率和工件质量，我还使用了自动换刀系统和自动测量系统。
这些先进的技术设备使得数控铣床的加工过程更加智能化和自动化。
在进行实际加工之前，我进行了多次的仿真和调试。
通过仿真软件，我能够模拟整个加工过程，并检查程序的正确性和合理性。
在调试过程中，我还发现了一些潜在的问题和改进的空间。
通过不断地优化程序和调整参数，我最终成功地完成了工件的加工。
除了加工的过程，我还进行了一系列的实验和测试。
通过使用精密测量仪器，我对工件进行了尺寸和表面粗糙度的检测。
结果表明，数控铣床的加工精度和表面质量能够满足设计要求。
这为我毕业设计的成功提供了有力的支持。
通过这次毕业设计，我不仅学到了理论知识，还获得了实践经验。
我深刻认识到数控铣床在工业制造中的重要性和应用前景。
随着科技的不断进步，数控铣床将会越来越普及，为工业生产带来更多的便利和效益。
总结起来，数控铣床的毕业设计是一项具有挑战性和有意义的任务。
数控铣床毕业设计论文数控立式铣床工作台滑鞍结构设计第一章概述•现在，随着社会和科学技术的发展，机械产品的日趋精密复杂，且需频繁改型。
普通机床已不能适应这些需求。
数控铣床是机械和电子技术相结合的产物，它的机械结构随着电子控制技术在铣床上的普及应用，以及对铣床性能提出的技术要求，而逐步发展变化。
数控铣削是机械加工中最常用和最主要的数控加工方法之一，它除了能铣削普通铣床所能铣削的各种零件表面外，还能铣削普通铣床不能铣削的需要2～5坐标联动的各表面轮廓和立体轮廓。
•数控铣床机械结构的主要特点，•（1）高刚度和高抗震性铣床刚度反映了铣床结构抵抗变形的能力。
为了满足数控铣床高速度、高精度、•高生产率、高可靠性和高自动化的要求，与普通机床相比，数控铣床应有更高的静、动刚度，更好的抗震性。
•（2）减少铣床热变形的影响铣床热变形是影响铣床加工精度的主要影响因素之一。
由于数控铣床主轴转速、进给速度远高于普通铣床，在切削过程中产生大量的热，从而发生热变形，严重影响了加工精度。
•（3）传动系统机械结构简化数控铣床的主轴和进给驱动系统主要是用交流、直流电动机和伺服电机驱动，因为他们调速范围大，并可无极调速，这样使传统大为简化，箱体结构简单。
•（4）高传动效率和无间隙传动装置数控铣床在高进给速度下，工作要求平稳，有高定位精度。
因此，对进给系统中的机械传动装置和元件要有高寿明、高刚度、无间隙、高灵敏度和低摩擦阻力的特点。
•（5）低摩擦因数的导轨要求导轨在高速进给时不振动，低速时不爬行，具有很高的灵敏度，耐磨性要高，精度保持性要好。
•数控铣床主要机械部件包括底座、滑鞍、工作台、立柱、主轴箱箱体等,它们的刚度等影响着数控机床的几何精度和加工精度,所以对数控铣床工作台，滑鞍设计对我认识机床有重要的意义。
第二章导轨的选择、、、、、、、、•、、、、、、、、、、、、、、、、、、、、、、、、形三角形燕尾形圆形•、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、•当导轨与滑块作相对运动时，钢球就沿着导轨上经过淬硬并精密磨削加工而成的四条滚道滚动；在滑块端部，钢球通过反向器反向，进入回珠孔后再返回到滚道，钢球就这样周而复始地进行滚动运动。
烟台职业学院毕业设计(论文)题目：轴类零件的数控加工工艺的编制及加工图系别：机械工程系专业班级：____机电班（普）__姓名：_________指导教师：__________烟台职业学院毕业设计（论文）任务书目录摘要一利用CAXA制造工程师CAD/CAM系统进行自动编程加工二手工编程加工1.零件图工艺分析1．1数控加工工艺基本特点1.2设备选择1.3确定零件的定位基准和装夹方式1.3.1粗基准选择原1.3.2精基准选择原则1.3.3定位基准1.3.4装夹方式1.4加工方法的选择和加工方案的确定1.4.1加工方法的选择1.4.2加工方案的确定1.5工序与工歩的划分1.5.1按工序划分1.5.2工歩的划分1.6确定加工顺序及进给路线1.6.1零件加工必须遵守的安排原则1.6.2进给路线1.7刀具的选择1.8切削用量选择1.8.1背吃刀量的选择1.8.2主轴转速的选择1.8.3进给速度的选择1.9编程误差及其控制1.9.1编程误差1.9.2误差控制2.编程中工艺指令的处理2.1常用G指令代码功能表2.2常用M指令代码功能表3.程序编制及模拟运行、零件加工或精度自检3.1程序编制3.2模拟运行3.3零件加工3.4精度自检致谢设计小结轴类零件的数控加工工艺的编制及加工图摘要数控技术是用数字信息对机械运动和工作过程进行控制的技术,数控装备是以数控技术为代表的新技术对传统制造产业和新兴制造的渗透形成的机电一体化产品,即所谓的数字化装备,数控技术的应用不但给传统制造业带来了革命性的变化,使制造业成为工业化的象征,而且随着数控技术的不但发展和应用领域的扩大他对归计民生的一些重要行业(IT、汽车、医疗、轻工等)的发展起着越来越重要的作用,因为这些行业所需要装备的数字化已是现代发展的大趋势.在我国加入WTO和对外开放进一步深化的新环境下,发展我国数控技术及装备是提高我国制造业信息化水平和国际竞争能力的重要性保证.数控加工与编程毕业设计是数控专业教学体系中构成数控加工技术专业知识及专业技能的重要组成部分，通过毕业设计使我们学会了对相关学科中的基本理论基本知识进行综合运用,同时使对本专业有较完整的系统的认识,从而达到巩固、扩大、深化所学知识的目的,培养和提高了综合分析问题和解决问题的能力以及培养了科学的研究和创新能力。
毕业设计设计题目:经典零件的加工工艺系别:自动化工程系专业:机电一体化班级:**:***学号: 33设计小组:章厚君，刘宏超****:***完成时间:【摘要】 (3)前言 (4)零件简图 (5)1.1零件图的正确性及完整性分析 (6)2.工艺方案的分析与拟定 (6)2.1分析零件图 (6)2.2 毛坯的选择 (6)2.2.1确定毛坯的制造形式 (6)2.2.2毛坯的热处理 (6)3.机床的选择 (7)3.1普通铣床的选择 (7)3.2 加工中心的选择 (8)4.工件的装夹与定位 (9)4.1.1工件的装夹方案 (11)4.1.2选择定位基准 (11)4.2夹具、刀具、量具的选择4.2.1 夹具的选择94.2.2 刀具的选择 (10)4.2.3量具的选择 (11)5.1确定加工余量 (13)5.2加工方案选择各表面及孔............................................................... 错误!未定义书签。
5.3 各表面及孔的加工方案 (13)5.3.1平面的加工方案 (13)5.3.2 孔的加工方案 (13)6.1切削用量的选择原则 (15)6.2切削用量的确定 (15)6.3进给量f的确定 (16)6.4切削深度αp的确定 (17)6.5切削速度ｖc的确定 (18)6.6主轴转速n的确定 ............................................................................. 错误!未定义书签。
7.拟订并确定加工工艺方案 (13)7.1拟订加工方案 (13)7.2比较并确定最终加工工艺方案...................................................... 错误!未定义书签。
8.工序内容拟定 (14)8.1 工序三的装夹方案 (14)8.2 工步（3）的工艺分析 (14)8.3 工步（5）的工艺分析..................................................................... 错误!未定义书签。
第一章概述1.1 铣削加工的基本知识一、常用铣床概论（一）万能卧式铣床铣床的主轴中心线与工作台面平行。
其工作台有三个方向即垂直横向及纵向都可以移动。
纵向工作台在水平面内还能向左右旋转0—45度的角度。
如选择合理的附件和工具，几乎可以对任何形状的机械零件进行铣削。
（二）立式铣床铣床的主轴中心线与工作台面垂直，有的立铣因为加工需要，主轴还能向左右倾斜一定角度，以便铣削倾斜面。
立式铣床一般用于铣削平面斜面或沟槽，齿轮等零件。
（三）龙门铣床此铣床具有足够的刚度，适用与强力铣削，加工大型零件的平面，沟槽等。
铣床通常有二轴、三轴甚至更多主轴以进行多刀、多工位的铣削加工，生产效率很高。
铣镗加工中心在生产中也获得了广泛应用，他可承担中小型零件的铣削或复杂面的加工。
铣镗加工中心尚可进行铣、钻、绞、镗、纹丝等综合加工，在一次工件装夹中可以自动更换刀具，进行铣、钻、绞、镗、纹丝等多工序操作。
二、铣床加工范围及加工特点（一）铣床加工范围可加工水平面，台阶面，垂直面，齿轮，齿条，各种沟槽（直槽，T型槽，燕尾槽，V型槽）或成形面等。
（二）铣床加工特点加工范围广，适合批量加工，效率高。
铣刀属多齿工具，根据刀具的不同，出现断续切削，刀齿不断切入或切出工件，切削力不断发生变化，产生冲击或振动，影响加工精度和工件表面粗糙度。
铣床加工精度为179—177。
表面粗糙度为Ra6.3-1.6um。
三、铣削加工与铣削工艺（一）铣削加工铣削加工是在铣床上利用铣刀旋转对工件进行切削加工方法。
铣刀是旋转的多刃具。
铣削是多刃加工，且铣刀可使用较大的切削速度，无空回程，故生产效率高。
（二）铣削用量它包括铣削速度，进给量和铣削宽度和深度。
1、切削速度V c切削速度即为铣刀最大直径的线速度：V c=πdn/1000 m/min2、进给量：指刀具在进给运动方向上相对工件的位移量。
有三种方式：（1）每齿进给量f z mm/z（2）每圈进给量f mm/r（3）每分钟进给量mm/min 铣床多用于每分钟进给量γf=f·n=f z·z n mm/min3、背吃刀量也就是切削深度a p,它是沿铣刀轴线方向测量的切削层尺寸。
4、侧吃刀量就是切削宽度a e,它是沿垂直与铣刀轴线上的测量的切削层尺寸。
（三）选择铣削用量的次序首先选择较大的铣削宽度、深度，其次是加大进个量。
最后才是根据刀具耐用度的要求，选择适宜的铣削速度。
（四）铣削方式1、逆铣铣刀的旋转方向与工件进给方向相反的铣削形式称为逆铣。
2、顺铣铣刀旋转方向与工件进给方向相同的铣削方式称顺铣。
3、端铣端铣的铣削方式有对称和不对称铣削两种。
铣削时铣刀的轴线位于工件中心，这种铣削称为对称铣削。
铣刀的轴线偏于工件的一侧时的铣削，称为不对称铣削。
1.2 铣削加工的历史切削加工是用切削工具，把坯料或工件上多余的材料层切去，使工件获得规定的几何形状、尺寸和表面质量的加工方法。
任何切削加工都必须具备三个基本条件：切削工具、工件和切削运动。
切削工具应有刃口，其材质必须比工件坚硬；不同的刀具结构和切削运动形式，构成不同的切削方法。
用刃形和刃数都固定的刀具进行切削的方法有车削、钻削、镗削、铣削、刨削、拉削和锯切等；用刃形和刃数都不固定的磨具或磨料进行切削的方法有磨削、研磨、珩磨和抛光等。
切削加工是机械制造中最主要的加工方法。
虽然毛坯制造精度不断提高，精铸、精锻、挤压、粉末冶金等加工工艺应用日广，但由于切削加工的适应范围广，且能达到很高的精度和很低的表面粗糙度，在机械制造工艺中仍占有重要地位。
切削加工的历史可追溯到原始人创造石劈、骨钻等劳动工具的旧石器时期。
在中国，早在商代中期(公元前13世纪)，就已能用研磨的方法加工铜镜；商代晚期(公元前12世纪)，曾用青铜钻头在卜骨上钻孔；西汉时期(公元前206～公元23)，就已使用杆钻和管钻，用加砂研磨的方法在“金缕玉衣”的4000多块坚硬的玉片上，钻了18000多个直径1～2毫米的孔。
17世纪中叶，中国开始利用畜力代替人力驱动刀具进行切削加工。
如公元1668年，曾在畜力驱动的装置上，用多齿刀具铣削天文仪上直径达2丈(古丈)的大铜环，然后再用磨石进行精加工。
18世纪后半期，英国工业革命开始后，由于蒸汽机和近代机床的发明，切削加工开始用蒸汽机作为动力；到19世纪70年代，切削加工中又开始使用电力。
对金属切削原理的研究始于19世纪50年代，对磨削原理的研究始于19世纪80年代，此后各种新的刀具材料相继出现。
19世纪末出现的高速钢刀具，使刀具许用的切削速度比碳素工具钢和合金工具钢刀具提高两倍以上，达到25米/分左右；1923年出现的硬质合金刀具，使切削速度比高速钢刀具又提高两倍左右；30年代以后出现的金属陶瓷和超硬材料(人造金刚石和立方氮化硼)，进一步提高了切削速度和加工精度。
随着机床和刀具的不断发展，切削加工的精度、效率和自动化程度不断提高，应用范围也日益扩大，从而大大促进了现代机械制造业的发展。
金属材料的切削加工有许多分类方法，常见的有按工艺特征、按材料切除率和加工精度、按表面成型方法三种分类方法。
切削加工的工艺特征决定于切削工具的结构，以及切削工具与工件的相对运动形式。
因此按工艺特征，切削加工一般可分为：车削、铣削、钻削、镗削、铰削、刨削、插削、拉削、锯切、磨削、研磨、珩磨、超精加工、抛光、齿轮加工、蜗轮加工、螺纹加工、超精密加工、钳工和刮削等。
1.3 铣削加工现状高速铣削加工（High Speed Milling, HSM）以其巨大的优势，迅速成为现代加工制造领域最重要的加工手段之一，也是衡量一个国家装备制造水平的重要标志。
因为高速切削加工技术已广泛应用于航空航天、汽车、船舶等关系到国计民生的重要领域，也代表着现代切削制造技术的发展趋势。
近几年来，我国对数控机床需求急剧增加，2000年至2005年，我国数控金切机床产量从14053台跃至59639台，年增长率为33.5％。
我国金切机床产值数控化率从1996年的11.6％提高到2005年的47.3％。
这表明我国的数控机床行业有了极大的发展。
另一方面，我国数控机床进口额连年激增，从2001年的24.1亿美圆增至2005年的64.95亿美圆，国有数控机床的市场占有率却呈现出逐年下滑的趋势，尤其是高速、高精度多轴机床，几乎完全依赖进口[1]。
这些数据可以看出我国的机床制造业尤其是高端加工中心落后于发达国家。
因此，国家在“十五”、“十一五”规划中都把以数控机床为核心的装备制造作为重大专项，以期在这方面有所突破。
数控技术是一门集计算机技术、自动控制技术、机械电子技术以及计算机图形处理技术于一体的综合性技术。
其中NC编程是这一技术的灵魂。
NC编程成为各种CAM软件的核心。
因为NC编程直接影响着数控机床的使用效率和加工质量。
所以国内外投入了大量的人力和物力来提高CAD/CAM软件的编程效率，加工效果以及智能化水平。
现代高速切削加工发展概况由于目前绝大部分的机械零件必须经过切削加工实现，切削加工在机械制造中占用十分重要的地位。
经济全球化使制造国际化，因此竞争也越来越激烈。
如何提高效益、降低成本、加快产品开发周期成为每一个面对市场竞争的企业的迫切愿望。
高速切削加工所具有的明显优势，近年来得到广泛应用并迅速发展。
高速铣削加工（High Speed Milling，简称HSM）的概念源于德国切削物理学家C.J .Salomon博士于1931年所提出的著名切削实验及物理引申[2],他认为对应一定的工具材料有一个临界切削速度，达到此温度切削温度最高。
当超过这一临界切削速度，切削温度反而会降低，而大幅度提高机床的生成效率。
高速铣削加工技术作为一门新兴的技术，以其与传统加工相比无可比拟的优点，在加工制造业中得到了越来越广泛的应用，也带来了巨大的经济效益。
我国要实现由制造业大国向制造业强国的跨越，必须有强大的制造装备业及相关产业体系作支撑。
我国目前的高速数控技术也得到了迅速的发展。
但是，我国还缺少高速铣削加工的核心技术，还有许多基础性的研究工作有待开展，这也是我国走向制造业强国的必由之路！第二章方案设计一、方案1：该设计机床的升降运动由顶部的电动机通过联轴器1传到1号减速箱，带动滑动丝杆螺母机构，由滑动丝杆螺母机构带动动力头作升降运动，铣床的进给运动则由底部的电动机经联轴器2传递到2号减速箱，由2号减速箱输出给与之相配合的滑动丝杆螺母机构，从而带动机架部分沿工作台上的导轨面运动，作横向进给。
刀具的旋转运动由动力头提供。
二、方案2：该方案与方案1的不同之处在于升降运动和进给运动都是在钢丝绳的牵引作用下实现的。
三、方案3：该方案与方案1的不同之处在于控制升降运动和进给运动的滑动丝杆螺母机构由滚动丝杆螺母机构代替。
四、方案比较：方案1：该方案的升降运动和进给运动是由滑动丝杆螺母机构实现，而滑动丝杆螺母机构具有降速比大、运动平稳和运动精度高、轴向牵引力大、自锁性能好等优点，但是它的不足之处是它的传动效率不高、刚度较低。
方案2：在该方案中，钢丝绳起了重要的作用，电动机的转动给钢丝绳一个牵引力，通过此力实现机床的升降运动和进给运动。
这个方案的优点在于钢丝绳制造简单、维修方便、成本低、传动效率较高，但是它运动不够平稳且运动精度低，在传动过程中易产生颤动、不能够自锁、降速比不大。
方案3：该方案中采用了滚动丝杆螺母机构，通过该机构来传递运动，以满足机床的要求。
该方案中的滚动丝杆螺母机构具有摩擦损失小，传动效率高、动作灵敏，低速运动时无爬行现象、磨损小，精度保持性好、可消除轴向间隙，轴向刚度高、摩擦系数小等优点，但是它的工艺复杂，生产成本高，不能实现自锁。
综合考虑，最终选取方案1为最终设计方案，通过其Solid Edge绘图如下图2所示。
图1 方案1初步设计工程图五、其工作原理如下：该铣床由三个动力部分组成；分别由三个电动机提供动力来源，即电动机1、电动机2及动力头。
其中：1号电动机通过联轴器带动1号减速箱旋转，从而带动1号丝杆旋转，控制小托板在垂直方向做上下移动，同时使动力头在垂直方向上做上下移动，适合于不同厚度的焊接板件的加工。
其加工行程为560mm；2号电动机通过2号减速箱带动2号丝杆转到，通过螺母机构带动铣边机的大托板（即机架）左右移动，完成行程为3600mm；可以适用于中小焊接板件的铣边。
动力头的功率为5.5kv,转动角度由手轮转动来调节，其转动是通过棘轮调节，达到转动角度为0-90度，能够满足板所有板件的铣边工作。
第三章 机床具体参数设计机床的主要技术参数包括主参数和基本参数，其中基本参数又包括尺寸参数、运动参数、动力参数。
该机床的主参数已经确定，它是加工焊接板件的专用铣床。
其参数如下：一、技术参数如今我以走上了工作的生涯，近段时间对外协这一方面有了一定的了解，其焊接板件在冷作过程中都要经过铣边这一阶段，通过参考厂家铣边的特点以及结合我公司所以工作零件的特点，决定铣边机的工作行程为3600mm ，当今的厂家在生产过程中最看重的是效率问题。
