iFIX 系统配置指南

  • 格式：doc
  • 大小：36.59 KB
  • 文档页数：19

iFIX 系统配置指南作者：激情如火，2005-9-23 9:48:00 发表于：《自动化软件论坛》共有1人回复，56次点击加为好友发送留言针对各种项目需求，为了帮助系统工程师和售前服务工程师更好地使用 iFIX及其组件配置企业级系统，本材料在各个方面给出了详尽的说明和例子，以便项目相关人员使用参考。

本材料所涉及的方面主要有如下几个主题：设备连接、iFIX功能模块选取及数据库设计、网络设计、企业信息系统和资源调度系统集成及冗余系统设计。

第一章设备连接设备连接是一个工厂数据采集系统需要解决的首要问题，iFIX 可以提供与世界上各种知名设备的方便连接方式，同时提供通讯程序的开发工具包以使用户能将自行开发的非标设备连接到 iFIX监控系统。

下面分几个方面阐述。

1．连接设备类型：iFIX可以连接的设备种类有很多，主要类型有：DCS、PLC、控制器、远程模块、现场总线设备、条码阅读器、智能仪表、称重仪、其它计算机系统或特殊设备。

2．连接方式：iFIX和设备的连接方式主要有如下几种：通过串行口连接，通过工业网络连接，通过标准以太网连接，其它方式如：电话拨号，微波设备，无线电传输，专线连接等。

3．使用的 iFIX 驱动程序：iFIX 驱动程序根据开发工具不同，分为 6.x 版本和7.x版本。

6.x版本的驱动程序使用驱动程序开发包 ITK 开发，可以在 WINDOWS 95/98 和 WINDOWS NT上运行。

6.x版本的驱动程序支持在同一台 PC 机上同时运行 8 个不同的驱动程序连接8种不同设备。

驱动程序内置冗余功能，详见冗余系统描述。

7.x版本的驱动程序使用 ASDK或 OSDK （ OPC Toolkit）开发，只能在WINDOWSNT平台上运行。

7.x版本驱动程序提供 OLE Automation 界面，可以脱离 iFIX 单独运行，并能在VB程序中引用其属性、方法。

此驱动程序采用 COM/DCOM技术，可以以 C/S结构安装运行。

即可以进行网络远程控制，如将Client 部分安装在 iClient 上，通过网络控制 Server部分的运行，进行远程驱动程序组态，控制运行及状态诊断。

7.x驱动程序支持无限设备连接通道定义， 7.x驱动程序大部分同时也是 OPCServer，可以和标准的 OPC Client 连接。

Intellution IO驱动列表参见：/products/fixiodrivers/4．使用第三方的驱动程序和 OPC ServerIntellution 有大量的自动化合作伙伴（CAP），他们在工程中为 iFIX编写了大量商品化的驱动程序和 OPCServer。

详情请参见如下网址查阅所需信息：第三方 OPC 驱动列表，参见：Intellution CAP 驱动程序列表，参见：/dsi///还有更多，请联系Intellution 办事处5．设备连接方式分类举例：PLC – AB：iFIX 针对 AB PLC 的驱动程序有多种连接方式，现分别说明如下：ABH：使用串行口连接 AB DH+ 网络，简单易行，但速度受到串口限制，无需其它 AB 软硬件。

驱动程序版本为：6.xABR：现使用较多，可以支持 AB 的 KT, KTC, KTX, KTXD 以及以太网卡与PLC 通讯，还需要 AB 的RSLinx 软件支持。

此软件可从 AB 购买或从 Intellution 一同订货。

注意，不可使用 RSLinx Lite版本，所需的RSLinx版本是：RSLinx for Windows NT and 95 v2.00.97.30 或以上，OEM 版本也可。

主要支持的 PLC 类型有：PLC-2、PLC-3、PLC-5、PLC-5/250、SLC 5、MicroLogix1761-L10BWA 和 1761-L20BWA-5A PLCs 等。

详情请参见驱动程序手册。

需要注意的是 ABR I/O 驱动版本6.51 以上才支持 MicroLogix PLC。

现场应用：道康宁(Dow Corning)、上海石洞口一厂、上海延安东路隧道ABE：使用较少，通过以太网方式连接 AB PLC，但需 AB 的 Interchange 软件支持。

ABO：第三方 OPC Server，可同 iFIX 的 OPC Client 直接连接。

但也需 AB 的 RSLinx支持。

开发方为：Matrikon Systems, Inc。

详情可查阅PLC – Modicon：MB1：有两个版本，6.x 和 7.x 版，通过串行口连接所有支持 Modbus 串行通讯协议的设备。

主要有 Modicon PLC和其它控制仪表如：Honeywell UDC，UMC，Moore 的控制仪表等。

支持 Mobus RTU 和 ASCII两种通讯协议。

当使用其与其它兼容设备通讯时，注意数据类型会与 Modicon 的数据类型有所差别。

7.x版本支持电话拨号连接和无线电连接。

现场应用：温州电厂、扬子石化热电厂MMP：6.x版本，支持通过 Modbus Plus网络连接Modicon PLC。

可支持双SA85网卡，支持 984 系列和Quantum 系列 PLC。

可支持 WIN95 和 NT，支持的网卡有：SA85、SM85、AT-984、MC-984。

现场应用：香港电力公司、上海吴泾热电厂、嘉兴电厂MBE：通过标准以太网卡连接 Modicon 以太网通讯模块。

PLC – Siemens：SIE：通过串行口连接西门子 S5 PLC 的串行通讯模块 CP525。

支持 3964R 协议，也可连接其它支持此协议的西门子设备。

S_7：支持三种方式连接西门子 S7系列 PLC，即：Profibus(L2)、工业以太网(H1)、标准以太网(TCPIP)。

这三种连接方式分别叙述如下：Profibus：支持 FMS 和 MPI 协议。

所需PC硬件：CP 5412-A2 PC Board for PROFIBUS所需西门子软件：S7- 5412/Windows NT 版本1.10 或以上PLC 上的通讯模块：CP-343-5，CP-443-5 EXT可直接连接在 PLC 的 MPI 通讯口。

工业以太网(H1)：所需PC硬件：CP 1413 PC Board for Ethernet所需西门子软件：S7-1413/Windows NT 版本 1.10 或以上标准以太网(TCPIP)：所需PC硬件：3-COM Etherlink III Card – Ethernet所需西门子软件：SOFTNET S7 for Industrial Ethernet / Windows NT其它诊断和配置 S7 PLC 的西门子软件：PG/PC Interface Software Configuration Release 4.0.7.4,153STEP 7 Software version V 3.02现场应用：联合利华牙膏、宝钢钢管公司SL4：7.x 驱动程序，从西门子网络第四层 - ISO Transport Layer 以以太网连接西门子S5、S7、TI系列PLC。

S5：支持115U、135U、155U，支持CP143或CP1430通讯模块。

S7：支持300和400系列PLC，但不支持CP443-TCP模块。

TI：支持545、555、560、565系列，支持CP1434TF通讯模块。

支持标准以太网卡：3COMS7 200 PPI：第三方 OPC Server 驱动，供货商softwaretoolbox，支持S7-212，S7-214，S7-215，S7-216或以上。

支持 Single MasterMultiDrop RS485方式以及拨号连接。

注：S7200系列PLC支持自由方式协议通讯，即可在PLC端通过软件编程定义一个通讯程序并使用标准协议，如Modbus，然后再iFIX端使用相应的驱动程序。

PLC –三菱 MitsubishiMIT：6.x 版本驱动，使用 Mitsubishi Protocol format one 通过串口连接 A 系列 PLC，支持CPU 类型 AnA、AnN、AnS、AnU。

支持95/98/NT多种平台，支持的三菱通讯卡类型有：A1SJ71C24、AJ71C24、AJ71UC24。

现场应用：上海三得利啤酒MIE：6.x 版本驱动，以太网 TCPIP 方式连接 MELSEC – A PLC，支持MELSEC PLC CPU类型：AnN/AnS, AnA, AnS, AnU，使用 MELSEC 网卡 AJ71E71 通讯。

支持WIN95/98/NT平台。

Mitsubishi FX NET Driver：第三方 OPC Server，供货方 softwaretoolbox，支持所有FX、FX2C、FX0n 系列，支持 FX NET RS-485 Multidrop 连接方式。

有拨号连接，可单独运行。

MEL：支持三菱 MELSECNET 10 光纤网络连接方式，正处于调试之中。

PLC – OMRONOMR：6.x 版本驱动，通过串口连接 OMRON Host Link，WIN95/98/NT 平台，支持C系列、CV系列、P系列、K系列等。

OMF：6.x 版本驱动，通过 OMRON 的 FINSGATEWAY 连接各种 OMRON PLC，支持的连接方式有：OmronController Link Units(必须使用Omron Controller Link Support Board #3G8F5-CLK21)、Omron Ethernet Unit (使用标准以太网)、Omron Sysmac Link Units(必须使用Omron Sysmac Link Board #3G8F5-SLK21)、Omron Sysmac Net Link Unit(必须使用Omron Sysmac Link Board #3G8F5-SLK21)以及通过串行连接与 C 系列和 CV 系列 PLC通讯。

需要 OMRON FINSGATEWAY 2.1 支持，只支持 WINNT 平台。

注意：使用 FINSGATEWAY 的不同连接方式，需要安装不同内容的部分，如使用 Controller Link需安装CLK_Unit0 Version 2.1；使用以太网方式需安装ETN_UnitVersion 2.1；使用 SYSMAC LINK 方式需安装 SysmacLink Version2.1；使用串行界面需安装SERIAL_Unit Version 2.1。

现场应用：华虹NEC、赛格日立PLC – GEGE6：使用 GE 的 CCM2 协议与 GE 各种 PLC 通讯。

合集下载

iFIX操作说明

iFIX操作说明

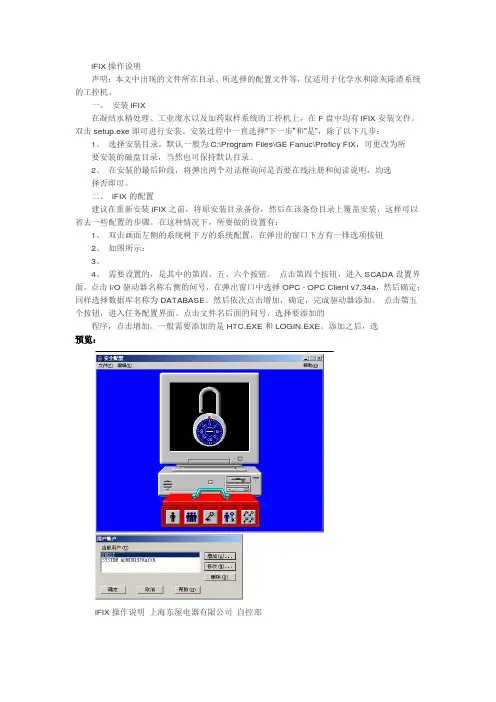

iFIX操作说明声明：本文中出现的文件所在目录、所选择的配置文件等，仅适用于化学水和除灰除渣系统的工控机。

一、安装iFIX在凝结水精处理、工业废水以及加药取样系统的工控机上，在F盘中均有iFIX安装文件。

双击setup.exe即可进行安装。

安装过程中一直选择―下一步‖和―是‖，除了以下几步：1、选择安装目录，默认一般为C:\Program Files\GE Fanuc\Proficy FIX，可更改为所要安装的磁盘目录，当然也可保持默认目录。

2、在安装的最后阶段，将弹出两个对话框询问是否要在线注册和阅读说明，均选择否即可。

二、iFIX的配置建议在重新安装iFIX之前，将原安装目录备份，然后在该备份目录上覆盖安装，这样可以省去一些配置的步骤。

在这种情况下，所要做的设置有：1、双击画面左侧的系统树下方的系统配置，在弹出的窗口下方有一排选项按钮2、如图所示：3、4、需要设置的，是其中的第四、五、六个按钮。

点击第四个按钮，进入SCADA设置界面。

点击I/O驱动器名称右侧的问号，在弹出窗口中选择OPC - OPC Client v7.34a，然后确定；同样选择数据库名称为DATABASE。

然后依次点击增加，确定，完成驱动器添加。

点击第五个按钮，进入任务配置界面。

点击文件名后面的问号，选择要添加的程序，点击增加。

一般需要添加的是HTC.EXE和LOGIN.EXE。

添加之后，选预览：iFIX操作说明上海东屋电器有限公司自控部中所添加的程序，点击右侧的向上箭头，将其上移至WORKSPACE.EXE上方。

这样，所选择的程序将随iFIX启动而启动。

点击第六个按钮，进入安全配置界面，如图：5、同样，下方有五个选项按钮。

点击第三个按钮，将用户基本安全选择为启用，确定。

然后点击第一个按钮，如图：在这里可以设置登陆账户及相应的权限。

如果要增加账户，点击增加；如果要修改已有账户，点击修改。

注意：GUEST和SYSTEM ADMINISTRATOR为系统默认账户，建议不要轻易修改。

iFIX 6.1 配置指南说明书

iFIX 6.1 配置指南说明书

GE DigitaliFIX 6.1 from GE Digital Configuration Guide HOW TO CHOOSE THE RIGHT CONFIGURATION FOR THE JOBIFIX 6.1 FROM GE DIGITAL -CONFIGURATION GUIDEIntroductioniFIX is a proven, innovative flagship HMI/SCADA software product from GE Digital. iFIX can boost equipment uptime and product quality by improving operator reaction time through rapid problem identification, preventing operator mistakes, and providing intelligent warning.Used in dozens of diverse industries ranging from water / wastewater to life sciences, and food & beverage / consumer goods to specialty chemicals, iFIX:•Is an open and flexible client / server application that provides supervisory control of processequipment•Provides high speed scanning, alarm and control •Offers a complete library of visualization tools to support any situation•Supports enterprise scale and highly distributed architectures•Provides the operator with the right information at the right time to help keep the plant running in a highly efficient manner. What is new?iFIX 6.1 is an update that continues the journey of open standards, rapid application development, and enterprise support.The specific features for the iFIX 6.1 release include:•OPC UA client driver option•Web Configuration Hub•iFIX Embedded is now iFIX for IOT•New Client Configurations•Update to the High-Performance Dynamos to include Smart Alarm Limits•Auto log-in (single sign-on) for Windows Users •Improved Proficy Historian Aliasing•Support for Windows Server 2019Please refer to the New Features topic in the iFIX IPI (Important Product Information) section of the iFIX Electronic Books for a full listing.iFIX servers come in three different versions:•iFIX for IOT (formerly iFIX Embedded)•iFIX Standard: a standalone version, no network•iFIX Plus: networked versionFor each server, then pick the core capability: development, runtime, read only, blind server. Then select the number of points you need. Servers are scalable, from 75 I/O points up to unlimited.IOT Standard (standalone)Plus(Networked)ClientDeploymentDev / RuntimeThick / Thin / IOTCapability Dev / Runtime / Blind Server Dev-Runtime /Dev-Read Only /Runtime Only / Runtime -ReadOnlyOn SCADA / ServerPoints/Size Starter 100 / Small 500 /Medium 1500 / Large 500075 / 150 / 300 / 900 / 1500 /10K / 30K/Unlimited75 / 150 / 300 / 900 / 1500 /10K / 30K / Unlimited# of Clients (Thin TS) Options E-Sig / Network /OPC UAClient Driver / Add’l OPCUA ConnectionsE-Sig / iPower / OPC UAClient Driver/ Add’l OPC UAConnectionsE-Sig / iPower / OPC UAClient Driver/ Drivers /SCADA Synch / TS Clients /Add’l OPC UA ConnectionsE-Sig / iPowerRuntime OnlyServerBasic drivers, OPC UA Server.IGS Basic included on all butStarterOPC UA Server, Recipe Manager, Productivity Pack, Security Synch.,Auto Alarm Manager and Basic driversIncludesLevelAdd-ons Proficy Historian Essentials & WIN-911 Essentials are separate asset activations. Toolkits can be ordered separatelyCONFIGURING THE HMI/SCADA IFIX SERVER NODEBold Text above is new functionality in iFIX 6.1IFIX PRODUCT FEATURES BY SERVER TYPEFeatures Description iFIX for IOT iFIX Standard iFIX Plus Standard Database Blocks This includes the following Blocks: AA, AI,AO,AR,BL,CA,DA,DC,DI,DO,DR,ETR, EV,FN,MDI,PG,SS,TM,TR,TT,TX X X X Control Database Blocks Includes the following Blocks: BB, DT, LL, PID, RB, RM X X XSQL Database Blocks Includes the following Blocks: SQD, SQT Added with N/W NA XSPC Database Blocks Includes the following Blocks: SC, SD, HS, PA X X X Graphics User Interface with Dynamos, Objects, Data Links, Animations X X X Classic History Default iFIX Historical Package X X X Historian Essentials2500 points / 200-day Buffer + a number of permanent Historian tags depending on server size2500 pt / 200 day2500 pt / 200 day2500 pt / 200 day Basic Drivers Number of Drivers that can be run from a Single SCADA Node IGS Only X X Networking This is iFIX Networking. Connecting one iFIX Node to another.Option NA X Recipe Builder This feature allows Users to define Recipes (for ex. Table of Setpoints for Batch Upload or Download), for Batch applications X X XAB Productivity Pack Pre-built Database Blocks and Graphic Faceplates and Dynamos for PID, Timer and Counter for AB PLCs X X X Security Synchronizer Allows Users to synchronize iFIX Security with Microsoft Windows Security NA X XHigh Availability Allows iFIX to run on Stratus Servers NA X XAuto Alarm Manager This feature allows Reporting of Alarms from a Remote SCADA Node into the Alarm History of Central SCADA Node NA NA X SCADA Synchronization Failover options between two SCADAs that synchronizes the Tag Database and Alarms NA NA Option Electronic Signatures21 CFR Part 11 Compliance Feature. Allows users to Track Changes and maintains Audit Trail NA Option Option iPower Power T&D application with special graphical tools to build a Power Grid HMI Option Option Option iFIX Toolkits API extensions for custom interfaces into iFIX NA Option Option IGS Basic IGS driver that allows access to basic device protocols X Option Option DNP3DNP3 driver Option Option ROC ROC RTU driver Option Option 61850IEC 61850 Driver Option Option BacNET BacNET Driver Option Option LNS Lonworks Driver Option Option Win911Win911 V3.1 Essentials Add-on (basic alarm escalation capabilities)X XOn-node ClientsOn-node iClient TS clients are limited to 10 per node by default. Would you require additional Thick Clients or more than 10 Thin-Terminal Services Clients, contact your local sales representative. You can include up to 253 Thin-Terminal Services Clients on the same node (two are included by default). Also, for Thin-Terminal Services Clients, while Electronic Signature is priced per Server, iPower is priced per Client.Additional OPC UA ConnectionsMaximum allowed per node is 10; two are included. SCADA SynchronizationThis option is for your High Availability SCADA Solution, on both the Primary (Standard License) and the Backup (Backup License) Node.Electronic Signature and iPowerPricing for these options will be a percentage of the iFIX configuration.WIN-911 Add-onWIN-911 is an alarm notification package for iFIX. It isthe most widely used alarm notification platform inIndustry and IIoT, deployed at over 10,000 facilities, in70 countries and on six continents.You will receive separate activation codes for theseassets, allowing for this to be deployed on differentnodes from the iFIX node, or it can be installed on thesame node.The WIN-911 Add-on option is available free ofcharge: WIN-911 Essentials edition is included in yourorder if you ask when placing the order.The Premier and Enterprise levels are available fororder as a paid option.For a High Availability SCADA Solution, the WIN-911Add-on is only required on the Primary Node.Note that WIN-911 needs to be installed on an iFIXnode, which can be a read client node, and will notoperate independently. Please refer to the respectiveproduct literature for more information.Proficy Historian Add-onProficy Historian is software that collects industrialdata at very high speed, stores it securely, distributesit and allows for fast retrieval & analysis. It is afoundational element of your Digital TransformationYou will receive separate activation codes for theseassets, allowing for this to be deployed on differentnodes from the iFIX node, or it can be installed on thesame node.The Proficy Historian add-on option is selected bydefault when ordering, providing you with a ProficyHistorian Essentials license. When ordering a HighAvailability SCADA Solution, Proficy HistorianEssentials with 1000 Points and a Redundant Collectormust be ordered.Note that the Proficy Historian and WIN-911 Add-onsoptions are not available for demo (expiring) licenses.CONFIGURING THE HMI/SCADA IFIX OPTIONSThe read-only version is now broken into two separate licenses: Runtime or DevelopmentWe have added an IOT Thick Runtime Only iClient.xxxi CLIENTS: WHAT’S NEW IN iFIX 6.1?Previous New with 6.1 and for all versions Thick iClient IOT Thick ThinDevelopment Development/Runtime√N/A√Runtime Runtime Only√√√Read Only Runtime/Read Only√N/A√Development/Read Only√N/A√ABOUT GEGE (NYSE: GE) is the world’s Digital Industrial Company, transforming industry with software-definedmachines and solutions that are connected, responsive and predictive. GE is organizedaround a global exchange of knowledge, the “GE Store,” through which each business shares andaccesses the same technology, markets, structure and intellect. Each invention further fuelsinnovation and application across our industrial sectors. With people, services, technology andscale, GE delivers better outcomes for customers by speaking the language of industry./DIGITAL/HMI-SCADA©2020 General Electric. All rights reserved. *Trademark of General Electric. All other brands or names are property of their respective holders. Specifications are subject to change without notice. 01 2020。

iFix组态指导手册

iFix组态指导手册

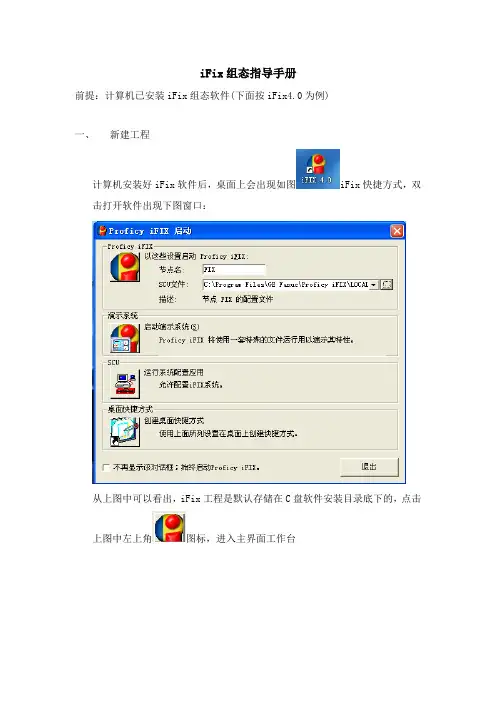

iFix组态指导手册前提：计算机已安装iFix组态软件(下面按iFix4.0为例)一、新建工程计算机安装好iFix软件后，桌面上会出现如图iFix快捷方式，双击打开软件出现下图窗口：从上图中可以看出，iFix工程是默认存储在C盘软件安装目录底下的，点击上图中左上角图标，进入主界面工作台如图iFix进入工作台后会默认打开一张空白画面，如不需要，可将它关掉，按自己要求重新建立画面。

二、画面组态在上图中右键左侧树结构菜单中的“画面”即可新建画面如下图选择自定义画面，点击下一步在下图中选择默认选项继续点击下一步在下图中设置画面所需分辨率（按像素），举例建立了像素600*400的画面，点击下一步在下图中自行选择画面背景色（也可不选，以后可修改），继续点击下一步在下图中输入画面名称，点击下一步在下图中点击完成按钮，创建画面成功。

菜单和工具栏功能请参考帮助iFix电子书中的“创建画面”章节三、变量组态在工作台左侧树结构菜单中双击如图“系统配置应用”图标再点击上图中的图标，进行PLC设备驱动配置点击下图中“I/O驱动器名称”后面的问号按钮选择正确的设备驱动和通讯方式（这里以OPC为例）点击确定，再点击下图中添加按钮，再点击确定询问点击“是”保存并关闭该窗口在工作台左侧树结构菜单中双击如图“数据库管理器”图标，进入变量组态环境选择“打开本地节点”，点击确定根据编程师提供的地址表信息，建立相应的不同类型的变量（离散型、整数型、浮点型），在上图空白处双击鼠标，弹出下图根据编程师提供的变量地址表选择需要新建的变量类型，这里以“DI”数字量输入为例，点击确定在上图中输入所见变量的各项属性，选择正确的驱动器（这里显示为之前添加的OPC驱动）和I/O地址（编程师提供）点击保存，变量建立成功。

四、动画组态参考帮助iFix电子书中的“创建画面”章节五、报警组态参考帮助iFix电子书中的“实现报警和消息”章节六、趋势曲线参考帮助iFix电子书中的“历史数据趋势”章节七、报表参考帮助iFix电子书中的“精通iFix”中“报表”章节。

iFix配置教程

iFix配置教程

iFix_SCADA教程来源：连邦IT服务平台编辑：黄燕飞发布时间：11-11-01iFix_SCADA：通过SCADA Server实时采集各系统的数据，即可在调度室实现操作控制；数据上传矿信息网后，可实现在办公终端监视生产过程，供决策部门和管理部门掌握生产最新动态一、配置SCADA冗余的前提条件：1、两个SCADA SERVER又同样的过程数据库2、相同的I/O DRIVER配置3、连接到相同的设备4、SCU配置成报警同步。

5、独立于IFIX软件外，两个SCADA服务器和客户端的机器在物理网络连接是通的。

二、客户端配置1、启动客户端IFIX软件，打开IFIX软件的SCU（系统配置程序），其画面如下：（确保禁用了SCADA支持）启动客户端IFIX软件2、打开系统配置的网络配置，打开的画面如图1：图1 打开系统配置的网络配置3、网络中选择网络连接的协议，如TCP/IP协议。

4、删除所有已经配置的远程节点5、在远程节点名中输入用户定义的逻辑节点的名称。

（在图中有标注）。

关于远程逻辑节点名的使用是这样的，假设我们取的远程的节点名称是PROD_1，二两个SCADA 服务器的名称分别是 SCADA10P(主)和SCADA10B（备），那么在数据连接，VBA脚本，调度，动画的数据源中引用格式是FIX32.PROD_1.TANKEVEL.F_CV而不是FIX32.SCADA10P_1.TANKEVEL.F_CV。

6、然后选择上图中的按纽，进入下面的画面如图2：图2 远程节点配置7、在上面的画面中的设置如下：首先选中“启用逻辑节点名（E）”复选框，在主节点名中输入主的SCADA服务器的物理节点名，在备节点名中输入备用SCADA服务器的物理节点名，最后单击画面的“确定”按纽关闭画面，返回到画面（一），单击画面（一）的“确定”按纽，返回到SCU配置画面。

8、打开下面的画面如图3：（SCU-配置-本地启动）图3 本地启动定义选中“本地节点别名”，单击“确定”按纽，返回到SCU配置画面。
