机械基础实验指导书

房强汉景艳

山东交通学院

二〇一四年二月

实验要求

1．实验课是巩固课堂理论教学、培养实际工作能力的重要方面。因此学生在实验前必须认真复习与本次实验有关的教材和预习实验指导书，明确实验目的，了解实验内容、操作步骤及注意事项等。

2．按规定时间准时进入实验室。有特殊情况必须请假，并及时与实验室联系，尽快补做，不能无故缺席。为保证测量结果的正确性和仪器的正常使用，入室必先换拖鞋或穿上鞋套，入室后必须保持安静、清洁、卫生，不得随地吐痰，严禁吸烟。

3．必须听从实验指导教师指挥，严格遵守纪律；不准打闹、大声喧哗，不得随意动用与本次实验无关的设备、试样等，严格遵守操作规程，切实注意人身及设备、仪器安全。

4．实验时应按操作程序正确使用量具、量仪，不得任意拆卸、摆弄。实验所用量具、量仪，在使用中发生故障时，应立即报告指导教师，不得自行处理。损坏仪器、设备根据情节轻重按学校规定须进行全部或部分赔偿。

5．实验时专心、细心。对量仪、量具要轻拿轻放，调整仪器的活动部分动作要缓慢，对锁紧机构锁紧时用力不要过大。

6．实验完毕后，按量具、量仪等保养要求，进行清洗保养，将所有物品归还原位，并整理工作现场。按时完成并上交实验报告，并须经指导教师评阅。

实验一铁碳合金平衡组织和铸铁组织的观察与分析

一、实验目的

1. 观察和分析铁碳合金在平衡状态下的显微组织和铸铁的显微组织结构。

2. 了解铁碳合金中的相及组织组成物的本质、形态及分布特征。

3. 进一步熟悉金相显微镜的使用。

二、实验说明

碳钢和铸铁是工业上应用最广的金属材料，它们的性能与组织有密切的联系。因此，熟悉并掌握它们的组织结构是对钢铁材料使用者最基本的要求。

1. 碳钢和白口铸铁的平衡组织

平衡组织一般是指合金在极为缓慢冷却的条件下(如退火状态)所得到的组织。铁碳合金在平衡状态下的显微组织可以根据Fe-Fe3C相图来分析。从相图可知，所有碳钢和白口铸铁在室温时的显微组织均由铁素体(F)和渗碳体(Fe3C)组成。但是，由于碳质量分数的不同、结晶条件的差别，铁素体和渗碳体的相对数量、形态、分布和混合情况均不一样，因而呈现各种不同特征的组织组成物。碳钢和白口铸铁在室温下的显微组织见表1-1。

表1-1 各种铁碳合金在室温下的显微组织

2. 各种相组分或组织组分的特征

碳钢和白口铸铁的金相试样经浸蚀后，其组织中各相组分和组织组分的形状和性能如下：

铁素体：铁素体经w(HNO3)=3%-5%酒精溶液浸蚀后，在显微镜下观察呈白亮色多边形晶粒，如图1-1所示。随着钢中碳质量分数的增加，铁素体质量分数减少，当其质量分数较多时呈块状分布(图1-2)，碳质量分数接近共析成分时，铁素体往往呈断续的网状分布在珠光体的周围。铁素体具有良好的塑性和韧性，但硬度较低，

一般为80-120HBS，强度也较低。

图1-1 工业纯铁的显微组织图1-2w(C)==0.45%碳钢的显微组织

渗碳体：渗碳体经w(HNO3)=3%-5%酒精溶液浸蚀后，也呈白亮色。一次渗碳体呈长条状分布在莱氏体之间，如图1-3所示；二次渗碳体呈网状分布在珠光体的边界上，如图1-4所示；三次渗碳体分布在铁素体晶界处；珠光体中的渗碳体一般呈片状，如图1-5、1-6所示。

图1-3 过共晶白口铸铁组织中的一次渗碳体图1-4 过共析钢(w c=1.2%)组织中的二次渗碳体

铁素体和渗碳体经w(HNO3)=3%-5%酒精溶液浸蚀后都呈白亮色，若用苦味酸纳溶液热浸蚀，则渗碳体被染成黑褐色，而铁素体仍为白色。用此方法可以区别铁素体和渗碳体。渗碳体的硬度为800HBW，强度、塑性、韧性都很差，它是一个硬、脆相。

珠光体：珠光体是由铁素体片和渗碳体片相互交替排列形成的层片状组织。它经w(HNO3)=3%-5%酒精溶液浸蚀后，其组织中的铁素体和渗碳体都呈白亮色，而铁素体和渗碳体的相界被浸蚀后呈黑色线条。在600倍以上的显微镜下观察时，珠光体中的片状渗碳体呈白亮色分布在白亮色铁素体的基体上，而其相界是黑色线条，如图1-6所示。

图1-5 中倍下的珠光体图1-6 高倍下的珠光体

在200倍以下的显微镜下观察时，由于放大倍数低，难以分辨出哪是铁素体，此时珠光体是一片黑暗，成为黑块的组织，如图1-2中黑色部分。珠光体硬度为190-230HBS，随片层间距的变小，硬度升高。

莱氏体：莱氏体在室温时是珠光体和渗碳体的机械混合物。渗碳体中包括共晶渗碳体和二次渗碳体，两种渗碳体相连在一起，没有边界线，无法分辨开。莱氏体经w(HNO3)=3%-5%酒精溶液浸蚀后，其组织特征是在白亮色渗碳体基体上分布着许多黑色点(块)状或条状珠光体，如图1-7所示。莱氏体硬度为700HBS，性脆。它一般在w(C)>2.11%的白口铸铁中，在某些高碳合金钢的铸造组织中也常出现。

在亚共晶白口铸铁中，莱氏体被黑色粗枝状的珠光体所分割，而且可以看到在珠光体周围有一圈白亮的二次渗碳体，如图1-8所示。

图1-7 共晶白口铁（莱氏体）组织图1-8 亚共晶白口铸铁组织

3. 铸铁的显微组织

依铸铁在结晶过程中石墨化程度不同，可分为白口铸铁、灰口铸铁、麻口铸铁。白口铸铁具有莱氏体组织而没有石墨，碳几乎全部以碳化物形式(Fe3C)存在；灰口铸铁没有莱氏体，而有石墨，即碳部分或全部以自由碳、石墨的形式存在。因此，灰口铸铁的组织可以看成是由钢基体和石墨所组成，其性能也由这两个组织的特点

所决定；麻口铸铁的组织介于灰口铸铁与白口铸铁之间。白口铸铁和麻口铸铁由于莱氏体的存在而有较大的脆性。

(1) 石墨石墨本身的强度、硬度、塑性都很低，几乎等于零。因此，石墨对铸铁性能的影响极大。石墨的形状愈细长、粗大或分布不均匀，则产生应力集中的程度就愈严重，从而大大降低铸铁的强度和塑性。

(2) 基体组织根据石墨化程度不同，铸铁的基体组织不同，一般情况下，可分为三种：铁素体、珠光体+铁素体、珠光体。

(3) 各种铸铁的显微组织特征

普通灰铸铁：石墨呈粗片状析出，如图1-9所示。

变质灰铸铁：在铸铁浇注前，往铁水中加入变质剂增多石墨结晶核心，使石墨以细小片状析出。

(a) F灰铸铁 (b) F+P灰铸铁 (c) P灰铸铁

图1-9 灰铸铁的显微组织

球墨铸铁：在铁水中加入球化剂。浇注后石墨呈球状析出，如图1-10所示。

(a)F球墨铸铁 (b)F+P球墨铸铁 (c)P球墨铸铁

图1-10 球墨铸铁的显微组织特征

可锻铸铁：将白口铸铁石墨化退火，使石墨呈团絮状析出，如图1-11所示。

三、实验内容

1. 观察表1-2中所列试样的显微组织，研究每一个试样的组织特征，联系

Fe-Fe3C相图分析其组织形成过程，并绘出所观察试样的显微组织示意图。

2. 熟悉金相显微镜的构造和正确使用。

(a) F可锻铸铁 (b) P可锻铸铁

图1-11 可锻铸铁的显微组织

表1-2 铁碳合金试样牌号及处理状态

试样号码牌号碳质量分数/% 处理状态浸蚀剂

1 工业纯铁～0.05 退火3%HNO3酒精溶液

2 20 0.15～0.25 退火3%HNO3酒精溶液

3 45 0.40～0.50 退火3%HNO3酒精溶液

4 T8 0.75～0.80 退火3%HNO3酒精溶液

5 T12 1.20～1.25 退火3%HNO3酒精溶液

6 T12 1.20～1.25 退火碱性苦味酸钠溶液

7 亚共晶白口铁～3.5 铸造3%HNO3酒精溶液

8 共晶白口铁～4.3 铸造3%HNO3酒精溶液

9 过共晶白口铁～4.3 铸造3%HNO3酒精溶液

四、实验方法指导

1. 操作金相显微镜时，应先了解显微镜的原理、构造、各主要附件的作用和位置等，并要了解显微镜使用注意事项，要按显微镜操作程序细心操作。

2. 观察试样的组织时，先明确材料成分、处理条件及浸蚀剂等。动用试样时，不能用手摸试样磨面，或将试样磨面随意朝下乱放，或将试样叠起来，以免损坏试样。

3. 观察组织前先选显微镜放大倍数，其选用原则是先用低倍观察，找出典型组织，然后再用中、高倍对这些典型组织进行仔细观察，这样，整体和局部观察结合起来，才能对一块金相试样做出全面分析。金相显微镜放大倍数小于200倍时称

低倍，200~600倍时称中倍，大于600倍时称高倍。

4. 仔细阅览碳钢与白口铸铁的金相图片，认真观察每一个试样的组织，注意组织中每个相组分和组织组分，如铁素体、渗碳体、珠光体等的形态、数量、大小及分布特征。并联系铁碳相图分析其结晶过程及组织。

5. 待认识了各组织特征后，再画每个试样中典型区域的显微组织示意图，但注意不要把杂质、划痕等画在图上。

五、实验报告要求

1. 写出实验目的。

2. 画出所观察样品的显微组织示意图(用箭头和代表符号标明各组织组成物，并注明样品成分、浸蚀剂和放大倍数)。

3. 根据所观察的组织，说明碳质量分数对铁碳合金的组织和性能的影响的大

致规律。

六、思考题

1. 珠光体组织在低倍观察和高倍观察时有何不同?为什么?

2. 渗碳体有哪几种?它们的形态有什么差别?

3. 根据杠杆定律确定(或估算)未知样品的碳质量分数。

实验二 材料硬度实验测定

一、实验目的

1. 了解硬度测定的基本原理及常用硬度试验法的应用范围。

2. 学会正确使用硬度计。

二、实验原理

硬度是指材料抵抗另一较硬的物体压人表面抵抗塑性变形的一种能力，是重要的力学性能指标之一。与其他力学性能相比，硬度试验简单易行，又无损于工件，因此在工业生产中被广泛应用。常用的硬度试验方法有：

布氏硬度试验——主要用于黑色、有色金属原材料检验，也可用于退火、正火钢铁零件的硬度测定。

洛氏硬度试验——主要用于金属材料热处理后的产品性能检验。

维氏硬度试验——用于薄板材或金属表层的硬度测定，以及较精确的硬度测定。

显微硬度试验——主要用于测定金属材料的显微组织组分或相组分的硬度。 1. 布氏硬度试验

(1) 原理 用载荷F 把直径为D 的硬质合金压头球压人试件表面，并保持一定时间，而后卸除载荷，测量压头在试样表面上所压出的压痕直径d ，从而计算出压痕球面积A ，然后再计算出单位面积所受的力(F /A 值)，用此数字表示试件的硬度值，即为布氏硬度，用符号HBW 表示。布氏硬度试验原理如图2-1所示。

压痕平均直径 12

2

d d d +=

设压痕深度为h ，则压痕的球面积为

(

2

D

A Dh D ππ==

布氏硬度值

0.1200.102F HBW A =?

=

式中 F ——施加的载荷，kg ；

D ——硬质合金压头球直径，mm ； A ——压痕面积，mm 2； d ——压痕平均直径，mm 。

图2-1 布氏硬度试验原理

由于金属材料有硬有软，工件有厚有薄，有大有小，为适应不同的情况，布氏硬度的压头球直径有φ1mm、φ2.5mm、φ5mm、φ10mm四种。工作载荷有9.087N……、9807N、14700N、29400N等不同试验力。试验力的保持时间一般为10s~15s。当采用不同大小的载荷和不同直径的压头球进行布氏硬度试验时，只要能满足P/D2为常数，则同一种材料测得的布氏硬度值是相同的，而不同材料所测得的布氏硬度值也可进行比较。国家标准规定试验力-压头球直径平方的比率（0102P/D2的比值）应根据材料和硬度值，按照表2-1中的规范选择。在试样厚度和载面大小允许的情况下，尽可能选用直径大的压头和大的载荷，这样更易反映材料性能的真实性。另外，由于压痕大，测量的误差也小。所以，测定钢的硬度时，尽可能用φ10mm压头和3000kg的载荷。试验后的压痕直径应在0.24D

试样厚度至少应为压痕深度的8倍，试样最小厚度与压痕平均直径的关系见表2-2。试验后如果试样背后出现可见变形，则表明试样太薄。

任一压痕中心距试样边缘的距离至少为压痕平均直径的2.5倍，两相邻压痕中心间距离至少为压痕平均直径的3倍。

应在相互垂直方向测量压痕直径，用两个读数的平均值计算布氏硬度，或查附表一即得试样的布氏硬度值。

表2-1 布氏硬度实验规范

(1) 对于铸铁的试验，压头球直径一般为2.5mm、5mm和10mm。

布氏硬度值的表示方法是：若用10mm直径的硬质合金压头球在3000kg下保持10s，测得布氏硬度值为400时，可表示为400HBW。

在其他试验条件下符号HB应以相应的指数注明压头球直径、载荷大小及载荷保持的时间。例如，350HBW5/750，表示用5mm直径的硬质合金压头球，在7355N 试验力下保持10s~15s测定的布氏硬度值为350。

(2) 布氏硬度计的构造与操作。

① HB-3000型布氏硬度试验机的外形结构如图2-2所示，其主要部件及作用如下：

(a) 机体与工作台。硬度机有铸铁机体，在机体前台面上安装了丝杠座，其中装有丝杠，丝杠上装立柱和工作台，可上下移动。

(b) 杠杆机构：杠杆系统通过电动机可将载荷自动加在试样上。

(c) 压轴部分：用以保证工作时试样与压头中心对准。

(d) 减速器部分：带动曲柄及曲柄连杆，在电机转动及反转时，将载荷加到压轴上或从压轴上卸除。

(e) 换向开关系统是控制电机回转方向的装置，使加、卸载荷自动进行。

表2-2 压痕平均直径与试样最小厚度的关系mm

② 操作前的准备工作：

(a) 把根据表2-2选定的压头擦拭干净，装入主轴衬套中。

(b) 安装工作台。当试样高度小于120mm 时应将立柱安装在升降螺杆上，再装好工作台进行试验。

(c) 接通电源，打开指示灯，证明通电正常。 (d) 确定试验力保持时间T ，一般10s~15s ，操作按键选择确定。

(e) 根据压头球直径确定试验力，按键选择相应工作载荷。

③ 操作程序：

(a) 将试样平稳地放在工作台上，顺时针转动手轮，待工件接触压头的同时试验力开始显示。

(b) 当试验力接近自动加荷值时须缓慢上升。当达到自动加荷值90（THB-3000的自动加荷值为90）时，仪器发出蜂鸣音，停止转到手轮，加荷指示灯亮，自动加载。

(c) 加载到所选定的力值，发出蜂鸣音，加荷指示灯灭，保荷指示灯亮，并进行倒计时。

(d) 保荷时间结束，发出蜂鸣音，保荷指示灯灭，卸荷指示灯亮开始卸荷；卸荷结束，反向转动手轮使工件与压头脱开，一次试验结束。

(e) 取下试样用读数显微镜测出压痕直径d 1、d 1，根据平均值d 值，查附表即得HBW 值。

2. 洛氏硬度试验

(1) 原理：用金刚石圆锥压头或一定直径的硬质合金球压头，在初试验力F 0 和主试验力F 1 先后作用下，压入试样表面，保持一定时间，卸除主试验力，测量在初试验力下的残余压痕深度h 。

根据h 值及常数N 和S ，用以下公式计算洛氏硬度值。

洛氏硬度S

h N -

= 式中 S ——给定标尺单位；

N ——给定标尺硬度数。

常用的洛氏硬度标尺的计算公式为：

图2-2 HB-3000布氏硬度试验机

1-操作显示面板 2-压头 3-工作台

4-丝杠 5-操纵手轮 6-电源

陈立德版机械设计基础第10、11章课后题答案

第十章 齿轮传动 10.1渐开线性质有哪些？ 答：（1）发生线在基圆上滚过的长度等于基圆上被滚过的弧长，即 NK NA =。 （2）因为发生线在基圆上作纯滚动，所以它与基圆的切点N 就是渐开线上K 点的瞬时速 度中心，发生线NK 就是渐开线在K 点的法线，同时它也是基圆在N 点的切线。 （3）切点N 是渐开线上K 点的曲率中心，NK 是渐开线上K 点的曲率半径。离基圆越近，曲率半径越少。 （4）渐开线的形状取决于基圆的大小。基圆越大，渐开线越平直。当基圆半径无穷大时，渐开线为直线。 （5）基圆内无渐开线。 10.2何谓齿轮中的分度圆？何谓节圆？二者的直径是否一定相等或一定不相等？ 答：分度圆为人为定的一个圆。该圆上的模数为标准值，并且该圆上的压力角也为标准值。 节圆为啮合传动时，以两轮心为圆心，圆心至节点p 的距离为半径所作的圆。 标准齿轮采用标准安装时，节圆与分度圆是相重合的；而采用非标准安装，则节圆与分度圆是不重合的。 对于变位齿轮传动，虽然齿轮的分度圆是不变的，但与节圆是否重合，应根据具体的传动情况所决定。 10.3在加工变位齿轮时，是齿轮上的分度圆与齿条插刀上的节线相切作纯滚动，还是齿轮上的节圆与齿条插刀上的分度线相切作纯滚动？ 答：是齿轮上的分度圆与齿条插刀上的节线相切。 10.4为了使安装中心距大于标准中心距，可用以下三种方法： （1）应用渐开线齿轮中心距的可分性。 （2）用变位修正的直齿轮传动。 （3）用标准斜齿轮传动。 试比较这三种方法的优劣。 答：（1）此方法简易可行，但平稳性降低，为有侧隙啮合，所以冲击、振动、噪声会加剧。 （2）采用变位齿轮传动，因a a '>，所以应采用正传动。可使传动机构更加紧凑，提高抗弯强度和齿面接触强度，提高耐磨性，但互换性变差，齿顶变尖，重合度下降也较多。 （3）采用标准斜齿轮传动，结构紧凑，且进入啮合和脱离啮合是一个逐渐的过程，传动平稳，冲击、噪声小，而斜齿轮传动的重合度比直齿轮大，所以传动平稳性好。 10.5 一渐开线齿轮的基圆半径b =60mm r ，求（1）=70mm K r 时渐开线的展角K θ，压力角K α以及曲率半径K ρ；（2）压力角20α= 时的向径r 、展角θ及曲率半径ρ。 解：（1）因b 60 cos 70 K K r r α= =，可得出31K α=?，则 tan 0.60.540.06rad 3.38K K K θαα=-=-==?

机械设计试验指导书

上海百睿机电设备有限公司– https://www.doczj.com/doc/3b11164192.html, 机械设计试验指导书 第一次机械设计结构展示与分析 一、实验目的 1.了解常用机械传动的类型、工作原理、组成结构及失效形式； 2.了解轴系零部件的类型、组成结构及失效形式； 3.了解常用的润滑剂及密封装置； 4.了解常用紧固联接件的类型； 5.通过对机械零部件及机械结构及装配的展示与分析，增加对其直观认识。 二、实验设备 机构模型；典型机械零件实物；若干不同类型的机器。 三、实验内容、步骤 在实验室要认识的典型机械零件主要有螺纹联接件、齿轮、轴、轴承、弹簧，具体内容如下： 1.各种类型的螺纹联接实物，各种类型的螺栓、螺母及垫圈实物，螺纹联接的失效实物，各种类型的键、销实物，各种类型的键、销失效实物，各种类型的焊接、铆接实物； 2.各种类型及各种材质的齿轮、齿轮加工刀具、蜗轮蜗杆、带、带轮、链条、链轮、螺旋传动的零部件实物，失效零件实物； 3.各种类型的轴、轴承实物，轴上零件的轴向固定和周向固定实物，轴瓦和轴承衬实物，轴承、轴、轴瓦失效实物； 4.各种类型的弹簧和弹簧失效实物，各种联轴器、离合器实物模型。 四、注意事项 注意保护零件陈列柜中的零件。 五、实验作业 1.请回答在实验室所见到的零部件如螺栓、键、销、弹簧、滚动轴承、联轴器、离合器各 有哪些类型？ 2.请举出螺栓、键、齿轮、滚动轴承的一种使用情况以及相应的失效形式。 六、问题思考 1.传动带按截面形式分哪几种？带传动有哪几种失效形式？ 2.传动链有哪几种？链传动的主要失效形式有哪些？ 3.齿轮传动有哪些类型？各有何特点？齿轮的失效形式主要有哪几种？ 4.蜗杆传动的主要类型有哪几种？蜗杆传动的主要失效形式有哪几种？ 5.轴按承载情况分为哪几种？轴常见的失效形式有哪些？ 6.联轴器与离合器各分为哪几类？各满足哪些基本要求？ 7.弹簧的主要类型和功用是什么？ 8.可拆卸联接和不可拆卸联接的主要类型有哪些？ 9.零件和构件的本质区别是什么？ 常用带传动效率测试分析实验台

螺栓联接实验指导书机械设计实验指导书

《机械设计实验指导书》 徐双满洪建平编 王青温审 机械工程实验教学中心 2011年 2月

螺栓联接实验指导书 一．实验目的 1．掌握测试受轴向工作载荷的紧螺栓联接的受力和变形曲线（即变形协调图）。 2．掌握求联接件（螺栓）刚度C 1、被联接件刚度C 2、相对刚度C 1/C 1+C 2。 3．了解试验预紧力和相对刚度对应力幅的影响，以考察对螺栓疲劳的影响。 二．实验设备 图1—1为螺栓联接实验机结构组成示意图，手轮1相当于螺母，与螺栓杆2相连。套筒3相当于被联接件，拧紧手轮1就可将联接副预紧，并且联接件受拉力作用，被联接件受压力作用。在螺栓杆和套筒上均贴有电阻应变片，用电阻应变仪测量它们的应变来求受力和变形量。测力环4是用来间接的指示轴向工作载荷的。拧紧加载手轮（螺母）6使拉杆5产生轴向拉力，经过测力环4将轴向力作用到螺杆上。测力环上的百分表读数正比于轴向载荷的大小。 １．螺栓联接实验机的主要实验参数如下: 1)．螺栓材料为45号钢，弹性模量E 1=2.06×105N/mm 2，螺栓杆直径d=10mm ，有效变形计算长度L 1=130mm 。 2）．套筒材料为45号钢，弹性模量E 2=2.06×105N/mm 2，两件套筒外径分别为D=31和32，径为D 1=27.5mm ，有效变形计算长度L 2=130mm.。 2．仪器 1）YJ-26型数字电阻应变仪。 2）YJ-26型数字电阻应变仪。 3）PR10-26型预调平衡箱。

ΔF Dn λb λm λ λm ’ θn λ F θ0 D0 Q p F Q p Q 图4－３ 力－变形协调图 图4－２ LBX-84型实验机结构图 1-加载手轮 2-拉杆 3-测力计百分表 4-测力环 5-套筒 6- 电阻应变片 7-螺栓 8-背紧手轮 9-予紧手轮 三．实验原理 1．力与变形协调关系 在螺栓联接中，当联接副受轴向载荷后，螺栓受拉力，产生拉伸变形；被联接件受压力，产生压缩变形，根据螺栓（联接件）和被联接件预紧力相等，可把二者的力和变形图线画在一个坐标系中，如4－3所示。当联接副受工作载荷后，螺栓因受轴 向工作载荷F 作用，其拉力由预紧力Ｑp 增加到总拉力Q ，被联接件的压紧力Q p 减少到剩余预紧力Q ˊp ，这时，螺栓伸长变形的增量Δλ1，等于被联接件压缩变形的恢复Δλ2，即Δλ1=Δλ2=λ，也就是说变形的关系是协调的。因此，又称为变形协调图。 知道了力和变形的大小便可计算出连接副的刚度的大小，即力与变形之比Q/λ称

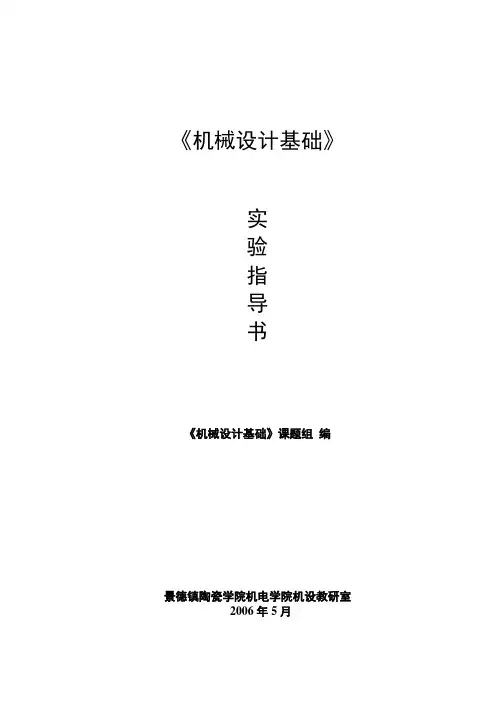

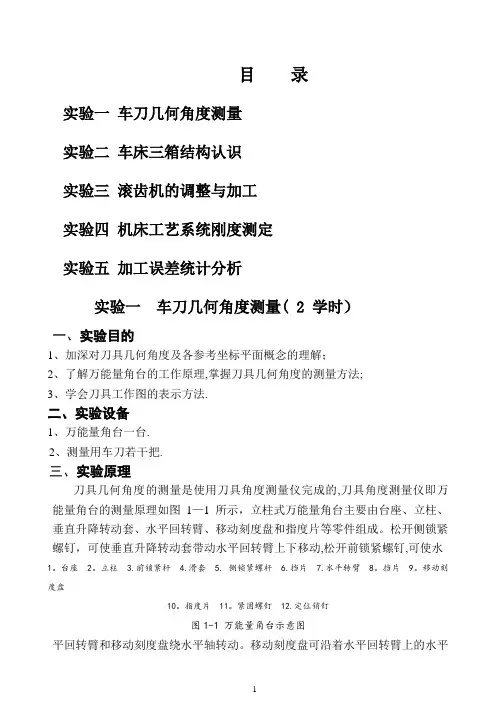

机械设计基础实验指导书(精)
