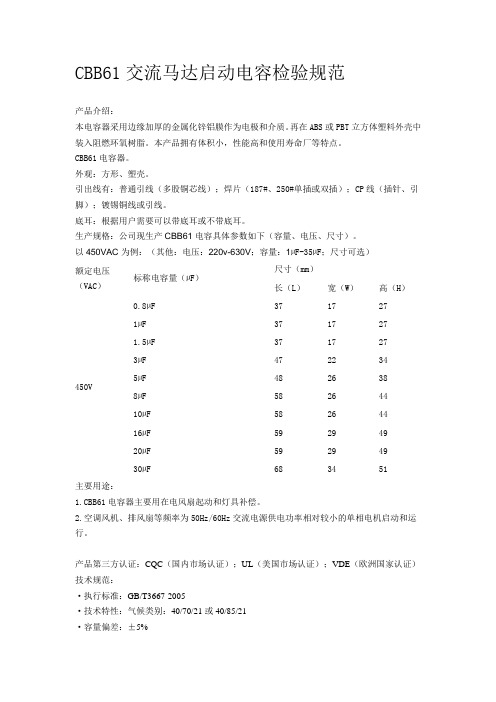

CBB61交流马达启动电容检验规范产品介绍：本电容器采用边缘加厚的金属化锌铝膜作为电极和介质。
再在ABS或PBT立方体塑料外壳中装入阻燃环氧树脂。
本产品拥有体积小，性能高和使用寿命厂等特点。
CBB61电容器。
外观：方形、塑壳。
引出线有：普通引线（多股铜芯线）；焊片（187#、250#单插或双插）；CP线（插针、引脚）；镀锡铜线或引线。
底耳：根据用户需要可以带底耳或不带底耳。
生产规格：公司现生产CBB61 电容具体参数如下（容量、电压、尺寸）。
以450VAC 为例：（其他：电压：220v-630V；容量：1µF-35µF；尺寸可选）额定电压（VAC）标称电容量（µF）尺寸（mm）长（L）宽（W）高（H）450V 0.8µF37 17 27 1µF37 17 27 1.5µF37 17 27 3µF47 22 34 5µF48 26 38 8µF58 26 44 10µF58 26 44 16µF59 29 49 20µF59 29 49 30µF68 34 51主要用途：1.CBB61电容器主要用在电风扇起动和灯具补偿。
2.空调风机、排风扇等频率为50Hz/60Hz交流电源供电功率相对较小的单相电机启动和运行。
产品第三方认证：CQC（国内市场认证）；UL（美国市场认证）；VDE（欧洲国家认证）技术规范：·执行标准：GB/T3667-2005·技术特性：气候类别：40/70/21或40/85/21·容量偏差：±5%·绝缘电阻：≥3000S（MΩ·µF）·损耗角正切：tgδ≤0.002(50Hz～100Hz)使用要求：·海拔：≤2000m·投入时的剩余电压：不超过额定电压的10%·最大允许电压：不超过1.1倍额定电压·最大允许电流：不超过1.3倍额定电流售后服务：产品质保三年，任何公司或个人自购买日起三年内我司承诺产品质量.注：1、其它容量、尺寸系列可按用户需要商定。
CBB611000（800）VDC-20uF电容器
本电容器采用边缘加厚的金属化锌铝膜作为电极和介质。
再在ABS或PBT立方体塑料外壳中装入阻燃环氧树脂。
该电容器拥有体积小，性能高和使用寿命长等特点。
适用范围：
·
■技术规范
·执行标准：GB/T3667-2005
·技术特性：
·气候类别：40/70/21或40/85/21
·容量偏差：±5%
·绝缘电阻：≥3000S（MΩ·µF）
·损耗角正切：tgδ≤0.002(50Hz～100Hz)
■使用要求：
·海拔：≤2000m
·投入时的剩余电压：不超过额定电压的10%
·最大允许电压：不超过1.1倍额定电压
·最大允许电流：不超过1.3倍额定电流
■主要用途：
1.广泛用于空调风机、电风扇、排风扇等频率为50Hz/60Hz交流电源供电功率相对较小的单相电机启动和运行。
2.用于频率为50Hz交流电源供电的单相电动机启动和运转，可连续工作。
3.适合于煤矿井下、铁路、航天等到安全性要求较高的场所。
■特征描述：
1.外观：方形、无耳塑壳
2.引出线有：焊片187#、
规格尺寸：47*26*38P=40
注：1、其它容量、尺寸系列可按用户需要商定。
2、引出端形式可根据用户协议要求制作。
售后服务：产品质保二年，任何公司或个人自购买日起二年内我司承诺产品质量.。
1uf500v电容
1uf500v电容是一种电子元件，具有特定的电容值和电压等级。
这种电容器通常用于电子电路中的耦合、绕组、滤波和能量储存等应用。
1uf表示电容器的电容值为1微法（microfarad），是指其能够将1库仑的电荷存储在两个端点之间的能力。
电容值越大，电容器存储电荷的能力越强。
而500v 表示该电容器的工作电压不能超过500伏特。
在电子电路中，1uf500v电容常用于耦合电容器。
耦合电容器用于将一个信号从一个部分传递到另一个部分，常用于放大器等设备的输入和输出端之间。
1uf500v电容的较大容值能够有效传递更低频率的信号。
此外，1uf500v电容还可以用作滤波电容器。
滤波电容器用于去除信号中的高频噪声，保证信号的纯净度。
1uf500v电容的电压等级足够高，能够有效滤除许多高频噪声。
除了上述应用，1uf500v电容还可以用于电感器的滤波和能量储存等任务。
根据具体的电子电路设计要求，可以在适当位置选择和使用1uf500v电容。
总结而言，1uf500v电容是一种电子元件，适用于耦合、滤波和能量储存等电路应用。
它的电容值为1微法，电压等级为500伏特，能够满足特定电子电路的需求。
电容上面的数字是什么意思
一般在曜上面，都会标注很多数字，懂行的人一眼就能看出这些数字代表什么意思，但一些对电容不是极了解的朋友来讲，就可能不是真正特别懂电容上面的数字含义，今天就拿一个CBB22电容，为大家讲解一下电容上面的数字代表的意思。
1、CBB22。
CBB电容器的一种，也是非常常见的一类聚丙烯薄膜电容器，还有很多像CBB81、CL21、CBB13、MMKP82等，它们都代表电容器的材质。
2、105。
这个属于用数字法表示电容器的容量，具体的换算公式如下：
105=1 000 000PF=1000NF=1uF，这也就是我们常说的1uF的容量。
1法拉（F）＝10^6微法（μF）＝10^12皮法（pF）
1法拉（F）＝10^9纳法（nF）1法拉（F）＝10^12皮法（pF）
1微法（μF）＝10^3纳法（nF）＝10^6皮法（pF）1纳法（n F）＝10^3皮法（pF）
3、J。
J代表电容器误差值士5%。
电容器容值误差范围有：D代表±0.5%、J级：士5%、K级：士10%、M级：士20%、s级：±50%/-20%、Z级：土80%／- 20%等。
4、400V。
代表电容的额定电压，这里单位是VDC，指电容器可以安全稳定运行的电压值。
CBB61交流马达启动电容检验规范产品介绍：本电容器采用边缘加厚的金属化锌铝膜作为电极和介质。
再在ABS或PBT 立方体塑料外壳中装入阻燃环氧树脂。
本产品拥有体积小，性能高和使用寿命厂等特点。
CBB61电容器。
外观：方形、塑壳。
引出线有：普通引线（多股铜芯线）；焊片（187#、250#单插或双插）；CP线（插针、引脚）；镀锡铜线或引线。
底耳：根据用户需要可以带底耳或不带底耳。
生产规格：公司现生产CBB61 电容具体参数如下（容量、电压、尺寸）。
以450VAC 为例：（其他：电压：220v-630V；容量：1µF-35µF；尺寸可选）额定电压（VAC）标称电容量（µF）尺寸（mm）长（L）宽（W）高（H）450V 0.8µF371727 1µF371727 1.5µF371727 3µF472234 5µF482638 8µF582644 10µF582644 16µF592949 20µF592949 30µF683451主要用途：1.CBB61电容器主要用在电风扇起动和灯具补偿。
2.空调风机、排风扇等频率为50Hz/60Hz交流电源供电功率相对较小的单相电机启动和运行。
产品第三方认证：CQC（国内市场认证）；UL（美国市场认证）；VDE（欧洲国家认证）技术规范：·执行标准：GB/T3667-2005·技术特性：气候类别：40/70/21或40/85/21·容量偏差：±5%·绝缘电阻：≥3000S（MΩ·µF）·损耗角正切：tgδ≤0.002(50Hz～100Hz)使用要求：·海拔：≤2000m·投入时的剩余电压：不超过额定电压的10%·最大允许电压：不超过1.1倍额定电压·最大允许电流：不超过1.3倍额定电流售后服务：产品质保三年，任何公司或个人自购买日起三年内我司承诺产品质量.注：1、其它容量、尺寸系列可按用户需要商定。
电风扇上的CBB61电容详解，怎么配电容？怎么区分电容的好坏？家里电风扇不转了，大多情况都是电容坏掉了，今天我们就来认识一下风扇上的电容。
看一下怎么根据风扇的功率配电容？怎么判断电容的好坏？CBB电容首先我们来看一下上面的信息，CBB就是无极性的聚苯乙烯电容器，61是它的型号，1.5UF是它的容量，加减5%是它的容量误差，SH说明它是自愈式电容器。
450VAC说明它的耐压值是交流450伏，50/60HZ是工作电源的频率，25/70/21是它的工作环境，低温零下25度到高温70度之间都是可以正常工作的，21是恒湿条件下试验的天数，C对应它的级别，CBB61电容器有A、B、C三个级别，对应的是电容器寿命，分别为C级3000h，B级10000h，A级30000h。
P0是它的防爆等级，如果后面数字是0肯定是不防爆，如果是1,2就是对应的等级。
CBB电容这个上面标注稍微有些不同，但是信息是类似的。
接电容电机一般是留有三根线，用万用表两两测一下电阻，电阻最大的两根线直接接电容。
接线图这个是接线图供大家参考，不同的电风扇接线稍有差异。
如果电扇不转确认是电容坏了，可以根据坏电容的型号再配一个，如果没有电容了，可以参考我给的数值。
40W左右的电风扇可以用1--1.5UF的电容，70W左右的电风扇可以用2UF的电容，180W左右的电风扇可以用3UF左右的电容。
如果电容容量太大会烧电机，电容太小启动不起来，只要不超过标配电容的20%都是可以的。
万用表电容档测电容测之前一定要先放电，这都是一些小容量的电容，可以两极快速的碰几下。
放电以后把万用表打到电容档，直接红黑表笔各接触一极就可以测出容量。
如果容量异常或者减小了很多就需要更换新的。
产 品 规 格 书 产 品 型 号： CBB61型交流电容器客 户： 上海儒竞电子科技有限公司拟 制 审 核 批 准王先进 王金兵 程新亚铜陵亿亨达电子有限责任公司1.适用范围本产品规格书是铜陵亿亨达电子有限公司为上海儒竞电子提供，适用于CBB61型交流电动机电容器。
该电容器为适用于频率100Hz及以下的单相异步电动机绕组连接的，以及和三相异步电动机连接从而使这些电动机可由单相系统来供电的电动机电容器。
2.使用条件本公司生产的CBB61型电容器的使用条件如下：2.1 海拔安装运行地区海拔不超过2000m。
2.2 投入时的剩余电压电容器投入时的剩余电压不超过额定电压的10%。
2.3 污秽安装运行地区为轻污秽地区。
2.4 运行温度电容器运行的温度范围为-40℃～+70℃。
3.5 湿热严酷度电容器的湿热严酷度为21天。
3.过负荷3.1 最高允许电压应适于在引出端间电压有效值不超过1.1倍额定电压的异常条件下长期运行。
3.2 最大允许电流应适于在电流有效值不超过由额定正弦波电压和额定频率所产生的电流的 1.3倍电流下运行。
3.3 最大允许容量（无功功率）在超过额定值电压和电流（虽然在3.1和3.2规定限值内）下运行所造成的过负荷应不超过1.35倍额定容量。
4. 本公司生产的CBB61电容器外形尺寸和各项性能指标满足下表的要求。
未尽事宜参照GB3667.1—2005或IEC 252－1《交流电动机电容器》的相关规定执行。
项目性能试验方法目视标志应内容齐全，清晰耐久，正确无误；1. 外观 1.2. 引出端子端正，无氧化、锈迹污物和机械损伤，不得影响导电性和正常插拔；3. 电容器无变形和污物，无破损及裂纹；4. 在实际使用时无其他问题。
2. 结构尺寸根据图纸及材料清单游标卡尺、其它表1 耐电压测试试验场所试验电压（有效值）加压时间极间2倍额定电压型式10s常规2s3. 耐电压极壳间2倍额定电压加1000V（但不得小于2000V）型式60s常规2sGB 3667.1—20054. 电容量指定电容量下允许偏差：±5% GB 3667.1—20055. 绝缘电阻 RC≥3000MΩ·μF（测试时间≤1min，测试电压100VDC）GB3667-936. 损耗角正切 0.2%以下（100Hz）GB3667-937. 阻燃性试验电容器的阻燃等级符合UL—94 V0级。
cbb61启动电容原理cbb61 是一种用于交流电源供电的单相电动机的起动和运转电容，也可对电动机起调速作用。
它是电风扇、抽油烟机、空调风机、面包机等重要的配套部件。
那么，cbb61 启动电容是如何工作的呢？首先，我们要了解单相电动机的结构和原理。
单相电动机是一种利用单相交流电来驱动的电动机，它由定子、转子、轴承、端盖等部件组成。
定子是电动机的固定部分，它有两个绕组，一个是主绕组，另一个是辅助绕组。
主绕组直接连接电源，产生主磁场；辅助绕组通过一个启动电容与电源串联，产生辅助磁场。
转子是电动机的旋转部分，它有一些导条和短路环组成的鼠笼结构，当转子置于定子的磁场中时，就会在导条上感应出电流，从而产生转矩，使转子旋转。
然而，单相交流电的特点是它的电压和电流都是正弦波形，它们的相位相同，也就是说，它们的最大值和最小值都是同时出现的。
这样，单相交流电产生的磁场也是正弦波形，它的方向和大小都是随时间变化的，它没有固定的旋转方向。
这就导致了单相电动机的一个问题，那就是它不能自动启动，因为它没有初始的转矩方向。
为了解决这个问题，就需要引入一个辅助磁场，使得定子的总磁场有一个确定的旋转方向，从而带动转子启动。
这就是 cbb61 启动电容的作用，它是一种金属化有机薄膜电容器，它的特点是高频损耗小，绝缘电阻高，自愈性好，寿命长。
它的作用是在辅助绕组和电源之间形成一个相位差，使得辅助磁场与主磁场的相位不同，从而形成一个旋转磁场。
当电动机启动后，辅助绕组和启动电容就会被一个离合器或者一个离心开关切断，只剩下主绕组工作，这样就可以减少电能的损耗，提高电动机的效率。
cbb61 启动电容的参数有以下几个：- 容量：表示电容器的电容量，单位是法拉（F），它决定了电容器的储能能力，也影响了电容器和辅助绕组之间的相位差，一般根据电动机的功率和电压来选择合适的容量，容量过大或过小都会影响电动机的启动性能和运行效率。
- 电压：表示电容器的额定电压，单位是伏特（V），它决定了电容器的耐压能力，也影响了电容器的尺寸和重量，一般要高于电动机的工作电压，以保证电容器的安全运行。
1uf500v电容1uf500v电容是一种电子器件，常用于电子电路中的滤波、耦合、隔直流和储能等功能。
它的主要作用是在电路中储存电荷，并在需要时释放电荷，从而实现对电流和电压的调节和稳定。
首先，我们来了解一下电容的基本知识。
电容是一种存储电荷的器件，它由两个导电板以及两个之间的绝缘介质组成。
当电压施加在电容上时，它会在两个导电板之间储存电荷，两板之间产生电压差。
而电容的大小取决于两个导电板之间的距离和绝缘介质的性质。
单位为法拉(F)。
1uf500v电容的“1uf”表示其容量大小，即1微法(F)。
容量越大，电容器储存电荷的能力就越强。
而“500v”表示电容器的额定电压。
这意味着电容器能够承受的最大电压为500伏特(V)。
如果超过了这个电压，电容器就可能会损坏。
1uf500v电容在电子电路中有多种用途。
首先，它可以用于滤波电路。
滤波电路的主要作用是去除电源信号中的杂波和噪声，使输出信号更加纯净。
1uf500v电容可以通过充放电的方式来切除高频信号，从而实现滤波效果。
一般情况下，滤波电路会使用多个不同容量的电容器来滤除不同频率的信号。
其次，1uf500v电容还可以用于耦合电路。
耦合电路用于将一个信号传递到另一个电路中。
当输入信号经过耦合电容时，它会将信号传递到输出电路中，同时阻隔直流偏置信号。
这样可以避免输出电路受到直流偏置的干扰，从而保证信号的准确性和稳定性。
另外，1uf500v电容还可以用于隔直流功能。
有些电路中，输入信号和输出信号的电压差可能会引起电路的不稳定或损坏。
通过在输入和输出之间串联一个1uf500v电容，可以将其看作一个开路，从而隔断直流信号的传递，只允许交流信号通过。
这样可以确保电路的工作稳定性和可靠性。
此外，1uf500v电容还可以用于储能功能。
在某些需要暂存能量的电子设备中，电容器可以充当储能器件。
当外部能量输入时，电容器会储存能量；当需要释放能量时，电容器会将储存的能量输出。
这在需要短时间大量能量的设备中非常有用，比如摄影闪光灯和医疗设备。
