PLC控制柜出厂检测报告

控制柜检验报告一、引言控制柜作为电气设备配电系统的重要组成部分，对于设备的正常运行和安全保障起到至关重要的作用。

为了确保控制柜的质量和安全性能，本文将对某控制柜进行全面的检验和评估，并撰写本次检验报告。

二、检验目的本次控制柜的检验目的是评估其是否符合相关的质量标准和安全要求，以确保控制柜的正常运行和使用安全。

三、检验内容1. 外观检查：对控制柜的外观进行检查，包括控制柜的外部结构是否完整、表面是否有明显的损伤和腐蚀等。

2. 内部检查：对控制柜内部的电气元件、连线等进行检查，包括电气元件的安装是否牢固、电源线是否正确接地等。

3. 功能检测：对控制柜的功能进行测试，包括控制柜的开关量输入和输出、模拟量输入和输出等功能的测试。

4. 安全性能检测：对控制柜的安全性能进行评估，包括漏电保护器的正常工作、绝缘电阻的测试等。

四、检验方法1. 外观检查：通过目视观察控制柜的外部结构和表面情况，发现外部缺陷和损伤。

2. 内部检查：打开控制柜的门，对内部的电气元件、连线等进行检查，使用万用表进行电气元件的测试。

3. 功能检测：使用相关测试仪器对控制柜的功能进行测试，记录测试结果。

4. 安全性能检测：使用专业的安全测试仪器对控制柜的安全性能进行评估和测试。

五、检验结果及评定经过全面的检验和测试，对控制柜的各项功能和安全性能进行了评估。

根据相关标准和要求，对控制柜的检验结果进行评定。

六、问题及建议在检验过程中，发现了一些问题，对于这些问题提出了相应的建议，以便厂家或用户对问题进行改进和处理。

七、质量标准和要求控制柜的质量标准和要求是根据国家相关标准和客户要求制定的，本次检验参考了以下标准和要求：1. 国家标准GB7251.1-2013《低压成套开关设备和控制设备》；2. 客户提供的控制柜设计要求和技术规范。

八、结论经过全面的检验和测试，本次控制柜的质量和安全性能符合国家和客户的相关要求和标准，可以投入使用。

同时，在使用过程中，建议定期进行维护和检查，以确保其长期稳定运行。

控制柜检验报告一、引言本文档为对某公司生产的控制柜进行的检验报告。

控制柜是用于控制和保护电气设备的重要组成部分，对其质量和安全性进行检验具有重要意义。

二、检验目的本次检验的主要目的是确保控制柜的设计、制造和安装符合相关的国家标准和规范，并满足客户的需求。

通过对控制柜进行各项检验，可以评估其性能、功能和安全性能，以确保其正常运行和使用。

三、检验范围本次检验的范围包括以下方面：1. 控制柜的外观检查：包括外壳、开关、指示灯、按钮等部件的完整性和正常工作状态检查。

2. 控制柜内部元件的检查：包括控制器、断路器、接触器、继电器等电气元件的安装、连接和配线是否符合设计要求。

3. 控制柜的电气性能检验：包括电气参数的测量，如电压、电流、功率、接地电阻等。

同时还会对控制柜的绝缘性能、接地可靠性、过载保护功能等进行检验。

4. 控制柜的安全性能检验：包括对控制柜的过载、短路、漏电及故障保护功能进行检验，确保其在故障情况下能够及时切断电源，保护设备和人员。

5. 控制柜的防护等级检验：对控制柜的防护等级进行检验，确保其能够防护灰尘、水、异物等的侵入，以保证设备的正常运行。

四、检验方法本次检验主要采用以下方法：1. 外观检查：通过目视观察和操作按钮、开关等进行外观检查，检查控制柜的外观是否完好，并确保各个部件的正常工作。

2. 电气参数检测：使用专业的测试设备对控制柜的电气参数进行测量，如使用万用表测量电压、电流，使用接地电阻测试仪测量接地电阻等。

3. 功能性检验：对控制柜的各个功能进行测试，确保其能够正确地接收和处理来自外部设备的信号，并能够实现设备的控制和保护功能。

4. 安全性能检验：通过模拟故障情况，测试控制柜的过载、短路、漏电及故障保护功能，确保其能够在故障发生时及时切断电源，保护设备和人员的安全。

五、检验结果经过对控制柜的各项检验，得出以下结果：1. 控制柜的外观完好，各个部件正常工作。

2. 控制柜内部元件的安装、连接和配线符合设计要求。

控制柜检测报告一、背景介绍控制柜是工业自动化系统中非常重要的设备，负责控制和监控各种电气设备的运行。

为确保控制柜的正常运行，提高生产效率和工作安全性，经常对控制柜进行定期检测是非常必要的。

本文将对某公司生产线上的控制柜进行检测，并给出详细的检测报告。

二、检测内容1. 电气元件检测：a. 检查控制柜内电气元件的严密性，排查漏电、短路等隐患。

b. 检测电气元件的工作温度，保证其不超过安全温度范围。

c. 检测电气元件的工作电压，保证其工作在规定的电压范围内。

2. 接线端子检测：a. 检查控制柜内的接线端子是否齐全，没有松动或损坏。

b. 检测接线端子的连接是否牢固，没有接触不良或松动现象。

3. 冷却系统检测：a. 检查控制柜的冷却系统，确保冷却系统的风扇和散热器正常工作。

b. 检测控制柜内部的温度和湿度，保证其在合适的范围内。

4. 保护装置检测：a. 检查控制柜的过电流保护装置、过温保护装置等是否正常工作。

b. 检测控制柜的绝缘电阻，确保其在规定的范围内。

5. 地线系统检测：a. 检查控制柜的地线系统是否完好，没有断裂或松动的情况。

b. 检测地线系统的接地电阻，确保其在规定的范围内。

三、检测结果根据对某公司生产线上的控制柜进行检测，得出以下结果：1. 电气元件检测：a. 电气元件的严密性良好，没有漏电或短路的情况发现。

b. 电气元件的工作温度在安全范围内。

c. 电气元件的工作电压符合规定的要求。

2. 接线端子检测：a. 接线端子齐全，没有松动或损坏的情况。

b. 接线端子的连接牢固，没有接触不良或松动现象。

3. 冷却系统检测：a. 控制柜的冷却系统正常运行，风扇和散热器工作良好。

b. 控制柜内部温度和湿度在合适的范围内。

4. 保护装置检测：a. 过电流保护装置、过温保护装置等正常工作。

b. 控制柜的绝缘电阻符合规定范围。

5. 地线系统检测：a. 地线系统完好无损，没有断裂或松动的情况。

b. 地线系统的接地电阻符合规定范围。

电气控制柜出厂检验报告单报告单编号：2024-001企业名称：XXX有限公司产品名称：电气控制柜出厂日期：2024年1月1日一、产品概述二、检验内容本次检验旨在验证电气控制柜的安全性、可靠性、功能性等方面是否符合相关标准要求，并检验产品的性能指标是否满足技术要求。

三、检验方法1.外观检验：对电气控制柜的外观进行检验，包括外壳是否完整且无明显损伤、开关按钮是否灵活、标识是否清晰等。

2.绝缘电阻测量：使用万用表对电气控制柜的绝缘电阻进行测量，确保其绝缘性能符合要求。

3.功能性测试：对电气控制柜的各个部件进行功能性测试，例如主开关、照明开关、电流表、电压表等。

4.短路保护测试：通过模拟短路故障，检验电气控制柜的短路保护功能是否正常。

5.接地保护测试：使用接地测试仪对电气控制柜的接地保护效果进行测试，确保其符合相关标准要求。

四、检验结果1.外观检验：电气控制柜的外观完整无损，开关按钮灵活，标识清晰可读。

2.绝缘电阻测量：测量结果显示，电气控制柜的绝缘电阻均达到标准要求，符合安全性要求。

3.功能性测试：各部件功能正常，主开关、照明开关、电流表、电压表等均能正常工作。

4.短路保护测试：在模拟短路故障下，电气控制柜能及时切断电路，有效保护设备。

5.接地保护测试：接地测试仪显示，电气控制柜的接地保护效果良好，符合相关标准要求。

五、结论经过本次出厂检验，电气控制柜的安全性、可靠性、功能性等方面均符合相关标准要求，性能指标满足技术要求。

符合出厂要求，可以进行发货销售。

六、建议1.在生产过程中，加强对电气控制柜外壳的保护，确保运输和使用过程中不会导致外观损坏。

2.继续保持对电气控制柜各部件的质量把控，确保产品功能正常可靠。

3.根据市场反馈，不断改进产品设计和性能，提高产品竞争力。

七、其他报告编制人：XXX。

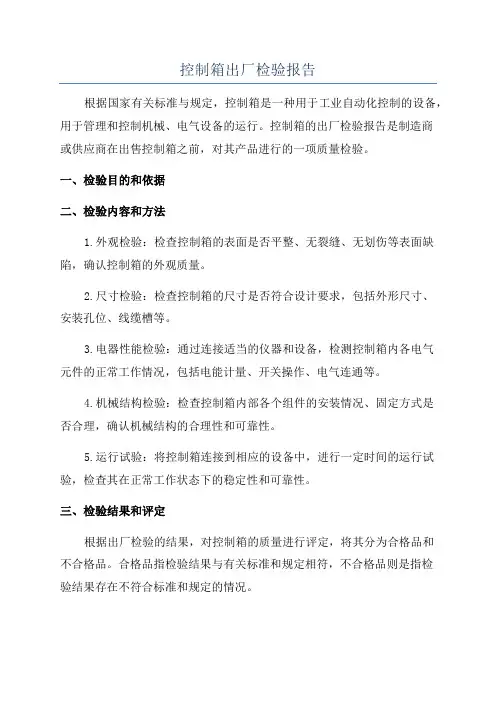

控制箱出厂检验报告根据国家有关标准与规定，控制箱是一种用于工业自动化控制的设备，用于管理和控制机械、电气设备的运行。

控制箱的出厂检验报告是制造商或供应商在出售控制箱之前，对其产品进行的一项质量检验。

一、检验目的和依据二、检验内容和方法1.外观检验：检查控制箱的表面是否平整、无裂缝、无划伤等表面缺陷，确认控制箱的外观质量。

2.尺寸检验：检查控制箱的尺寸是否符合设计要求，包括外形尺寸、安装孔位、线缆槽等。

3.电器性能检验：通过连接适当的仪器和设备，检测控制箱内各电气元件的正常工作情况，包括电能计量、开关操作、电气连通等。

4.机械结构检验：检查控制箱内部各个组件的安装情况、固定方式是否合理，确认机械结构的合理性和可靠性。

5.运行试验：将控制箱连接到相应的设备中，进行一定时间的运行试验，检查其在正常工作状态下的稳定性和可靠性。

三、检验结果和评定根据出厂检验的结果，对控制箱的质量进行评定，将其分为合格品和不合格品。

合格品指检验结果与有关标准和规定相符，不合格品则是指检验结果存在不符合标准和规定的情况。

对于合格品，应出具控制箱出厂检验报告，并附上相应的检验数据和检验记录。

报告中应明确指出产品的品牌、型号、出厂日期、生产厂家等相关信息，并注明产品已经通过出厂检验，可正常投入使用。

对于不合格品，应将问题和缺陷列明，并向制造商或供应商提出整改要求。

如问题无法整改或整改后仍不符合标准和规定，该产品将被视为不合格品拒绝出厂销售。

四、出厂检验报告的保存和使用制造商或供应商应保存控制箱出厂检验报告的原始记录和相关数据，以备查验。

用户在购买控制箱时，应要求制造商或供应商提供有效的出厂检验报告，以便确认产品质量和性能的合格性，并作为后续维护和质量追溯的重要依据。

控制箱出厂检验报告是一种重要的质量保证文件，通过对产品质量的全面检测和评定，确保产品符合相关标准和规定，满足用户需求。

只有经过严格出厂检验的控制箱才能保证其操作稳定、性能可靠，为用户提供安全和高效的工业自动化控制。

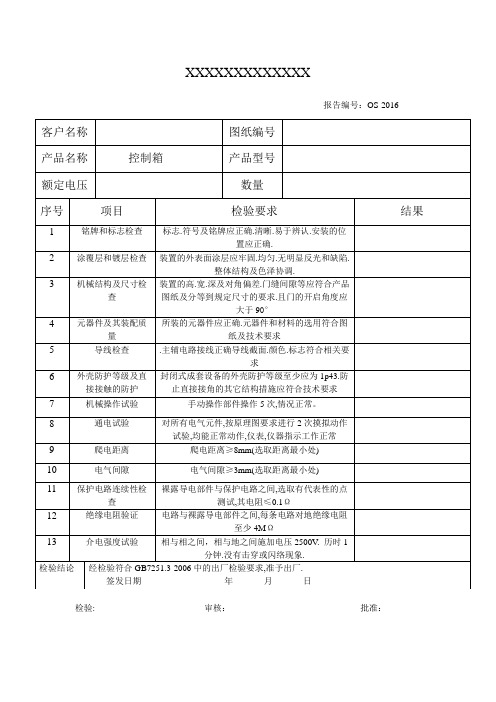

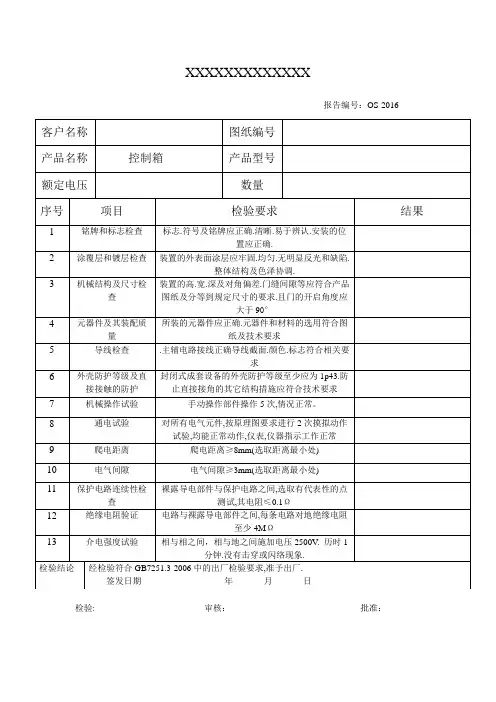

电气控制柜( 箱) 出厂检验报告单
NO.
产品名称：型号规格：
产品编号：检验依据：GB7251.1-5
序
检测项目与技术要求检验方法检测结果号
面板平整、焊接均匀牢靠、无明显变形、涂层完好
一
元件安装牢固
般
1
目测检二次配线连接牢固、端头有标志、相序排列正确
查
接地等标志符合要求。

尺
门开启角度>90 度，灵活开启
2 寸
检
电气间隙：≥10mm
目测
卷尺爬电距离：≥15mm 查
导电部件与地之间、导电部件之间
介2500V 1S 无闪络或击穿
3 电
试
控制回路与地之间
2000V 1S 无闪络或击穿
CC2672 型
耐压测试仪验绝缘手柄对地
3750V 1S 无闪络或击穿
抽测接地电阻（电阻应≤100 mΩ）
4 保护
电路
连续
性试
a）开关支架与地
b）仪表门锁与地
CC2520 型
接地电阻测试仪验
通
5 电
试
按原理图、功能通电试验通电试验台验
本产品出厂检验结论：检验日期：检验员：。

控制柜出厂检验报告(plc+变频+就地) 出厂检验报告序号检验项目技术要求检测结果1 元器件必须具有生产许可证，强制认证的产品必须具有认证标志。

元器件选择合格2 元器件应符合产品电力执行标准及设计图样额定参数的要求。

元器件选择合格3 元器件安装应牢固可靠，应留有足够的正元器件安装弧距离和维护拆卸罩所需的空间，并有防松措施，外部接线端子应为接线留有必要的空间。

外观删除4 导线截面选用符合要求，布线合理，整齐美观。

控制线配制合格5 线耳牢固，无松动现象。

控制线配制合格6 接地保护良好，接地螺丝牢固。

控制线配制合格7 产品结构尺寸和选择应符合设计要求，柜架有足够的机械强度。

结构、被覆层合格8 漆层色泽均匀，无明显的流痕、针孔、起泡等缺陷。

结构、被覆层合格9 电镀层均匀，铅化膜完整无脱镀、发黑、霉点等缺陷。

结构、被覆层合格10 检测机柜集成，即结构、接线、系统接地、风扇和照明灯完好。

结构、被覆层合格11 根据图纸用万用表逐点检测，通断符合图纸要求。

静电测试合格12 按装置的电气原理图要求，进行通电模拟动作试验，动作应正确，符合设计要求。

通电试验合格13 检测电源分配，包括220VAC和24VDC，所有设备均可正常上电。

通电试验合格14 检测通讯设备，通讯正常。

通电试验正常15 检测I/O模块功能，以及每个IO通道，正常。

通电试验合格改写后的文章：出厂检验报告本次出厂检验针对以下项目进行了检测：元器件选择、外观、控制线配制、结构、被覆层、静电测试和通电试验。

经过检测，所有项目均符合技术要求，详细结果如下表所示。

元器件选择方面，所有元器件均具有生产许可证，强制认证的产品也都具有认证标志。

同时，元器件也符合产品电力执行标准及设计图样额定参数的要求。

在外观方面，导线截面选用符合要求，布线合理、整齐美观，线耳牢固且无松动现象，接地保护良好，接地螺丝牢固。

产品结构尺寸和选择也符合设计要求，柜架有足够的机械强度。

漆层色泽均匀，无明显的流痕、针孔、起泡等缺陷。

控制器出厂检验报告摘要本报告旨在对控制器进行出厂检验，并提供相关的检验结果和结论。

通过对控制器的检验，可以验证其性能是否符合相关标准和要求，确保控制器的质量和可靠性。

1. 检验背景1.1 控制器信息- 型号: [填写控制器型号]- 生产日期: [填写生产日期]- 制造商: [填写制造商名称]1.2 检验目的通过出厂检验，了解控制器的制造质量，并验证其符合标准和要求。

同时，为控制器的后续使用和维护提供参考依据。

2. 检验内容与方法2.1 外观检验对控制器的外观进行检查，包括外壳、连接接口、指示灯等方面，确认是否存在任何明显的瑕疵、损坏或不符合要求的情况。

2.2 功能性能检验采用适当的测试方法和设备，对控制器的功能性能进行检验，包括但不限于以下方面：- 输入输出功能测试- 控制精度测试- 响应速度测试- 抗干扰性能测试2.3 安全性检验验证控制器的安全性能，包括但不限于以下方面：- 电源电压范围测试- 超温保护功能测试- 过载保护功能测试- 短路保护功能测试3. 检验结果3.1 外观检验结果外观检验未发现任何明显的瑕疵、损坏或不符合要求的情况。

3.2 功能性能检验结果根据检验数据和测试结果，控制器的功能性能符合相关标准和要求。

- 输入输出功能正常- 控制精度满足要求- 响应速度快速- 抗干扰性能良好3.3 安全性检验结果控制器的安全性能符合相关标准和要求。

- 电源电压范围正常- 超温保护功能可靠- 过载保护功能可靠- 短路保护功能可靠4. 结论根据对控制器的出厂检验，确认控制器的外观无明显瑕疵，并且其功能性能和安全性能符合相关标准和要求。

该控制器可以投入使用，但在使用过程中需要注意遵循相关操作手册和安全要求，以确保其长期稳定和可靠运行。

5. 检验人员信息- 检验员姓名: [填写检验员姓名]- 检验日期: [填写检验日期]以上报告仅供参考，如有需要，请参考实际情况进行具体操作。

引言概述:控制柜检测报告（二）是对控制柜进行全面检测和评估的报告。

本报告旨在详细介绍控制柜检测的目的、方法和结果，并提供有关控制柜性能和安全性的评估。

本报告将首先介绍控制柜的概念和重要性，然后阐述控制柜检测的方法，以及具体的检测结果。

接下来，将详细讨论控制柜的电气性能、电磁兼容性、环境适应性、人机界面和防护安全等5个方面，并提供相应的小点详细阐述。

将总结本报告的主要结论。

正文内容:1.控制柜的概念和重要性1.1控制柜的定义和功能1.2控制柜的重要性和作用2.控制柜检测的方法2.1控制柜外观检查2.2控制柜电气连接和接地检测2.3控制柜电气性能测试2.4控制柜电磁兼容性测试2.5控制柜环境适应性测试3.控制柜的电气性能3.1控制柜电源电压稳定性测试3.2控制柜电流传感器的准确性测试3.3控制柜继电器和开关的功能测试3.4控制柜短路保护的可靠性测试3.5控制柜的电源负荷能力测试4.控制柜的电磁兼容性4.1控制柜内部电磁辐射测试4.2控制柜对外部电磁场的抗干扰性测试4.3控制柜内部电磁兼容性测试4.4控制柜对外部电磁辐射的扩散性测试4.5控制柜的电磁兼容性评估和改进方案5.控制柜的环境适应性5.1控制柜的温度和湿度适应性测试5.2控制柜的防尘和防潮性能测试5.3控制柜的抗震和抗振性能测试5.4控制柜的防火性能测试5.5控制柜的环境适应性评估和改进方案总结:控制柜检测报告（二）通过全面检测和评估控制柜，对其电气性能、电磁兼容性、环境适应性、人机界面和防护安全等5个方面进行了详细的阐述。

通过外观检查、电气连接和接地检测、电气性能测试、电磁兼容性测试和环境适应性测试等不同的方法，对控制柜的性能和安全性进行了评估。

根据测试结果，我们得出了一系列结论，并提出了相应的改进方案。

本报告对于确保控制柜的可靠性、稳定性和安全性，具有重要的意义。

以此为基础，用户可以采取相应的措施，提高控制柜的性能和安全性，从而提高工作效率和产品质量。

PLC工控检测报告1. 引言本文档为一份PLC工控检测报告，旨在详细记录对工业自动化控制系统中的PLC（可编程逻辑控制器）进行的检测过程和结果。

PLC是一种基于数字逻辑的电子设备，广泛应用于工业领域，以控制和监测生产过程。

本次检测的目的是确保PLC设备的正常运行和安全性。

2. 检测环境和工具为了准确检测PLC设备的状态和功能，我们使用了以下检测环境和工具：2.1 检测环境： - 工控系统所在的生产现场 - 适当的工业电源和稳定供电 - 符合要求的环境温度和湿度2.2 检测工具： - 数字万用表 - 逻辑分析仪 - 通信协议分析工具3. 检测步骤以下是我们对PLC设备进行检测的详细步骤：步骤1：检查电源和供电情况 - 确保PLC设备得到稳定的电源供应 - 检查电源电压和电流是否在正常范围内 - 检查电源线路和连接是否安全可靠步骤2：检查PLC输入和输出模块 - 通过数字万用表检测输入模块的电压和电流 - 检查输出模块的开关和继电器是否正常工作 - 确保输入和输出信号与预期相符步骤3：检查PLC程序和逻辑 - 使用逻辑分析仪来监测PLC程序的执行过程 - 检查程序是否按照预期顺序执行 - 检查程序中的逻辑是否正确，是否存在潜在的故障风险步骤4：检查通信功能 - 使用通信协议分析工具来检测PLC与其他设备之间的通信情况 - 确保通信协议的正确性和稳定性 - 检查通信速率和数据传输是否正常步骤5：检查安全性和防护措施 - 检查PLC设备的物理安装是否符合要求 - 确保PLC设备与其他设备之间的隔离和防护措施有效 - 检查是否存在未授权访问和安全漏洞的风险4. 检测结果根据以上步骤的检测，我们得出了以下结论：4.1 电源和供电情况：PLC设备得到了稳定的电源供应，电源电压和电流在正常范围内，电源线路和连接安全可靠。

4.2 输入和输出模块：输入模块的电压和电流正常，输出模块的开关和继电器正常工作，输入和输出信号与预期一致。

武汉罗克盛特自动化系统有限公司PLC柜检验报告V1.5项目名称：柜子编号：序号1 2验收项目柜体厚度柜门加强筋检验标准厚度：（2MM推荐）检验方法为目测厚度、手摇柜门看其强度是否符合要求。

检验方法为通电检查，观察其是否正常。

风扇安装规范：风扇的安装位置，可以安装在柜顶和后门上部（推荐）。

柜子下部安装通风孔（带滤网）。

风检验结果整改内容备注检验厚度：□正常□不正常□正常3风扇扇也必须安装滤网。

如果安装在柜顶必须加装防雨顶，而且防雨顶必须带有弧度。

同时安装在4 5照明眉头顶部的风扇功率应该稍微大点。

如果安装后门上部，则应该安装两个风扇。

检验方法为通电检查，并开关门看开关其是否正常甲方要求名称：□不正常□正常□不正常制造名称：6柜型：进线电流：铭牌公司标准格式进线电压：柜子编号：制造单位：一、二、厚度要求：厚度：7 8 9 10安装板尺寸门锁及门轴三、颜色要求：合同尺寸：检验方法为开关门，观察其是否符合要求颜色：实际尺寸：□正常□不正常□正常柜体底板11学习资料颜色活动条板合同颜色：□不正常实际颜色：柜体17 电源检测□18输入 点打19输出 点打检验人：检验时间：序号验收项目 检验标准铜排长*宽*厚铜排应该从柜内一端安装到另一端一、铜排上是否有足够数量的安装12 接地铜排螺丝二、安装螺丝应该拧紧但是不能太紧三、要求两个接地铜排，系统接地和信号接地分开检验方法：直观观察检验标准：1、走线要直。

2、线必须检验结果实际长*宽*厚：□ 正常 □不正常 整改内容 备注13 柜内走线绑扎。

所有的 220V 不允许有裸露部 分。

3、所有的线必须用力拉拽，确 保其接紧不脱落。

4、柜体和柜门间 的走线必须套管连接。

□ 正常 □不正常14线号检验方法：直观观察检验标准：所有的线都必须有线号， 并图纸一致220V 交流电源线，火线——红色，零 线——蓝色，地线—黄绿相间，线径1.5mm2。

15走线颜色2）24V 直流电源线，正极——棕色， 负极——蓝色，地线——黄绿相间, 线径1.5mm2。
