DTU使用说明书

DTU 使用说明书目录1、技术参数 (2)2、硬件安装 (2)3、软件设置 (3)4、常见问题问答（FAQ） (20)5、售后服务 (20)1、技术参数1.1、天线接口50Ω/SMA(阴头)1.2、SIM卡3V/5V自动检测1.3、串行数据接口：1.4、标准RS2321.5、串行数据速率：默认为115200bits/s1.6、供电标准电压：+9VDC/250mA （待发射状态35 mA），支持宽电压直流5V~35V附件配一个9V或12V DC 1A电源适配器1.7、尺寸：74*50*16mm（不包括天线的安装件）1.8、工作温度：-20~+75 ºC1.9、储存温度：-40~+85 ºC1.10、相对湿度：95%（无凝结）1.11、支持900/1800MHz1.12、三个led指示灯,Status为GSM信号指示灯，Rx为接收数据指示灯，为网络连接以及数据发送指示灯2、硬件安装1）第一次使用，请先打开包装盒，取出DTU主设备，将配套辣椒天线安装到设备的天线接口上，使用环境若为室内，可以选配加长吸盘天线，加强无线信号收发强度。

2）包装盒附配电源适配器（直流9V或12V 1A），电源适配器插上交流220V 插座，再将电源输出接头插上DTU主设备的电源接口，此时主设备开始上电运行，Staus指示灯会闪亮，说明通电正常。

3）设备串口的波特率默认为115200bit/s，如果需要改变波特率，请参见软件设置波特率部分内容，设备配有一根两端为母头的交叉串口线，一端连接到DTU设备上的RS232接口上，另一端连接到数据采集设备上（如PC、单片机等）的232接口上。

3、软件设置DTU设备通过串口连接线和数据采集设备连接，通过无线数据网络（2/3/4G 网络）与后台服务器进行数据的双向通信。

不同地方的无线数据网络和后台服务器以及数据采集设备接口稍有不同，DTU设备连接不同设备需要在系统及接口上做相应的参数设置。

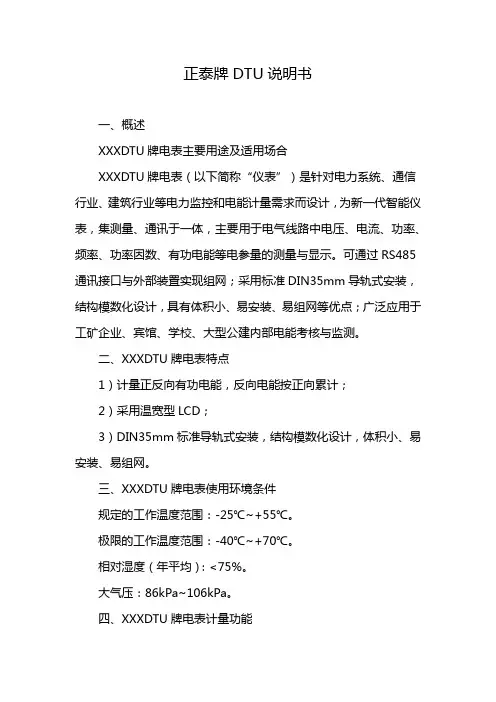

正泰牌DTU说明书
一、概述
XXXDTU牌电表主要用途及适用场合
XXXDTU牌电表（以下简称“仪表”）是针对电力系统、通信行业、建筑行业等电力监控和电能计量需求而设计，为新一代智能仪表，集测量、通讯于一体，主要用于电气线路中电压、电流、功率、频率、功率因数、有功电能等电参量的测量与显示。

可通过RS485通讯接口与外部装置实现组网；采用标准DIN35mm导轨式安装，结构模数化设计，具有体积小、易安装、易组网等优点；广泛应用于工矿企业、宾馆、学校、大型公建内部电能考核与监测。

二、XXXDTU牌电表特点
1）计量正反向有功电能，反向电能按正向累计；
2）采用温宽型LCD；
3）DIN35mm标准导轨式安装，结构模数化设计，体积小、易安装、易组网。

三、XXXDTU牌电表使用环境条件
规定的工作温度范围：-25℃~+55℃。

极限的工作温度范围：-40℃~+70℃。

相对湿度（年平均）：<75%。

大气压：86kPa~106kPa。

四、XXXDTU牌电表计量功能
准确计量正向、反向有功电能，反向电能按正向累计。

断电后电能表的存储数据不丢失。

五、显示功能
XXXDTU牌电表在正常工作时（有负载状态），正面脉冲指示灯应闪烁，如果出现长时间无闪烁或灯不亮，请检查电能表接线是否正确。

版本号：202308501010301LDG60004G/5G传输模块DTU使用说明书微信公众号第一章产品概述 (4)1.1概述 (4)1.2产品特点 (4)第二章产品功能 (5)第三章技术参数 (6)3.1产品外观 (6)3.2技术参数 (6)第四章参数设置 (7)4.1端子定义 (7)4.2指示灯说明...................................................错误！未定义书签。

4.3设备供电及参数设置 (8)4.4设备各项功能的使用方法......................................错误！未定义书签。

第五章常见问题解决办法 (12)版权声明：本使用说明书包含的所有内容均受版权法的保护，未经唐山蓝迪通信科技有限公司的书面授权，任何组织和个人不得以任何形式或手段对整个说明书和部分内容进行复制和转载，并不得以任何形式传播。

商标声明：为唐山蓝迪通信科技有限公的注册商标。

本文档提及的其他所有商标或注册商标，由拥有该商标的机构所有。

注意：由于产品版本升级或其他原因，本文档内容会不定期进行更新。

除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。

公司声明：本说明书最终解释权由蓝迪通信科技公司负责。

1.1概述4G/5G传输模块DTU通过搭载4G/5G等通信网络再和终端设备的有线连接，终端设备便具有稳定且可靠的基于蜂窝移动通信网络的无线远传或控制功能。

1.2产品特点●通过水利行业权威检测。

●全网通信●多中心上报●低功耗设计，节能环保第二章产品功能·通信协议：内嵌TCP/IP协议、用户数据完全透明传输；·支持组态软件：如亚控、力控、杰控、紫金桥等多家组态软件；·支持固定IP、域名解析和私有APN的组网方式；·支持多中心上报功能；·提供DLL控件、虚拟串口软件、开放源代码接口、方便与多种组态软件及其它软件对接；·抄表功能：内嵌多种厂家仪表协议，统一数据上报格式，降低上位机开发难度；·具有自动登陆网络、断线自动重连的功能，用户免于维护数据链路；·参数设置可以通过电脑或手机远程设置、更改；·双重看门狗设计，长期运行不会死机；·具有信号强度显示、网络连接和数据收发指示灯；·工业级品质保证、性能稳定可靠；·标准工业模块和导轨安装，标准工业接线端子；·测控箱掉电监测功能；·定时提取仪表数据并上报到数据中心；·支持主、备用服务器，提高系统的稳定性。

DTU基本操作指南DTU（Data Transfer Unit）是一种用于数据采集和传输的设备，广泛应用于各行业中。

本文将为您介绍DTU的基本操作指南，以帮助您快速掌握和使用DTU。

一、DTU的概述DTU是一种用于将传感器采集的数据通过网络传输到云平台或其他设备的通信设备。

它通常由硬件模块和软件模块组成。

硬件部分包括主控芯片、通信模块和传感器接口等；而软件部分则包括数据采集、协议转换和通信传输等功能。

二、DTU的安装与连接1. 设备连接：将DTU与需要采集数据的传感器进行连接，可通过串口、以太网、无线网络等方式进行连接。

确保连接稳固可靠。

2. 电源接入：将DTU的电源线连接到电源插座，确保供电正常。

根据设备说明书提供的电源参数选择合适的电源适配器。

3. 网络连接：对于有线连接，将DTU的以太网口与路由器或交换机相连；对于无线连接，根据设备说明书操作将DTU与无线网络连接。

三、DTU的配置与管理1. IP地址设置：登录DTU管理界面，根据网络环境配置合适的IP地址。

推荐使用动态IP地址，以避免IP冲突问题。

2. 通信参数设置：根据设备要求，设置DTU的通信参数，包括波特率、数据位、校验位等。

确保与传感器的通信参数相匹配。

3. 数据协议设置：根据需求选择合适的数据协议，常见的有Modbus、TCP/IP等。

设置数据协议有助于数据的准确传输和解析。

4. 远程访问设置：如果需要远程访问DTU，可设置相应的远程访问协议和端口号。

确保网络安全的前提下，实现远程数据监控和管理。

四、DTU的数据采集与传输1. 数据采集配置：根据实际需求，设置DTU的数据采集周期和采集方式。

可以选择定时采集、事件触发或连续采集等方式。

2. 数据传输方式：DTU支持多种数据传输方式，包括TCP、UDP、HTTP等。

根据实际情况选择最适合的传输方式。

3. 数据传输安全：为了保护数据安全，可通过加密算法或VPN等方式对数据进行加密和传输。

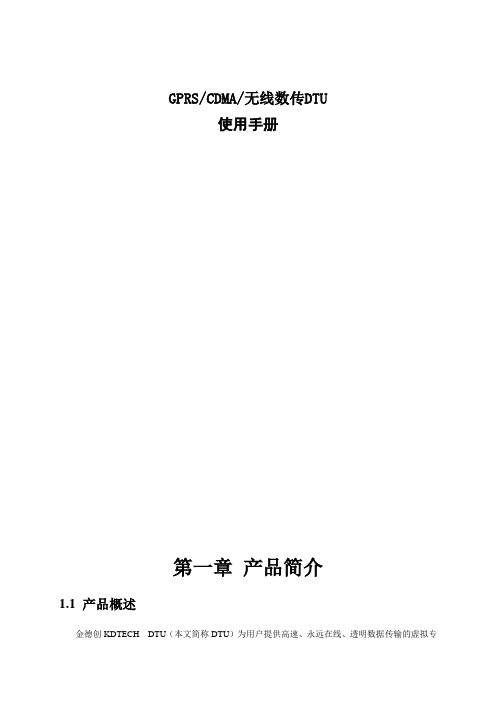

GPRS/CDMA/无线数传DTU使用手册第一章产品简介1.1 产品概述金德创KDTECH DTU（本文简称DTU）为用户提供高速、永远在线、透明数据传输的虚拟专用数据通信网络。

主要针对电力系统自动化、工业监控、交通管理、气象、金融、环保监测、煤矿、油田、证券等行业的应用，利用GPRS/CDMA/EVDO/TD- SCDMA/ WCDMA网络平台实现数据信息的透明传输，同时考虑到各应用部门组网方面的需要，在网络结构上实现虚拟数据专用网。

DTU：标准标准DB9 RS232/485接口，（备注485/232接口是：1脚悬空，脚2-（发），脚3+（收）；脚5接地）外置式，适用于各种工业监控、交通管理、气象、POS机、自动售货机、移动银行等应用。

产品外观如下：1.2 产品特点采用低功耗高性能的嵌入式处理器，可高速处理协议和大量数据支持全透明方式下多中心数据传输多种工作模式选择，使用方便、灵活软硬件看门狗设计，保证系统稳定采用5V~25V电压，供电电源适应性更宽抗干扰设计，适合电磁环境恶劣的应用需求方便的系统配置和维护接口支持串口软件升级和远程维护1.3 系统组成DTU系统有下列组成部分：32位ARM9处理器 64MB SDRAM & 8MB Flash 高性能工业级模块1.4 工作原理DTU (Data Transfer unit)全称数据传输单元，是专门用于将串口数据转换为IP 数据或将IP 数据转换为串口数据通过无线通信 网络进行传送的无线终端设备。

DTU 是基于移动网络，针对工业监控、交通管理、金融等行业的数据通信的应用开发的。

与数据中心的接口设备一起提供透明数据传输通道，组成用户专用数据网络。

DTU 原理框图参见下图：1.5 技术参数DTU 技术指标 音频/短消息支持通话或紧急呼叫支持全速率，增强全速率和半速率 支持中、英文短消息 支持双音多频（DTMF ） 支持G3传音 支持完善的A T 命令接口天线接口50Ω/SMA(阴头) SIM 卡3V/5V 自动检测串行数据接口：标准RS232/485 串行数据速率：110~115200bits/s 供电标准电压：+9VDC/250mA （待发射状态35 mA ）GPRS/CDMA/EVDO/WCDMA /TD-SCDMA模块ARM9嵌入式模块天线及其接口模块 UIM接口模块指示灯模块SRAM& FLASH 模块 系统复位模块时钟模块用户接口模块RS232/RS485 收发器模块二次电源模块宽电压范围：+5~25VDC其它参数尺寸：72*50*16mm（不包括天线的安装件）工作温度：-20~+75 ºC储存温度：-40~+85 ºC相对湿度：95%（无凝结）第二章快速配置DTUDTU 是2005年以前的2G时代的无线数据通讯技术，产品和技术都已经非常成熟。

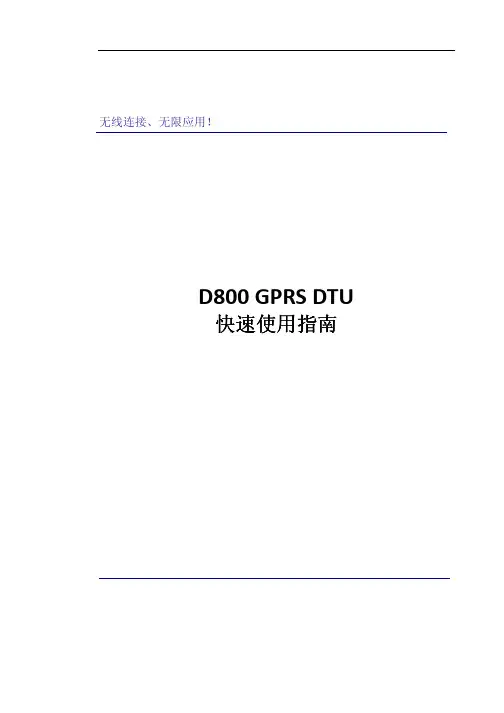

无线连接、无限应用！D800 GPRS DTU快速使用指南目的本文档的目的是帮助客户尽快的建立DTU的测试系统。

测试系统建好后，可以通过DTU 和数据中心进行无线的数据传输。

1 连接DTU参照DTU的接口定义，用串口线把DTU 和电脑连接起来，如下图所示：接口定义序号 1 2 3 4 5 6 7 8 9 10RS-232 GND RX TX GPI GPO RTS CTS WDC GND VINRS-485 GND B- A+ GPI GPO RTS CTS WDC GND VINTTL GND RX TX GPO RTS CTS WDC GND VIN按上图所示：把天线通过天线接口和DTU相连。

在SIM卡接口处取出SIM卡座，放入开通GPRS功能，接入点是CMNET的SIM卡。

用串口线把DTU和电脑连接起来。

串口线连接电脑的一端使用标准的9针接口，接线方法如下表：另一端连接到DTU的1（地），2（RX），3（TX）口。

DTU 9针接口说明1 5 GND2 2 RX3 3 TX用220V转12V的电源适配器给DTU供电。

正极接10口，负极接9口，请勿接反。

2. 配置DTU1、打开配置工具，如下图所示。

2、点击帮助按钮可以了解连接DTU的顺序。

3、连接DTU成功后，配置“主数据中心IP地址”。

此地址是电脑连接到因特网的公网IP地址。

可登陆/，获得电脑的IP地址。

4、把传输方式配置成“透明传输”，连接方式配置成“TCP连接”，调试状态设置成“1”。

注意把DTU和设备连接时要把调试状态设置成“0”。

3．连接到数据中心1、打开超级终端，把波特率设置成57600，8N1。

2、打开数据中心软件，把端口设置成5001，点“侦听”，等待DTU连接，如果DTU连接上来后如下图显示：3、DTU和数据中心建立连接后，就可以进行数据的无线传输。

通过超级终端发数据给DTU,DTU收到数据后通过无线的方式发送给数据中心软件并显示。
