河南省2017级普通高中学业水平考试物理(含答案)

机密☆2018年12月28日11︰40前河南省2017级普通高中学业水平考试物理本试题卷共8页，30小题，分必做题和选做题两部分。

必做题(1-26题，共80分)全体考生必做，选做题(27-30题，共20分)有两组试题，考生须选择其中一组作答。

满分100分。

注意事项1.考生答题时，将答案答在答题卡上，在本试题卷上答题无效。

考试结束后将本试题卷和答题卡一并交回。

2.答题前，考生务必先认真核对条形码上的姓名、考生号、考场号和座位号，核对无误后将本人姓名、考生号、考场号和座位号填在答题卡相应位置。

座位号同时填涂在答题卡背面的上方。

将条形码粘贴在答题卡指定的位置，并将试题卷装订线内的项目填写清楚。

3.选择题答案必须使用2B铅笔规范填涂。

如需改动，用橡皮擦干净后，再选涂其他答案标号。

4.非选择题答题时，必须使用0.5毫米的黑色墨水签字笔书写；作图时，可用2B铅笔，笔迹要清晰。

5.严格在题号所指示的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效；6.保持答题卡清洁、完整，严禁折叠，严禁在答题卡上作任何标记，严禁使用涂改液和修正带。

必做题(1-26题，共80分)一、选择题(共18小题，每小题2分，共36分。

每小题只有一个选项符合题目要求，错选、多选、不选均不得分)1．下列物理量属于标量的是（）A．速度B．位移C．时间D．力2．在下列研究中，可以把物体看成质点的是（）A．分析乒乓球的旋转B．研究地球自转时的地球C．研究车轮旋转情况时的车轮D．研究某同学从家到学校的速度3.某场班级足球赛在16时20分正式开始,甲班经过30分钟的顽强拼搏,终于攻入了一球。

下列说法正确的是A.“16时20分”和“30分钟”均指时刻B.“16时20分”和“30分钟”均指时间间隔C.“16时20分”是指时间同隔,“30分钟”是指时刻D.“16时20分”是指时刻,“30分钟”是指时间间隔4．下列速度中，指平均速度的是（）A．雨滴落地时的速度B．汽车通过北京长安街的速度C．子弹射出枪口时的速度D．跳水运动员起跳后，到达最高点的速度5．火车停靠在站台上，乘客往往会发现这样的现象，对面的火车缓缓起动了，等到站台出现，才知道对面的火车没有动，而是自己乘坐的火车开动了，则前、后两次乘客采用的参考系是（）A．站台，对面火车B．两次都是对面火车C．两次都是站台D．自己乘坐的火车，站台6．不计空气的作用，小球沿固定光滑斜面下滑的过程中受到的作用力共有（）vA．一个B．两个C．三个D．四个7．甲、乙两车在同一地点同时做直线运动，其v－t图象如图所示，则（）A．它们的初速度均为零B．甲的加速度大于乙的加速度C．0～t1时间内，甲的速度大于乙的速度D．0～t1时间内，甲的位移大于乙的位移8.在某同学用手向上提起一相水的过程中, 下列说法正确的是A.手对相先有作用力,然后桶对手才有反作用力B. 手对相的作用力与桶对手的反作用力方向相同c. 手对相的作用力大于桶对手的反作用力D. 手对桶的作用力与桶对手的反作用力大小相等9.如图所示,用劲度系数为1000N/m的轻质弹簧竖直悬挂一重物,重物静止时,弹簧的伸长量为2cm,则弹簧对重物的拉力A.大小为2000N,方向竖直向上B.大小为2000N,方向竖直向下C.大小为20N,方向竖直向上D.大小为20N, 方向竖直向下10．牛顿第二定律的表达式可以写成m=F/a，对某个物体来说，它的质量m （）A．跟合外力F成正比B．跟它的加速度a成反比C．跟合外力F与加速度a都无关D．跟合外力F成反比，跟它的加速度a成正比11．关于曲线运动，下列说法中正确的是（）A．做曲线运动的物体一定具有加速度B．做曲线运动的物体的速度可能不变C．做曲线运动的物体受力一定发生变化D．在恒力作用下的物体不可能做曲线运动12. 从同一点0分别将a、b两小球沿同一水平方向抛出,两小球落在同一水平地面上,忽略空气阻力,它们的运动轨迹如图所示,,用t a、t b分别表示a、b,两小球在空中的运动时间, 则A.t a=t bB.t a>t bC.t a<t bD. t a与t b的大小关系无法确定13.如图所示,左、右两斜面的底端平滑连接。

2017年河南省普通高中招生考试试卷物理一、填空题（本题共6小题，每空1分，共14分）1．我们生活在声音的世界里，声音由物体的产生，以的形式在介质中传播。

2．如图1所示，小华骑单车出行，沿途看到路旁树木向后退去，所选的参照物是；小华坐在宽大的车座上比较舒服，这是通过增大受力面积减小了的缘故。

3．无人机利用携带的焦距一定的微型摄像机进行航拍，来自地面景物的光通过摄像机镜头，会聚在感光晶片上，形成倒立、（选填“放大”或“缩小”）的实像；当无人机上升时，须（选填“增大”或“减小”）镜头与感光晶片间的距离，才能拍摄到清晰的画面。

4．烩面是河南的特色名吃，图2中，厨师将面坯拉成长长的面条，表明力可以使物体发生；在锅里煮面时，通过的方式改变了面条的内能；面出锅时香飘四溢，这是由于分子的产生的．5．图3为一电热饮水机的电路简图，其额定电压为220V，具有“加热”、“保温”两种功能，对应功率分别为400W和40W。

当开关S1、S2均闭合时，饮水机处于（选填“保温”或“加热”）状态，R1的组值为Ω；用饮水机给2kg的水加热，当水温升高50℃，水吸收的热量为J。

[c水=4.2×103J/（kg•℃）]6．由金属杆组成如图4所示的导轨，其中水平面上两平行导轨足够长且全部置于竖直向上的磁场中，与倾斜放置的导轨ABCD平滑且固定连接。

将一金属棒ab从倾斜导轨上一定高度由静止释放，运动过程中始终与导轨垂直接触且不受摩擦，请你判断ab棒在水平导轨上的运动情况：；并从能量转化的角度简述理由：。

二、选择题（本题共8小题，每小题2分，共16分。

第7~12题每小题只有一个选项符合题目要求，第13~14题每小题有两个选项符合题目要求，全部选对的得2分，选对但不全的得1分，有错选的得0分。

）7．某水电站的年发电量在8亿千瓦时以上，“千瓦时”是下列哪个物理量的单位A．电能B．电功率C．电流D．时间8．如图5所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔张开，以下说法正确的是A．摩擦过程中创造了电荷B．摩擦过的橡胶棒带正电荷C．经橡胶棒接触后的验电器带正电荷D．金属箔张开是由于同种电荷相排斥9．如图6所示，水平桌面上有一铁块，由绕过定滑轮的细绳与重6N的沙桶相连且保持静止。

2017年河南省中考物理试卷一、填空题（共6小题，每空1分，满分14分）1．（2分）（2017•河南）我们生活在声音的世界里，声音由物体的振动产生，以声波（或“波”）的形式在介质中传播．2．（2分）（2017•河南）如图所示，小华骑单车出行，沿途看到路旁树木向后退去，所选的参照物是单车；小华坐在宽大的车座上比较舒服，这是通过增大受力面积减小了压强的缘故．3．（2分）（2017•河南）无人机利用携带的焦距一定的微型摄像机进行航拍，来自地面景物的光通过摄像机镜头，会聚在感光晶片上，形成倒立、缩小（选填“放大”或“缩小”）的实像；当无人机上升时，须减小（选填“增大”或“减小”）镜头与感光晶片间的距离，才能拍摄到清晰地画面．4．（3分）（2017•河南）烩面是河南的特色名吃．图中，厨师将面坯拉成长长的面条，表明力可以使物体发生形变；在锅里煮面时，通过热传递的方式改变了面条的内能；面出锅时香飘四溢，这是由于分子的无规则运动产生的．5．（3分）（2017•河南）图为一电热饮水机的电路简图，其额定电压为220V，具有“加热”、“保温”两种功能，对应功率分别为400W和40W．当开关S1、S2均闭合，饮水机处于加热（选填“保温”或“加热”）状态，R1的阻值为121 Ω；用饮水机给2kg的水加热，当水温升高50℃，水吸收的热量为 4.2×105J．[c水=4.2×103J/（kg•℃）]．6．（2分）（2017•河南）由金属杆组成如图所示的导轨，其中水平面上两平行导轨足够长且全部置于竖直向上的磁场中，与倾斜放置的导轨ABCD平滑且固定连接．将一金属棒ab从倾斜导轨上一定高度由静止释放，运动过程中始终与导轨垂直接触且不受摩擦，请你判断ab棒在水平导轨上的运动情况：做减速直线运动，最后静止；并从能量转化的角度简述理由：金属棒的动能不断转化为电能再转化为内能，直至动能为0 ．二、选择题（共8小题，每小题2分，满分16分）7．（2分）（2017•河南）某水电站的年发电量在8亿千瓦时以上，“千瓦时”是下列哪个物理量的单位（）A．电能B．电功率C．电流D．时间8．（2分）（2017•河南）如图所示，用皮毛摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔张开，以下说法正确的是（）A．摩擦过程中创造了电荷B．摩擦过的橡胶棒带正电荷C．经橡胶棒接触后的验电器带正电荷D．金属箔张开是由于同种电荷相排斥9．（2分）（2017•河南）如图所示，水平桌面上有一铁块，由绕过定滑轮的细绳与重6N的沙桶相连且保持静止．不计绳重及绳与滑轮间的摩擦，以下分析正确的是（）A．使用定滑轮是为了省力B．铁块受到绳子的拉力为6NC．铁块对桌面的压力和重力是一对平衡力D．若剪断绳子，铁块由于惯性将向左运动10．（2分）（2017•河南）下列对生活中的物理现象及其原因分析，错误的是（）A．游泳后，从水中出来感觉较冷，是由于水蒸发时吸热B．冬天，窗玻璃上出现冰花，是由于水蒸气发生了凝华C．夏天，常用干冰给食品保鲜，利用了干冰融化吸热D．冬天，在保存蔬菜的菜窖里放几桶水，利用了水凝固放热11．（2分）（2017•河南）图为一种爬杆机器人，仅凭电池提供的能量，就能像人一样沿杆竖直向上匀速爬行．机器人在此过程中（）A．所受摩擦力方向竖直向下B．对杆的握力增大时，所受摩擦力增大C．匀速爬行速度增大时，所受摩擦力不变D．动能全部转化为重力势能12．（2分）（2017•河南）如图所示，从甲地通过两条输电线向乙地用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是（）A．用户使用的用电器两端电压为UB．输电线上消耗的电功率为C．当用户使用的用电器增多时，用电器两端的电压升高D．当用户使用的用电器增多时，输电线上因发热而损失的功率增大13．（2分）（2017•河南）随着科技发展，各种现代技术不断得到运用．以下说法正确的是（）A．航天器在月球表面利用声呐测绘地貌B．Wi﹣Fi无线上网是利用电磁波传输信号C．若用超导材料制作远距离输电导线，可大大节约电能D．未来可能制造出不消耗能量却能不断对外做功的机器14．（2分）（2017•河南）如图所示，放在同一水平桌面上的两个相同容器，分别盛有甲、乙两种液体，现将同一木块分别放入两容器中，当木块静止时两容器中液面相平．两种情况相比，下列判断正确的是（）A．木块受到的浮力一样大B．木块在甲液体中受的浮力较大C．甲液体对容器底部的压强较大D．盛甲液体的容器对桌面的压强较小三、作图题（共2小题，满分4分）15．（2分）（2017•河南）图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．16．（2分）（2017•河南）如图所示，当小军用力推墙时，他沿水平冰面减速向后退去，请你画出此时小军的受力示意图．（图中黑点表示重心）四、实验探究题（共3小题，满分18分）17．（4分）（2017•河南）如图是“探究平面镜成像的特点”的实验装置．（1）实验中用玻璃板代替平面镜，主要利用了玻璃透明的特点，便于确定像的位置，玻璃板放置时要求与纸板垂直．（2）在玻璃板前面放一支点燃的蜡烛A，再拿一支没点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡像A的像重合，这样做是为了比较像与物的大小关系；若用光屏替代蜡烛B，在光屏上观察不到蜡烛A的像，说明平面镜成的是虚（选填“实”或“虚”）像．18．（6分）（2017•河南）小明发现橙子放入水中会下沉，于是想办法测量它的密度．（1）将托盘天平放在水平桌面上，将标尺上的游码移至零刻度线处，调节平衡螺母，直到指针在分度盘的中央，表示天平平衡．（2）用天平测量橙子质量，天平平衡时砝码和游码的示数如图所示，橙子质量为162 g．小明利用排水法测得橙子的体积为150cm3，则橙子的密度是 1.08×103kg/m3．（3）做实验时，小明若先用排水法测出橙子的体积，接着用天平测出橙子质量，这样测得的密度值将比真实值偏大（选填“偏大”或“偏小”）．（4）小亮不用天平，利用弹簧测力计、细线、盛有水的大烧杯等器材，也巧妙测出了橙子的密度．请你将他的测量步骤补充完整，已知水的密度为ρ水．①用弹簧测力计测出橙子的重力G；②将橙子浸没在水中，读出弹簧测力计的示数为F ；③橙子密度的表达式为：ρ橙= （用测出的物理量和已知量的字母表示）．19．（8分）（2017•河南）在“探究电流与电阻的关系”的实验中，小强选用了4Ω、8Ω、10Ω、20Ω四个定值电阻，电源电压恒为3V．（1）请按图甲所示的电路图，将实物图乙连接完整．（2）闭合开关接触时，发现电流表无示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，造成这一现象的原因可能是电阻R0开路．（3）排除电路故障后，闭合开关，移动滑片，当选用4Ω的电阻时，电流表示数如图丙所示，记为0.5 A；以后每更换一个阻值更大的电阻后，闭合开关，应将滑动变阻器的滑片向 B （选填“A”或“B”）端移动，使电压表的示数2V ，同时记下对应的电流值．（4）根据实验数据，小强做出了如图丁所示的I﹣R图象，由于此图线为曲线，小强认为不便直观判断I与R的定量关系，于是对图象中的坐标进行了巧妙变换，从而直观判断出了I与R的关系．你认为小强的改进方法是：将I﹣R图象的横坐标R变为（或R﹣1）．五、综合应用题（共2小题，满分18分）20．（9分）（2017•河南）如图所示，工人用斜面向上、大小为500N的推力，将重800N的货物从A点匀速推至B点；再用100N的水平推力使其沿水平台面匀速运动5s，到达C点．已知AB 长3m，BC长1.2m，距地面高1.5m．试问：（1）利用斜面搬运货物主要是为了省力；（2）货物在水平面上运动的速度为多少？（3）水平推力做功的功率为多少？（4）斜面的机械效率为多少？21．（9分）（2017•河南）小丽设计了一个防踩踏模拟报警装置，工作原理如图甲所示．ABO为一水平杠杆，O为支点，OA：OB=5：1，当水平踏板所受压力增大，电压表示数达到6V时，报警器R0开始发出报警信号．已知电路中电源电压为8V，R0的阻值恒为15Ω，压力传感器R固定放置，其阻值随所受压力F变化的关系如图乙所示，踏板、压杆和杠杆的质量均忽略不计．试问：（1）由图乙可知，压力传感器R的阻值随压力F的增大而减小；（2）当踏板空载时，闭合开关，电压表的示数为多少？（3）当报警器开始报警时，踏板设定的最大压力值为多少？（4）若电源电压略有降低，为保证报警器仍在踏板原设定的最大压力值时报警，刚踏板触电B应向左（选填“左”或“右”）移动，并简要说明理由．2017年河南省中考物理试卷参考答案与试题解析一、填空题（共6小题，每空1分，满分14分）1．（2分）（2017•河南）我们生活在声音的世界里，声音由物体的振动产生，以声波（或“波”）的形式在介质中传播．【考点】91：声音的产生；92：声音的传播条件．【专题】12 ：应用题；511：声现象．【分析】（1）声音是由物体的振动产生的，振动停止，发声停止；（2）声音传播需要介质，声音是以声波的形式传播．【解答】解：声音是由于物体的振动产生的，是以声波的形式在介质中传播．故答案为：振动；声波（或“波”）．【点评】本题主要考查学生对声音的产生及传播形式的了解和掌握，属于基础性题目，比较简单．2．（2分）（2017•河南）如图所示，小华骑单车出行，沿途看到路旁树木向后退去，所选的参照物是单车；小华坐在宽大的车座上比较舒服，这是通过增大受力面积减小了压强的缘故．【考点】85：减小压强的方法及其应用；52：参照物及其选择．【专题】12 ：应用题；33 ：参照思想；571：长度、时间、速度；581：压强、液体的压强．【分析】（1）此题中被研究的物体﹣﹣树处于相对运动状态，那么它与所选的参照物之间的位置肯定在不断发生变化，由此可突破此题；（2）减小压强的方法：是在压力一定时，通过增大受力面积来减小压强；是在受力面积一定时，通过减小压力来减小压强．【解答】解：小华骑单车出行，若以行驶的单车为参照物，树与单车之间的位置不断发生变化，是运动的，所以他会看到路旁的树向后退去；自行车车座比较宽大，是在压力一定时，通过增大受力面积来减小压强，因此坐在宽大的车座上比较舒服．故答案为：单车；压强．【点评】此题考查了参照物与减小压强的方法两个知识点，是一道综合性较强的题目，但总体难度不大，掌握基础知识即可正确解题．3．（2分）（2017•河南）无人机利用携带的焦距一定的微型摄像机进行航拍，来自地面景物的光通过摄像机镜头，会聚在感光晶片上，形成倒立、缩小（选填“放大”或“缩小”）的实像；当无人机上升时，须减小（选填“增大”或“减小”）镜头与感光晶片间的距离，才能拍摄到清晰地画面．【考点】B8：凸透镜成像的应用．【专题】12 ：应用题；514：透镜及其应用．【分析】（1）摄像机是利用凸透镜成像的规律制成的，摄像机的镜头是一个凸透镜；掌握凸透镜成像的三种情况和应用．U＞2f，成倒立、缩小的实像，应用于照相机和摄像机．2f＞U＞f，成倒立、放大的实像，应用于幻灯机和投影仪．U＜f，成倒正立、放大的虚像，应用于放大镜；（2）成实像时，物距增大，像距减小，像变小．【解答】解：（1）摄像机的镜头相当于一个凸透镜，其成像的原理是：当物距大于二倍焦距时，凸透镜成倒立缩小的实像；（2）当物距增大时，像距减小，也就是当无人机高度上升时增大了物距，这时需减小镜头与感光晶片的距离，才能拍摄到清晰的画面．故答案为：缩小；减小．【点评】凸透镜的成像在实际生活中的应用非常广泛，很多光学器材都是利用凸透镜制成的：如幻灯机，投影仪、放大镜、显微镜、望远镜等．只不过是物距与焦距的关系不同，而出现了不同的像．4．（3分）（2017•河南）烩面是河南的特色名吃．图中，厨师将面坯拉成长长的面条，表明力可以使物体发生形变；在锅里煮面时，通过热传递的方式改变了面条的内能；面出锅时香飘四溢，这是由于分子的无规则运动产生的．【考点】GA：热传递改变物体内能；6F：力的作用效果；GW：扩散现象．【专题】12 ：应用题；523：分子热运动、内能；572：运动和力．【分析】（1）力的作用效果：①改变物体的运动状态；②使物体发生形变；（2）改变物体内能的方式：做功和热传递；（3）扩散现象表面物体不停的做无规则运动．【解答】解：厨师将面坯拉成长长的面条，面坯形状发生了变化，表明力可以使物体发生形变；在锅里煮面时，面条吸收热量，内能增加，是通过热传递的方式改变了面条的内能；面出锅时香飘四溢，属于扩散现象，是由于分子的无规则运动产生的．故答案为：形变；热传递；无规则运动．【点评】本题考查力作用效果、改变物体内能的方式和扩散现象等知识的应用，要明确做功和热传递改变物体内能的实质，做功属于能量的转化，热传递属于能量的转移．5．（3分）（2017•河南）图为一电热饮水机的电路简图，其额定电压为220V，具有“加热”、“保温”两种功能，对应功率分别为400W和40W．当开关S1、S2均闭合，饮水机处于加热（选填“保温”或“加热”）状态，R1的阻值为121 Ω；用饮水机给2kg的水加热，当水温升高50℃，水吸收的热量为 4.2×105J．[c水=4.2×103J/（kg•℃）]．【考点】J9：电功率与电压、电流的关系；GG：热量的计算．【专题】12 ：应用题；524：比热容、热机、热值；541：电能和电功率．【分析】（1）当开关S1、S2均闭合时，电路为R1的简单电路，电路的总电阻最小，根据P=UI=可知，电路的总功率最大，据此判断饮水机的档位，进一步根据电功率公式求出R1的阻值；（2）知道水的质量和比热容以及升高的温度，根据Q吸=cm△t求出水吸收的热量．【解答】解：（1）当开关S1、S2均闭合时，电路为R1的简单电路，电路的总电阻最小，由P=UI=可知，电路的总功率最大，饮水机处于加热档，则R1的阻值：R1===121Ω；（2）水吸收的热量：Q吸=cm△t=4.2×103J/（kg•℃）×2kg×50℃=4.2×105J．故答案为：加热；121；4.2×105．【点评】本题考查了电功率公式和吸热公式的应用，正确的判断出饮水机处于不同档位时电路的连接方式是关键．6．（2分）（2017•河南）由金属杆组成如图所示的导轨，其中水平面上两平行导轨足够长且全部置于竖直向上的磁场中，与倾斜放置的导轨ABCD平滑且固定连接．将一金属棒ab从倾斜导轨上一定高度由静止释放，运动过程中始终与导轨垂直接触且不受摩擦，请你判断ab棒在水平导轨上的运动情况：做减速直线运动，最后静止；并从能量转化的角度简述理由：金属棒的动能不断转化为电能再转化为内能，直至动能为0 ．【考点】CK：左手定则；CP：电磁感应．【专题】552：电动机、磁生电．【分析】金属棒在下滑过程中，重力势能转化为动能；滑到水平导轨上后，金属棒ab切割磁感线产生感应电流，即机械能转化为电能，由于导轨和金属棒有一定电阻，电流流过导轨和金属棒会产生热量，所以电能又转化为内能，金属棒的动能越来越小，最后为0．【解答】解：金属棒滑到水平导轨上后，金属棒做切割磁感线运动，产生感应电流，即动能转化为电能；由于导轨和金属棒有一定电阻，电流流过导轨和金属棒会产生热量，所以电能又转化为内能，导致金属棒的动能越来越小，最后动能为0，金属棒静止．故答案为：做减速直线运动，最后静止；金属棒的动能不断转化为电能再转化为内能，直至动能为0．【点评】此题主要考查的是电磁感应和能量转化知识的理解和掌握，有一定难度．二、选择题（共8小题，每小题2分，满分16分）7．（2分）（2017•河南）某水电站的年发电量在8亿千瓦时以上，“千瓦时”是下列哪个物理量的单位（）A．电能B．电功率C．电流D．时间【考点】J1：电功．【专题】12 ：应用题；541：电能和电功率．【分析】“kW”是电功率的单位，“h”是时间的单位；电功率与时间的乘积是电功（消耗的电能）．【解答】解：1kW•h=1kW×1h=1000W×3600s=3.6×106J，J是电能的单位，所以“kW•h”是电能的单位，而电功率的单位为W，电流的单位为A，时间的单位为s，故A正确、BCD错误．故选A．【点评】电学中的物理量较多，各个物理量都有自己的单位，有些单位是由其它的两个单位复合而成；不要将单位相互混淆．8．（2分）（2017•河南）如图所示，用皮毛摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔张开，以下说法正确的是（）A．摩擦过程中创造了电荷B．摩擦过的橡胶棒带正电荷C．经橡胶棒接触后的验电器带正电荷D．金属箔张开是由于同种电荷相排斥【考点】H7：摩擦起电的实质；H2：正电荷与负电荷；H8：电荷间的相互作用规律．【专题】12 ：应用题；531：电流和电路．【分析】解决该题需掌握：（1）在实验室中，用毛皮摩擦过的橡胶棒带负电；（2）验电器是检验物体是否带电的仪器，其制作原理是：同种电荷相互排斥．【解答】解：A、摩擦起电现象是通过摩擦的方式使电荷发生了转移，而不是创造了电荷；故A错误；B、用毛皮摩擦过的橡胶棒得到电子，带负电；故B错误；C、摩擦过的橡胶棒得到电子带负电，接触后的验电器带负电；故C错误；D、用毛皮摩擦过的橡胶棒带负电，故用它去接触验电器的金属球时，验电器也带上负电，即验电器的金属球和两个金属箔片上都带上了负电，由于同种电荷相互排斥，故其两个金属箔片会张开；故D正确．故选D．【点评】知道实验室中如何取得正电荷和负电荷，且明白验电器的制作原理是解决该题的关键．9．（2分）（2017•河南）如图所示，水平桌面上有一铁块，由绕过定滑轮的细绳与重6N的沙桶相连且保持静止．不计绳重及绳与滑轮间的摩擦，以下分析正确的是（）A．使用定滑轮是为了省力B．铁块受到绳子的拉力为6NC．铁块对桌面的压力和重力是一对平衡力D．若剪断绳子，铁块由于惯性将向左运动【考点】6U：力与运动的关系；6R：平衡力的辨别；7V：定滑轮及其工作特点．【专题】31 ：定性思想；572：运动和力；591：简单机械．【分析】（1）定滑轮不能省力但可以改变力的方向；（2）平衡力的条件：大小相等、方向相反、作用在同一个物体上，作用在同一条直线上．（3）物体保持原来运动状态不变的性质叫惯性，一切物体都有惯性，惯性是物体的一种属性．【解答】解：A、使用定滑轮不能省力但可以改变力的方向；故使用定滑轮是为了改变力的方向，故A错误；B、铁块受到绳子的拉力大小等于沙桶的重力为6N，故B正确；C、滑块对桌面的压力和桌面对滑块的支持力是作用在不同物体上的两个力，不是一对平衡力．故C错误；D、剪断绳子前，铁块是静止的，剪断绳子后，铁块由于惯性要保持原来的静止状态，故D错误．故选B．【点评】此题考查惯性、定滑轮、平衡力的辨别以及惯性的应用．是一道综合题，难度不大．10．（2分）（2017•河南）下列对生活中的物理现象及其原因分析，错误的是（）A．游泳后，从水中出来感觉较冷，是由于水蒸发时吸热B．冬天，窗玻璃上出现冰花，是由于水蒸气发生了凝华C．夏天，常用干冰给食品保鲜，利用了干冰融化吸热D．冬天，在保存蔬菜的菜窖里放几桶水，利用了水凝固放热【考点】1H：汽化及汽化吸热的特点；1A：凝固与凝固放热特点；1M：液化及液化现象；1R：生活中的凝华现象．【专题】31 ：定性思想；521：温度计、熔化和凝固；522：汽化和液化、升华和凝华．【分析】（1）物质从液态变为气态的过程叫汽化，汽化吸热；（2）物质直接从气态变为固态的过程叫凝华，凝华过程需要放出热量；（3）物质直接从固态变为液态的过程叫升华，升华吸热；（4）物质从液态变为固态的过程叫凝固，凝固放热．根据以上内容，对本题各个选项进行分析．【解答】解：A、游泳后刚从水中出来感觉很冷，是因为人身上的水蒸发时要吸热；故A正确；B、冬天，窗玻璃上出现冰花，是空气中的水蒸气遇冷发生了凝华，故B正确；C、夏天，常用干冰给食品保鲜，干冰有固态直接变成气态，是升华现象，干冰升华吸热，故C错误；D、冬天，在保存蔬菜的菜窖里放几桶水，水由液态变成固态，是凝固现象，凝固放热，故D正确．故选C．【点评】本题考查学生对汽化、凝华、升华、凝固定义的了解，需要从生活现象结合物理定义来进行分析．11．（2分）（2017•河南）图为一种爬杆机器人，仅凭电池提供的能量，就能像人一样沿杆竖直向上匀速爬行．机器人在此过程中（）A．所受摩擦力方向竖直向下B．对杆的握力增大时，所受摩擦力增大C．匀速爬行速度增大时，所受摩擦力不变D．动能全部转化为重力势能【考点】6T：二力平衡条件的应用；FU：动能和势能的转化与守恒．【专题】12 ：应用题；572：运动和力；592：功、功率、机械效率．【分析】机器人沿杆竖直向上匀速爬行，所以竖直方向受到的是平衡力；动能与质量和速度有关；重力势能与质量和高度有关；机器人由电池提供能量，由此分析其能量转化．【解答】解：A、机器人受到的重力竖直向下，在竖直向上匀速爬行时摩擦力与重力平衡，所以受摩擦力方向竖直向上，故A错误；B、机器人在竖直向上匀速爬行时摩擦力与重力平衡，重力不变所以摩擦力不变，故B错误；C、机器人在竖直向上匀速爬行时摩擦力与重力平衡，摩擦力大小与速度无关，所以摩擦力不变，故C正确；D、机器人在竖直向上匀速爬行质量不变，速度不变，动能不变，高度增加，重力势能增大，所以没有动能转化为重力势能，机器人靠电池提供的能量，所以其重力势能的增大来自于消耗的电能，故D错误．故选C．【点评】本题考查摩擦力以及能量转化的知识，注意要利用平衡判断摩擦力大小的变化．12．（2分）（2017•河南）如图所示，从甲地通过两条输电线向乙地用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是（）A．用户使用的用电器两端电压为UB．输电线上消耗的电功率为C．当用户使用的用电器增多时，用电器两端的电压升高D．当用户使用的用电器增多时，输电线上因发热而损失的功率增大【考点】J9：电功率与电压、电流的关系；I6：串联电路的电压规律．【专题】12 ：应用题；532：电压和电阻；541：电能和电功率．【分析】（1）根据串联电路的电压规律分析电压的大小；（2）根据公式P=分析功率的大小；（3）（4）根据串联电路的分压规律和功率公式分析．【解答】解：A、由于导线有一定的电阻，根据U=IR可知，导线会分担一定的电压，故用户使用的用电器两端电压要小于U，故A错误；B、由于导线的电阻R较小，其分担的电压U r要远远小于电源电压U，根据公式P=可知输电线上消耗的电功率为，故B错误；CD、当用户使用的用电器增多时，干路中的电流变大，根据U=IR可知，导线会分担的电压变大；根据串联电路的电压规律可知，用电器两端的电压减小；根据公式P=I2R可知，导线的功率变大，故C错误、D正确．故选D．【点评】此题主要考查串联电路特点的理解以及对于电功率公式和焦耳定律公式的理解和掌握，注意导线与用电器之间是串联的，本题将知识应用实际生活中是能力的体现．13．（2分）（2017•河南）随着科技发展，各种现代技术不断得到运用．以下说法正确的是（）A．航天器在月球表面利用声呐测绘地貌B．Wi﹣Fi无线上网是利用电磁波传输信号C．若用超导材料制作远距离输电导线，可大大节约电能D．未来可能制造出不消耗能量却能不断对外做功的机器【考点】92：声音的传播条件；45：超导体的作用；D2：电磁波的传播；GQ：永动机．【专题】31 ：定性思想；511：声现象；553：信息的传递；561：粒子与宇宙、材料世界．【分析】（1）声音的传播需要介质；（2）移动通信是利用电磁波传输信号的；（3）超导体的电阻为零，也就避免了电能的损耗，适合做输电线路；（4）自然界中存在不同形式的能量，各种不同的能量可以相互转化，同种能量也可在不同物体间进行转移，能量在转化和转移的过程中，能量的总量保持不变．【解答】解：A、声呐利用的是超声波，超声波的传播需要介质，真空不能传声，故A错误；B、Wi﹣Fi无线上网是利用电磁波传递信息的，故B正确；C、超导材料的特点就是在温度很低时电阻为零，当电阻为零时用超导材料传输电能可以减少电能。

2017年河南省中考物理试卷参考答案与试题解析一、填空题（共6小题，每小题2分，满分14分）1．（2017河南）我们生活在声音的世界里，声音由物体的产生，以的形式在介质中传播．【解析】声音是由于物体的振动产生的，以声波（波）的形式在介质中传播．【答案】振动；声波（波）．2．（2017河南）如图所示，小华骑单车出行，沿途看到路旁树木向后退去，所选的参照物是；小华坐在宽大的车座上比较舒服，这是通过增大受力面积减小了的缘故．【解析】小华骑单车出行，若以行驶的单车为参照物，树与单车之间的位置不断发生变化，是运动的，所以他会看到路旁的树向后退去；自行车车座比较宽大，是在压力一定时，通过增大受力面积来减小压强，因此坐在宽大的车座上比较舒服．【答案】单车；压强．3．（2017河南）无人机利用携带的焦距一定的微型摄像机进行航拍，来自地面景物的光通过摄像机镜头，会聚在感光晶片上，形成倒立、（选填“放大”或“缩小”）的实像；当无人机上升时，须（选填“增大”或“减小”）镜头与感光晶片间的距离，才能拍摄到清晰的画面．【解析】摄像机的镜头相当于一个凸透镜，其成像的原理是：当物距大于二倍焦距时，凸透镜成倒立、缩小的实像；当物距增大时，像距减小，也就是当无人机上升时增大了物距，这时需减小镜头与感光晶片的距离，才能拍摄到清晰的画面．【答案】缩小；减小．4．（2017河南）烩面是河南的特色名吃．图中，厨师将面坯拉成长长的面条，表明力可以使物体发生；在锅里煮面时，通过的方式改变了面条的内能；面出锅时香飘四溢，这是由于分子的产生的．【解析】厨师将面坯拉成长长的面条，面坯形状发生了变化，表明力可以使物体发生形变；在锅里煮面时，面条吸收热量，内能增加，是通过热传递的方式改变了面条的内能；面出锅时香飘四溢，属于扩散现象，是由于分子的无规则运动产生的．【答案】形变；热传递；无规则运动．5．（2017河南）如图所示为一电热饮水机的电路简图，其额定电压为220V，具有“加热”、“保温”两种功能，对应功率分别为400W和40W．当开关S1、S2均闭合，饮水机处于（选填“保温”或“加热”）状态，R1的阻值为Ω；用饮水机给2kg的水加热，当水温升高50℃，水吸收的热量为J．[c水=4.2×103J/（kg•℃）]．【解析】当开关S1、S2均闭合时，电路为R1的简单电路，电路的总电阻最小，由P=UI=2UR可知，电路的总功率最大，饮水机处于加热档，则R1的阻值：R1=2UP加热=2(220V)400W=121Ω；水吸收的热量：Q吸=cm△t=4.2×103J/（kg•℃）×2kg×50℃=4.2×105J．【答案】加热；121；4.2×105．6．（2017河南）由金属杆组成如图所示的导轨，其中水平面上两平行导轨足够长且全部置于竖直向上的磁场中，与倾斜放置的导轨ABCD平滑且固定连接．将一金属棒ab从倾斜导轨上一定高度由静止释放，运动过程中始终与导轨垂直接触且不受摩擦，请你判断ab棒在水平导轨上的运动情况：；并从能量转化的角度简述理由：．【解析】金属棒ab滑到水平导轨上后，做切割磁感线运动，产生感应电流，即动能转化为电能；由于导轨和金属棒ab有一定电阻，电流流过导轨和金属棒会产生热量，所以电能又转化为内能，导致金属棒ab的动能越来越小，最后动能为0，金属棒ab静止．【答案】做减速直线运动，最后静止；金属棒ab的动能不断转化为电能再转化为内能，直至动能为0．二、选择题（共8小题，每小题2分，满分16分）7．（2017河南）某水电站的年发电量在8亿千瓦时以上，“千瓦时”是下列哪个物理量的单位（）A．电能B．电功率C．电流D．时间【解析】1kW•h=1kW×1h=1000W×3600s=3.6×106J，J是电能的单位，kW•h也是电能的单位，而电功率的单位为W，电流的单位为A，时间的单位为s．故选A．8．（2017河南）如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔张开，以下说法正确的是（）A．摩擦过程中创造了电荷B．摩擦过的橡胶棒带正电荷C．经橡胶棒接触后的验电器带正电荷D．金属箔张开是由于同种电荷相排斥【解析】摩擦起电现象是通过摩擦的方式使电荷发生了转移，而不是创造了电荷，故A错误；用毛皮摩擦过的橡胶棒得到电子，带负电，故B错误；用毛皮摩擦过的橡胶棒带负电，故用它去接触验电器的金属球时，验电器也带上负电，即验电器的金属球和两个金属箔片上都带上了负电，由于同种电荷相互排斥，故其两个金属箔片会张开，故C错误，D正确．故选D．9．（2017河南）如图所示，水平桌面上有一铁块，由绕过定滑轮的细绳与重6N的沙桶相连且保持静止．不计绳重及绳与滑轮间的摩擦，以下分析正确的是（）A．使用定滑轮是为了省力B．铁块受到绳子的拉力为6NC．铁块对桌面的压力和重力是一对平衡力D．若剪断绳子，铁块由于惯性将向左运动【解析】使用定滑轮不能省力但可以改变力的方向，故使用定滑轮是为了改变力的方向，故A错误；铁块受到绳子的拉力大小等于沙桶的重力为6N，故B正确；铁块对桌面的压力和重力是作用在不同物体上的两个力，不是一对平衡力，故C错误；剪断绳子前，铁块是静止的，剪断绳子后，铁块由于惯性要保持原来的静止状态，故D错误．故选B．10．（2017河南）下列对生活中的物理现象及其原因分析，错误的是（）A．游泳后，从水中出来感觉较冷，是由于水蒸发时吸热B．冬天，窗玻璃上出现冰花，是由于水蒸气发生了凝华C．夏天，常用干冰给食品保鲜，利用了干冰融化吸热D．冬天，在保存蔬菜的菜窖里放几桶水，利用了水凝固放热【解析】游泳后，从水中出来感觉很冷，是因为人身上的水蒸发时要吸热，故A正确；冬天，窗玻璃上出现冰花，是空气中的水蒸气遇冷发生了凝华，故B正确；夏天，常用干冰给食品保鲜，干冰由固态直接变成气态，是升华现象，干冰升华吸热，故C 错误；冬天，在保存蔬菜的菜窖里放几桶水，水由液态变成固态，是凝固现象，凝固放热，故D 正确．故选C．11．（2017河南）如图所示为一种爬杆机器人，仅凭电池提供的能量，就能像人一样沿杆竖直向上匀速爬行．机器人在此过程中（）A．所受摩擦力方向竖直向下B．对杆的握力增大时，所受摩擦力增大C．匀速爬行速度增大时，所受摩擦力不变D．动能全部转化为重力势能【解析】机器人受到的重力竖直向下，在竖直向上匀速爬行时摩擦力与重力平衡，因此所受摩擦力方向竖直向上，故A错误；机器人在竖直向上匀速爬行时摩擦力与重力平衡，重力不变，所以摩擦力不变，故B错误；机器人在竖直向上匀速爬行时摩擦力与重力平衡，摩擦力大小与速度无关，所以摩擦力不变，故C正确；机器人在竖直向上匀速爬行时，质量不变，速度不变，动能不变，高度增加，重力势能增大，机器人仅凭电池提供能量，所以其重力势能的增大来自于消耗的电能，故D错误．故选C．12．（2017河南）如图所示，从甲地通过两条输电线向乙地用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是（）A．用户使用的用电器两端电压为UB．输电线上消耗的电功率为2 U rC．当用户使用的用电器增多时，用电器两端的电压升高D．当用户使用的用电器增多时，输电线上因发热而损失的功率增大【解析】由于导线有一定的电阻，根据U=IR可知，导线会分担一定的电压，故用户使用的用电器两端电压要小于U，故A错误；由于输电线的总电阻r较小，其分担的电压U r要远远小于电源电压U，由P=2UR 可知，输电线上消耗的电功率为2r Ur，故B错误；当用户使用的用电器增多时，干路中的电流变大，由U=IR可知，输电线分担的电压变大，根据串联电路的电压规律可知，用电器两端的电压减小，根据公式P=I2R可知，输电线的功率变大，故C错误，D正确．故选D．13．（2017河南）随着科技发展，各种现代技术不断得到运用．以下说法正确的是（）A．航天器在月球表面利用声呐测绘地貌B．Wi﹣Fi无线上网是利用电磁波传输信号C．若用超导材料制作远距离输电导线，可大大节约电能D．未来可能制造出不消耗能量却能不断对外做功的机器【解析】声呐利用的是超声波，超声波的传播需要介质，真空不能传声，故A错误；Wi﹣Fi无线上网是利用电磁波传递信息的，故B正确；超导材料的特点就是在温度很低时电阻为零，当电阻为零时用超导材料传输电能可以减少电能损耗，用作输电导线，故C正确；能量既不会消灭，也不会产生，能量在转化或转移的过程中，能量的总量保持不变，故不可能制造出不消耗能量却能不断对外做功的机器，故D错误．故选BC．14．（2017河南）如图所示，放在同一水平桌面上的两个相同容器，分别盛有甲、乙两种液体，现将同一木块分别放入两容器中，当木块静止时两容器中液面相平．两种情况相比，下列判断正确的是（）A．木块受到的浮力一样大B．木块在甲液体中受的浮力较大C．甲液体对容器底部的压强较大D．盛甲液体的容器对桌面的压强较小【解析】木块在甲液体中悬浮，则F浮甲=G木；木块在乙液体中漂浮，则F浮乙=G木，比较可知F浮甲=F浮乙，即木块在甲、乙两种液体中受到的浮力一样大，故A正确，B错误；木块在甲液体中悬浮，则ρ甲=ρ木；木块在乙液体中漂浮，则ρ乙＞ρ木，则ρ乙＞ρ甲，由于两容器中液面相平，由p=ρ液gh可知，乙液体对容器底部的压强较大，故C错误；因容器相同、液面等高，则液体和物体浸入部分的总体积相等，即V甲+V排甲=V乙+V排乙；由图可知：V排甲＞V排乙，则V甲＜V乙，由C项可知，ρ乙＞ρ甲，根据m=ρV可知，m甲＜m乙，根据G=mg可知，G甲＜G乙，容器对桌面的压力等于容器的重力和容器内部物体重力之和，F甲=G容器+G甲+G木；F乙=G容器+G乙+G木，所以，F甲＜F乙；由于两个容器相同，底面积相同，由p=F可知，p甲＜p乙，故D正确．S故选AD．三、作图题（共2小题，满分4分）15．（2017河南）图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路图连接完整，使其符合安全用电的原则．【解析】据上面的分析可知，用电器的开关应该接到火线和用电器之间，即具体的接法是：火线首先过开关，再过用电器，最后回到零线上．【答案】16．（2017河南）如图所示，当小军用力推墙时，他沿水平冰面减速向后退去，请你画出此时小军的受力示意图．（图中黑点表示重心）【解析】小军沿水平冰面减速向后退去时，对小军受力分析，竖直方向上受到竖直向下重力和水平冰面对他竖直向上的支持力，二者为一对平衡力；水平方向向左减速运动，故其受到水平向右的摩擦力；这三个力的作用点可画在重心，从重心分别沿竖直向下和竖直向上画一条有向线段，用G表示重力，用F表示支持力，从重心沿水平向右画一条有向线段，用f表示摩擦力．【答案】四、实验探究题（共3小题，满分18分）17．（2017河南）如图所示是“探究平面镜成像的特点”的实验装置．（1）实验中用玻璃板代替平面镜，主要利用了玻璃透明的特点，便于确定，玻璃板放置时要求与纸板．（2）在玻璃板前面放一支点燃的蜡烛A，再拿一支没点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡像A的像重合，这样做是为了比较像与物的关系；若用光屏替代蜡烛B，在光屏上观察不到蜡烛A的像，说明平面镜成的是（选填“实”或“虚”）像．【解析】（1）在实验中用玻璃板代替平面镜，主要是利用玻璃的透光性，可以观察到玻璃板的另一侧，便于确定像的位置．玻璃板放置时要求与纸板垂直，这样可以保证玻璃板后面另一支完全相同的蜡烛与前面蜡烛所成的像重合，才可以比较物像大小．（2）在玻璃板前面放一支点燃的蜡烛A，再拿一支没点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡烛A的像重合，说明像与物的大小相等，故这样做是为了比较像与物的大小关系；平面镜所成的像是虚像，虚像是不能成在光屏上的，故移去蜡烛B，并在其所在位置上放一光屏，这时，观察者直接对屏观察，光屏上不能接收到蜡烛A的烛焰的像．【答案】（1）像的位置；垂直；（2）大小；虚．18．（2017河南）小明发现橙子放入水中会下沉，于是想办法测量它的密度．（1）将托盘天平放在水平桌面上，将标尺上的游码移至零刻度线处，调节平衡螺母，直到指针在，表示天平平衡．（2）用天平测量橙子质量，天平平衡时砝码和游码的示数如图所示，橙子质量为______g．小明利用排水法测得橙子的体积为150cm3，则橙子的密度是kg/m3．（3）做实验时，小明若先用排水法测出橙子的体积，接着用天平测出橙子质量，这样测得的密度值将比真实值（选填“偏大”或“偏小”）．（4）小亮不用天平，利用弹簧测力计、细线、盛有水的大烧杯等器材，也巧妙测出了橙子的密度．请你将他的测量步骤补充完整，已知水的密度为ρ水．①用弹簧测力计测出橙子的重力G；②；③橙子密度的表达式为：ρ橙=（用测出的物理量和已知量的字母表示）．【解析】（1）使用托盘天平时应把天平放在水平桌面上，将标尺上的游码移到零刻度线处，调节平衡螺母，直到指针指到分度盘的中央处或指针左右摆动的幅度相同为止．（2）标尺的分度值为0.2g ，橙子的质量为m =100g+50g+10g+2g=162g ；橙子的密度为ρ=m V =3162g 150cm=1.08g/cm 3=1.08×103kg/m 3． （3）先用排水法测出橙子的体积，接着用天平测出橙子质量，由于橙子上粘有水，所以测得的质量偏大，由ρ=m V可知，测得的密度偏大． （4）不用天平，利用弹簧测力计、细线、盛有水的大烧杯等器材，测橙子的密度的步骤： ①用弹簧测力计测出橙子的重力G ；②将橙子浸没在水中，读出弹簧测力计的示数为F ；③橙子密度表达式的推导：橙子的质量为：m =G g， 橙子受到的浮力为：F 浮=G ﹣F ；橙子的体积等于橙子排开水的体积：V =V 排=F g ρ浮水=G F gρ-水， 橙子密度的表达式为：ρ橙=m V =Gg G F gρ-水=G G Fρ-水． 【答案】（1）分度盘的中央；（2）162；1.08×103；（3）偏大；（4）②将橙子浸没在水中，读出弹簧测力计的示数为F ；③G G F ρ-水．19．（2017河南）在“探究电流与电阻的关系”的实验中，小强选用了4Ω、8Ω、10Ω、20Ω四个定值电阻，电源电压恒为3V．（1）请按图甲所示的电路图，将实物图乙连接完整．（2）闭合开关接触时，发现电流表无示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，造成这一现象的原因可能是．（3）排除电路故障后，闭合开关，移动滑片，当选用4Ω的电阻时，电流表示数如图丙所示，记为A；以后每更换一个阻值更大的电阻后，闭合开关，应将滑动变阻器的滑片向（选填“A”或“B”）端移动，使电压表的示数为，同时记下对应的电流值．（4）根据实验数据，小强做出了如图丁所示的I﹣R图像，由于此图像为曲线，小强认为不便直观判断I与R的定量关系，于是对图像中的坐标进行了巧妙变换，从而直观判断出了I 与R的关系．你认为小强的改进方法是：．【解析】（1）滑动变阻器要按“一上一下”串联接入电路，只需将滑动变阻器上面任一接线柱与电阻R0的右接线柱连接即可，电压表要与电阻R0并联，由于电源电压恒为3V，故电压表选择的量程为0～3V，只需将电压表的“3”接线柱与电阻R0的右接线柱连接，如图所示：（2）闭合开关接触时，发现电流表无示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，说明与电压表并联的部分电路断路，即电阻R 0断路．（3）由图丙可知，电流表选择的量程为0～0.6A ，分度值为0.02A ，此时电流表示数为0.5A ； 由欧姆定律得，则电阻R 0两端的电压：U 0=IR 0=0.5A×4Ω=2V ； 根据串联分压规律可知，即000U U U R R -=滑， 由于电源电压恒为U =3V ，电压表示数保持U 0=2V ，每更换一个阻值更大的电阻，滑动变阻器接入电路的阻值也应增大，故应将滑动变阻器的滑片向B 端移动，使电压表的示数为2V ，同时记下对应的电流值．（4）小强做出了如图丁所示的I ﹣R 图像，由于此图线为曲线，不便直观判断I 与R 的定量关系，根据I =U R =1U R 可知，电压不变时，电流I 与电阻的倒数1R 成正比，故将横坐标R 变为1R（或R ﹣1），从而直观判断出I 与R 的关系． 【答案】（1）； （2）电阻R 0断路；（3）0.5；B ；2V ；（4）将I ﹣R 图像的横坐标R 变为1R（或R ﹣1）． 五、综合应用题（共2小题，满分18分）20．（2017河南）如图所示，工人用沿斜面向上、大小为500N 的推力，将重800N 的货物从A 点匀速推至B 点；再用100N 的水平推力使其沿水平台面匀速运动5s ，到达C 点．已知AB长3m ，BC 长1.2m ，距地面高1.5m ．试问：（1）利用斜面搬运货物主要是为了 ；（2）货物在水平面上运动的速度为多少？（3）水平推力做功的功率为多少？（4）斜面的机械效率为多少？【解析】（1）使用斜面可以省力；（2）货物在水平面上运动的距离为s =1.2m ，所用时间为t =5s ； 在水平面上运动的速度为s v t=1.2m 5s =0.24m/s ； （3）水平推力做功的功率为P =Fv =100N×0.24m/s=24W ；（4）在斜面上推力做的功为W 总=F′s =500N×3m=1500J ；做的有用功为W 有=Gh =800N×1.5m=1200J ；则斜面的效率为η=W W 有用总×100%=1200J 1500J×100%=80%． 【答案】（1）利用斜面搬运货物主要是为了省力；（2）0.24m/s ；（3）24W ；（4）80%．21．（2017河南）小丽设计了一个防踩踏模拟报警装置，工作原理如图甲所示．ABO 为一水平杠杆，O 为支点，OA ：OB =5：1，当水平踏板所受压力增大，电压表示数达到6V 时，报警器R 0开始发出报警信号．已知电路中电源电压为8V ，R 0的阻值恒为15Ω，压力传感器R 固定放置，其阻值随所受压力F 变化的关系如图乙所示，踏板、压杆和杠杆的质量均忽略不计．试问：（1）由图乙可知，压力传感器R 的阻值随压力F 的增大而 ；（2）当踏板空载时，闭合开关，电压表的示数为多少？（3）当报警器开始报警时，踏板设定的最大压力值为多少？（4）若电源电压略有降低，为保证报警器仍在踏板原设定的最大压力值时报警，踏板触点B 应向 （选填“左”或“右”）移动，并简要说明理由．【解析】（1）如图乙所示，当压力增大时，传感器的阻值会减小；（2）闭合开关时，压力传感器和报警器串联，由图乙可知，当踏板空载时，压力传感器的电阻为R =25Ω，此时电路中的电流I =0U R R +=8V 2515Ω+Ω=0.2A ， 由I =U R可知，报警器两端的电压U 0=IR 0=0.2A×15Ω=3V ，即电压表示数为3V ； （3）报警器R 0开始发出报警信号时，U 0′=6V ，此时电路中的电流I′=00U R '=6V 15Ω=0.4A ， 压力传感器两端的电压U 传=U ﹣U 0′=8V ﹣6V=2V ，压力传感器的阻值R′=U I 传=2V 0.4A=5Ω， 由图象可知，当压力传感器的阻值为5Ω时，对应的压力为8N ，根据杠杆平衡条件可得：F 压×OA =F 踏×OB ，即8N×5=F 踏×1，解得F 踏=40N ；（4）一段时间以后电源电压会降低，R 0两端分得的电压减低，根据串联电路的分压特点可知，应减小压力传感器分担的电压，保证R 0两端分得的电压不变，此时就应该减小压力传感器电阻的阻值，因电阻值随所受压力的增大而减小，所以应该增大压杆对压力传感器的压力，由杠杆平衡条件F 压×OA =F 踏×OB 可知，OA 不变，F 踏不变，所以F 压和OB 成正比，要增大压杆对压力传感器的压力，应增大OB ，即把踏板触点B 向左移动．【答案】（1）减小；（2）3V ；（3）40N ；（4）左．。

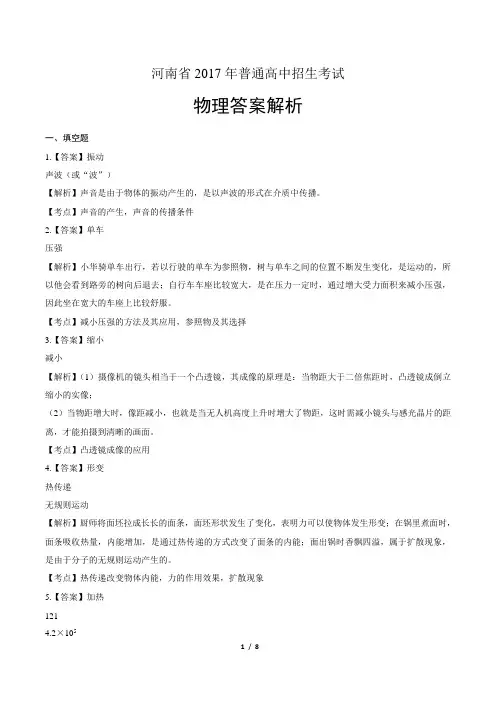

河南省2017年普通高中招生考试物理答案解析一、填空题1.【答案】振动声波（或“波”）【解析】声音是由于物体的振动产生的，是以声波的形式在介质中传播。

【考点】声音的产生，声音的传播条件2.【答案】单车压强【解析】小华骑单车出行，若以行驶的单车为参照物，树与单车之间的位置不断发生变化，是运动的，所以他会看到路旁的树向后退去；自行车车座比较宽大，是在压力一定时，通过增大受力面积来减小压强，因此坐在宽大的车座上比较舒服。

【考点】减小压强的方法及其应用，参照物及其选择3.【答案】缩小减小【解析】（1）摄像机的镜头相当于一个凸透镜，其成像的原理是：当物距大于二倍焦距时，凸透镜成倒立缩小的实像；（2）当物距增大时，像距减小，也就是当无人机高度上升时增大了物距，这时需减小镜头与感光晶片的距离，才能拍摄到清晰的画面。

【考点】凸透镜成像的应用4.【答案】形变热传递无规则运动【解析】厨师将面坯拉成长长的面条，面坯形状发生了变化，表明力可以使物体发生形变；在锅里煮面时，面条吸收热量，内能增加，是通过热传递的方式改变了面条的内能；面出锅时香飘四溢，属于扩散现象，是由于分子的无规则运动产生的。

【考点】热传递改变物体内能，力的作用效果，扩散现象5.【答案】加热1214.2×105℃）⨯⨯kg2kg【考点】电功率与电压、电流的关系，热量的计算。

1kW h1kW=⨯kW h”是电能的单位，而电功率的单位为W，电流的单位为【答案】【答案】”表示摩擦力，如图所示：F ρ水。

【解析】（1）使用托盘天平时应把天平放在水平桌面上，将标尺上的游码移到零刻度线处，调节平衡螺母，F ρ水。

）的右接线柱连接，如图所示：1=UR可知，电压不变时，电流判断出了I与R的关系。

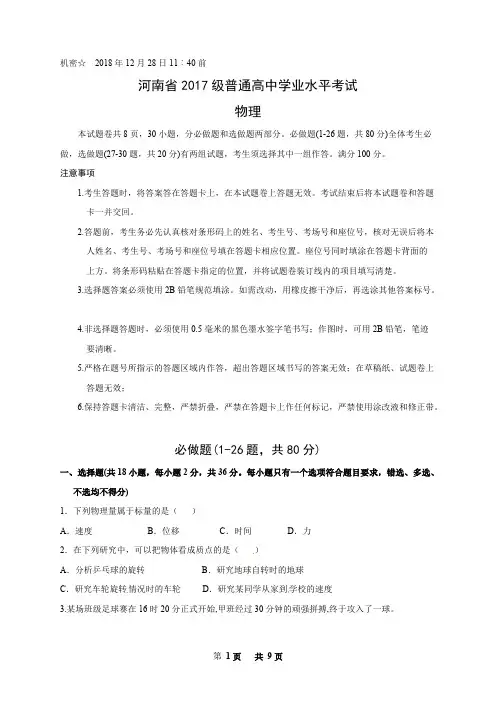

机密☆2018年12月28日11︰40前河南省2017级普通高中学业水平考试物理本试题卷共8页，30小题，分必做题和选做题两部分。

必做题(1-26题，共80分)全体考生必做，选做题(27-30题，共20分)有两组试题，考生须选择其中一组作答。

满分100分。

注意事项1.考生答题时，将答案答在答题卡上，在本试题卷上答题无效。

考试结束后将本试题卷和答题卡一并交回。

2.答题前，考生务必先认真核对条形码上的姓名、考生号、考场号和座位号，核对无误后将本人姓名、考生号、考场号和座位号填在答题卡相应位置。

座位号同时填涂在答题卡背面的上方。

将条形码粘贴在答题卡指定的位置，并将试题卷装订线内的项目填写清楚。

3.选择题答案必须使用2B铅笔规范填涂。

如需改动，用橡皮擦干净后，再选涂其他答案标号。

4.非选择题答题时，必须使用0.5毫米的黑色墨水签字笔书写；作图时，可用2B铅笔，笔迹要清晰。

5.严格在题号所指示的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效；6.保持答题卡清洁、完整，严禁折叠，严禁在答题卡上作任何标记，严禁使用涂改液和修正带。

必做题(1-26题，共80分)一、选择题(共18小题，每小题2分，共36分。

每小题只有一个选项符合题目要求，错选、多选、不选均不得分)1．下列物理量属于标量的是（）A．速度B．位移 C．时间D．力2．在下列研究中，可以把物体看成质点的是（）A．分析乒乓球的旋转B．研究地球自转时的地球C．研究车轮旋转情况时的车轮D．研究某同学从家到学校的速度3.某场班级足球赛在16时20分正式开始,甲班经过30分钟的顽强拼搏,终于攻入了一球。

下列说法正确的是A.“16时20分”和“30分钟”均指时刻B.“16时20分”和“30分钟”均指时间间隔C.“16时20分”是指时间同隔,“30分钟”是指时刻D.“16时20分”是指时刻,“30分钟”是指时间间隔4．下列速度中，指平均速度的是（ ）A ．雨滴落地时的速度 B ．汽车通过北京长安街的速度C ．子弹射出枪口时的速度D ．跳水运动员起跳后，到达最高点的速度5．火车停靠在站台上，乘客往往会发现这样的现象，对面的火车缓缓起动了，等到站台出现，才知道对面的火车没有动，而是自己乘坐的火车开动了，则前、后两次乘客采用的参考系是（ ）A ．站台，对面火车B ．两次都是对面火车C ．两次都是站台D ．自己乘坐的火车，站台6．不计空气的作用，小球沿固定光滑斜面下滑的过程中受到的作用力共有（A ．一个B ．两个C ．三个 D ．四个7．甲、乙两车在同一地点同时做直线运动，其v －t 图象如图所示，则（）A ．它们的初速度均为零B ．甲的加速度大于乙的加速度C ．0～t 1时间内，甲的速度大于乙的速度D ．0～t 1时间内，甲的位移大于乙的位移8.在某同学用手向上提起一相水的过程中, 下列说法正确的是A.手对相先有作用力,然后桶对手才有反作用力B. 手对相的作用力与桶对手的反作用力方向相同c. 手对相的作用力大于桶对手的反作用力D. 手对桶的作用力与桶对手的反作用力大小相等9.如图所示,用劲度系数为1000N/m 的轻质弹簧竖直悬挂一重物,重物静止时,弹簧的伸长量为2cm,则弹簧对重物的拉力A.大小为2000N,方向竖直向上B.大小为2000N,方向竖直向下C.大小为20N,方向竖直向上D.大小为20N, 方向竖直向下10．牛顿第二定律的表达式可以写成m =F /a ，对某个物体来说，它的质量m （ ） A ．跟合外力F 成正比B ．跟它的加速度a 成反比C ．跟合外力F 与加速度a 都无关D ．跟合外力F 成反比，跟它的加速度a 成正比11．关于曲线运动，下列说法中正确的是（ ）A ．做曲线运动的物体一定具有加速度B ．做曲线运动的物体的速度可能不变C ．做曲线运动的物体受力一定发生变化D ．在恒力作用下的物体不可能做曲线运动12. 从同一点 0分别将 a 、b 两小球沿同一水平方向抛出,两小球落在同一水平地面上,忽略空气阻力,它们的运动轨迹如图所示,,用t a 、 t b 分别表示a 、b,两小球在空中的运动时间, 则A.t a =t b B.t a >t bC.t a<t bD. t a 与t b 的大小关系无法确定13.如图所示,左、右两斜面的底端平滑连接。

2017年河南省普通高中招生考试试卷物理试题（含答案全解全析）一、填空题(本题共6小题,每空1分,共14分)1.我们生活在声音的世界里,声音由物体的产生,以的形式在介质中传播。

2.如图1所示,小华骑单车出行,沿途看到路旁树木向后退去,所选的参照物是;小华坐在宽大的车座上比较舒服,这是通过增大受力面积减小了的缘故。

图13.无人机利用携带的焦距一定的微型摄像机进行航拍,来自地面景物的光通过摄像机镜头,会聚在感光晶片上,形成倒立、(选填“放大”或“缩小”)的实像;当无人机上升时,须(选填“增大”或“减小”)镜头与感光晶片间的距离,才能拍摄到清晰的画面。

4.烩面是河南的特色名吃。

图2中,厨师将面坯拉成长长的面条,表明力可以使物体发生;在锅里煮面时,通过的方式改变了面条的内能;面出锅时香飘四溢,这是由于分子的产生的。

图25.图3为一电热饮水机的电路简图,其额定电压为220 V,具有“加热”、“保温”两种功能,对应功率分别为400 W和40 W。

当开关S1、S2均闭合时,饮水机处于(选填“保温”或“加热”)状态,R1的阻值为Ω;用饮水机给2 kg的水加热,当水温升高50 ℃时,水吸收的热量为J。

[c=4.2×103水J/(kg·℃)]图36.由金属杆组成如图4所示的导轨,其中水平面上两平行导轨足够长且全部置于竖直向上的磁场中,与倾斜放置的导轨ABCD平滑且固定连接。

将一金属棒ab从倾斜导轨上一定高度由静止释放,运动过程中始终与导轨垂直接触且不受摩擦,请你判断ab棒在水平导轨上的运动情况: ;并从能量转化的角度简述理由: 。

图4二、选择题(本题共8小题,每小题2分,共16分。

第7~12题每小题只有一个选项符合题目要求,第13~14题每小题有两个选项符合题目要求,全部选对的得2分,选对但不全的得1分,有错选的得0分)7.某水电站的年发电量在8亿千瓦时以上,“千瓦时”是下列哪个物理量的单位( )A.电能B.电功率C.电流D.时间图58.如图5所示,用毛皮摩擦过的橡胶棒接触验电器的金属球,验电器的金属箔张开,以下说法正确的是( )A.摩擦过程中创造了电荷B.摩擦过的橡胶棒带正电荷C.经橡胶棒接触后的验电器带正电荷D.金属箔张开是由于同种电荷相排斥9.如图6所示,水平桌面上有一铁块,由绕过定滑轮的细绳与重6 N的沙桶相连且保持静止。

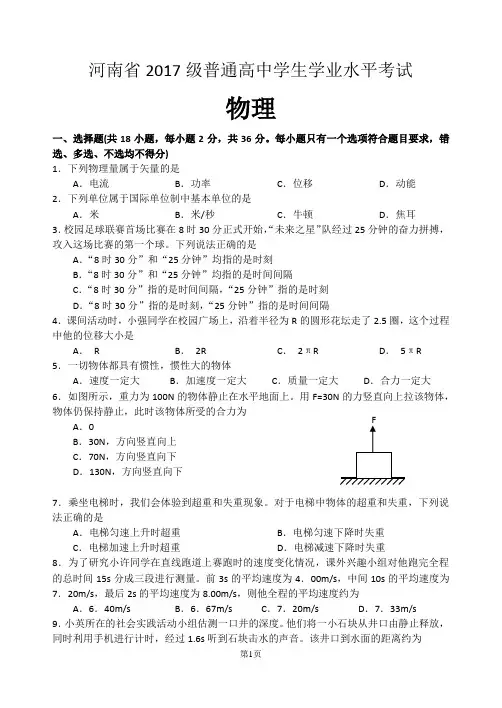

河南省2017级普通高中学生学业水平考试物理一、选择题(共18小题，每小题2分，共36分。

每小题只有一个选项符合题目要求，错选、多选、不选均不得分)1．下列物理量属于矢量的是A．电流B．功率C．位移D．动能2．下列单位属于国际单位制中基本单位的是A．米B．米/秒C．牛顿D．焦耳3．校园足球联赛首场比赛在8时30分正式开始，“未来之星”队经过25分钟的奋力拼搏，攻入这场比赛的第一个球。

下列说法正确的是A．“8时30分”和“25分钟”均指的是时刻B．“8时30分”和“25分钟”均指的是时间间隔C．“8时30分”指的是时间间隔，“25分钟”指的是时刻D．“8时30分”指的是时刻，“25分钟”指的是时间间隔4．课间活动时，小强同学在校园广场上，沿着半径为R的圆形花坛走了2.5圈，这个过程中他的位移大小是A．R B．2R C．2πR D．5πR 5．一切物体都具有惯性，惯性大的物体A．速度一定大B．加速度一定大C．质量一定大D．合力一定大6．如图所示，重力为100N的物体静止在水平地面上。

用F=30N的力竖直向上拉该物体，物体仍保持静止，此时该物体所受的合力为A．0 Array B．30N，方向竖直向上C．70N，方向竖直向下D．130N，方向竖直向下7．乘坐电梯时，我们会体验到超重和失重现象。

对于电梯中物体的超重和失重，下列说法正确的是A．电梯匀速上升时超重B．电梯匀速下降时失重C．电梯加速上升时超重D．电梯减速下降时失重8．为了研究小许同学在直线跑道上赛跑时的速度变化情况，课外兴趣小组对他跑完全程的总时间15s分成三段进行测量。

前3s的平均速度为4．00m/s，中间10s的平均速度为7．20m/s，最后2s的平均速度为8.00m/s，则他全程的平均速度约为A．6．40m/s B．6．67m/s C．7．20m/s D．7．33m/s9．小英所在的社会实践活动小组估测一口井的深度。

他们将一小石块从井口由静止释放，同时利用手机进行计时，经过1.6s听到石块击水的声音。

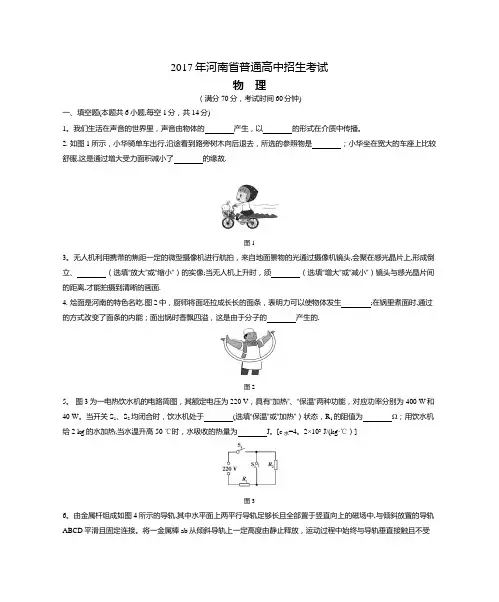

2017年河南省普通高中招生考试物理（满分70分，考试时间60分钟)一、填空题(本题共6小题,每空1分，共14分)1。

我们生活在声音的世界里，声音由物体的产生，以的形式在介质中传播。

2.如图1所示，小华骑单车出行,沿途看到路旁树木向后退去，所选的参照物是；小华坐在宽大的车座上比较舒服,这是通过增大受力面积减小了的缘故.图13。

无人机利用携带的焦距一定的微型摄像机进行航拍，来自地面景物的光通过摄像机镜头,会聚在感光晶片上,形成倒立、（选填“放大”或“缩小”）的实像;当无人机上升时，须（选填“增大”或“减小”）镜头与感光晶片间的距离,才能拍摄到清晰的画面.4.烩面是河南的特色名吃.图2中，厨师将面坯拉成长长的面条，表明力可以使物体发生;在锅里煮面时,通过的方式改变了面条的内能；面出锅时香飘四溢，这是由于分子的产生的.图25。

图3为一电热饮水机的电路简图，其额定电压为220V，具有“加热”、“保温”两种功能，对应功率分别为400W和40W。

当开关S1、S2均闭合时，饮水机处于(选填“保温”或“加热”）状态，R1的阻值为Ω；用饮水机给2kg的水加热,当水温升高50℃时，水吸收的热量为J。

[c水=4。

2×103J/(kg·℃）]图36。

由金属杆组成如图4所示的导轨,其中水平面上两平行导轨足够长且全部置于竖直向上的磁场中,与倾斜放置的导轨ABCD平滑且固定连接。

将一金属棒ab从倾斜导轨上一定高度由静止释放，运动过程中始终与导轨垂直接触且不受摩擦,请你判断ab棒在水平导轨上的运动情况:；并从能量转化的角度简述理由：。

图4二、选择题（本题共8小题,每小题2分,共16分.第7～12题每小题只有一个选项符合题目要求，第13~14题每小题有两个选项符合题目要求，全部选对的得2分，选对但不全的得1分,有错选的得0分）7。

某水电站的年发电量在8亿千瓦时以上,“千瓦时"是下列哪个物理量的单位（)A。

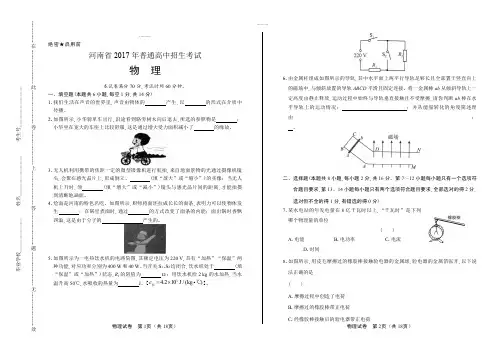

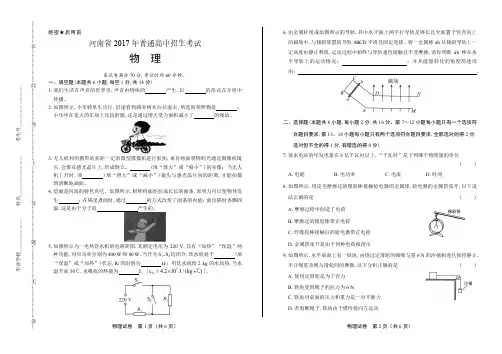

物理试卷 第1页（共6页） 物理试卷 第2页（共6页）绝密★启用前河南省2017年普通高中招生考试物 理本试卷满分70分,考试时间60分钟。

一、填空题(本题共6小题,每空1分,共14分)1.我们生活在声音的世界里,声音由物体的 产生,以 的形式在介质中传播。

2.如图所示,小华骑单车出行,沿途看到路旁树木向后退去,所选的参照物是 ；小华坐在宽大的车座上比较舒服,这是通过增大受力面积减小了 的缘故。

3.无人机利用携带的焦距一定的微型摄像机进行航拍,来自地面景物的光通过摄像机镜头,会聚在感光晶片上,形成倒立、 (填“放大”或“缩小”)的实像；当无人机上升时,须 (填“增大”或“减小”)镜头与感光晶片间的距离,才能拍摄到清晰地画面。

4.烩面是河南的特色名吃。

如图所示,厨师将面坯拉成长长的面条,表明力可以使物体发生 ；在锅里煮面时,通过 的方式改变了面条的内能；面出锅时香飘四溢,这是由于分子的 产生的。

5.如图所示为一电热饮水机的电路简图,其额定电压为220 V ,具有“加热”“保温”两种功能,对应功率分别为400 W 和40 W 。

当开关S 1、S 2均闭合,饮水机处于 (填“保温”或“加热”)状态,R 1的阻值为 Ω；用饮水机给2 kg 的水加热,当水温升高50℃,水吸收的热量为 J 。

[34.210J /kg ()c =⨯水℃]。

6.由金属杆组成如图所示的导轨,其中水平面上两平行导轨足够长且全部置于竖直向上的磁场中,与倾斜放置的导轨ABCD 平滑且固定连接。

将一金属棒ab 从倾斜导轨上一定高度由静止释放,运动过程中始终与导轨垂直接触且不受摩擦,请你判断ab 棒在水平导轨上的运动情况： ；并从能量转化的角度简述理由： 。

二、选择题(本题共8小题,每小题2分,共16分。

第7～12小题每小题只有一个选项符合题目要求,第13、14小题每小题只有两个选项符合题目要求,全部选对的得2分,选对但不全的得1分,有错选的得0分)7.某水电站的年发电量在8亿千瓦时以上,“千瓦时”是下列哪个物理量的单位( )A .电能B .电功率C .电流D .时间8.如图所示,用皮毛摩擦过的橡胶棒接触验电器的金属球,验电器的金属箔张开,以下说法正确的是( )A .摩擦过程中创造了电荷B .摩擦过的橡胶棒带正电荷C .经橡胶棒接触后的验电器带正电荷D .金属箔张开是由于同种电荷相排斥9.如图所示,水平桌面上有一铁块,由绕过定滑轮的细绳与重6 N 的沙桶相连且保持静止。

2017年河南省中考物理试卷一、填空题（共6小题，每小题2分，满分14分）1 •我们生活在声音的世界里，声音由物体的_______ 产生，以_______ 的形式在介质中传播.2•如图所示，小华骑单车出行，沿途看到路旁树木向后退去，所选的参照物是_______ ;小华坐在宽大的车座上比较舒服，这是通过增大受力面积减小了的缘故.3•无人机利用携带的焦距一定的微型摄像机进行航拍，自地面景物的光通过摄像机镜头，会聚在感光晶片上，形成倒立、_________ （选填放大”或缩小”的实像；当无人机上升时，须________ （选填增大”或减小”镜头与感光晶片间的距离，才能拍摄到清晰地画面.4.烩面是河南的特色名吃.图中，厨师将面坯拉成长长的面条，表明力可以使物体发生_______ ;在锅里煮面时，通过________ 的方式改变了面条的内能；面出锅时香飘四溢，这是由于分子的_______ 产生的.5.图为一电热饮水机的电路简图，其额定电压为220V,具有加热”保温”两种功能，对应功率分别为400W和40W .当开关$、9均闭合，饮水机处于（选填保温”或加热”状态，R i的组值为____________________ Q;用饮水机给2kg的水加热,当水温升高50E，水吸收的热量为_______ J. [c水=4.2x 103J/ （kg?°C）].6•由金属杆组成如图所示的导轨，其中水平面上两平行导轨足够长且全部置于 竖直向上的磁场中，与倾斜放置的导轨 ABCD 平滑且固定连接.将一金属棒 ab 从倾斜导轨上一定高度由静止释放，运动过程中始终与导轨垂直接触且不受摩二、选择题（共8小题，每小题2分，满分16分） 7. 某水电站的年发电量在 8亿千瓦时以上， 千瓦时”是下列哪个物理量的单位 （ ）A. 电能 B .电功率 C •电流 D .时间8. 如图所示，用皮毛摩擦过的橡胶棒接触验电器额金属球，验电器的金属箔张A. 摩擦过程中创造了电荷B •摩擦过的橡胶棒带正电荷C. 经橡胶棒接触后的验电器带正电荷D. 金属箔张开是由于同种电荷相排斥9.如图所示，水平桌面上有一铁块，由绕过定滑轮的细绳与重6N 的沙桶相连 且保持静止.不计绳重及绳与滑轮间的摩擦，以下分析正确的是（ ）擦，请你判断ab 棒在水平导轨上的运动情况: _______ ;并从能量转化的角度简述理由:B.铁块受到绳子的拉力为6NC.铁块对桌面的压力和重力是一对平衡力D.若剪断绳子，铁块由于惯性将向左运动10.下列对生活中的物理现象及其原因分析，错误的是（）A.游泳后，从水中出感觉较冷，是由于水蒸发时吸热B.冬天，窗玻璃上出现冰花，是由于水蒸气发生了凝华C.夏天，常用干冰给食品保鲜，利用了干冰融化吸热D.冬天，在保存蔬菜的菜窖里放几桶水，利用了水凝固放热11.图为一种爬杆机器人，仅凭电池提供的能量，就能像人一样沿杆竖直向上匀速爬行.机器人在此过程中（）A.所受摩擦力方向竖直向下B.对杆的握力增大时，所受摩擦力增大C.匀速爬行速度增大时，所受摩擦力不变D.动能全部转化为重力势能12.如图所示，从甲地通过两条输电线向乙地用户供电，若甲地电电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是（）A.使用定滑轮是为了省力A.用户使用的用电器两端电压为Uu2lB.输电线上消耗的电功率为rC.当用户使用的用电器增多时，用电器两端的电压升高D.当用户使用的用电器增多时，输电线上因发热而损失的功率增大13.随着科技发展，各种现代技术不断得到运用.以下说法正确的是（）A.航天器在月球表面利用声呐测绘地貌B.Wi - Fi无线上网是利用电磁波传输信号C.若用超导材料制作远距离输电导线，可大大节约电能D.未可能制造出不消耗能量却能不断对外做功的机器14.如图所示，放在同一水平桌面上的两个相同容器，分别盛有甲、乙两种液体, 现将同一木块分别放入两容器中，当木块静止时两容器中液面相平.两种情况相比，下列判断正确的是（）A.木块受到的浮力一样大B.木块在甲液体中受的浮力较大C•甲液体对容器底部的压强较大D.盛甲液体的容器对桌面的压强较小三、作图题（共2小题，满分4 分）15.图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度.请将电路图连接完整，使其符合安全用电的原则.16.如图所示，当小军用力推墙时，他沿水平冰面减速向后退去，请你画出此时小军的受力示意图.（图中黑点表示重心）四、实验探究题(共3小题，满分18分)17•如图是探究平面镜成像的特点”的实验装置.(1)实验中用玻璃板代替平面镜，主要利用了玻璃透明的特点，便于确定_______ ，玻璃板放置时要求与纸板_______ •(2)在玻璃板前面放一支点燃的蜡烛A,再拿一支没点燃的相同的蜡烛B，在玻璃板后面移动，直至与蜡像A的像重合，这样做是为了比较像与物的_______ 关系；若用光屏替代蜡烛B,在光屏上观察不到蜡烛A的像，说明平面镜成的是(选填实”或虚”像.18•小明发现橙子放入水中会下沉，于是想办法测量它的密度.(1)将托盘天平放在水平桌面上，将标尺上的游码移至零刻度线处，调节平衡螺母，直到指针在______ ，表示天平平衡.(2)用天平测量橙子质量，天平平衡时砝码和游码的示数如图所示，橙子质量为_______ g.小明利用排水法测得橙子的体积为150cm3，则橙子的密度是kg/m3.(3)做实验时，小明若先用排水法测出橙子的体积，接着用天平测出橙子质量,这样测得的密度值将比真实值_______ (选填偏大”或偏小”.(4)小亮不用天平，利用弹簧测力计、细线、盛有水的大烧杯等器材，也巧妙测出了橙子的密度•请你将他的测量步骤补充完整，已知水的密度为P水.①用弹簧测力计测出橙子的重力G；②______ ;③____________________________ 橙子密度的表达式为：卩橙= (用测出的物理量和已知量的字母表示)19•在探究电流与电阻的关系”的实验中，小强选用了4Q、8Q、10Q、20Q四个定值电阻，电电压恒为3V.(1)请按图甲所示的电路图，将实物图乙连接完整.尢m T(2)闭合开关接触时，发现电流表无示数，移动滑动变阻器的滑片，电压表示数始终接近电电压，造成这一现象的原因可能是________ .(3)排除电路故障后，闭合开关，移动滑片，当选用4Q的电阻时，电流表示数如图丙所示，记为______ A;以后每更换一个阻值更大的电阻后，闭合开关，应将滑动变阻器的滑片向__________ (选填“A” “B”端移动，使电压表的示数______ ，同时记下对应的电流值.(4)______________________________________________________ 根据实验数据，小强做出了如图丁所示的I- R图象，由于此图线为曲线，小强认为不便直观判断I与R的定量关系，于是对图象中的坐标进行了巧妙变换，从而直观判断出了I 与R的关系.你认为小强的改进方法是：____________________________ .五、综合应用题(共2小题，满分18分)20.如图所示，工人用斜面向上、大小为500N的推力，将重800N的货物从A 点匀速推至B点；再用100N的水平推力使其沿水平台面匀速运动5s,到达C点•已知AB长3m，BC长1.2m，距地面高1.5m .试问：(1)________________________________ 利用斜面搬运货物主要是为了;(2)货物在水平面上运动的速度为多少？刚踏板触电B 应向 (选填 左”或 右”移动，并简要说明理由.(3) 水平推力做功的功率为多少?(4) 斜面的机械效率为多少？21. 小丽设计了一个防踩踏模拟报警装置， 工作原理如图甲所示.ABO 为一水平 杠杆，O 为支点，OA : OB=5: 1,当水平踏板所受压力增大，电压表示数达到 6V 时，报警器Fb 开始发出报警信号•已知电路中电电压为 8V , F 0的阻值恒为 15Q,压力传感器R 固定放置，其阻值随所受压力F 变化的关系如图乙所示，踏 板、压杆和杠杆的质量均忽略不计•试问:(1) 由图乙可知，压力传感器 R 的阻值随压力F 的增大而(2) 当踏板空载时，闭合开关，电压表的示数为多少?(3)当报警器开始报警时，踏板设定的最大压力值为多少？(4)若电电压略有降低，为保证报警器仍在踏板原设定的最大压力值时报警,刚踏板触电B应向 (选填左”或右”移动，并简要说明理由.2017年河南省中考物理试卷参考答案与试题解析一、填空题（共6小题，每小题2分，满分14分）1 •我们生活在声音的世界里，声音由物体的振动产生，以声波（或波”）的形式在介质中传播.【考点】91：声音的产生；92:声音的传播条件.【分析】（1）声音是由物体的振动产生的，振动停止，发声停止；（2）声音传播需要介质，声音是以声波的形式传播.【解答】解：声音是由于物体的振动产生的，是以声波的形式在介质中传播. 故答案为：振动；声波（或波”.2•如图所示，小华骑单车出行，沿途看到路旁树木向后退去，所选的参照物是单车；小华坐在宽大的车座上比较舒服,这是通过增大受力面积减小了压强的缘故.【考点】85：减小压强的方法及其应用；52：参照物及其选择.【分析】（1）此题中被研究的物体--树处于相对运动状态，那么它与所选的参照物之间的位置肯定在不断发生变化，由此可突破此题；（2）减小压强的方法：是在压力一定时，通过增大受力面积减小压强；是在受力面积一定时，通过减小压力减小压强.【解答】解：小华骑单车出行，若以行驶的单车为参照物，树与单车之间的位置不断发生变化，是运动的，所以他会看到路旁的树向后退去；自行车车座比较宽大，是在压力一定时，通过增大受力面积减小压强，因此坐在宽大的车座上比较舒服.故答案为：单车；压强.3.无人机利用携带的焦距一定的微型摄像机进行航拍，自地面景物的光通过摄像机镜头，会聚在感光晶片上，形成倒立、缩小 (选填放大”或缩小”的实像；当无人机上升时，须减小 (选填增大”或减小”镜头与感光晶片间的距离，才能拍摄到清晰地画面.【考点】B8：凸透镜成像的应用.【分析】(1)摄像机是利用凸透镜成像的规律制成的，摄像机的镜头是一个凸透镜；掌握凸透镜成像的三种情况和应用.U> 2f，成倒立、缩小的实像，应用于照相机和摄像机.2f> U>f,成倒立、放大的实像，应用于幻灯机和投影仪.U v f，成倒正立、放大的虚像，应用于放大镜；(2)成实像时，物距增大，像距减小，像变小.【解答】解：(1)摄像机的镜头相当于一个凸透镜，其成像的原理是：当物距大于二倍焦距时，凸透镜成倒立缩小的实像；(2)当物距增大时，像距减小，也就是当无人机高度上升时增大了物距，这时需减小镜头与感光晶片的距离，才能拍摄到清晰的画面.故答案为：缩小；减小.4.烩面是河南的特色名吃.图中，厨师将面坯拉成长长的面条，表明力可以使物体发生形变；在锅里煮面时，通过热传递的方式改变了面条的内能; 面出锅时香飘四溢，这是由于分子的无规则运动产生的.【考点】GA热传递改变物体内能；6F：力的作用效果；GW：扩散现象.【分析】(1)力的作用效果：①改变物体的运动状态；②使物体发生形变；(2)改变物体内能的方式：做功和热传递；(3)扩散现象表面物体不停的做无规则运动.【解答】解：厨师将面坯拉成长长的面条，面坯形状发生了变化，表明力可以使 物体发生形变；在锅里煮面时，面条吸收热量，内能增加，是通过热传递的方式改变了面条的内 能； 面出锅时香飘四溢，属于扩散现象，是由于分子的无规则运动产生的. 故答案为：形变；热传递；无规则运动.5. 图为一电热饮水机的电路简图，其额定电压为 220V ，具有加热”保温”两 种功能，对应功率分别为400W 和40W .当开关S 、S 2均闭合，饮水机处于加 热 （选填 保温”或加热”状态，R 的组值为 121 Q;用饮水机给2kg 的水 加热，当水温升高50C ，水吸收的热量为 4.2X 105 J.[c 水=4.2X 103J/（kg?C ）].【考点】J9电功率与电压、电流的关系；GG:热量的计算.【分析】/1）当开关S 、S 2均闭合时，电路为R 1的简单电路，电路的总电阻最 小，根据P=UI=.可知，电路的总功率最大，据此判断饮水机的档位，进一步根R 据电功率公式求出R 1的阻值；/ 2）知道水的质量和比热容以及升高的温度，根据 Q 吸=cm ^t 求出水吸收的热 量.【解答】解：/1）当开关$、9均闭合时，电路为R 1的简单电路，电路的总电 阻最小，TT^l由P=UI=.可知，电路的总功率最大，饮水机处于加热档,则R 1的阻值：/ 2)水吸收的热量：Q 吸=cm A t=4.2X 103J/ / kg?C )x 2kgX 50C =4.2x 105J.故答案为：加热；121; 4.2 X 105.U 2R r 高温 C220V ) 2 =121 Q;6.由金属杆组成如图所示的导轨，其中水平面上两平行导轨足够长且全部置于竖直向上的磁场中，与倾斜放置的导轨ABCD 平滑且固定连接.将一金属棒ab 从倾斜导轨上一定高度由静止释放，运动过程中始终与导轨垂直接触且不受摩擦，请你判断ab棒在水平导轨上的运动情况：减速运动，最后静止；并从能量转化的角度简述理由：导体棒在下滑过程中，重力势能转化为动能；滑到水平导轨上后，导体棒需要克服安培力做功，消耗机械能，机械能越越小，速度【分析】导体棒在下滑过程中，重力势能转化为动能；滑到水平导轨上后，根据右手定则判断出导体棒中的电流方向，再根据左手定则判断出导体棒受到安培力的方向，导体棒需要克服安培力做功，消耗机械能，动能越越小.【解答】解：导体棒在下滑过程中，重力势能转化为动能，做加速运动；滑到水平导轨上后，导体棒做切割磁感线运动，根据右手定则可以判断出导体棒中的电流方向为b-a，再根据左手定则判断出导体棒受到安培力的方向和导体棒运动方向相反，对导体棒的运动起到阻碍作用，导体棒需要克服安培力做功，消耗机械能，机械能越越小，所以做减速运动，最后静止.故答案为：减速运动，最后静止；导体棒在下滑过程中，重力势能转化为动能；滑到水平导轨上后，导体棒需要克服安培力做功，消耗机械能，机械能越越小，速度越越慢，最后静止.二、选择题（共8小题，每小题2分，满分16分）7.某水电站的年发电量在8亿千瓦时以上，千瓦时”是下列哪个物理量的单位A.电能B.电功率C.电流D.时间【考点】J1:电功.【分析】“ kW是电功率的单位，“ h是时间的单位；电功率与时间的乘积是电功（消耗的电能）.【解答】解：1kW?h=1kW x 1h=1000W x 3600s=3.6x 106J, J 是电能的单位，所以“kW?h是电能的单位，而电功率的单位为W，电流的单位为A，时间的单位为s，故A正确、BCD错误.故选A.8.如图所示，用皮毛摩擦过的橡胶棒接触验电器额金属球，验电器的金属箔张开，以下说法正确的是（）A、摩擦过程中创造了电荷B•摩擦过的橡胶棒带正电荷C.经橡胶棒接触后的验电器带正电荷D.金属箔张开是由于同种电荷相排斥【考点】H7:摩擦起电的实质；H2:正电荷与负电荷；H8:电荷间的相互作用规律. 【分析】解决该题需掌握：（1）在实验室中，用毛皮摩擦过的橡胶棒带负电；（2）验电器是检验物体是否带电的仪器，其制作原理是：同种电荷相互排斥.【解答】解：A摩擦起电现象是通过摩擦的方式是电荷发生了转移，而不是创造了电荷；故A错误；B、用丝绸摩擦过的橡胶棒得到电子，带负电；故B错误；C、摩擦过的橡胶棒得到电子带负电，接触后的验电器带负电；故C错误；D、用毛皮摩擦过的橡胶棒带负电，故用它去接触验电器的金属球时，验电器也带上负电，即验电器的金属球和两个金属箔片上都带上了负电，由于同种电荷相互排斥，故其两个金属箔片会张开；故D正确.故选D.9.如图所示，水平桌面上有一铁块，由绕过定滑轮的细绳与重6N的沙桶相连且保持静止.不计绳重及绳与滑轮间的摩擦，以下分析正确的是（）A.使用定滑轮是为了省力B.铁块受到绳子的拉力为6NC.铁块对桌面的压力和重力是一对平衡力D.若剪断绳子，铁块由于惯性将向左运动【考点】6U:力与运动的关系；6R:平衡力的辨别；7V:定滑轮及其工作特点.【分析】（1）定滑轮不能省力但可以改变力的方向；（2）平衡力的条件：大小相等、方向相反、作用在同一个物体上，作用在同一条直线上.（3）物体保持原运动状态不变的性质叫惯性，一切物体都有惯性，惯性是物体的一种属性.【解答】解：A使用定滑轮不能省力但可以改变力的方向；故使用定滑轮是为了改变力的方向，故A错误；B、铁块受到绳子的拉力大小等于沙桶的重力为6N，故B正确；C、滑块对桌面的压力和桌面对滑块的支持力是作用在不同物体上的两个力，不是一对平衡力.故C错误；D、剪断绳子前，铁块是静止的，剪断绳子后，铁块由于惯性要保持原的静止状态，故D错误.故选B.10.下列对生活中的物理现象及其原因分析，错误的是（）A.游泳后，从水中出感觉较冷，是由于水蒸发时吸热B.冬天，窗玻璃上出现冰花，是由于水蒸气发生了凝华C•夏天，常用干冰给食品保鲜，利用了干冰融化吸热D.冬天，在保存蔬菜的菜窖里放几桶水，利用了水凝固放热【考点】1H:汽化及汽化吸热的特点；1A:凝固与凝固放热特点；1M:液化及液化现象；1R生活中的凝华现象.【分析】(1)物质从液态变为气态的过程叫汽化，汽化吸热；(2)物质直接从气态变为固态的过程叫凝华，凝华过程需要放出热量；(3)物质直接从固态变为液态的过程叫升华，升华吸热；(4)物质从液态变为固态的过程叫凝固，凝固放热. 根据以上内容，对本题各个选项进行分析.【解答】解：A、游泳后刚从水中出感觉很冷，是因为人身上的水蒸发时要吸热；故A正确；B、冬天，窗玻璃上出现冰花，是空气中的水蒸气遇冷发生了凝华，故B正确；C夏天，常用干冰给食品保鲜，干冰有固态直接变成气态，是升华现象，干冰升华吸热，故C错误；D、冬天，在保存蔬菜的菜窖里放几桶水，水由液态变成固态，是凝固现象，凝固放热，故D正确.故选C.11.图为一种爬杆机器人，仅凭电池提供的能量，就能像人一样沿杆竖直向上匀速爬行.机器人在此过程中( )A.所受摩擦力方向竖直向下B.对杆的握力增大时，所受摩擦力增大C.匀速爬行速度增大时，所受摩擦力不变D.动能全部转化为重力势能【考点】6T:二力平衡条件的应用；FU:动能和势能的转化与守恒.【分析】机器人沿杆竖直向上匀速爬行，所以竖直方向受到的是平衡力；动能与质量和速度有关；重力势能与质量和高度有关；机器人由电池提供能量，由此分析其能量转化.【解答】解：A机器人受到的重力竖直向下，在竖直向上匀速爬行时摩擦力与重力平衡，所以受摩擦力方向竖直向上，故A错误；B、机器人在竖直向上匀速爬行时摩擦力与重力平衡，重力不变所以摩擦力不变，故B错误；C、机器人在竖直向上匀速爬行时摩擦力与重力平衡，摩擦力大小与速度无关，所以摩擦力不变，故C正确；D、机器人在竖直向上匀速爬行质量不变，速度不变，动能增大，高度增加，重力势能增大，机器人靠电池提供的能量，所以其重力势能的增大自于消耗的电能，故D错误.故选C.12.如图所示，从甲地通过两条输电线向乙地用户供电，若甲地电电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是（）I ____ J A.用户使用的用电器两端电压为UB•输电线上消耗的电功率为YC.当用户使用的用电器增多时，用电器两端的电压升高D.当用户使用的用电器增多时，输电线上因发热而损失的功率增大【考点】J9电功率与电压、电流的关系；16：串联电路的电压规律.【分析】（1）根据串联电路的电压规律分析电压的大小；、隅（2）根据公式P=-.分析功率的大小；(3) (4)根据串联电路的分压规律和功率公式分析.【解答】解：A、由于导线由一定的电阻，根据U=IR可知，导线会分担一定的电压，故用户使用的用电器两端电压要小于U,故A错误；可知输电线上消耗的电功率为B、由于导线的电阻R较小，其分担的电压U r要远远小于电电压U,根据公式CD当用户使用的用电器增多时，干路中的电流变大，根据U=IR可知，导线会分担的电压变大；根据串联电路的电压规律可知，用电器两端的电压减小；根据公式P=P R 可知，导线的功率变大，故C错误、D正确.故选D.13.随着科技发展，各种现代技术不断得到运用.以下说法正确的是( )A.航天器在月球表面利用声呐测绘地貌B.Wi - Fi无线上网是利用电磁波传输信号C.若用超导材料制作远距离输电导线，可大大节约电能D.未可能制造出不消耗能量却能不断对外做功的机器【考点】92：声音的传播条件；45：超导体的作用；D2：电磁波的传播；GQ：永动机.【分析】(1)声音的传播需要介质；(2)移动通信是利用电磁波传输信号的；(3)超导体的电阻为零，也就避免了电能的损耗，适合做输电线路；(4)自然界中存在不同形式的能量，各种不同的能量可以相互转化，同种能量也可在不同物体间进行转移，能量在转化和转移的过程中，能量的总量保持不变. 【解答】解：A、声呐利用的是超声波，超声波的传播需要介质，真空不能传声，故A错误；B、Wi - Fi无线上网是利用电磁波传递信息的，故B正确；C超导材料的特点就是在温度很低时电阻为零，当电阻为零时用超导材料传输电能可以减少电能损耗，用作输电导线，故C正确；D、能量既不会消灭，也不会产生，能量在转化或转移的过程中，能量的总量保持不变，故不可能制造出不消耗能量却能不断对外做功的机器，故D错误. 故选BC.14.如图所示，放在同一水平桌面上的两个相同容器，分别盛有甲、乙两种液体, 现将同一木块分别放入两容器中，当木块静止时两容器中液面相平.两种情况相比，下列判断正确的是( )A.木块受到的浮力一样大B.木块在甲液体中受的浮力较大C•甲液体对容器底部的压强较大D.盛甲液体的容器对桌面的压强较小【考点】8S：物体的浮沉条件及其应用；83：压强大小比较；8A:液体压强计算公式的应用.【分析】(1)由于是同一块木块，根据物体的浮沉条件判断浮力与重力的关系，然后即可判断浮力大小；(2)根据物体的浮沉情况判断出物体密度与液体密度的关系；然后根据p=p液gh 得出容器底受到压强的关系；(3)此时容器对桌面的压力等于容器的重力和容器内部物体重力之和；根据 F 甲=G容器+G液+G物比较得出容器底所受的压力关系，然后即可比较压强.【解答】解：AB、木块在甲中悬浮，贝U F浮甲=G木；木块在乙中漂浮，则F浮乙=G木, 比较可知F浮甲=F浮乙，即木块受到的浮力一样大，故A正确，B错误；C木块在甲中悬浮，则p甲=p木；木块在乙中漂浮，则卩乙＞p木，所以，p乙〉p甲，由于两容器中液面相平，由p=p液gh可知，乙液体对容器底的压强大，故C错误；。
