电镀生产线自动控制系统1 简介电镀生产线对行车的自动控制是电镀生产线自动化控制的关键,而电镀生产线按照其工艺要求和规模一般由两台以上的行车各自进行运动控制,每台行车都依据用户编好的程序进行自动控制;对于行车的自动控制,早期是采用继电器逻辑电路和顺序控制器,发展至今其控制方式以发生显著改变,主要已采用PLC 作为自动控制的核心部分,通过一系列的外接设备的输入信号以及输出信号对外接设备进行的相对应的编程控制,从而使整个控制系统更加的安全、可靠、灵活、其自动化程度高。
2 电镀生产线控制系统的总体方案设计2.1 控制方案选择可编程控制继电器接触器控制的优点:可靠性高,性能强大的功能;一个小型PLC有数百个可编程元素的用户,具有很强的逻辑编程功能,可实现各种复杂的控制功能。
与具有相同控制功能的继电器-接触器控制系统相比较,其具有相当大的优点,同时PLC通过上位机与通信网路的连接可实现集中管理,分散控制以及远程操作。
可编程控制器的安装方便,一般连接外部接线端子。
PLC的负载能力很强,能直接驱动电磁阀和普通交流接触器。
可靠性高,抗干扰能力强;中间继电器,时间继电器被广泛的使用在传统的继电器控制系统。
继电器由于接触不良,容易出现故障,而PLC的使用可以大大的减少中间继电器和时间继电器的使用,因此整个PLC控制系统中可以减少中间继电器控制系统的1 / 10——1/100接线,因此大大降低接触故障。
PLC同时自身也采取了一系列硬件和软件抗干扰措施,具有很强的抗干扰能力,平均故障间隔时间可达几万小时,在应用于工业生产总具有很强的抗干扰性,PLC已被用户公认为最可靠的工业控制设备和系统设计方案;PLC控制系统中,取代了大量的时间继电器,计数器装置,仅通过它自身的软件功能来代替,从而使设计,控制柜安装,布线工作量大大减少。
PLC梯形图程序通常采用顺序控制设计法。
这种编程方法比较有规律,易于掌握。
梯形图的复杂控制系统的设计,所需的时间要大大的少于一个时间继电器电路的设计。
电镀处理中的电镀自动化生产线设计与建设电镀处理是一项重要的工业过程,它的主要作用是通过对金属表面进行处理,提高其防腐蚀性、耐磨性、导电性和美观性等。
在电镀处理过程中,电镀自动化生产线的设计和建设起着重要的作用。
本文将从电镀处理的基本原理、电镀自动化生产线设计的要素及其建设流程等方面进行探讨。
一、电镀处理基本原理电镀是一种利用电解质中的离子来将金属沉积到物体表面的工艺。
其基本原理是将物体浸入电解液中,并将电源的阳极和阴极接到电解液中,阳极上会产生离子,而阴极则会吸收这些离子,并形成金属沉积层。
在实际应用中,除了必要的电解液和电源外,还需要一些附加设备和材料,如预处理设备、电镀槽、冷却水系统、气体送风设备等。
这些设备和材料在一定程度上影响了电镀处理的效果和工艺流程,因此在设计电镀自动化生产线时需要加以考虑。
二、电镀自动化生产线设计要素1、生产线整体布局电镀自动化生产线的整体布局直接影响了电镀处理的效率和生产成本。
在设计布局时需要注意以下几点:(1)生产线应该尽量紧凑,方便物品的转移。
(2)应尽可能减少对人工操作的依赖,增强生产的自动化程度。
(3)合理设置物品存放位置和转移设备,减少中间加工环节和时间成本。
(4)布局应符合流程要求,确保工作流畅和高效。
2、设备选型在电镀自动化生产线的设计过程中,设备选型是重中之重。
不同厂家的设备在使用上各有特点,通过对比各种设备的性能和使用经验,选取最合适的设备可以提高生产效率和降低成本。
(1)硬件设备:包括电解槽、冷却水系统、气体送风设备等。
(2)软件设备:包括自动化控制系统、监控设备、数据处理系统等。
(3)随机设备:包括在线检测仪器、备件等。
3、安全环保电镀处理过程中会产生一些有害物质,若不妥善处理,可能会对环境和人体健康造成损害。
因此,在设计电镀自动化生产线时需要加强安全和环保控制,在生产过程中减少有害气体和废水的产生,并采取适当的处理措施。
同时还需要设置应急救援设备和紧急处理预案,以排除人员伤亡和环境污染等可能性。
基于的电镀生产线控制系统设计引言随着制造业的不断发展,自动化技术在生产线中的应用越来越广泛。
电镀生产线作为一种常见的表面处理技术,需求对工艺参数进行精确控制,以确保产品质量和生产效率。
本文将介绍一种基于的电镀生产线控制系统的设计方案。
系统概述电镀生产线控制系统是一种集成了传感器、执行器和控制器的系统,旨在实现对电镀生产线的自动控制。
该系统可以实时监测电镀生产线的各个环节,并根据设定的工艺参数进行控制,以实现对电镀过程的精确控制。
硬件设计传感器在电镀生产线控制系统中,需要使用多种传感器来监测各个环节的工艺参数。
常用的传感器包括温度传感器、液位传感器、压力传感器等。
这些传感器将实时监测工艺参数的变化,并将数据传输给控制器进行处理。
执行器执行器用于根据控制器的指令对电镀生产线进行控制。
常用的执行器包括电磁阀、电机、气缸等。
这些执行器可以根据控制信号的变化来控制电镀过程中的液位、温度、流速等参数。
控制器控制器是电镀生产线控制系统的核心部件,用于接收传感器传输的数据,并根据事先设定的控制策略来生成控制信号。
常见的控制器包括PLC(可编程逻辑控制器)和单片机等。
控制器还可以与工厂的信息系统进行数据交互,以实现对电镀生产线的远程监控和管理。
软件设计控制算法控制算法是电镀生产线控制系统的核心部分,它根据传感器实时获取的数据进行处理,并生成相应的控制信号。
常见的控制算法包括PID控制算法、模糊控制算法等。
控制算法的选择和优化对于电镀生产线的稳定性和生产效率至关重要。
监控界面监控界面是电镀生产线控制系统的用户界面,用于显示实时数据、设定工艺参数和监控系统状态。
监控界面通常由PC端或通过HMI(人机界面)实现。
通过监控界面,操作员可以方便地实时监测和控制电镀生产线的运行情况。
系统优势提高生产效率通过电镀生产线控制系统的自动化控制,可以实现对电镀过程的精确控制,减少人为因素的影响,提高生产效率。
提高产品质量电镀生产线控制系统可以实时监测工艺参数,及时调整控制策略,以确保产品的均匀性和质量。
电镀生产线自动控制系统的设计与实现作者:莫浩越来源:《中国新技术新产品》2013年第23期摘要:本文介绍了电镀生产线自动控制系统的设计与实现,通过PLC编程的设计,以及电镀生产线控制系统的设计、调试与分析对电镀生产线自动控制系统进行论述。
关键词:电镀生产线;自动控制系统;设计中图分类号:TQ150 文献标识码:A1 前言电镀是在基材上镀上金属镀层,改变基材表面性质或尺寸。
电镀能增强采用耐腐蚀金属的抗腐蚀性镀层、增加硬度、防止磨耗、提高导电性、润滑性、耐热性和表面美观。
通过电镀,可以在机械制品上获得装饰保护性和各种功能性的表面层,还可以修复磨损和加工失误的工件。
电镀工艺实现对其自动化控制,可以减轻工人劳动强度,减少工人职业病发病率,提高了生产效率和生产质量,它主要应用于金属防腐蚀、防护装饰、抗磨损、电性能(根据零件工作要求,提供导电或绝缘性能的镀层)和工艺要求。
2 电镀技术电镀是一门具有悠久历史的表面处理技术,近几年来,随着新的工艺技术方法,尤其是一些新的镀层材料和复合电镀技术的出现,极大扩展了这一项表面处理技术的应用。
并使其成为现代表面工程技术的重要组成部分。
通过对电镀生产线控制系统的设计不仅能让我们更多的了解到电镀这个工艺的发展前景,而且能让我们重新认识到用PLC来设计控制系统的使用价值。
电镀生产线控制系统的设计基本完成,在设计当中能够增强操作的方便性,元件的实惠性和工艺的简单性。
PLC的编程是电镀生产线自动控制系统设计最主要的一部分,在整个电镀生产自动控制系统中发挥着重要的作用。
随着科学发展,电镀生产工艺也不断更新,例如一种电镀生产的清洗水不排放新工艺,即自然闭路循环工艺。
它除设有电镀槽和清洗槽外,还设有储液槽。
工艺上通过一个周期对清洗槽进行一次翻槽以及用储液槽中的液体来弥补渡槽镀液由于蒸发产生的损失量等措施,达到了使电镀液的蒸发量与清洗水回收量的平衡,从而实现了电镀生产过程不排放任何清洗水的工艺。

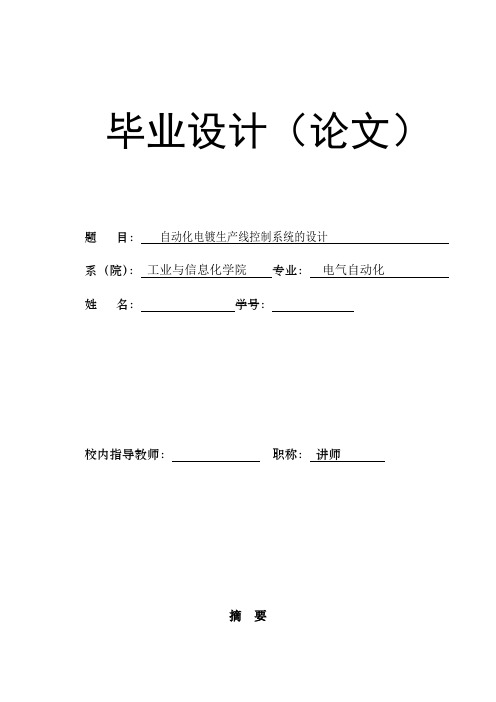

毕业设计(论文)题目:自动化电镀生产线控制系统的设计系(院):工业与信息化学院专业:电气自动化姓名:学号:校内指导教师:职称:讲师摘要本文探讨了如何利用德国西门子PLC S7-200进行自动化电镀生产线控制,在本次设计中,我们从自动控制技术器件在国内的应用前景及电镀生产线生产现场的环境来考虑,以使该生产线真正具备自动生产运行为目的,制定了采用在当前及以后都应用广泛且能适应多种环境的可编程控制器来控制整个工作流程的方案。
重点分析了系统软硬件设计部分,并给出了系统硬件接线图、PLC控制I/O端口分配表以及整体程序流程图等,实现了电镀生产自动化,提高了生产效率,降低了劳动强度。
使工厂的利益最大化,方便了工厂的规模扩产和产量的提高。
为适应现代传统的工业控制系统,我们还采用了基于组态软件的系统作为上位机,配合下位机PLC完成了该系统的实时监控系统功能,更好的使该自动生产系统融入到现代工业控制领域中。
技术上也有了革命性的进步。
关键词PLC 组态王电镀目录第1章绪论................................................................................................................................... - 1 -1.1 PLC的发展和历史趋势 ................................................................................................... - 1 -1.2 PLC的分类 ....................................................................................................................... - 1 -1.2.1 按I/O点数分类 ..................................................................................................... - 2 -1.2.2 按功能分类............................................................................................................. - 2 -1.3 PLC系统组成及各部分的功能 ....................................................................................... - 2 -1.4 PLC的基本工作原理 ....................................................................................................... - 3 -1.5电镀生产线的控制系统概述与选题背景意义................................................................ - 3 -1.5.1 生产线的控制系统的概述..................................................................................... - 3 -1.5.2 课题的选题背景及意义......................................................................................... - 3 -1.6 控制对象的设计要求详述............................................................................................... - 4 - 第2章系统的硬件设计............................................................................................................... - 5 -2.1 PLC机型选择 ................................................................................................................... - 5 -2.2 I/O分配表及其端子接线图 ............................................................................................. - 5 -2.3主电路的设计.................................................................................................................... - 8 -2.4电镀生产线的工作流程图................................................................................................ - 8 - 第3章系统的软件设计............................................................................................................. - 10 -3.1 软件的组成及作用......................................................................................................... - 10 -3.1.1 PLC内部资源 ....................................................................................................... - 10 -3.1.2 PLC编程语言 ....................................................................................................... - 10 -3.1.3 组态软件............................................................................................................... - 11 -3.2 PLC梯形图设计 ............................................................................................................. - 13 -3.3 组态王软件设计............................................................................................................. - 15 - 第4章软硬件调试实现............................................................................................................. - 24 - 第5章结论............................................................................................................................. - 27 - 致谢............................................................................................................................................. - 28 - 参考文献....................................................................................................................................... - 29 -第1章绪论1.1 PLC的发展和历史趋势二十世纪六十年代美国推出可编程逻辑控制器(Programmable Logic Controller,PLC)取代传统继电器控制装置以来,PLC得到了快速发展,在世界各地得到了广泛应用。
基于PLC的电镀生产线监控系统设计引言电镀生产线是一种重要的工业生产方式,用于给金属制品表面涂上一层金属薄膜以提高其耐腐蚀性和美观度。
然而,传统的电镀生产线存在许多问题,如生产效率低下、品质控制困难等。
为了解决这些问题,本文提出了一种基于PLC的电镀生产线监控系统设计,旨在提高生产线的效率和品质,减少生产中的故障和损失。
设计原理电镀生产线监控系统的设计基于PLC(可编程逻辑控制器)技术。
PLC是一种用于控制工业过程的计算机控制系统,具有高可靠性、可编程性和灵活性等优点。
该系统主要由PLC控制器、传感器、执行器和人机界面组成。
PLC控制器是系统的核心,通过接收传感器采集的数据以及用户的指令来控制整个生产过程。
在该设计中,PLC控制器主要负责监控生产线的温度、电流和液位等参数,并根据预设的工艺要求进行调节和控制。
传感器负责采集这些参数的实时数据,并将其传输给PLC控制器。
执行器则根据PLC控制器的指令来控制阀门、泵等设备,以实现对生产过程的调节。
人机界面是用户与系统的交互界面,用于显示生产过程的实时状态、报警信息和历史数据等。
用户通过人机界面可以监控整个生产线的运行情况,并进行远程控制和调整。
人机界面通常采用触摸屏或电脑等设备,方便用户进行操作和管理。
系统功能基于PLC的电镀生产线监控系统具有以下功能:实时监测系统可以实时监测电镀生产线各个环节的温度、电流和液位等参数。
传感器将采集到的数据传输给PLC控制器,经过处理后显示在人机界面上。
用户可以随时了解生产线的运行状态,及时发现异常情况。
工艺控制系统根据预设的工艺要求,通过PLC控制器对电镀生产线进行自动调节和控制。
例如,当温度超过设定值时,PLC控制器会自动调整加热设备的功率,以保持温度在合适的范围内。
这样可以提高生产线的稳定性和品质。
报警提示系统可以根据设定的报警条件,对生产线的异常情况进行实时监测和报警。
当发生温度过高、电流异常或液位过低等情况时,系统会发出声音和闪烁提示,提醒用户及时采取措施,防止事故和损失的发生。
电镀自动生产线P L C 控制课程设计标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]《电气与PLC控制系统设计》指导及任务书设计课题:电镀自动生产线PLC控制设计专业建筑电气与智能化学生姓名班级学号指导教师设计地点起至时间发放日期电气工程学院目录第一章概述1.1 电镀工艺的发展1.2 PLC- FX2N第二章电镀生产线总体设计说明2.1 电镀自动生产线示意图2.2 电镀自动生产线控制要求第三章控制系统设计说明3.1主电路设计说明3.2 PLC输入输出接线图设计说明3.3 控制面板元件布置图的设计 3.4 梯形图设计说明3.5 操作控制设计说明3.6 主要电器元件选择说明3.7 元器件目录表第四章设计小节概述1.1 电镀工艺的发展电镀生产作为一种传统产业自开始以来,几十年间有了极大的发展,从早期的纯手工作坊生产发展到今天的半自动甚至全自动生产,电镀工业的进步巨大的,电镀产品的种类和电镀工艺的复杂程度也是发生了极大的变化,大道汽车、飞机,小到生活用品金银首饰,各式各样的赣南工业产品都离不开电镀技术,电镀技术已发展形成一个重要的工程领域一个表面工程。
近年来随着生产的发展和不同产品工艺的特殊要求,电镀生产的生产过程在有些淋雨显得相当复杂,有许多条流水线构成一套完整的生产线,这就要各流水线之前能实现互联,因而PLC技术开始引入电镀。
质量优秀的电镀产品不光需要好的电镀工艺和镀液添加剂,还需要保证电镀产品按照电镀工艺流程运行以及电镀时间,这些都是决定电镀产品质量的重要因素。
因此PLC的引入尤为重要。
1.2 PLC- FX2N三菱FXPLC是小形化,高速度,高性能和所有方面都是相当FX系列中最高档次的超小程序装置,除输入出16~25点的独立用途外,还可以适用于多个基本组件间的连接,模拟控制,定位控制等特殊用途,是一套可以满足多样化广泛需要的PLC。
特点 -系统配置即固定又灵活;-编程简单;备有可,丰富的品种;令人放心的高性能;高速运算;使用于多种特殊用途;外部机器通讯简单化;共同的外部设备。

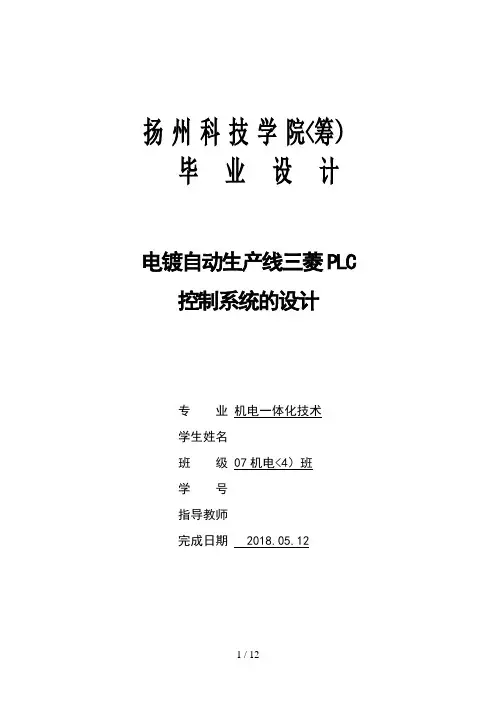

扬州科技学院<筹)毕业设计电镀自动生产线三菱PLC 控制系统的设计专业机电一体化技术学生姓名班级 07机电<4)班学号指导教师完成日期 2018.05.12电镀自动生产线三菱PLC控制系统的设计【摘要】随着工业技术的发展,电镀生产对控制的要求也不断提高。
本文通过对三菱FX2N系列的PLC的介绍。
实现了PLC对电镀生产中电机的正反转与制动的控制,并实现对电机的暂停控制和过限位的保护。
通过对控制要求的分析和查阅资料本文已经给出了具体的设计方法和步骤,设计出了完整的梯形图,并通过对程序的调试进一步简化了程序增强了程序的实用性。
【关键词】三菱PL 异步电动机电磁包闸制动能耗制动一.毕业设计任务书设计内容及要求1.自动生产线示意图电镀生产线一侧<原位)将待加工零件装入吊篮,并发出信号,专用行车便提升前进,到规定槽位自动下降,并停留一段时间<各槽停留时间预先按工艺设定)后自动提升,行至下一个电镀槽,完成电镀工艺规定的每道工序后,自动返回原位,卸下电镀好的工件重新装料,进入下一个电镀循环。
电镀行车采用两台三相异步电动机分别控制行车的升降和进退,采用机械减速装置。
电动机数据<J02-12-4, P=0.81Kw, I=2A, n=1410r/min,V=380v)2.主要解决的问题和设计<研究)要求:(1>单周期控制方式进行;(2>前后运行和升降运行应能准确停位,前、后升降运行之间有互锁作用。
(3>该装置采用远距离操作台控制行车运动,要求有暂停控制功能。
(4>行车运行采用行程开关控制,并要求有过限位保护。
主电路应有短路和过载保护。
(5>行车升降电动机采用三相电磁包闸制动,升降电动机和三相电磁包闸并联接线,不需单独控制。
进退采用能耗制动,进退电动机制动时间为 1.5S。
1#-5#槽位的停留时间依次为11S、12S、13S、14S、15S,原位装卸时间为10S。
—260—电镀生产线控制系统的PLC 程序设计指导李哲林(内蒙古通辽市工业职业学校,内蒙古 通辽 028000)摘 要:随着我国国民经济的迅速发展,电镀与精饰的新技术,新工艺不断涌现。
电镀生产线实现的是一个复杂的工艺生产过程,需要控制电镀时间,电镀电流,电压,溶液浓度,温度,相关的周边设备控制及生产过程自动化。
本文介绍了利用三菱FX 系列PLC 对某条电镀生产线行车的运动控制程序设计的准备工作。
关键词:电镀生产线;PLC;行车控制1 什么是电镀电镀是一种电化学过程,也是一种氧化还原过程.电镀的基本过程是将零件浸在金属盐的溶液中作为阴极,金属板作为阳极,接直流电源后,在零件上沉积出所需的镀层。
电镀时,镀层金属或其他不溶性材料做阳极,待镀的工件做阴极,镀层金属的阳离子在待镀工件表面被还原形成镀层。
为排除其它阳离子的干扰,且使镀层均匀、牢固,需用含镀层金属阳离子的溶液做电镀液,以保持镀层金属阳离子的浓度不变。
电镀的目的是在基材上镀上金属镀层,改变基材表面性质或尺寸。
电镀能增强金属的抗腐蚀性(镀层金属多采用耐腐蚀的金属)、增加硬度、防止磨耗、提高导电性、润滑性、耐热性和表面美观。
2 电镀的作用利用电解作用在机械制品上沉积出附着良好的、但性能和基体材料不同的金属覆层的技术。
电镀层比热浸层均匀,一般都较薄,从几个微米到几十微米不等。
通过电镀,可以在机械制品上获得装饰保护性和各种功能性的表面层,还可以修复磨损和加工失误的工件。
3 情景描述在三十年代,某钢铁厂就具有电镀较宽带钢的专用生产作业线,使用不溶阳极,利用低品位矿石和碎矿补充电解液中的锌,采用过滤和净化循环,从而维持电镀液的成分。
1939年,Weirton steel 的镀锡作业线改用镀锌。
在此采用了Hubble Weisberg 电镀液,并添加了氨合氯化锌络盐。
弹药箱因为生锈而损坏,为使其具有耐蚀性,将镀锡作业线改为带钢作业线。
全自动电镀生产线是按照一定的工艺要求,将有关的各种电镀处理槽、行车、机架、电气系统、电源设备、抽风系统、循环过滤系统、温控加热系统、空气搅拌系统、液位控制系统、阴极移动装置等构成一个完整的多功能自动控制系统。
毕业设计(论文)题目:自动化电镀生产线控制系统的设计系(院):工业与信息化学院专业:电气自动化姓名:学号:校内指导教师:职称:讲师摘要本文探讨了如何利用德国西门子PLC S7-200进行自动化电镀生产线控制,在本次设计中,我们从自动控制技术器件在国内的应用前景及电镀生产线生产现场的环境来考虑,以使该生产线真正具备自动生产运行为目的,制定了采用在当前及以后都应用广泛且能适应多种环境的可编程控制器来控制整个工作流程的方案。
重点分析了系统软硬件设计部分,并给出了系统硬件接线图、PLC控制I/O端口分配表以及整体程序流程图等,实现了电镀生产自动化,提高了生产效率,降低了劳动强度。
使工厂的利益最大化,方便了工厂的规模扩产和产量的提高。
为适应现代传统的工业控制系统,我们还采用了基于组态软件的系统作为上位机,配合下位机PLC完成了该系统的实时监控系统功能,更好的使该自动生产系统融入到现代工业控制领域中。
技术上也有了革命性的进步。
关键词PLC 组态王电镀目录第1章绪论................................................................................................................................... - 1 -1.1 PLC的发展和历史趋势 ................................................................................................... - 1 -1.2 PLC的分类 ....................................................................................................................... - 1 -1.2.1 按I/O点数分类 ..................................................................................................... - 2 -1.2.2 按功能分类............................................................................................................. - 2 -1.3 PLC系统组成及各部分的功能 ....................................................................................... - 2 -1.4 PLC的基本工作原理 ....................................................................................................... - 3 -1.5电镀生产线的控制系统概述与选题背景意义................................................................ - 3 -1.5.1 生产线的控制系统的概述..................................................................................... - 3 -1.5.2 课题的选题背景及意义......................................................................................... - 3 -1.6 控制对象的设计要求详述............................................................................................... - 4 - 第2章系统的硬件设计............................................................................................................... - 5 -2.1 PLC机型选择 ................................................................................................................... - 5 -2.2 I/O分配表及其端子接线图 ............................................................................................. - 5 -2.3主电路的设计.................................................................................................................... - 8 -2.4电镀生产线的工作流程图................................................................................................ - 8 - 第3章系统的软件设计............................................................................................................. - 10 -3.1 软件的组成及作用......................................................................................................... - 10 -3.1.1 PLC内部资源 ....................................................................................................... - 10 -3.1.2 PLC编程语言 ....................................................................................................... - 10 -3.1.3 组态软件............................................................................................................... - 11 -3.2 PLC梯形图设计 ............................................................................................................. - 13 -3.3 组态王软件设计............................................................................................................. - 15 - 第4章软硬件调试实现............................................................................................................. - 24 - 第5章结论............................................................................................................................. - 27 - 致谢............................................................................................................................................. - 28 - 参考文献....................................................................................................................................... - 29 -第1章绪论1.1 PLC的发展和历史趋势二十世纪六十年代美国推出可编程逻辑控制器(Programmable Logic Controller,PLC)取代传统继电器控制装置以来,PLC得到了快速发展,在世界各地得到了广泛应用。
同时,PLC的功能也不断完善。
随着计算机技术、信号处理技术、控制技术网络技术的不断发展和用户需求的不断提高,PLC在开关量处理的基础上增加了模拟量处理和运动控制等功能。
今天的PLC不再局限于逻辑控制,在运动控制、过程控制等领域也发挥着十分重要的作用。
作为离散控的制的首选产品,PLC在二十世纪八十年代至九十年代得到了迅速发展,世界范围内的PLC年增长率保持为20%~30%。
随着工厂自动化程度的不断提高和PLC市场容量基数的不断扩大,近年来PLC在工业发达国家的增长速度放缓。
但是,在中国等发展中国家PLC的增长十分迅速。
综合相关资料,2004年全球PLC的销售收入为100亿美元左右,在自动化领域占据着十分重要的位置。
PLC是由摸仿原继电器控制原理发展起来的,二十世纪七十年代的PLC只有开关量逻辑控制,首先应用的是汽车制造行业。
它以存储执行逻辑运算、顺序控制、定时、计数和运算等操作的指令;并通过数字输入和输出操作,来控制各类机械或生产过程。
用户编制的控制程序表达了生产过程的工艺要求,并事先存入PLC的用户程序存储器中。
运行时按存储程序的内容逐条执行,以完成工艺流程要求的操作。
