网络综合布线项目二-任务一-网络传输介质(光缆)

双绞线和终端设备或网络设备连接时所用的连接器称为 RJ-45信息模块，它由RJ-45信息模块插座和RJ-45水 晶头（插头）组成。

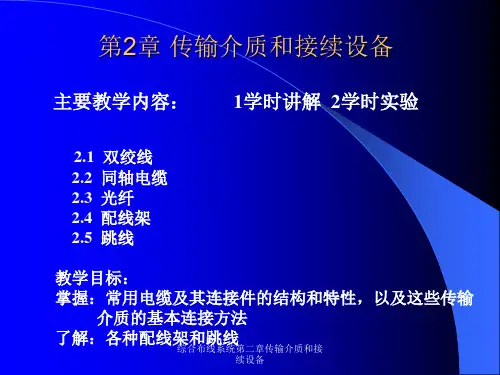

综合布线系统第二章传输介质和接 续设备
RJ-45信息模块插座
一般用于工作区水平电缆的端接，通常与跳线进行有效 连接它的主要应用场合：端接到不同的面板，安装到 表明安装盒，安装到模块化配线架中 目前信息模块一般要满足5类或超5类传输标准要求，适 用于宽带终端连接
综合布线系统第二章传输介质和接 续设备
常见UTP电缆型号：
1类双绞线-CAT1 缆线最高频率带宽是750KHz，用于报警系
统，或只适用于语音系统。 2类双绞线-CAT2
缆 线 最 高 频 率 带 宽 是 1MHz ， 用 于 语 音 、 EIA-232
3类双绞线-CAT3 该电缆的频率带宽最高为16MHz，主要应用于
接续设备是综合布线系统中各种连接硬件的统称，它指用于端接和 支持电缆的所有布线部件，不仅包括各种连接器，也包括各种连 接模块、配线盘、通信架以及配线管理组件等
综合布线系统第二章传输介质和接 续设备
概述
接续设备的几种常见分类方式： （1） 按连接硬件在综合布线系统中的线路段落： 1）终端连接硬件：如总配线架（箱、柜），终端安装的分线设 备（如电缆分线盒、光纤分线盒等）和各种信息插座。 2）中间连接硬件：如中间配线架（盘）和中间分线设备等。 （2）按使用功能分： 1）配线设备：如配线架（箱、柜）等， 2）交接设备：如配线盘（交接间的交接设备）和无外设置的交 接箱等 3）分线设备：如电缆分线盒、光纤分线盒和各种信息插座等 （3）按设备结构： 架式和柜式（箱式、盒式） （4）按安装方式： 壁挂和落地，信息插座有明装和暗装，且有墙上、地板和 桌面
优点： 没有屏蔽层，直径小，较具灵活性，容易安装。

多模光纤相对单模光纤直径要大得多，纤芯的外径是50或62.5µm，可传输多种模式的光。
3
2
1
4
图 2.16 不同传输模式的光纤
显然，单模光纤只能传输一个模式，多模光纤则能承载成百上千个模式。目前光纤通信中实际应用较多的三种光纤，如图2.16所示：
1300nm
1550nm
单模光纤
1～10
纤芯：以SiO2为主的玻璃包层：以SiO2为主的玻璃
2
0.38
0.2
50～100
多模光纤
突变型
50～60（200）
纤芯：以SiO2为主的玻璃包层：以SiO2为主的玻璃
2.5
0.5
0.2
0.005～0.02
纤芯：以SiO2为主的玻璃包层；塑料
3
高
高
纤芯：多组分玻璃包层：多组分玻璃
2．对绞电缆规格代码的表示
2.2 同轴电缆
2.3 光纤和光缆
光纤（Optical Fiber，OF）是光导纤维的简称，光纤是一种新型的光波导。光缆（Optical Cable）是由单芯或多芯光纤构成的缆线。从20世纪80年代开始，宽频带的光纤已开始逐渐代替窄频带的铜电缆。在综合布线系统中，光纤不但支持FDDI主干、1000Base-FX主干、100Base-FX到桌面、ATM主干和ATM到桌面，还可以支持CATV/CCTV及光纤到桌面（FTTD），因而成为综合布线系统中的主要传输介质。
“模式”其实就是光线的入射角。简单地说，在光纤的受光角内，以某一角度射入光纤端面，并能在光纤的纤芯至包层交界面上产生全反射的传播光线，就可称之为光的一个传输模式。
只允许传输一个基模的光纤就称为单模光纤。单模光纤纤芯很细，芯径一般为8～10µm，单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。

屏蔽双绞线电缆（STP）
非屏蔽双绞线的优点：
1.无屏蔽外套、直径小、节省所占用的空 间。 2.质量小、易弯曲、易安装。 3.串扰影响小。 4.具有阻燃性。
5.具有独立性合灵活性，适用于结构化综 合布线。
6.价格较低。
“X Base T” “X”代表最大数据传输速度 为X Mbps，“Base”代表采用基带传输方法 传输信号，“T”代表UTP。
吞吐量 STP UTP 10Mbps 10Mbps
成本 昂贵 便宜
连接器 抗噪性 尺寸和可扩展性 类似于 电话连 接器和 插孔 更好 较差 最大网段长度是 100米 每个逻辑段最多 仅能容纳1024个 节点
100Mbps 非常昂贵 （ CAT5） （CAT5用 输频率 输速率 3类双绞线 4类双绞线 16MHZ 20MHZ 10Mbps 语音和 10Mbps的以太网 16Mbps 语音传输 100Mbps的以太网 最大网 连接器采 段长度 用形式 100米 100米 RJ RJ
屏蔽双绞线 屏蔽双绞线有两类：
1.STP，它的每对线对各自具有屏蔽层， 4对屏蔽的线对外还有一个总的屏蔽层。
2.FTP，它只是在4对线对外加上一个 整体屏蔽层。
影响屏蔽作 用的因素
1.环境噪声的级别和类型 2.屏蔽层的厚度和所使用 的材料 3.屏蔽的对称性和一致性
屏蔽双绞线与非屏蔽双绞线的比较
不管是直通还是交叉网线，都只用1，2，3，6四个 管脚进行数据传输，1，2发送3，6接收。
双绞线布线要求：
1.每个网段最长为100m。
2.最多只能用4个中继器连接5段电缆， 网络最大范围可达到500m。 3.电缆两端的RJ－45连接器中的双绞线 排序要固定统一。
双绞线电缆 （是否屏蔽） 非屏蔽双绞线电缆（UTP） 1.非屏蔽双绞线UTP 采用的是24AWG的直径为0.5mm的铜导 线形成，铜导线外有绝缘层，最常用的绝 缘层是PVC（聚乙烯化合物的氯化物）。

项目一网线的制作与测试一、实训目的1、能熟练制作直通双绞线与交叉双绞线的方法，并测试。

2、通过制作网线，让学生对网络传输介质有直观的认识三、实训环境1、安装有RJ-45接头以太网卡的计算机2、集线器或交换机3、双绞线4、RJ-45插头，剥线器，压线钳，网线若干，水晶头若干四、实训内容1、认识各种类型的双绞线；2、T568A和T568B双绞线的制作，交叉线的制作；3、计算机与集线器或交换机的连接；4、两台计算机间的互联。

五、实练步骤1、双绞线的制作关于RJ45头的边接标准有两个：T568A和T568B。

二者只是颜色上的区别，本质的问题是要保证1-2线对是一个绕对、3-6线对是一个绕对、4-5线对是一个绕对、7-8线对是一个绕对。

我们常用的接线法是T568B。

图2-1标示出了T568A 和T568B的排线顺序。

T568A T568B图2-1T568A的排线顺序为：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

T568B的排线顺序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

双绞线制作步骤：（1）根据实际需要，剪下一定长度的双脚线，然後把一头的外皮剥除2-3厘米；（2）将双绞线反向缠绕开；（3）根据标准排线：注意这里是非常重要；（4）铰齐线头；（5）插入水晶头（注意水晶头的顺序和双绞线的对应关系）；（6）用压线钳把线压紧；（7）重复上述步骤完成另外一头的制作；（8）使用万用表或测试仪测试交叉线制作步骤如下：交叉线用于两台电脑间不用集线器HUB而直接连接，以使两台电脑间共享。

步骤1：利用斜口错剪下所需要的双绞线长度，至少 0.6米，最多不超过 100米。

然后再利用双绞线剥线器(实际用什么剪都可以)将双绞线的外皮除去2－3厘米。

有一些双绞线电缆上含有一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ－45接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线。
