塑料模具课程设计说明书样板

塑料模具课程设计说明书专业:模具设计与制造班级:081姓名:严超学号:20082400511047指导老师：罗刚一、塑件分析、塑料的选取及其工艺性分析该塑件应该是一个塑料板、称套，且承载不高，此符合低压聚乙烯（PE）的特点，并且聚乙烯还拥有硬、耐磨、耐蚀、耐热、及绝缘性好等优点，价格也比较便宜。

而且聚乙烯流动性好、对压力变化敏感，适用高压注射，料温均与，填充速度快、保压充分、易脱模。

聚乙烯的缺点就是成型收缩率范围及收缩值大，易产生缩孔，在流动方向与垂直方向上的收缩差异较大，方向性明显，易变形、翘曲等。

所以，在成型时应控制模温，冷却时应保证冷却均匀、稳定、速度慢且充分冷却。

结果：塑料用聚乙烯成型方式为注塑成型附：聚乙烯(PE)的主要技术指标密度ρ（g/cm3）:0.19-0.96收缩率s:1.5-3.6成型温度t/°C：140-22二．确定注射机选用注射机型号为：ft-s200/400型卧式注射机ft-s200/400型卧式注射机有关技术参数如下：最大开合模行程/mm：260模具厚度/mm：165——406喷嘴圆弧半径/mm：18喷嘴孔直径/mm： 4拉杆空间/mm：290×368锁模力/KN：2540额定注射量/cm3：200/400最大注射压力/MPa：109最大注射面积/cm2：645三、型腔数目确定我们小组采用按注射机的额定锁模力来确定型腔数目n，有npA ≤Fp – pA1式中Fp——注射机的额定锁模力254000（N）A——单个塑件在分型面上的投影面积8167.14（mm2）A1——浇注系统在分型面上的投影面积200（mm2）P ——塑料熔体对型腔的成型压力（MPa），其大小一般是注射压力的80%。

代值计算得n = 14.27 故取值为14综合考虑塑件的尺寸及表面的精度要求以及塑件的结构，宜采用盘型浇口。

若采用一模多腔设计、加工难度大，成本高。

所以采用一模两腔。

结果：型腔数目为二四、分型面的选择及浇注系统设计分型面选择一般原则1.分型面应选在塑件外形最大轮廓处2.避免模具结构复杂3.分型面应便于塑件脱模4分型面应有利于侧面分型及抽芯5.分型面应保证塑件质量6.分型面的选择用力与防止溢流7.分型面的选择应有利与排气8.分型面的选择应使成型零件便于加工9.应尽量减少由于脱模斜度造成塑件大小端的差异参考着以上原则，我们的分型面选在了A面浇注系统设计原则1.了解塑料的工艺特性2.排气量好3.防止型芯和塑件变形4.减少熔体流程即塑料耗量5.修整方便，并保证塑件的外观质量6.要求热量及压力损失小参考着以上原则，我们采用如图所示浇注系统（2）浇口套选用浇口套如图所示材料T10A钢，热处理淬火后表面硬度为53HRC~57HRC五、成型零部件设计查有关资料得聚乙烯（PE）的收缩率为S = 1.5% ——3.5% ，故平均收缩率Sca = （1.5%+3.5%）/2 = 2.5% =0.025 根据塑件尺寸公差要求，模具的公差取δz = Δ/4 。

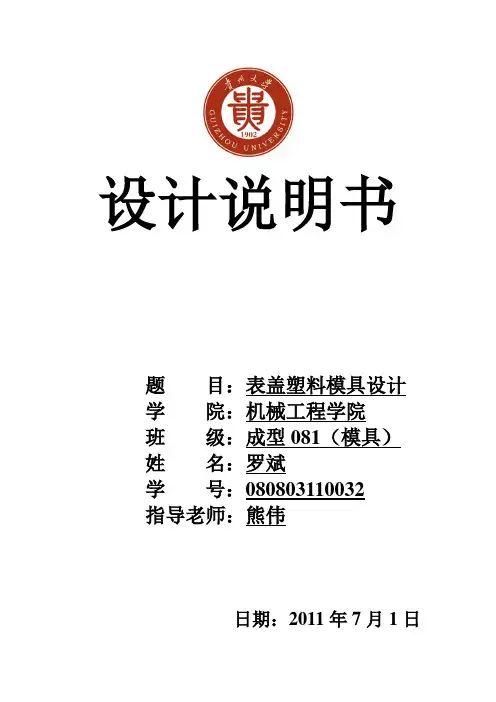

设计说明书题目：表盖塑料模具设计学院：机械工程学院班级：成型081（模具）*****学号：************指导老师：***日期：2011年7月1日目录一产品的说明 2 二塑件分析 3 三注射机的选择及校核 5 四分型面的选择7 五型腔数目的决定及排布 8 六浇注系统的设计9 七成型零件的工作尺寸计算12 八导柱导向机构的设置17 九脱模机构的设计18 十温度调节系统的设置19 十一模架的选择20 十二设计小结21 十三参考资料21一产品的说明本塑件结构简单，模架结构较简单。

精度要求较高，材料为ABS成型性能一般，其他并无特殊要求。

（1） 为降低成型费用，根据年制件数计算出，采用两腔成型。

（2） 为了满足制件的表面光滑、光亮，无裂纹、气泡等要求与提高成型效率，采用点浇口。

（3） 为了方便加工和热处理，型芯与型腔部分采用拼镶式结构。

二 塑件的分析塑件注射成型工艺参数的确定：据参考文献可知，ABS 的密度1030～1070 3/ m kg ，收缩率0.3～0.8%， 模具温度50～80℃注射压力60～100Mpa ，最大不溢料间隙0.04mm ，密度为1.02~1.16g/cm3产量为45万件。

根据工件所标注的公差，查《互换性与测量技术》得塑件的最高精度为IT7级，模具成型零件取IT5级。

材料分析本制品采用ABS 材料，根据注塑工艺分析的需要，首先对ABS 塑料进行注塑工艺分析。

(1) ABS 塑料的干燥 ABS 塑料的吸湿性和对水分的敏感性较大, 在加工前进行充分的干燥和预热, 不单能消除水汽造成的制件表面烟花状泡带、银丝, 而且还有助于塑料的塑化, 减少制件表面色斑和云纹。

ABS 原料要控制水分在0.13 %以下。

注塑前的干燥条件是: 干冬季节在75～80 ℃以下, 干燥2～3h , 夏季雨水天在80～90 ℃下, 干燥4～8h , 如制件要达到特别优良的光泽或制件本身复杂, 干燥时间更长, 达8～16h 。

塑料模具课程设计说明书塑料模具课程设计说明书专业：模具设计与制造班级： 09-3学号： 0930140320姓名：李建龙材料工程系2011.11目录一、产品说明 (2)二、塑件的工艺性分析 (2)三、成型设备的选择 (4)四、模具结构方案的确定 (5)五、模具设计的有关计算 (9)六、绘制模具总装图 (13)七、总结 (14)八、参考文献 (15)前言塑料模具课程设计是《塑料模具设计》课程教学中的重要的实践教学环节，旨在培养学生综合应用塑料模具设计知识，进行中等复杂零件的塑料模具设计。

从塑料成型工艺编制，塑料模具设计、非标模具零件和模具总装图绘制，完成塑料模具设计的整个过程。

一、产品说明塑料壳体件如图一所示，材料：PP；壁厚：2mm；公差等级：IT9；生产批量：大批量生产。

设计其塑料模具。

图一二、塑件的工艺性分析塑件的原材料分析：(1)塑件的原材料分析，如表1所示。

表1塑件的原材料分析塑料品种结构特性使用温度化学稳定性性能特点成型特点PP热塑性塑料线性结构，非结晶型。

小于-15℃较好，比较稳定。

机械性能较好，耐热性好，耐低温，不吸水，高频绝缘性能好。

成型收缩范围大，，热熔大必须设计冷却回路，成型模温80℃，不可低于50℃结论该塑料具有良好的工艺性能，适宜注射成型，易解聚，老化，所以需加入老化剂。

（2）塑件尺寸精度和表面粗糙度分析塑件上尺寸均无特殊要求，为自由尺寸，可按MT5级塑件精度查取公差值（详见附录1 GB/T14486-1993）。

塑件为塑料壳体，要求外观美观、无斑点、无熔接痕、表面粗糙度可取Ra1.6,塑件内部没有较高的粗糙度要求。

（3）塑件结构工艺性分析此塑件为壳体类零件，腔体深大约30mm，壁厚2mm，总体尺寸适中，塑件成型性能较好。

此塑件只有一个型腔，其结构简单，容易制造。

成型它的模具工作零件可用数控车机加工。

并且其体积小，需大批量生产，所以一模两件。

三、成型设备的选择(1)计算塑件的体积根据零件的三维模型，利用三维软件可直接查询塑件的体积为：V1=5099.0782mm3。

第1章序言1.1 模具的重要意义模具是工业产品生产用的重要工艺装备，在现代工业生产中，60%-90%的工业产品需要使用模具，模具工业已经成为工业发展的基础，许多新产品的开发和研制在很大程度上都依赖于模具生产，特别是汽车、摩托车、轻工、电子、航空等行业尤为突出。

而作为制造业基础的机械行业，根据国际生产技术协会的预测，21世纪机械、制造工业的零件，其粗加工的75%和精加工的50%都将依靠模具完成，因此，模具工业已经成为国民经济的重要基础工业。

1.2 塑料注射（塑）模具它主要是热塑性塑料件产品生产中应用最为普遍的一种成型模具，塑料注射成型模具对应的加工设备是塑料注射模具对应的加工设备是塑料注射成型机，塑料首先在注射机底加热料筒内受热熔融，然后在注射机的螺杆或柱塞推动下，经注射机喷嘴和模具的浇注系统进入模具型腔，塑料冷却硬化成型，脱模得到制品。

其结构通常由成型部件、浇注系统、导向部件、推出机构、调温系统、排气系统、支撑部件等部分组成。

制造材料通常采用塑料模具钢模块，常用的材质主要为碳素结构钢、碳素工具钢、合金工具钢，高速钢等。

注射成型加工方式通常只适用于热塑料品的制品生产，用注射成型工艺生产的塑料制品十分广泛，从生活日用品到各类复杂的机械，电器、交通工具零件等都是用注射模具成型的，它是塑料制品生产中应用最广的一种加工方法。

1.3 塑料模具发展前景近年来，中国塑料模具发展速度相当快。

目前，塑料模具在整个模具行业中所占比重约为30%。

随着中国汽车、家电、电子通讯、各种建材迅速发展，预计在未来模具市场中，塑料模具占模具总量的比例仍将逐步提高，且发展速度将快于其他模具。

据介绍，在生产汽车时，各种功能性零部件都要靠模具成型，仅制造一款普通轿车约需200多件内饰件模具，而制造保险杠、仪表盘、油箱、方向盘等所需的大中型塑料模具，从模具行业生产能力看，目前满足率仅约50%。

在建筑领域，塑料建材大量替代传统材料也是大势所趋。
