建筑隔声与吸声构造

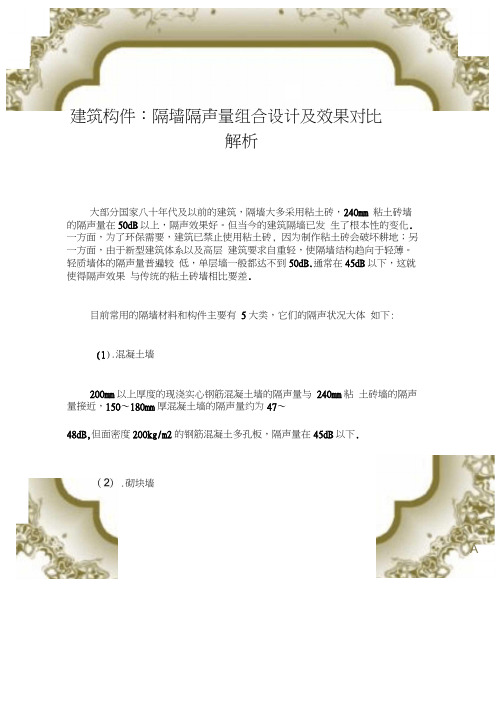

建筑构件：隔墙隔声量组合设计及效果对比解析大部分国家八十年代及以前的建筑，隔墙大多采用粘土砖，240mm 粘土砖墙的隔声量在50dB以上，隔声效果好。

但当今的建筑隔墙已发生了根本性的变化.一方面，为了环保需要，建筑已禁止使用粘土砖, 因为制作粘土砖会破坏耕地；另一方面，由于新型建筑体系以及高层建筑要求自重轻，使隔墙结构趋向于轻薄。

轻质墙体的隔声量普遍较低，单层墙一般都达不到50dB.通常在45dB以下，这就使得隔声效果与传统的粘土砖墙相比要差.目前常用的隔墙材料和构件主要有5大类，它们的隔声状况大体如下:(1).混凝土墙200mm以上厚度的现浇实心钢筋混凝土墙的隔声量与240mm粘土砖墙的隔声量接近，150〜180mm厚混凝土墙的隔声量约为47〜48dB,但面密度200kg/m2的钢筋混凝土多孔板，隔声量在45dB以下..砌块墙A砌块品种较多，按功能划分有承重和非承重砌块。

常用砌块主要有陶粒、粉煤灰、炉渣、砂石等混凝土空心和实心砌块；石膏、硅酸钙等砌块。

砌块墙的隔声量随着墙体的重量厚度的不同而不同。

面密度与粘土砖墙相近的承重砌块墙，其隔声性能与粘土砖墙也大体相接近.水泥砂浆抹灰轻质砌块填充隔墙的隔声性能，在很大程度上取决于墙体表面抹灰层的厚度•两面各抹15mm〜20mm厚水泥砂浆后的隔声量约为43〜48dB,面密度小于80kg/m2的轻质砌块墙的隔声量通常在40dB 以下.(3).条板墙砌筑隔墙的条板通常厚度为60mm〜120mm，面密度一般小于80kg/m2，具备质轻、施工方便等优点.条板墙可再细划为两个分类：一类是用无机胶凝材料与集料制成的实心或多孔条板，如(增强)轻集料混凝土条板、蒸压加气混凝土条板、钢丝网陶粒混凝土条板、石膏条板等，这类单层轻质条板墙的隔声量通常在32〜40dB之间；另一类是由密实面层材料与轻质芯材在生产厂预复合成的预制夹芯条板，如混凝土岩棉或聚苯夹芯条板、纤广 • *ay 维水泥板轻质夹芯板等。

xxxxxxxxxx构件隔声及室内背景噪声计算书xxxxxxxxxxxxxxxxxxxxxx2018年10月目录1基础条件 (4)1.1项目概况 (4)1.2分析条件 (4)2围护结构构件隔声量 (9)2.1民用建筑隔声设计规范办公建筑要求 (9)2.2外墙和内墙结构的空气隔声量 (11)2.3楼板结构的空气隔声量和标准化撞击声压级 (12)2.4门窗的空气隔声量 (14)2.5屋顶空气隔声量计算 (14)3背景噪声计算 (15)3.1外围护结构组合隔声量 (15)3.2实际噪声衰减量 (16)3.3室外噪声源对室内背景噪声影响 (17)3.4其他噪声源室内背景噪声计算结果 (17)4结论 (17)1基础条件1.1项目概况项目选址xxxxxxxxxxxxxxxxxxxxx。

项目总投资xxxxxxxxxxxxx万元，建筑用地面积为xxxxxxxxm²，总建筑面积xxxxxxxm²，其中地上建筑面积xxxxxxxxxm²，地下室建筑面积xxxx㎡，其中计容建筑面积xxxxxxxxm²，基底面积为xxxxxxxxm²。

建筑基底面宽xxxxxxxx米，进深xxxxxx米。

效果图图 1.11.2分析条件（1）环境噪声影响值1）室外交通噪声根据项目环评报告可知，项目所在地为2 类声环境功能区，声环境质量执行2 类标准。

项目北侧10m 处为XXXX，因此项目北侧30m 范围内执行《声环境质量标准》（GB3096-2008）中4a 类标准。

南侧15m 处为既有XXXX，根据《声环境质量标准》( GB 3096－2008)，对于穿越城区的既有铁路干线两侧区域不通过列车时的环境背景噪声限值，按昼间70 dB（A）、夜间55dB（A）执行。

图1-2，监测结果见表1-1。

X图 1.2 项目噪声监测点位置示意图表1-1 周围环境噪声值检测结果单位：dB (A)根据室外声环境分析报告，场地内4a类声环境功能区1.5m高度处昼间噪声最大值为68dB（A），夜间噪声最大值为55dB（A），传达到建筑表面处为64dB（A），本次分析室外昼间噪声取值为64 dB（A）。

民用建筑隔声设计规范[附条文说明] GB50118-20101总则1.0.1为减少民用建筑受噪声影响，保证民用建筑室内有良好的声环境，制定本规范。

1.0.2本规范适用于全国城镇新建、改建和扩建的住宅、学校、医院、旅馆、办公建筑及商业建筑等六类建筑中主要用房的隔声、吸声、减噪设计。

其他类建筑中的房间，根据其使用功能，可采用本规范的相应规定。

1.0.3本规范中的室内允许噪声级应采用A声级作为评价量。

本规范中的室内允许噪声级应为关窗状态下昼间和夜间时段的标准值。

医院建筑中应开窗使用的房间，开窗时室内允许噪声级的标准值宜与关窗状态下室内允许噪声级的标准值相同。

昼间和夜间时段所对应的时间分别为：昼间,6：00～22：00时；夜间,22：00～6：00时；或者按照当地人民政府的规定。

室内噪声级的测量应按本规范附录A 的规定执行。

1.0.4民用建筑隔声、减噪设计除应符合本规范的规定外，尚应符合国家现行有关标准的规定。

2术语和符号2.1术语2.1.1A声级A-weighted sound pressure level用A计权网络测得的声压级。

2.1.2等效[连续A计权]声级equivalent[continuousA-weighted]sound pressure level在规定的时间内，某一连续稳态声的A[计权]声压，具有与时变的噪声相同的均方A[计权]声压，则这一连续稳态声的声级就是此时变噪声的等效声级。

单位为分贝，dB。

2.1.3空气声air-borne sound声源经过空气向四周传播的声音。

2.1.4撞击声impact sound在建筑结构上撞击而引起的噪声。

2.1.5单值评价量single-number quantity按照国家标准《建筑隔声评价标准》GB/T50121-2005规定的方法，综合考虑了关注对象在100Hz～3150Hz中心频率范围内各1/3倍频程(或125Hz～2000Hz中心频率范围内各1/1倍频程)的隔声性能后，所确定的单一隔声参数。

1.吸声材料和吸声结构的分类？①多孔材料，板状材料，穿孔板，成型顶棚吸声板，膜状材料，柔性材料吸声结构：共振吸声结构，包括1。

空腔共振吸声结构，2。

薄膜，薄板共振吸声结构。

其他吸声结构：空间吸声体，强吸声结构，帘幕，洞口，人和家具，空气吸收(空气热传导性，空气的黏滞性和分子的弛豫现象，前两种比第三种的吸收要小得多)。

吸声与隔声有什么区别？吸声量与隔声量如何定义？它们与那些因素有关？答：吸声指声波在传播途径中，声能被传播介质吸收转化为热能的现象。

隔声指防止声波从构件一侧传向另一侧。

吸声量：指材料的吸声面积与其吸声系数的乘积，单位为m2。

隔声量：指建筑构件的传声损失，，单位为（dB）。

它们主要与构件的透射系数有关，和构件的反射系数和吸声系数有关。

2. 衍射的定义：当声波在传播过程中遇到障碍物的起伏尺寸与波长大小接近或更小时，将不会形成定向反射，而是声能散播在空间中，这种现象称为散射，或衍射。

影响因素：障碍物的尺寸或缝孔的宽度与波长接近或更小时，才能观察到明显的衍射现象，不是决定衍射能否发生的条件，仅是使衍射现象明显表现的条件，波长越大，越容易发生衍射现象。

3.解释“波阵面”的概念，在建筑声学中引入“声线”有什么作用？答：声波从声源发出，在某一介质内向某一方向传播，在同一时刻，声波到达空间各点的包迹面称为“波阵面”，或“波前”。

“声线”主要是可以较方便地表示出声音的传播方向；利用作图法确定反射板位置和尺寸。

波阵面为平面的称为“平面波”，波阵面为球面的称为“球面波”。

4.什么是等响线？从等响线图说明人耳对声音的感受特性。

答：等响线是指响度相同的点所组成的频谱特征曲线，从等响线图可知：1.人耳在高声压级下，对声音频率的响应较一致；2.在低声压级下，人耳对于低于1000Hz的声音和高于4000Hz的声音较不敏感，而对1000Hz~ 4000Hz的声音感受最为敏锐；3.在同一频率下，声压级提高10dB，相对响度提高一倍。

建筑声学介绍与墙体隔声应⽤建筑声学介绍与墙体隔声应⽤ ⼀、声学术语名词诠释 共振：空⽓中传播的声能激发物体产⽣振动。

质量定律：在理想条件下（墙⽆限⼤，墙体是⽆刚度⽆阻尼的柔性墙⾯），墙体的单位⾯积质量越⼤，墙体的隔声性能越好，质量每增加⼀倍，隔声量增加6分贝。

粉红噪声：对⽩噪⾳低频声的补偿。

多孔性吸声材料的原理：材料中存在多个贯穿微孔，声波导致孔中空⽓运动，与材料边缘摩擦，使声能转换成热能。

空腔共振吸声结构：共振结构在声波激发下振动，部分振动能量转换成热能⽽损耗。

允许噪声等级:为了保证某区域所需的安静程度⽽规定的⽤声级标准的噪声限值。

空⽓声：⽣源经过空⽓向四周传播声⾳。

撞击声：在建筑结构上撞击⽽引起的声⾳。

隔声量：墙或间壁⼀⾯的⼊射声能与另⼀⾯的透射声能相差的分贝数。

单位dB计权隔声量RW：建筑构件在实验室测量所确定的空⽓隔墙的单值评价量。

频普修正量C (A计权粉红噪声)：当声源为粉红噪声频率特性时，因空⽓声隔声频普不同⽽对空⽓隔声单值评价量的修正值。

单位dB频普修正量C tr(A计权交通噪声)：当声源为交通噪声频率特性时，因空⽓声隔声频普不同⽽对空⽓隔声单值评价量的修正值。

单位dB降噪系数NRC：通过对中⼼频率200-2500HZ范围内的各1/3倍频带来的吸声系数测量值进⾏计算，所得到的材料吸声特性单⼀值。

计权标准化声压级差DnT,W：房间之间空⽓声隔声在现场测量所确定的空⽓声隔声单值评价量。

⼆、隔声与吸声的区别： 隔声：为了保证室内环境的私密性，降低外界声⾳的影响，房间之间需要隔声。

隔声与吸声是完全不同的概念，好的吸声材料不⼀定是好的隔声材料。

声⾳进⼊建筑维护结构有三种形式。

1）通过孔洞直接进⼊。

2）声波撞击到墙⾯引起墙体振动⽽辐射声⾳。

3）物体撞击地⾯或墙体产⽣结构振动⽽辐射声⾳。

前两种⽅式为空⽓声传声，第三种⽅式是撞击声传声。

吸声：吸声是声波撞击到材料表⾯后能量损失的现象，吸声可以降低室内声压级。

常用的吸声材料和吸声结构一、吸声材料和吸声结构在没有进行声学处理的房间里，人们听到的声音，除了由声源直接通过空气传来的直达声之外，还有由房间的墙面、顶棚、地面以及其它设备经多次反射而来的反射声，即混响声（reverberant sound）。

由于混响声的叠加作用，往往能使声音强度提高10多分贝。

如在房间的内壁及空间装设吸声结构，则当声波投射到这些结构表面后，部分声能即被吸收，这样就能使反射声减少，总的声音强度也就降低。

这种利用吸声材料和吸声结构来降低室内噪声的降噪技术，称为吸声（sound absorption）。

1．吸声材料材料的吸声性能常用吸声系数（absorption coefficient）来表示。

声波入射到材料表面时，被材料吸收的声能与入射声能之比称为吸声系数，用α表示。

一般材料的吸声系数在0.01～1.00之间。

其值愈大，表明材料的吸声效果愈好。

材料的吸声系数大小与材料的物理性质、声波频率及声波入射角度等有关。

通常把吸声系数α＞0.2的材料，称为吸声材料（absorptive material）。

吸声材料不仅是吸声减噪必用的材料，而且也是制造隔声罩、阻性消声器或阻抗复合式消声器所不可缺少的。

多孔吸声材料的吸声效果较好，是应用最普遍的吸声材料。

它分纤维型、泡沫型和颗粒型三种类型。

纤维型多孔吸声材料有玻璃纤维、矿渣棉、毛毡、苷蔗纤维、木丝板等。

泡沫型吸声材料有聚氨基甲醋酸泡沫塑料等。

颗粒型吸声材料有膨胀珍珠岩和微孔吸声砖等。

表10-2如前所述，多孔吸声材料对于高频声有较好的吸声能力，但对低频声的吸声能力较差。

为了解决低频声的吸收问题，在实践中人们利用共振原理制成了一些吸声结构（absorptive structure）。

常用的吸声结构有薄板共振吸声结构、穿孔板共振吸声结构和微穿孔板吸声结构。

（1）薄板共振吸声结构。

把不穿孔的薄板（如金属板、胶合板、塑料板等）周边固定在框架上，背后留有一定厚度的空气层，这就构成了薄板共振吸声结构。

离心玻璃棉离心玻璃棉内部纤维蓬松交错，存在大量微小的孔隙，是典型的多孔性吸声材料，具有良好的吸声特性。

离心玻璃棉可以制成墙板、天花板、空间吸声体等，可以大量吸收房间内的声能，降低混响时间，减少室内噪声。

离心玻璃棉的吸声特性不但与厚度和容重有关，也与罩面材料、结构构造等因素有关。

在建筑应用中还需同时兼顾造价、美观、防火、防潮、粉尘、耐老化等多方面问题。

离心玻璃棉属于多孔吸声材料，具有良好的吸声性能。

离心玻璃棉能够吸声的原因不是由于表面粗糙，而是因为具有大量的内外连通的微小孔隙和孔洞。

当声波入射到离心玻璃棉上时，声波能顺着孔隙进入材料内部，引起空隙中空气分子的振动。

由于空气的粘滞阻力和空气分子与孔隙壁的摩擦，声能转化为热能而损耗。

离心玻璃棉对声音中高频有较好的吸声性能。

影响离心玻璃棉吸声性能的主要因素是厚度、密度和空气流阻等。

密度是每立方米材料的重量。

空气流阻是单位厚度时材料两侧空气气压和空气流速之比。

空气流阻是影响离心玻璃棉吸声性能最重要的因素。

流阻太小，说明材料稀疏，空气振动容易穿过，吸声性能下降；流阻太大，说明材料密实，空气振动难于传入，吸声性能亦下降。

对于离心玻璃棉来讲，吸声性能存在最佳流阻。

在实际工程中，测定空气流阻比较困难，但可以通过厚度和容重粗略估计和控制。

1、随着厚度增加，中低频吸声系数显著地增加，但高频变化不大（高频吸收总是较大的）。

2、厚度不变，容重增加，中低频吸声系数亦增加；但当容重增加到一定程度时，材料变得密实，流阻大于最佳流阻，吸声系数反而下降。

对于厚度超过5cm的容重为16Kg/m3的离心玻璃棉，低频125Hz约为0.2，中高频（>500Hz）的吸声系数已经接近于1了。

当厚度由5cm继续增大时，低频的吸声系数逐渐提高，当厚度大于1m以上时，低频125Hz的吸声系数也将接近于1。

当厚度不变，容重增大时，离心玻璃棉的低频吸声系数也将不断提高，当容重接近110kg/m3时吸声性能达到最大值，50mm厚、频率125Hz处接近0.6-0.7。
