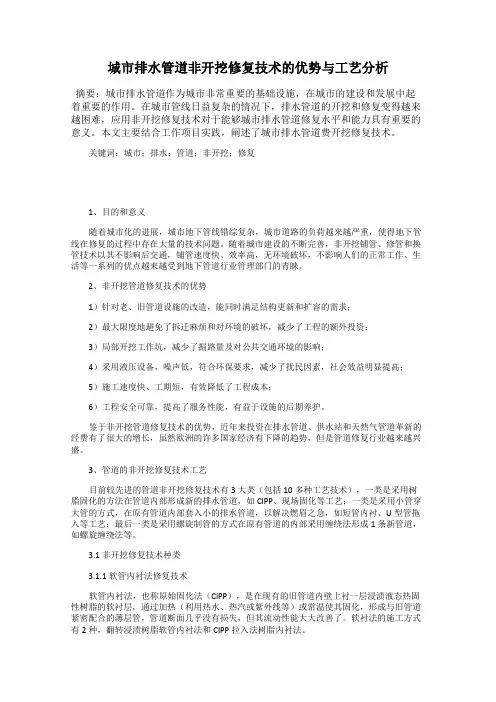

非开挖管道修复技术在城市地下排水管道中的应用

城市排水管道非开挖修复技术的优势与工艺分析摘要：城市排水管道作为城市非常重要的基础设施，在城市的建设和发展中起着重要的作用。

在城市管线日益复杂的情况下，排水管道的开挖和修复变得越来越困难，应用非开挖修复技术对于能够城市排水管道修复水平和能力具有重要的意义。

本文主要结合工作项目实践，阐述了城市排水管道费开挖修复技术。

关键词：城市；排水；管道；非开挖；修复1、目的和意义随着城市化的进展，城市地下管线错综复杂，城市道路的负荷越来越严重，使得地下管线在修复的过程中存在大量的技术问题。

随着城市建设的不断完善，非开挖铺管、修管和换管技术以其不影响后交通，铺管速度快、效率高，无环境破坏，不影响人们的正常工作、生活等一系列的优点越来越受到地下管道行业管理部门的青睐。

2、非开挖管道修复技术的优势1）针对老、旧管道设施的改造，能同时满足结构更新和扩容的需求；2）最大限度地避免了拆迁麻烦和对环境的破坏，减少了工程的额外投资；3）局部开挖工作坑，减少了掘路量及对公共交通环境的影响；4）采用液压设备，噪声低，符合环保要求，减少了扰民因素，社会效益明显提高；5）施工速度快、工期短，有效降低了工程成本；6）工程安全可靠，提高了服务性能，有益于设施的后期养护。

鉴于非开挖管道修复技术的优势，近年来投资在排水管道、供水站和天然气管道革新的经费有了很大的增长，虽然欧洲的许多国家经济有下降的趋势，但是管道修复行业越来越兴盛。

3、管道的非开挖修复技术工艺目前较先进的管道非开挖修复技术有3大类（包括10多种工艺技术），一类是采用树脂固化的方法在管道内部形成新的排水管道，如CIPP、现场固化等工艺；一类是采用小管穿大管的方式，在原有管道内部套入小的排水管道，以解决燃眉之急，如短管内衬、U型管拖入等工艺；最后一类是采用螺旋制管的方式在原有管道的内部采用缠绕法形成1条新管道，如螺旋缠绕法等。

3.1 非开挖修复技术种类3.1.1软管内衬法修复技术软管内衬法，也称原始固化法（CIPP），是在现有的旧管道内壁上衬一层浸渍液态热固性树脂的软衬层，通过加热（利用热水、热汽或紫外线等）或常温使其固化，形成与旧管道紧密配合的薄层管，管道断面几乎没有损失，但其流动性能大大改善了。

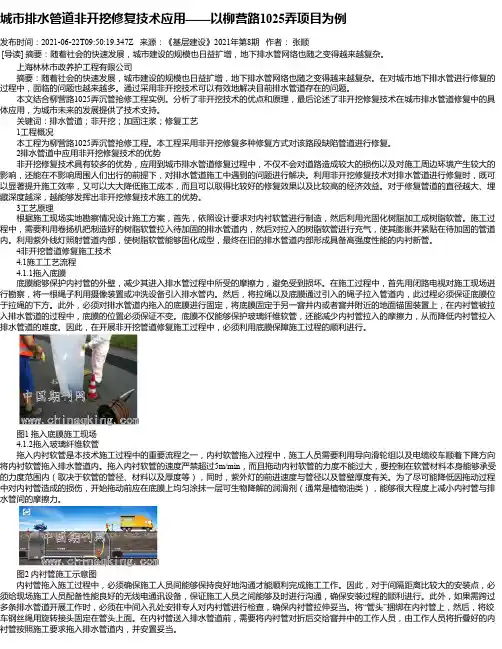

城市排水管道非开挖修复技术应用——以柳营路1025弄项目为例发布时间：2021-06-22T09:50:19.347Z 来源：《基层建设》2021年第8期作者：张顺[导读] 摘要：随着社会的快速发展，城市建设的规模也日益扩增，地下排水管网络也随之变得越来越复杂。

上海林林市政养护工程有限公司摘要：随着社会的快速发展，城市建设的规模也日益扩增，地下排水管网络也随之变得越来越复杂。

在对城市地下排水管进行修复的过程中，面临的问题也越来越多。

通过采用非开挖技术可以有效地解决目前排水管道存在的问题。

本文结合柳营路1025弄沉管抢修工程实例。

分析了非开挖技术的优点和原理，最后论述了非开挖修复技术在城市排水管道修复中的具体应用，为城市未来的发展提供了技术支持。

关键词：排水管道；非开挖；加固注浆；修复工艺 1工程概况本工程为柳营路1025弄沉管抢修工程。

本工程采用非开挖修复多种修复方式对该路段缺陷管道进行修复。

2排水管道中应用非开挖修复技术的优势非开挖修复技术具有较多的优势，应用到城市排水管道修复过程中，不仅不会对道路造成较大的损伤以及对施工周边环境产生较大的影响，还能在不影响周围人们出行的前提下，对排水管道施工中遇到的问题进行解决。

利用非开挖修复技术对排水管道进行修复时，既可以显著提升施工效率，又可以大大降低施工成本，而且可以取得比较好的修复效果以及比较高的经济效益。

对于修复管道的直径越大、埋藏深度越深，越能够发挥出非开挖修复技术施工的优势。

3工艺原理根据施工现场实地勘察情况设计施工方案，首先，依照设计要求对内衬软管进行制造，然后利用光固化树脂加工成树脂软管。

施工过程中，需要利用卷扬机把制造好的树脂软管拉入待加固的排水管道内，然后对拉入的树脂软管进行充气，使其膨胀并紧贴在待加固的管道内。

利用紫外线灯照射管道内部，使树脂软管能够固化成型，最终在旧的排水管道内部形成具备高强度性能的内衬新管。

4非开挖管道修复施工技术4.1施工工艺流程4.1.1拖入底膜底膜能够保护内衬管的外壁，减少其进入排水管过程中所受的摩擦力，避免受到损坏。

浅谈城市地下排水管道非开挖探测、检测与修复技术（辽宁省有色地质勘查总院有限责任公司辽宁沈阳110013）摘要：随着国内城市基础设施建设加快,部分排水管道因使用年限较长、日常管养不到位等造成结构性缺陷和功能性缺陷。

地下排水管道存在的主要问题是破损断裂、错位、路基下沉、管道淤塞现象,形成城市内涝,亟待修复。

本文阐述了城市排水管道非开挖技术探测、检测与修复的原理与应用方法及优势。

关键词：“测量机器人”“管道内部定位”“原位固化法”一、管道非开挖探测、检测与修复技术产生背景城市排水管道是城市的重要基础设施之一，排水管道的结构稳固和功能保障是城市排水安全的重要保证，全面、准确地掌握地下排水管线内窥情况，提供可靠的检测数据建立有效的地下排水管网系统，是城市现代化建设和高质量、高效率运转的基本保证。

由于非开挖修复地下排水管道缺陷点精确定位测量设备受到限制。

如GPS卫星定位：在地下排水管道内无法接受卫星信号；全站仪：在狭小的管道空间根本无法作业和人员的进入，同时管道内产生的各种有毒有害气体，对测量人员的人身安全造成危害。

通过测量机器人精确的测量定位，有效的完成测量的精确定位技术，即保证了测量作业人员的人身安全，又解决了测量设备受限制问题。

在这样的背景下，地下排水管道内部缺陷点精确定位和非开挖修复技术便应运而生。

二、测量机器人在地下管道探测、检测的应用CCTV检测为管道闭路电视内窥检测技术，是排水管道探测、检查及新建排水管渠的验收的有效手段，对开展市政排水管道管理和养护工作，发挥巨大的辅助作用。

CCTV排水管线检测法利用计算机、机器人、数字图像、机电一体化等技术，实现了图像记载的检测体系。

2.1地下管线探测、检测技术将“爬行器”采用大偏心井及管底离井底较深的CCTV排水检测机器人输送装置将机器人送入管道内—机器人驶进管道内部开始进行检测工作，车头上装有高清晰摄像头，能够清晰地看到管道内部的情况。

通过主控器电脑，检测人员还可以调整拍摄的高度、照明、焦距和速度，甚至可以360度旋转，拍摄不同方位的管道内壁图片，对各种缺陷、特殊结构和检测状况应作详细判读、量测和记录，填写检测结果。

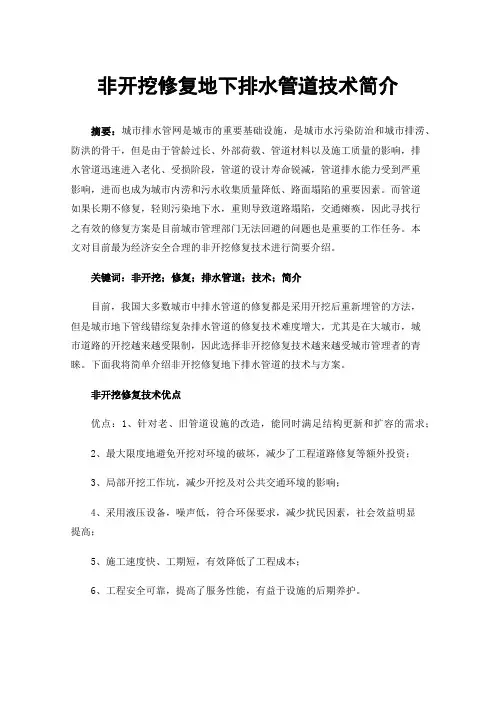

非开挖修复地下排水管道技术简介摘要：城市排水管网是城市的重要基础设施，是城市水污染防治和城市排涝、防洪的骨干，但是由于管龄过长、外部荷载、管道材料以及施工质量的影响，排水管道迅速进入老化、受损阶段，管道的设计寿命锐减，管道排水能力受到严重影响，进而也成为城市内涝和污水收集质量降低、路面塌陷的重要因素。

而管道如果长期不修复，轻则污染地下水，重则导致道路塌陷，交通瘫痪，因此寻找行之有效的修复方案是目前城市管理部门无法回避的问题也是重要的工作任务。

本文对目前最为经济安全合理的非开挖修复技术进行简要介绍。

关键词：非开挖；修复；排水管道；技术；简介目前，我国大多数城市中排水管道的修复都是采用开挖后重新埋管的方法，但是城市地下管线错综复杂排水管道的修复技术难度增大，尤其是在大城市，城市道路的开挖越来越受限制，因此选择非开挖修复技术越来越受城市管理者的青睐。

下面我将简单介绍非开挖修复地下排水管道的技术与方案。

非开挖修复技术优点优点：1、针对老、旧管道设施的改造，能同时满足结构更新和扩容的需求；2、最大限度地避免开挖对环境的破坏，减少了工程道路修复等额外投资；3、局部开挖工作坑，减少开挖及对公共交通环境的影响；4、采用液压设备，噪声低，符合环保要求，减少扰民因素，社会效益明显提高；5、施工速度快、工期短，有效降低了工程成本；6、工程安全可靠，提高了服务性能，有益于设施的后期养护。

鉴于非开挖管道修复技术的优势，近年来在排水管道、供水管道和天然气管道应用有了很大的发展。

非开挖修复前期准备非开挖修复施工前，应对待修管道上下游进行堵水、临时排水、管道清洗、CCTV检测及原管道进行预处理等各项前期工作。

1、临排措施。

排水管道非开挖修复前，若缺陷段管道无法实施停水作业，则除少量工法可以适量带水作业外，为确保修复期间上下游正常排水，需采取临排调水措施。

2、堵水。

临排搭设完备后，进行缺陷管道上下游的堵水作业，通常用堵水气囊进行封堵；3、清淤。

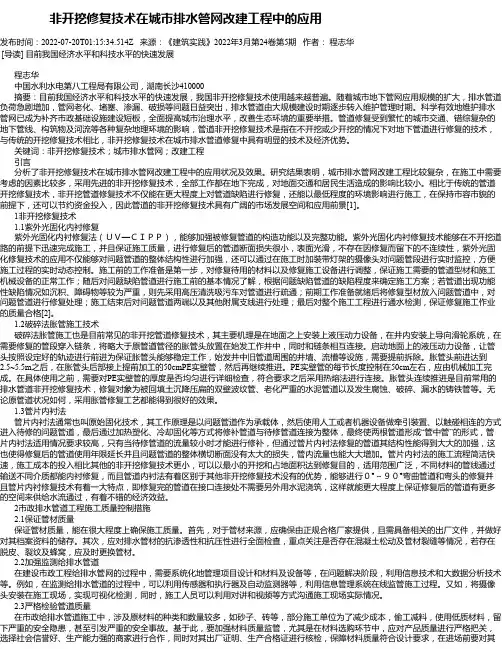

非开挖修复技术在城市排水管网改建工程中的应用发布时间：2022-07-20T01:15:34.514Z 来源：《建筑实践》2022年3月第24卷第5期作者：程志华[导读] 目前我国经济水平和科技水平的快速发展程志华中国水利水电第八工程局有限公司，湖南长沙410000摘要：目前我国经济水平和科技水平的快速发展，我国非开挖修复技术使用越来越普遍。

随着城市地下管网应用规模的扩大，排水管道负荷急剧增加，管网老化、堵塞、渗漏、破损等问题日益突出，排水管道由大规模建设时期逐步转入维护管理时期。

科学有效地维护排水管网已成为补齐市政基础设施建设短板，全面提高城市治理水平，改善生态环境的重要举措。

管道修复受到繁忙的城市交通、错综复杂的地下管线、构筑物及河流等各种复杂地理环境的影响，管道非开挖修复技术是指在不开挖或少开挖的情况下对地下管道进行修复的技术，与传统的开挖修复技术相比，非开挖修复技术在城市排水管道修复中具有明显的技术及经济优势。

关键词：非开挖修复技术；城市排水管网；改建工程引言分析了非开挖修复技术在城市排水管网改建工程中的应用状况及效果。

研究结果表明，城市排水管网改建工程比较复杂，在施工中需要考虑的因素比较多，采用先进的非开挖修复技术，全部工作都在地下完成，对地面交通和居民生活造成的影响比较小。

相比于传统的管道开挖修复技术，非开挖管道修复技术不仅能在更大程度上对管道缺陷进行修复，还能以最低程度的环境影响进行施工，在保持市容市貌的前提下，还可以节约资金投入，因此管道的非开挖修复技术具有广阔的市场发展空间和应用前景[1]。

1非开挖修复技术1.1紫外光固化内衬修复紫外光固化内衬修复法（ＵＶ—ＣＩＰＰ），能够加强被修复管道的构造功能以及完整功能。

紫外光固化内衬修复技术能够在不开挖道路的前提下迅速完成施工，并且保证施工质量，进行修复后的管道断面损失很小，表面光滑，不存在因修复而留下的不连续性，紫外光固化修复技术的应用不仅能够对问题管道的整体结构性进行加强，还可以通过在施工时加装带灯架的摄像头对问题管段进行实时监控，方便施工过程的实时动态控制。

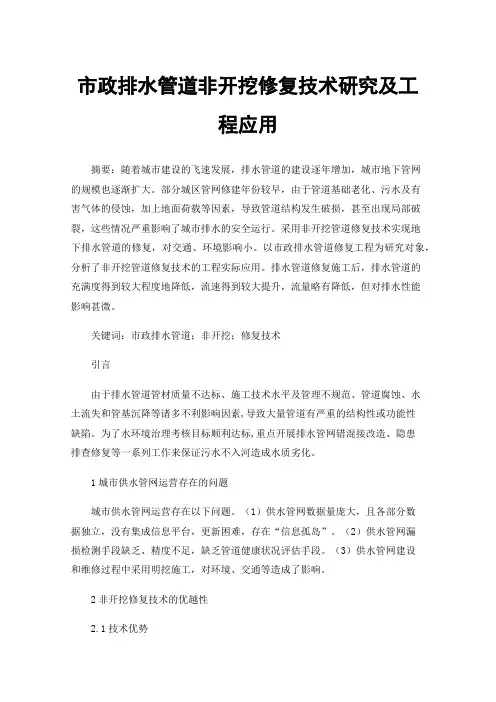

市政排水管道非开挖修复技术研究及工程应用摘要：随着城市建设的飞速发展，排水管道的建设逐年增加，城市地下管网的规模也逐渐扩大。

部分城区管网修建年份较早，由于管道基础老化、污水及有害气体的侵蚀，加上地面荷载等因素，导致管道结构发生破损，甚至出现局部破裂，这些情况严重影响了城市排水的安全运行。

采用非开挖管道修复技术实现地下排水管道的修复，对交通、环境影响小。

以市政排水管道修复工程为研究对象，分析了非开挖管道修复技术的工程实际应用。

排水管道修复施工后，排水管道的充满度得到较大程度地降低，流速得到较大提升，流量略有降低，但对排水性能影响甚微。

关键词：市政排水管道；非开挖；修复技术引言由于排水管道管材质量不达标、施工技术水平及管理不规范、管道腐蚀、水土流失和管基沉降等诸多不利影响因素,导致大量管道有严重的结构性或功能性缺陷。

为了水环境治理考核目标顺利达标,重点开展排水管网错混接改造、隐患排查修复等一系列工作来保证污水不入河造成水质劣化。

1城市供水管网运营存在的问题城市供水管网运营存在以下问题。

（1）供水管网数据量庞大，且各部分数据独立，没有集成信息平台，更新困难，存在“信息孤岛”。

（2）供水管网漏损检测手段缺乏、精度不足，缺乏管道健康状况评估手段。

（3）供水管网建设和维修过程中采用明挖施工，对环境、交通等造成了影响。

2非开挖修复技术的优越性2.1技术优势可以一次性地解决管道不定时泄漏问题，并且能够保证管道管理安全无隐患；排水管网改建工程中，注重对非开挖修复技术的应用，实际投入成本比较低，大约为新上管道的60%；对非开挖修复技术进行运用，只需要进行局部开挖工作坑，不仅减少了掘路量，而且不会对公共交通环境造成较大的影响；运用非开挖修复技术进行管道连接较为方便，并且不需要进行养护，可以即修即投，整个施工周期也比较短；排水管网改造施工可以采用非开挖修复技术的类型比较多，并且针对不同类型工艺技术适用情况也不尽相同，根据工程实际对这些修复技术进行合理选用，可以取得较好施工效果，并确保排水管网实际运行效能。

城镇排水管道非开挖修复工程技术指南第2版一、前言城镇排水系统是城市基础设施的重要组成部分，对于城市的正常运行和居民生活具有至关重要的作用。

然而，随着城市化进程的加快和城镇排水管道老化、损坏问题的日益凸显，传统的开挖式修复已经无法满足城市发展的需要。

非开挖式修复工程技术逐渐成为城镇排水系统维护和修复的重要选择。

二、非开挖式修复工程技术的意义1. 非开挖式修复工程技术是一种以保护地面和地下设施为目的的管道修复方法，能够减少对城市基础设施和道路的破坏，降低对市民生活和交通的影响。

2. 非开挖式修复工程技术可以对城镇排水系统进行快速、高效、低成本的修复，有利于提高排水系统的运行效率，保障城市排水安全。

3. 非开挖式修复工程技术在环保、节能方面具有明显优势，符合绿色低碳发展理念，有利于城市可持续发展。

三、非开挖式修复工程技术的分类非开挖式修复工程技术主要包括内衬管道修复技术、无开挖管道修复技术和局部修复技术三种类型。

1. 内衬管道修复技术内衬管道修复技术是指通过将新的管道材料内衬到老旧管道内部，以修复管道的破损和老化问题。

这种技术适用于直径较小的排水管道，操作简单，施工周期短，对地面和交通的影响较小。

2. 无开挖管道修复技术无开挖管道修复技术是指通过在地面不开挖的情况下，利用现有的管道空间进行修复。

这种技术适用于城市道路繁忙、地下管线复杂的情况，能够减少对市民生活和交通的影响，是一种高效、环保的排水管道修复方法。

3. 局部修复技术局部修复技术是指对管道中的局部损坏进行修复，如管道漏水、裂缝、腐蚀等问题。

这种技术可以针对具体问题进行精准修复，提高排水系统的可靠性和稳定性。

四、非开挖式修复工程技术的施工方法1. 前期准备工作对于城镇排水管道非开挖修复工程技术，首先需要进行严密的前期准备工作。

包括对排水管道进行详细的检测和评估，确定具体修复方案和施工计划。

2. 施工设备和材料非开挖式修复工程技术需要使用专业的施工设备和材料，包括内衬管道材料、无开挖修复设备、局部修复工具等。

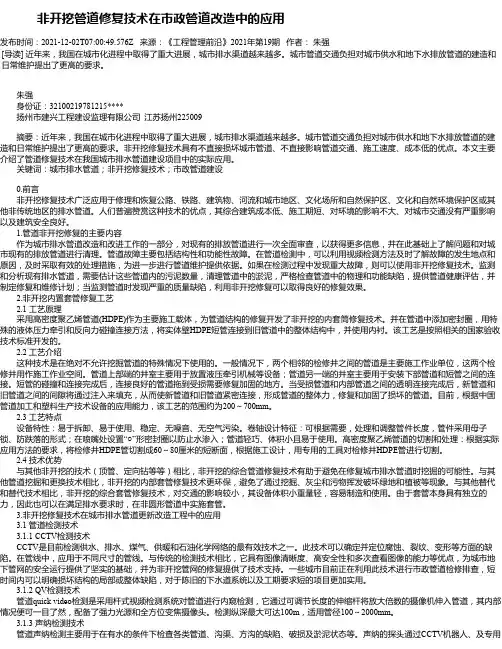

非开挖管道修复技术在市政管道改造中的应用发布时间：2021-12-02T07:00:49.576Z 来源：《工程管理前沿》2021年第19期作者：朱强[导读] 近年来，我国在城市化进程中取得了重大进展，城市排水渠道越来越多。

城市管道交通负担对城市供水和地下水排放管道的建造和日常维护提出了更高的要求。

朱强身份证：32100219781215****扬州市建兴工程建设监理有限公司江苏扬州225009摘要：近年来，我国在城市化进程中取得了重大进展，城市排水渠道越来越多。

城市管道交通负担对城市供水和地下水排放管道的建造和日常维护提出了更高的要求。

非开挖修复技术具有不直接损坏城市管道、不直接影响管道交通、施工速度、成本低的优点。

本文主要介绍了管道修复技术在我国城市排水管道建设项目中的实际应用。

关键词：城市排水管道；非开挖修复技术；市政管道建设0.前言非开挖修复技术广泛应用于修理和恢复公路、铁路、建筑物、河流和城市地区、文化场所和自然保护区、文化和自然环境保护区或其他非传统地区的排水管道。

人们普遍赞赏这种技术的优点，其综合建筑成本低、施工期短、对环境的影响不大、对城市交通没有严重影响以及建筑安全良好。

1.管道非开挖修复的主要内容作为城市排水管道改造和改进工作的一部分，对现有的排放管道进行一次全面审查，以获得更多信息，并在此基础上了解问题和对城市现有的排放管道进行清理。

管道故障主要包括结构性和功能性故障。

在管道检测中，可以利用视频检测方法及时了解故障的发生地点和原因，及时采取有效的处理措施，为进一步进行管道维护提供依据。

如果在检测过程中发现重大故障，则可以使用非开挖修复技术。

监测和分析现有排水管道，需要估计这些管道内的污泥数量，清理管道中的淤泥，严格检查管道中的物理和功能缺陷，提供管道健康评估，并制定修复和维修计划；当监测管道时发现严重的质量缺陷，利用非开挖修复可以取得良好的修复效果。

2.非开挖内置套管修复工艺2.1 工艺原理采用高密度聚乙烯管道(HDPE)作为主要施工载体，为管道结构的修复开发了非开挖的内套筒修复技术。

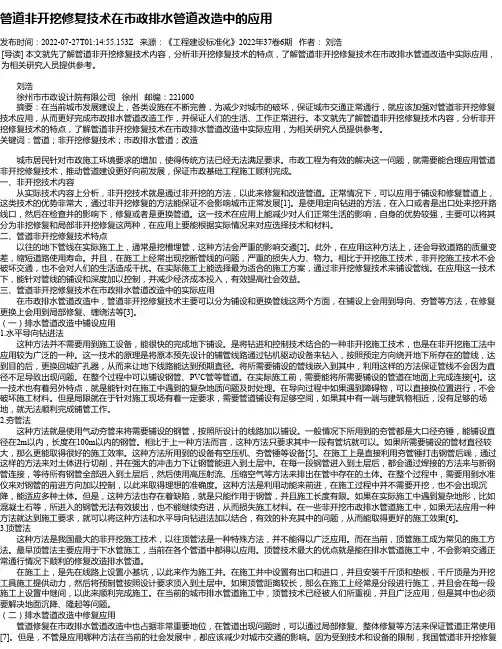

管道非开挖修复技术在市政排水管道改造中的应用发布时间：2022-07-27T01:14:55.153Z 来源：《工程建设标准化》2022年37卷6期作者：刘浩[导读] 本文就先了解管道非开挖修复技术内容，分析非开挖修复技术的特点，了解管道非开挖修复技术在市政排水管道改造中实际应用，为相关研究人员提供参考。

刘浩徐州市市政设计院有限公司徐州邮编：221000摘要：在当前城市发展建设上，各类设施在不断完善，为减少对城市的破坏，保证城市交通正常通行，就应该加强对管道非开挖修复技术应用，从而更好完成市政排水管道改造工作，并保证人们的生活、工作正常进行。

本文就先了解管道非开挖修复技术内容，分析非开挖修复技术的特点，了解管道非开挖修复技术在市政排水管道改造中实际应用，为相关研究人员提供参考。

关键词：管道；非开挖修复技术；市政排水管道；改造城市居民针对市政施工环境要求的增加，使得传统方法已经无法满足要求。

市政工程为有效的解决这一问题，就需要能合理应用管道非开挖修复技术，推动管道建设更好向前发展，保证市政基础工程施工顺利完成。

一、非开挖技术内容从实际技术内容上分析，非开挖技术就是通过非开挖的方法，以此来修复和改造管道。

正常情况下，可以应用于铺设和修复管道上，这类技术的优势非常大，通过非开挖修复的方法能保证不会影响城市正常发展[1]。

是使用定向钻进的方法，在入口或者是出口处来挖开路线口，然后在检查井的影响下，修复或者是更换管道。

这一技术在应用上能减少对人们正常生活的影响，自身的优势较强，主要可以将其分为非挖修复和局部非开挖修复这两种，在应用上要能根据实际情况来对应选择技术和材料。

二、管道非开挖修复技术特点以往的地下管线在实际施工上，通常是挖槽埋管，这种方法会严重的影响交通[2]。

此外，在应用这种方法上，还会导致道路的质量变差，缩短道路使用寿命。

并且，在施工上经常出现挖断管线的问题，严重的损失人力、物力。

相比于开挖施工技术，非开挖施工技术不会破坏交通，也不会对人们的生活造成干扰。

城镇排水管道施工非开挖修复工艺应用一、管道非开挖技术应用的背景及意义管道修复技术主要是随着城市基础设施的老化而出现的。

城市给排水、燃气等管道系统也像其他年久的结构一样，受到破坏的可能性也越来越大。

管道埋深较大，具有不可见性，在地面上无法了解地下管道的状况，时常毫无征兆地遭到破坏，从而造成运行中断，其中，管道业主不但要承受经济损失，而且还要承受极大的公众压力。

管道的重建不仅费用不菲，还会带来环境及社会问题。

繁忙的城市交通、环境要求、文物保护区、农作物和植被保护区以及高速公路、铁路及建筑物、河流等都要求管道业主及政府有关部门必须最大限度地减少管道建设的开挖工作量，最好是零开挖量。

因此，研究管道非开挖修复技术意义重大。

非开挖修复技术是随着城市建设规模的不断扩大，而原有的管线更新改造的方法已经不再适应或存在弊端的背景下发展起来的一种施工方法。

本章阐述了国内外非开挖修复技术的发展及国内非开挖修复需求，虽然非开挖修复技术的应用在国内起步较晚，但发展前景良好。

（一）国内排水管道的现状排水管道在城市的基础设施中占有较高的地位，同时也是城市的“地下生命线”，其功能是城市雨水、污水排放的排放。

城市排水分为生活污水、工业废水和降水等的排放，而生活污水和工业废水又总称为城市污水，排水体制有合流制和分流制两种体制。

合流制排水系统是用同一个管道排放生活污水、工业废水和雨水。

分流制排水系统则是用一个管道排放生活污水、工业废水，另一个管道排放雨水，两个管道系统是相对独立的。

随着城镇化的发展，排水管道的建设每年增加，城市地下管网的数量不断增加。

然而，从排水管道的建设和运行监测结果看，不但从最早开始建设的、使用达半个多世纪的管道出现损坏外，一些近期建设的管道也由于局部地质条件等原因出现结构性和功能性损坏现象。

与此同时，在建工程对周边已建排水管道造成影响甚至损坏的情况也时有发生，这些情况严重影响了城市排水的安全运行。

随着城市的不断扩大，许多排水管道在寿命到期的同时，也面临着用水量日益增加，排水量不断增大的现实，排水管道的负荷也越来越大。

非开挖修复技术在市政排水管道修复工程中的应用摘要：随着城市化的进程，城市管道不断增加且逐步老化，非开挖修复具有施工周期短、影响小等优势，已成为老旧管道修复的主要手段。

由于现状管道的复杂性，在非开挖修复技术的应用中会遇到多种特殊管道情况：管道变形破裂，变径、支管等。

结合实际工程案例介绍了非开挖修复技术在市政排水管道中的具体应用情况以及特殊管道的处理办法及建议。

关键词：管道非开挖修复；管道特殊内部情况；管道变形破裂；管道变径；支管；管道非开挖修复技术具有施工周期短、环境污染小、不影响交通、施工安全性好、综合成本低[1]、应用范围广等优势，已成为老旧管道修复的主要手段。

目前常用非开挖修复技术可分为整体修复及局部修复工艺，在工程实际应用中，待修复老旧管网多为混凝土管，考虑到混凝土管建成年代久远，为保证管道长期的修复效果，一般采用整体的修复工艺对老旧管道进行修复。

遇到管道特殊情况：管道变形，变径、支管、错口等时，先进行局部修复处理后再进行整体修复。

目前整体修复工艺主要采用管道整体CIPP内衬修复、机械制螺旋缠绕内衬法、碎（裂）管法[2]等。

1主要整体非开挖修复技术1.1管道整体CIPP内衬修复管道整体cipp内衬修复根据内衬软管的固化方式分为水翻法和紫外光固化法[3]。

水翻法将浸满热固性树脂的毡制软管通过翻转或牵引等方法将其送入已清洗干净的需要修理的管道中，并通过水压或气压使其紧贴于管道内壁，然后进行加热固化，形成内衬树脂新管。

主要优势可用于各种形状管道，包括圆形、矩形、蛋管等，同时可用于有较小转弯的管道，适用性强，是最常见的管道修复方式。

适用于150~2200mm的所有材质管道，实际应用于大于200mm管道较多。

紫外光固化是利用紫外光作为固化媒介，树脂中含有光引发剂，经过特定波长的紫外光照射时，树脂产生固化反应，形成高强度内衬新管。

紫外光固化施工现场不用水或蒸汽固化，不产生有毒气体或其它有害物，不需要搭设脚手架施工方便，但塑性较差，无法修复存在转弯的管道，对管道受力要求较高。

局部树脂固化法非开挖修复城市排水管道局部树脂固化法非开挖修复城市排水管道上海水务建设工程有限公司毛伟华上海市城市排水有限公司王非摘要该文简要介绍了局部树脂固化法应用于城市排水管道非开挖修复的设计方法,施工过程及如何进行质量验收等,还结合实例展示了它的应用过程,并总结了该修复方法的优缺关键词:局部树脂固化法非开挖修复城市排水管道1前言2局部树脂固化法简介地下排水管道常常因为材料质量,施工质量,腐蚀,地基处理不当,交通动荷载,地基沉陷等原因导致管道接口错位脱节,管体破裂,检查井井体渗水等结构性损伤,在地下水水位较低地区造成污水外渗;地下水水位较高地区则会出现地下水人渗等情况¨J.传统的开挖修复法施工简单,直接施工成本低,适合在地表不存在任何障碍物(河流,街道,建筑物等),施工对交通影响较小的条件下修复排水管道.然而在人口集中和交通繁忙的城市区域,开挖施工法对环境及社会均会造成较大影响.而排水管道非开挖修复技术,可在地表不开挖或尽量少开挖的情况下对排水管道进行修复,弥补了开挖修复法的缺陷,为修复方案的决策提供了另一种选择.按修理部位,其可分为非开挖整体修复技术和非开挖局部修复技术.整体修复技术是对检查井之问的整段管段进行修复的技术;局部修复技术是对管线中已损坏的局部区域(譬如接口,裂缝和腐蚀等)进行修复施工的技术.采用整体修理可以达到防腐,防渗,增加结构强度甚至整旧如新的目的,而局部修理适用于管段损坏程度较轻且损坏部位较少的情况.总体来说,整体修复是排水管道非开挖修复技术的主流,但在某些情况下,局部修复更具有技术性和经济性.局部树脂固化法也是一种非开挖局部修复技术.该方法技术先进,施工快速,在国外应用广泛,但国内使用还不多.局部树脂固化法又称毡筒气囊局部成型法,是将涂抹有树脂混合液的玻璃纤维毡布用气囊紧压于管道内壁,通过常温,加热或紫外线照射等方式实现固化,在修复点管内形成新内衬管的一种非开挖修复方法.根据国外经验,该方法可应用于混凝土,钢筋混凝土,陶瓷粘土,石棉水泥等下水道的局部修复,能够修复具备自身结构支撑强度的管道裂缝(径向或纵向裂缝),机械磨损,腐蚀,破裂等缺陷.与现场固化法相比,局部树脂固化法既有类似之处,也有所区别,并非是现场固化法的局部应用.譬如局部固化法使用的树脂和毡筒由于量少,材料的价格不再是施工成本的主要部分,因此,局部固化法使用的材料更好,得到的内衬质量也更佳.但总体而言,局部树脂固化法因为衬管缺乏整体性,其修复的可靠性与寿命都较现场固化法差3施工材料局部树脂固化法的材料主要是毡筒,树脂和固化剂.毡筒由一层或多层柔性无纺布或等效织物,或其混合物组成.毡筒材质应与所选用的树脂相容,以确保毡筒对树脂的传输性,且应具有足够的拉伸,弯曲性能,以确保能承受安装压力.树脂在一定时间内可常温固化,根据要修复管道的情况,配制一定比例,一定量的树脂与固化剂混合液,并用搅拌装置混匀,使混合液均色无泡《城市公用事业》沫.该方法通常使用环氧树脂,由于其可被设计成与水不混溶,因此,施工时可少量带水作业而不需要绕流,施工方便程度有所提高,且施工成本也可降低.4设计方法除根据不同的气候条件选择适当的树脂和固化剂外,局部树脂固化法的最重要设计参数便是内衬厚度,对修复地下水渗入的管道缺陷这点尤应注意.局部树脂固化法一般仅适合修复损坏程度较轻的管道.在该条件下,原管道仍可承受土压力和交通载荷,修复内衬仅需承受地下水静压力,这与现场固化法修复部分破损管道的情况一致,因此采用与其一致的设计方法.依据ASTMF1216 —03_2J,其厚度的计算公式为:P=2KEL1C(1一)(SDR一1)N式中:P——地下水压强(MPa);土壤及旧管的强化系数(推荐最小值设为7.0);——弯曲弹性模量(MPa);——泊松系数(一般取0.3);.——cIPP的标准尺寸比,即原管道内径与CIPP内衬管厚度比,当管道埋深位于地下水位以上时,SDR应取SDRMAx=100;C——椭圆换算系数:C=【1一)/(1+)],g——原管的椭圆度百分比,g0×型或100,,(最大内径一平均内径)平均内径'Ⅳ—一安全系数.由式(1)可推出内衬管壁厚:[D】V+_(2)式(2)是在现场固化法内衬管设计计算中使用最为广泛的采用美国固体力学之父铁木辛柯的圆形管压曲公式Timoshenko方程,多用于椭圆率不大于10%的情况.按管内的损伤情况和今后该管道的使用寿命,使用该式可以设计出既经济合理又满足要求的材料厚度.2010年第24卷第6期5施工过程局部树脂固化法施工的一般流程见图1.管道预处理(封堵,清洗等)tIccTV检查I'树脂浸透毡布并固定于气囊之上●l气囊就位ltI树脂固化l●I气囊卸压移除I'IccTV质量验收I图1局部树脂固化法主要施工过程在修复施工开始前,首先应封堵上游管段,确保修复管段无积水或积水较少,防止流量过大导致树脂流失,影响树脂固化效果.然后,将管道清洗干净,并清理影响管段水力性能的障碍物.如遇管壁非常光滑,应将修复点表面磨糙,方便修复内衬固定.最后使用CCTV检测确认修复点情况(位置,损害类型和程度等)后,便可进行局部树脂固化法的施工.首先测量环境温度,确定其符合树脂应用要求后将毡筒用树脂浸透.可先将毡筒在工厂里预先浸透,再冷冻并运送到施工现场,但毡简的浸透过程一般在现场进行,即将混合均匀的树脂与固化剂混合液倒于铺开的毡布之上(毡布的大小应在施工前根据待修管管径,修复长度及内衬厚度计算裁剪),使用适当的抹刀将树脂涂抹均匀,并在毡布折叠过程中将树脂涂覆于新的表面之上, 最后用滚筒碾压逼平,以避免毡布中挟带空气使树脂质量变差.然后,将上述毡筒通过气囊进行安装.为使施工时气囊与管道之间形成一层隔离层,使用聚乙烯(PE)保护膜捆扎气囊,方便施工完成后气囊容易与树脂毡筒脱离.将毡筒牢牢捆绑于带滚轮的气囊之上,以防止气囊在送至窨井或在管道内前进过程中滑动或掉下.气囊在CCTV探测车或人工的牵引下到达待修复点后进行充气,以便将毡筒压覆在管道内壁上,并保持一定时间等待树脂固化.待树脂固化完成后,将气囊放气缩小,拉出管道,毡筒则紧贴于原管内壁.最后,进行CCTV检测质量验收,整45个局部树脂固化法施工过程至此结束.局部树脂固化法固化时可采用紫外光照射,加热,自然固化等方法,其中紫外光照射固化速度快,效果好,但技术要求高,且价格昂贵.上海此类工程大多采用自然固化法,操作虽简单,但固化时间稍长.6质量验收质量验收是保障施工质量符合相关要求的重要手段,也是规范施工过程的重要方法.目前国内还无局部树脂固化法施工的质量验收规范.以下是根据上海水务建设工程有限公司长期施工经验,再经广泛听取业主和设计单位意见及参考国外相关规范标准的基础上提出的质量验收办法, 其分为主控项目和一般项目两部分.6.1主控项目查看所用树脂和毡布等产品质量合格证明书,确认是否符合工程质量要求.检查模拟内衬,确认内衬厚度是否符合设计要求:在模拟内衬圆周上平均选择8个以上检测点,使用测厚仪测量并取各检测点的平均值为内衬管的厚度值,其值不得少于合同书和设计书中的规定值.且当内衬管的设计厚度不大于9mm 时,各检测点厚度误差允许在±20%之内;内衬管设计厚度不小于l0.5mm时,各检测点厚度误差允许在±25%之内.检查材料物理力学性能(包括抗弯强度,抗弯模量),是否符合承包商投标时不低于厚度计算公式中所采用数值的承诺.6.2一般项目管道内衬表面应光滑,无褶皱,无脱皮现象.主要采用目测并摄像或CCTV检测内衬管段,查看管内残余废弃物质是否已清除;管顶是否出现褶皱;管道弯曲部分的褶皱是否超过公称直径的5%.7实例分析该工程位于上海市普陀区,地面交通非常繁忙,因施工仅占据一个车道,所以施工期间对交通的影响较小.被修复管段总长120m,为DN1000混凝土管,管底埋深4m,管道整体状况尚好,只是局部老化损坏,部分内壁有剥落现象,接口处渗漏严重,经CCTV检测,确定该管道有30处需采用局部树脂固化法进行修复.主要施工过程如前所述,不过工人的安全问题需特别注意.当采用人工牵引方式将气囊固定就位时,操作人员必须佩戴防毒面具,防止因管道中HS和sO:等气体而中毒的事件发生;气囊操作时的危险性也需特别注意,气囊的加压和卸压,都必须在操作人员远离气囊时才可以进行.在局部树脂固化施工完成后又进行了CCTV检查,确认所修复的内衬表面光洁无褶皱,无凸凹,对管段水力性能影响也较小.在完成修复施工后,进入工程质量的验收程序.与现场固化法相似的是,也需采集内衬材料进行物理力学性能测试;不同的是,局部固化法修复面积本身很小,无法直接采集到实际修复内衬.因此,在车间内进行局部树脂固化法模拟修复,以采集模拟内衬材料.按照厚度检测的要求,在模拟内衬圆周方向上均匀取了8个点,测试内衬厚度,结果如表1所示. 表1局部树脂固化法模拟内衬厚度测量结果材料性能实验,对车间模拟管的材料进行抗弯强度和抗弯模量测试,得到的相关实测值分别为109MPa和4130MPa.按式(1)计算其能承受的地下水压力,并与其需要承受的最大静水压力对比,结果见表2.表2内衬所能承受的最大静水压力与需承受的静水压力比较修复内衬能承受的静水压力(mH,0)修复工程需承受—～的最大静水压力N=1.5时N:2时(mH20)4.43.32.6注:修复管道处的地下水埋深约为1m.从表2可以看出,该修复管段的修复内衬在安全系数取1.5或2时,均能满足承受地下水压力的要求,达到了前期设计要求.该修复工程总造价为46.9万元,较之使用现场固化法整体修复该路段的造价约90万元(按7500元/m计)具有明显的经济优势.从本实例可以看出,只要严格按照施工工艺的操作和设计要求,局部树脂固化法的应用效果能够达到预期的目标,且在损害较轻的管道修复中,具有较好的经济竞争优势.(下转第48页)《城市公用事业》净宽650mm车内通道宽度630mm车轮直径(新/磨损后)580/510mm轨距1435mm最小水平曲线半径15m最小竖向曲线半径140m空车重量39.2/52.5t重车重量(站立4人/m)51.7/70.1t最大轴重10.5t车辆的额定电压为650VDC,使用105kw三相异步电动机,短车有4台电动机,2个动力转向架,1个非动力转向架;长车有6台电动机,3个动力转向架,1个非动力转向架.制动系统包括电气再生制动,机械盘式制动和电磁制动.低压系统为24VDC.车辆的最高速度为70km/h,起动加速度为1.1m/s,正常制动减速度为1.2m/s,紧急制动减速度最小为2.2m/s..最大爬坡能力为75%e.短车的座位数为50席,站立128人;长车的座位数为74席,站立176人.每车都有2个放轮椅,自行车或婴儿车的空间.温哥华奥林匹克线使用32m的有轨电车,为温哥华市民展示一种现代化的可持续的绿色交通. (上接第46页)8结论和建议"-'4-"—"—"+??+??+??+局部树脂固化法作为一种局部修复方法,有着针对性强的优点,当管道中仅有部分点状缺陷时,选择局部树脂固化法可以降低修复成本.局部树脂固化法的内衬管固化后,能与原管内壁完全紧贴在一起,其物理强度与耐化学腐蚀性都非常高,施工完成后,能提供较光滑的内衬面.该修复方法的主要优势是当管道损害较轻,渗漏的接头占接头总数的比例较少时,能够快速治理渗漏,是一种技术经济较合理的方法,尤其适合于管径较小,人员难以进入的局部损坏管道.但当管径大于1000mm后是否仍具有竞争优势, 还值得商榷.因为局部树脂固化法使用的树脂质量好,价格贵,且管径大也导致修复内衬的树脂使用量增大,经济技术优势则反之下降;特别当管道直径超过1200mm时,国内通常采用人工进入管48保证冬季奥运会期间的交通畅通是一个重大的挑战,为此该市事前制定了周密的总体计划,要求市民的出行方式尽量采取步行,骑自行车和使用公共交通,而且持奥运会门票可以免费乘坐公共交通.目标是使小汽车的使用至少减少30%,以保证运动员,奥运会官员和有关人员能顺利到达比赛现场,同时能保证市民的正常出行.计划的实施令人满意,在奥运会期间,温哥华的公交企业Translink每天平均运送150万人次,而往常为73万人次;BCTransit在重要交通走廊运送的乘客为平常冬季客运量的5倍.小汽车的实际使用比平时减少超过35%.冬季奥运会之后还要举行残奥会,中间虽然有部分交通管制措施会取消,但仍然对残奥会期间的交通作出周密计划,使整个三月份保持良好的交通状况.★FLEXITY有轨电车道进行一些其他工法的内衬修复,此时,局部树脂固化法的可实施性优势丧失,在经济上也不一定具有优势.此外,该方法对施工技术有一定要求,操作安全必须注意:浸透树脂时要有良好的通风环境;气囊工作压力较高(可达到0.3MPa),必须严格执行正确的操作方法,防止气囊破裂而导致伤人甚至致死事件发生.局部树脂固化法在国内排水管道的修复工程中应用经验尚少,建议对采用该工法所修复的管道进行回访,以便积累经验,指导设计和施工.参考文献[1]唐建国,朱保罗.排水管道非开挖修理技术的分类和选择[J].中国给水排水,2005,31(6):83—90.[2]ASTMF1216—03.StandardPracticeforRehabilitation ofExistingPipelinesandConduitsbytheInversionand CuringofaResin-ImpregnatedTube.2003.(修回日期:2010—10—25)《城市公用事业》。

202010220在城市的输配水电网中，供水管道的运行直接影响着城市供水的安全性。

城市供水是保障城市居民生活正常运转的关键环节，一旦城市供水系统出现问题，则会造成水资源浪费、供水成本增高等，最终对城市居民的生产生活造成不可扭转的影响[1]。

城市市政管道的年久失修是导致管道接口出现故障的根本问题之一，同时此类问题的维修费用较高且难度较大，在整个维修过程中存在不稳定性。

针对市政管道的维修问题，创新研究的非开挖垫衬修复技术节省了工程建设成本，为高效率的快速施工奠定了基础。

1非开挖垫衬法的工艺原理及特点1.1工艺原理非开挖垫衬法主要是对给排水管道的检测进行填充再改造，应用柔软的材料作为管道内部铺设内衬层，对内衬垫进行注水填充，从而将整个管道支撑起来。

目前主要采用的是SG100高微浆对管道之间的孔隙进行填充，SG100高微浆材料固化后，内衬结构趋于完整，对管道的防渗功能有一定的提高。

1.2工艺特点（1）操作简便。

非开挖技术的创新设计是在多次给排水修复工程中总结经验后逐步设计而成的，在施工方面和用材方面相较于传统的施工技术更具操作性。

整个施工工艺的施工步骤为清理给排水管道、浇筑管道内撑、灌浆施工等[2]。

（2）安全性。

非开挖技术本着不破坏现有的交通设施的根本原则，主要解决城市交通较为繁华地区的交通难题，整体提高了过往行人的安全文明性和交通安全性。

在具体的施工过程中，不需要大面积地开挖地表，只需在管道两端进行施工操作。

（3）施工工期短。

非开挖技术不需要进行开挖，且零部件的安装便捷，节省人力物力。

在对排水管道进行施工的三个步骤中，长度皆可控制在60m 以内，施工工期为7天左右，工期短，便于对质量进行掌控。

（4）成本低。

与传统的开挖法相比，非开挖技术在相等的管道施工过程中，造价成本更低。

2非开挖垫衬法在给排水管道修复工程中的工艺流程（1）施工准备。

首先，施工方应明确施工的文件以及设计图纸，主要对给排水管道附近的施工情况进行范围调查。

市政排水管道非开挖修复技术研究及工程应用摘要：市政排水管网承担着城市污水收集和雨水运输任务，是城市安全稳定运行的基础。

排水管网随着时间推移，会出现破损和缺陷，对城市排水非常不利，甚至在雨季出现积水、内涝情况。

与此同时，新建工程对周边排水管道也会产生影响，造成局部损坏。

以上这些情况，严重影响了城市排水管网的正常运行。

管道修复工程主要解决各类管道损坏和局部缺陷，其中非开挖管道修复技术可在不开挖地面的情况下，实现对地下排水管道的修复，对交通、环境的影响小。

基于此，对市政排水管道非开挖修复技术研究及工程应用进行研究，以供参考。

关键词：排水管道；非开挖；修复技术引言非开挖修复在现阶段仍属于非常规管道更新改造技术，在使用上还存在—定的局限性，对管道自身及周边环境有着—定的要求。

因此，非开挖修复技术的选择，必须经过数个判别条件进行综合判定，并根据当地政策及排水管道非开挖修复技术指南等，针对性地选择点修或整修方案。

1非开挖修复工艺排水管道缺陷错综繁杂、等级不一,因此管道修复方案不具备统一性、规律性,要结合管道缺陷的种类和等级综合确定修复方案,这也使非开挖修复技术更为广泛。

目前的非开挖修复技术有热水固化法、紫外光固化法、热塑成型法、机械制螺旋缠绕内衬法、水泥基砂浆喷筑法、碎(裂)管法、短管内衬法、土体固化法、点状原为固化法、不锈钢双胀环、不锈钢快速锁等技术。

2采用条件（1）宜开挖修复的情况。

对于变形严重、错口严重、暗接等无法进行非开挖修复的，直接采用开挖修复。

（2）宜非开挖修复的情况。

管道缺陷位于新建道路路段（2年内），建成时间较短；管道缺陷位于城市主干道或重要节点，交通较为繁忙；管道缺陷周边现状管线种类繁多，并且情况复杂，施工空间较小；管道缺陷位于存在特殊构筑物或其他敏感环境，如军用光缆、特殊文物等。

（3）宜局部开挖修复的情况。

若单段管道仅有一处缺陷，管道长度＞20m且缺陷纵向长度≤0.7m，局部开挖新建检查井与原管道连接造价低于管道全段开挖更换，推荐采用局部开挖新增检查井与原管道连接。

非开挖管道修复技术应用探讨摘要：目前，城市地下管道的修复已成为城市地下管道的管理部门一个亟待解决的问题。

由于管道位置的特殊性，不可避免使得修复方法选用具有局限性。

非开挖修复技术有效平衡了管道修复与影响城市交通二者的矛盾。

目前城市排水管道修复的首选方法是非开挖修复方法。

在不少大中型城市，非开挖技术已经在城市管道修复行业中得到了非常广泛的应用。

关键词：市政管道；管道修复；非开挖技术1.非开挖管道修复的主要内容作为城市排水管道改造和改进工作的一部分，对现有排水管道进行全面审查，以获得更多信息，并在此基础上了解问题和对城市现有的排放管道进行清理。

管道故障主要包括结构性和功能性故障。

在管道检测中，视频检测方法可以及时了解故障的位置和原因，并采取有效措施，为管道的进一步维护提供依据。

如果在测试过程中发现重大故障，可以使用非开挖修复技术。

监测和分析现有排水管道，需要估计这些管道内的污泥数量，清理管道中的淤泥，严格检查管道中的物理和功能缺陷，并提供管道健康评估。

当管道监测中发现严重的质量缺陷时，非开挖修复可取得良好的修复效果。

2非开挖技术的优势2.1节约成本传统给排水工程的施工方式一般选用开槽埋管施工法，从费用方面考虑，传统施工方式的弊端是不仅要考虑施工中的管道铺设费用，还要将施工中涉及的机械损耗费用、道路修复费用、园林恢复费用和建筑还原费用都纳入施工成本中，得不偿失，非开挖技术能获得的经济效益明显远高于开槽埋管技术。

2.2简化流程给水工程施工流程为现场测量—引入管道—水平干管－立管—支管—接器具支管，排水系统比供水系统更复杂，为了稳定管道，由于管道直径大，埋管深度大，天然地基将用碎石或混凝土代替，并在土层开挖后进行支撑。

如果不能达到地下水位，还要增加排水工作，使给排水工程的施工程序更加繁琐。

非开挖技术虽然不能完全省略上述施工工序，但可以减少支护处理工作量，优化施工工艺，大大提高给排水工程的施工效率。

2.3节省施工时间传统挖沟技术在给排水工程施工中，施工环节多，开挖面积大，易破坏其他地下建筑物，工作量大，工期长，给排水管道一般铺设在道路下方，而且传统的作业方式必须是大型封闭道路，影响交通。

城市排水管道三类非开挖修复技术汇总城市排水管道是城市基础设施的重要组成部分，它承载着城市污水、雨水等排放物质的传输。

然而，由于城市排水管道长期使用、年久失修，以及地下空间狭小、繁杂等因素，导致了管道老化、破损、堵塞等问题的出现。

为了解决这些问题，非开挖修复技术应运而生。

下面将介绍城市排水管道三类非开挖修复技术。

第一类非开挖修复技术：管道内涂层修复技术管道内涂层修复技术是利用工程材料对管道内壁进行修复的技术。

这种技术具有施工周期短、不需要开挖和破坏地面、对交通影响小的特点，适应于城市繁忙的交通环境。

这种修复技术主要分为两种方法：一种是将特定的工程材料直接喷涂在管道内壁，修复墙体缺陷，增强管道的承载力和耐久性；另一种是以薄膜粘贴的方式修复管道内壁，利用工程材料覆盖在损坏部位上，以防止污水泄漏和进一步扩大破损面积。

第二类非开挖修复技术：管道局部修复技术管道局部修复技术是根据实际情况对管道进行部分修复的技术。

这种技术主要适用于位于城市建筑物下、道路下以及其他狭窄空间中的管道。

这种修复技术主要有以下几种方法：一种是利用钢板、玻璃纤维布等材料对管道进行包覆加固，增加管道的承载能力和抗震性能；另一种是使用修复胶料，在管道破损处进行补充，弥合破损面积，防止进一步扩大破损。

第三类非开挖修复技术：管道激光对准修复技术管道激光对准修复技术是利用激光技术对管道进行精确对准和修复的技术。

这种技术主要适用于在地下或深水中的管道，能够实现高精度定位和修复，减少人力和物力资源的消耗。

这种修复技术主要有以下几种方法：一种是通过激光测量技术对管道进行定位和测量，以确定损坏位置和范围，为后续修复工作提供准确的数据；另一种是利用激光焊接技术对管道进行修复，消除破损或老化部位，使管道恢复正常使用状态。

综上所述，城市排水管道三类非开挖修复技术分别是管道内涂层修复技术、管道局部修复技术和管道激光对准修复技术。

这些技术具有施工周期短、对交通影响小、修复效果好等优点，可以有效解决城市排水管道问题，维护城市基础设施的正常运行。
