以太网定义与传输方式

以太网数据传输原理是这样的，值得收藏首先我们来回顾一下路由的基本概念，什么是路由？所谓路由就是当一台路由器（或其他三层设备）收到一个IP数据包时，路由器查看IP数据包的IP头部，将IP头部中的目的IP地址拿到路由表中进行查找，找到匹配的条目后，依照条目所指示的下一跳IP地址及出接口信息将数据包进行转发。

从上面的描述我们可以看出几点信息：1.路由是基于数据包的IP头部中的目的IP地址进行查找的；2.查找的是路由表。

那么什么是以太网二层交换（switching）呢？为了将内网中的多台PC互联起来，使得PC之间能够以最简单的方式进行通信，我们往往会用一台接入层的交换机来连接PC，如下图：这时候我们说，连接在这台交换机上的PC，都属于一个LAN。

这些PC都拥有同一个网段的IP地址，同时也处于同一个广播域中，所谓的一个广播域，指的是一个广播数据帧所能泛洪的范围，举个简单的例子，那就是PC1发送一个广播帧，接在交换机上的所有的PC都会收到这个广播数据帧并且都要去分析这个报文（即使它可能并不需要这个数据并且最终将收到的数据帧丢弃，但check数据是否是发送给自己的这一过程仍然会消耗设备资源）。

现在我们来分析一下，PC1发送一个数据包给PC4时，都发生了什么。

1.PC1构造IP数据包，IP报文头部里的源IP地址为自己的IP也就是IP1，目的IP地址为IP2。

上述IP数据包为了能够在以太网环境中去传输，还需要封装上一个以太网的头部。

在以太网头部中源MAC地址为MAC1，目的MAC 地址为MAC2（这里我们暂且忽略ARP的过程）。

2.这个数据帧发送到了PC1所连接的交换机上。

我们知道路由器都维护一张路由表，用于数据的转发，而交换机在做数据交换的时候依据的是MAC地址表。

在初始情况下，交换机的MAC表是空的。

那么当交换机收到PC-A发送出来的这个数据帧时，它首先将数据帧的以太网头部中的源MAC地址学习到MAC地址表，并与收到该数据帧的接口及VLAN进行关联。

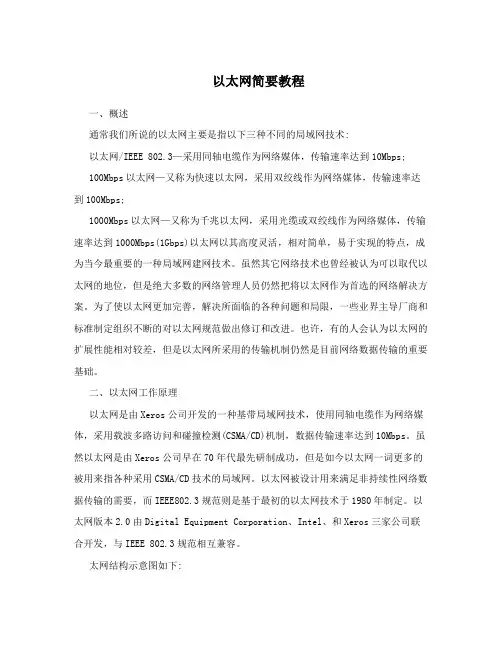

以太网简要教程一、概述通常我们所说的以太网主要是指以下三种不同的局域网技术:以太网/IEEE 802.3—采用同轴电缆作为网络媒体，传输速率达到10Mbps;100Mbps以太网—又称为快速以太网，采用双绞线作为网络媒体，传输速率达到100Mbps;1000Mbps以太网—又称为千兆以太网，采用光缆或双绞线作为网络媒体，传输速率达到1000Mbps(1Gbps)以太网以其高度灵活，相对简单，易于实现的特点，成为当今最重要的一种局域网建网技术。

虽然其它网络技术也曾经被认为可以取代以太网的地位，但是绝大多数的网络管理人员仍然把将以太网作为首选的网络解决方案。

为了使以太网更加完善，解决所面临的各种问题和局限，一些业界主导厂商和标准制定组织不断的对以太网规范做出修订和改进。

也许，有的人会认为以太网的扩展性能相对较差，但是以太网所采用的传输机制仍然是目前网络数据传输的重要基础。

二、以太网工作原理以太网是由Xeros公司开发的一种基带局域网技术，使用同轴电缆作为网络媒体，采用载波多路访问和碰撞检测(CSMA/CD)机制，数据传输速率达到10Mbps。

虽然以太网是由Xeros公司早在70年代最先研制成功，但是如今以太网一词更多的被用来指各种采用CSMA/CD技术的局域网。

以太网被设计用来满足非持续性网络数据传输的需要，而IEEE802.3规范则是基于最初的以太网技术于1980年制定。

以太网版本2.0由Digital Equipment Corporation、Intel、和Xeros三家公司联合开发，与IEEE 802.3规范相互兼容。

太网结构示意图如下:以太网/IEEE 802.3通常使用专门的网络接口卡或通过系统主电路板上的电路实现。

以太网使用收发器与网络媒体进行连接。

收发器可以完成多种物理层功能，其中包括对网络碰撞进行检测。

收发器可以作为独立的设备通过电缆与终端站连接，也可以直接被集成到终端站的网卡当中。

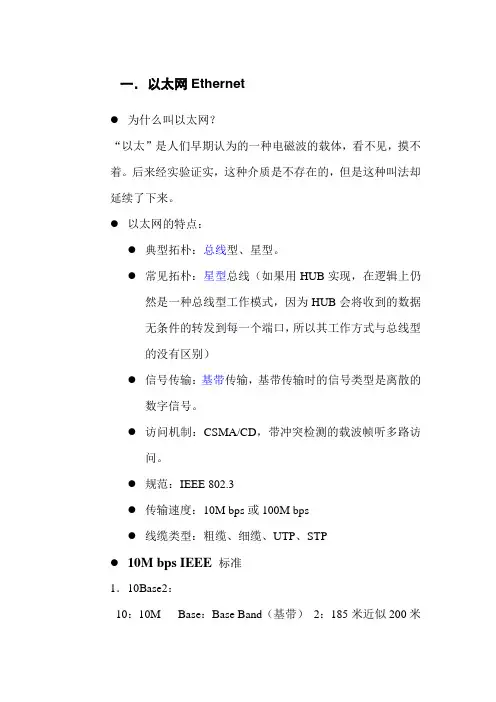

一．以太网Ethernet●为什么叫以太网？“以太”是人们早期认为的一种电磁波的载体，看不见，摸不着。

后来经实验证实，这种介质是不存在的，但是这种叫法却延续了下来。

●以太网的特点：●典型拓朴：总线型、星型。

●常见拓朴：星型总线（如果用HUB实现，在逻辑上仍然是一种总线型工作模式，因为HUB会将收到的数据无条件的转发到每一个端口，所以其工作方式与总线型的没有区别）●信号传输：基带传输，基带传输时的信号类型是离散的数字信号。

●访问机制：CSMA/CD，带冲突检测的载波帧听多路访问。

●规范：IEEE 802.3●传输速度：10M bps或100M bps●线缆类型：粗缆、细缆、UTP、STP●10M bps IEEE 标准1．10Base2：10：10M Base：Base Band（基带）2：185米近似200米典型线缆：细缆连接器：BNC，T，Terminator（终结器）版权所有，不得用于其它培训目的。

最大传输距离：185米最短传输距离：0.5米每网段最多计算机台数：30台最大网络长度：925米遵循5-4-3规范2．10Base5：最大传输距离：500米连接器：收发器，AUI，Terminator（终结器）最大下行电缆长度：50米最短收发器间距：2.5米每网段最多计算机台数：100台最大网络长度：2500米遵循5-4-3规范版权所有，不得用于其它培训目的。

3．10BaseTT：twisted－pair（双绞线）典型线缆：UTP3、4、5类连接器：RJ-45最大传输距离：100米最短传输距离：2.5米遵循5-4-3规范4．100BaseX Ethernet（Fast Ethernet：快速以太网）应用广泛典型线缆：UTP5类访问机制：CSMA/CD典型拓朴：星型100BaseTx：UTP5类，使用2对线，其中第1对线路用于接收数据；第二对线路用于发送数据。

100Base FX：光纤十．中继器：中继器能够连接两段电缆，它在发送信号之前先增强信号。

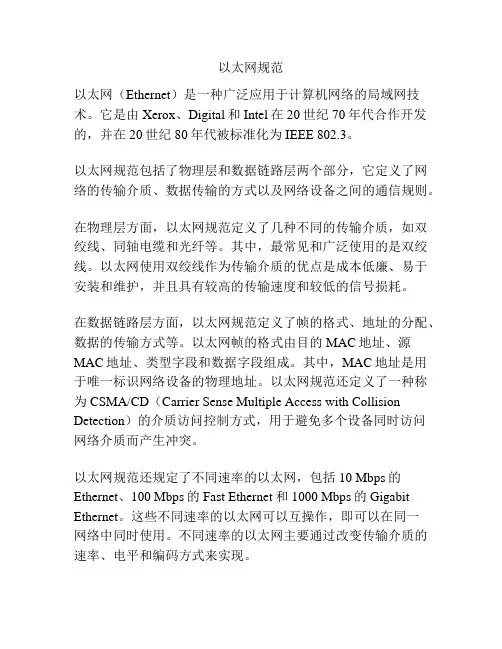

以太网规范以太网（Ethernet）是一种广泛应用于计算机网络的局域网技术。

它是由Xerox、Digital和Intel在20世纪70年代合作开发的，并在20世纪80年代被标准化为IEEE 802.3。

以太网规范包括了物理层和数据链路层两个部分，它定义了网络的传输介质、数据传输的方式以及网络设备之间的通信规则。

在物理层方面，以太网规范定义了几种不同的传输介质，如双绞线、同轴电缆和光纤等。

其中，最常见和广泛使用的是双绞线。

以太网使用双绞线作为传输介质的优点是成本低廉、易于安装和维护，并且具有较高的传输速度和较低的信号损耗。

在数据链路层方面，以太网规范定义了帧的格式、地址的分配、数据的传输方式等。

以太网帧的格式由目的MAC地址、源MAC地址、类型字段和数据字段组成。

其中，MAC地址是用于唯一标识网络设备的物理地址。

以太网规范还定义了一种称为CSMA/CD（Carrier Sense Multiple Access with Collision Detection）的介质访问控制方式，用于避免多个设备同时访问网络介质而产生冲突。

以太网规范还规定了不同速率的以太网，包括10 Mbps的Ethernet、100 Mbps的Fast Ethernet和1000 Mbps的Gigabit Ethernet。

这些不同速率的以太网可以互操作，即可以在同一网络中同时使用。

不同速率的以太网主要通过改变传输介质的速率、电平和编码方式来实现。

以太网规范还定义了一些其他的技术，如虚拟局域网（VLAN）和链路聚合（Link Aggregation）。

虚拟局域网允许将一个物理局域网划分为多个逻辑上的局域网，提供更好的网络管理和安全性。

链路聚合允许将多个以太网链路绑定在一起，形成一个更高带宽的链路，提供更好的网络性能和冗余备份。

总体而言，以太网规范为计算机网络提供了一个灵活、可靠和高性能的局域网技术。

它的发展和标准化为互联网的发展做出了重要贡献，并且在现代网络中仍然得到广泛应用。

以太网工作原理以太网是一种常见的局域网技术，它使用了一种称为CSMA/CD（载波监听多路访问/碰撞检测）的协议来控制数据传输。

在以太网中，数据被分割成帧，然后通过网络传输。

接下来，我们将详细介绍以太网的工作原理。

首先，以太网使用CSMA/CD协议来控制数据传输。

这意味着当一个设备想要发送数据时，它首先会监听网络，确保没有其他设备正在发送数据。

如果网络空闲，设备就会发送数据。

但是，如果多个设备同时发送数据，就会发生碰撞。

当检测到碰撞时，设备会随机等待一段时间，然后重新发送数据。

其次，以太网使用MAC地址来识别设备。

每个以太网设备都有一个唯一的MAC地址，它由48位二进制数组成。

当数据帧被发送到网络上时，它包含了目标设备的MAC地址，以太网设备会根据这个地址来决定是否接收数据。

此外，以太网使用了CSMA/CD协议来控制网络的拓扑结构。

在以太网中，常见的拓扑结构包括总线型、星型和树型。

总线型拓扑中，所有设备都连接到同一条总线上；星型拓扑中，所有设备都连接到一个中央设备上；树型拓扑则是将多个星型拓扑连接在一起。

最后，以太网使用了以太网交换机来提高网络性能。

交换机可以根据MAC地址来转发数据，而不是像集线器一样简单地将数据广播到整个网络上。

这样可以减少网络拥塞，提高数据传输效率。

总之，以太网是一种常见的局域网技术，它使用了CSMA/CD协议来控制数据传输，使用MAC地址来识别设备，使用不同的拓扑结构来搭建网络，同时利用以太网交换机来提高网络性能。

通过了解以太网的工作原理，我们可以更好地理解局域网的工作方式，从而更好地设计和管理网络。

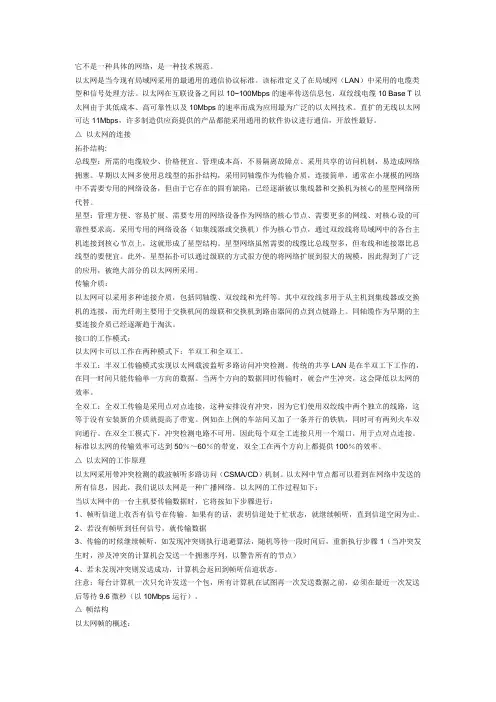

它不是一种具体的网络，是一种技术规范。

以太网是当今现有局域网采用的最通用的通信协议标准。

该标准定义了在局域网（LAN）中采用的电缆类型和信号处理方法。

以太网在互联设备之间以10~100Mbps的速率传送信息包，双绞线电缆10 Base T以太网由于其低成本、高可靠性以及10Mbps的速率而成为应用最为广泛的以太网技术。

直扩的无线以太网可达11Mbps，许多制造供应商提供的产品都能采用通用的软件协议进行通信，开放性最好。

△以太网的连接拓扑结构:总线型：所需的电缆较少、价格便宜、管理成本高，不易隔离故障点、采用共享的访问机制，易造成网络拥塞。

早期以太网多使用总线型的拓扑结构，采用同轴缆作为传输介质，连接简单，通常在小规模的网络中不需要专用的网络设备，但由于它存在的固有缺陷，已经逐渐被以集线器和交换机为核心的星型网络所代替。

星型：管理方便、容易扩展、需要专用的网络设备作为网络的核心节点、需要更多的网线、对核心设的可靠性要求高。

采用专用的网络设备（如集线器或交换机）作为核心节点，通过双绞线将局域网中的各台主机连接到核心节点上，这就形成了星型结构。

星型网络虽然需要的线缆比总线型多，但布线和连接器比总线型的要便宜。

此外，星型拓扑可以通过级联的方式很方便的将网络扩展到很大的规模，因此得到了广泛的应用，被绝大部分的以太网所采用。

传输介质：以太网可以采用多种连接介质，包括同轴缆、双绞线和光纤等。

其中双绞线多用于从主机到集线器或交换机的连接，而光纤则主要用于交换机间的级联和交换机到路由器间的点到点链路上。

同轴缆作为早期的主要连接介质已经逐渐趋于淘汰。

接口的工作模式：以太网卡可以工作在两种模式下：半双工和全双工。

半双工：半双工传输模式实现以太网载波监听多路访问冲突检测。

传统的共享LAN是在半双工下工作的，在同一时间只能传输单一方向的数据。

当两个方向的数据同时传输时，就会产生冲突，这会降低以太网的效率。

全双工：全双工传输是采用点对点连接，这种安排没有冲突，因为它们使用双绞线中两个独立的线路，这等于没有安装新的介质就提高了带宽。

以太网的解释以太网(EtherNet)以太网最早由Xerox（施乐）公司创建，在1980年，DEC、lntel和Xerox三家公司联合开发成为一个标准，以太网是应用最为广泛的局域网，包括标准的以太网(10Mbit/s)、快速以太网(100Mbit/s)和10G(10Gbit/s)以太网，采用的是CSMA/CD访问控制法，它们都符合IEEE802.3IEEE 802.3标准它规定了包括物理层的连线、电信号和介质访问层协议的内容。

以太网是当前应用最普遍的局域网技术。

它很大程度上取代了其他局域网标准，如令牌环、FDDI和ARCNET。

历经100M以太网在上世纪末的飞速发展后，目前千兆以太网甚至10G以太网正在国际组织和领导企业的推动下不断拓展应用范围。

历史以太网技术的最初进展来自于施乐帕洛阿尔托研究中心的许多先锋技术项目中的一个。

人们通常认为以太网发明于1973年，当年罗伯特.梅特卡夫(Robert Metcalfe)给他PARC 的老板写了一篇有关以太网潜力的备忘录。

但是梅特卡夫本人认为以太网是之后几年才出现的。

在1976年，梅特卡夫和他的助手David Boggs发表了一篇名为《以太网：局域计算机网络的分布式包交换技术》的文章。

1979年，梅特卡夫为了开发个人电脑和局域网离开了施乐，成立了3Com公司。

3com 对迪吉多, 英特尔, 和施乐进行游说，希望与他们一起将以太网标准化、规范化。

这个通用的以太网标准于1980年9月30日出台。

当时业界有两个流行的非公有网络标准令牌环网和ARCNET，在以太网大潮的冲击下他们很快萎缩并被取代。

而在此过程中，3Com也成了一个国际化的大公司。

梅特卡夫曾经开玩笑说，Jerry Saltzer为3Com的成功作出了贡献。

Saltzer在一篇与他人合著的很有影响力的论文中指出，在理论上令牌环网要比以太网优越。

受到此结论的影响，很多电脑厂商或犹豫不决或决定不把以太网接口做为机器的标准配置，这样3Com才有机会从销售以太网网卡大赚。

以太网详解1.以太网是什么?以太网(Ethernet)最早是由Xerox(施乐)公司创建的局域网组网规范，1980年DEC、Intel和Xeox三家公司联合开发了初版Ethernet规范—DIX 1.0，1982年这三家公司又推出了修改版本DIX 2.0，并将其提交给EEE 802工作组，经IEEEE成员修改并通过后，成为IEEE的正式标准，并编号为IEEE 802.3。

虽然Ethernet规范和IEEE 802.3规范并不完全相同，但一般认为Ethernet和正IEEE 802.3是兼容的。

以太网是应用最广泛的局域网技术。

根据传输速率的不同，以太网分为标准以太网(10Mbit/s)、快速以太网(100Mbis)千兆以太网(1000Mbs)和万兆以太网(10Gbit/s)，这些以太网都符合IEEE 802.3是兼容的。

2、标准以太网标准以太网是最早期的以太网，其传输速率为10Mbts，也称为传统以太网。

此种以太网的组网方式非常灵活，既可以使用粗、细缆组成总线网络，也可以使用双绞线组成星状网络，还可以同时使用同轴电缆和双绞线组成混合网络。

这些网络都符合EE8023标准，EEE8023中规定的一些传统以太网物理层标准如下。

①10 Base-2：使用细同轴电缆，最大网段长度为185m。

②10 Base-5：使用粗同轴电缆，最大网段长度为500m。

③10 Base-T：使用双纹线，最大网段长度为100m。

④10 Boad-36：使用同轴电缆，最大网段长度为3600m。

⑤10 Base-F：使用光纤，最大网段长度为2000m，传输速率为10Mb/s。

以土标准中首部的数字代表传输速率，单位为Mbis;末尾的数字代表单段网线长度(基准单位为100m);Base表示基带传输，Broad表示宽带传输。

3、快速以太网随着网络的发展和各项网络技术的普及，标准以太网技术已难以满足人们对网络数据流量和速率的需求。

1993年10月以前，人们只能选择价格昂贵、基于100Mbs光缆的FDD技术组建高标准网络，1993年10月，Grand Junction 公司推出了世界上第一台快速以太网集线器FastSwitch10/100和百兆网络接口卡Fast NIC 100，快速以太网技术正式得到应用。

以太网的解释‎以太网(EtherN‎e t)以太网最早由‎X e rox（施乐）公司创建，在1980年‎，D EC、lntel和‎X erox三‎家公司联合开‎发成为一个标‎准，以太网是应用‎最为广泛的局‎域网，包括标准的以‎太网(10Mbit‎/s)、快速以太网(100Mbi‎t/s)和10G(10Gbit‎/s)以太网，采用的是CS‎MA/CD访问控制‎法，它们都符合I‎EEE802‎.3IEEE 802.3标准它规定了包括‎物理层的连线‎、电信号和介质‎访问层协议的‎内容。

以太网是当前‎应用最普遍的‎局域网技术。

它很大程度上‎取代了其他局‎域网标准，如令牌环、FDDI和A‎R CNET。

历经100M‎以太网在上世‎纪末的飞速发‎展后，目前千兆以太‎网甚至10G‎以太网正在国‎际组织和领导‎企业的推动下‎不断拓展应用‎范围。

历史以太网技术的最初进展来‎自于施乐帕洛‎阿尔托研究中‎心的许多先锋‎技术项目中的‎一个。

人们通常认为‎以太网发明于‎1973年，当年罗伯特.梅特卡夫(Robert‎Metcal‎f e)给他PARC‎的老板写了一‎篇有关以太网‎潜力的备忘录‎。

但是梅特卡夫‎本人认为以太‎网是之后几年‎才出现的。

在1976年，梅特卡夫和他‎的助手Dav‎id Boggs发‎表了一篇名为‎《以太网：局域计算机网‎络的分布式包‎交换技术》的文章。

1979年，梅特卡夫为了‎开发个人电脑‎和局域网离开‎了施乐，成立了3Co‎m公司。

3com 对迪‎吉多, 英特尔, 和施乐进行游‎说，希望与他们一‎起将以太网标‎准化、规范化。

这个通用的以‎太网标准于1‎980年9月‎30日出台。

当时业界有两‎个流行的非公‎有网络标准令牌环网和A‎R CNET，在以太网大潮‎的冲击下他们‎很快萎缩并被‎取代。

而在此过程中‎，3Com也成‎了一个国际化‎的大公司。

梅特卡夫曾经‎开玩笑说，Jerry Saltze‎r为3Com‎的成功作出了‎贡献。

以太网概述及以太网帧格式很多人将局域网（Local Area Network，LAN）和以太网（Ethernet）混为一谈，这个误解大概是因为和其他局域网技术比较起来，以太网技术使用得是如此普遍、发展得是如此地迅速，以至于人们将"以太网"当作了"局域网"的代名词。

本节将讨论"局域网"和"以太网"二者之间的关系以及相关的一些基础知识。

1以太网概述1973年，施乐公司（Xerox）开发出了一个设备互连技术并将这项技术命名为"以太网（Ethernet）"。

Ethernet采用了总线竞争式的介质访问方法（起源于夏威夷大学在60年代研制的ALOHA网络），它的问世是局城网发展史上的一个重要里程碑。

1979年，Xerox与DEC、Intel共同起草了一份10 Mbps以太网物理层和数据链路层的规范，称为DIX（Digital、Intel、Xerox）规范-DIX 1.0。

1980年2月（美国）电气电子工程师学会（IEEE）成立了专门负责制定局域网络标准的IEEE 802委员会。

该委员会开始研究一系列局域网（LAN）和城域网（MAN）标准，这些标准统称为IEEE 802标准。

其中，IEEE 802.3对于基于总线型的局域网进行了规定（实际上IEEE 802.3标准的制定过程中参考、借鉴了很多已经实现的以太网技术）。

1982年，DIX修改并发布了自己的以太网新标准：DIX 2.0。

1983年，Novell根据初步形成的IEEE 802.3规范发布了Novell专用的以太网帧格式，常被称为802.3 原始帧格式（802.3 raw）。

1984-1985年，IEEE 802委员会公布了五项标准IEEE 802.1～IEEE 802.5。

其中，公布了两种802.3帧格式，即802.3 SAP和802.3 SNAP。

后来，IEEE 802标准被国际标准化组织ISO修订并作为国际标准，称为ISO 8802。

以太网是当今现有局域网采用的最通用的通信协议标准，组建于七十年代早期。

Ethernet(以太网）是一种传输速率为10Mbps的常用局域网（LAN）标准。

在以太网中，所有计算机被连接一条同轴电缆上，采用具有冲突检测的载波感应多处访问（CSMA/CD）方法，采用竞争机制和总线拓朴结构。

基本上，以太网由共享传输媒体，如双绞线电缆或同轴电缆和多端口集线器、网桥或交换机构成。

在星型或总线型配置结构中，集线器/交换机/网桥通过电缆使得计算机、打印机和工作站彼此之间相互连接。

以太网具有的一般特征概述如下：共享媒体：所有网络设备依次使用同一通信媒体。

广播域：需要传输的帧被发送到所有节点，但只有寻址到的节点才会接收到帧。

CSMA/CD：以太网中利用载波监听多路访问/冲突检测方法（Carrier Sense Multiple Access/Collision Detection）以防止 twp 或更多节点同时发送。

MAC 地址：媒体访问控制层的所有 Ethernet 网络接口卡（NIC）都采用48位网络地址。

这种地址全球唯一。

Ethernet 基本网络组成：共享媒体和电缆：10BaseT（双绞线），10Base-2（同轴细缆），10Base-5（同轴粗缆）。

转发器或集线器：集线器或转发器是用来接收网络设备上的大量以太网连接的一类设备。

通过某个连接的接收双方获得的数据被重新使用并发送到传输双方中所有连接设备上，以获得传输型设备。

网桥：网桥属于第二层设备，负责将网络划分为独立的冲突域获分段，达到能在同一个域/分段中维持广播及共享的目标。

网桥中包括一份涵盖所有分段和转发帧的表格，以确保分段内及其周围的通信行为正常进行。

交换机：交换机，与网桥相同，也属于第二层设备，且是一种多端口设备。

交换机所支持的功能类似于网桥，但它比网桥更具有的优势是，它可以临时将任意两个端口连接在一起。

交换机包括一个交换矩阵，通过它可以迅速连接端口或解除端口连接。

以太网工作原理
以太网是一种常用的局域网技术，用于在计算机之间传输数据。

它的工作原理基于一系列标准和协议，涉及物理层、数据链路层和网络层。

物理层是以太网中最底层的一层，它定义了电缆、连接器和信号传输规范。

通常使用双绞线作为传输介质，其中包括Cat 5、Cat 6等类型。

数据通过基带信号传输，即将1和0表示为不
同的电压。

此外，以太网还支持光纤和无线传输方式。

数据链路层负责将数据划分为各种数据帧，并在物理介质上进行传输。

每个数据帧包括目标地址、源地址和数据部分。

以太网使用MAC地址来标识设备，以确定数据帧的目标设备。

当
数据帧从一个设备传输到另一个设备时，它们会通过交换机进行传输，交换机会根据MAC地址来转发数据帧。

网络层负责将数据帧从源设备发送到目标设备。

它使用IP地
址标识设备，并通过路由器进行数据传输。

路由器根据目标
IP地址将数据帧发送到下一个网络。

当设备连接到以太网时，会通过一系列握手和配置过程进行识别和连接。

首先，设备会向局域网发送广播消息，以了解网络中的其他设备。

然后，设备会获取动态主机配置协议（DHCP）服务器分配的IP地址、子网掩码和默认网关。

一旦设备配置
完成，它就可以通过以太网与其他设备进行通信。

总结而言，以太网的工作原理涉及物理层、数据链路层和网络
层的协作。

它使用MAC地址在数据链路层进行设备识别和数据传输，使用IP地址和路由器在网络层进行数据路由。

这种基于标准和协议的工作方式使得以太网成为一种高效可靠的局域网技术。
