大工15春《电力电子技术》在线作业3答案大工15春《电力电子技术》在线作业3一、单选题（共6道试题，共30分。

）1.下列选项中不是交流电力控制电路的控制方法的是？（）A.改变电压值B.改变电流值C.不改变频率D.改变频率正确答案：D2.单相交流调压电路中，电感性负载时与电阻性负载时相比，控制角相同时，随着负载阻抗角的增大，谐波含量将会（）。

A.有所增大B.不变C.有所减少D.不定正确答案：C3.直流电动机可逆电力拖动系统能够在（）个象限运行。

A。

1B。

2C。

3D。

4正确答案：D4.升降压斩波电路中当占空比取值在下列哪个范围内时是降压？（）A。

0-0.5B。

0.5-1C。

1-1.5D。

1.5-2正确答案：A5.公共交流母线进线方式的三相交交变频电路主要用于（）容量的交流调速系统。

A.大型B.中等C.小型D.大中?正确答案：B6.当采用6脉波三相桥式整流电路时，电网频率为（）Hz 时，交-交变频电路的输出上限频率为20Hz。

A。

30B。

40C。

50D。

60?正确答案：C大工15春《电力电子手艺》在线功课32、多项选择题（共6道试题，共30分。

）1.斩波电路应用于下列哪些选项下，负载会出现反电动势？（）A.用于电子电路的供电电源B.用于拖动直流电动机C.用于带蓄电池负载D.以上均不是正确答案：BC2.下列选项中属于双端的带隔离的直流-直流变流电路的是（）。

A.半桥电路B.全桥电路C.推挽电路D.正激电路正确答案：ABC3.零电压转换PWM电路广泛用于以下哪些选项中？（）A.功率因数校正电路B。

PFCC。

DC-DC变换器D.斩波器正确答案：ABCD4.零转换PWM变换电路可分为（）。

A.零电压开关PWM电路B.零电流开关PWM电路C.零电压转换PWM电路D.零电流转换PWM电路正确答案：CD5.软开关技术的作用有（）。

A.降低开关消耗B.进步开关消耗C.降低效率D.进步效率正确答案：AD6.XXX广泛应用于下列哪些场合中？（）A.银行B.交通C.医疗设备D.工厂自动化机器正确答案：ABCD大工15春《电力电子手艺》在线功课3三、判别题（共8道试题，共40分。

电力电子技术随堂练习第一章电力二极管和晶闸管一、单选题1．晶闸管内部有（）PN结A．一个B．二个C．三个D．四个【答案：C】2. 晶闸管两端并联一个RC电路的作用是（C ）A．分流B．降压C．过电压保护D．过电流保护【答案：C】3. 普通晶闸管的通态电流（额定电流）是用电流的（）来表示的A．有效值 B．最大值 C．平均值 D．瞬时值【答案：C】4. 晶闸管在电路中的门极正向偏压（）愈好A．愈大 B．愈小 C．不变 D．0 【答案：B】二、判断题1．晶闸管串联使用时，必须注意均流问题。

（）【答案：×】2．给晶闸管加上正向阳极电压它就会导通。

（）【答案：×】3. 两个以上晶闸管串联使用，是为了解决自身额定电压偏低，不能胜任电路电压要求，而采取的一种解决方法，但必须采取均压措施。

（）【答案：√】4. 触发普通晶闸管的触发脉冲，也能触发可关断晶闸管。

（）【答案：×】5. 普通晶闸管外部有三个电极，分别是基极、发射极和集电极。

（）【答案：×】6. 只要让加在晶闸管两端的电压减小为零，晶闸管就会关断。

（）【答案：×】7. 只要给门极加上触发电压，晶闸管就导通。

（）【答案：×】第二章单相可控整流电路一、单选题1．单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差（）度A．180° B．60° C．360° D．120°【答案：A】2. 单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( ) A．90°B．120°C．150°D．180°【答案：D】3. 晶闸管可控整流电路中的控制角α减小，则输出的电压平均值会（）。

A．不变， B．增大， C．减小。

【答案：B】4. 单相半波可控整流电路输出直流电压的最大平均值等于整流前交流电压的（）倍。

A．1， B．0.5， C．0.45， D．0.9.【答案：C 】5. 单相桥式全控整流电路输出直流电压的最大平均值等于整流前交流电压的（）倍。

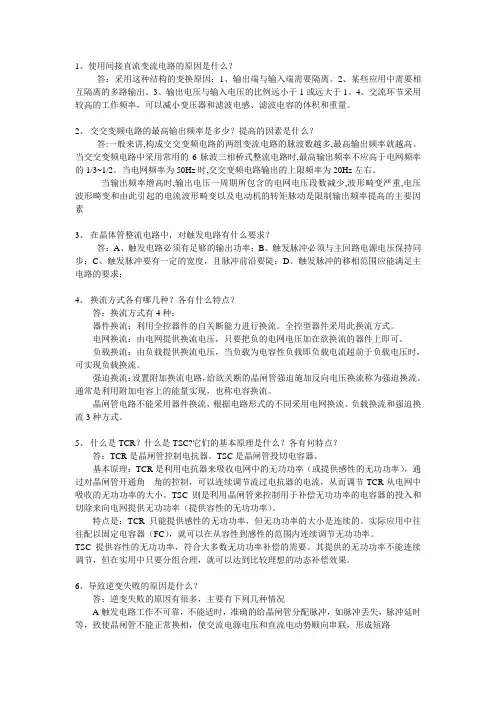

1、使用间接直流变流电路的原因是什么？答：采用这种结构的变换原因：1、输出端与输入端需要隔离。

2、某些应用中需要相互隔离的多路输出。

3、输出电压与输入电压的比例远小于1或远大于1。

4、交流环节采用较高的工作频率，可以减小变压器和滤波电感、滤波电容的体积和重量。

2、交交变频电路的最高输出频率是多少？提高的因素是什么？答:一般来讲,构成交交变频电路的两组变流电路的脉波数越多,最高输出频率就越高。

当交交变频电路中采用常用的6脉波三相桥式整流电路时,最高输出频率不应高于电网频率的1/3~1/2。

当电网频率为50Hz时,交交变频电路输出的上限频率为20Hz左右。

当输出频率增高时,输出电压一周期所包含的电网电压段数减少,波形畸变严重,电压波形畸变和由此引起的电流波形畸变以及电动机的转矩脉动是限制输出频率提高的主要因素3、在晶体管整流电路中，对触发电路有什么要求？答：A、触发电路必须有足够的输出功率；B、触发脉冲必须与主回路电源电压保持同步；C、触发脉冲要有一定的宽度，且脉冲前沿要陡；D、触发脉冲的移相范围应能满足主电路的要求；4、换流方式各有哪几种？各有什么特点？答：换流方式有4种：器件换流：利用全控器件的自关断能力进行换流。

全控型器件采用此换流方式。

电网换流：由电网提供换流电压，只要把负的电网电压加在欲换流的器件上即可。

负载换流：由负载提供换流电压，当负载为电容性负载即负载电流超前于负载电压时，可实现负载换流。

强迫换流：设置附加换流电路，给欲关断的晶闸管强迫施加反向电压换流称为强迫换流。

通常是利用附加电容上的能量实现，也称电容换流。

晶闸管电路不能采用器件换流，根据电路形式的不同采用电网换流、负载换流和强迫换流3种方式。

5、什么是TCR？什么是TSC?它们的基本原理是什么？各有何特点？答：TCR是晶闸管控制电抗器。

TSC是晶闸管投切电容器。

基本原理：TCR是利用电抗器来吸收电网中的无功功率（或提供感性的无功功率），通过对晶闸管开通角 角的控制，可以连续调节流过电抗器的电流，从而调节TCR从电网中吸收的无功功率的大小。

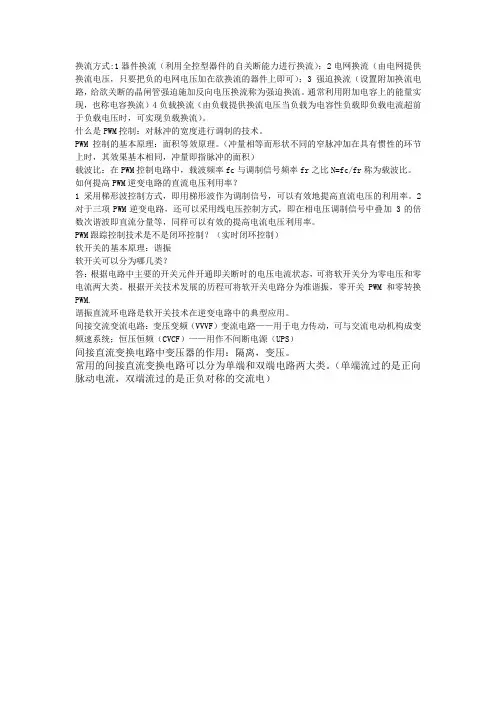

换流方式:1器件换流（利用全控型器件的自关断能力进行换流）；2电网换流（由电网提供换流电压，只要把负的电网电压加在欲换流的器件上即可）；3强迫换流（设置附加换流电路，给欲关断的晶闸管强迫施加反向电压换流称为强迫换流。

通常利用附加电容上的能量实现，也称电容换流）4负载换流（由负载提供换流电压当负载为电容性负载即负载电流超前于负载电压时，可实现负载换流）。

什么是PWM控制：对脉冲的宽度进行调制的技术。

PWM控制的基本原理：面积等效原理。

（冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同，冲量即指脉冲的面积）载波比：在PWM控制电路中，载波频率fc与调制信号频率fr之比N=fc/fr称为载波比。

如何提高PWM逆变电路的直流电压利用率？1采用梯形波控制方式，即用梯形波作为调制信号，可以有效地提高直流电压的利用率。

2对于三项PWM逆变电路，还可以采用线电压控制方式，即在相电压调制信号中叠加 3的倍数次谐波即直流分量等，同样可以有效的提高电流电压利用率。

PWM跟踪控制技术是不是闭环控制？（实时闭环控制）软开关的基本原理：谐振软开关可以分为哪几类？答：根据电路中主要的开关元件开通即关断时的电压电流状态，可将软开关分为零电压和零电流两大类。

根据开关技术发展的历程可将软开关电路分为准谐振，零开关PWM和零转换PWM.谐振直流环电路是软开关技术在逆变电路中的典型应用。

间接交流变流电路：变压变频（VVVF）变流电路——用于电力传动，可与交流电动机构成变频速系统；恒压恒频（CVCF）——用作不间断电源（UPS）间接直流变换电路中变压器的作用：隔离，变压。

常用的间接直流变换电路可以分为单端和双端电路两大类。

（单端流过的是正向脉动电流，双端流过的是正负对称的交流电）。

电力电子技术中英文词汇对照表中文英文词汇对照（按汉语拼音排序）A安全工作区 Safe Operating Area—SOAB半桥电路 Half Bridge Converter贝克箝位电路 Baker Clamping Circuit变频器Frequency Inverter变压变频 Variable V oltage Variable Frequency—VVVF并联谐振式逆变电路 Parallel-Resonant Inverter不间断电源 Uninterruptable Power Supply—UPSC场控晶闸管 Field Controlled Thyristor—FCT触发Trigger触发角Trigger Angle触发延迟角 Trigger Delay Angel磁心复位 Magnetic Core ResetD单端电路 Single End Converter单相半波可控整流电路 Single-phase Half-Wave Controlled Rectifier 单相半桥逆变电路 Single-Phase Half-Bridge Inverter单相桥式全控整流电路 Single-Phase Full-Bridge Controlled Rectifier 单相全波可控整流电路 Single-Phase Full-Wave Controlled Rectifier 单相全桥逆变电路 Single-Phase Full-Bridge Inverter导通角Conduction Angle电力半导体器件 Power Semicondutor Device电力变换 Power Conversion电力场效应晶体管 Power MOSFET电力二极管 Power Diode电力电子技术 Power Electronic Technology电力电子器件 Power Electronic Device电力电子系统 Power Electronic System电力电子学 Power Electronics电力晶体管 Giant Transistor—GTR(电流)断续模式 Discontinuous Conduction Mode—DCM电流可逆斩波电路 Current Reversible Chopper(电流)连续模式 Continuous Conduction Mode—CCM电气隔离 Electrical Isolation电网换流 Line Commutation电压(源)型逆变电路 V oltage Source Type Inverter—VSTI电流(源)型逆变电路 Current Source Type Inverter—CSTI断态(阻断状态) Off-State多重化Multiplex多重逆变电路 Multiplex Inverter多电平逆变电路 Multi-Level InverterE二次击穿 Second BreakdownF反激电路 Flyback Converter负载换流 Load CommutationG高压集成电路 High V oltage IC—HVIC功率变换技术 Power Conversion Technique功率集成电路 Power Integrated Circuit—PIC功率模块 Power Module功率因数 Power Factor—PF功率因数校正 Power Factor Correction—PFC关断Turn-off光控晶闸管 Light Triggered Thyristor—LTT规则采样法 Rule Sampling MethodH恒压恒频 Constant V oltage Constant Frequency—CVCF缓冲电路 Snubber Current环流Loop Current换流CommutationJ畸变功率 Distortion Power基波因数 Fundamental Factor集成门极换流晶闸管 Integrated Gate-Commutated Thyristor—IGCT 间接电流控制 Indirect Current control间接直流变换电路 Indirect DC-DC Converter降压斩波器 Buck Chopper,step down chopper交流电力电子开关 AC Power Electronic Switch交流电力控制 AC Power Control交流调功电路 AC Power Controller交流调压电路 AC V oltage Controller交交变频电路 AC/AC Frequency Converter静电感应晶闸管 Static Induction Thyristor—SITH静电感应晶体管 Static Induction Transistor—SIT静止无功补偿器 Static Var Compensator —SVC晶闸管Thyristor晶闸管控制电抗器 Thyristor Controlled Reaction—TCR晶闸管投切电容器 Thyristor Switched Capacitor—TSC矩阵式变频电路 Matrix Frequency Converter绝缘栅双极晶体管 Insulated-Gate Bipolar Transistor—IGBTK开通Turn-on开关电源 Switching Mode Power Supply开关损耗 Switching Loss开关噪声 Switching Noise可关断晶闸管 Gate Turn-Off Thyristor—GTO可控硅Silicon Controlled Rectifier—SCR控制电路 Control Circuit快恢复二极管 Fast Recovery Diode—FRD快恢复外延二极管 Fast Recovery Epitaxial Diode—FRED快速晶闸管 Fast Switching Thyristor—FST快速熔断器 Fast Acting FuseL零电流Zero Current零电压Zero V oltage零电压转换PWM电路 Zero V oltage Transition PWM Converter 零电压准谐振电路 ZVS Quasi-Resonant Converter零开关Zero Switching零转换Zero Transition漏感Leakage IndcutanceM脉冲宽度调制 Pulse-Width Modulation—PWMN逆变Inversion逆导晶闸管 Reverse Conducting Thyristor—RCTP普通二极管 General Purpose DiodeQ器件换流 Device Commutation强迫换流 Forced Commutation桥式可逆斩波电路 Bridge Reversible Chopper擎住效应 Latching Effect驱动电路 Driving Circuit全波整流电路 Full Wave Rectifier全桥电路 Full Bridge Converter全桥整流电路 Full Bridge RectifierR软开关Soft SwitchingS三相半波可控整流电路 Three-Phase Half-Wave Controlled Rectifier 三相桥式可控整流电路 Three-Phase Full-Bridge Controlled Rectifier 升降压斩波电路 Boost-Buck Chopper, Step Up & Down Chopper升压斩波电路 Boost Chooper,Step Up Chopper双端电路 Double End Converter双极结型晶体管 Bipolar Junction Transistor—BJT双向晶闸管 Triode AC Switch—TRIACT特定谐波消去PWM Seleted Harmonic Elimination PWM—SHEPWM 同步调制 Synchronous Modulation同步整流电路 Synchronous Rectifier通态(导通状态) On-State推挽电路 Push-Pull ConverterW位移因数 Displacement Factor无源逆变 Reactive InvertX吸收电路 Absorbe Circuit相控Phase Controlled肖特基二极管 Schottky Diode肖持基势垒二极管 Schottky Barrier Diode—SBD谐波Harmonics谐波电流总畸变率 Total Harmonic Distortion for i—THD谐振Resonation谐振直流环电路 Resonant DC LinkY异步调制 Asynchronous Modulation移相全桥电路 Phase Shift Controlled Full Bridge Converter 硬开关Hard Switching有源逆变 Regenerative InvertZ正激电路 Forward Converter正弦PWM Sinusoidal PWM—SPWM整流Rectification整流电路 Rectifier整流二极管 Rectifier Diode滞环比较方式 Hysteresis Comparison直交直电路 DC-AC-DC Converter直接电流控制 Direct Current Control直流—直流变换器 DC/DC Converter直流斩波 DC Chopping直流斩波电路 DC Chopping Circuit智能功率集成电路 Smart Power IC—SPIC智能功率模块 Intelligent Power Module—IPM中性点箝位型逆变电路 Neutral Point Clamped Inverter周波变流器 Cycloconvertor主电路Main Circuit, Power Circuit准谐振Quasi-Resonant自然采样法 Natural Sampling Method其他Boost变换器 Boost ConverterBuck变换器 Buck ConverterCuk斩波电路 Cuk ChopperMOS控制晶闸管 MOS Controlled Thyristor—MCTn次谐波电流含有率 Harmonic Ratio for In—HRInPWM跟踪控制 PWM Tracking controlPWM整流电路 PWM RectifierSepic斩波电路 Sepic ChopperZeta斩波电路 Zeta Chopper英文中文词汇对照AAbsorbe Circuit 吸收电路AC power control 交流电力控制AC Power Controller 交流调功电路AC Power Electronic Switch 交流电力电子开关AC V oltage Controller 交流调压电路AC/AC frequency Converter 交交变频电路Asynchronous Modulation 异步调制BBaker Clamping Circuit 贝克箝位电路Bipolar Junction Transistor—BJT 双极结型晶体管Boost Chooper, Step Up Chopper 升压斩波电路Boost Converter Boost变换器Boost-Buck Chopper, Step Up & Down Chopper 升降压斩波电路Bridge Reversible Chopper 桥式可逆斩波电路Buck Chopper, Step Down Chopper 降压斩波器Buck Converter Buck变换器CCommutation 换流Conduction Angle 导通角Constant V oltage Constant Frequency—CVCF 恒压恒频Continuous Conduction Mode—CCM (电流)连续模式Control Circuit 控制电路Cuk Chopper Cuk斩波电路Current Reversible Chopper 电流可逆斩波电路Current Source Type Inverter—CSTI 电流(源)型逆变电路Cycloconvertor 周波变流器DDC Chopping 直流斩波DC Chopping Circuit 直流斩波电路DC/DC Converter 直流—直流变换器DC-AC-DC Converter 直交直电路Device Commutation 器件换流Direct Current Control 直接电流控制Discontinuous Conduction Mode—DCM (电流)断续模式Displacement Factor 位移因数Distortion Power 畸变功率Double End Converter 双端电路Driving Circuit 驱动电路EElectrical Isolation 电气隔离FFast Acting Fuse 快速熔断器Fast Recovery Diode—FRD 快恢复二极管Fast Recovery Epitaxial Diode—FRED 快恢复外延二极管Fast Switching Thyristor—FST 快速晶闸管Field Controllded Thyristor—FCT 场控晶闸管Flyback Converter 反激电路Forced Commutation 强迫换流Forward Converter 正激电路Frequency Inverter 变频器Full Bridge Converter 全桥电路Full Bridge Rectifier 全桥整流电路Full Wave Rectifier 全波整流电路Fundamental Factor 基波因数GGate Turn-Off Thyristor—GTO 可关断晶闸管General Purpose Diode 普通二极管Giant Transistor—GTR 电力晶体管HHalf Bridge Conwerter 半桥电路Hard Switching 硬开关Harmonic Ratio for In—HRIn n次谐波电流含有率Harmonics 谐波High V oltage IC—HVIC 高压集成电路Hysteresis Comparison 滞环比较方式IIndirect Current control 间接电流控制Indirect DC-DC Converter 间接直流变换电路Insulated-Gate Bipolar Transistor—IGBT 绝缘栅双极晶体管Integrated Gate-Commutated Thyristor—IGCT 集成门极换流晶闸管Intelligent Power Module—IPM 智能功率模块Inversion 逆变LLatching Effect 擎住效应Leakage Indcutance 漏感Light Triggered Thyristor—LTT 光控晶闸管Line Commutation 电网换流Load Commutation 负载换流Loop Current 环流MMagnetic Core Reset 磁心复位Main Circuit, Power Circuit 主电路Matrix Frequency Converter 矩阵式变频电路MOS Controlled Thyristor—MCT MOS控制晶闸管Multi-Level Inverter 多电平逆变电路Multiplex 多重化Multiplex Inverter 多重逆变电路NNatural Sampling Method 自然采样法Neutral Point Clamped Inverter 中性点箝位型逆变电路OOff-State 断态(阻断状态)On-State 通态(导通状态)PParallel-Resonant Inverter 并联谐振式逆变电路Phase Controlled 相控Phase Shift Controlled Full Bridge Converter 移相全桥电路Power Conversion 电力变换Power Conversion Technique 交流技术Power Diode 电力二极管Power Electronic Device 电力电子器件Power Electronic System 电力电子系统Power Electronic Technology 电力电子技术Power Electronics 电力电子学Power Factor—PF 功率因数Power Factor Correction—PFC 功率因数校正Power Integrated Circuit—PIC 功率集成电路Power Module 功率模块Power MOSFET 电力场效应晶体管Power Semicondutor Device 电力半导体器件Pulse-Width Modulation—PWM 脉冲宽度调制Push-Pull Converter 推挽电路PWM Rectifier PWM整流电路PWM Tracking Control PWM跟踪控制QQuasi-Resonant 准谐振RReactive Invert 无源逆变Rectification 整流Rectifier 整流电路Rectifier Diode 整流二极管Regenerative Invert 有源逆变Resonant DC Link 谐振直流环电路Resonation 谐振Reverse Conducting Thyristor—RCT 逆导晶闸管Rule Sampling Method 规则采样法SSafe Operating Area—SOA 安全工作区Schottky Barrier Diode—SBD 肖持基势垒二极管Schottky Diode 肖特基二极管Second Breakdown 二次击穿Seleted Harmonic Elimination PWM—SHEPWM 特定谐波消去PWM Sepic Chopper Sepic斩波电路Silicon Controlled Rectifier—SCR 可控硅Single End Converter 单端电路Single-Phase Full-Bridge Controlled Rctifier 单相桥式全控整流电路Single-Phase Full-Bridge Inverter 单相全桥逆变电路Single-Phase Full-Wave Controlled Rectifier 单相全波可控整流电路Single-Phase Half-Bridge Inverter 单相半桥逆变电路Single-phase Half-Wave Controlled Rectifier 单相半波可控整流电路Sinusoidal PWM—SPWM 正弦PWMSmart Power IC—SPIC 智能功率集成电路Snubber Current 缓冲电路Soft Switching 软开关Static Induction Thyristor—SITH 静电感应晶闸管Static Induction Transistor—SIT 静电感应晶体管Static Var Compensator —SVC 静止无功补偿器Switching Loss 开关损耗Switching Mode Power Supply 开关电源Switching Noise 开关噪声Synchronous Modulation 同步调制Synchronous Rectifier 同步整流电路TThree-Phase Full-Bridge Controlled Rectifier 三相桥式可控整流电路Three-Phase Half-Wave Controlled Rectifier 三相半波可控整流电路Thyristor 晶闸管Thyristor Controlled Reaction—TCR 晶闸管控制电抗器Thyristor Switched Capacitor—TSC 晶闸管投切电容器Total Harmonic Distortion for i—THD 谐波电流总畸变率Trigger 触发Trigger Angle 触发角Trigger Delay Angel 触发延迟角Triode AC Switch—TRIAC 双向晶闸管Turn-off 关断Turn-on 开通UUninterruptable Power Supply—UPS 不间断电源VVariable V oltage Variable Frequency—VVVF 变压变频V oltage Source Type Inverter—VSTI 电压(源)型逆变电路ZZero Current 零电流Zero Switching 零开关Zero Transition 零转换Zero V oltage 零电压Zero V oltage Transition PWM Converter 零电压转换PWM电路Zeta Chopper Zeta斩波电路ZVS Quasi-Resonant Converter 零电压准谐振电路。

一、选择题1.晶闸管的伏安特性是指。

（ C ）A.阳极电压与门极电流的关系B.门极电压与门极电流的关系C.阳极电压与阳极电流的关系D.门极电压与阳极电流的关系2.可关断晶闸管的文字符号是。

（ A ）A. GTOB.GTRC.P-MOSFETD. IGBT3.下列两种电力电子器件中均属于全控型器件的是。

（ D ）A. GTO和SCRB.GTR和电力二极管C.GTR和SCRD. GTO和GTR4.单相半波可控整流电路，阻性负载，控制角α的最大移相范围是0°～。

（ D ）A.90°B.120°C.150°D.180°5. 关于有源逆变的条件，表述正确的是。

（ A ）A要有直流电动势，其极性和晶闸管的导通方向一致，其值应大于变流电路直流侧的平均电压B要有直流电动势，其极性和晶闸管的导通方向相反，其值应大于变流电路直流侧的平均电压C要有直流电动势，其极性和晶闸管的导通方向一致，其值应小于变流电路直流侧的平均电压D要有直流电动势，其极性和晶闸管的导通方向相反，其值应小于变流电路直流侧的平均电压6.升压斩波电路能使输出电压高于电源电压的关键原因是电感L储能泵升和。

（ C ）A. VD的单相导电B.开关V的通断特性C.电容C的电压保持D. 电容C的“通交隔直”性7.利用晶闸管投切电容器控制无功功率，一般采用是控制电路。

（ C ）A.交流调压控制电路B.交流调功控制电路C.交流电力电子开关D.交交变频电路8．一交流单相晶闸管调压器用作控制从220V交流电源送至电阻为2Ω，感抗为2Ω的串联负载电路的电压，则稳态时控制角移相范围是。

（ C ）A. 00~1800B. 300~1800C. 450~1800D. 600~18009.逆变电路是 。

（ B ）A.AC/DC 变换器B.DC/AC 变换器C.AC/AC 变换器D.DC/DC 变换器10.电压型逆变器，交流侧电压波形为 。
