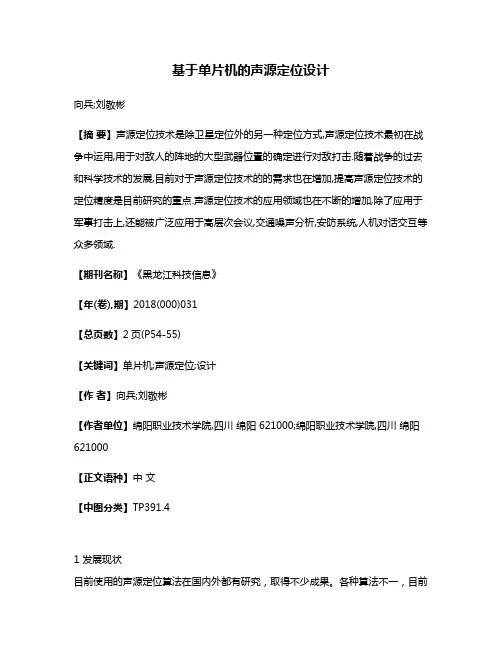

基于单片机的声源定位设计向兵;刘敬彬【摘要】声源定位技术是除卫星定位外的另一种定位方式,声源定位技术最初在战争中运用,用于对敌人的阵地的大型武器位置的确定进行对敌打击.随着战争的过去和科学技术的发展,目前对于声源定位技术的的需求也在增加,提高声源定位技术的定位精度是目前研究的重点.声源定位技术的应用领域也在不断的增加,除了应用于军事打击上,还能被广泛应用于高层次会议,交通噪声分析,安防系统,人机对话交互等众多领域.【期刊名称】《黑龙江科技信息》【年(卷),期】2018(000)031【总页数】2页(P54-55)【关键词】单片机;声源定位;设计【作者】向兵;刘敬彬【作者单位】绵阳职业技术学院,四川绵阳 621000;绵阳职业技术学院,四川绵阳621000【正文语种】中文【中图分类】TP391.41 发展现状目前使用的声源定位算法在国内外都有研究，取得不少成果。
各种算法不一，目前通用的方式是通过拾音传感器阵列定位的方法，既能实现处理单个声音信号，也能实现多个声源信号定位，目前这方面在国内是比较欠缺的，对基于该声源定位的一些应用场景也是比较缺乏。
在国内具有较大的潜在市场。
2 项目研究意义声源定位系统可用于未来的电话会议，视频会议，如果在会议室上装上声源定位系统，那我们就可基于该系统实时探测出讲述人的实时位置，通过系统控制，可调控视频摄像头始终跟着讲述人，使讲述人的画面处于图像正中间，提高会议质量，方便远程会议者能实时观看讲述人的讲演。
在最近几年通过技术的革新，性能的提升，对现代化的需要有着至关重要的作用。
其特点是：不受白天黑夜能见度的限制，其他探测器材受天气环境影响大，在复杂的气候条件下工作时出现性能不佳或者无法正常工作。
声源定位系统可以在任何天气下工作，如夜间、阴天等。
安全隐蔽性高，声源定位系统不受各种无线波的干扰且不会被其他无线电或电磁波探测到，工作安全隐蔽性较高。
不受通达条件的限制，对于激光、无线电和可见光这类探测器都需要通达的目标，探测器材和目标物体之间不能有遮挡物覆盖物，但声源定位系统可以探测遮挡物后面的声源，比如山体后面，建筑物等。
环境声学中声源定位技术研究随着工业化的进程，人们对生态环境的保护越来越重视，而环境声学技术在环境保护中发挥着非常重要的作用。
环境声学技术有很多方面，其中之一就是声源定位技术。
声源定位技术可以定位出某个环境中的声源位置，是环境声学中应用最广泛的技术之一。
一、声源定位算法声源定位算法的主要目标是确定声源位置，其实现方法很多。
算法大致分为两类：单点定位法和多点定位法。
单点定位法是指只利用单个传感器进行声源定位的算法。
这种算法由于只能测量到来波方向，因此无法实现三维测量，但在精度方面却有很高的要求。
多点定位法是指利用多个传感器对声源进行测量求取声波到达时间差的算法。
这种算法可以实现三维测量，但要求传感器摆设合理，传感器之间的传输和同步要求高。
常见的单点定位算法有：Time-Difference-of-Arrival algorithm（TDOA）、Angle-of-Arrival algorithm（AOA）、Energy Distributed algorithm（EDA）等。
而常见的多点定位算法有：阵列算法、卡尔曼滤波算法、粒子群优化算法等。
在不同的实际应用中，根据测量范围、环境、精度等不同，可以选择合适的声源定位算法。
二、声源定位应用声源定位技术在很多领域中应用广泛。
其中，船只定位和潜水器定位是应用于海洋领域的两大重要领域。
当然，它在室内定位和外场定位等领域也有很多应用。
（一）船舶定位利用声源定位技术对船只进行位置定位，在海上搜索和救援等方面具有重要意义。
为了达到高精度的位置检测，通常使用多方位定位系统来实现声源定位，比如阵列算法，同时将超声波测距、惯性测量单元和GPS结合起来实现位置监测。
在船只靠近海底时，由于声传播方式的变化，船只的定位精度可能会降低。
但是，在逆声定位中，从声源位置反过来确定声源定位，可以提高定位精度。
（二）潜水器定位海洋深度的精确测量是海洋研究的关键之一。
定位船只或在水下进行探测等作业，也需要潜水器。
基于声场再现技术的声源定位算法及实现进入数字时代，我们的生活被不断丰富，并且面临着各种崭新的技术与研究方向。
其中，声场再现技术在科技领域大放异彩。
声场再现技术的一个重要应用便是进行声源定位。
这个问题可以被简化为从音频信号中识别出声音是从哪个方向传输过来的。
声源定位是一项十分重要的技术，可以用于音响现场、语音识别等方面。
本文将从以下几方面，对基于声场再现技术的声源定位算法进行论述。
一、声场再现技术基础声场再现技术，是指在一个特定空间内对声音的传递过程进行精确的再现的一种技术。
它是在欧洲最早被提出，现已得到了广泛应用。
声场再现从最初的时候，常常是给定一些声学环境的环境参数，如房间尺寸和墙面的反射系数等，以重建一个给定的声学环境。
但是，现在人们可以通过再现声场进行声源定位及其他各种应用。
为了实现声场再现技术，需要估计产生声音的痕迹。
这可以通过麦克风阵列来实现。
二、麦克风阵列的生成麦克风阵列是由多个元素组成的麦克风集合。
麦克风阵列可以收集到更多的声音信号并准确地定位声源位置。
它的大小，形状和布局都是需要根据实际的应用环境来设计的。
麦克风阵列在采集信号时类似于人耳，可以捕获来自多个方向的声源信号，并将其权衡混合以提供更精确的声音。
由于在实际的应用中，声源往往没有成为完美的点源，因此这些麦克风元素并不是均匀分布的，而是仿照内耳在特定配置下的工作方式进行固定。
在现实世界中，人们也会受到反射和各种噪音的干扰，这些异常都在一定程度上影响着声场的再现。
三、声源定位算法对于定位算法，它必须以声学信号作为输入，并输出声源的位置信息。
声源定位算法在进行声音重现时具有关键作用。
关于声源定位，目前存在许多算法，其中最常见的是基于泰勒级数的方法。
这种算法建立在在波源周围进行泰勒级数展开的基础上，它构造了声音传播的波束，通过对定向图的分析来获得声源位置信息。
相比于其他算法，泰勒级数方法的优点是实现简单、计算方便，对种类不同、大量的声源定位有很好的效果。
![[声音定位系统]声音定位系统设计](https://img.taocdn.com/s1/m/0775c7d2ba4cf7ec4afe04a1b0717fd5360cb20c.png)
[声音定位系统]声音定位系统设计篇一: 声音定位系统设计I声音定位系统设计摘要从GPS到手机定位，定位系统在我们的日常生活中越来越重要。
［］声音定位，即确定声源在空间中的位置，其在地质勘探、人员搜救、目标跟踪等方面有着广泛的应用。
现在已将声音定位应用在可视电话、视频会议等系统中。
本系统由两部分组成。
声源模块是用单片机产生一个音频信号，该信号用三极管进行放大后输入到扬声器作为声源；接收模块使用麦克风进行接收，然后对接收的信号经过放大，接着经过带通滤波，去除周围环境的噪声，滤波后的信号正好是扬声器发出的声音信号。
声源定位是通过对四个拾音器接收到信号的时间先后进行处理，经过一套比较完善的算法可得声源的坐标，即可进行声源定位，最后将声源的具体坐标显示在液晶屏上。
设计完成后，进行了整体测试，基本能够达到设计要求。
关键词：定位，时间差，滤波，设计IIDesign of Sound Positioning SystemABSTRACTFrom the GPS to the phone positioning, positioning system in our daily life plays an increasingly important role. Sound localization, that determines sound source position in space, and its geological exploration, search and rescue personnel, target tracking, and so has a wide range of applications. Now sound positioning has been applying in video telephony, video conferencing systems.This system is to use MCU produce a audio signal, which is amplified by the transistor input to the speaker as the sound source. Receiving section for receiving the microphone, the first of the received signal after amplification and then through a band-pass filter, remove ambient noise, the filtered signal just beep emitted sound signal. Sound source localization is achieved by the four pickups have received the signal processing time, through a more perfect sound source algorithm can be obtained coordinates to the sound source localization. Finally, the sound source the specific coordinates displayed on the LCD screen.After the completion of the design, has carried on the overall test, basic can meet the requirements.KEY WORDS: positioning, time gap, filtering, designIII目录摘要................................................................................................................ .. (I)ABSTRACT ................................................................................................ . (II)1 绪论................................................................................................................ (1)1.1 课题研究背景及意义 (1)1.2 国内外研究现状 (1)1.3 设计任务................................................................................................................ (2)2 定位分类及原理................................................................................................................ . (4)2.1 定位系统的概述 (4)2.2 常用定位技术介绍 (5)2.2.1 GPS定位系统 (5)2.2.2 TDOA技术 (5)2.2.3 时差定位技术的优势 (9)2.3 本章小结................................................................................................................ (9)3 总体设计方案................................................................................................................ (10)3.1 系统方案论证............................................................................................................103.1.1 信源模块 (10)3.1.2 声音接收模块 (10)3.1.3 滤波模块 (11)3.1.4 信号处理模块 (11)3.1.5 数据显示模块 (11)3.2 系统总体设计............................................................................................................113.3 本章小结................................................................................................................ . (12)4 硬件设计................................................................................................................ .. (13)4.1 声响模块电路的设计 (13)4.2 声音接收放大电路设计 (13)4.2.1 LM358芯片资料 (13)4.2.2 信号接收与放大电路 (14)4.3 选频电路设计............................................................................................................144.3.1 LM567选频电路资料 (14)4.3.2 选频电路 (15)4.4 显示电路设计............................................................................................................164.4.1 1602 ............................................................................................................. (16)4.4.2 显示电路 (17)IV4.5 本章小结................................................................................................................ . (18)5 软件设计................................................................................................................ .. (19)5.1 声源模块软件设计 (19)5.1.1 声源模块软件流程图 (19)5.1.2 声源模块参数计算 (19)5.2 数据处理及控制显示 (21)5.2.1 1602的指令说明及时序 (21)5.2.2 数据获得与处理的原理 (23)5.2.3 软件流程图 (24)6 总结与展望................................................................................................................ . (26)6.1 设计总结................................................................................................................ . (26)6.2 设计展望................................................................................................................ .... 26 致谢........................................................................................................ 错误！未定义书签。
声源定位算法及实现声源定位算法大致可以分为传统方法和深度学习方法两种。
其中，传统方法主要基于声音在麦克风阵列中的时延差（Time Difference of Arrival, TDOA）或协方差矩阵分析来估计声源位置。
而深度学习方法则利用深度神经网络来学习声音特征，进而实现声源定位。
传统的声源定位算法中，最常用的方法是通过计算声波在不同麦克风之间的延迟差来确定声源位置。
这种方法称为时延差法。
具体步骤如下：1.首先，需要设置一个麦克风阵列，通常是线性阵列或圆形阵列。
2.然后，从各个麦克风收集到的声音信号通过时域差异检测（如互相关法或差分法）计算得到时延差。
3.接下来，根据时延差计算声源方向。
一种常用的方法是通过计算声源在麦克风阵列中的波前形成来确定声源位置。
除了时延差法，协方差矩阵分析也是常用的声源定位方法之一、该方法通过计算麦克风阵列中各麦克风间的协方差矩阵来估计声源位置。
具体步骤如下：1.首先，将收集到的声音信号通过时域差异检测计算得到时延差。
2.然后，利用时延差计算麦克风间的协方差矩阵。
3.最后，根据协方差矩阵的特征值和特征向量分析来确定声源位置。
深度学习方法是近年来发展起来的一种声源定位算法。
这种方法通过使用神经网络来学习声音特征，并根据这些特征来估计声源位置。
深度学习方法具有以下几个步骤：1.首先，需要准备一个具有标注声源位置的训练数据集。
该数据集由多个声音信号和对应的声源位置组成。
2.然后，将声音信号输入到深度神经网络中，并训练网络来学习声音特征。
训练过程通常使用反向传播算法来更新网络权重。
3.最后，通过输入未知声音信号到训练好的神经网络中，利用网络输出的特征来估计声源位置。
声源定位算法的实现可以使用多种编程语言和工具。
例如，可以使用Python语言结合相关的音频处理库（如Librosa、PyAudio）来实现传统声源定位算法。
对于深度学习方法，可以使用深度学习框架（如TensorFlow、PyTorch）来实现。

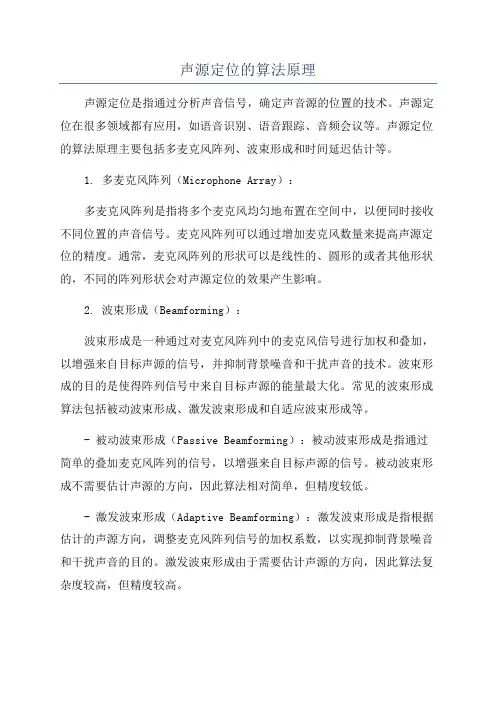

声源定位的算法原理声源定位是指通过分析声音信号，确定声音源的位置的技术。
声源定位在很多领域都有应用，如语音识别、语音跟踪、音频会议等。
声源定位的算法原理主要包括多麦克风阵列、波束形成和时间延迟估计等。
1. 多麦克风阵列（Microphone Array）：多麦克风阵列是指将多个麦克风均匀地布置在空间中，以便同时接收不同位置的声音信号。
麦克风阵列可以通过增加麦克风数量来提高声源定位的精度。
通常，麦克风阵列的形状可以是线性的、圆形的或者其他形状的，不同的阵列形状会对声源定位的效果产生影响。
2. 波束形成（Beamforming）：波束形成是一种通过对麦克风阵列中的麦克风信号进行加权和叠加，以增强来自目标声源的信号，并抑制背景噪音和干扰声音的技术。
波束形成的目的是使得阵列信号中来自目标声源的能量最大化。
常见的波束形成算法包括被动波束形成、激发波束形成和自适应波束形成等。
- 被动波束形成（Passive Beamforming）：被动波束形成是指通过简单的叠加麦克风阵列的信号，以增强来自目标声源的信号。
被动波束形成不需要估计声源的方向，因此算法相对简单，但精度较低。
- 激发波束形成（Adaptive Beamforming）：激发波束形成是指根据估计的声源方向，调整麦克风阵列信号的加权系数，以实现抑制背景噪音和干扰声音的目的。
激发波束形成由于需要估计声源的方向，因此算法复杂度较高，但精度较高。
- 自适应波束形成（Adaptive Beamforming）：自适应波束形成是指根据实时接收的信号和背景噪音的统计特性，自适应地调整麦克风阵列的加权系数，以实现最优波束形成。
自适应波束形成利用信号处理算法来估计加权系数，从而抑制干扰声音和背景噪音。
3. 时间延迟估计（Time Delay Estimation）：时间延迟估计是指通过分析麦克风阵列中不同麦克风接收到的信号之间的时间差，来估计声源的方向。
常见的时间延迟估计算法包括互相关法、基于延迟和和互相关法、最大似然估计法等。
声源定位的算法原理声源定位算法是通过分析和处理音频信号，确定声源的位置或方向。
常见的声源定位算法包括交叉相关法、泛音法、多麦克风阵列法等。
下面将详细介绍这些算法的原理。
1.交叉相关法：交叉相关法是一种经典的声源定位算法。
它基于两个麦克风之间的时间差（Time Difference of Arrival，简称TDOA）来确定声源的位置。
首先，通过两个麦克风接收到的声音信号计算出它们的自相关函数。
然后，两个自相关函数进行互相关运算，得到互相关函数。
根据互相关函数的峰值位置，可以通过时间差来确定声源的方向。
具体步骤如下：-麦克风接收到的声音信号进行滤波和采样。
-计算出两个麦克风的自相关函数。
-对两个自相关函数进行互相关运算，得到互相关函数。
-找到互相关函数的峰值位置，根据时间差计算声源的方向。
2.泛音法：泛音法是一种利用声音的频率特征来确定声源方向的算法。
声音在传播过程中会发生多次反射，形成泛音。
这些泛音在不同位置的麦克风上的相对振幅会发生变化。
通过分析不同麦克风上的频率响应，可以确定声源的位置。
具体步骤如下：-通过多个麦克风接收到的声音信号计算频谱。
-分析不同麦克风上的频谱，在频域上找到波峰位置。
3.多麦克风阵列法：多麦克风阵列法是一种基于信号处理技术的声源定位算法。
它利用多个麦克风接收到的声音信号之间的差异来确定声源的方位。
通过利用阵列中的多个麦克风之间的时延差、振幅差和相位差等信息，可以实现高精度的声源定位。
-设置一个具有多个麦克风的阵列。
-同时接收到来自不同麦克风的声音信号，并利用信号处理技术进行预处理。
-通过计算麦克风之间的时延差、振幅差和相位差等信息，确定声源的位置。
声源定位算法在很多领域都有广泛的应用，如语音识别、视频会议、智能家居等。
通过对声音信号的分析和处理，可以准确地确定声源的位置和方位，为人们提供更多便利和服务。

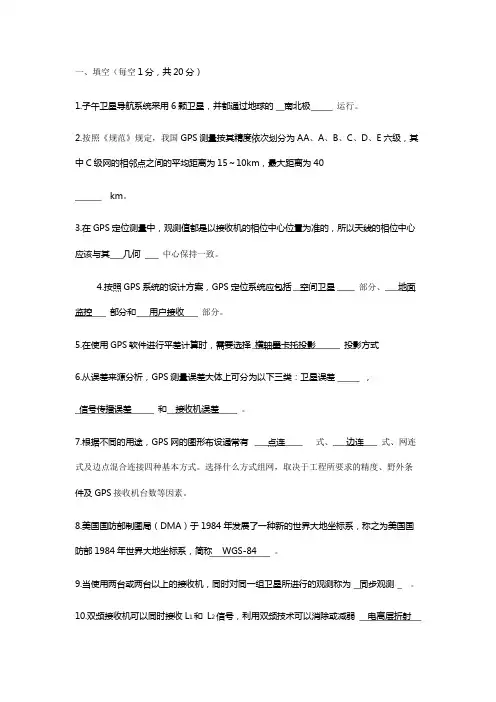

一、填空（每空1分，共20分）1.子午卫星导航系统采用6颗卫星，并都通过地球的南北极运行。
2.按照《规范》规定，我国GPS测量按其精度依次划分为AA、A、B、C、D、E六级，其中C级网的相邻点之间的平均距离为15～10km，最大距离为40km。
3.在GPS定位测量中，观测值都是以接收机的相位中心位置为准的，所以天线的相位中心应该与其几何中心保持一致。
4.按照GPS系统的设计方案，GPS定位系统应包括空间卫星部分、地面监控部分和用户接收部分。
5.在使用GPS软件进行平差计算时，需要选择横轴墨卡托投影投影方式6.从误差来源分析，GPS测量误差大体上可分为以下三类：卫星误差，信号传播误差和接收机误差。
7.根据不同的用途，GPS网的图形布设通常有点连式、边连式、网连式及边点混合连接四种基本方式。
选择什么方式组网，取决于工程所要求的精度、野外条件及GPS接收机台数等因素。
8.美国国防部制图局（DMA）于1984年发展了一种新的世界大地坐标系，称之为美国国防部1984年世界大地坐标系，简称WGS-84。
9.当使用两台或两台以上的接收机，同时对同一组卫星所进行的观测称为同步观测。
10.双频接收机可以同时接收L1和L2信号，利用双频技术可以消除或减弱电离层折射对观测量的影响，所以定位精度较高，基线长度不受限制，所以作业效率较高。
11.在定位工作中，可能由于卫星信号被暂时阻挡，或受到外界干扰影响，引起卫星跟踪的暂时中断，使计数器无法累积计数，这种现象叫整周跳变。
12.PDOP代表空间位置图形强度因子13.GPS工作卫星的主体呈圆柱形，整体在轨重量为843.68㎏，它的设计寿命为7.5年，事实上所有GPS工作卫星均能超过该设计寿命而正常工作。
14.用GPS定位的方法大致有四类：多普勒法、伪距法、射电干涉测量法、载波相位测量法。
目前在测量工作中应用的主要方法是静态定位中的伪距法和载波相位测量法。
15.在接收机和卫星间求二次差，可消去两测站接收机的相对钟差改正。

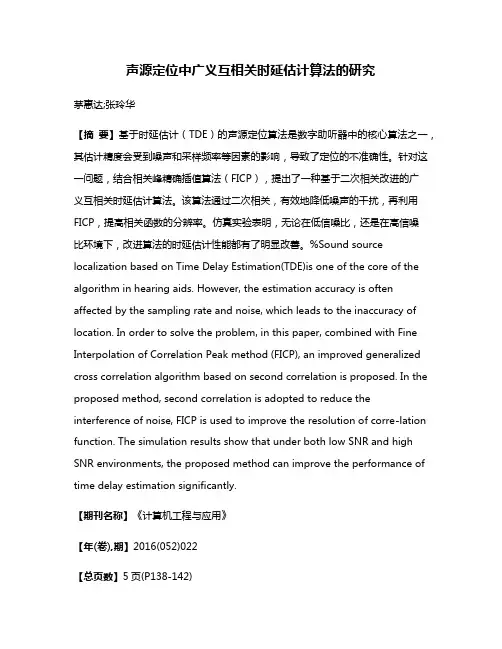

声源定位中广义互相关时延估计算法的研究茅惠达;张玲华【摘要】基于时延估计（TDE）的声源定位算法是数字助听器中的核心算法之一，其估计精度会受到噪声和采样频率等因素的影响，导致了定位的不准确性。
针对这一问题，结合相关峰精确插值算法（FICP），提出了一种基于二次相关改进的广义互相关时延估计算法。
该算法通过二次相关，有效地降低噪声的干扰，再利用FICP，提高相关函数的分辨率。
仿真实验表明，无论在低信噪比，还是在高信噪比环境下，改进算法的时延估计性能都有了明显改善。
%Sound source localization based on Time Delay Estimation(TDE)is one of the core of the algorithm in hearing aids. However, the estimation accuracy is often affected by the sampling rate and noise, which leads to the inaccuracy of location. In order to solve the problem, in this paper, combined with Fine Interpolation of Correlation Peak method (FICP), an improved generalized cross correlation algorithm based on second correlation is proposed. In the proposed method, second correlation is adopted to reduce the interference of noise, FICP is used to improve the resolution of corre-lation function. The simulation results show that under both low SNR and high SNR environments, the proposed method can improve the performance of time delay estimation significantly.【期刊名称】《计算机工程与应用》【年(卷),期】2016(052)022【总页数】5页(P138-142)【关键词】时延估计;广义互相关;二次相关;相关峰精确插值【作者】茅惠达;张玲华【作者单位】南京邮电大学通信与信息工程学院，南京 210003;南京邮电大学通信与信息工程学院，南京 210003【正文语种】中文【中图分类】TP391MAO Huida,ZHANG Linghua.Computer Engineering andApplications,2016,52（22）：138-142.声源定位技术是数字助听器中的一项关键技术，它利用麦克风阵列对声音信号进行采集，并通过对采集到的信号进行处理从而得到声源位置。
声源定位与追踪算法研究声源定位与追踪算法是指利用传感器技术和信号处理技术来确定声音的产生位置并实时追踪声音的移动轨迹。
在智能音频处理、音频增强、语音识别、语音合成、无线麦克风网络等领域中，声源定位与追踪算法扮演着重要的角色。
随着技术的进步和应用场景的不断扩大，声源定位与追踪算法也得到了快速的发展。
本文将从传感器选择、声源定位算法和声源追踪算法三个方面进行探讨。
首先，传感器选择是声源定位与追踪算法的基础。
常用的传感器有阵列麦克风和摄像头。
阵列麦克风是一种将多个麦克风组合成一个整体的设备。
通过采集声音在不同麦克风之间的时间差和振幅差，可以计算出声源的位置信息。
摄像头则是通过图像处理算法分析场景中的移动物体来实现声源的定位与追踪。
在实际应用中，根据不同场景和需求选择合适的传感器非常重要。
其次，声源定位算法是确定声源位置的关键。
常见的声源定位算法包括互相关法、波束形成法、最小二乘法等。
互相关法是一种通过计算麦克风信号之间的互相关系数来估计声源位置的方法。
波束形成法则是将多个麦克风的信号加权相加，形成一个指向声源的波束。
最小二乘法是通过最小化声源位置与各个麦克风之间的残差平方和来估计声源位置。
尽管这些算法在实现原理上有所不同，但都能够准确地估计声源位置，并在实际应用中取得了良好的效果。
最后，声源追踪算法是实时跟踪声源移动的关键。
常见的声源追踪算法包括卡尔曼滤波算法、粒子滤波算法等。
卡尔曼滤波算法是利用状态方程和观测方程来对声源位置进行预测和修正的方法。
粒子滤波算法则是通过利用一组随机粒子来近似表达参数的概率分布，从而实现对声源位置的估计和跟踪。
声源追踪算法能够在实时变化的环境中实时地跟踪声源的位置，为后续的音频处理和分析提供了重要的数据基础。
总结起来，声源定位与追踪算法是利用传感器技术和信号处理技术来确定声音的产生位置并实时追踪声音的移动轨迹。
在传感器选择、声源定位算法和声源追踪算法三个方面进行研究和探索，可以为智能音频处理、音频增强、语音识别、语音合成、无线麦克风网络等领域的应用提供技术支持。
声源定位相关算法声源定位算法是指通过分析声音在不同麦克风之间的时差、幅度差或频率差等信息，来确定声源在空间中的位置。
声源定位算法在许多领域中都有广泛应用，例如音频信号处理、声纹识别和智能音箱等。
1.交叉关联法（Cross-Correlation Method）交叉关联法是一种常用的声源定位方法，通过计算不同麦克风间的互相关函数来确定声源的到达时间差。
该方法基于声波在不同麦克风之间传播的时间差与声源到麦克风之间的距离成正比的关系。
通过求取互相关函数的峰值，可以确定声源相对于麦克风阵列的方向。
2.泛音延迟测量法（Time Delay Estimation by Harmonics）泛音延迟测量法是一种基于声音的频率特性的声源定位方法。
该方法利用声源的泛音频谱以及不同麦克风间的时差关系，通过对声音信号进行频谱分析和时频域处理，可以确定声源的到达时间差，进而确定声源的方向。
3.声强级差法（Interaural Level Difference）声强级差法是一种基于声音的幅度特性的声源定位方法。
该方法当声源位于一侧时，会产生一个方向性响应，而声强级差则会随着声源角度的变化而变化。
通过计算不同麦克风的声压级差，可以确定声源的方向。
4.搭配卡尔曼滤波的定位算法（Kalman Filter-based Localization Algorithm）搭配卡尔曼滤波的定位算法是一种基于状态估计的声源定位方法，可以用来估计声源的位置和速度。
该方法结合了声音传播模型和测量模型，通过初始位置和速度的估计以及麦克风阵列的测量信息，通过递推的方式对声源的位置和速度进行估计。
5.分束技术（Beamforming Technique）分束技术是一种基于声音波前的声源定位方法。
该方法利用多个麦克风的信号相位差，通过调整麦克风阵列的权重系数，可以实现声源的定向接收和抑制噪声的目的。
分束技术可以用于提高声源定位的准确性和鲁棒性。
除了上述几种常见的声源定位算法，还有一些其他的方法和改进技术，例如多麦克风阵列的布置优化、噪声环境下的声源定位方法、深度学习在声源定位中的应用等。
声源定位的方法原理
声源定位的方法主要有三种：时间差法、幅度比差法和频率倒谱法。
1. 时间差法：时间差法是通过比较声波到达不同麦克风的时间差来确定声源的方向。
当声波到达两个麦克风时，由于声速恒定，声波离麦克风越近，到达的时间越早。
通过测量时间差，利用声速和麦克风之间的距离，可以计算声源到麦克风的方向。
2. 幅度比差法：幅度比差法是通过比较声波到达不同麦克风的幅度差来确定声源的方向。
声源在传播过程中，声波的能量会随着距离的增加而减弱，到达不同麦克风时幅度不同。
通过计算幅度差，可以确定声源的方向。
3. 频率倒谱法：频率倒谱法是通过分析声音的频率特征来确定声源的方向。
声波在传播过程中，会与周围环境产生反射、散射等效应，导致频谱特征发生变化。
通过对声波的频谱特征进行分析，可以识别出声源的方向。
频率倒谱法通常结合机器学习算法来实现声源定位。
这些方法都是在多个麦克风或传感器的协同作用下实现声源定位的，通过测量不同麦克风或传感器到达声源的时间、幅度或频率特征，利用数学模型和信号处理算法来确定声源的方向。
基于LabVIEW的双麦克风实时声源定位系统引言声源定位是一项重要的技术，在许多领域都有着广泛的应用，比如音频处理、通信、智能机器人等。
基于LabVIEW的双麦克风实时声源定位系统是利用计算机软件和硬件相结合的技术，可以实时对声源进行定位和跟踪，为用户提供了一个高效、灵活的解决方案。
本文将介绍该系统的原理、设计和实现过程。
一、系统原理1.声音传感器该系统利用了双麦克风进行声源定位。
常见的麦克风类型有动态麦克风和电容麦克风，它们能够将声音转换为电信号，并传输给计算机进行处理。
双麦克风系统能够通过声音到达时间差来实现声源定位，根据声音到达时间差和双麦克风的位置关系，可以计算出声源的方向。
2.声音信号处理在系统中，通过声音信号处理模块对采集的声音信号进行处理，首先进行声音信号的前端处理，包括声音的采集、滤波和增益控制等；然后通过信号处理算法，计算出声音的到达时间差，并将时间差数据传输给LabVIEW软件。
bVIEW软件设计利用LabVIEW软件开发实时声源定位系统。
LabVIEW是一种基于图形化编程环境的软件工具，具有直观、灵活、易用等特点。
在LabVIEW中，开发人员可以通过简单的拖拽和连接操作，构建出功能强大的实时声源定位系统。
4.声源定位算法系统采用了多种声源定位算法，包括互相关算法、波束成形算法、最小二乘法等，通过分析、对比和优化算法，提高了声源定位的准确性和稳定性。
系统还实现了声源跟踪算法，能够追踪移动声源的位置。
二、系统设计1.硬件设计硬件设计主要包括麦克风传感器、模拟数字转换器(ADC)和信号处理模块。
麦克风传感器用于采集声音信号，将模拟信号转换为数字信号；ADC模块负责将数字信号传输给信号处理模块，进行信号处理和算法计算。
软件设计是整个系统的核心部分，主要包括LabVIEW程序设计和声源定位算法。
LabVIEW程序设计包括图形界面设计、数据采集和处理模块设计等；声源定位算法包括声音信号处理、时间差计算和声源方向估计等。
在声源定位的算法中，系统提供了四种算法，它们是：
1.归一（化）正方形（阵）[1]，
2.平面正方形[1]，
3.任意三角形[1]，
4.修正三角形算法[2]。
【1】归一正方形算法
如图，传感器阵列采用正方形，传感器的位置坐标为（L，L），（-L，L），（-L，-L），（L，-L）。
则声源位置（x，y）可由下式算出（式中2L为正方阵的边长，Δt1，Δt2，Δt3分别为传感器2，3，4相对于1的时差，c是传播速度）：
【2】平面正方形算法
如图，正方形排列由x和y轴的传感器对组成，位置坐标为S0=(0，L), S1= (-L，0), S2= (0，-L), S3= (L，0);2L是传感器对的距离。
这时声源位置（x，y）可由下式算出（C是传播速度）：
【3】任意平面三角形算法如图，设传感器阵列的坐标分别为S0=（X0，Y0）=（0，0），S1=（X1，Y1），S2=（X2，Y2）。
接收到的时差分别是0，Δt1，Δt2。
声源位于（X，Y）或（r，θ），分别是直角或极坐标表示。
声波的传播速度是C。
令Δ1=CΔt1，Δ2=CΔt2，
A=X2(X12+Y12-Δ12)-X1(X22+Y22-Δ22)，
B=Y2(X12+Y12-Δ12)-Y1(X22+Y22-Δ22)，
D=Δ1(X22+Y22-Δ22)-Δ2(X12+Y12-Δ12)，
Φ=tg-1B/A，
这时声源位置可由极坐标（r，θ）的形式给出：
【4】修正三角形算法
以任意三角形算法为基础，增加一个传感器S3=（X3，Y3），并设测得的时差为Δt3。
在【3】中传播速度C是给定的。
现给C一个变化范围（C-ΔC，C+ΔC），且给定速度步长δ。
这样，每种速度C+nδ（n=±1，±2，…），均可由三角形算法得到一个声源位置（xn，yn），在这些侯选位置中，真实声源应当满足：
由此，不仅可以确定最佳的声源位置，而且可以获得信号的传播速度解。
注: [1]详细讨论见Tobias A. Non-Destructive Testing, 1976,(2):9-12
或袁振明马羽宽何泽云，《声发射原理及其应用》，北京:机械工业出版社1985。
[2] 详细讨论见饶宇王成云梁家惠，声发射源定位教学实验系统，《第八届全国声发射学术研讨会论文集》（1999.6）167～171。
[索引] [概述] [GPS算法说明]
GPS模拟实验和声源定位不同，其模拟源（“导航卫星”）即发送换能器的位置是已知的，而接收换能器（“用户接收机”）的位置待求。
为书写方便，用下标i表示第i个“卫星”的空间坐标（Xi，Yi）和“用户” 接收到它发出信号的传播时间（ti），用（X，Y）表示“用户接收机”位置。
于是：
（X i-X）2+（Y i-Y）2－C2t i2 = 0（i=1，2，…,n）（2）当n大于3时，可由最小二乘法导出(X,Y)的最佳值,它们应满足：
F(X,Y,C)=∑[(X i-X)2+(Y i-Y)2－C2t i2]2 = min （3）由此可获得X，Y ，C应满足的一组代数方程：
这是一个三元的非线性代数方程组，可通过计算方法（例如迭代法）求得数值解。
如果声速C已知，获得的将是一组二元代数方程；若C未知，而且需要考虑钟差修正（发送换能器发出声脉冲的时间不能严格确定），则获得的是一组四元代数方程（n>4）。
本系统软件没有提供具体的程序和结果显示。
[索引] [声源定位的算法说明] [操作说明]。
