环境与设备监控系统(BAS)

地铁车站 BAS系统的组成和功能及维护管理摘要：BAS环境及设备监控系统主要用于对地铁站机电装置进行集中监控和控制，从而实现生态调控和节能。

一旦发生火灾，环境和设备监控系统将绑定到自动火灾报警系统命令转换相关机电装置进入应急运行模式，从而帮助相关人员疏散灭火。

关键词：地铁车站BAS系统；组成；功能；维护管理；前言：过去地铁运营管理、供水、空调、定向、照明以及电梯等。

主要的机电装置，以人工形式控制，只有个别的自动化设计装置，也就是说，不管设计系统如何，都没有一套通用的。

过去，控制系统比较薄弱，需要相当多的人工操作，执行速度缓慢，系统没有完全自动化。

地铁（BAS）环境及设备监察系统的发展，在一定程度上缩短了维修人员的巡视时间，从而大大提高了工作效率；此外，一旦发生意外，有关的救援系统可能会在第一时间作出反应。

一、地铁车站BAS系统组成1.通风电控设备。

地铁站通风设备中有可编程端口控制器系统和地铁站通信系统.地铁A端和B端的通风空调供电系统中安装了PLC系统，它们主要由可编程控制器的主站和远程I/O站组成。

PLC系统的端部A端的PLC系统包含多个功能模块：电源模块、处理器模块、冗余模块、控制网络模块和以太网模块。

通过处理器控制程序实现模块，控制网络模块实现与硬件主网络的网络通信，冗余模块实现上下货架的设备节约，以太网模块提供与上系统的连接，这些模块相互作用，实现了地铁BAS A系统的端口功能。

PLC系统的端部B端可编程控制系统包含有机器电源的设备、处理器控制网络模块、冗余控制器、控制网络模块，通过上述模块实现了设备主网络之间的通信，实现了控制程序，并连接到A端的PLC系统，对这两种设备进行联合控制。

通信手段。

地铁通风空调控制舱内安装了相应的通信接口，可满足地铁内部信息的方便，第一，确保通讯系统能接收设备运作状况的资料，第二，确保地铁通讯系统本身运作畅顺。

本配置系统内置以太网PLC处理器调谐模块、网络控制器、远程I/O、低压系统智能通信。

浅析地铁环境与设备监控系统摘要：近年来，随着我国城市化进程的不断推进，地铁站的建设也在逐渐加快，在这一过程中就要注重地铁环境与设备监控系统的建设，对地铁站及地下q区域等做好整体监控，包括通风空调系统、给排水系统、电梯系统以及照明电源系统等，在地铁站管理当中起到了非常重要的作用关键词；地铁环境；设备监控；监控系统引言随着我国地铁建设需求越来越广，人们也更注重地铁环境及其安全性，而地铁站本身又拥有着较为复杂的机电设备，因此就要做好地铁环境的安全控制。

在这一过程中可以采用设备监控系统来对地铁环境进行监控，包括地铁站的给排水、通风、电梯、照明等整体设备，实现自动化监控和管理，也要包括应急报警等模式，能够最大限度的提高地铁站的安全水平，保证人们的生命财产安全。

一地铁环境与设备监控系统概述随着城市的快速发展，地铁建设成为城市内主要的交通运行方式，其具有速度快、时间准、环境高、安全高等优点，被人们所广泛接受。

但由于地铁站本身具备较多的机械化设备，容易存在一些问题，就需要对地铁环境进行时刻的监控，以避免发生较为严重的事故，为人们提供一个更加安全舒适的地铁环境。

地铁环境与设备监控系统也被称为BAS，其主要包括地铁站内的各种设施系统，比如隧道照明系统、给排水系统、导向系统以及各种安全设备的运行和管理，这些都是维持地铁正常运行的关键所在，因此需要相关人员注重地铁环境与设备监控系统的应用。

同时由于地铁地下环境比较复杂，再进行相应设备或线路的检测维修时比较困难，而配合地铁环境与设备监控系统，能够大大方便地铁地下设备的检修和养护。

就目前情况来看，大多数地铁环境与设备监控系统一般采用PLC作为控制器，其具备响应速度快，可靠性强的特点，被广泛应用于地铁站监控系统中。

二地铁环境与设备系统硬件安全管理在地铁环境与设备系统硬件安全管理中，因其结构比较复杂，所包括系统比较多，比如给排水系统，通风空调系统等，需要结合实际的情况来进行分析了解及具体分布措施，就目前情况来看，大多数地铁公司在进行硬件管理时缺少相应的规范性，导致其工作人员工作状态比较随意，没有严格的记录相应的登录信息，存在一定的安全隐患。

地铁工程环境与设备监控BAS系统总承包项目设备安装及调试技术要求 (一)地铁工程环境与设备监控BAS系统总承包项目设备安装及调试技术要求地铁工程环境与设备监控BAS系统总承包项目设备安装及调试技术要求是一个关键性的问题，对于项目的成败具有重要影响力。

本文将就该项目设备安装及调试技术要求进行讲解，并且从不同的方面来分析该问题，从而达到更好的理解和应用。

一、安装技术要求1. 设备安装要求：根据具体的设备型号和现场实际情况，制定适合的安装方案，对于设备的各个部件进行涵盖式的安装，以及按要求进行引线和绝缘。

2. 线路布置要求: 为了保证线路稳定性，避免电磁干扰，线路必须按照设计方案进行布置。

3. 安装质量: 确保每个设备的安装质量符合国家和行业规范所要求的标准。

二、调试技术要求1. 调试前的准备：在进行调试前，项目经理需要对设备以及线路进行全面检查，并且集中注意力对于电源线路的绝缘和连接是否牢固，以及焊接质量是否高。

2. 调试顺序：基于不同设备及其不同的功能，按照约定的顺序及要求进行调试。

在调试的过程中应该注意参数的精度，尤其是对于使用PLC 控制的系统设备。

3. 调试结束后的测试：调试结束后必须对于整个系统进行测试验证，以确保该监控系统功能正常。

四、设备实施标准1. 技术标准：该监控系统必须符合国家有关技术标准的规定，如“城市轨道交通工程施工技术规范”、“城市轨道交通信号调度规则”等。

2. 安全标准：监控系统的安全标准也非常重要。

对于地铁工程来说，监控系统应遵守一般安全、防火和防爆规定。

同时还应制定安全作业管理制度和技术安全作业书。

3. 设计标准：监控系统还必须符合设计标准。

同时，在重要设备的实现过程中，还需要与相关工程单位进行协调和反馈，确保实现符合要求，并且做好技术文件的备案和整理工作。

综上所述，地铁工程环境与设备监控BAS系统总承包项目设备安装及调试技术要求是该项目成功实施的重要保障。

如今，随着城市化的不断发展，中国地铁建设就越来越重要。

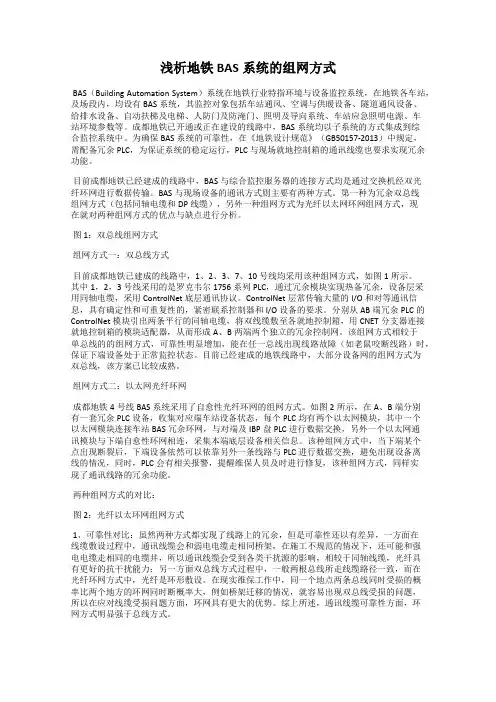

浅析地铁BAS系统的组网方式BAS（Building Automation System）系统在地铁行业特指环境与设备监控系统，在地铁各车站，及场段内，均设有BAS系统，其监控对象包括车站通风、空调与供暖设备、隧道通风设备、给排水设备、自动扶梯及电梯、人防门及防淹门、照明及导向系统、车站应急照明电源、车站环境参数等。

成都地铁已开通或正在建设的线路中，BAS系统均以子系统的方式集成到综合监控系统中。

为确保BAS系统的可靠性，在《地铁设计规范》（GB50157-2013）中规定，需配备冗余PLC，为保证系统的稳定运行，PLC与现场就地控制箱的通讯线缆也要求实现冗余功能。

目前成都地铁已经建成的线路中，BAS与综合监控服务器的连接方式均是通过交换机经双光纤环网进行数据传输。

BAS与现场设备的通讯方式则主要有两种方式。

第一种为冗余双总线组网方式（包括同轴电缆和DP线缆），另外一种组网方式为光纤以太网环网组网方式，现在就对两种组网方式的优点与缺点进行分析。

图 1：双总线组网方式组网方式一：双总线方式目前成都地铁已建成的线路中，1、2、3、7、10号线均采用该种组网方式，如图1所示。

其中1，2，3号线采用的是罗克韦尔1756系列PLC，通过冗余模块实现热备冗余，设备层采用同轴电缆，采用ControlNet底层通讯协议。

ControlNet层常传输大量的I/O和对等通讯信息，具有确定性和可重复性的，紧密联系控制器和I/O设备的要求。

分别从AB端冗余PLC的ControlNet模块引出两条平行的同轴电缆，将双线缆敷至各就地控制箱，用CNET分支器连接就地控制箱的模块适配器，从而形成A、B两端两个独立的冗余控制网。

该组网方式相较于单总线的的组网方式，可靠性明显增加，能在任一总线出现线路故障（如老鼠咬断线路）时，保证下端设备处于正常监控状态。

目前已经建成的地铁线路中，大部分设备网的组网方式为双总线，该方案已比较成熟。

附件：1、2号线环境与设备监控BAS系统应用技术标准（KY/JB/YS/03）总则为确保北京地铁1、2号线环境与设备监控系统安全、可靠运行，实现系统设计功能，设备运行标准化、规范化，特制订本技术标准。

《1、2号线环境与设备监控BAS系统应用技术标准》（以下简称《技术标准》）是针对1、2号线环境与设备监控系统的设备使用而制定的，适用于客运公司对设备的操作、使用和管理。

它是北京地铁客运公司1、2号线环境与监控系统在设备运行、使用操作和管理的技术依据，随着设备运行变化将适时进行修订。

本标准的解释权及编制修订在客运公司技术科。

本标准自颁布之日起执行。

1. 环境与设备监控系统概述1.1 车站环境与设备监控系统（BAS）是利用计算机网络和分布式控制系统，对分布在车站各处的通风、给排水设备、照明设备等车站设备，实现集中监视、管理和分散控制的自动化系统。

1.2 全线BAS单独组建全线监控系统。

中心级和车站级设备分别实现BAS全线和各车站的管理功能与模式或点动控制功能。

1.3BAS系统不仅对机电设备的运行状态进行监控，而且能够实现对机电现场基础设备的集中控制。

1.4 地铁1号线共有12个车站，其中包括：苹果园、古城、八角游乐园、八宝山、玉泉路、五棵松、万寿路、公主坟、军事博物馆、木樨地、南礼士路、复兴门下层及相应所辖区间。

1.5地铁2号线共有18个车站，其中包括：阜城门、车公庄、西直门、积水潭、鼓楼大街、安定门、雍和宫、东直门、东四十条、朝阳门、建国门上层、北京站、崇文门、前门、和平门、宣武门、长椿街、复兴门上层及相应所辖区间。

1.6 BAS系统采用开放式系统结构和通用工业标准，高速局域网技术和标准的通讯接口，可靠的硬件系统和先进便捷的应用软件系统，最终组成中央、车站、本地三级控制系统；使车站机电设备监控系统对1、2号线所有车站的通风空调系统设备、给排水设备、自动扶梯、车站公共区照明、车站应急照明电源等机电设备进行全面、有效的实时监控和管理，确保设备处于高效、节能、可靠的最佳运行状态，创造一个舒适的地下环境，并能在火灾等灾害或阻塞事故状态下，很好地协调车站设备的运行，充分发挥各种设备的作用，保证乘客的安全和设备的正常运行。

什么就是BAS系统为了满足轨道交通的运营要求,在车站设置了保障正常运营的照明设备、通风空调设备、给排水设备、屏蔽门系统、自动扶梯等机电设备;同时,为满足在紧急状态的报警、乘客疏散、救灾等要求,在轨道交通车站还设置了火灾报警系统、水消防系统、气体灭火系统、防排烟系统、防烟设备等机电设备与系统。

为了实施这些系统与设备相互间的有序联动控制与监视,在轨道交通线上设置了称之为环境与设备监控系统(Electrical and Mechanical Control System-EMCS或Building Automatic System-BAS)的自动控制系统。

设计原则Ø 应针对地铁的特点与各城市的气候环境、经济情况,设置不同水平的BAS系统;Ø 分散控制、集中管理、资源共享;Ø 应满足地铁运营管理的需要;Ø BAS设备应选择具备可靠性、容错性、可维护性与工业级控制产品;Ø 事故通风与排烟系统的监控宜采取冗余措施。

构成原则Ø 采用分布式计算机系统,即“三层、两库、一支撑”组成,三层包括中央管理层、车站监控层、现场控制层,两库包括实时数据库、历史数据库,一支撑即相关的通信骨干网;Ø 在地下线路为四站三区间及以上时,必须设中央管理级系统,区间列车火灾由中央级控制相邻两站的隧道排烟设备执行相应排烟模式;Ø 在地下线路为三站二区间或以下时,可不设置中央管理级系统,仅设车站管理级工作站,区间列车火灾可由车站级工作站控制相邻两站的隧道排烟设备执行相应排烟模式。

与FAS、PSCADA的关系Ø 当BAS与FAS独立设置(即不采用综合集成方案,两系统的监控平台独立)时,系统之间应设置高可靠性通信接口,防排烟系统与正常通风系统合用的设备由BAS统一监控,火灾工况由FAS发布火灾模式指令,BAS优先执行相应的控制程序;Ø BAS、FAS综合集成时,集成平台宜为车站及以上平台;Ø BAS、FAS、PSCADA综合集成时,宜组建综合集成系统平台。

BAS系统地铁BAS系统：2003年5月，国家质量监督检验检疫总局和建设部，联合发布了国家标准——《G B 50157-2003地铁设计规范》，标准中正式命名“环境与设备监控系统，Building Aut omation System（BAS）”，并对其定义为：“对地铁建筑物内的环境与空气条件、通风、给排水、照明、乘客导向、自动扶梯及电梯、屏蔽门、防淹门等建筑设备和系统进行集中监视、控制盒管理的系统”。

基本功能：1.机电设备监控具有中央和车站二级监控功能；BAS控制命令应能分别从中央工作站、车站工作站和车站紧急控制盘（IBP）人工发布或由程序自动判定执行，并具有越级控制功能，以及所需的各种控制手段；对设备操作的优先级遵循人工高于自动的原则；具备注册和权限设定功能。

2.执行防灾及阻塞模式功能能接收FAS系统车站火灾信息，执行车站防烟、排烟模式；能接收列车区间停车位置信号，根据列车火灾部位信息，执行隧道防排烟模式；能接收列车区间阻塞信息，执行阻塞通风模式；能监控车站逃生指示系统和应急照明系统；能监视各排水泵房危险水位。

3.环境监控与节能运行管理功能通过对环境参数的检测，对能耗进行统计分析，控制通风、空调设备优化运行，通过地铁整体环境的舒适度，降低能源消耗。

4.环境和设备管理功能能对车站环境等参数进行统计；能对设备的运行状况进行统计，据此优化设备的运行，实施维护管理趋势预告，提高设备管理效率。

地铁BAS监控内容：正常运营模式的判定及转换；消防排烟模式和列车阻塞模式的联动；设备顺序启停；风路和水路的联锁保护；大功率设备启停的延时配合；主、备设备运行时间平衡；车站公共区和重要设备房的温度调节；节能控制；运行时间、故障停机、启停、故障次数等统计；配置数据接口以获取冷水机组和水系统相关信息；若冷水机组带有联动控制功能，则空调水系统冷冻水泵、冷却水泵、冷却塔、风机、电动蝶阀的控制程序由冷水机组承担，BAS仅控制冷水机组的投切、监测空调系统的参数和状态、冷量实时运算、记录及累计。

BAS 环境与设备监控系统简介一、环境与设备监控系统的应用BAS 系统主要用于地铁线路机电设备的运营管理，监督和控制接入系统中的设备运行，确定系统中通风空调设备、电扶梯设备、照明设备、水系统等的运行模式，更改运行状态，对车站设备发布运行工况的调控指令，接收各车站报送的设备运行实时数据参数、故障报警信息、环境参数检测数据，完成数据处理，历史资料存档管理，为设备维修和运营管理部门提供运行数据用于指导设备的维护及检修。

在列车正常运行时，环控系统为地铁内部的环境提供符合质量标准的空气、温湿度、气流组织、气流速度和噪声等，科学的制定设备运行模式，达到满足乘客人员对环境的生理及心理条件要求；例如：●当列车在区间隧道内阻塞时，环控系统将向阻塞区间提供一定的送、排风量，以保证列车空调冷凝器的继续运行，从而维持列车内部乘客能接受的热环境条件；●当轨道交通系统发生火灾时，根据火灾发生的具体位置，系统能提供有效的排烟措施，为乘客和工作人员提供足够的新风，并形成一定的迎面风速，引导乘客安全撤离。

二、环境与设备监控系统控制范围及相互关系BAS---两个部分：环环境保护控制系统、机电设备控制系统（TVF—tunnel ventilation fan隧道可逆转的轴流风机，一本情况下为隧道通风，当有火灾情况时离车站近的隧道风机按排风配置，远端的隧道风机按送风处理。

有的隧道风机是可双向转的。

）（UPE/OTE系统--射流风机、轨顶和轨旁排热风机）三、B AS系统主要功能1) 监视功能(1)监控系统工作站具有多级动态图形显示功能。

(2)综合显示：显示地铁线路概貌图，反映出各车站的地理位置并宏观显示车站级设备工作状态（主要指环控设备）。

在概貌图上，用颜色变化及声光区分车站环控设备的运行状态，用颜色交替闪烁方式、声光报警显示车站级环控设备的故障情况，以引起操作人员的注意。

(3)分画图显示：可动态显示某车站环控设备（可分区域、分系统显示）、车站设备（动力照明、自动扶梯）的运行状态和故障状态。
