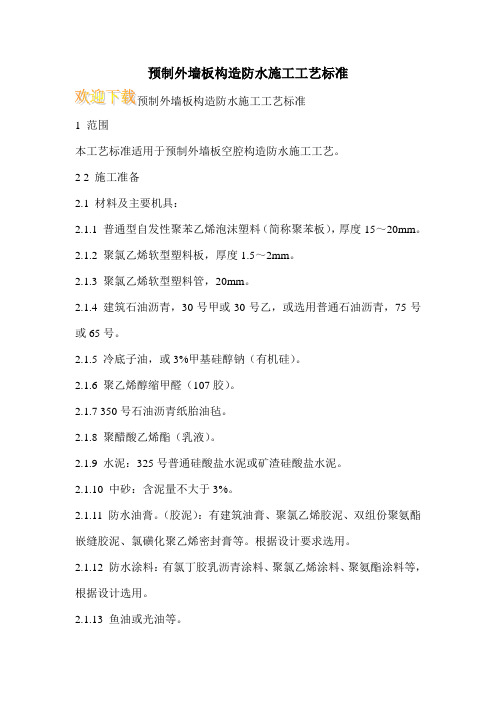

预制外墙板构造防水施工工艺标准
1 范围
本工艺标准适用于预制外墙板空腔构造防水施工工艺。
2 2 施工准备
2.1 材料及主要机具:
2.1.1 普通型自发性聚苯乙烯泡沫塑料(简称聚苯板),厚度15~20mm。
2.1.2 聚氯乙烯软型塑料板,厚度1.5~2mm。
2.1.3 聚氯乙烯软型塑料管,20mm。
2.1.4 建筑石油沥青,30号甲或30号乙,或选用普通石油沥青,75号或65号。
2.1.5 冷底子油,或3%甲基硅醇钠(有机硅)。
2.1.6 聚乙烯醇缩甲醛(107胶)。
2.1.7 350号石油沥青纸胎油毡。
2.1.8 聚醋酸乙烯酯(乳液)。
2.1.9 水泥:325号普通硅酸盐水泥或矿渣硅酸盐水泥。
2.1.10 中砂:含泥量不大于3%。
2.1.11 防水油膏。
(胶泥):有建筑油膏、聚氯乙烯胶泥、双组份聚氨酯嵌缝胶泥、氯磺化聚乙烯密封膏等。
根据设计要求选用。
2.1.12 防水涂料:有氯丁胶乳沥青涂料、聚氯乙烯涂料、聚氨酯涂料等,根据设计选用。
2.1.13 鱼油或光油等。
预制外墙板构造防水施工1 范围本工艺标准适用于预制外墙板空腔构造防水施工工艺。
2 施工准备2.1 材料及主要机具:2.1.1 普通型自发性聚苯乙烯泡沫塑料(简称聚苯板),厚15~20mm。
2.1.2 聚氯乙烯软型塑料板,厚度1.5~2mm。
2.1.3 聚氯乙烯软型塑料管,φ20mm。
2.1.4 建筑石油沥青,30号甲或30号乙,或选用普通五油沥青,75号或65号。
2.1.5 冷底子油,或3%甲基硅酸钠(有机硅)。
2.1.6 聚乙烯酸缩甲醛(107胶)。
2.1.7 350号石油沥青纸胎油毡。
2.1.8 聚醋酸乙烯酯(乳液)。
2.1.9 水泥:325号普通硅酸盐水泥或矿渣硅酸盐水泥。
2.1.10 中砂:含泥量不大于3%。
2.1.11 防水油膏。
(胶泥):有建筑油膏、聚氯乙烯胶AHAHAGAHAGAGGAGAGGAFFFFAFAF泥、双组份聚氨酯嵌缝胶泥、氯磺化聚乙烯密封膏等。
根据设计要求选用。
2.1.12 防水涂料:有氯丁胶乳沥青涂料、聚氯乙烯涂料、聚氨酯涂料等,根据设计选用。
2.1.13 鱼油或光油等。
注:以上材料质量与性能必须符合设计要求。
2.1.14 主要机具:手锯、裁刀、剪刀、直尺、刮刀、电阻丝切割器、电炉、熬沥青桶、淋水花管、胶皮管子。
2.2 作业条件:2.2.1 裁保温条:用电阻丝切割器将聚苯板裁成条,条宽视设计图纸的外墙构造而定,宽度适宜,长度比外墙板空腔防水槽长出50mm。
如聚苯板长度不够,可用牛皮纸涂乳胶将聚苯板接长。
2.2.2 裁油毡条:用锯将油毡裁成条,长宽与聚苯板相同。
2.2.3 油毡防水保温条:用电炉或火将沥青熬化(熬制温度不宜过高,以不烫坏聚苯板为宜),用热沥青将油毡条与聚苯条粘牢压紧。
AHAHAGAHAGAGGAGAGGAFFFFAFAF2.2.4 裁塑料防水条:将聚氯乙烯塑料板裁成条。
长度和宽度必须和墙缝宽度相适应,其宽度为立缝宽加25mm,高度为层高加100~150mm,以便封闭空腔上口,下端剪成圆弧形缺口,以便安排水孔。
本工艺标准适用于预制外墙板空腔构造防水施工工艺。
2 施工准备2.1 材料及主要机具:2.1.1 普通型自发性聚苯乙烯泡沫塑料(简称聚苯板),厚15~20mm。
2.1.2 聚氯乙烯软型塑料板,厚度1.5~2mm。
2.1.3 聚氯乙烯软型塑料管,φ20mm。
2.1.4 建筑石油沥青,30号甲或30号乙,或选用普通五油沥青,75号或65号。
2.1.5 冷底子油,或3%甲基硅酸钠(有机硅)。
2.1.6 聚乙烯酸缩甲醛(107胶)。
2.1.7 350号石油沥青纸胎油毡。
2.1.8 聚醋酸乙烯酯(乳液)。
2.1.9 水泥:325号普通硅酸盐水泥或矿渣硅酸盐水泥。
2.1.10 中砂:含泥量不大于3%。
2.1.11 防水油膏。
(胶泥):有建筑油膏、聚氯乙烯胶泥、双组份聚氨酯嵌缝胶泥、氯磺化聚乙烯密封膏等。
根据设计要求选用。
2.1.12 防水涂料:有氯丁胶乳沥青涂料、聚氯乙烯涂料、聚氨酯涂料等,根据设计选用。
2.1.13 鱼油或光油等。
注:以上材料质量与性能必须符合设计要求。
2.1.14 主要机具:手锯、裁刀、剪刀、直尺、刮刀、电阻丝切割器、电炉、熬沥青桶、淋水花管、胶皮管子。
2.2 作业条件:2.2.1 裁保温条:用电阻丝切割器将聚苯板裁成条,条宽视设计图纸的外墙构造而定,宽度适宜,长度比外墙板空腔防水槽长出50mm。
如聚苯板长度不够,可用牛皮纸涂乳胶将聚苯板接长。
2.2.2 裁油毡条:用锯将油毡裁成条,长宽与聚苯板相同。
2.2.3 油毡防水保温条:用电炉或火将沥青熬化(熬制温度不宜过高,以不烫坏聚苯板为宜),用热沥青将油毡条与聚苯条粘牢压紧。
2.2.4 裁塑料防水条:将聚氯乙烯塑料板裁成条。
长度和宽度必须和墙缝宽度相适应,其宽度为立缝宽加25mm,高度为层高加100~150mm,以便封闭空腔上口,下端剪成圆弧形缺口,以便安排水孔。
2.2.5 塑料排水管:将聚乙烯塑料管截成60mm长的小段,一端削成尖状备用.2.2.6 检查外墙板防水构造的尺寸及形状是否完整,如有损坏、堵塞、蜂窝麻面等缺陷,应认真进行修补。
装配式预制混凝土外墙挂板干式连接施工工艺吴凡(浙江省三建建设集团有限公司,浙江杭州310000)摘要:预制混凝土外墙挂板与主体结构连接方式一般分为点支撑和线支撑,点支撑连接方式属于柔性干式连接方式,目前装配式预制混凝土外墙挂板项目中干式连接方式应用较少,缺少施工经验。
金华人民医院项目通过对其施工工艺技术攻关,有效解决了外墙挂板与主体结构的连接紧固,以及预制混凝土外墙挂板安装的位置、标高、垂直度等诸多难题。
关键词:装配式;PC外墙板;承重件;紧固件Abstract:The connection modes of prefabricated concrete external wall hanging plate and the main structure are generally divided into point support and line support.The point support connection mode belongs to flexible dry connection mode.At present,the dry connection mode of prefabricated concrete external wall hanging plate project is seldom used and lacks construction experience.The project of Jinhua People's Hospital has solved many problems,such as the connection between the external wall hanging board and the main structure,the location,elevation and verticality of the installation of the prefabricated concrete external wall hanging board. Key words:prefabrication;PC exterior wall panel;bearing parts;fasteners1工程概况金华市人民医院医养大健康综合体(金华市人民医院迁建项目)南标段项目位于浙江省金华市金东区丹溪东路与东市南街交叉口东南角。
预制混凝土夹心保温外墙板制作施工工法预制混凝土夹心保温外墙板制作施工工法一、前言随着建筑行业的发展和节能理念的普及,预制混凝土夹心保温外墙板在建筑施工中得到了广泛的应用。
本文将介绍预制混凝土夹心保温外墙板制作施工工法,并对其工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行详细阐述。
二、工法特点预制混凝土夹心保温外墙板制作施工工法的特点如下:1. 高节能性:预制夹心保温外墙板具有优良的隔热性能和保温性能,能够有效提高建筑物的保温效果,减少能源消耗。
2. 施工速度快:预制混凝土夹心保温外墙板采用工厂预制和现场拼装的方式,施工效率高,能够大幅度缩短工期。
3. 施工质量稳定:预制夹心保温外墙板制作工艺成熟,施工质量受到严格控制,能够保证施工质量的稳定和一致性。
4.工地环境整洁:预制混凝土夹心保温外墙板在工厂制作完成后,现场只需进行拼装和安装,减少现场施工工艺,大大减少了施工现场的扰民问题。
三、适应范围预制混凝土夹心保温外墙板适用于多种建筑类型,尤其适用于高层建筑、商业综合体和别墅等。
其隔热、保温、防水等性能可以满足各种建筑物的要求,并且能够适应各种气候和地理条件。
四、工艺原理预制混凝土夹心保温外墙板的制作工艺依托于两个关键方面:混凝土预制和保温材料的选用。
首先,通过预制混凝土板的制作,可以保证混凝土的强度、密实性和表面平整度。
其次,选择合适的保温材料,如聚苯板、聚氨酯板等,进行板材夹心,以提高保温效果。
五、施工工艺1.准备工作:规划施工区域,清理施工场地,搭建施工架子和脚手架等。
2.模板安装:根据设计要求,安装预制混凝土夹心保温外墙板所需的模板,确保板面平整。
3.钢筋布置:按照设计要求,在模板内部铺设钢筋,增强板材的承载能力。
4.混凝土浇筑:将预制的混凝土浇注到模板内,充分振实,确保混凝土的密实性。
5.材料夹心:在混凝土浇筑之前或之后,将保温材料夹在两块混凝土板之间,形成夹心结构。
预制混凝土夹心保温外墙板基本制作流程1. 原材料准备
- 外层混凝土:水泥、砂石、外加剂等
- 内芯保温材料:聚苯板、岩棉板等
- 钢筋网或其他连接材料
2. 模具准备
- 根据外墙板尺寸制作钢模具
- 对模具表面涂刷脱模剂
3. 浇筑外层混凝土
- 将配制好的混凝土浇筑到模具底部
- 振捣使混凝土密实
4. 放置保温芯材
- 将预先切割好尺寸的保温材料平整放置在混凝土表面
5. 加入连接材料
- 在保温芯材上方铺设钢筋网或其他连接材料
6. 浇筑外层混凝土
- 在连接材料上浇筑另一层混凝土
- 确保混凝土与芯材和连接材料牢固连接
7. 压平成型
- 使用专用工具压实、压平外墙板表面
8. 养护
- 将成型的外墙板在模具内适当养护,确保混凝土达到一定强度
9. 脱模
- 待混凝土达到拆模强度后,拆除模具
10. 切割和打孔
- 根据需要对外墙板进行切割和打孔加工
11. 存放
- 将制作完成的外墙板存放在阴凉处理,等待施工使用
以上是预制混凝土夹心保温外墙板的基本制作流程。
在实际生产过程中,可能还需要进行质量检测、运输等其他环节。
预制外墙模板(PCF板)安装施工工艺6.1材料要求6.1.1预制外墙模板(PCF板)进场时,应按现行国家标准《混凝土结构工程施工质量验收规范》GB 50204的规定和设计要求进行验收。
6.1.2PCF板连接用材料的性能应符合设计要求和现行国家标准的有关规定。
6.1.3固定和吊装PCF板采用的材料和工具应符合下列规定:1 PCF板固定用的预埋件、连接件的材质和规格,应符合设计要求和现行国家标准的有关规定;2 PCF板吊装用的吊装梁、钢丝绳和配套工具材料,质量应可靠且满足施工要求;3 PCF板吊装用的吊钉、吊环、内埋式螺母和吊杆应满足设计要求;当使用吊钉时,应采用专用吊具;吊环应采用未经冷加工的HPB300钢筋或Q235B圆钢制作;吊装采用内埋式螺母或吊杆的材料,应符合国家现行标准的相关规定;4 PCF板中连接内外叶墙板的拉结件,宜采用纤维增强塑料拉结件或不锈钢拉结件;其材料性能应符合设计要求和现行国家标准的有关规定。
6.2 主要机具6.2.1 吊装机械机具应包括塔吊、汽车吊、吊装梁、吊装索具、牵引绳等。
6.2.2 测量仪器包括水准仪、经纬仪、激光扫平仪、激光竖向投测仪、靠尺、塔尺、钢卷尺等。
6.2.3 安装工具应包括连接件、人字梯、反光镜、手持电动扳手和构件调整辅助工具等。
6.3 作业条件6.3.1 应按吊装流程核对构件编号与平面设计位置。
6.3.2PCF板位置线和标高控制线精度应符合现行国家标准和北京市地方标准的有关规定。
6.3.3应剔除混凝土结合面松散的石子和浮浆,露出密实混凝土,并用水冲洗干净,结合面不应留明水。
6.3.4应对吊装设备、吊具与吊索进行质量检查,确认吊装设备、吊具与吊索形式、规格、型号、质量符合要求,并处于安全操作状态。
6.3.5 现浇节点钢筋位置应结合PCF板预留条件进行排布设计,避免拉结件、预埋件与现浇墙体钢筋相碰。
6.4 施工工艺6.4.1 PCF板安装宜按图6.4.1规定的流程进行:测量放线→PCF板吊装→临时固定→PCF墙板校正→连接件紧固→混凝土浇筑(达到拆除条件后)临时固定措施拆除图6.4.1 PCF板安装施工工艺流程6.4.2 PCF板安装前,应进行测量放线,预制混凝土构件安装位置应准确。
钢结构建筑全预制外墙施工工法钢结构建筑全预制外墙施工工法一、前言钢结构建筑全预制外墙施工工法是一种在钢结构建筑中应用的先进施工技术。
采用这种工法可以大大提高施工效率,降低工程成本,并且具有较高的质量可控性。
本文将对该工法的特点、适用范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行详细的介绍和分析。
二、工法特点钢结构建筑全预制外墙施工工法具有以下几个特点:1. 减少现场施工工序:全预制外墙板可在工厂预制完成,减少了现场施工工序和人员的投入,大大缩短了施工周期。
2. 质量可控:工厂预制外墙板具有较高的质量可控性,能够确保施工过程中的质量达到设计要求。
3. 施工效率高:采用全预制外墙施工工法,可以同时进行多个施工工序,提高了施工效率。
4. 环保节能:在工厂预制过程中,可以对材料进行有效的利用和回收,减少了浪费,降低了能源消耗。
三、适应范围钢结构建筑全预制外墙施工工法适用于各类钢结构建筑,特别是高层和大跨度建筑。
同时,由于工法的工程周期短、质量可控、施工效率高等特点,在紧急工期要求较高的项目中也具有较大的优势。
四、工艺原理该工法的工艺原理主要是将外墙板在工厂进行全预制,并使用钢结构连接方式固定在钢结构建筑上。
其中,预制外墙板可以根据设计要求进行设计和制造,可以使用不同材质如钢板、复合板等。
在施工过程中,需要采取一系列的技术措施,例如地脚螺栓的安装、水平标定和调整、连接件的固定等,以确保预制外墙板的正确安装和施工质量。
五、施工工艺钢结构建筑全预制外墙施工工法包含以下施工工序:1. 工厂预制:根据设计要求,在工厂进行全预制外墙板的制造,包括板材切割、开孔、喷涂防腐等工序。
2. 外墙板搬运:将预制好的外墙板运至工地,并按照施工图要求进行分类、堆放和标记。
3. 安装地脚螺栓:在钢结构建筑中的预埋地脚螺栓孔位置进行地脚螺栓的安装和固定。
4. 安装水平标定和调整:根据施工要求进行水平标定和调整,以确保外墙板的水平度和垂直度。
预制装配式非承重外墙挂板安装施工方法摘要:随着建筑业转型升级步伐的稳步推进,预制装配式建筑体系所占比例越来越重,预制装配式非承重外墙挂板作为其中关键部件之一,其重要性不言而喻,本文主要对预制装配式非承重外墙挂板安装施工的方法作一下阐述。
关键词:预制装配式;非承重;外墙挂板;安装1 前言随着建筑业转型升级步伐的稳步推进,科技的重要性越发凸显,“建筑业是高科技行业”的观念逐步被认同和接受,各类建筑施工技术和建筑体系创新层出不穷,其中建筑工业化成为了未来行业发展的主导趋势,而在建筑工业化重大体系创新中,预制装配式建筑体系势必起到主导作用,其在满足时代发展需要的同时,带来施工工艺、建筑质量、管理模式等的革新,而建筑外墙作为结构体系的关键部件,无论就其在建筑中所占百分比及安全性、功能性等方面而言,其重要性不言而喻。
2 适用范围本工法适用于建筑工程中各类预制装配式建筑外墙板安装施工。
3 工艺原理预制装配式外墙板是一种在工厂进行预制化加工、施工现场进行拼装的新型PC结构构件,其主要是通过在混凝土墙体结构内部预埋保温层、吊具,施工现场只需一次性安装就位并对施工缝进行处理,确保防水效果。
4 工艺流程及操作要点4.1 施工工艺流程施工准备→脚手架搭设→放线定位→外墙板吊装、安装→水平施工缝处理4.2 操作要点4.2.1 施工准备1 施工班组进场后,及时进行三级安全教育,检查各相关工种所有特种作业人员是否持证上岗。
2 编制装配式外墙挂板施工专项方案,并按照规定完成审批,同时进行施工工艺及安全技术交底。
3 材料进场后对所有进场外墙板构件及材料进行验收,施工所需的机具设备各项使用状态良好。
4.2.2 脚手架搭设外墙挂板吊装前安排架子班组在外墙外侧搭设安全防护外架,确保施工安全的同时作为外墙挂板吊装施工时安装人员的操作平台搭设高度应与外墙安装施工标高同步,以不影响外墙挂板吊装为宜,防护架体要与结构进行可靠拉结。
4.2.3 定位放线测量放线主要包括外墙板底部基础标高复核与外墙挂板的平面定位。
