基础施工作业指导书内容

基础施工作业指导书内容基础施工作业指导书1. 基础施工作业概述基础施工是指建筑工程中用于传递载荷的部分，是建筑物的重要支撑部分。

基础施工包括地基处理、基础承载力计算、基础施工等，其施工质量直接影响建筑物的稳定性和安全性。

2. 施工前准备（1）熟悉设计图纸：对于基础施工作业来说，合理选择施工方案和施工材料至关重要，因此熟悉设计图纸，并且与设计人员进行沟通，了解设计意图，才能确定正确的施工方案和材料。

（2）指定专人进行安全检查：在施工前，要指定专人对施工现场进行安全检查，排除施工现场可能存在的安全隐患。

（3）做好土方开挖和基坑支护：在施工前，对于土方开挖和基坑支护工作必须提前做好。

对于复杂的地质结构，需要进行专业的勘测和分析，制定合适的基坑支护方案。

（4）检查施工设备：施工设备是基础施工作业的关键组成部分，因此在施工前要对施工设备进行检查，确保施工设备能够正常运转。

3. 建立施工现场管理制度在施工现场建立严格的管理制度，制定合适的施工规范和施工安全措施，确保施工现场安全、有序和高效。

（1）建立安全管理制度：在施工前，制定安全管理制度，确保工人在安全的环境下工作。

（2）建立质量管理制度：在施工前，制定质量管理制度，确保施工质量达到设计要求。

（3）建立材料管理制度：在施工前，建立材料管理制度，将材料的采购、存储、加工、运输等环节纳入管理范畴，确保材料的质量符合要求。

（4）建立文明施工制度：在施工过程中，制定文明施工制度，规范施工行为，保持施工现场的环境卫生。

4. 基础施工作业步骤（1）地基处理：地基处理是指对土壤进行改良，以提高其密实度和承载力。

地基处理方法包括挖深、回填、压实、加固等。

（2）基础承载力计算：基础承载力计算是指根据建筑物的负荷，计算承载力，确定基础的尺寸、深度、形状和材料。

（3）基础施工：基础施工包括混凝土浇筑、钢筋安装、基础架设等。

在基础施工过程中，需要注意混凝土浇筑的配合比，以及钢筋的布置方式和数量。

1. 编制依据1.1xx水电站送出输变电工程改接线路工程施工图及中南电力设计院技术要求。

1.2技术标准及验收规范：(1)《110-500kV架空送电线路施工及验收规范》（GB 50233-2005）(2)《混凝土结构工程施工及验收规范》（GB50204—2002）(3)《普通混凝土配合比设计规程（J64—2000）》（JGJ55-2000）(4)《钢筋焊接及验收规范》（JGJ 18-2003）(5)《电力建设安全工作规程》（架空电力线路部分）(DL 5009.2-2004)(6)《110kV —500 kV架空电力线路工程施工质量及评定规程》(DL/T5168-2002)(7)《架空送电线路基础设计技术规定》(DL/T 5219—2005)2. 工程概况2.1工程简述为贯彻落实国家“西部大开发”和“西电东送”战略决策，发挥资源优势，提高利用效率，加强环境保护，推进跨区联网和跨区送电，中国南方电网有限责任公司建设xx水电站送出输变电工程改接线路工程。

我公司本次负责施工的xx水电站送出输变电工程改接线路工程1标段，起点为河沙Ⅰ回216#塔（运行号）大号侧导地线挂孔和河沙Ⅱ回222#塔（运行号）导地线挂孔至标段分界塔（72#）小号侧导地线挂孔，线路长30.5公里（同塔双回路约29公里，单回线路约1.5公里）。

基础型式为全掏挖式基础、嵌固式岩石基础、板式基础、阶梯基础、插入式基础，共计5种。

2.2地质地貌本标段沿线地势以山地、丘陵、泥沼和平地为主，线路走向与贵广线临近，本标段线路经柳城县、柳江县和柳州市。

沿线区域地势两侧高中间低，主要地貌单元有低山地貌、丘陵地貌、岩溶地貌及阶地、平原地貌。

2.3本工程杆塔基础位置编号如图2-1所示。

3. 施工测量3.1线路复测见“复测作业指导书”3.2分坑分坑原则是各施工队在分坑前，应将本施工段线路重新复核，并延伸到相邻施工段两个直线桩，确认无误后方可分坑测量。

施工分坑应按设计要求、基础结构图和基础施工分坑尺寸表进行分坑放样，划定开挖范围及钉设基础位图2-1 基础位置编号图置控制辅助桩。

目录1工程概况 (1)2 施工测量 (2)3土石方工程 (4)4现浇铁塔基础的施工 (5)5基础工程的质量标准 (10)6基础工程的安全措施 (11)7接地装置施工 (12)1 工程概况1.1、受国电武威发电公司的委托，对110kV发高线跨越武威电厂线路进行改造，改造段线路长度为2.127公里1.2、依据110kV发高线导线使用情况导线选用LGJ－240/30型钢芯铝绞线（GB1179-83），24#～29#线路改造段与原线路相同；导线选用LGJ－240/30型钢芯铝绞线（GB1179-83）。

依据110kV发高线导线使用情况避雷线选用GJ －50钢芯铝绞线（GB1179-83），24#～29#线路改造段与原线路相同；导线选用LGJ－240/30型钢芯铝绞线（GB1179-83）避雷线根据“设计规程”配合使用1×19-9.0-1370-B（GJ-50）型钢绞线（GB1200-88）。

避雷线根据“设计规程”配合使用1×19-9.0-1370-B（GJ-50）型钢绞线（GB1200-88）。

1.3、全线路共使用杆塔9基，其中直线塔3基，转角塔6基。

1.4、本工程采用FXBW-110/100型复合绝缘子。

直线悬垂采用单串，耐张及重要交叉跨越两侧采用双串绝缘子，导、地线均采用防震锤防震，导线采用LGJ－240/30型导线采用FD－4型防振锤;1X19-9-1370-B型地线采用FG-50型防振锤。

1.2线路走径概述1.2.1、110kV发高线25#～29#线路改造段；线路改造段由110kV发高线25#向小号侧51米处立一基Z2(18)耐张转角塔，保留24# Z2+4.5米杆，拆除25# Z2+4.5杆、26# 27# Z2(22)铁塔、27# Z2(19)铁塔、28# J1转角砼杆更换为J2(15)铁塔。

30# Z2+4.5米杆保留。

1.2.2、线路改造段由110kV发高线25#向小号侧51米处开段大角度右转，向西走线，跨过10kV发六线67#～67#、跨过土路、跨过塑料大棚两座，右转，从武威发电公司北墙两座塑料大棚中间通过，跨过35kV武大线、武化线，跨过10kV发六线5#～6#、跨过10kV高六线垃圾厂分支1#～2#、跨过土路、污水排泄渠，至凉州区高坝镇碌碡村七组大角度左转，向南走线西侧沿凉州区高坝镇碌碡村塑料大棚东边通过，走至武威发电公司拟建铁路，用高塔跨过武威发电公司拟建铁路右转与110kV发高线29# 杆连接，线路全长2.127公里。

施工作业指导书的主要内容包括一、引言在本指导书中，我们将为您提供一份关于施工作业的详细指导。

本文旨在帮助您了解施工作业的基本要求和流程，并提供一些实用的建议和技巧，以确保施工作业的顺利进行。

二、施工前的准备工作1. 确定施工目标和需求：在进行施工作业之前，首先要明确施工的目标和需求，确保施工的方向和目标明确。

2. 制定施工计划：制定详细的施工计划，包括施工的时间安排、人员配备、材料采购等，以确保施工进度的合理安排。

3. 安全措施和风险评估：在施工前，要进行全面的安全措施和风险评估，确保施工过程中的安全性，并采取相应的措施来应对可能的风险。

4. 现场准备工作：在施工前，要对施工现场进行准备工作，包括清理现场、搭建施工设施、准备施工所需的工具和材料等。

三、施工作业的具体步骤1. 基础工作：进行土地开挖、地基处理、地下管道的敷设等基础工作，确保施工的基础稳固可靠。

2. 结构施工：根据设计图纸进行结构施工，包括建造墙体、梁柱、楼板等，确保结构的牢固和稳定。

3. 安装工程：进行设备和设施的安装，包括电气设备、水暖设备、通风设备等，确保设备的正常运行。

4. 室内装修：进行室内装修工作，包括地面铺设、墙面装饰、天花板装修等，使室内环境美观舒适。

5. 系统调试：对施工完成的各项系统进行调试和检测，确保系统的正常运行。

四、施工中的注意事项和技巧1. 施工过程中要加强沟通和协调，保持与相关人员的良好沟通，及时解决问题和处理突发情况。

2. 施工现场要保持整洁和安全，定期清理施工现场，确保施工人员的安全。

3. 严格按照施工计划进行施工，确保施工进度的合理安排。

4. 遇到问题要及时处理，不得拖延解决，以免影响施工进度。

五、施工完成后的工作1. 进行验收和检查：对施工完成的项目进行验收和检查，确保施工质量符合要求。

2. 整理和清理施工现场：对施工现场进行整理和清理，清除杂物和废品，使现场整洁有序。

3. 编制施工总结报告：对施工过程进行总结和评估，编制施工总结报告，以供后续工作参考。

日喀则—拉孜110KV 送电线路工程第Ⅰ标段基础施工作业指导书本标段铁塔基础为斜柱式钢筋混凝土基础。

1．基础施工设计有关规定：⑴线路走向：本线路基础施工设计规定如专项图-1所示：专项图-1⑵ 塔位① 全线塔位均以埋设木桩作为标志，部分直线（杆）塔位现场无桩者，均以“Zxx(Cxx)±X ”表示，意为该塔位由Zxx 或Cxx 桩前进或后退X 米。

② 塔位均应在施工前复测档距、高程及转角度数。

凡丢失桩的塔位，应补定塔位桩，且与平断面定位图核对无误后方可施工。

⑶ 施工基面每基铁塔所降基面均是以塔位中心桩顶面开始计算，使用高低腿的塔位各腿应挖小平台。

高腿以中心桩（定位高）为基准，低腿以铁塔长腿的呼称高为基准。

⑷中心桩位移转角塔施工分坑时中心桩均需位移，其位移值见明细表，位移方向正值表示沿转角内角平分线内侧方向移动，负值则向反方向移动。

2 、基础工程主要工序工艺流程：3、施工方法及技术要求3.1、 线路复测⑴ 交接桩：主要交接设计线路勘测时钉立的转角桩（J 桩）、日喀则 变电站 拉孜 变电站直线桩（Z桩）和控制桩（C桩）的测量桩位，以此作为施工测量的依据。

⑵复测：根据设计交桩和《平断面图》，复测线路各个测量桩位的距离，标高和转角桩的转角度数；还要复核地形变化大，导线对地距离可能不够的地形凸起点，杆塔间被跨越物的标高，相邻塔位的相对高差。

若发现复核值与设计值不符，并超过《规范》规定时，应及时查明原因予以纠正，并报设计取得认可。

测量工应按测量的操作程序进行作业，经纬仪应整平对中，正倒镜两测回反复校核，避免失误，读数应准确，数据齐全，记录清楚。

（Ⅰ）复测直线桩的方法：应采用正倒镜分中法检查直线塔位的偏移，如专项图-2所示：专项图-2将经伟仪臵于C2桩上，先用正镜后视C1桩，然后倒转望远镜在C3桩一侧测得A点；再水平旋转望远镜，用倒镜后视C1桩，然后再倒转望远镜测得B点，AB连线的中点C′3与C3桩的水平距离d即为直线桩的横线路偏移值。

一、土方工程降低地下水1. 执行标准1.1 GB/TI9001—2000《质量管理体系要求》1.2 GB50300—2001《建筑工程施工质量验收统一标准》1.3 GB50202—2002《地基与基础工程施工质量验收规范》1.4 《工程建设标准强制性条文》（房屋建筑部分2002年版）1.5 JGJ59—99《建筑施工安全检查标准》2. 作业程序2.1 施工准备2.1.1 工程施工中，若地下水位较高，在挖土方前，应根据工程土质和地下水位情况制定降水方案。

并根据方案配置施工机具。

2.1.2 降水方案可根据现场实际情况选用集水坑降水，井点降水或两者相结合等措施降低地下水。

采用正铲挖掘机、铲运机、推土机等挖方时，应使地下水位低于开挖底面不少于0.5m。

2.1.3 井点降的方法有轻型井点、喷射井点法、电渗井点法、深井井点法，其中常用的轻型井点法、喷射井点法、管井井点法。

各类井点的适用范围可按下表1.2.1选用。

降水类型及适用条件表1.2.12.1.4 主要设备材料2.1.4.1 集水坑法：水泵2.1.4.2 井点降水法：2.1.4.2.1 轻型井点法：井点管（包括滤水管和井管两部分）、集水总管（一般用内径为75-100mm的无缝钢管），集水箱、排水管真空泵和离心泵。

2.1.4.2.2 喷射井点法：有装有内管和喷射器的井点管、高压水泵或空气压缩机、离心泵、循环水槽、导水总管、排水管等。

2.1.4.2.3 管井井点法：深井泵、离心泵、井管（滤水管和井壁管）。

3. 操作步骤3.1 集水坑法集水坑法是在基坑底部挖掘排水沟和集水沟，地下水沿排水沟向集水坑汇集。

用水泵将集水坑的水排到基坑以外。

这是一种较简单的降水施工方法。

采用集水坑降水时，应符合下列规定：（1）根据现场土质条件，应能保持开挖边坡的稳定；（2）基坑（槽）底、排水沟底、集水坑底应经常保持一定的深差；（3）集水坑应与基础底边有一定距离，防止地基土结构遭受破坏；（4）边坡坡面上如局部渗出地下水时，应在渗水设置过滤层，防止土粒流失并应设置排水沟，浆水引出坡面；（5）土层中如有局部流砂现象，应采取防治措施。

施工作业指导书的主要内容一、施工前准备1.概述施工前的准备工作对于项目的顺利进行至关重要。

本部分将详细介绍施工前的准备内容。

2.场地勘察在进行施工前，必须进行详尽的场地勘察。

勘察内容包括但不限于土地质量、地形地貌、地下管线等情况。

根据勘察结果，制定合理的施工方案，并采取相应的措施以确保施工安全。

3.施工材料准备对所需的施工材料进行准备，包括但不限于水泥、砂浆、钢筋等。

确保施工过程中材料的质量和供应的充足性，并按要求储存和保管。

4.施工设备准备根据项目需求，准备所需的施工设备，包括但不限于起重机械、挖掘机械等。

保证设备的正常运转和操作员的技术熟练程度。

5.安全计划和措施制定详细的安全计划和措施，包括但不限于施工现场的安全警示标志、防护措施等。

确保施工过程中的人员和设备的安全。

6.协调沟通与相关部门和单位进行有效的沟通与协调，包括但不限于项目管理部门、环保部门等。

确保施工过程中合规合法，并遵守相关规定。

二、施工过程1.施工流程根据施工方案，进行合理的施工流程安排。

流程包括但不限于土地平整、基础施工、上建筑结构等。

确保施工的有序进行。

2.施工质量控制制定严格的施工质量控制计划，并按计划进行监督和检验。

控制内容包括但不限于结构强度、质量标准等。

保证施工质量符合相关标准和要求。

3.合理安排人员根据施工流程和任务要求，合理安排人员的进场和离场时间。

确保施工过程人员的合理配备和协同工作。

4.设备操作规范指导设备操作员遵守设备使用规范和安全操作要求。

对新进人员进行培训和资格认定，确保设备的正确使用和保养。

5.现场管理建立现场管理制度，包括但不限于施工现场的秩序、环境管理。

定期召开施工例会，及时解决施工中的问题和协调事宜。

6.安全监督设立安全监督员，对施工场地进行全程监督。

及时发现并纠正现场存在的安全隐患，确保施工过程安全无事故。

三、施工后处理1.施工记录整理对施工过程中的重要信息、数据进行记录和整理。

包括但不限于施工日志、施工报告等。

施工作业指导书一、任务背景根据公司施工计划，现有一项施工作业需要进行指导和管理。

该作业涉及到建造物的基础施工，包括挖掘、浇筑混凝土、搭建脚手架等工作。

为了确保施工的安全、质量和进度，需要编写一份施工作业指导书，指导施工人员进行作业。

二、作业目标1. 确保施工作业的安全性，遵守相关的安全操作规程和标准。

2. 保证施工作业的质量，符合设计要求和规范标准。

3. 控制施工作业的进度，按照计划完成施工任务。

三、作业内容1. 施工前准备a. 确定施工区域，并进行标识和围挡，确保施工现场的安全。

b. 准备所需的施工材料和设备，包括挖掘机、混凝土搅拌机、脚手架等。

c. 检查施工设备的安全性和工作状态，确保设备能够正常使用。

2. 挖掘工作a. 根据设计要求和施工图纸，确定挖掘的深度和尺寸。

b. 使用挖掘机进行挖掘作业，确保挖掘的位置准确无误。

c. 挖掘过程中注意安全，避免损坏地下管线和设备。

3. 混凝土浇筑a. 根据设计要求和施工图纸，确定混凝土的配比和浇筑方式。

b. 准备混凝土材料，并进行搅拌，确保混凝土的质量和均匀性。

c. 使用泵车或者人工进行混凝土的浇筑，注意控制浇筑的速度和均匀性。

4. 脚手架搭建a. 根据设计要求和施工图纸，确定脚手架的高度和尺寸。

b. 准备所需的脚手架材料，并按照安全规范进行搭建。

c. 搭建完成后进行检查，确保脚手架的稳定性和安全性。

四、作业流程1. 施工前准备a. 确定施工区域并进行标识和围挡。

b. 准备施工材料和设备。

c. 检查施工设备的安全性和工作状态。

2. 挖掘工作a. 根据设计要求确定挖掘的深度和尺寸。

b. 使用挖掘机进行挖掘作业。

c. 注意安全，避免损坏地下管线和设备。

3. 混凝土浇筑a. 根据设计要求确定混凝土的配比和浇筑方式。

b. 准备混凝土材料并进行搅拌。

c. 使用泵车或者人工进行混凝土的浇筑。

4. 脚手架搭建a. 根据设计要求确定脚手架的高度和尺寸。

b. 准备脚手架材料并进行搭建。

避让青龙高速架空线路迁改工程基础施工作业指导书青岛恒源送变电工程有限公司避让青龙高速架空线路迁改工程施工项目部目录1 总则 (3)2 工艺标准 (4)3 质量标准 (18)4 施工车辆管理规定 (19)5 文明施工及环境保护 (19)1 总则1.1 为加强基础施工现场安全质量及文明施工管理，规范现场各类作业人员的行为，杜绝各类违章行为和质量通病，保证人身、设备安全和施工过程的质量符合验收条件。

基础施工全过程符合标准化规范化管理要求,施工现场达到“施工有序、设施规范、环境整洁、工完料净"的文明施工标准.特制订本工程基础施工作业指导书。

1.2 进入现场的安全员、质检员、技术员、焊工、电工、架子工、钢筋工等各类人员必须持证上岗.1。

3 进入现场的发电机、配电箱、振捣棒、电焊机、切割机、抽水机、照明器等电气设备不得超名牌、带缺陷使用，并明确专人操作，定期维护保养和检查。

其用电安全装置符合相应的国家现行有关强制性标准的规定，且具有产品合格证和使用说明书。

配电箱必须配置漏电保护装置，电源线处于健康状态，绝缘可靠、外皮完整、无接头,敷设规范，能防水、防腐。

发电机、配电箱、振捣棒要有可靠的防雨设施并接地合格。

1。

4 进入现场的所用原材料均应有出厂合格证明，并符合相应的国家标准。

地脚螺栓及钢筋等基础钢材应符合施工图纸规格,基础钢材应有厂家出厂合格证（包括炉号、批号）.商品混凝土应符合设计要求,并有试验报告（可饮用水除外）。

2 工艺标准2。

1 复测分坑2。

1。

1基础开挖前应先按照杆塔明细表和塔位图对基础位置进行复测，核实线路中心桩位置.复测用的GPS、经纬仪、塔尺、钢卷尺等工器具应经检验合格。

2.2。

2 使用经纬仪视距法复测时顺线路方向两相邻杆塔中心桩间的距离与设计值偏差不得大于设计档距的1%。

2。

2.3复核基础中心桩无误后,直线塔以中心桩为基准定出相应横线路桩和顺线路桩等辅助桩，转角塔以中心桩为基准定出二等分线桩和与二等分线桩垂直的方向桩。

一、杆塔基础的类别1、混凝土杆塔的基础混凝土杆基础一般采用三盘，即底盘、卡盘、拉线盘，在现场组装。

三盘可用钢筋混凝土预制件，也可采用天然石料制造。

只有在极特殊的情况下，才采用现场浇制混凝土基础，灌注桩基础或其他类型的基础。

2、铁塔基础铁塔基础主有：（1）混凝土或钢筋混凝土现场浇制基础；（2）预制钢筋混凝土基础；（3）金属基础；（4）岩石基础；（5）灌注式基础；（6）桩台式基础；（7）装配式钢筋混凝土基础等。

二、挖坑与底盘吊装与校正1、圆形坑的施工对于不带横木和底卡盘的电杆，以挖圆形坑为最好，因圆形坑挖土最少，短时间比较不易坍方，立杆时进坑以后不易发生倒杆，一般配电线路均采用圆形坑。

35KV电杆不用底卡盘的，也采用圆形坑。

当埋深在1.8m以上时，一次即可挖成圆坑；深度大于1.8m时，可采用阶梯形，或上部挖较大的方形或长方形以便于立足，再继续挖中央圆坑。

通常对用固定抱杆起吊电杆的圆坑可不开马槽，只有采用倒落式抱杆起立电杆时才开马槽。

挖坑时，底部直径必须大于电杆根径200mm 以上，以便矫正。

挖坑的对中方法是，以长标杆立于主坑中心，与前后副桩或前后坑位中心应成一直线，即符合线路中心位置。

2、方形坑施工方形或长方形坑的挖掘，大都使用短铲短锹施工，一般粘土以取1∶0.2坡度下挖为宜。

若遇坍方，即须加大坡度或挖成阶梯形坑。

在地下水位较高或容易坍方的砂土层，可以采用当天挖坑，挖好随即立杆；若当天来不及施工，可在前一天先挖上部泥土约一半深度，第二天再继续挖到设计要求的深度，随即立杆埋土。

拉线坑的坑底应基本垂直于拉线方向挖成斜坡形。

3、挖坑尺寸（单位：m ）砂砾松土：B= b+0.6+2×粘 土：B= b+0.6+2×松 石：B= b+0.4+2×0.15H坚 石：B= b+0.4加挡土板：B= b+0.6+0.64、坑深的检查不论圆坑方坑或拉线坑，坑底均应基本保持平整，坑深检查用塔尺及水准仪测量，带坡度拉坑检查以坑中心为准。

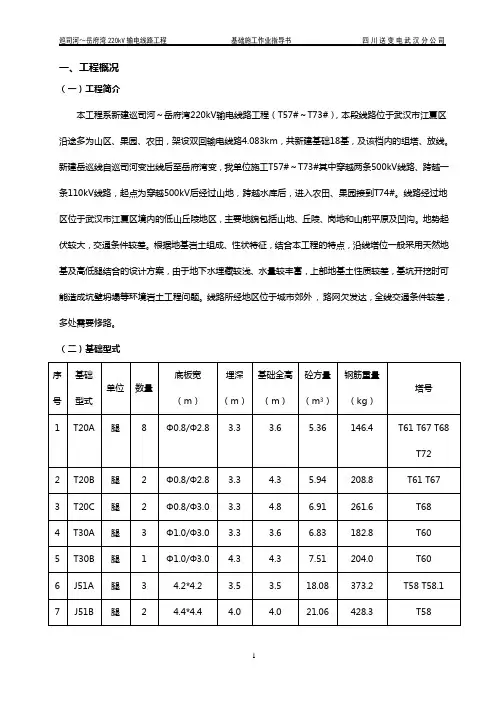

一、工程概况（一）工程简介本工程系新建巡司河～岳府湾220kV输电线路工程（T57#～T73#），本段线路位于武汉市江夏区沿途多为山区、果园、农田，架设双回输电线路4.083km，共新建基础18基，及该档内的组塔、放线。

新建岳巡线自巡司河变出线后至岳府湾变，我单位施工T57#～T73#其中穿越两条500kV线路、跨越一条110kV线路，起点为穿越500kV后经过山地，跨越水库后，进入农田、果园接到T74#。

线路经过地区位于武汉市江夏区境内的低山丘陵地区，主要地貌包括山地、丘陵、岗地和山前平原及凹沟。

地势起伏较大，交通条件较差。

根据地基岩土组成、性状特征，结合本工程的特点，沿线塔位一般采用天然地基及高低腿结合的设计方案，由于地下水埋藏较浅、水量较丰富，上部地基土性质较差，基坑开挖时可能造成坑壁坍塌等环境岩土工程问题。

线路所经地区位于城市郊外, 路网欠发达，全线交通条件较差，多处需要修路。

（二）基础型式（三）设计内容6.1巡司河～岳府湾220kV输电线路工程由巡司河变(线路小号)至岳府湾变(线路大号)，Pz关系栏中“十”号表示塔在桩位基础上向大号方向移动，“一”号则反之。

6.2铁塔呼高为杆塔标准呼高值。

当铁塔为长短腿时，其标准呼高值为铁塔最长腿的呼高值。

6.3塔位基面值是指铁塔最长腿对应基础主柱柱顶面与塔位中心桩之间的差值(单位m)。

对等长腿铁塔而言，该值为正者则指塔腿高于塔位中心桩高程，负值反之；对长短腿铁塔而言，该值正者表示铁塔最长腿对应基础主柱柱顶标高高于塔位中心桩高程；负值表示铁塔最长腿对应基础主柱柱顶标高低于塔位中心桩高程。

例如假定某塔中心桩高程为+50.00，基面为-3.00，则其最长腿(铁塔减腿数为0.0)对应基础主柱柱顶高程应为+50.00-3.00=47.006.4铁塔长短腿的配置情况在“铁塔减腿”栏中明确，0.0表示不减腿，即为杆塔型式栏中的标准呼高，“一”值表示相对标准呼高减腿的高度。

明挖基础施工作业指导书一、前言明挖基础是一种常见的基础施工方法，要求施工人员具备扎实的理论知识和丰富的实践经验，才能施工质量稳定可靠。

本文将从施工前期准备、施工过程中的安全防护、挖掘作业、土方的处理和资料记录等方面进行详细的介绍，以期为工程实际中的明挖基础施工提供有用的指导。

二、施工前期准备1、现场勘查：在开展明挖基础施工前，需要对施工现场进行地质勘查和探测，了解地下管线、电力线路等相关情况，排除危险，为后续施工打下基础。

2、管线的处理：在开始挖掘前，需要做好下水道、电缆、管线等的处理，尤其是电力线路，必须与电力部门协调，按照规定进行处理，以确保施工安全。

3、防污染设计：在施工前，应根据施工区域的环境特点，做好防止污染的设计和措施，保证施工过程中不会对环境造成不良影响。

4、资料准备：施工前需准备好设计图纸、施工方案、施工标准和施工资料，方便对施工过程的监管、检验和记录。

5、可以进行的时间：明挖基础的施工时间要合理安排，避免在雨季或者气温过高的时候施工，以确保施工效果和工人的安全。

三、施工过程中的安全防护1、挖掘作业区域要做好标记和围栏工作，以保证人员不会误入危险区域。

2、施工队伍应有专门的安全管理人员进行全程监控，防止发生安全事故。

3、对施工人员进行必要的安全教育，特别是对新入职员工要加强安全知识的培训和引导。

4、施工现场应配备专业的起重设备和安全巡检员，以确保重物吊起和运输时的安全性。

5、对工地作业环境要做好检测和处理，保证足够的通风、空气质量和卫生。

6、注意施工现场的清洁卫生，将建筑废料、垃圾等清除干净，以便工作人员进行施工。

四、挖掘作业1、先测量好标高和标线，根据设计图纸进行挖掘，严格按照设计要求和施工标准进行施工。

2、根据所需深度和开挖区域大小，选择施工的机械设备和工具，确保开挖区域完整，土方的高度和深度符合设计要求。

3、注意施工过程中的土方体积和工作岗位的设置，有助于减少作业面积的占据，缩短施工时间，提高施工效率。

施工作业指导书一、任务概述本施工作业指导书旨在为施工人员提供详细的工作指导，确保施工过程中的安全、高效进行。

本次施工任务涉及建造工程的基础施工，包括土方开挖、基坑支护、混凝土浇筑等工作内容。

本指导书将从施工准备、施工流程、质量要求等方面进行详细说明。

二、施工准备1. 确定施工区域：根据设计图纸和相关规范，确定施工区域的范围和位置。

2. 准备施工材料和设备：根据施工需求，准备好所需的土方开挖机械、基坑支护材料、混凝土搅拌设备等。

3. 安全措施：制定安全施工方案，明确施工现场的安全要求和注意事项，确保施工人员的安全。

三、施工流程1. 土方开挖：a. 根据设计要求，确定土方开挖的深度和形状。

b. 使用适当的土方开挖机械进行开挖，注意避免对周围环境和设施的损坏。

c. 清理挖掘出的土方，并进行分类堆放或者运输。

2. 基坑支护：a. 根据设计要求，选择适当的基坑支护方式，如钢支撑、混凝土墙等。

b. 搭设支撑结构，并确保其稳固可靠。

c. 进行支护结构的检查和调整，确保其符合设计要求。

3. 混凝土浇筑：a. 准备好混凝土材料，并按照设计要求进行配比。

b. 搭设混凝土浇筑模板，确保其位置准确、稳定。

c. 进行混凝土的搅拌、运输和浇筑，注意控制浇筑速度和均匀性。

d. 进行混凝土的养护，确保其强度和质量。

四、质量要求1. 土方开挖：a. 开挖面应平整、垂直，无明显裂缝和坍塌现象。

b. 开挖面应满足设计要求的尺寸和形状。

2. 基坑支护：a. 支护结构应稳固可靠，无明显变形和松动。

b. 支护结构应满足设计要求的尺寸和形状。

3. 混凝土浇筑：a. 混凝土应均匀、密实，无明显空洞和裂缝。

b. 混凝土表面应平整、光滑，无明显起砂和脱模现象。

c. 混凝土强度应满足设计要求。

五、安全注意事项1. 施工人员应佩戴符合要求的安全防护装备，如安全帽、安全鞋等。

2. 施工现场应设置明显的安全警示标志，确保施工人员的安全意识。

3. 施工现场应保持整洁有序，材料堆放应合理有序，避免堆积过高或者倾斜。

基础施工作业指导书铁塔基础施工作业指导书一、工程概况：驻马店市亚玛顿新能源有限公司70MWp农光互补光伏发电项目110KV送出线路接入系统工程，该段线路全长共12.8km，共有42基铁塔。

二、编制依据1、《混凝土结构设计规范》(GB50010- )2、《架空送电线路基础设计技术规定》(DL/T5219- )3、《混凝土结构工程施工质量验收规范》(GB50204— )4、《混凝土质量控制标准及条文说明》(GB50164- )5、《电力建设工程重点项目质量监督检查典型大纲》6、《110kV-750kV架空输电线路施工施工及验收规范》（GB 50233- ）7、《普通混凝土用砂、石质量及检验方法标准》（JGJ52- ）8、《工程建设标准强制性条文》）（电力工程部分）（）9、110kV输电线路施工图纸三、基础施工技术及工艺3.1基础施工工艺流程3.2基础施工技术及工艺质量要求3.2.1桩位复测（1）测量前必须对复位所用仪器进行检查、核对、校正，且必须有仪器检定证书。

（2）杆塔位中心桩横线路偏差不大于50mm，档距误差不大于档距的1%L；线路转角角度误差不大于1′30″。

（3）对施工中保留不住的中心桩，应钉横顺线路辅助桩，以便恢复中心桩。

（4）复测桩位，提出桩位复测记录。

（5）复测过程中，应认真复合所有交叉重要跨越及地形突起点的高程，并作好记录。

（6）复位过程中，应认真记录桩位附近地埋电缆及接地等有关位置。

（7）在复位中，发现有较大的设计误差或疑问，需立即向项目部进行汇报，以便及时处理。

3.2.2分坑（1）须降基面的桩位，应先钉辅助桩，并应测出需降土石方量，并向项目部提出复检申请。

（2）分坑时，首先应按塔位平段面图进行塔位和转角校核，准确无误后方可分坑、开挖土方。

（3）分坑时应按杆塔位中心桩的位置钉出横顺线路辅助桩，并做好保护措施以便施工、质量检查及恢复施工中丢失的中心桩。

3.2.3土方开挖：（1）各转角塔的位移应严格按设计给定值施工。

目录第一章工程概况第二章复测分坑第三章土石方工程第四章基础工程第五章接地施工第六章质量要求第七章安全事项第八章文明施工及环境保护110kV谢家河-大姚线Π接至姚安变线路工程，新建线路起自姚安变电站，终至谢家河-大姚110kV线路的169#杆，全线单回路架设，长度约2.578Km。

本线路曲折系数为:1.007。

本工程新建架空线路的Π接点在谢家河-大姚110kV线路的169#杆附近，利用9#双回路Π接塔将原线路拆开。

新塔建成后将原169#-170#杆的导地线挂于谢家河-大姚110kV线路方向中Π接塔的右侧，Π接线路导、地线挂于Π接塔的左侧，拆除169#杆以及169#-170#杆之间的导、地线和金具，并重新恢复架线共计0.482 Km。

本工程共有铁塔9基，其中单回路转角塔6基，单回路直线铁塔3基。

铁塔基础有：现浇台阶型刚性基础。

现浇基础：砼强度等级为C20级，主柱钢筋为HRB335螺纹钢，其它部位钢筋为HPB235。

全线地形地貌以泥沼为主，多数地段较平，其中泥沼占65％，山地占35%。

黄海高程在1700m-2000m之间。

山上植被稀疏，主要以松杂木为主；地层地下水埋藏较深，地下水主要类型为孔隙水。

本工程线路沿线交通便利，可利用楚雄至姚安公路及乡村道路进行运输。

基础编号规定:线路方向由姚安变至谢家河-大姚110kV线路的169#杆方向,基础编号如下图所示:大号姚安变基础编号示意图1、线路复测1.1按设计断面图，核对现场桩位是否与设计图纸相符，如有不符合应立即上报技术部门。

1.2核对直线与转角度，复测时应测量至相邻段2-3基杆位桩，以确保全线塔位在同一线上。

1.3核对杆位高差和档距，补钉丢失的杆位和施工用的辅助桩。

1.4核对风偏影响点。

1.5对杆位进行全面核对，包括基础保护范围，拉线基础面与杆位基础高差、特殊地形应测量塔位断面，最终确认杆位是否可行。

2、允许偏差2.1以设计钉立的两相邻的直线桩为基础，杆位横线路方向偏移不得大于50mm。

一、工程概况1.1工程概况本线路分为两个工程，我公司承担该工程施工。

一是静乐220KV站至泉庄110kVⅠ回，线路全长8.531公里，线路起止点直线距离8.2公里，曲折系数1.04。

全线共用铁塔30基，新建直线铁塔22基，占新建杆塔总数的73.3%，转角耐张及终端铁塔8基，占新建杆塔总数的26.7%。

二是静乐220kV站至泉庄110kVⅡ回，线路全长8.507公里，线路起止点直线距离8.2公里，曲折系数1.04。

全线共用铁塔29基，新建直线铁塔20基，占新建杆塔总数的68.9.%，转角耐张及终端铁塔9基，占新建杆塔总数的31.1%。

导线采用LGJ-300/25钢芯铝铰线；地线一侧架设一根OPGW光缆，另一侧架设良导体。

1.2杆塔编号顺序及铁塔塔腿编号本工程杆塔编号顺序是由新建静乐220KV变电站向泉庄110KV变电站方向递增为准，并以此方向区分线路的左右和前后。

顺时针方向转动分别为A、B、C、D，线路左右转亦以面向前进方向为准。

铁塔塔腿编号如下图所示：大号侧（泉庄110KV站）小号侧（静乐220KV站）A、B、C、D腿编号图第二章基础配置表2.1线路复测施工对设计的杆位中心桩及线路径进行复测，复测的内容和方法如下：（1）以设计勘测标定后的两相邻直线桩为基准，用正倒镜分中法检查塔中心桩，若发现中心桩偏移，应将中心桩移正，若有误差时，其横线路方向的偏值应不大于50mm。

（2）用方向法复测线路转角值，对设计值的误差不应大于1′30〞。

（3）用经纬仪视距法复核档距，其误差不应大于设计档距的1%。

（4）对线路地形变化较大和杆塔间有跨越物时，应复测杆塔中心桩处，在凸起点被跨越物的标高，对设计测值的误差应不超过0.5M。

（5）对丢失的直线杆塔中心桩，可用正倒镜分中法补测，丢失转角桩补测，可按图1所示，将全站仪安平于C2点，用正倒镜分中法定出A、B两点，再将仪器安平在C3点，用同样方法定出C、D点，AB、CD两线之交点J1，就是转角点。

目录一、编制依据二、工程概况三、基础开挖的技术要求及注意事项3.1 桩位及塔腿编号及标高3.2铁塔基础分坑测量3.3基坑开挖的注意事项3.4基坑开挖的质量要求3.5基坑开挖的具体措施3.6基坑开挖后的回填四、基础砼工作量及现场混凝土浇筑施工技术要求4.1工程铁塔基础混凝土强度等级4.2现场混凝土浇筑施工技术要求4.2.1钢筋笼的绑扎4.2.2模板的支立4.2.3地脚螺栓的安装4.2.4混凝土的搅拌4.2.5混凝土的浇筑4.2.6混凝土的捣固4.2.7立柱顶面要求4.2.8拆模及养护4.2.9混凝土浇筑的过程控制4.2.10基础原材料质量要求一、编制依据1、深圳供电规划设计院有限公司的本线工程的施工设计图及资料；2、本工程现场的调查（地形、地质、交通、气候）；3、《110~500kV 架空电力线路施工及验收规范》（GB50233-2005）；4、《电力建设安全工作规程（架空电力线路部分）》（DL5009.2-94）；5、国家有关的规程、规范、标准、规定；二、工程概况110kV 绿洲送电工程（绿洲-太平）位于广州从化市太平镇境内。

起点是绿洲站110kV 出线构架，终点为太平站进线构架，线路全长7.58km ，其中双回路（绿洲站太平甲乙线构架-N1塔0.05km ，N17塔-太平站绿洲甲乙线构架4.63km ）4.68km ，同塔四回路段（N1-N17塔）2.9km （另预留2回为绿洲至水南线路）；导线采用LGJ-400/35钢芯稀土铝绞线，四回路部分地线采用1根36芯OPGW 复合光缆，1根24芯OPGW 光缆，双回路部分地线1根采用LGJ70/40钢芯稀土铝绞线，1根采用36芯OPGW 复合光缆；全线新建铁塔34基。

三、挖的技术要求及注意事项3．1 桩位及塔腿编号及标高大号侧左转 右转横担方向小号侧ⅠⅡⅣ Ⅲ铁塔基础腿别编号如上图所示；工程所有基础的基面以定位桩地面标高为准，设计有要求，按设计图纸为准。
