各种系列单片机比较

单片机芯片型号单片机芯片型号是指用于控制和处理电子设备的专用芯片，它是一种集成电路，内部包含了中央处理器、存储器、输入/输出接口等功能模块。

以下是一些常见的单片机芯片型号及其特点：1. 8051系列：这是最早的单片机产品之一，由Intel公司于1980年推出。

它具有8位的数据总线宽度和8位的算术逻辑单元，可通过外部扩展总线来连接其他设备。

2. PIC系列：这是Microchip公司推出的一系列单片机产品。

它具有低功耗、高性能和丰富的外设接口，适用于各种应用领域。

3. STM32系列：这是STMicroelectronics公司推出的一系列基于ARM Cortex-M内核的32位单片机产品。

它具有高性能、低功耗和丰富的外设接口，广泛应用于工业控制、汽车电子等领域。

4. AVR系列：这是Atmel公司推出的一系列单片机产品。

它具有低功耗、高性能和丰富的外设接口，适用于各种应用领域。

5. MSP430系列：这是德州仪器公司推出的一系列低功耗单片机产品。

它具有超低功耗和高性能，适用于需要长时间运行的应用领域。

6. ARM Cortex-M系列：这是一系列基于ARM Cortex-M内核的32位单片机产品。

它具有高性能、低功耗和丰富的外设接口，广泛应用于消费电子、工业控制等领域。

7. NXP LPC系列：这是NXP公司推出的一系列基于ARM Cortex-M内核的32位单片机产品。

它具有高性能、低功耗和丰富的外设接口，适用于各种应用领域。

8. TI TMS320系列：这是德州仪器公司推出的一系列数字信号处理器（DSP）单片机产品。

它具有高性能的信号处理能力，适用于语音、视频处理等应用领域。

这些单片机芯片型号在各个领域都有广泛的应用，用户可以根据需求选择适合的型号，进行开发和设计。

需要注意的是，单片机技术在不断发展，市场上还有许多其他的型号可供选择。

七大主流单片机介绍单片机（Microcontroller）是一种内部集成了微处理器核心、存储器和各种输入输出接口的集成电路。

在现代电子产品中，单片机得到广泛应用，已经成为了数字化时代中不可或缺的一部分。

本文将为您介绍七大主流的单片机产品。

一、STM32系列单片机STM32系列单片机是由意法半导体（STMicroelectronics）推出的一款基于ARM Cortex-M内核的单片机。

该系列单片机功能强大，性能稳定可靠，并且具有低功耗、高性价比等优势。

它们适用于各种应用领域，如工业自动化、智能家居、医疗设备等。

二、PIC系列单片机PIC系列单片机是由美国微芯科技（Microchip Technology）研发的一款经典单片机。

这种单片机易于使用且功能强大，支持广泛的外设和通信接口。

它们在电子产品领域中得到了广泛应用，如汽车电子、消费电子、嵌入式系统等。

三、AVR系列单片机AVR系列单片机是由挪威阿塔尔（Atmel）公司设计的一款高性能单片机。

这种单片机具有低功耗、高速度和丰富的外设资源。

它们适用于嵌入式系统、工业控制、汽车电子等领域。

四、8051系列单片机8051系列单片机是由Intel公司首先推出的一款经典单片机。

这种单片机采用了CISC指令集架构，具有成熟的软硬件生态系统。

它们广泛应用于家电控制、安防系统、电子仪器等领域。

五、Arduino系列单片机Arduino系列单片机是一种开源硬件平台，包括了硬件和开发环境。

这种单片机易于上手，适合初学者学习和创作各种交互式项目。

它们广泛用于教育、艺术创作、物联网等领域。

六、Raspberry Pi系列单片机Raspberry Pi系列单片机是一种基于Linux操作系统的嵌入式计算机。

这种单片机具有强大的计算能力和丰富的扩展接口，适合搭建服务器、智能家居系统等复杂应用。

七、NXP系列单片机NXP系列单片机是由恩智浦（NXP）半导体公司生产的一种高性能单片机。

51⼊门笔记-（2）常见单⽚机的种类与简介常见单⽚机种类与简介单⽚机从当初的4位发展到8位、32位，甚⾄更⾼，到现在可以说种类繁多⽽且齐全，数量庞⼤，在不同的领域主流的单⽚机有不同，很多设计开发有时候要⾯临很多选择。

下⾯介绍⼏种常⽤的单⽚机：1、51系列单⽚机stc的51单⽚机51单⽚机最初是由Intel始创的8004单⽚机开始，这是8位的单⽚机，特点是：寄存器少，。

很多功能需要外部扩展，像AD转换、PWM专门输出信号等、I/O⼝输出能⼒不强、运⾏速度慢、抗⼲扰能⼒差、功耗⾼、不具备⾃编程能⼒。

但是它的外围电路相对简单，上⼿容易，适合⼊门级，很多⾼校单⽚机都是以51单⽚机教学为主，在⼯业测控系统应⽤很⼴泛。

⽬前⽣产51单⽚机的⼚家有：英特尔、艾德梅尔、西门⼦、华邦以及国产的宏晶等。

2、AVR系列单⽚机arduino nano开发板，芯⽚为avr单⽚机AVR单⽚机是由Atmel公司最初提出，也是8位单⽚机，后来也有16位的，但是与51不⼀样，它内部指令⼤⼤简化，同时内部结构精简，因此速度更快，功能更加强⼤，驱动能⼒⽐51的强，功耗也很低，抗⼲扰能⼒更强，内部有强劲的Flash程序存储器，烧录快捷⽅便，内部集成多种频率的RC振荡器、PWM输出、AD转换、看门狗、上电⾃动复位等功能。

AVR单⽚机有三种系列：1、tiny AVR，这种主要被⽤于需要性能不是很⾼、效率低下以及在⼩封装中使⽤2、mega AVR，这种主要是针对需要加额外外围电路设计的理想选择，⾃编程能⼒强3、Xmega AVR，这种主要是在⾼集成度和低功耗使⽤AVR单⽚机主要应⽤在打印机、空调、电表等控制电路板当中。

3、STM8系列stm8开发板STM8系列是意法半导体公司⽣产的8位的单⽚机。

该型号单⽚机分为STM8A、STM8S、STM8L三个系列。

从2008年STM8发布⾄今已有13年，截⽌到2018年底累计出货量已经超过40亿⽚。

4、STM32系列单⽚机stm32芯⽚STM32系列单⽚机是有ST公司推出的，表⽰ARM Cortex-M内核的32位微控制器，这个芯⽚功能就更强⼤了，光是学习起来就有厚厚的⼀本书，这还不包括实际操作实践，从事软件开发的⼯程师，特别是设计⼤型系统对这个芯⽚⼀定不陌⽣。

7大主流单片机优缺点分析及功能体现51、MSP430、STM32、TMS、PIC、AVR、STC单片机之间的优缺点比较及功能体现。

51单片机应用最广泛的8位单片机当然也是初学者们最容易上手学习的单片机，最早由Intel推出，由于其典型的结构和完善的总线专用寄存器的集中管理，众多的逻辑位操作功能及面向控制的丰富的指令系统，堪称为一代“经典”，为以后的其它单片机的发展奠定了基础。

目前在教学场合和对性能要求不高的场合大量被采用。

特点51单片机之所以成为经典，成为易上手的单片机主要有以下特点：•从内部的硬件到软件有一套完整的按位操作系统，称作位处理器，处理对象不是字或字节而是位。

不但能对片内某些特殊功能寄存器的某位进行处理，如传送、置位、清零、测试等，还能进行位的逻辑运算，其功能十分完备，使用起来得心应手。

•同时在片内RAM区间还特别开辟了一个双重功能的地址区间，使用极为灵活，这一功能无疑给使用者提供了极大的方便。

•乘法和除法指令，这给编程也带来了便利。

很多的八位单片机都不具备乘法功能，做乘法时还得编上一段子程序调用，十分不便。

缺点51单片机虽然是经典，但是缺点还是很明显的。

•AD、EEPROM等功能需要靠扩展，增加了硬件和软件负担。

•虽然I/O脚使用简单，但高电平时无输出能力，这也是51系列单片机的最大软肋。

•运行速度过慢，特别是双数据指针，如能改进能给编程带来很大的便利。

•51保护能力很差，很容易烧坏芯片。

MSP430单片机MSP430系列单片机是1996年开始推向市场的一种16位超低功耗的混合信号处理器，给人们留下的最大的亮点是低功耗而且速度快，汇编语言用起来很灵活，寻址方式很多，指令很少，容易上手。

主要是由于其针对实际应用需求，把许多模拟电路、数字电路和微处理器集成在一个芯片上，以提供“单片”解决方案。

在低功耗及超低功耗的工业场合应用的比较多。

特点MSP430单片机其迅速发展和应用范围的不断扩大，主要取决于以下的特点。

9. NS单片机
COP8单片机是美国国家半导体公司的产品，该公司以生产先进的模拟电路著称，能生产高水平的数字模拟混合电路。COP8单片机片内集成了16位A/D，这是单片机中不多见的。COP8单片机内部使用了抗EMI电路，在看门狗电路以及STOP方式下单片机的唤醒方式上都有独到之处。此外，COP8的程序加密控制也做得特别好。
TI公司单片机(51单片机)：
德州仪器提供了TMS370和MSP430两大系列通用单片机.TMS370系列单片机是8位CMOS单片机,具有多种存储模式、多种外围接口模式,适用于复杂的实时控制场合;MSP430系列单片机是一种超低功耗、功能集成度较高的16位低功耗单片机,特别适用于要求功耗低的场合
3. Scenix单片机
Scenix单片机的I/O模块有新意。I/O模块的集成与组合技术是单片机技术不可缺少的重要方面。除传统的I/O功能模块如并行I/O、URT、SPI、I2C、A/D、PWM、PLL、DTMF等，新的I/O模块不断出现，如USB，CAN、J1850，最具代表性的是MOTOROLA32位单片机，它集成了包括各种通信协议在内的I/O模块，而Scenix单片机在I/O模块的处理上引入虚拟I/O的新概念。Scenix采用了RISC结构的CPU，使CPU最高工作频率达50MHz。运算速度接近50MIPS。有了强有力的CPU，各种I/O功能便可以用软件的办法模拟。单片机的封装采用20/28引脚。公司提供各种I/O的库函数，用于实现各种I/O模块的功能。这些用软件完成的模块包括多路UART、多种A/D、PWM、SPI、DTMF、FSK、LCD驱动等，这些都是通常用硬件实现起来也相当复杂的模块。
PHILIPS公司的单片机是基于80C51内核的单片机,嵌入了掉电检测、模拟以及片内RC振荡器等功能,这使51LPC在高集成度、低成本、低功耗的应用设计中可以满足多方面的性能要求.

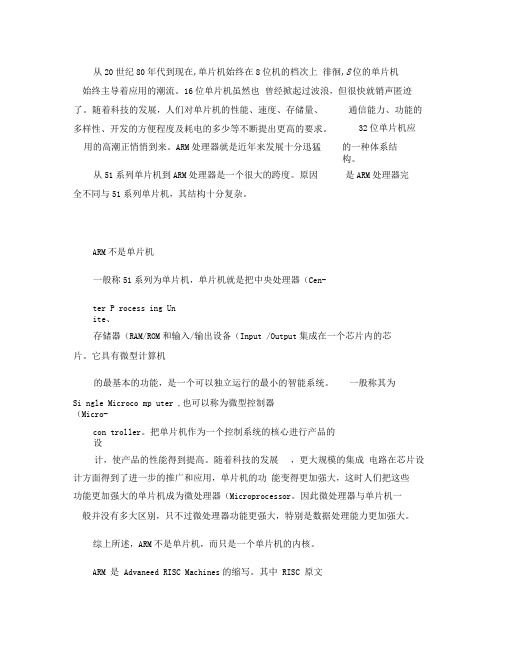

从20世纪80年代到现在,单片机始终在8位机的档次上徘徊,8位的单片机始终主导着应用的潮流。

16位单片机虽然也曾经掀起过波浪，但很快就销声匿迹了。

随着科技的发展，人们对单片机的性能、速度、存储量、通信能力、功能的多样性、开发的方便程度及耗电的多少等不断提出更高的要求。

32位单片机应用的高潮正悄悄到来。

ARM处理器就是近年来发展十分迅猛的一种体系结构。

从51系列单片机到ARM处理器是一个很大的跨度。

原因是ARM处理器完全不同与51系列单片机，其结构十分复杂。

ARM不是单片机一般称51系列为单片机，单片机就是把中央处理器（Cen-ter P rocess ing Unite、存储器（RAM/ROM和输入/输出设备（Input /Output集成在一个芯片内的芯片。

它具有微型计算机的最基本的功能，是一个可以独立运行的最小的智能系统。

一般称其为Si ngle Microco mp uter ,也可以称为微型控制器（Micro-con troller。

把单片机作为一个控制系统的核心进行产品的设计，使产品的性能得到提高。

随着科技的发展，更大规模的集成电路在芯片设计方面得到了进一步的推广和应用，单片机的功能变得更加强大，这时人们把这些功能更加强大的单片机成为微处理器（Microprocessor。

因此微处理器与单片机一般并没有多大区别，只不过微处理器功能更强大，特别是数据处理能力更加强大。

综上所述，ARM不是单片机，而只是一个单片机的内核。

ARM 是Advaneed RISC Machines的缩写。

其中RISC 原文是Reduced Instruction Set Computer意为精简指令集计算机。

单片机最主要的特征就是本身能组成最小系统，可独立运行，并具有完整的功能，而ARM则不能。

ARM和单片机不同，它仅仅是单片机中的中央处理器。

一般称其为ARM处理器结构。

也就是说以ARM为核,把ARM作为中央处理器,根据需要设计出外围功能模块，用总线把这些功能模块和ARM核连接在一起，组成一个单片机。

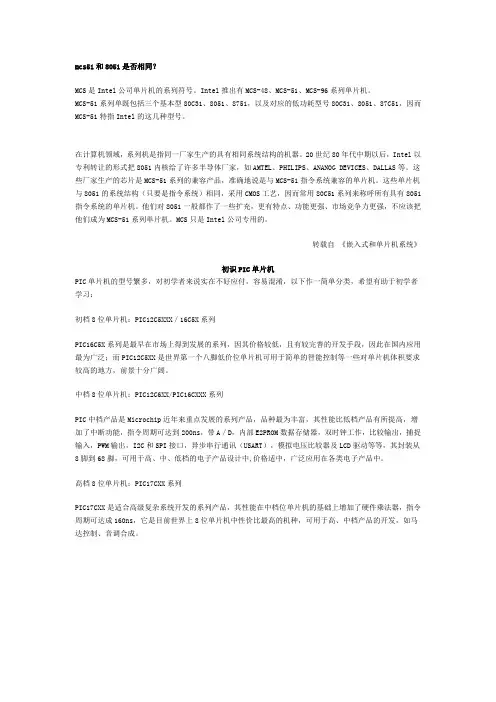

mcs51和8051是否相同？MCS是Intel公司单片机的系列符号。

Intel推出有MCS-48、MCS-51、MCS-96系列单片机。

MCS-51系列单既包括三个基本型80C31、8051、8751，以及对应的低功耗型号80C31、8051、87C51，因而MCS-51特指Intel的这几种型号。

在计算机领域，系列机是指同一厂家生产的具有相同系统结构的机器。

20世纪80年代中期以后，Intel以专利转让的形式把8051内核给了许多半导体厂家，如AMTEL、PHILIPS、ANANOG DEVICES、DALLAS等。

这些厂家生产的芯片是MCS-51系列的兼容产品，准确地说是与MCS-51指令系统兼容的单片机。

这些单片机与8051的系统结构（只要是指令系统）相同，采用CMOS工艺，因而常用80C51系列来称呼所有具有8051指令系统的单片机。

他们对8051一般都作了一些扩充，更有特点、功能更强、市场竞争力更强，不应该把他们成为MCS-51系列单片机。

MCS只是Intel公司专用的。

转载自《嵌入式和单片机系统》初识PIC单片机PIC单片机的型号繁多，对初学者来说实在不好应付，容易混淆，以下作一简单分类，希望有助于初学者学习：初档8位单片机：PIC12C5XXX／16C5X系列PIC16C5X系列是最早在市场上得到发展的系列，因其价格较低，且有较完善的开发手段，因此在国内应用最为广泛；而PIC12C5XX是世界第一个八脚低价位单片机可用于简单的智能控制等一些对单片机体积要求较高的地方，前景十分广阔。

中档8位单片机：PIC12C6XX/PIC16CXXX系列PIC中档产品是Microchip近年来重点发展的系列产品，品种最为丰富，其性能比低档产品有所提高，增加了中断功能，指令周期可达到200ns，带A／D，内部E2PROM数据存储器，双时钟工作，比较输出，捕捉输入，PWM输出，I2C和SPI接口，异步串行通讯（USART），模拟电压比较器及LCD驱动等等，其封装从8脚到68脚，可用于高、中、低档的电子产品设计中,价格适中，广泛应用在各类电子产品中。

按数据位数分8位，16位，32位。

按厂家分，atmel ，nxp，st，ti，intel，华邦，stc，philips，moto罗拉等等。

按处理速度分低速，高速。

经典的：1、51单片机2、61单片机3、AVR单片机4、430超低功耗单片机5、PIC单片机6、飞思卡尔的单片机7、英飞凌的单片机1.8051 单片机最早有Intel公司推出8051/31类单片机,也是世界上使用量最大的几种单片机之一.由于Intel 公司将重点放在186,386,奔腾等与PC类兼容的高档芯片开发上,8051类单片机主要有Philips, 三星,华帮等公司接手.这些公司在保持与8051单片机兼容基础改善了8051的许多特点.提高了速度,降低了时钟频率,放宽了电源电压的动态范围,降低了产品价格.2.Atmel 单片机:ATMEL 公司是世界上著名的高性能低功耗非易失性存储器和数字集成电路的一流半导体制造公司ATMEL 公司最令人注目的是它的EEPROM 电可擦除技术闪速存储器技术和质量高可靠性的生产技术在CMOS 器件生产领域中ATMEL 的先进设计水平优秀的生产工艺及封装技术一直处于世界的领先地位这些技术用于单片机生产使单片机也具有优秀的品质在结构性能和功能等方面都有明显的优势ATMEL 公司的单片机是目前世界上一种独具特色而性能卓越的单片机它在计算机外部设备通讯设备自动化工业控制宇航设备仪器仪表和各种消费类产品中都有着广泛的应用前景.其生产的AT90系列是增强型RISC内载FLASH单片机,通常称为AVR系列.AT91M系列是基于ARM7TDMI 嵌入式处理器的A TMEL 16/32 微处理器系列中的一个新成员该处理器用高密度的16 位指令集实现了高效的32 位RISC 结构且功耗很低.另外ATMAL的增强型51系列单片机目前在市场上仍然十分流行,其中AT89S51 十分活跃.3.Microchip 单片机:Microchip 单片机是市场份额增长最快的单片机.他的主要产品是16C 系列8 位单片机,CPU采用RISC 结构,仅33 条指令,运行速度快,且以低价位著称,一般单片机价格都在1 美元以下.Microchip 单片机没有掩膜产品,全部都是OTP 器件(现已推出FLASH 型单片机).Microchip 强调节约成本的最优化设计,是使用量大,档次低,价格敏感的产品.4.TI 公司的MSP430 系列单片机:MSP430 系列单片机是由TI公司开发的16 位单片机。

由于51系列单片机的内核都一样，所以在51单片机教材方面目前仍然沿用Intel MCS 8051单片机的书籍。开发软件和工具也是一样，我们统称为8051开发系统、环境、等等，如我们网站介绍的汇编程序ASM51、Keil C51、MedWin 等均是针对8051内核单片机的开发软件。
单对AT89C51、AT89S51来说，在实际电路中可以直接互换8051\\8751，替换8031只是第31脚有区别，8031因内部没有ROM，31脚需接地（GND），单片机在启动后就到外面程序存储器读取指令；而8051/8751/89c51因内部有程序存储器，31脚接高电平（VCC），单片机启动后直接在内部读取指令。也就是51芯片的31脚控制着单片机程序从内部读取还是从外部读取，31脚接电源，程序从内部读取，31脚接地，程序从外部读取。其他无须改动。另外，AT89C51、AT89s51替换8031后因不用外存储器，不必安装原电路的外存储器和373芯片。
8031、8051、8751、89C51、89S51的区别与特点
.文章来源：net
8031/8051/8751是Intel公司早期的产品。
8031的特点
8031片内不带程序存储器ROM，使用时用户需外接程序存储器和一片逻辑电路373，外接的程序存储器多为EPROM的2764系列。用户若想对写入到EPROM中的程序进行修改，必须先用一种特殊的紫外线灯将其照射擦除，之后再可写入。写入到外接程序存储器的程序代码没有什么保密性可言。
AT89C51、AT89S51的特点
在众多的51系列单片机中，要算 ATMEL 公司的AT89C51、AT89S51更实用，因他不但和8051指令、管脚完全兼容，而且其片内的4K程序存储器是FLASH工艺的，这种工艺的存储器用户可以用电的方式瞬间擦除、改写，一般专为 ATMEL AT89xx 做的编程器均带有这些功能。显而易见，这种单片机对开发设备的要求很低，开发时间也大大缩短。写入单片机内的程序还可以进行加密，这又很好地保护了你的劳动成果。再着，AT89C51、AT89S51目前的售价比8031还低，市场供应也很充足。

8、16、32-BIT系列单⽚机区别与特点⼀、8位单⽚机8031/8051/8751是Intel公司早期的产品1、8031的特点8031⽚内不带程序存储器ROM，使⽤时⽤户需外接程序存储器和⼀⽚逻辑电路373，外接的程序存储器多为EPROM的2764系列。

⽤户若想对写⼊到EPROM中的程序进⾏修改，必须先⽤⼀种特殊的紫外线灯将其照射擦除，之后再可写⼊。

写⼊到外接程序存储器的程序代码没有什么保密性可⾔。

2、8051的特点8051⽚内有4k ROM，⽆须外接外存储器和373，更能体现“单⽚”的简练。

但是你编的程序你⽆法烧写到其ROM中，只有将程序交芯⽚⼚代你烧写，并是⼀次性的，今后你和芯⽚⼚都不能改写其内容。

3、8751的特点8751与8051基本⼀样，但8751⽚内有4k的EPROM，⽤户可以将⾃⼰编写的程序写⼊单⽚机的EPROM中进⾏现场实验与应⽤，EPROM的改写同样需要⽤紫外线灯照射⼀定时间擦除后再烧写。

由于上述类型的单⽚机应⽤的早，影响很⼤，已成为事实上的⼯业标准。

后来很多芯⽚⼚商以各种⽅式与Intel公司合作，也推出了同类型的单⽚机，如同⼀种单⽚机的多个版本⼀样，虽都在不断的改变制造⼯艺，但内核却⼀样，也就是说这类单⽚机指令系统完全兼容，绝⼤多数管脚也兼容；在使⽤上基本可以直接互换。

⼈们统称这些与8051内核相同的单⽚机为“51系列单⽚机”，学了其中⼀种，便会所有的51系列。

4、AT89C51、AT89S51的特点在众多的51系列单⽚机中，要算 ATMEL 公司的AT89C51、AT89S51更实⽤，因他不但和8051指令、管脚完全兼容，⽽且其⽚内的4K程序存储器是FLASH⼯艺的，这种⼯艺的存储器⽤户可以⽤电的⽅式瞬间擦除、改写，⼀般专为 ATMEL AT89xx 做的编程器均带有这些功能。

显⽽易见，这种单⽚机对开发设备的要求很低，开发时间也⼤⼤缩短。

写⼊单⽚机内的程序还可以进⾏加密，这⼜很好地保护了你的劳动成果。

51、AVR、PIC、MSP430、ARM五大单片机全解析8051单片微型计算机简称为单片机，又称为微型控制器，是微型计算机的一个重要分支。

单片机是70年代中期发展起来的一种大规模集成电路芯片，是CPU、RAM、ROM、I/O接口和中断系统于同一硅片的器件。

80年代以来，单片机发展迅速，各类新产品不断涌现，出现了许多高性能新型机种，现已逐渐成为工厂自动化和各控制领域的支柱产业之一。

AVR和PIC都是跟8051结构不同的8位单片机，因为结构不同，所以汇编指令也有所不同，而且区别于使用CISC指令集的8051，他们都是RISC指令集的，只有几十条指令，大部分指令都是单指令周期的指令，所以在同样晶振频率下，较8051速度要快。

另PIC的8位单片机前几年是世界上出货量最大的单片机，飞思卡尔的单片机紧随其后。

ARM实际上就是32位的单片机，它的内部资源（寄存器和外设功能）较8051和PIC、AVR都要多得多，跟计算机的CPU芯片很接近了。

常用于手机、路由器等等。

DSP其实也是一种特殊的单片机，它从8位到32位的都有。

它是专门用来计算数字信号的。

在某些公式运算上，它比现行家用计算机的最快的CPU还要快。

比如说一般32位的DSP能在一个指令周期内运算完一个32位数乘32位数积再加一个32位数。

应用于某些对实时处理要求较高的场合。

AVR高可靠性、功能强、高速度、低功耗和低价位指标，也是单片机占领市场、赖以生存的必要条件。

早期单片机主要由于工艺及设计水平不高，一直是衡量单片机性能的重要、功耗高和抗干扰性能差等原因，所以采取稳妥方案：即采用较高的分频系数对时钟分频，使得指令周期长，执行速度慢以后的CMOS单片机虽然采用提高时钟频率和缩小分频系数等措施，但这种状态并未被彻底改观（51以及51兼容）。

此间虽有某些精简指令集单片机（RISC）问世，但依然沿袭对时钟分频的作法。

AVR单片机的推出，彻底打破这种旧设计格局，废除了机器周期，抛弃复杂指令计算机（CISC）追求指令完备的做法；采用精简指令集，以字作为指令长度单位内容丰富的操作数与操作码安排在一字之中（指令集中占大多数的单周期指令都是如此），取指周期短，又可预取指令，实现流水作业，故可高速执行指令。

PSEN 外部程序存储器读选通信号：在读外部 ROM 时 PSEN 低电平有效，以实现外 部 ROM 单元的读操作。
1、内部 ROM 读取时，PSEN 不动作； 2、外部 ROM 读取时，在每个机器周期会动作两次； 3、外部 RAM 读取时，两个 PSEN 脉冲被跳过不会输出； 4、外接 ROM 时，与 ROM 的 OE 脚相接。 参见图 2—（8051 扩展 2KB EEPROM 电路，在图中 PSEN 与扩展 ROM 的 OE 脚相 接） EA/VPP 访问和序存储器控制信号 1、接高电平时： CPU 读取内部程序存储器（ROM） 扩展外部 ROM：当读取内部程序存储器超过 0FFFH（8051）1FFFH（8052）时自动 读取外部 ROM。 2、接低电平时：CPU 读取外部程序存储器（ROM）。 在前面的学习中我们已知道， 8031 单片机内部是没有 ROM 的，那么在应用 8031 单片机时，这个脚是一直接低电平的。 3、8751 烧写内部 EPROM 时，利用此脚输入 21V 的烧写电压。
ALE/PROG 地址锁存控制信号：在系统扩展时，ALE 用于控制把 P0 口的输出低 8 位 地址送锁存器锁存起来，以实现低位地址和数据的隔离。（在后面关于扩展的课程中我们就 会看到 8051 扩展 EEPROM 电路，在图中 ALE 与 74LS373 锁存器的 G 相连接，当 CPU 对外部进行存取时，用以锁住地址的低位地址，即 P0 口输出。ALE 有可能是高电平也有可 能是低电平，当 ALE 是高电平时，允许地址锁存信号，当访问外部存储器时，ALE 信号负 跳变（即由正变负）将 P0 口上低 8 位地址信号送入锁存器。当 ALE 是低电平时，P0 口上 的内容和锁存器输出一致。关于锁存器的内容，我们稍后也会介绍。

各种封装形式见图
抗干扰性能、保密性
用单片机要选择抗干扰性能好的，特别是用在 干扰比较大的工业环境中的尤应如此。单片 机加密后的保密性能也要好，这样可保证你 的知识产权不容易被侵犯
其他方面
在单片机的性能上还有很多要考虑的因素，比 如中断源的数量和优先级、工作温度范围、 有没有低电压检测功能、单片机内部有无时 钟振荡器、有无上电复位功能等等
I ／ O( 输入／输出 ) 口


I／ O 口的数量和功能是选用单片机时首先要考虑的问题之 一，要根据实际需要确定 I ／ O 口的数量， I ／ O 口多 余不仅芯片的体积增大，也增加了成本。 选用时还要考虑 I ／ O 口的驱动能力，驱动电流大的单片 机可以简化外围电路。 51 等系列的单片机下拉 ( 输出低 电平 ) 时驱动电流大，但上拉 ( 输出高电平 ) 时驱动电 流很小。而 PIC 和 AVR 系列的单片机每个 I ／ O 口都可 以设置方向，当输出口使用时以推挽驱动的方式输出高、低 电平，驱动能力强，也使得 I ／ O 口资源灵活、功能强大、 可充分利用。当然我们也可以根据 I ／ O 口的功能来设计 外围电路，例如用 51 单片机驱动数码管，我们选用共阳的 数码管就能发挥其输出口下拉驱动电流大的特点

封装形式
单片机常见的封装形式有： DIP( 双列直插式 封装 ) 、 PLCC(PLCC 要对应插座 ) 、 QFP( 四侧引脚扁平封装 ) 、 SOP( 双列小 外形贴片封装 ) 等。做实验时一般选用： DIP 封装的，如果选用其它封装，用编程器 编程时还配专用的适配器。如果对系统的体 积有要求，如遥控器中用的单片机，往往选 用 QFP 和 SOP 封装的
工作电压、功耗
单片机的工作电压最低可以达到 1 ． 8V ，最高为 6V ，常用的单片机工作电压为 4 ． 5V ～ 5 ． 5V ，低电压系列2 ． 7V ～ 5 ． 0V 或 2 ． 4V ～ 3 ． 6V 。选用时根据供电方式确定。 单片机的功耗参数主要是指正常模式、空闲模式、 掉电模式下的工作电流，用电池供电的系统要选用 电流小的产品，同时要考虑是否要用到单片机的掉 电模式，如果要用的话必须选择有相应功能的单片 机

单片机种类简介ATMEL公司的AVR单片机,是增强型RISC内载Flash的单片机,芯片上的Flash存储器附在用户的产品中,可随时编程,再编程,使用户的产品设计容易,更新换代方便.A VR单片机采用增强的RISC结构,使其具有高速处理能力,在一个时钟周期内可执行复杂的指令,每MHz可实现1MIPS的处理能力.A VR单片机工作电压为2.7~6.0V,可以实现耗电最优化.A VR的单片机广泛应用于计算机外部设备,工业实时控制,仪器仪表,通讯设备,家用电器,宇航设备等各个领域.Motorola单片机:Motorola是世界上最大的单片机厂商.从M6800开始,开发了广泛的品种,4位,8位,16位32位的单片机都能生产,其中典型的代表有:8位机M6805,M68HC05系列,8位增强型M68HC11,M68HC12 , 16位机M68HC16, 32位机M683XX. Motorola单片机的特点之一是在同样单片机种类简介的速度下所用的时钟频率较Intel类单片机低得多,因而使得高频噪声低,抗干扰能力强,更适合于工控领域及恶劣的环境.MicroChip单片机: MicroChip单片机的主要产品是PIC 16C系列和17C系列8位单片机,CPU 采用RISC结构,分别仅有33,35,58条指令,采用Harvard双总线结构,运行速度快,低工作电压,低功耗,较大的输入输出直接驱动能力,价格低,一次性编程,小体积. 适用于用量大,档次低,价格敏感的产品.在办公自动化设备,消费电子产品,电讯通信,智能仪器仪表,汽车电子,金融电子,工业控制不同领域都有广泛的应用,PIC系列单片机在世界单片机市场份额排名中逐年提高.发展非常迅速.MDT20XX系列单片机:工业级OTP单片机,Micon公司生产,与PIC单片机管脚完全一致,海尔集团的电冰箱控制器,TCL通信产品,长安奥拓铃木小轿车功率分配器就采用这种单片机EM78系列OTP型单片机: 台湾义隆电子股份有限公司,直接替代PIC16CXX,管脚兼容,软件可转换.Scenix单片机: Scenix公司推出的8位RISC结构SX系列单片机与Intel 的Pentium II等一起被<>评选为1998年世界十大处理器.在技术上有其独到之处:SX系列双时钟设置,指令运行速度可达50/75/100MIPS（每秒执行百万条指令,XXX M Instruction Per Second）;具有虚拟外设功能,柔性化I/O端口,所有的I/O端口都可单独编程设定,公司提供各种I/O的库函数,用于实现各种I/O模块的功能,如多路UART,多路A/D,PWM,SPI,DTMF,FS,LCD驱动等等. 采用EEPROM/FLASH程序存储器,可以实现在线系统编程.通过计算机RS232C接口,采用专用串行电缆即可对目标系统进行在线实时仿真.EPSON单片机:EPSON单片机以低电压,低功耗和内置LCD驱动器特点著名于世,尤其是LCD驱动部分做得很好.广泛用于工业控制,医疗设备,家用电器,仪器仪表,通信设备和手持式消费类产品等领域.目前EPSON已推出四位单片机SMC62系列,SMC63系列,SMC60系列和八位单片机SMC88系列.东芝单片机:东芝单片机门类齐全,4位机在家电领域有很大市场,8位机主要有870系列,90系列,该类单片机允许使用慢模式,采用32K时钟时功耗降至10UA数量级.东芝的32位单片机采用MIPS 3000A RISC的CPU结构,面向VCD,数字相机,图像处理等市场.8051单片机:8051单片机最早由Intel公司推出,其后,多家公司购买了8051的内核,使得以8051为内核的MCU系列单片机在世界上产量最大,应用也最广泛,有人推测8051可能最终形成事实上的标准MCU芯片.LG公司生产的GMS90系列单片机,与Intel MCS-51系列,Atmel 89C51/52,89C2051等单片机兼容,CMOS技术,高达40MHZ的时钟频率,应用于: 多功能电话,智能传感器,电度表,工业控制,防盗报警装置,各种计费器,各种IC卡装置,DVD,VCD,CD-ROM.华邦单片机: 华邦公司的W77,W78系列8位单片机的脚位和指令集与8051兼容, 但每个指令周期只需要4个时钟周期,速度提高了三倍,工作频率最高可达40MHz.同时增加了WatchDog Timer,6组外部中断源,2组UART,2组Data pointer及Wait state control pin. W741系列的4位单片机带液晶驱动,在线烧录,保密性高,低操作电压（1.2V~1.8V）.Zilog单片机:Z8单片机是Zilog公司的产品,采用多累加器结构,有较强的中断处理能力,开发工具价廉物美.Z8单片机以低价位面向低端应用.我想很多人都知道Z80单板机,直到90年代后期,很多大学的微机原理还是讲述Z80.NS单片机:COP8单片机是NS（美国国家半导体公司）的产品,内部集成了16位A/D,这是不多见的,在看门狗多路及STOP方式下单片机的唤醒方式上都有独到之处.此外,COP8的程序加密也做得比较好POWERPIC系列MicroChip公司生产MCS-51系列Intel公司生产MSP430系列德州仪器(TI)公司生产1.8051 单片机最早有Intel公司推出8051/31类单片机,也是世界上使用量最大的几种单片机之一.由于Intel 公司将重点放在186,386,奔腾等与PC类兼容的高档芯片开发上,8051类单片机主要有Philips,三星,华帮等公司接手.这些公司在保持与8051单片机兼容基础改善了8051的许多特点.提高了速度,降低了时钟频率,放宽了电源电压的动态范围,降低了产品价格.2.Atmel 单片机:ATMEL 公司是世界上著名的高性能低功耗非易失性存储器和数字集成电路的一流半导体制造公司ATMEL 公司最令人注目的是它的EEPROM 电可擦除技术闪速存储器技术和质量高可靠性的生产技术在CMOS 器件生产领域中A TMEL 的先进设计水平优秀的生产工艺及封装技术一直处于世界的领先地位这些技术用于单片机生产使单片机也具有优秀的品质在结构性能和功能等方面都有明显的优势ATMEL 公司的单片机是目前世界上一种独具特色而性能卓越的单片机它在计算机外部设备通讯设备自动化工业控制宇航设备仪器仪表和各种消费类产品中都有着广泛的应用前景.其生产的A T90系列是增强型RISC内载FLASH单片机,通常称为AVR系列.AT91M系列是基于ARM7TDMI 嵌入式处理器的ATMEL 16/32 微处理器系列中的一个新成员该处理器用高密度的16 位指令集实现了高效的32 位RISC 结构且功耗很低.另外ATMAL的增强型51系列单片机目前在市场上仍然十分流行,其中A T89S51 十分活跃.3.Microchip 单片机:Microchip 单片机是市场份额增长最快的单片机.他的主要产品是16C 系列8 位单片机,CPU采用RISC 结构,仅33 条指令,运行速度快,且以低价位著称,一般单片机价格都在 1 美元以下.Microchip 单片机没有掩膜产品,全部都是OTP 器件(现已推出FLASH 型单片机).Microchip 强调节约成本的最优化设计,是使用量大,档次低,价格敏感的产品.4.TI 公司的MSP430 系列单片机:MSP430 系列单片机是由TI公司开发的16 位单片机。

51系列单片机介绍单片机是一种集成电路，内部包含了中央处理单元（CPU）、存储器和各种输入输出接口，适用于数字控制系统。

51系列单片机以其出色的性能和稳定性在嵌入式系统中得到广泛应用。

本文将介绍51系列单片机的特点、应用领域以及相关学习资源。

一、51系列单片机的特点1. 高性能：51系列单片机采用高速处理器，具有较强的运算能力和响应速度，能够处理复杂的计算任务。

2. 多功能：51系列单片机集成了多种外设接口，如串口通信、模拟输入输出等，可适应不同的应用场景。

3. 低功耗：单片机工作时的功耗相对较低，节能环保，适用于资源有限的系统。

4. 易于编程和调试：51系列单片机有丰富的开发工具和编程环境支持，使得编写和调试程序变得简单快捷。

二、51系列单片机的应用领域1. 家用电器：51系列单片机在家电领域广泛应用，如空调、洗衣机、电视机等，能够实现精确控制和智能化操作。

2. 工业自动化：单片机在工业自动化中发挥重要作用，如机器人、自动化生产线等，实现精确的控制和监测。

3. 智能交通：51系列单片机可用于交通信号控制、智能道路监测等方面，提高交通系统的效率和安全性。

4. 电子设备：单片机广泛应用于电子设备中，如手机、数码相机、电子游戏机等，实现各种功能。

三、51系列单片机的学习资源1. 基础教材：市场上有许多针对51系列单片机的教材，包括理论知识、实验案例和编程示例，适合初学者入门。

2. 在线课程：有很多在线平台提供了关于51系列单片机的视频教程和学习资源，学习者可根据自己的需求选择合适的课程。

3. 开发工具：官方提供了多种开发工具，如Keil、51Pro等，这些工具提供了一站式的开发环境，方便编程和调试。

4. 社区论坛：有许多51系列单片机的爱好者组成了各类社区论坛，学习者可以在论坛中交流经验、解决问题。

5. 实践项目：通过完成一些实践项目，如温度控制、LED灯控制等，可以帮助学习者巩固所学知识并提高实际应用能力。

8051系列单片机的简介8051系列单片机（Microcontroller）是一种广泛应用于嵌入式系统中的芯片。

它集成了中央处理器（CPU）、存储器、输入输出设备和定时器等多种功能，是一种相对独立的微型计算机。

1. 8051系列单片机的历史8051系列单片机最早于1981年由英特尔公司推出，当时的型号是8031。

之后，随着技术的发展，出现了更多的变种型号，如8051、8052、89C51等。

这些单片机具有高度的稳定性、可靠性和灵活性，成为嵌入式系统设计中的首选。

2. 8051系列单片机的特点2.1 强大的计算能力8051系列单片机采用8位中央处理器（CPU），具有快速的时钟频率和高效的指令执行能力。

它可以完成各种常用算术运算和逻辑运算，支持多种数据类型。

2.2 丰富的外设接口8051系列单片机拥有多个通用输入输出口（GPIO），可以与外部设备进行数据交互。

同时，它还集成了串口、并口、定时器/计数器、模拟转换器等常用外设接口，方便实现各种应用需求。

2.3 灵活的编程方式8051系列单片机支持多种编程语言，如C语言、汇编语言等，开发者可以根据实际需求选择最合适的编程方式。

同时，它还提供了丰富的开发工具和调试接口，方便开发者进行软件开发和调试。

2.4 低功耗设计8051系列单片机采用低功耗设计，在系统运行过程中能够有效控制功耗消耗。

这对于一些对电池续航时间要求很高的嵌入式应用来说尤为重要。

3. 8051系列单片机的应用领域8051系列单片机在各个领域都有广泛的应用，如工业自动化、汽车电子、家用电器、医疗设备等。

它们可以用于控制系统、数据采集与处理、信号处理、时序控制等各种任务。

3.1 工业自动化8051系列单片机能够控制各种工业设备，如机械臂、传感器、PLC 等，在工业自动化领域发挥着重要作用。

它们能够实现自动控制和监测，提高生产效率和质量。

3.2 汽车电子在汽车电子领域，8051系列单片机可以实现车身电子控制、发动机管理系统、仪表盘控制、安全气囊等功能。

单片机的种类及特点1.8051 单片机最早有Intel公司推出8051/31类单片机,也是世界上使用量最大的几种单片机之一.由于Intel公司将重点放在186,386,奔腾等与PC类兼容的高档芯片开发上,8051类单片机主要有Philips,三星,华帮等公司接手.这些公司在保持与8051单片机兼容基础改善了8051的许多特点.提高了速度,降低了时钟频率,放宽了电源电压的动态范围,降低了产品价格.2.Atmel 单片机ATMEL 公司是世界上著名的高性能低功耗非易失性存储器和数字集成电路的一流半体制造公司ATMEL 公司最令人注目的是它的EEPROM 电可擦除技术闪速存储器技术和质量高可靠性的生产技术在CMOS 器件生产领域中ATMEL 的先进设计水平优秀的生产工艺及封装技术一直处于世界的领先地位这些技术用于单片机生产使单片机也具有优秀的品质在结构性能和功能等方面都有明显的优势ATMEL 公司的单片机是目前世界上一种独具特色而性能卓越的单片机它在计算机外部设备通讯设备自动化工业控制宇航设备仪器仪表和各种消费类产品中都有着广泛的应用前景.其生产的AT90系列是增强型RISC内载FLASH 单片机,通常称为A VR系列.AT91M系列是基于ARM7TDMI 嵌入式处理器的ATMEL 16/32 微处理器系列中的一个新成员该处理器用高密度的16 位指令集实现了高效的32 位RISC 结构且功耗很低.另外ATMAL的增强型51系列单片机目前在市场上仍然十分流行,其中AT89S51十分活跃.3.Microchip 单片机Microchip 单片机是市场份额增长最快的单片机.他的主要产品是16C 系列8 位单片机,CPU采用RISC 结构,仅33 条指令,运行速度快,且以低价位著称,一般单片机价格都在 1 美元以下.Microchip 单片机没有掩膜产品,全部都是OTP 器件(现已推出FLASH 型单片机).Microchip 强调节约成本的最优化设计,是使用量大,档次低,价格敏感的产品.4.TI 公司的MSP430 系列单片机:MSP430 系列单片机是由TI公司开发的16 位单片机。
