现场扩声系统如何调试_现场扩声系统调试步骤教程

扩声系统调试 本文档提供如何使用NTi Audio 设备进行扩声系统和疏散逃生系统的调试和服务。

您需要：Exel 声学套件• XL2 分析仪• M4260 量测麦克风• MR-PRO 信号发生器• ASD 缆线• 缆线测试插头• 主电源适配器• 系统工具箱TalkBox 声学信号发生器您可以：NTi Audio 仪器可用于下列测试：• 缆线测试• 测量 THD+N • 100V 阻抗测试 • 极性测试• RTA 实时频谱分析• 扬声器延迟设置• 噪声曲线• 混响时间 RT60• 语言清晰度 STIPA扩声系统安装声学套件TalkBox 声学信号发生器怎样测试缆线可以查出平衡XLR 线的任何缺陷，即便缆线已经被装到天花板，墙壁或地板内。

将缆线测试适配器连接到缆线的公头将MR-PRO信号发生器连接到缆线母头在MR-PRO 上，从菜单中选择CABLETEST 缆线测试会有醒目的提示信息显示缆线是否完好检测到断开线路缆线中两条线路连接错误，如PIN 1 和 PIN 2查错提示，请看 附录 A怎样测量THD+N您系统中的某个组件可能会在信号通道中增加非预期的谐波，失真或噪声，也可能该组件没有正确安装或接地，增益过小或过大，又或者组件损坏或有质量问题。

您都可以用XL2 的THD+N功能测量总谐波失真和噪声。

将XL2 连接到系统输出端将MR-PRO 连接到系统输入端在M R-PRO 上，从主菜单选择GENERATOR 信号发生功能，选择WAV 中的SINE 正弦信号，将电平设置为0.00dBu，频率设置为1.000kHz。

在XL2 上，从主菜单选择RMS/THD+N 功能，选择零计权滤波器（测量所有频点的平坦响应），设置LVLRMS单位为dBu，THDN单位为%.显示输入信号是否平衡。

LVLRMS 值显示原始信号的增益或损失：0.0dBu 表示没有增益会损耗。

FREQ 值显示XL2 探测到的频率。

如1.00000 kHz.THDN 值是一个比率，表示XL2 收到的信号中有多少不是来自这1kHz 的正弦信号。

超级完整！大型演出现场扩声系统的调试流程2016-06-24现场扩声系统的调试与安装是个庞大的系统工程，尤其是在大型演出的扩声系统当中。

今天仅为大家简单讲讲在现场扩声系统中，关于传统的模拟系统调试和声音调试这两大部分中的一些基本步骤，希望对扩声领域感兴趣的朋友有所帮助，文中内容如有缺漏，欢迎大家留言更正。

一关于系统调试第一步：系统电平初步调试1线路检查按照系统线路图纸，仔细检查线路连接，确认线路均能正常运作。

２设备初始状态的设置将功放输入设置为最小，将所有周边设备的输入输出旋钮设置为0分贝位置或中间位置。

按照从前级到后级的顺序通电（先不开功放），检查所有设备通电正常后，给功放通电。

３初步检查系统状态此时适当开大功放的增益控制，播放一张熟悉的CD，调整调音台输入电平到基本正常位置。

慢慢推起调音台推子，听听音箱发出来的声音是否正常，是否失真，如果不正常立即关机检查。

４音箱及系统极性检测系统基本正常后，打开所有设备电源，功放电平设置在最大，拉下调音台输出推子，将相位仪发生器接入调音台输入通道，打开相位仪电源调整输出增益和调音台输入增益到调音台指示表为0分贝。

慢慢推起调音台输出推子，待音箱中发出"砰砰"声达到足够的响度（如果响度不够，测试结果有时不准确），用相位仪检测器检查每只音箱是否同相或与音箱说明书的描述一致。

检测时最好关闭其他的音箱，防止干扰，逐个检测比较准确。

如果有不正常的，检查音箱线是否接反或者是系统连接线是否有反相，可调转或更换后再检测。

５相位调整如果同时使用超低频和全频的组合，由于分频系统的存在以及安装位置的原因，可能会有交叉频率干扰或延时时间不同引起的相位问题，所以需要进行相位调整。

粉红噪声生器接到调音台输入通道，调整电平到正常位置，相位仪测试话筒放在场地中间，与音箱成等边三角形的位置。

推起调音台输出推子，检查频谱仪屏幕在全频与超低频音箱分频频率附近的频段有没有出现谷点。

舞台艺术研究Research on stage art 文艺演出现场扩声与调音技巧袁东伟（新疆昌吉州艺术剧院，新疆 昌吉 831100）摘要：在科技不断发展的背景下，各种先进音响设备逐渐在文艺演出中得到了广泛应用，并使演出质量得到了较大的提升，但由于音响设备的操控使用较为复杂，不同演出在调音、扩声等方面的处理要求也有所不同，因此在现场演出中，要想做好现场扩声与调音工作，往往都具有较大的难度。

基于此，本文对文艺演出现场的扩声与调音技巧分别进行了分析，希望能够对文艺演出现场扩声、调音工作起到一定借鉴。

关键词：文艺演出；扩声；调音一、引言现场演出中的扩声、调音工作实际上就是对演出中的各种声音进行艺术再加工，以充分展现出演员的表演才能，但由于文艺演出的形式十分多样，不同形式演出所需要传达出的声音效果也有着很大差异，因此为了给观众带来更好的听觉体验，调音师通常都需要对各种演出形式的特点及现场演出内容加以了解，并与演员进行密切配合，而对于扩声与调音技巧的掌握，则正是实现有效配合的重要基础。

二、文艺演出现场的扩声技巧（一）演出环境适应受市场需求影响，近些年文艺演出的地点变得愈发多样，由于不同演出场地的周边环境存在很大差异，不同环境下的混响时间、频响曲线、拾音环境等声学特性也都并不相同，因此要想做好现场演出的扩音工作，就必须要熟悉各种环境下的声学特性，并根据其声学特性来选择合适的传音器材与扩音方法，以实现对演出环境的有效适应[1]。

例如在专业剧场内进行文艺演出时，应提高音响系统的传声增益以保证剧场内的声压，同时还要采用分散式的音响设备布置方式，将音箱布置在舞台两侧高于前排观众头部至少1米以上，这样既可以减少低频，保证声音的清晰度，同时也能够降低前排音量，提升后排音量，使前后排观众的听觉体验均得到提升。

而在体育场馆、广场等处的室内外大型演出中，则要计算好音响的总功率，选择线性阵列音箱按照集中吊挂的方法进行音箱布置，这样在垂直、水平范围的声场内，观众所听到的声音音量会比较均匀，听觉体验也会更好。

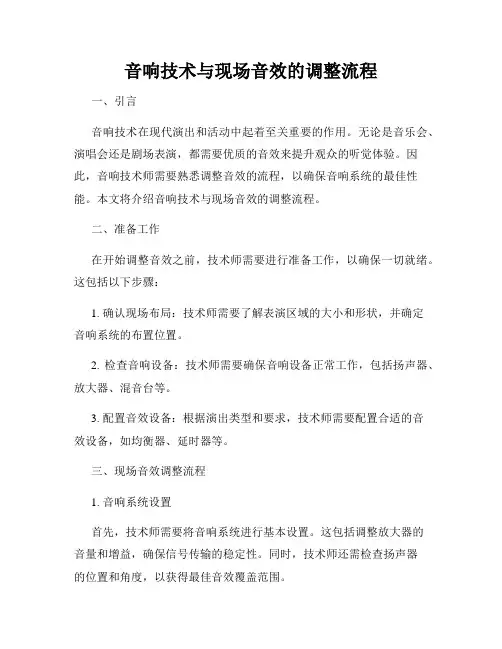

音响技术与现场音效的调整流程一、引言音响技术在现代演出和活动中起着至关重要的作用。

无论是音乐会、演唱会还是剧场表演，都需要优质的音效来提升观众的听觉体验。

因此，音响技术师需要熟悉调整音效的流程，以确保音响系统的最佳性能。

本文将介绍音响技术与现场音效的调整流程。

二、准备工作在开始调整音效之前，技术师需要进行准备工作，以确保一切就绪。

这包括以下步骤：1. 确认现场布局：技术师需要了解表演区域的大小和形状，并确定音响系统的布置位置。

2. 检查音响设备：技术师需要确保音响设备正常工作，包括扬声器、放大器、混音台等。

3. 配置音效设备：根据演出类型和要求，技术师需要配置合适的音效设备，如均衡器、延时器等。

三、现场音效调整流程1. 音响系统设置首先，技术师需要将音响系统进行基本设置。

这包括调整放大器的音量和增益，确保信号传输的稳定性。

同时，技术师还需检查扬声器的位置和角度，以获得最佳音效覆盖范围。

2. 均衡调整均衡器是调整音效的重要工具之一。

技术师需要通过均衡器来调整不同频段的音量和质量。

通常，中音频段是人声和乐器的主要频段，技术师应确保中音区清晰而突出。

高音频段和低音频段的调整需要根据具体音效要求进行，以增强音效的饱满和层次感。

3. 混响调整混响是模拟演出场地的自然回声效果。

技术师可以通过混响器来调整混响时间和深度，以获得自然而舒适的音效。

对于不同演出类型，如音乐会和戏剧表演，混响的设置也会有所不同。

4. 延时调整延时是为了克服声音从不同扬声器处传播所带来的差异。

在大型场地中，技术师需要根据扬声器的位置和信号传输距离来调整延时时间，以确保声音同步且一致。

5. 动态处理动态处理器主要用于控制声音的动态范围，以避免过度失真或音量波动。

通过调整压缩器和限制器的参数，技术师可以控制声音的整体平衡和稳定性。

6. 现场试听和调整完成以上调整后，技术师需要进行现场试听和调整。

在演出前，技术师应请专业人员或演员进行测试演出，以确保音效的质量和适应性。

专业音响工程中的系统调试步骤和方法在专业音响工程中，系统调试是确保音响系统正常工作和音质优化的关键步骤之一、以下是系统调试的步骤和方法。

1.现场勘察：在开始调试之前，必须了解整个音响系统的物理结构和现场环境。

首先，检查音响设备的摆放位置和方向，确保符合设计要求。

其次，检查音响设备的连接布线，包括电源、信号输入和输出等。

最后，检查现场对声音的反射和吸收，以便在调试过程中进行适当的补偿。

2.软件设置：一般情况下，音响设备会配备相应的软件，可以通过软件对系统进行设置和调试。

根据实际需要，设置音响设备的参数，例如音量、音调、均衡器等。

此外，还可以通过软件对系统进行延迟、相位等调整，以实现系统的优化效果。

3.信号检测：在调试前，请确保音源设备正常工作并发送正常的信号。

使用测试音频源，播放不同频率和音量的声音，并检查是否存在噪音、失真、信号丢失等问题。

如果发现问题，可以通过更换音源设备或调整音响系统参数来解决。

4.均衡器调整：均衡器是调整音质的关键工具之一、通过调整不同频率的增益，可以实现对声音的精细控制。

在调试时，可以通过调整主音箱、副音箱和低音箱的均衡器，以实现合适的音质效果。

一般来说，应确保频率响应平稳，不会出现过度增强或减弱的情况。

5.延迟调整：延迟是指声音在空间中传播所需要的时间。

在音响系统中，不同位置的音箱会因距离观众席的远近而导致声音到达观众席的时间差。

为了实现声音的统一和准确，需要对不同音箱的延迟进行调整。

一般来说，应将延迟调整为尽可能小的程度，以确保声音的同步。

6.相位调整：相位调整是使声音相位一致的过程。

主要通过调整不同声音源的相位，确保声音在观众席的交汇处或听众位置的一致性。

通过精确的相位调整，可以避免声音在不同位置产生干涉或声相消。

对于立体声系统，应调整左右声道的相位，以实现声音的平衡和分布。

7.音量平衡：在调试过程中，应注意不同音箱之间的音量平衡。

根据音声在空间中的传播特性，远离音响源的位置，声音会逐渐减弱。

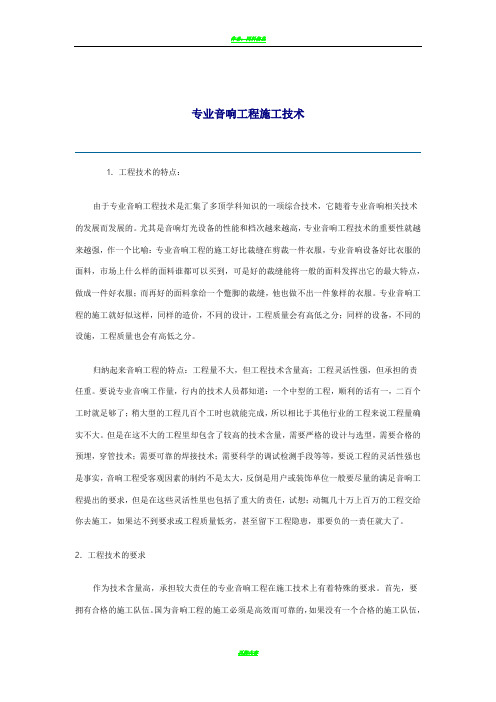

专业音响工程施工技术1．工程技术的特点：由于专业音响工程技术是汇集了多顶学科知识的一项综合技术，它随着专业音响相关技术的发展而发展的。

尤其是音响灯光设备的性能和档次越来越高，专业音响工程技术的重要性就越来越强，作一个比喻：专业音响工程的施工好比裁缝在剪裁一件衣服，专业音响设备好比衣服的面料，市场上什么样的面料谁都可以买到，可是好的裁缝能将一般的面料发挥出它的最大特点，做成一件好衣服；而再好的面料拿给一个蹩脚的裁缝，他也做不出一件象样的衣服。

专业音响工程的施工就好似这样，同样的造价，不同的设计，工程质量会有高低之分；同样的设备，不同的设施，工程质量也会有高低之分。

归纳起来音响工程的特点：工程量不大，但工程技术含量高；工程灵活性强，但承担的责任重。

要说专业音响工作量，行内的技术人员都知道：一个中型的工程，顺利的话有一，二百个工时就足够了；稍大型的工程几百个工时也就能完成，所以相比于其他行业的工程来说工程量确实不大。

但是在这不大的工程里却包含了较高的技术含量，需要严格的设计与选型，需要合格的预埋，穿管技术；需要可靠的焊接技术；需要科学的调试检测手段等等，要说工程的灵活性强也是事实，音响工程受客观因素的制约不是太大，反倒是用户或装饰单位一般要尽量的满足音响工程提出的要求，但是在这些灵活性里也包括了重大的责任，试想；动辄几十万上百万的工程交给你去施工，如果达不到要求或工程质量低劣，甚至留下工程隐患，那要负的一责任就大了。

2．工程技术的要求作为技术含量高，承担较大责任的专业音响工程在施工技术上有着特殊的要求。

首先，要拥有合格的施工队伍。

国为音响工程的施工必须是高效而可靠的，如果没有一个合格的施工队伍，不光设计方案不能得到有效的实施，而且施工质量也难以得到保证，在这只队伍里应该有：具有相关技术许可证的电工，焊工以及电子技术员等，同时尽量是一些有音响工程施工经验的人员，这样的施工队伍才能保证工程顺利地完成。

其次，工程的施工一定要严格按照设计进行。

扩声系统调试 本文档提供如何使用NTi Audio 设备进行扩声系统和疏散逃生系统的调试和服务。

您需要：Exel 声学套件• XL2 分析仪• M4260 量测麦克风• MR-PRO 信号发生器• ASD 缆线• 缆线测试插头• 主电源适配器• 系统工具箱TalkBox 声学信号发生器您可以：NTi Audio 仪器可用于下列测试：• 缆线测试• 测量 THD+N • 100V 阻抗测试 • 极性测试• RTA 实时频谱分析• 扬声器延迟设置• 噪声曲线• 混响时间 RT60• 语言清晰度 STIPA扩声系统安装声学套件TalkBox 声学信号发生器怎样测试缆线可以查出平衡XLR 线的任何缺陷，即便缆线已经被装到天花板，墙壁或地板内。

将缆线测试适配器连接到缆线的公头将MR-PRO信号发生器连接到缆线母头在MR-PRO 上，从菜单中选择CABLETEST 缆线测试会有醒目的提示信息显示缆线是否完好检测到断开线路缆线中两条线路连接错误，如PIN 1 和 PIN 2查错提示，请看 附录 A怎样测量THD+N您系统中的某个组件可能会在信号通道中增加非预期的谐波，失真或噪声，也可能该组件没有正确安装或接地，增益过小或过大，又或者组件损坏或有质量问题。

您都可以用XL2 的THD+N功能测量总谐波失真和噪声。

将XL2 连接到系统输出端将MR-PRO 连接到系统输入端在M R-PRO 上，从主菜单选择GENERATOR 信号发生功能，选择WAV 中的SINE 正弦信号，将电平设置为0.00dBu，频率设置为1.000kHz。

在XL2 上，从主菜单选择RMS/THD+N 功能，选择零计权滤波器（测量所有频点的平坦响应），设置LVLRMS单位为dBu，THDN单位为%.显示输入信号是否平衡。

LVLRMS 值显示原始信号的增益或损失：0.0dBu 表示没有增益会损耗。

FREQ 值显示XL2 探测到的频率。

如1.00000 kHz.THDN 值是一个比率，表示XL2 收到的信号中有多少不是来自这1kHz 的正弦信号。

多功能厅扩声系统调试分析摘要：随着科技的进步和人们对音乐、演讲等活动需求的不断增加，多功能厅的应用越来越广泛，而多功能厅的音响设备也成为其不可或缺的一部分。

其中多功能厅扩声系统是为了保证听众能够听到清晰、逼真的声音，而设计的一套高科技音响系统，具有优质音效、高度可靠性、良好的灵敏度等特点。

但是，由于多功能厅的使用场景不同，声音的反射、吸收、折射等都会对音响系统产生影响，因此本文主要对多功能厅扩声系统调试进行分析。

关键词：多功能厅；扩声系统；调试前言：多功能厅扩声系统是一个重要的音频设备，能够在大型活动场馆中提供清晰、高质量的声音。

然而，扩声系统的性能会受到许多因素的影响，包括音频信号的输入、扩声器的布局和调试等，一旦没有做好扩声调试工作，就会影响整体效果。

基于此，本文主要研究多功能厅扩声系统的调试，探讨在调试过程中需要考虑的各种因素，以及如何优化扩声系统以实现最佳性能，以供相关人士参考。

一、多功能厅扩声系统调试的意义多功能厅是一种集会议、演出、展览、宴会、舞蹈等多种功能于一体的综合性场馆。

其建筑结构一般为宽敞、通透，能够容纳大量的人员和设备，同时还需具备良好的视觉和听觉效果。

其中多功能厅扩声系统调试的具有重要意义，因为它可以确保音响系统在正常运行时提供最佳的音频质量和声音均衡，主要有以下几点意义：（1）确保音响系统的性能：调试可以帮助确保音响系统都正常工作，并确保信号传输和处理正确无误，这可以确保听众获得最佳的音质和音量效果。

（2）适应不同的活动类型：不同类型的活动需要不同的音响设置，因此调试可以确保扩声系统在不同的活动类型下适应不同的声音需求。

例如，音乐会和演讲活动需要不同的声音设置，调试可以确保音响系统在不同情况下都可以充分发挥作用。

（3）避免音响问题：调试可以检测和解决音响系统中的任何问题，例如噪声、回声和静音等问题。

如果这些问题不得到解决，将会影响音响系统的性能和效果。

（4）优化声音均衡：调试可以确保扩声系统中的各个声音源在不同位置具有适当的声音均衡。

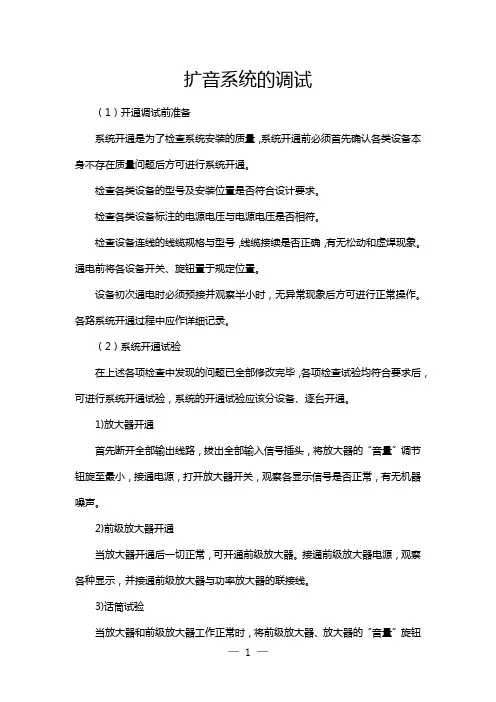

扩音系统的调试（1）开通调试前准备系统开通是为了检查系统安装的质量，系统开通前必须首先确认各类设备本身不存在质量问题后方可进行系统开通。

检查各类设备的型号及安装位置是否符合设计要求。

检查各类设备标注的电源电压与电源电压是否相符。

检查设备连线的线缆规格与型号，线缆接续是否正确，有无松动和虚焊现象。

通电前将各设备开关、旋钮置于规定位置。

设备初次通电时必须预接并观察半小时，无异常现象后方可进行正常操作。

各路系统开通过程中应作详细记录。

（2）系统开通试验在上述各项检查中发现的问题已全部修改完毕，各项检查试验均符合要求后，可进行系统开通试验，系统的开通试验应该分设备、逐台开通。

1)放大器开通首先断开全部输出线路，拔出全部输入信号插头，将放大器的“音量”调节钮旋至最小，接通电源，打开放大器开关，观察各显示信号是否正常，有无机器噪声。

2)前级放大器开通当放大器开通后一切正常，可开通前级放大器。

接通前级放大器电源，观察各种显示，并接通前级放大器与功率放大器的联接线。

3)话筒试验当放大器和前级放大器工作正常时，将前级放大器、放大器的“音量”旋钮调至最小，插入话筒插头，给话筒以声音信号，调节“音量”旋钮，在监听耳机上听声音输出。

此时放大器或前级放大器的“功能”旋钮旋至话筒档。

当一路话筒插孔试验完后，采用同样方法，对每个话筒输入通道进行试验。

4)卡座、DVD、ipod等线性输入将前级放大器或放大器“接入线性输入通道，调节"音量"大小，观察输入信号、失真和噪声情况。

5)接收调谐器开通试验接通调谐器电源，接收广播节目，试验接收情况，根据调频广播的接收效果，反复调节调频接收天线方向，以获得最佳收听效果。

并观察干扰和失真情况。

6)输出回路试验将前级放大器或放大器输入录音或唱片信号，把“音量”开至最小，开通一路扬声设备，把“音量”调至中间位置，观察备扬声器的音量、清晰和噪声情况；然后再把“音量”旋至最大，观察有无失真；并调节扬声器音量控制器，听声音失真和音量变化情况。
