希捷硬盘修复及固件升级手册三篇篇一：希捷硬盘修复及固件升级手册ZhangDZ因希捷硬盘的“固件门”影响，受该批次硬盘影响的人数不断攀升，主要体现为：BIOS不认硬盘或硬盘数据很难读取，如果你的硬盘出现类似的情况，而且硬盘批号为7200.11或12的话，那么恭喜你，你中奖啦。
遇到以上情况，你首先应该去买过一块硬盘，用来备份数据，以免数据丢失，以下方式为个人DIY 行为，有成功案例，但仍要提醒，刷机有风险，非必要时，请不要随便刷机，该方式可以让BIOS已经不认的硬盘重新被BIOS认盘，并可进系统备份数据，所有资料来源于网络，并经过个人的亲身测试可行，其中有些步骤也不知道是否需要，如果有更好的方法请传授。
一、前期准备：1、RS232<->TTL板卡(串口RS232TX，RX转换TTL电平TX，RX)：用于连接PC 和硬盘，从而完成利用电脑上的软件（超级终端）对硬盘的固件进行修复（市面上有COM口和USB口，可根据需要选择）。
以下是连接方式：SATA跳线口的TX，RX（注意接法：TTL的TX接硬盘的RX，TTL的RX接硬盘的TX。
）2、杜邦线2条，用于连接RS232板卡的TX、RX到硬盘的跳线接口的RX、TX，根据板卡不一样，就上图，用到的是2.0间距的杜邦线，而平时主板上用的多数为2.54间距的杜邦线，请根据硬盘选择，如果实在找不到2.0的，可以把2.54间距的DIY，将塑料去掉，用户胶布绝缘亦可。
3、T6的六角螺丝刀，拆卸硬盘电路板时用到。
4、剪刀和少许纸片（A4纸厚度即可），用来阻隔硬盘马达的供电。
5、可正常使用的电脑一套，并保证系统中有“超级终端”，并可正常使用。
二、实际操作：首先需要有一定的动手能力，并且对电脑有一定的专业知识，如果没有，建议让别人代劳，避免引起不必要的损失。
1、按照要求，将杜邦线与RS232板卡相连。
2、用T6六角螺丝刀拧松马达连接线旁的螺丝，用剪刀将纸片裁成2cm左右的宽度，放进硬盘电路板与硬盘之间，这颗螺丝不要太紧，也不要太松，以不会掉落为准，其余5颗螺丝必须紧紧拧好。

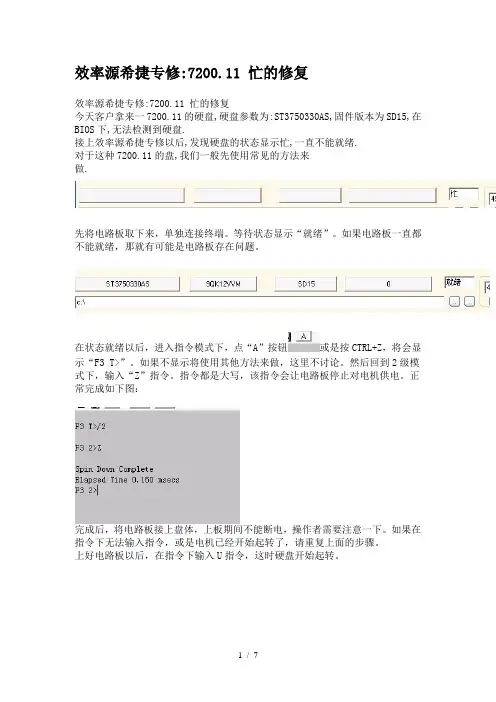

效率源希捷专修:7200.11 忙的修复效率源希捷专修:7200.11 忙的修复今天客户拿来一7200.11的硬盘,硬盘参数为:ST3750330AS,固件版本为SD15,在BIOS下,无法检测到硬盘.接上效率源希捷专修以后,发现硬盘的状态显示忙,一直不能就绪.对于这种7200.11的盘,我们一般先使用常见的方法来做.先将电路板取下来，单独连接终端。
等待状态显示“就绪”。
如果电路板一直都不能就绪，那就有可能是电路板存在问题。
在状态就绪以后，进入指令模式下，点“A”按钮或是按CTRL+Z，将会显示“F3 T>”。
如果不显示将使用其他方法来做，这里不讨论。
然后回到2级模式下，输入“Z”指令。
指令都是大写，该指令会让电路板停止对电机供电。
正常完成如下图：完成后，将电路板接上盘体，上板期间不能断电，操作者需要注意一下。
如果在指令下无法输入指令，或是电机已经开始起转了，请重复上面的步骤。
上好电路板以后，在指令下输入U指令，这时硬盘开始起转。
等待指令完成后，回到1级模式下，输入N1指令，初始化一次SMART。
完成后，断电开电，硬盘状态已可以显示“就绪”。
能够看到硬盘的MODEL号、SN号、固件版本号，但是容量为0。
点一下“自动修复容量”，完成后就看到了容量。
查看扇区都可以看到数据。
效率源希捷7200.10只读修复效率源7200.10 硬盘只读，ATA报错的处理今天做了一个7200.10的数据恢复，MODEL号为：ST380815AS；固件版本号为：3.AAC；SN号为：9QZ4G389。
硬盘接上终端以后显示的状态为“忙”。
指令下显示的信息为：这种情况的处理，必须在出现只读错误前，终止硬盘的自动检测，回到T级模式，才可以做其他的处理。
现在介绍一下操作步骤。
首先，在其他操作中，点“转到F级”，等完成后。
在指令模式下按CTRL+Z或是回车可以看到现在已经在F级模式下。
接着，在指令下输入R指令，从硬盘读取基本的启动参数模块到内存中。

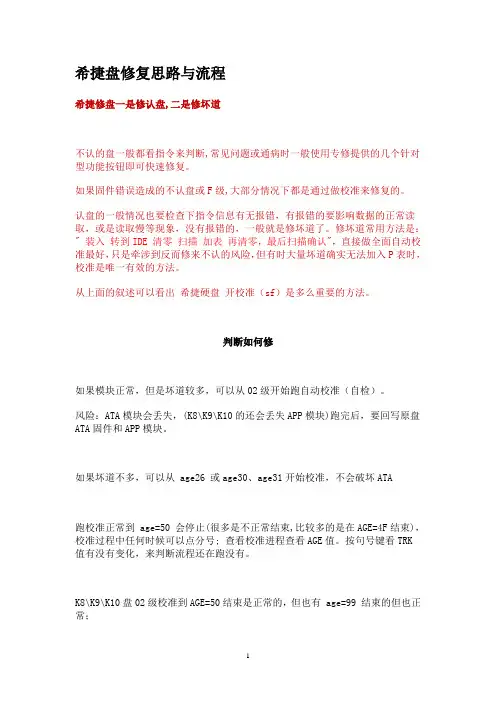

希捷盘修复思路与流程希捷修盘一是修认盘,二是修坏道不认的盘一般都看指令来判断,常见问题或通病时一般使用专修提供的几个针对型功能按钮即可快速修复。
如果固件错误造成的不认盘或F级,大部分情况下都是通过做校准来修复的。
认盘的一般情况也要检查下指令信息有无报错，有报错的要影响数据的正常读取，或是读取慢等现象，没有报错的，一般就是修坏道了。
修坏道常用方法是：" 装入转到IDE 清零扫描加表再清零，最后扫描确认"，直接做全面自动校准最好，只是牵涉到反而修来不认的风险，但有时大量坏道确实无法加入P表时，校准是唯一有效的方法。
从上面的叙述可以看出希捷硬盘开校准（sf）是多么重要的方法。
判断如何修如果模块正常，但是坏道较多，可以从02级开始跑自动校准（自检）。
风险：ATA模块会丢失，(K8\K9\K10的还会丢失APP模块)跑完后，要回写原盘ATA固件和APP模块。
如果坏道不多，可以从 age26 或age30、age31开始校准，不会破坏ATA跑校准正常到 age=50 会停止(很多是不正常结束,比较多的是在AGE=4F结束)，校准过程中任何时候可以点分号; 查看校准进程查看AGE值。
按句号键看TRK值有没有变化，来判断流程还在跑没有。
K8\K9\K10盘02级校准到AGE=50结束是正常的，但也有 age=99 结束的但也正常；但这个时候不要断电，继续指令下输入N10,,22回车，CTRL+T继续再跑。
开校准一：在T>模式下输入指令：N02,,22这时还没有正式开始，只是定义开始地方二：按ctrl+t开始校准。
三：校准到 age=50 为止如果校准后是 age=4f（表示效果不是跑的很好），如果这个时候要修来认盘就在指令下输入N50,,22回车，回到AGE=50，回到50后最好断电开电一次，看看指令下有没有显示其它报错信息，如果显示需要回写1号模块的就回写1号模块。
也可以不写认，直接人工转到F级，来重做F级的校准。

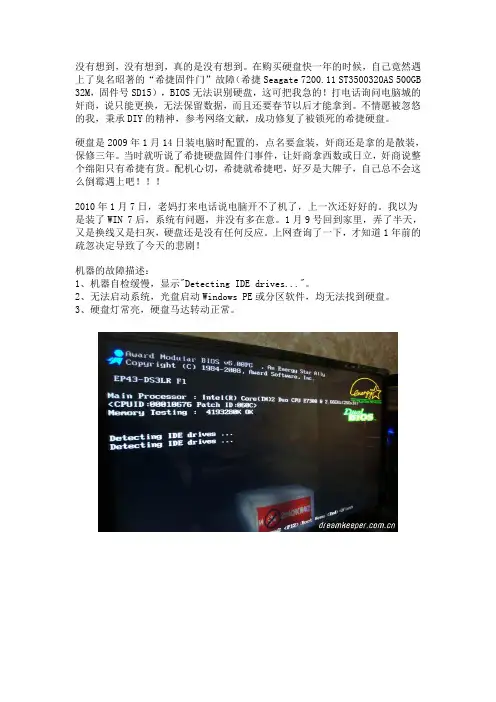

没有想到，没有想到，真的是没有想到。
在购买硬盘快一年的时候，自己竟然遇上了臭名昭著的“希捷固件门”故障（希捷Seagate 7200.11 ST3500320AS 500GB 32M，固件号SD15），BIOS无法识别硬盘，这可把我急的！打电话询问电脑城的奸商，说只能更换，无法保留数据，而且还要春节以后才能拿到。
不情愿被忽悠的我，秉承DIY的精神，参考网络文献，成功修复了被锁死的希捷硬盘。
硬盘是2009年1月14日装电脑时配置的，点名要盒装，奸商还是拿的是散装，保修三年。
当时就听说了希捷硬盘固件门事件，让奸商拿西数或日立，奸商说整个绵阳只有希捷有货。
配机心切，希捷就希捷吧，好歹是大牌子，自己总不会这么倒霉遇上吧！！！2010年1月7日，老妈打来电话说电脑开不了机了，上一次还好好的。
我以为是装了WIN 7后，系统有问题，并没有多在意。
1月9号回到家里，弄了半天，又是换线又是扫灰，硬盘还是没有任何反应。
上网查询了一下，才知道1年前的疏忽决定导致了今天的悲剧！机器的故障描述：1、机器自检缓慢，显示"Detecting IDE drives..."。
2、无法启动系统，光盘启动Windows PE或分区软件，均无法找到硬盘。
3、硬盘灯常亮，硬盘马达转动正常。
在网络上查找到两篇非常有用的文献，都是参考老外和台湾网友的方法解决成功的。
非常感谢如此慷慨的分享！[DIY]ST7200.11 ST31000333AS BSY问题已修正（作者：风里有梦Dreamerate）关于希捷11代硬盘的修复问题（作者：cbw22137）这样的问题是希捷的固件问题导致的。
如果硬盘能正常运行的话，可以通过升级固件来解决（新固件会关闭硬盘缓存，性能所有下降）。
但是现在硬盘锁死了，BISO不能识别，只有通过串口调试的方式解决。
在淘宝上请人解决此问题至少也是100多元（其实他们也是用的这样的方法），去找专业人士维修更是天文数字。
1.效率源希捷(Seagate)U6自动校准软件使用教程(图)2.效率源日立（Hitachi)5410串口硬盘解密教程3.效率源希捷(Seagate)7200.10硬盘F级修复教程4.效率源快速识别希捷（Seagate）硬盘教程5.效率源希捷硬盘远程数据恢复案例-K11代盘数据恢复6.效率源希捷(Seagate)硬盘ST340015A（B540）校准教程7.效率源西数（Western Digital）ROYL系列ATA和ROM不匹配解决方案教程8.效率源西数(Western Digital)硬盘回写G表模块后全盘！号的处理教程9.效率源希捷硬盘(Seagate)7200.7回写ATA失败原因分析10.西数硬盘维修：P表坏做数据一例11.效率源快速流程修复日立（IBM）（Hitachi)硬盘解决方案教程12.效率源希捷(Seagate)7200.11状态忙和LBA为0的修复案例教程13.希捷7200.7硬盘砍0磁头(图)14.希捷远程协助数据恢复案例：U6盘不认，要数据15.修复迈拓6E固件问题引起的不认盘故障16.效率源希捷(Seagate)酷鱼7200.7手动F级维修实例教程17.希捷7200.11硬盘状态忙和LBA为0的修复(图)18.希捷7200.11修复状态忙故障,输入Z后报错一例19.效率源日立硬盘（Hitachi)手动停止校准教程20.效率源迈拓(Maxtor)6Y硬盘ROM识别教程21.效率源希捷(Seagate)硬盘专修程序U系列硬盘解密教程22.西数硬盘维修：磁头判断一例23.西数硬盘维修：PCB读ROM一例24.远程协助修复U5盘指令行无信息故障：希捷盘典型误区一例25.迈拓硬盘C区自动校准修复A区固件和数据区坏道(图)26.效率源希捷硬盘(Seagate)酷鱼系统固件备份及错误分析教程27.日立远程协助判断固件不可修复故障28.效率源希捷(Seagate)酷鱼7200.7硬盘砍0头操作教程29.日立DPTA硬盘（Hitachi)固件检测与修复教程30.效率源日立硬盘（Hitachi)G转P使用教程31.效率源日立硬盘（Hitachi)数据恢复综述案例教程32.效率源希捷硬盘(Seagate)校准日志分析（NO LOG分析）教程33.效率源西数(Western Digital)黑盘一代（L板）开启校准教程34.希捷硬盘酷鱼11代盘数据恢复35.希捷硬盘数据恢复教程：7200.7系列，热交换做数据恢复36.效率源西数(Western Digital)专修复位SMART教程37.效率源迈拓(Maxtor)6H硬盘砍头（恢复砍头）案例教程38.效率源西数硬盘(Western Digital)跳线接法教程39.硬盘内部结构介绍修盘到底修什么 -40.效率源希捷硬盘远程维修案例-K10盘不带外置ROM芯片41.效率源西数(Western Digital)黑盘一代（L板）手动停止校准教程42.效率源西数(Western Digital)黑盘一代识别为XXXXXX#xyz修复教程43.效率源希捷硬盘(Seagate)维修入门（前言）44.效率源希捷硬盘（SEAGATE）酷鱼8、9、10代常见CE LOG错误处理教程45.效率源希捷硬盘（SEAGATE）F级分析教程46.效率源迈拓硬盘(Maxtor)C区跑校准修复A区固件和数据区坏道的教程47.效率源希捷硬盘维修案例-无坏道不能GHOST的处理48.效率源专修程序数据库导入导出功能应用教程49.手工恢复引导扇区被覆盖的过程50.迈拓硬盘重定义主头51.效率源怎样判断日立硬盘（Hitachi)只读教程52.品牌印图机品牌印像机水晶照片印画机 53.我看了效率源希捷(Seagate)7200.11状态忙和LBA为0的修复案例教程54.效率源希捷硬盘远程维修实例:酷鱼10代盘流程跑到99的处理55.希捷硬盘酷鱼8、9、10代常见CE LOG错误处理(图)56.7200.10指令无法输入的处理方法57.效率源迈拓(Maxtor)4D硬盘砍段案例教程58.效率源希捷硬盘(Seagate)维修入门二59.希捷硬盘校准日志分析(图)60.效率源希捷（SEAGATE）专修程序4.0数据库使用教程61.希捷U6硬盘自动校准(图)62.效率源日立硬盘（Hitachi)如何判断NVRAM问题教程63.效率源希捷硬盘(Seagate)指令下基本信息说明教程64.效率源希捷硬盘(Seagate)MODEL识别教程65.远程协助用热交换方法解决迈拓P表模块坏要数据一例66.将希捷7200.8硬盘进行自校准(图)67.日立硬盘（Hitachi)清零断电后被加密的解密教程68.效率源希捷（Seagate）硬盘指令分析之二69.希捷7200.7手动F级维修(图)70.希捷U5硬盘备份模块不一致的修复(图)71.效率源希捷（SEAGATE）U系列硬盘校准修复教程（上）72.希捷U系列硬盘的解密(图)73.希捷硬盘校准P错误的修复(图)74.希捷硬盘校准后无法分区的修复(图)75.效率源希捷(Seagate)硬盘ROM读写使用操作教程76.效率源希捷（Seagate）酷鱼七代硬盘全自动一键修复教程77.u5盘全面自校准成功,但是接到主板提示硬盘错误78.日立硬盘被加密了！—远程协助解密5416，恢复重要数据79.【转载】数据恢复常识80.迈拓硬盘更换PCB电路板数据恢复(图)81.迈拓硬盘P表的备份和引入(图)82.迈拓硬盘A区自动校准(图)83.迈拓金九硬盘数据恢复(图)84.迈拓固件备份(图)85.东芝笔记本数据丢失。

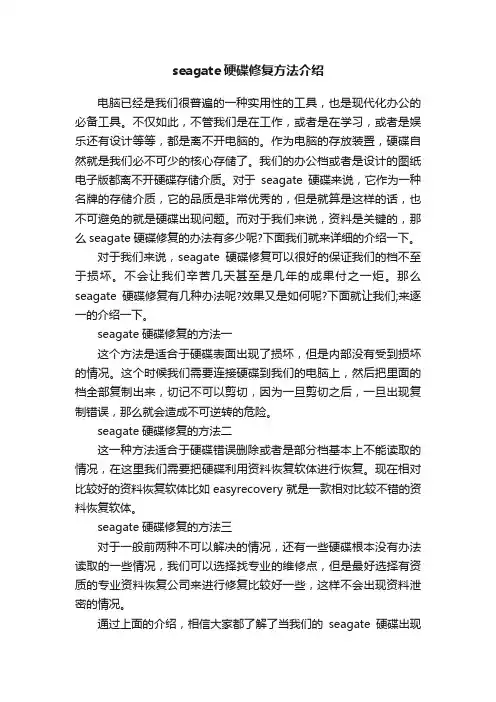

seagate硬碟修复方法介绍电脑已经是我们很普遍的一种实用性的工具，也是现代化办公的必备工具。
不仅如此，不管我们是在工作，或者是在学习，或者是娱乐还有设计等等，都是离不开电脑的。
作为电脑的存放装置，硬碟自然就是我们必不可少的核心存储了。
我们的办公档或者是设计的图纸电子版都离不开硬碟存储介质。
对于seagate硬碟来说，它作为一种名牌的存储介质，它的品质是非常优秀的，但是就算是这样的话，也不可避免的就是硬碟出现问题。
而对于我们来说，资料是关键的，那么seagate硬碟修复的办法有多少呢?下面我们就来详细的介绍一下。
对于我们来说，seagate硬碟修复可以很好的保证我们的档不至于损坏。
不会让我们辛苦几天甚至是几年的成果付之一炬。
那么seagate硬碟修复有几种办法呢?效果又是如何呢?下面就让我们;来逐一的介绍一下。
seagate硬碟修复的方法一这个方法是适合于硬碟表面出现了损坏，但是内部没有受到损坏的情况。
这个时候我们需要连接硬碟到我们的电脑上，然后把里面的档全部复制出来，切记不可以剪切，因为一旦剪切之后，一旦出现复制错误，那么就会造成不可逆转的危险。
seagate硬碟修复的方法二这一种方法适合于硬碟错误删除或者是部分档基本上不能读取的情况，在这里我们需要把硬碟利用资料恢复软体进行恢复。
现在相对比较好的资料恢复软体比如easyrecovery就是一款相对比较不错的资料恢复软体。
seagate硬碟修复的方法三对于一般前两种不可以解决的情况，还有一些硬碟根本没有办法读取的一些情况，我们可以选择找专业的维修点，但是最好选择有资质的专业资料恢复公司来进行修复比较好一些，这样不会出现资料泄密的情况。
通过上面的介绍，相信大家都了解了当我们的seagate硬碟出现了这样或者是那样的问题之后，我们的资料面临着危险的时候，我们该如何的去进行seagate硬碟修复来保护我们的资料。
当然，最好的办法就是做双重的备份了，如果是在没有备份的时候，那么也就只好选择一个比较不错的维修点或者是资料恢复公司来为我们服务了。

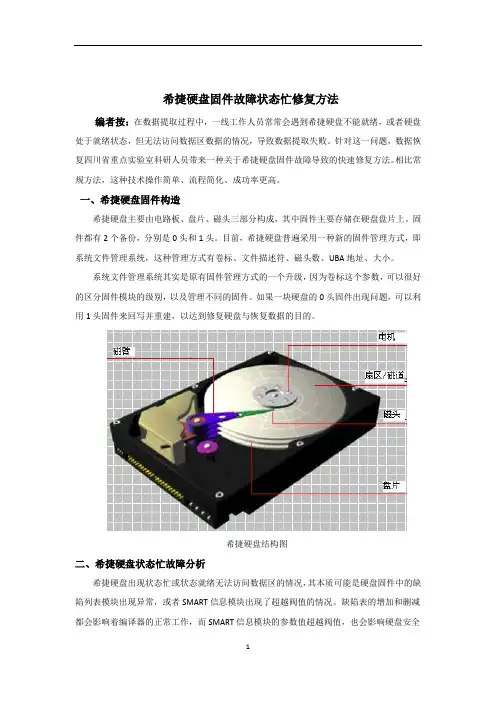

希捷硬盘固件故障状态忙修复方法编者按：在数据提取过程中，一线工作人员常常会遇到希捷硬盘不能就绪，或者硬盘处于就绪状态，但无法访问数据区数据的情况，导致数据提取失败。
针对这一问题，数据恢复四川省重点实验室科研人员带来一种关于希捷硬盘固件故障导致的快速修复方法。
相比常规方法，这种技术操作简单、流程简化、成功率更高。
一、希捷硬盘固件构造希捷硬盘主要由电路板、盘片、磁头三部分构成，其中固件主要存储在硬盘盘片上。
固件都有2个备份，分别是0头和1头。
目前，希捷硬盘普遍采用一种新的固件管理方式，即系统文件管理系统，这种管理方式有卷标、文件描述符、磁头数、UBA地址、大小。
系统文件管理系统其实是原有固件管理方式的一个升级，因为卷标这个参数，可以很好的区分固件模块的级别，以及管理不同的固件。
如果一块硬盘的0头固件出现问题，可以利用1头固件来回写并重建，以达到修复硬盘与恢复数据的目的。
希捷硬盘结构图二、希捷硬盘状态忙故障分析希捷硬盘出现状态忙或状态就绪无法访问数据区的情况，其本质可能是硬盘固件中的缺陷列表模块出现异常，或者SMART信息模块出现了超越阀值的情况。
缺陷表的增加和删减都会影响着编译器的正常工作，而SMART信息模块的参数值超越阀值，也会影响硬盘安全子系统的正常工作。
希捷硬盘的编译器和安全子系统不能正常工作，就会导致硬盘数据区数据不能被正常访问和读写。
当情况严重时，硬盘状态就会从就绪状态变化为忙碌状态，不能响应任何用户层操作指令。
利用DRS检测到希捷硬盘处于忙碌状态备注：希捷硬盘的缺陷表有很多种，主要有永久缺陷表、非常驻表；从效果又分为生效表和未生效表。
三、希捷硬盘状态忙故障解决办法希捷硬盘状态忙或就绪状态下无法访问数据区，是因为硬盘固件中的缺陷列表模块出现异常或者SMART信息模块出现了超越阀值的情况，造成硬盘编译器或安全子系统无法正常工作。
针对缺陷列表模块可能出现的异常情况，可以通过希捷硬盘指令模式清除缺陷表并重建；针对SMART信息模块可能出现超越阀值情况，可以通过重置SMART或者关闭安全子系统解决。

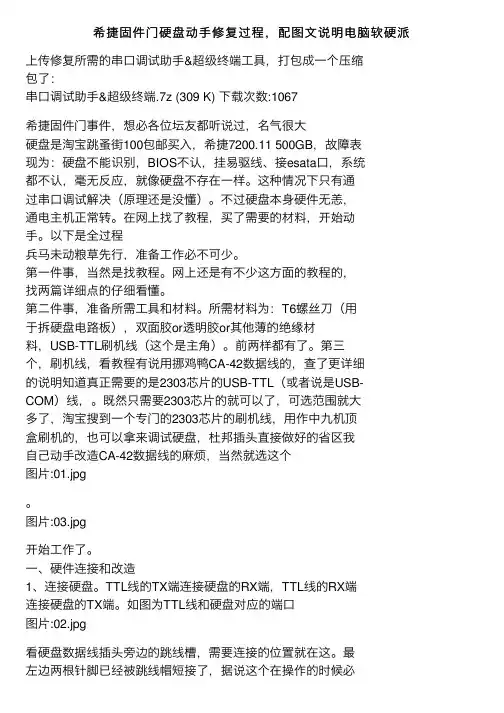

希捷固件门硬盘动⼿修复过程，配图⽂说明电脑软硬派上传修复所需的串⼝调试助⼿&超级终端⼯具，打包成⼀个压缩包了：串⼝调试助⼿&超级终端.7z (309 K) 下载次数:1067希捷固件门事件，想必各位坛友都听说过，名⽓很⼤硬盘是淘宝跳蚤街100包邮买⼊，希捷7200.11 500GB，故障表现为：硬盘不能识别，BIOS不认，挂易驱线、接esata⼝，系统都不认，毫⽆反应，就像硬盘不存在⼀样。
这种情况下只有通过串⼝调试解决（原理还是没懂）。
不过硬盘本⾝硬件⽆恙，通电主机正常转。
在⽹上找了教程，买了需要的材料，开始动⼿。
以下是全过程兵马未动粮草先⾏，准备⼯作必不可少。
第⼀件事，当然是找教程。
⽹上还是有不少这⽅⾯的教程的，找两篇详细点的仔细看懂。
第⼆件事，准备所需⼯具和材料。
所需材料为：T6螺丝⼑（⽤于拆硬盘电路板），双⾯胶or透明胶or其他薄的绝缘材料，USB-TTL刷机线（这个是主⾓）。
前两样都有了。
第三个，刷机线，看教程有说⽤挪鸡鸭CA-42数据线的，查了更详细的说明知道真正需要的是2303芯⽚的USB-TTL（或者说是USB-COM）线，。
既然只需要2303芯⽚的就可以了，可选范围就⼤多了，淘宝搜到⼀个专门的2303芯⽚的刷机线，⽤作中九机顶盒刷机的，也可以拿来调试硬盘，杜邦插头直接做好的省区我⾃⼰动⼿改造CA-42数据线的⿇烦，当然就选这个图⽚:01.jpg。
图⽚:03.jpg开始⼯作了。
⼀、硬件连接和改造1、连接硬盘。
TTL线的TX端连接硬盘的RX端，TTL线的RX端连接硬盘的TX端。
如图为TTL线和硬盘对应的端⼝图⽚:02.jpg看硬盘数据线插头旁边的跳线槽，需要连接的位置就在这。
最左边两根针脚已经被跳线帽短接了，据说这个在操作的时候必须保留否则可能出现问题，我就没管这个了。
其实这两根针短接的时候硬盘是强制⼯作的1.5Gbps速率下的，修好以后可以拔掉，可以稍微提升性能图⽚:04.jpg发现杜邦头太⼤了，塞不进去。
希捷硬盘修复过程中的常见错误提示及解决方案在用效率源希捷专修程序对硬盘进行修复操作时，程序遇到不同的问题会给出相应的错误提示，下面分别对一些常见的错误提示及其解决方案进行介绍。
(1). OVERLAY FAILED解决方案：回写故障盘的ATA模块，再进行通病修复。
如果故障盘的没有备份ATA模块，可以找和故障盘固件版本号一致，SN号前4位相同的来回写。
(2).STUFF WAS UNREADABLE解决方案：对于K7及其以前的盘通病修复即可。
如果做了一次没有效，可以在"磁头操作"工作界面中找到屏蔽磁头选项，在磁头数量那里输入故障盘的磁头数，单击后面的设置，硬盘断电加电，再来做通病修复，反复都无效，则回写一下故障盘的ATA模块再来做通病修复；对于K7以后的盘，如果通病修复不成功，可以回写一下备份的4号INFO模块，如果还是不行就找个好盘的4号模块来回写(3).NOT INTERFACE AGE解决方案：出现此提示表示该盘正在校准中，需要查看接下来的AGE等于多少，如果不是60，则可以把该盘单独接电继续校准；如果是60，就先手动回到50，看开电后的效果。
(4). K5以后的盘出现AGE=60解决方案：停止校准，回写ATA模块，然后通病修复。
断电再检测该盘，如果检测结果还是AGE=60。
则重复以上操作通病修复之后不要断电，直接再启动全面校准，待校准结束后再检测。
还是AGE=60的话，只有手动进入F级，选好相应的型号进行F级修复。
(5)AGE=00解决方案：直接选好对应盘的型号进行F级修复，如果无法引导，可以采用说明书上的手动进入F级再返回主界面做F级修复，反复引导失败.则可能是电路板损坏，可考虑换板后再来做F级修复。
(6)Error Reading Boot Adaptives解决方案：读取引导失败，做相应的F级修复。
(7)Error Reading Reserve Track Defect List解决方案：读取保留区缺陷列表出错，做相应的F级修复。
希捷7200.11硬盘状态忙和LBA为0的修复希捷7200.11硬盘的盘体由于存贮精密度高，在运行过程中发热量也较高，所以经常容易经常出现一些问题，导致硬盘自保护，数据无法正常读出等，常见的表现形式即为状态一直显示为忙或LBA值为0等。
下面详细介绍这类故障的修复方法。
（1）将故障硬盘与维修终端及电脑连接好后，启动希捷专修程序，在打开的欢迎界面中选中“酷鱼11”单选按钮，单击“进入”按钮进入程序的“酷11数据修复”工作界面，如图1所，可以看到硬盘状态一直为“忙”。
图1（2）切换到“指令模式”工作界面，其显示如图2所示，按CTRL+Z组合键后没有任何反应，无法接收其他指令。
解决这种无法接收指令的故障，可以利用7200.11的电路板直接通电就可以就绪并能接收一些简单的指令的特点。
图2（3）拆下电路板，直接通电，待状态显示为“就绪”后，单击状态栏中MODEL位置的按钮，即可看到硬盘参数，除了LBA显示为0外，其他的信息都是正常，如图3所示。
图3（4）切换到“指令模式”工作界面，单击“A指令”按钮，在其中输入“/2”指令回车，转换到2级模式，输入“Z”指令回车，停止电机，硬盘停转，如图4所示。
图4注意提示：这里输入的指令字符必须都是大写的，否则无效。
（5）接上硬盘盘体，并保持电路板在上接的过程中不能断电，这一点非常重要，因为这将影响到后面的操作是否能继续。
（6）返回到“指令模式”工作界面，在“F3 2>”提示符后面输入“U”指令后回车，启动电机，如图5所示。
注意提示：这样做的目的是为了避免硬盘一启动就直接去读盘体上的固件，从而造成硬盘卡死，无法输入指令。
所以这里利用电路板能就绪的特点来发送指令。
图5（7）继续在指令模式下输入指令“/1 ”回车，进入1级模式，输入指令“N1”回车，对SMART表进行了初始化，并校验G LIST表，如图6所示。
图6（8）将电源复位一次，可以看到硬盘可以就绪。
但此时看到容量LBA依然为0，在“酷11数据修复”工作界面中单击“自动恢复容量”按钮，如图7所示。
希捷7200.11 指令显示LED：000000CC的错误修复流程希捷7200.11 指令显示LED：000000CC的错误修复流程今天收到客户发来的一个7200.11的希捷硬盘，客户描述一开电脑就会死机，接BIOS中根本识别不到硬盘。
于是接上效率源希捷硬盘维修终端以后，发现硬盘的状态一直显示“忙”，不能就绪。
在装入管理中选择好7200.11系列，再进入指令模式下，关电开电，显示的信息为下图这里显示的是LED：0000000CC错误，与我们在前面发布的7200.11忙的修复流程中出现的错误有点不一样，效率源公布的方法可以处理错误信息为LED：0000000CE的硬盘，但是这种LED：00000CC的错误却做不了。
因为如果单独接电路板，在指令模式下无法数据和显示任何信息。
对于这种错误信息的修复方法是不能单独接电路板，必须将电路板和盘体接在一起，在指令模式下断电开电，并连续按CTRL+Z，将显示“F3 T>”，这时应该用镊子将电路板上两点短路。
如果成功指令下将显示“Input Command Error”.如果不成功还是会显示“LED：00000CC”。
成功以后，还不能松开镊子，在指令下输入/2，回到2级模式，再输入大写的Z指令，电机停转。
等完成以后就可以将镊子松开，不再短路了。
完成以后，输入大写的U指令，电机开始起转。
回到1级模式下，输入N1，等待完成。
完成以后，退出指令模式，断电开电。
发现硬盘已经可以就绪了，并能读取到硬盘的参数了。
到扇区查看中，点查看扇区，已经可以看到扇区数据。
效率源希捷硬盘远程维修案例-K4盘开校准效率源希捷硬盘远程维修案例-K4盘开校准故障盘: 酷鱼四代盘。
SNOWMASS家族 40G 型号：ST340016A故障现象：坏道多，无法开校准。
远程判断的切图与操作：指令下ctrl+r 无法加载CERT TAB 模块处理方法很简单，回写同参数硬盘的该模块即可。
找到了效率源以前的DOS版备份的固件，同样可以使用，但需要修改文件名，把"K4_"去掉只留数字即可，否则无法回写成功。
我的希捷7200.11 1000G硬盘维修记[换电路板与修复固件门之忙态] 半个月前的周六晚上按以前的习惯打开电脑，这次真的有点不一样：在机器自检到硬盘时特别慢。
过了大约40秒，我晕~~我的1T希捷硬盘居然没有检测出来，硬盘的LED硬盘一直红着。
本以为是硬盘的数据线没接好，打开机箱重新弄了下，不过还是老样子。
上网google了下”希捷1000G 检测不到“，发现有几条关于“固件门”的网页，打开一看…………中招了……..11代的硬盘ST31000340AS也有问题~~~~赶快搜索下解决办法“希捷固件门修复”，内容主要是关于0M与忙态的问题，方法是连接硬盘的Jump线来用命令进行修复。
有一个关于“The Solution for Seagate 7200”的文章里说用5V，不用TTL电平也可以进行修复。
赶快用我的USB TO RS232试下…..[我想：然USB是5V的，转出来必定也是5V的，这对吗？]，可没想到出来的全是乱码~~~~~~~~~更惨的是在接硬盘的VCC与GND的时候居然碰到了电源的另一根线[不记得是多少V的了，估计是12V的]，只见触点冒了下火花。
完了。
赽快插上硬盘电源，接通了电机。
可没有转。
在之前硬盘会转只是不认盘，看来是把电路板的某个部位给烧了。
没办法，上网找找解决办法—>“只要是机板的CODE相同就可更换，只需要将以前的BIOS换上即可”。
这里上taobao买了块相同的电路板不过是REV B的，以前是REV C，查了下REV B多数是750G用的，也是四片的硬盘，既然人家说可以那我就试下吧。
只用了一个普通烙铁完成了更换BIOS的任务，不过由于操作能力的原因，原来那块PCB报废了。
看图吧。
图表 1 旧的是REV C图表 2 主要的几个器件图表 3 新的是REV B图表 4 买来的板图表 5 将旧板的BIOS取下焊接到新板上，由于工具简陋，我就将旧板的BIOS挂接弄了下来，有两根线已经损坏。
希捷固件门硬盘动手修复教程希捷问题产品包括：1TB版酷鱼7200.11，1.5TB、750GB、640GB、500GB、320GB、160GB版的7200.11，以及酷鱼ES.2 SATA、SV35系列和迈拓MiamondMax 22系列产品，主要为2008年12月制造。
希捷Barracuda 7200.11ST31000340AS、ST31000640AS、ST3750330AS、ST3750630AS、ST3640330AS、ST3640630AS、ST3500320AS ST3500620AS、ST3500820AS、ST31500341AS、ST31000333AS、ST3640323AS、ST3640623AS、ST3320613AS ST3320813AS、ST3160813AS希捷Barracuda ES.2 SATAST31000340NS、ST3750330NS、ST3500320NS、ST3250310NS迈拓 DiamondMax 22STM31000340AS、STM31000640AS、STM3750330AS、STM3750630AS、STM3500320AS、STM3500620AS、STM3500820AS、STM31000334AS、STM3320614AS、STM3160813AS故障描述：1、机器自检缓慢，显示"Detecting IDE drives..."。
2、无法启动系统，光盘启动Windows PE或分区软件，均无法找到硬盘。
3、硬盘灯常亮，硬盘马达转动正常。
材料篇USB转TTL模块（淘宝上购买的，带有驱动光盘）T6螺丝刀一把（松动硬盘螺丝使用）剪刀一把（拨线使用）银行卡保护套一个（用来切断马达的电源）一台能正常启动，带有USB接口的电脑（连接数据线，调试硬盘之用，使用WIN XP）SATA硬盘电源（SATA电源一定使用原生的SATA电源接口，不要使用四针转SATA接口，也不要使用硬盘盒的SATA电源，否则可能出现不可预知的故障）1、连接硬盘。
希捷硬盘常见故障及维修方法希捷是比较常见的硬盘、移动硬盘品牌，那么希捷硬盘在使用的过程中，会有哪些故障？导致希捷硬盘故障的原因有哪些？希捷硬盘出现故障怎么修？本文将从以上几个方面来谈谈希捷硬盘维修。
导致希捷硬盘资料丢失的常见故障1、硬盘中病毒、误删除文件、误格式化、变成RAW格式、显示0字节、分区丢失、文件丢失。
2、希捷资料硬盘，移动硬盘提示“未被格式化,现在要格式化吗”“文件或目录损坏且无法读取”、I/O错误等问题。
3、希捷硬盘、移动硬盘不认盘，插到电脑USB不能识别、灯不亮、没有任何反应。
4、希捷移动硬盘找不到盘符。
5、希捷移动硬盘能识别，也有盘符，但是不能打开，提示请插入磁盘。
希捷硬盘工具故障维修对于各种工具故障，可以采用专业工具进行资料恢复。
这些工具专门用于恢复误删除误格式化，分区丢失，误分区，PQ操作失败等情况下的资料丢失，操作简单，能够深度扫描文件片，恢复成功率高。
当然专业的资料恢复公司，安全性更有保障，恢复成功率也更高。
比如说，一般对于系统故障等一类的故障，资料恢复工程师会采用手工计算的方式，在计算之前，会对硬盘相应扇区进行备份，通过手工计算的方式，可以将硬盘恢复到故障前的状态。
希捷硬盘硬件故障维修硬盘的硬件故障一般主要是电路板故障和盘体故障。
由于电路板上的芯片大多数封装的十分严密，资料恢复中心大部分采用替换匹配电路元件的方法进行修复。
对盘体故障有些时候盘体故障表现的十分明显，硬盘通电后发出连续而有规律的异常声响，但有的时候它的故障又十分不明显，只是单纯的出现主板无法检测到硬盘的情况，很容易和电路故障混淆，一般需要在无尘超净室进行开盘诊断，才能制定方案。
资料恢复中心提醒大家：当希捷硬盘出现异常，而无法读取时。
千万不要尝试自己没有把握的方法（比如重新格式化、重建分区表等等），因为这样的操作，很可能让原本很简单的恢复任务，变得异常复杂，同时错误的操作也会大大降低资料被成功恢复的可能性。
希捷移动硬盘文件修复如何操作
关于许多作业来说，每天至少有8个小时，真实电脑面前度过的，咱们重要的，保持生计的文件，许多都存放在电脑里，一朝一夕，电脑里的文件不断增加，越来越重要，这个时分咱们要做好维护文件的作业。
中毒，断电，误操作等等，都有可能把咱们的文件暴露在危险的环境中，然后形成文件的丢掉！
韶光后退个十几年，那时分计算机还不像如今这样遍及，而新世纪钟声敲响后，咱们真实跨进了以计算机为首要学习、作业、日子手段的信息时代。
把握计算机应用技术不仅是每个人的基本素质，也是营生的重要技能。
如今，计算机的操刁难许多人来说并不是难事，可是维护计算机的文件并不是每个人都能做到的.
小李近来一直在忙着设计一个客户的视频广告片段，通过几个星期的繁忙，视频现已制作的差不多了。
谁知道，就在这个关键时刻，小李的计算机的电源竟然烧毁了。
比及电脑维修部的作业人员修正以后发现，才发现，不单仅仅电源。
电脑主板，显卡还有硬盘也收到了必定的牵连。
其他配件假如损坏假如赶快替换还能够处理问题。
唯一硬盘危害则直接意味着辛辛苦苦制作好的视频现已找不回来了。
那么这个时分应当怎么处理呢？
这时分无妨来试试无敌硬盘文件恢复工具，工具操作确实极为简略，翻开工具，挑选硬盘分区丢掉/损坏，这个选项是专门用来修正硬盘误删文件的，挑选了以后，工具就会主动开端扫描，扫描完后，你能够挑选你需求恢复的文件或者是材料，工具就会立即为你恢复。
通过一段时间的耐性等候以后，就会呈现，你能够在里面找到你需求的，点击恢复，你之前被删掉的那些材料就会复原了。
希捷7200.11硬盘状态忙和LBA为0的修复
希捷7200.11硬盘的盘体由于存贮精密度高，在运行过程中发热量也较高，所以经常容易经常出现一些问题，导致硬盘自保护，数据无法正常读出等，常见的表现形式即为状态一直显示为忙或LBA值为0等。
下面详细介绍这类故障的修复方法。
（1）将故障硬盘与维修终端及电脑连接好后，启动希捷专修程序，在打开的欢迎界面中选中“酷鱼11”单选按钮，单击“进入”按钮进入程序的“酷11数据修复”工作界面，如图1所，可以看到硬盘状态一直为“忙”。
图1
（2）切换到“指令模式”工作界面，其显示如图2所示，按CTRL+Z组合键后没有任何反应，无法接收其他指令。
解决这种无法接收指令的故障，可以利用7200.11的电路板直接通电就可以就绪并能接收一些简单的指令的特点。
图2
（3）拆下电路板，直接通电，待状态显示为“就绪”后，单击状态栏中MODEL位置的按钮，即可看到硬盘参数，除了LBA显示为0外，其他的信息都是正常，如图3所示。
图3
（4）切换到“指令模式”工作界面，单击“A指令”按钮，在其中输入“/2”指令回
车，转换到2级模式，输入“Z”指令回车，停止电机，硬盘停转，如图4所示。
图4
注意提示：这里输入的指令字符必须都是大写的，否则无效。
（5）接上硬盘盘体，并保持电路板在上接的过程中不能断电，这一点非常重要，因为
这将影响到后面的操作是否能继续。
（6）返回到“指令模式”工作界面，在“F3 2>”提示符后面输入“U”指令后回车，
启动电机，如图5所示。
注意提示：这样做的目的是为了避免硬盘一启动就直接去读盘体上的固件，从而造成硬盘卡死，无法输入
指令。
所以这里利用电路板能就绪的特点来发送指令。
图5
（7）继续在指令模式下输入指令“/1 ”回车，进入1级模式，输入指令“N1”回车，
对SMART表进行了初始化，并校验G LIST表，如图6所示。
图6
（8）将电源复位一次，可以看到硬盘可以就绪。
但此时看到容量LBA依然为0，在“酷
11数据修复”工作界面中单击“自动恢复容量”按钮，如图7所示。
图7
（9）待完成以后系统自动复位硬盘电源，并显示硬盘的参数，可以看到状态栏中的LBA
已经能正常显示了，如图8所示。
至此完成酷鱼11代硬盘状态忙和LBA为0故障的修复。
图8。
