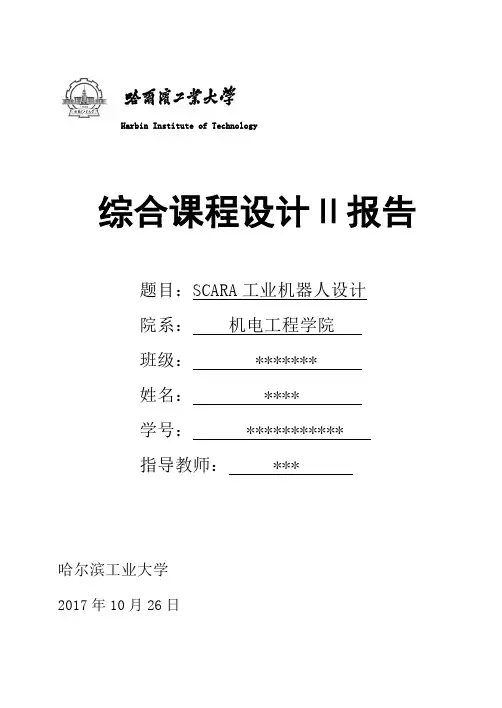

Harbin Institute of Technology综合课程设计Ⅱ报告题目:SCARA工业机器人设计院系:机电工程学院班级: *******姓名: ****学号: ***********指导教师: ***哈尔滨工业大学2017年10月26日目录第1章 SCARA机器人简介.................................... 错误!未定义书签。
第2章SCARA机器人的总体设计 .............................. 错误!未定义书签。
SCARA机器人的驱动方式............................... 错误!未定义书签。
液压驱动 .......................................... 错误!未定义书签。
气压驱动 .......................................... 错误!未定义书签。
电力驱动 .......................................... 错误!未定义书签。
SCARA机器人驱动方式的确定........................... 错误!未定义书签。
SCARA机器人的减速器选择............................. 错误!未定义书签。
SCARA机器人传动机构的对比与分析..................... 错误!未定义书签。
SCARA机器人机构杆件参数初定......................... 错误!未定义书签。
SCARA机器人运动空间计算............................. 错误!未定义书签。
SCARA机械臂材料初定................................. 错误!未定义书签。
第3章 SCARA机器人关节元件设计计算........................ 错误!未定义书签。

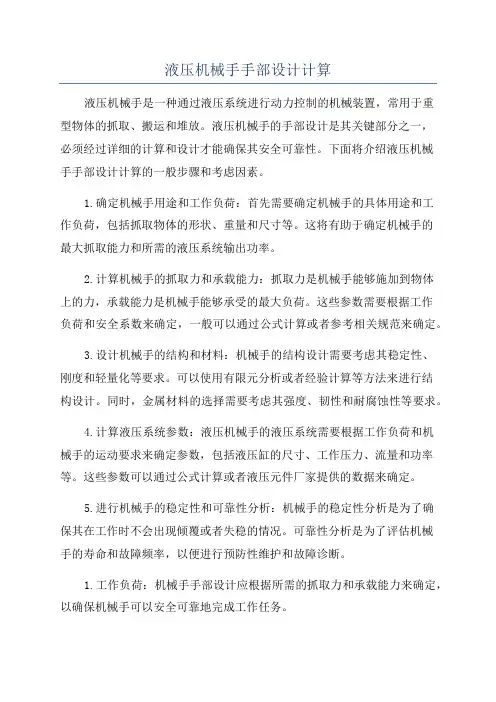

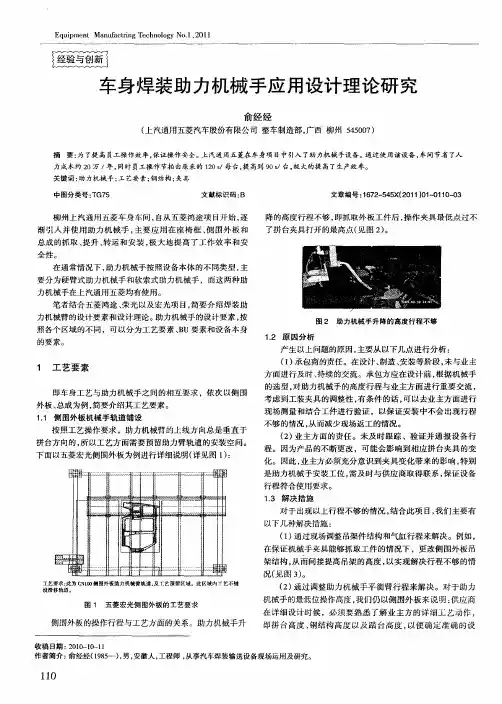

液压机械手手部设计计算液压机械手是一种通过液压系统进行动力控制的机械装置,常用于重型物体的抓取、搬运和堆放。
液压机械手的手部设计是其关键部分之一,必须经过详细的计算和设计才能确保其安全可靠性。
下面将介绍液压机械手手部设计计算的一般步骤和考虑因素。
1.确定机械手用途和工作负荷:首先需要确定机械手的具体用途和工作负荷,包括抓取物体的形状、重量和尺寸等。
这将有助于确定机械手的最大抓取能力和所需的液压系统输出功率。
2.计算机械手的抓取力和承载能力:抓取力是机械手能够施加到物体上的力,承载能力是机械手能够承受的最大负荷。
这些参数需要根据工作负荷和安全系数来确定,一般可以通过公式计算或者参考相关规范来确定。
3.设计机械手的结构和材料:机械手的结构设计需要考虑其稳定性、刚度和轻量化等要求。
可以使用有限元分析或者经验计算等方法来进行结构设计。
同时,金属材料的选择需要考虑其强度、韧性和耐腐蚀性等要求。
4.计算液压系统参数:液压机械手的液压系统需要根据工作负荷和机械手的运动要求来确定参数,包括液压缸的尺寸、工作压力、流量和功率等。
这些参数可以通过公式计算或者液压元件厂家提供的数据来确定。
5.进行机械手的稳定性和可靠性分析:机械手的稳定性分析是为了确保其在工作时不会出现倾覆或者失稳的情况。
可靠性分析是为了评估机械手的寿命和故障频率,以便进行预防性维护和故障诊断。
1.工作负荷:机械手手部设计应根据所需的抓取力和承载能力来确定,以确保机械手可以安全可靠地完成工作任务。
2.结构设计:机械手手部的结构设计应考虑其稳定性和刚度,以确保机械手在工作时不会出现振动或者变形的情况。
3.材料选择:机械手手部的材料选择需要考虑其强度、韧性和耐腐蚀性等要求,以确保机械手可以在恶劣的工作环境下使用。
4.液压系统参数:液压机械手的液压系统参数需要根据工作负荷和机械手的运动要求来确定,以保证其能够提供足够的动力和控制精度。
5.稳定性和可靠性分析:机械手的稳定性分析可以通过有限元分析来进行,以确保机械手在工作时不会出现倾覆或者失稳的情况。
SHANDONGUNIVERSITYOFTECHNOLOGY课程设计说明书二维机械手,二号黑体学院:农业工程与食品科学学院专业:农业机械化及自动化学生姓名:指导教师:***2011 年7 月1目录第一章绪论································································错误!未定义书签。
1.1设计目的·······························································错误!未定义书签。
1 绪论1.1研究背景与意义工业机械手是近代自动控制领域中出现的一项新技术,并已成为现代机械制造生产系统中的一个重要组成部分,这种新技术发展很快,逐渐成为一门新兴的学科——机械手工程。
机械手涉及到力学、机械学、电器液压技术、自动控制技术、传感器技术和计算机技术等科学领域,是一门跨学科综合技术。
工业机械手是近几十年发展起来的一种高科技自动生产设备。
工业机械手也是工业机器人的一个重要分支。
他的特点是可以通过编程来完成各种预期的作业,在构造和性能上兼有人和机器各自的优点,尤其体现在人的智能和适应性。
机械手作业的准确性和环境中完成作业的能力,在国民经济领域有着广泛的发展空间[1-3]。
机械手的发展是由于它的积极作用正日益为人们所认识:其一、它能部分的代替人工操作;其二、它能按照生产工艺的要求,遵循一定的程序、时间和位置来完成工件的传送和装卸;其三、它能操作必要的机具进行焊接和装配,从而大大的改善了工人的劳动条件,显著的提高了劳动生产率,加快实现工业生产机械化和自动化的步伐。
因而,受到很多国家的重视,投入大量的人力物力来研究和应用。
尤其是在高温、高压、粉尘、噪音以及带有放射性和污染的场合,应用的更为广泛。
在我国近几年也有较快的发展,并且取得一定的效果,受到机械工业的重视。
图1-1 生产线上的机械手Fig.1-1 The manipulator on the production line进入21世纪,随着我国人口老龄化的提前到来,近来在东南沿海还出现大量的缺工现象,迫切要求我们提高劳动生产率,提高我国工业自动化水平势在必行。
工业机械手是工业生产的必然产物,它是一种模仿人体上肢的部分功能,按照预定要求输送工件或握持工具进行操作的自动化技术设备,对实现工业生产自动化,推动工业生产的进一步发展起着重要作用,因而具有强大的生命力受到人们的广泛重视和欢迎。
实践证明,工业机械手可以代替人手的繁重劳动,显著减轻工人的劳动强度,改善劳动条件,提高劳动生产率和自动化水平。
搬运机器人设计说明书5篇第一篇:搬运机器人设计说明书青岛科技大学本科毕业设计(论文)绪论1.1研究背景与意义工业机械手是近代自动控制领域中出现的一项新技术,并已成为现代机械制造生产系统中的一个重要组成部分,这种新技术发展很快,逐渐成为一门新兴的学科——机械手工程。
机械手涉及到力学、机械学、电器液压技术、自动控制技术、传感器技术和计算机技术等科学领域,是一门跨学科综合技术。
工业机械手是近几十年发展起来的一种高科技自动生产设备。
工业机械手也是工业机器人的一个重要分支。
他的特点是可以通过编程来完成各种预期的作业,在构造和性能上兼有人和机器各自的优点,尤其体现在人的智能和适应性。
机械手作业的准确性和环境中完成作业的能力,在国民经济领域有着广泛的发展空间[1-3]。
机械手的发展是由于它的积极作用正日益为人们所认识:其一、它能部分的代替人工操作;其二、它能按照生产工艺的要求,遵循一定的程序、时间和位置来完成工件的传送和装卸;其三、它能操作必要的机具进行焊接和装配,从而大大的改善了工人的劳动条件,显著的提高了劳动生产率,加快实现工业生产机械化和自动化的步伐。
因而,受到很多国家的重视,投入大量的人力物力来研究和应用。
尤其是在高温、高压、粉尘、噪音以及带有放射性和污染的场合,应用的更为广泛。
在我国近几年也有较快的发展,并且取得一定的效果,受到机械工业的重视。
图1-1 生产线上的机械手Fig.1-1 The manipulator on the production line物料搬运机械手结构设计进入21世纪,随着我国人口老龄化的提前到来,近来在东南沿海还出现大量的缺工现象,迫切要求我们提高劳动生产率,提高我国工业自动化水平势在必行。
工业机械手是工业生产的必然产物,它是一种模仿人体上肢的部分功能,按照预定要求输送工件或握持工具进行操作的自动化技术设备,对实现工业生产自动化,推动工业生产的进一步发展起着重要作用,因而具有强大的生命力受到人们的广泛重视和欢迎。
三轴机械手系统使用说明书系统由台达PLC(40EH)加步科7寸触摸屏组成,系统有2轴,3轴,4轴控制系统。
该系统运动指令只有直线功能,可实现机械手的各种点位控制。
以下是3轴系统的详细操作说明。
权限分3级,0级可以进入点动,自动页面,进行操作。
不需密码1级可以对应用程式进行编程,设定。
密码1234562级对设备的系统参数进行调试。
密码701011程式停止状态下,各运动轴自动完成搜索零点动作。
在系统设置中激活后才有效。
各轴的限位应安装完成。
在一些前提下,搜索零点方式并不是必须的,可使用人工确认零点的方式工作,系统具有断电位置记忆功能,在再次手动确认零点前,保持原零点位置有效。
长按3s,当前位置置为新的零点。
程式停止状态下,各轴快速返回零点位置。
零点可由搜索或手动确认。
设定点动时的移动速度。
设定快速返回零点时的移动速度。
设定搜索零点的移动速度。
x轴当前所处的位置。
y轴当前所处的位置。
Z轴当前所处的位置。
输出端口y10点动试动作按钮,其它相同。
指示相应输入x端口的状态。
点动运动轴时快速选择慢速移动。
x轴双向点动操作按钮y轴双向点动操作按钮z轴双向点动操作按钮进入手脉点动页面按钮,在系统设置中激活后才有效。
进入编写程式页面按钮进入自动操作页面按钮手脉操作选择手脉每一格对应的脉冲数被锁定,不能操作,只有手脉操作有效。
其它同前说明。
系统设定登录等级密码701011进入对刀示教界面。
示教方式有按钮操作示教,手脉示教两种。
进入示教点教导界面。
示教方式有按钮操作示教,手脉示教两种。
选择编写、查询的程式序号,主程0---4个,子程10—19个。
对程序行进行翻页操作。
指示当前的状态,人工可以在查询,编程两种状态切换。
查询中不能修改程式,只有进入编程状态,才可修改程式。
可编写的程序步。
按提示编写。
指令说明见后。
在当前行处直接插入一步。
删除当前步。
指令区,选择相应的指令。
在主程编写时,指令全可以使用,进入子程编写时,5类运动指令不能使用,只能编写动作程式。
编号无锡太湖学院毕业设计(论文)题目:液压机械手的设计信机系机械工程及自动化专业学号:学生姓名:指导教师:(职称:副教授)2013年5月25日无锡太湖学院本科毕业设计(论文)诚信承诺书本人郑重声明:所呈交的毕业设计(论文)液压机械手的设计是本人在导师的指导下独立进行研究所取得的成果,其内容除了在毕业设计(论文)中特别加以标注引用,表示致谢的内容外,本毕业设计(论文)不包含任何其他个人、集体已发表或撰写的成果作品。
班级:学号:作者姓名:2013 年5 月25 日无锡太湖学院信机系机械工程及自动化专业毕业设计论文任务书一、题目及专题:1、题目液压机械手的设计2、专题二、课题来源及选题依据本课题是设计基于液压系统的机械手。
液压机械手是一种模仿人体上肢部分功能,按照预定要求输送工件或者握持工具进行操作的自动化技术设备,它可以代替手的繁重劳动,改善劳动条件,提高劳动生产率和自动化水平。
有着广阔的发展前途。
本课题通过机械手进行液压传动原理设计,实现机械手代替人力进行工作。
机械工业是国民的装备部,是为国民竞技提供装备和为人民生活提供耐用消费品的产业。
机械工业的规模和技术水品是衡量国家经济实力和科学技术水平的重要标志。
三、本设计(论文或其他)应达到的要求:1、收集相关资料,分析自己完成本课题还存在哪些方面的困难。
2、选定自己适合的制图软件,对选定的工具进行学习和具体实践。
3、对驱动油路进行仔细的研究,了解液压驱动原理,绘制油路图。
4、机械结构的分析,根据要求设计出合理轻便的机械手。
5、模拟调试后对整个液压机械手进行完善。
四、接受任务学生:班姓名五、开始及完成日期:自2012年11月12日至2013年5月25日六、设计(论文)指导(或顾问):指导教师签名签名签名教研室主任〔学科组组长〕签名研究所所长系主任签名2012年11月12日液压机械手是模仿人的手部动作,按照给定的程序、轨迹通过液压系统实现抓取和搬运操作的自动装置。

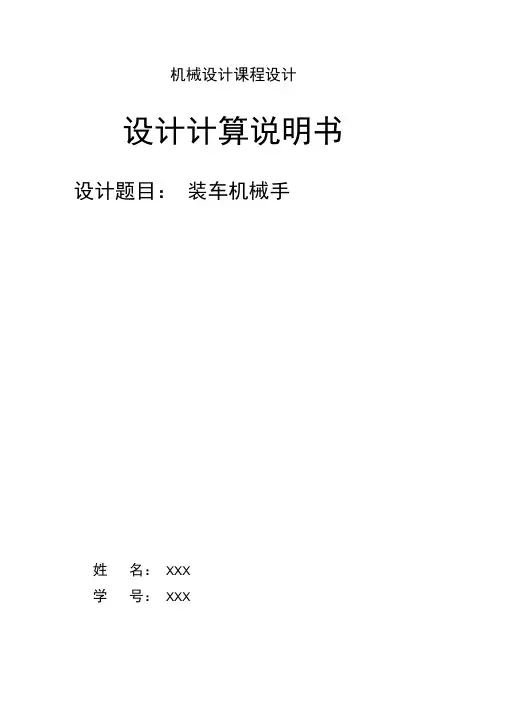

机械设计课程设计
设计计算说明书设计题目:装车机械手
姓名:XXX
学号:XXX
班级:XXX
指导教师:XXX
设计时间:XXX
目录
一、设计任务书 (1)
二、传动方案修改 (2)
三、总体设计计算 (3)
1. 电机型号选择
2. 各级传动比分配
3. 各轴的运动参数和动力参数计算(转速、功率、转矩)
四、传动机构设计计算………………
1. 齿轮传动(一):齿轮3与齿轮4
2. 齿轮传动(二):齿轮5与齿轮6
五、轴系零件设计计算………………
1. 轴的设计计算(一):轴2
2. 轴的设计计算(二):轴3
六、润滑和密封方式的选择……………………………………
七、箱体及附件的结构设计和选择……………………………
八、设计总结……………………………………………………参考文献…………………………………………………………
一、设计任务书
设计题目:装车机械手
设计一台装车机械手,将生产线上的纸箱搬
运到货车车厢。
如图所示,已知纸箱箱体尺寸A
×B×Cmm3,重M kg,其他条件及要求见表一。
要求搬运能力J件/小时,工作寿命6年,每年
工作300天。
选择电动机型号,分配总传动比,
计算各轴的转速、输入输出功率。
对各级传动进
行设计计算,并对整机进行结构设计。
允许选用
步进电机正反转工作。
纸
H L
C B
机械手K
A
车箱
设计过程及计算说明
二、传动方案修改
1. 系统运动方案图
注一:
1.零件1是带内螺纹的套筒,与齿轮2做成一体;
2.零件2是带外螺纹的套筒,与零件1旋合;
3.零件3是与上机箱连接的空心轴;
注二:
1.零件3与轴4之间用滑键连接,零件3可随轴4转动,并可沿其上
下移动;
2.零件2带动零件3上下运动;
3.零件2与零件3、零件3与轴4之间皆用圆锥滚子轴承。
因轴上端被齿轮4挡住,考虑由箱体内铸造一个凸起的轴承座。
下端则安装在箱体底部铸造的轴承座孔中,考虑到加工方便,在座孔中用安装一个套杯。
b)确定轴各段直径和长度
c)按弯扭复合强度条件计算
(略)
2、轴的设计计算(二):轴3
1).按扭矩初算轴径
选用45(调质),硬度217~255HBS
根据《机械设计》表15-3,取c=126
d≥126 (0.084/11.25)1/3mm=24.63mm
考虑有两个键槽,将直径增大10%-15%,则
d=24.63×(1+10%-15%)mm=27.1-28.3mm
∴选d=29mm
2).的结构设计
a)轴上零件的定位,固定和装配
轴4的大齿轮上面由轴肩定位,下面用档油盘轴向固定,联接以平键作过渡配合固定,两轴承分别以套杯和大筒定位,则采用过渡配合固定。
b)确定轴各段直径和长度
3).按弯矩复合强度计算
(略)
八、参考文献
1.濮良贵,纪名刚. 《机械设计》(第七版). 北京:高等教育出版社,2004 2.2王昆,何小柏,汪信远,《课程设计》,高等教育出版社
3. 刘鸿文,《材料力学》(第五版),高等教育出版社。
