下载文档原格式
绪论1、仔细观察一下白炽灯泡，会发现有多少种不同的材料？每种材料需要何种热学、电学性质？2、为什么金属具有良好的导电性和导热性？3、为什么陶瓷、聚合物通常是绝缘体？4、铝原子的质量是多少？若铝的密度为2.7g/cm3，计算1mm3中有多少原子？5、为了防止碰撞造成纽折，汽车的挡板可有装甲制造，但实际应用中为何不如此设计？说出至少三种理由。
6、描述不同材料常用的加工方法。
7、叙述金属材料的类型及其分类依据。
8、试将下列材料按金属、陶瓷、聚合物或复合材料进行分类：黄铜钢筋混凝土橡胶氯化钠铅-锡焊料沥青环氧树脂镁合金碳化硅混凝土石墨玻璃钢9、 Al2O3陶瓷既牢固又坚硬且耐磨，为什么不用Al2O3制造铁锤？晶体结构1、解释下列概念晶系、晶胞、晶胞参数、空间点阵、米勒指数（晶面指数）、离子晶体的晶格能、原子半径与离子半径、配位数、离子极化、同质多晶与类质同晶、正尖晶石与反正尖晶石、反萤石结构、铁电效应、压电效应.2、（1）一晶面在x、y、z轴上的截距分别为2a、3b、6c，求出该晶面的米勒指数；（2）一晶面在x、y、z轴上的截距分别为a/3、b/2、c，求出该晶面的米勒指数。
3、在立方晶系的晶胞中画出下列米勒指数的晶面和晶向：（001）与[210]，（111）与[112]，（110）与[111]，（322）与[236]，（257）与[111]，（123）与[121]，（102），（112），（213），[110]，[111]，[120]，[321]4、写出面心立方格子的单位平行六面体上所有结点的坐标。
5、已知Mg2+半径为0.072nm，O2-半径为0.140nm，计算MgO晶体结构的堆积系数与密度。
6、计算体心立方、面心立方、密排六方晶胞中的原子数、配位数、堆积系数。
7、从理论计算公式计算NaC1与MgO的晶格能。
MgO的熔点为2800℃，NaC1为80l℃, 请说明这种差别的原因。
8、根据最密堆积原理，空间利用率越高，结构越稳定，金钢石结构的空间利用率很低(只有34.01％)，为什么它也很稳定?9、证明等径圆球面心立方最密堆积的空隙率为25．9％；10、金属镁原子作六方密堆积，测得它的密度为1.74克/厘米3，求它的晶胞体积。
第八章 相变1、一级相变：相变时两相化学势相等，但化学势的一级偏微商不相等。
发生一级相变时有潜热和体积的变化；二级相变：相变时两相化学势相等，其一阶偏微商也相等，但二阶偏微商不相等。
发生二级相变时无潜热和体积变化，只有热容量、膨胀系数和压缩系数的变化。
2、马氏体相变具有什么特征？它和成核－生成机理有何差别?特征：（1）母相与马氏体之间不改变结晶学方位关系（新相总是沿一定的结晶学面形成，新相与母相之间有严格的取向关系）；（2）相变时不发生扩散，是一种无扩散相变，马氏体在化学组成上与母体完全相同；（3）转变速度极快；（4）马氏体相变过程需要成核取动力，有开始温度和终了温度。
区别：成核－生长过程中存在扩散相变，母相与晶相组成可相同可不同，转变速度较慢，无明显的开始和终了温度。
3、均匀成核：从均匀的单相熔体中产生晶核的过程，其成核几率处处相同。
非均匀成核：借助于表面、界面、微粒裂纹、器壁以及各种催化位置而形成晶核的过程。
4、当一种纯液体过冷到平衡凝固温度 （T 0）以下时，固相与液相间的自由焓差越来越负。
试证明在温度T 0附近随温度变化的关系近似地为：00()V V H G T T T ∆∆=-，式中(0)V H ∆<为凝固潜热。
解：G H T S ∆=∆-∆，平衡温度T 0时，000,T V H G H T S S ∆∆=∆-∆=∆=，T<T 0时，00000V T T H G H T S H T H T T -∆∆=∆-∆=∆-=∆。
5、为什么在成核一生成机理相变中，要有一点过冷或过热才能发生相变 ? 什么情况下需过冷，什么情况下需过热。
解：由热力学，G H T S ∆=∆-∆，平衡时，0,m mH G H T S S T ∆∆=∆-∆=∆=， T m ：相变平衡温度；ΔH 相变热，温度T 时，系统处于不平衡状态，则0G H T S ∆=∆-∆≠，m m m mT T H T G H T H H T T T -∆∆∆=∆-=∆=∆，要使相变自发进行，0,0mT G H T ∆∆<∆<则，对放热过程如结晶，凝聚ΔH<0则ΔT>0,T m >0，必须过冷；对吸热过程如蒸发，熔融ΔH>0，则ΔT<0，T m >0，必须过热。
材料科学基础习题与参考答案（doc14页）（优质版）第一章材料的结构一、解释以下基本概念空间点阵、晶格、晶胞、配位数、致密度、共价键、离子键、金属键、组元、合金、相、固溶体、中间相、间隙固溶体、置换固溶体、固溶强化、第二相强化。
二、填空题1、材料的键合方式有四类，分别是（），（），（），（）。
2、金属原子的特点是最外层电子数（），且与原子核引力（），因此这些电子极容易脱离原子核的束缚而变成（）。
3、我们把原子在物质内部呈（）排列的固体物质称为晶体，晶体物质具有以下三个特点，分别是（），（），（）。
4、三种常见的金属晶格分别为（），（）和（）。
5、体心立方晶格中，晶胞原子数为（），原子半径与晶格常数的关系为（），配位数是（），致密度是（），密排晶向为（），密排晶面为（），晶胞中八面体间隙个数为（），四面体间隙个数为（），具有体心立方晶格的常见金属有（）。
6、面心立方晶格中，晶胞原子数为（），原子半径与晶格常数的关系为（），配位数是（），致密度是（），密排晶向为（），密排晶面为（），晶胞中八面体间隙个数为（），四面体间隙个数为（），具有面心立方晶格的常见金属有（）。
7、密排六方晶格中，晶胞原子数为（），原子半径与晶格常数的关系为（），配位数是（），致密度是（），密排晶向为（），密排晶面为（），具有密排六方晶格的常见金属有（）。
8、合金的相结构分为两大类，分别是（）和（）。
9、固溶体按照溶质原子在晶格中所占的位置分为（）和（），按照固溶度分为（）和（），按照溶质原子与溶剂原子相对分布分为（）和（）。
10、影响固溶体结构形式和溶解度的因素主要有（）、（）、（）、（）。
11、金属化合物（中间相）分为以下四类，分别是（），（），（），（）。
12、金属化合物（中间相）的性能特点是：熔点（）、硬度（）、脆性（），因此在合金中不作为（）相，而是少量存在起到第二相（）作用。
13、CuZn、Cu5Zn8、Cu3Sn的电子浓度分别为（），（），（）。
浙江大学材料科学与基础习题与解答第一章晶体结构一、分别确定具有下述晶胞参数关系的晶胞可能属于哪些晶系：1、；2、a b c；3、b c；4、；5、解答：1、（正交、四方、立方）2、（三斜、单斜、正交）3、（三斜、单斜、正交、四方）4、（三斜、单斜、菱方）5、（正交、六方、四方、立方）二、设图1-11是立方晶系，试标出AF方向的晶向指数，并写出该晶向所属晶向族中其它所有晶向指数。
解答：[11]，<111>=[111]、[11]、[11]、[1]、[11]、[1]、[1]、[]三、一个正交晶系晶胞，在X、Y、Z三个晶轴上分别截a/2、4b和2c/3，连接这三个截点作一个平面，试确定该平面的晶面指数；写出该晶胞包含（111）晶面的晶面族中所有其它晶面。
解答：(816)1四、分别确定立方晶系和正交晶系中{110}晶面族中的所有晶面。
与立方晶系{110}晶面族对比，正交晶系不属于{110}晶面族而立方晶系中却包含在{110}晶面族中的那些面，在正交晶系中分另属于什么晶族，请分类确定。
解答：立方：{110}=(110)+ (101)+(011)+(10)+ (01)+ (10)+(01)+(10)+ (01)+ (0)+ (0)+(0)；正交：{110}=(110)+ (10)+(10)+ (0)；{101}=(101)+ (10)+(01)+ (0)；{011}=(011)+(01)+(01)+ (0)五、在六方晶系中，有如右图中画出的一个晶面，试标定它的晶面指数。
解答：（20）六、设两个晶面（152）和（034）是属于六方晶系的正交坐标表述，试给出在描述六方晶胞中常用的四轴坐标下这两个晶面的晶面指数。
若现在有两个晶面（23）、（22），试确定这两个晶面在正交坐标下的晶面指数。
解答：（152），（034），（23），（22）2七、若上题中的所有晶面指数改为相应的晶向指数，请同样确定经转换后对应的各晶向指数。

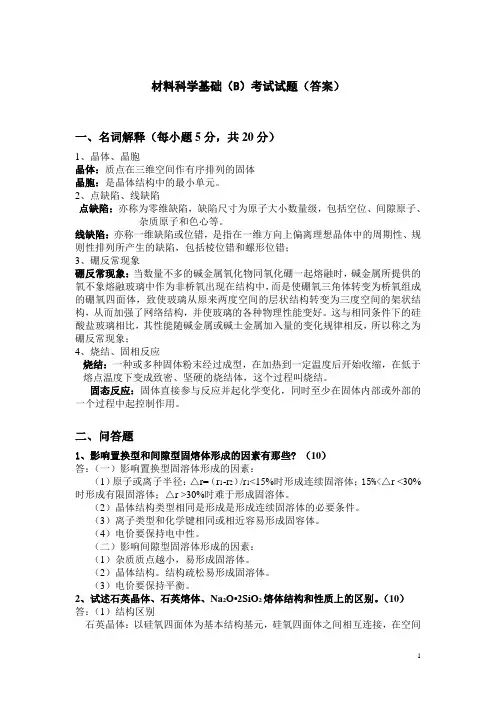

材料科学基础（B）考试试题（答案）一、名词解释（每小题5分，共20分）1、晶体、晶胞晶体：质点在三维空间作有序排列的固体晶胞：是晶体结构中的最小单元。
2、点缺陷、线缺陷点缺陷：亦称为零维缺陷，缺陷尺寸为原子大小数量级，包括空位、间隙原子、杂质原子和色心等。
线缺陷：亦称一维缺陷或位错，是指在一维方向上偏离理想晶体中的周期性、规则性排列所产生的缺陷，包括棱位错和螺形位错；3、硼反常现象硼反常现象：当数量不多的碱金属氧化物同氧化硼一起熔融时，碱金属所提供的氧不象熔融玻璃中作为非桥氧出现在结构中，而是使硼氧三角体转变为桥氧组成的硼氧四面体，致使玻璃从原来两度空间的层状结构转变为三度空间的架状结构，从而加强了网络结构，并使玻璃的各种物理性能变好。
这与相同条件下的硅酸盐玻璃相比，其性能随碱金属或碱土金属加入量的变化规律相反，所以称之为硼反常现象；4、烧结、固相反应烧结：一种或多种固体粉末经过成型，在加热到一定温度后开始收缩，在低于熔点温度下变成致密、坚硬的烧结体，这个过程叫烧结。
固态反应：固体直接参与反应并起化学变化，同时至少在固体内部或外部的一个过程中起控制作用。
二、问答题1、影响置换型和间隙型固熔体形成的因素有那些?（10）答：（一）影响置换型固溶体形成的因素：（1）原子或离子半径：△r=（r1-r2）/r1<15%时形成连续固溶体；15%<△r <30%时形成有限固溶体；△r >30%时难于形成固溶体。
（2）晶体结构类型相同是形成是形成连续固溶体的必要条件。
（3）离子类型和化学键相同或相近容易形成固容体。
（4）电价要保持电中性。
（二）影响间隙型固溶体形成的因素：（1）杂质质点越小，易形成固溶体。
（2）晶体结构。
结构疏松易形成固溶体。
（3）电价要保持平衡。
2、试述石英晶体、石英熔体、Na2O•2SiO2熔体结构和性质上的区别。
（10）答：（1）结构区别石英晶体：以硅氧四面体为基本结构基元，硅氧四面体之间相互连接，在空间上有序排列；石英熔体：也是以以硅氧四面体为基本结构基元，但硅氧四面体中Si —O 键之间的交角大小以及硅氧四面体在空间上的连接是无序的；Na 2O•2SiO 2熔体结构：在结构上与石英熔体相似，由于该熔体中有Na 2O 组分，Na +与SiO 2中的O 形成非桥氧。

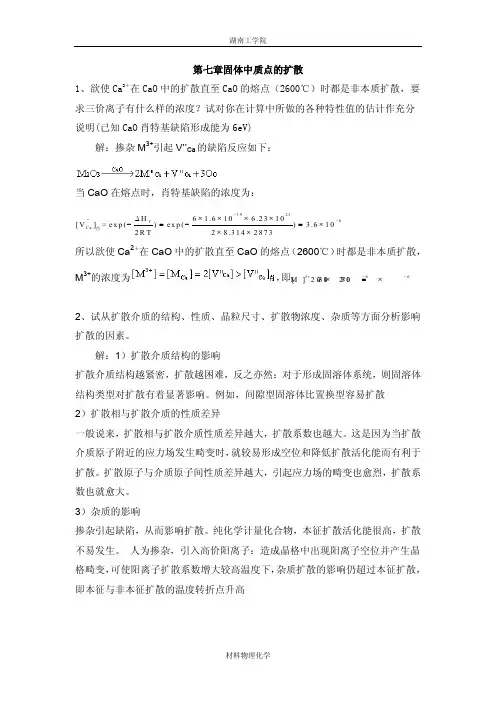

材料科学与基础习题集和答案第七章回复再结晶，还有相图的内容。
第一章1.作图表示立方晶体的()()()421,210,123晶面及[][][]346,112,021晶向。
2.在六方晶体中，绘出以下常见晶向[][][][][]0121,0211,0110,0112,0001等。
3.写出立方晶体中晶面族{100}，{110}，{111}，{112}等所包括的等价晶面。
4.镁的原子堆积密度和所有hcp 金属一样，为0.74。
试求镁单位晶胞的体积。
已知Mg 的密度3Mg/m 74.1=mg ρ，相对原子质量为24.31，原子半径r=0.161nm 。
5.当CN=6时+Na 离子半径为0.097nm ，试问：1) 当CN=4时，其半径为多少？2) 当CN=8时，其半径为多少？6. 试问：在铜（fcc,a=0.361nm ）的<100>方向及铁(bcc,a=0.286nm)的<100>方向,原子的线密度为多少？7.镍为面心立方结构，其原子半径为nm 1246.0=Ni r 。
试确定在镍的（100），（110）及（111）平面上12mm 中各有多少个原子。
8. 石英()2SiO 的密度为2.653Mg/m 。
试问： 1) 13m 中有多少个硅原子（与氧原子）？2) 当硅与氧的半径分别为0.038nm 与0.114nm 时，其堆积密度为多少（假设原子是球形的）？9.在800℃时1010个原子中有一个原子具有足够能量可在固体内移动，而在900℃时910个原子中则只有一个原子，试求其激活能（J/原子）。
10.若将一块铁加热至850℃，然后快速冷却到20℃。
试计算处理前后空位数应增加多少倍（设铁中形成一摩尔空位所需要的能量为104600J ）。
11.设图1-18所示的立方晶体的滑移面ABCD 平行于晶体的上、下底面。
若该滑移面上有一正方形位错环，如果位错环的各段分别与滑移面各边平行，其柏氏矢量b ∥AB 。
湖南工学院
材料物理化学
第八章 固相反应习题与解答
1、什么是固相反应？发生固相反应的推动力是什么？
解：固相反应：固体参与直接化学反应并发生化学变化，同时至少在一个过程中起控制作用的反应。
固相反应推动力：系统化学反应前后的自由焓变化G<0△
2、什么是杨德尔方程式？它是依据什么模型推导出的？
解：杨德尔方程式：[1－（1－G ）1/3]2
＝K J T 杨德尔方程式依据球体模型推导出来，且扩散截面积一定的等径球体。
3、什么叫泰曼温度？

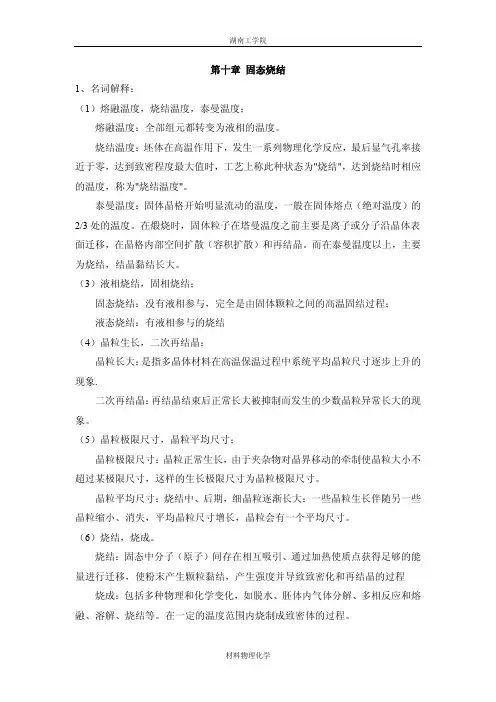

解：固相反应强烈进行，体积扩散开始明显进行，也就是烧结的开始温度。
4、固相反应中，什么是抛物线方程？什么是杨德尔方程？它们的适应范围分别是怎样的？
解：抛物线方程：X 2
＝Kt 表示产物层厚度与时间的关系。
杨德尔方程：[1－（1－G ）1/3]2＝K J T 说明物质转化率与时间的关系。
抛物线方程适应于平板模型推导出的固相反应系统。
杨德尔方程适应于球体模型推导出来的固相反应系统。
5、固相反应中，什么是杨氏方程？什么是金氏方程？适应范围分别是怎样的？
解：杨德尔方程 （1－（1－G ）1/3）2
=Kt 适应于球体模型扩散截面积恒定的情形。
金氏方程 X2（1－2/3·（X/R ））=Kt 适应于球体模型扩散截面积不恒定的情形。
6、由Al2O3和SiO2粉末反应生成莫来石，过程由扩散控制，如何证明这一点？已知扩散活化能为209 kJ/mol，1400℃下，1h完成10％，求1500℃下，1h和4h 各完成多少？（应用杨德方程计算）
解：如果用杨德尔方程来描述Al2O3和SiO2粉末反应生成莫来石，经计算得到合理的结果，则可认为此反应是由扩散控制的反应过程。
由杨德尔方程，得
又，故
从而1500℃下，反应1h和4h时，由杨德尔方程，知
所以，在1500℃下反应1h时能完成15.03%，反应4h时能完成28.47%。
7、粒径为1μm球状Al2O3由过量的MgO微粒包围，观察尖晶石的形成，在恒定温度下，第1h有20％的Al2O3起了反应，计算完全反应的时间。
（1）用杨德方程计算；（2）用金斯特林格方程计算。
解：(1)用杨德尔方程计算：
代入题中反应时间1h和反应进度20%，得
h-1
故完全反应（G=1）所需的时间h
(2)用金斯格林方程计算：
同理，代入题中反应时间1h和反应进度20%，得
h-1
故完全反应（G=1）时，
所以完全反应所需的时间h
8、由Al2O3和SiO2粉末形成莫来石反应，由扩散控制并符合扬德方程，实验在温度保持不变的条件下，当反应进行1h的时候，测知已有15％的反应物发生了反应。
（1）将在多少时间内全部反应物都生成产物？（2）为了加速莫来石的生成，应采取什么有效措施？
解：（1）由杨德尔方程，得
反应完全(G=1)所需的时间为h
（2）可以采用一切有利扩散的因素来加速莫来石的生成：减小粒度，采用活性反应物(如Al2O3·3H2O)，适当加压等等
9、试分析影响固相反应的主要因素。
解：（1）反应物化学组成与结构的影响:反应物中质点作用力越大，反应能力越小；同一反应体系中，固相反应速度与各反应物间的比例有关；矿化剂的特殊作用。
（2）颗粒度和分布影响：粒径越小，反应速度越快；同一反应体系中由于物料尺寸不同，反应速度会属于不同动力学范围控制；少量较大尺寸的颗粒存在会显著延缓反应过程的完成。
（3）反应温度的影响：温度越高，质点热运动增强，反应能力和扩散能力增强。
（4）压力、气氛的影响：两固相间的反应，增大压力有助颗粒的接触面积，加速物质传递过程，使反应速度增加；对有液汽相参加的固相反应，提高压力不表现积极作用，甚至适得其反。
（5）矿化剂的影响：晶格能越大，结构越完整和稳定，反应活性越低。
加入矿化剂可以提高固相反应。
10、如果要合成镁铝尖晶石，可供选择的原料为MgCO3、Mg(OH)2、MgO、Al2O3·3H2O、γ-Al2O3、α-Al2O3。
从提高反应速率的角度出发，选择什么原料较好？请说明原因。
解：应选用MgCO3，Mg(OH)2和Al2O3·3H2O作原料较好。
因为MgCO 3，Mg(OH)2在反应中可以发生热分解，Al 2O 3·3H 2O 发生脱水反应和晶型转变，将获得具有较大比表面和晶格缺陷的初生态或无定形物质从而提高了反应活性，加剧了固相反应的进行。
11、若由MgO 和Al 2O 3球形颗粒之间的反应生成MgAl 2O 4是通过产物层的扩散进行的，
解：（1） 画出其反应的几何图形，并推导出反应初期的速度方程。
（2） 若1300℃时D Al3＋＞D Mg2＋，O 2－基本不动，那么哪一种离子的扩散控制着MgAl 2O 4的生成？为什么？
解：（1）假设:
a ）反应物是半径为R 0的等径球粒B ，x 为产物层厚度。
b ）反应物A 是扩散相，即A 总是包围着B 的颗粒，且A ，B 同产物C 是完全接触的，反应自球表面向中心进行。
c ）A 在产物层中的浓度梯度是线性的，且扩散截面积一定。
反应的几何图形如图8-1所示：
根据转化率G 的定义，得
将（1）式代入抛物线方程中，得反应初期的速度方程为：。
