最新实验四负反馈放大器(1)

负反馈在电子电路中有着非常广泛旳应用， 它是改善放大电路特征旳一种主要手段，在放 大电路中，负反馈能提升电压放大倍数旳稳定 性，降低非线性失真，克制干扰，扩展通频带， 变化输入、输出电阻等。但要注意，在一般多 级放大器中，要尽量防止和克服寄生反馈，预 防寄生反馈给放大器带来负作用。 主菜单
根据输出端反馈信号旳采样方式旳不同，反 馈又可分为电压负反馈(反馈网络并联接在输 出端，反馈信号正比于输出电压)及电流负反 馈(反馈网络串联接在输出端。反馈信号正比 于输出电流)。从输入端看反馈信号， 与输入 信号并联相接旳称为并联负反馈。反馈信号 与输入信号串联相接旳称为串联负反馈。归纳 起来，负反馈放大器有四种组态，即电压串联、 电压并联、电流串联、电流并联。本试验要点 研究电压串联负反馈和电流串联负反馈对放大 器电路性能旳影响。
主菜单
1．负反馈使放大器旳电压放大倍数下降， 式中，Au为无A反u f 馈 1时A开Auu F环电（压3-放6-大1）倍数
AuF 为有反馈时闭环电压放大倍数，F为反 馈系数由式(3-6-1)可知，1+AuF越大，负反 馈越强，当AuF>>1时，上式可写成 AuF≈1/F即在深度负反馈情况下，电压放大 倍数只与反馈网络有关，而与原放大器旳 电压放大倍数无关。
增益旳稳定度值减小，稳定性提升。
➢4．负反馈改善了放大器旳非线性失主真菜。单
➢5．负反馈影响了输人电阻和输出电阻。
➢负反馈对输入电阻旳影响与反馈网络在 放大器输入端旳连接方式有关，而与输出
端旳连接方式无关。串联负反馈使输入电 阻增大到基本放大器旳1+AuF倍；并联负 反馈则使输入电阻减小到基本放大器
六 试验报告与要求
➢整顿测试数据，列表统计有、无反馈时放大 器旳Au，Ri,Ro比较它们是否与理论值相符。 ➢比较两级阻容耦合放大器和两级电压串联负 反馈放大器旳通频带，并将它们与理论值相比 较。 ➢ 算出放大器有、无反馈时旳增益稳定度。 总结负反馈对放大器性能旳影响。

表4-1-1开环性能
实测 计算
VO /AV
开环性能
Vi /Ri
Vo’ /Ro
C2’=33㎌ 选作
fL
fH
fL
fH
表4-1-2闭环性能
实测
闭环性能
VOF /AVF
ViF /RiF
VOF ’/
RoF
fLF fHF
计算
Rp3=0 (选作)
VOF/
ViF
VOF ’/
AVF
/RiF
RoF
fLF fHF

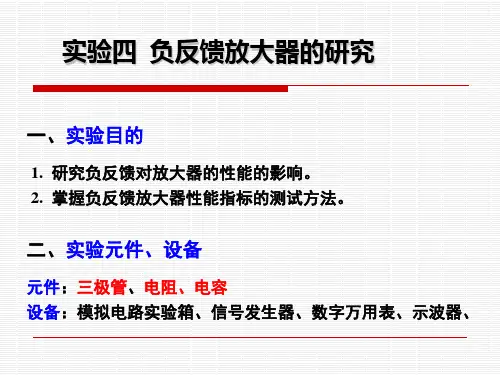

实验四 负反馈放大器的研究
一、实验目的
1. 研究负反馈对放大器的性能的影响。 2. 掌握负反馈放大器性能指标的测试方法。
二、实验元件、设备
元件：三极管、电阻、电容 设备：模拟电路实验箱、信号发生器、数字万用表、示波器、
三、实验电路、实验原理
VCC +12V
RP3 4.7K
R10 1.1K
C1
33μ +
● 用示波器测量其输出电压Vo(p-p)=
；
● 信号源频率f↓，测记Vo(p-p)=0.7 Vo(p-p)时的下限频率fL= 。
● 信号源频率f↑ ，测记Vo(p-p)=0.7 Vo(p-p)时的上限频率fH= 。
（5）选作： ● 将C2’=0.47㎌改接为C2=33 ㎌,
● 测记放大器对应的fL、fH。
（2）测开环输出电阻Ro ● 断开RL，测量Vo(p-p)’= ，计算Ro=
（3）测开环输入电阻Ri：
● 将Vs(p-p)=15mV，f=1KHz的正弦信号经Rs送放大器输入端；
● 测Vi(p-p)=
，计算Ri=
（4）测开环下限频率fL、开环上限频率fH：

负反馈放大器【实验目的】1、 加深负反馈对放大器工作性能影响的认识。

2、 掌握负反馈放大器性能指标的测试方法。

【实验仪器】双踪示波器、低频信号发生器、万用表、直流稳压电源 【实验原理】 1、 基本概念及分类负反馈放大器就是采用了负反馈措施（即将输出信号的部分或全部通过反馈网络送回输入端，以消弱原输入信号）的放大器。

负反馈放大器有电压串联、电压并联、电流串联和电流并联四种基本组态。

如图1所示的方框图有：图 1 负反馈放大器方框图01f f x A A x AF==+ 1B AF =+B 称为反馈深度。

当1D时，1f A F≈2、 负反馈放大器对性能的影响 （1）放大倍数的稳定性提高11f fA AA AF A∆∆=•+ （2）通频带扩展为原有的（1+AF ）倍。

（3）减少非线性失真及抑制噪声。

（4）对输入、输出电阻的影响。

串联负反馈输入电阻增加，并联负反馈输入电阻减小；电压负反馈输出电阻减小，电流负反馈输出电阻减少，电流负反馈输出电阻增大。

【实验内容及步骤】 实验电路如图2所示：图 2 负反馈放大器实验电路1、 调整各级静态工作点2、 测量负反馈对放大倍数稳定性的影响（1） 测量基本放大器放大倍数的变化量。

（2） 测量负反馈放大器放大倍数的变化量。

（3） 计算相对变化量。

3、 观测负反馈放大器扩展通频带的作用。

4、 测量负反馈对输入电阻的影响。

【数据记录】实验数据记录在表1中：表格 1【数据分析与处理】由记录的数据可以看出，有反馈时：6.25%21.587A A ∆== 无反馈时：203046.58%A A ∆== 可见增益稳定性提高了，但并不理想，考虑到实验条件，示波器显示不准，读数有误差应为主要原因。

【总结】由这次试验可明显得到以下结论： 1、 引入负反馈会牺牲增益；2、引入负反馈后增益的稳定性提高了；3、引入负反馈能大大扩宽通频带；4、引入负反馈能增大输入电阻。

⑵ 在小信号下（Vi=20mV/1KHz），测量负反馈放大器的电 压放大倍数 AVf 和反馈系数 FV 。 AVf= VO/Vi ， Fv=Vf/VO 。验证 AVf≈1/FV。
⑶ 在小信号下，测量负反馈放大器闭环状态下的输入电阻 Ri 和输出电阻Ro。 ⑷ 在小信号下，测量负反馈放大器闭环状态下的通频带。
C2 Rb1 Rb2
C3
+
+
Vout
C1 Vin
T1
T2
+
Rb3 + Ce2 Re1 Re3 Rf RL + Ce1 Re2 容
⑴ 连接电路，测量静态工作点 VB1 、 VE1 、 VC1 ； VB2 、 VE2 、 VC2。
注：测量静态工作点时，必须断开输入端的正弦交流信号。
实验原理
频率特性
引入反馈后，上限截止频率： f HF 1 Av F f H
下限截止频率： f LF
fL 1 Av F
输入输出电阻
电压串联负反馈，输入电阻： RiF 1 Av F Ri
Ro 输出电阻： RoF 1 Av F
实验电路图
VCC Rx1 Rc1 Rx2 Rc2
⑸ 测量放大器开环电压增益、输入电阻、输出电阻、通频带。
思考题
⑴ 负反馈放大器有何优点？
⑵ 反馈电阻的大小对负反馈放大器电压增益的 影响是怎样的？
模拟电子技术实验
实验四 负反馈放大器
实验目的
⑴ 掌握示波器、函数信号发生器、直流稳压电 源、数字万用表的使用方法。
⑵ 了解负反馈对放大器性能的影响。
⑶ 掌握放大器的放大倍数、输入、输出电阻和 频率响应的测量方法。
实验原理

实验三负反馈放大电路一、实验目的1.研究负反馈对放大器性能的影响。

2.掌握负反馈放大器性能的测试方法。

二、实验仪器双踪示波器，音频信号发生器，数字万用表。

三、预习要求认真阅读实验内容要求，估计待测量内容的变化趋势。

图3.1电路中晶体管β值为120。

计算该放大器开环和闭环电压放大倍数。

四、实验内容1.负反馈放大器开环和闭环放大倍数的测试1）开环电路图3.1 反馈放大电路（1）按图接线，RF先不接入。

（2）输入端接入Vi＝1mV，f＝1kHz的正弦波（注意输入1mV信号采用输入端衰减法见实验二）。

调整接线和参数使输出不失真且无振荡（参考实验二方法）。

（3）按表3.1要求进行测量并填表。

（4）根据实测值计算开环放大倍数和输出电阻Ro。

2）闭环电路（1）接通RF按（－）的要求调整电路。

（2）按表3.1要求测量并填表，计算Avf。

（3）根据实测结果，验证Avf≈1/F。

表R L (KΩ) Vi（mV）VO（mV）Av（Avf）开环∞ 1 1K5 1闭环∞ 1 1K5 12.负反馈对失真的改善作用1）将图3.1电路开环，逐步加大Vi的幅度，使输出信号出现失真（注意不要过分失真）记录失真波形幅度。

2）将电路闭环，观察输出情况，并适当增加Vi幅度，使输出幅度接近开环时失真波形幅度。

3）若RF ＝3KΩ不变，但RF接入V1的基极，会出现什么情况？实验验证之。

4）画出上述各步实验的波形图。

3．测放大器频率特性1）将图3.1电路先开环，选择Vi适当幅度（频率为1KHz）使输出信号在示波器上有满幅正弦波显示。

2）保持输入信号幅度不变逐步增加频率，指导波形减小为原来的70％，此时信号频率即为放大器FH。

3）条件同上，但逐渐减小频率，测得fL。

4）将电路闭环，重复1～3步骤，并将结果填入表3.2。

五、实验报告1．将实验值与理论值比较，分析误差原因。

2．根据实验内容总结负反馈对放大电路的影响。

实验四 负反馈放大器一. 实验目的1．加深理解负反馈对放大器性能的影响。

2．学会测量放大器的输入电阻、输出电阻以及电压放大倍数。

二. 预习要求1．复习教科书中有关负反馈的内容，负反馈放大器的工作原理。

2．掌握输入、输出电阻的测量方法、测量步骤。

三. 实验原理放大器加入负反馈后，由于反馈信号是削弱输入信号的，结果将使放大倍数降低，但却提高了放大倍数的稳定性、扩展了通频带、减小了非线性失真、并能抑制干扰和噪声，变换放大器的输入和输出电阻等。

1．负反馈对放大器放大倍数的影响 负反馈放大器由基本放大器和反馈网络组成， 如图1所示。

图中的X 表示信号，它即可代表电压又可 代表电流，箭头表示信号传输的方向。

反馈网络 图1 负反馈放大器的组成框图从输出信号o X 中取出反馈信号f X ，使f X 与外加输入信号i X 相叠加，得到净输入信号di X 。

对于负反馈来说： di X = iX -f X （1） 上式中，i X 与f X 的相位相同，故di X < iX 。

从图中可以看出，基本放大器（无反馈时）的放大倍数A（开环放大倍数）和反馈网络的反馈系数F 分别为： dio X X A= （2） ofXX F= （3）反馈放大器的放大倍数fA （闭环放大倍数）为： io f X X A = （4） 联立求解式（1）、（2）、（3）、（4）便得到闭环放大倍数的一般表达式。

F AA A f +=1 （5） A是在无反馈时，需考虑负载电阻R L 和反馈网络的负载作用时基本放大器的放大倍数。

从式（5）可知，加入负反馈后，放大器的放大倍数减小到开环放大倍数的1/（1+A F ）倍。

（1+AF ）称为反馈深度。

当A F >>1，称为深度负反馈，此时： FA f 1≈= 放大器的放大倍数只由反馈系数F决定，与晶体管的参数无关。

2． 负反馈的基本类型根据反馈网络在放大器输出端的取样信号是电压还是电流，负反馈可分为电压负反馈 和电流负反馈，根据反馈信号在放大器的输入端与输入信号是串联还是并联，负反馈又可分为串联负反馈和并联负反馈。

三、实验仪器及设备
（1）低频信号发生器 （2）晶体管毫伏表 （6）微型计算机系统 1台 1台 1台 1台 l块 1套
四、实验内容及步骤
双级串联电压 负反馈放大器的电 路图如图4－3所示。
图4－4 双级串联电压负反馈放大器
四、实验内容及步骤
二、实验原理
4 负反馈使放大器的输入、输 出阻抗发生变化 由于串联反馈是在原放 大器的输入回路串接了一个 反馈电压，因而提高了放大 器的输入阻抗；而并联反馈 是增加原放大器的输入电流， 因而降低了放大器的输入阻 抗。电压反馈使放大器的输 出阻抗降低；
图4－2 负反馈对频率特性的影响
二、实验原理
而电流反馈使放大器的输出阻抗变大。 此外，负反馈对输入电阻和输出电阻影响的 程度和反馈深度有关，反馈深度愈大，影响 越大。
二、实验原理
3 负反馈展宽了放大器的频带 阻容耦合放大器的幅频特性，在中频范围放大倍数较高， 在高低频率两端放大倍数较低，开环通频带为BW，引人负 反馈后，放大倍数要降低，但是高、低频各种频段的放大倍 数降低的程度不同。 如图4－2。对于中频段，由于开环放大倍数较大，则反 馈到输人端的反馈电压也较大，所以闭环放大倍数减小很多。 对于高、低频段，由于开环放大倍数较小，则反馈到输人端 的反馈电压也较小，所以闭环放大倍数减小得少。因此，负 反馈的放大器整体幅频特性曲线都下降。但中频段降低较多， 高、低频段降低较少，相当于通频带加宽了。
四、实验内容及步骤
3 负反馈放大器的设计 （1）设计要求 设计一个放大器，要求闭环放大倍数为30倍，反馈深度 为10，上限截止频率为ƒHf＝400kHz。因为放大器的放大倍 数要求不高，可以采用两级放大，电路参考图4－4，确定电 阻、电容值。 （2）仿真 通过软件模拟仿真，修改电阻、电容的设计数值，以满 足放大器设计指标的要求。 （3）安装设计好的电路，调整工作点使其能稳定工作，然后， 测试放大倍数、频带等参数的值，使其达到设计要求。

负反馈放大器实验报告
本实验旨在通过实际操作，了解负反馈放大器的工作原理和性能特点，同时掌
握相应的实验技术和方法。

在实验中，我们使用了负反馈放大器电路，通过测量电压增益、频率响应和失调电压等参数，对负反馈放大器的性能进行了评估和分析。

首先，我们搭建了负反馈放大器电路，并根据实验要求选择了合适的电阻和电
容数值。

随后，我们进行了直流工作点的测量和调整，确保电路正常工作。

在这一过程中，我们注意到负反馈放大器相对于非负反馈放大器具有更稳定的直流工作点，能够减小器件参数的影响，提高放大器的稳定性和可靠性。

接下来，我们进行了交流性能的测试。

通过输入信号的变化，我们观察到负反
馈放大器的电压增益随着频率的增加而逐渐减小，且相位特性较为平稳。

这表明负反馈放大器能够有效地抑制频率特性的变化，提高整个放大器的频率响应。

在实验过程中，我们还测量了负反馈放大器的失调电压，并对其进行了分析。

我们发现，负反馈放大器的失调电压明显减小，这与负反馈的作用原理相吻合。

负反馈能够通过比例放大器和反馈网络的配合，抑制失调电压的产生，提高放大器的线性度和稳定性。

综合实验结果，我们得出了以下结论，负反馈放大器相对于非负反馈放大器具
有更好的直流工作点稳定性、频率响应特性和失调电压表现。

负反馈放大器在实际应用中能够有效地提高放大器的性能和可靠性，是一种重要的放大器结构。

总之，通过本次实验，我们深入理解了负反馈放大器的工作原理和性能特点，
掌握了相关的实验技术和方法。

这对我们今后的学习和科研工作具有重要的指导意义，也为我们进一步深入研究和应用负反馈放大器奠定了坚实的基础。

VoL AVL = Vi AV∞ Vo∞ = Vi
（4）测量负反馈放大电路的输入电阻Ri 测量负反馈放大电路的输入电阻R
在输入端串接交流电流表，并接交流电压表，可测 得输入电阻Ri：
Vi Ri = Ii
（5）测量负反馈放大电路的输出电阻Ro 测量负反馈放大电路的输出电阻R
用带载和空载法，可测得输出电阻Ro
表5－1:
VE1 （V ） VB1 VC1 VE2 VB2 VC2 RW1 RW2 （V ） （V ） （V ） （V ） （V ） （Ω） （Ω）
估算值 实测值
2．基本放大电路动态参数估算及测量
(1）基本放电路动态参数测量电路 (1）
K
将开关K2打开 ,构成基本放电路,输入正弦信号 （f=1kHz Vi1=1mV） 在输出波形不失真的条件下，进行动态测量。
三、 实验内容
1．静态工作点估算及调试
（1）静态工作点估算 根据给定参数:VCC=12V、VBE=0.75V、IC1=1.3mA IC2=4mA、β1=β2=100，估算静态工作点VB1、VC1、 VE1和VB2、VC2、VE2的值，RW1和RW2的值。
VE ≈ IC×RE VB = VE +VBE VC = VCC－(IC×RC) RW =〔（VCC－VB）/ IR1〕－Rb1 IR1≈IR2 = VB/Rb2
放大电路输出电阻（第二级输出电阻）：
（3）测量基本放大电路放大倍数 输入的正弦信号（f=1kHz Vi1=1mV），用示波器 观察，在输出波形不失真的条件下，进行动态 测量。 空载、带载放大倍数：
VoL AVL = Vi
AV∞
Vo∞ = Vi
（4）测量基本放大电路输入电阻Ri 测量基本放大电路输入电阻R

实验四负反馈放大器的设计与测试一．实验目的1．加深理解放大器中引入负反馈的方法和负反馈对放大器各项性能指标的影响。

2．学会根据给定的技术指标要求设计两级负反馈放大器。

3．进一步熟悉放大器各项性能指标的测量方法。

二．实验原理所谓负反馈，就是以某种方式从输出端取出信号，再以一定的方式加到输入回路中，并且是所加信号极性与原输入极性相反。

根据取出信号和加到输入回路联结方式的不同，负反馈可分为四大类：电压串联负反馈、电压并联负反馈、电流串联负反馈和电流并联负反馈。

在实际应用中，判断负反馈的类型，可通过考察反馈信号的取得和与输入的联接方式来进行。

若反馈信号直接取自输出电压，则为电压负反馈；若反馈信号直接取自输出电流，则为电流负反馈；若反馈信号直接加到输入端，则为并联负反馈；若反馈信号与输入信号是串联在输入回路中，则为串联负反馈。

负反馈在电子电路中的应用非常广泛，虽然它使放大器的放大倍数降低，但能在众多方面改善放大器的性能指标，如稳定放大倍数、改变输入电阻和输出电阻、减少非线性失真和展宽通频带等。

具体的性能影响如下：降低放大倍数：A f＝A/(1+FA)，当|1＋AF| 》1时，A f≈1/F；改变输入电阻：对于串联负反馈，提高了|1＋AF|倍，r if＝r i|1＋AF| ；对于并联负反馈，降低了|1＋AF|倍，r if＝r i/ |1＋AF| ；改变输出电阻：对于电压负反馈，降低了|1＋AF|倍：r of ＝r o / |1＋A'F|，A'＝A |R L＝∞；对于电流负反馈,提高了|1＋A "F|倍，r of＝r o / |1＋A "F|，A "＝A |R L ＝0；稳定放大器倍数：负反馈放大倍数的稳定性提高了（1＋AF）倍，△A f / A f＝(△A f/A)/( 1＋AF)减少了非线形失真：输出产生非线形失真的谐波信号降低了|1＋AF|倍。

1．实验的负反馈放大器如图4－1所示，它是一个两级阻容耦合电压串联负反馈放大器，各电路参数由实验者根据给定技术指标要求自行设计。

实验四 两级阻容耦合放大器及负反馈放大器一、实验目的1. 了解多级阻容耦合放大器组成的一般方法。

2. 了解负反馈对放大器性能指标的改善。

3. 掌握两级放大器与负反馈放大器性能指标的调测方法。

二、实验原理1．阻容耦合放大器是多级放大器中最常见的一种，其电路如图4.4.1所示。

这是一个曲型的两级阻容耦合放大器。

由于耦合电容1C 、2C 、3C 的隔直流作用，各级之间的直流工作状态是完全独立的，因此可分别单独调整。

但是，对于交流信号，各级之间有着密切的联系，前级的输出电压就是后级的输入信号，因此两级放大器的总电压放大倍数等于各级放大倍数的乘积u2u1u A A A ⋅=，同时后级的输入阻抗也就是前级的负载。

2. 负反馈放大器（1）负反馈电路的基本形式负反馈电路的形式很多，但就其基本形式来说可分四种：（a ）电压串联负反馈；（b ）电压并联负反馈；（c ）电流串联负反馈；（d ）电流并联负反馈。

在分析放大器中的反馈时，主要应抓住三个基本要素：第一、反馈信号的极性。

如果反馈信号是与输入信号反相的就是负反馈，反之则是正反馈。

第二、反馈信号与输出信号的关系。

如果反馈信号正比于输出电压，就是电压反馈；若反馈信号正比于输出电流，就是电流反馈。

第三、反馈信号与输入信号的关系。

从反馈电路的输入端看，反馈信号（电压或电流）与输入信号并联接入称为并联反馈；串联接入成为串联反馈。

（2）负反馈对放大器性能的影响负反馈能有效地改善放大器的性能，主要体现在输入电阻、输出电阻、频带宽度、非线性失真、稳定性等方面。

但是放大器性能的改善是以降低其增益为代价的，因而在应用负反馈电路时，必须考虑电路性能改善的同时会引起电路增益的减小。

3. 放大器的输入电阻i R 及输出电阻o R 。

放大器的输入电阻i R 是向放大器输入端看进去的等效电阻，定义为输入电压i u 和输入电流i i 之比，即：iii i u R =。

测量输入电阻i R 的方法很多，例如替代法、电桥法、换算法等等。

将要讲到的负反馈的作用之一。
X s 变换网络 X i
X id 基本放大
X 0
K
X f
电路A
反馈网络 F
各信号量之 间的关系：
X 0 A X id
X s 变换网络 X i
X id 基本放大
X 0
K
X f
电路A
反馈网络 F
各信号量之 间的关系：
X f FX o
X s 变换网络 X i
X id 基本放大
X 0
K
X f
电路A
反馈网络 F
各信号量之 间的关系：
X id X i X f
若1 A F，则1 ，A F即引A入
X 0 A X id
