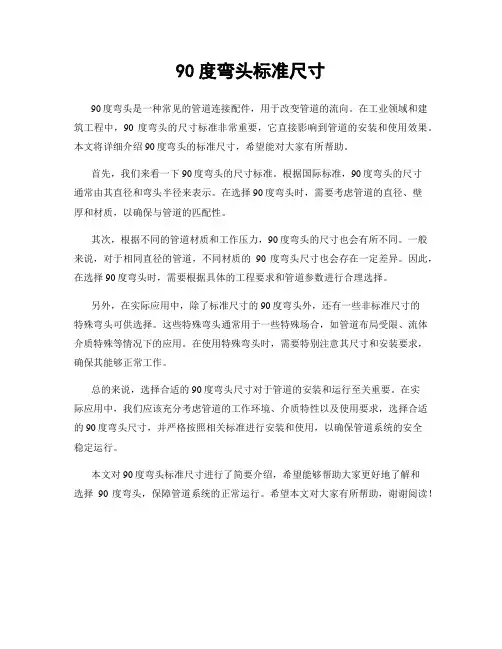

90度弯头标准尺寸
90度弯头是一种常见的管道连接配件，用于改变管道的流向。

在工业领域和建筑工程中，90度弯头的尺寸标准非常重要，它直接影响到管道的安装和使用效果。

本文将详细介绍90度弯头的标准尺寸，希望能对大家有所帮助。

首先，我们来看一下90度弯头的尺寸标准。

根据国际标准，90度弯头的尺寸
通常由其直径和弯头半径来表示。

在选择90度弯头时，需要考虑管道的直径、壁
厚和材质，以确保与管道的匹配性。

其次，根据不同的管道材质和工作压力，90度弯头的尺寸也会有所不同。

一般来说，对于相同直径的管道，不同材质的90度弯头尺寸也会存在一定差异。

因此，在选择90度弯头时，需要根据具体的工程要求和管道参数进行合理选择。

另外，在实际应用中，除了标准尺寸的90度弯头外，还有一些非标准尺寸的
特殊弯头可供选择。

这些特殊弯头通常用于一些特殊场合，如管道布局受限、流体介质特殊等情况下的应用。

在使用特殊弯头时，需要特别注意其尺寸和安装要求，确保其能够正常工作。

总的来说，选择合适的90度弯头尺寸对于管道的安装和运行至关重要。

在实
际应用中，我们应该充分考虑管道的工作环境、介质特性以及使用要求，选择合适的90度弯头尺寸，并严格按照相关标准进行安装和使用，以确保管道系统的安全
稳定运行。

本文对90度弯头标准尺寸进行了简要介绍，希望能够帮助大家更好地了解和
选择90度弯头，保障管道系统的正常运行。

希望本文对大家有所帮助，谢谢阅读！。

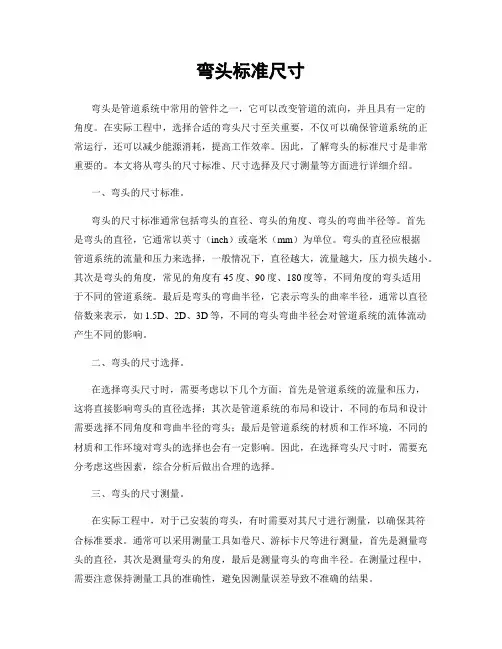

弯头标准尺寸弯头是管道系统中常用的管件之一，它可以改变管道的流向，并且具有一定的角度。

在实际工程中，选择合适的弯头尺寸至关重要，不仅可以确保管道系统的正常运行，还可以减少能源消耗，提高工作效率。

因此，了解弯头的标准尺寸是非常重要的。

本文将从弯头的尺寸标准、尺寸选择及尺寸测量等方面进行详细介绍。

一、弯头的尺寸标准。

弯头的尺寸标准通常包括弯头的直径、弯头的角度、弯头的弯曲半径等。

首先是弯头的直径，它通常以英寸（inch）或毫米（mm）为单位。

弯头的直径应根据管道系统的流量和压力来选择，一般情况下，直径越大，流量越大，压力损失越小。

其次是弯头的角度，常见的角度有45度、90度、180度等，不同角度的弯头适用于不同的管道系统。

最后是弯头的弯曲半径，它表示弯头的曲率半径，通常以直径倍数来表示，如1.5D、2D、3D等，不同的弯头弯曲半径会对管道系统的流体流动产生不同的影响。

二、弯头的尺寸选择。

在选择弯头尺寸时，需要考虑以下几个方面，首先是管道系统的流量和压力，这将直接影响弯头的直径选择；其次是管道系统的布局和设计，不同的布局和设计需要选择不同角度和弯曲半径的弯头；最后是管道系统的材质和工作环境，不同的材质和工作环境对弯头的选择也会有一定影响。

因此，在选择弯头尺寸时，需要充分考虑这些因素，综合分析后做出合理的选择。

三、弯头的尺寸测量。

在实际工程中，对于已安装的弯头，有时需要对其尺寸进行测量，以确保其符合标准要求。

通常可以采用测量工具如卷尺、游标卡尺等进行测量，首先是测量弯头的直径，其次是测量弯头的角度，最后是测量弯头的弯曲半径。

在测量过程中，需要注意保持测量工具的准确性，避免因测量误差导致不准确的结果。

综上所述，弯头的尺寸标准、尺寸选择及尺寸测量是管道系统设计和安装中不可忽视的重要环节。

合理选择和正确测量弯头尺寸，不仅可以确保管道系统的正常运行，还可以提高工作效率，减少能源消耗。

因此，在实际工程中，需要严格按照相关标准进行选择和测量，以确保管道系统的安全稳定运行。

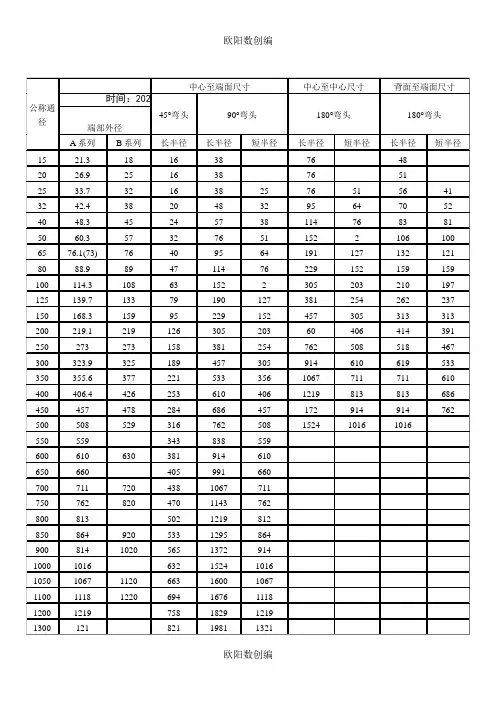

弯头规格尺寸表弯头规格尺寸表弯头是改变管路方向的管件。

弯头标准是什么呢？按角度分，有45°及90°180°三种最常用的，另外根据工程需要还包括60°等其他非正常角度弯头。

弯头标准都有哪些？弯头市场调研报告显示，弯头的材料有铸铁、不锈钢、合金钢、可煅铸铁、碳钢、有色金属及塑料等。

弯头标准表显示，按照生产工艺可分为：焊接弯头、冲压弯头、推制弯头、铸造弯头等。

其他名称：90度弯头、直角弯、爱而弯等。

下面介绍弯头标准尺寸表及弯头规格表：弯头标准尺寸表及弯头规格表一览弯头市场调研显示，国标弯头管道安装中常用的一种连接用管件，连接两根公称通径相同或者不同的管子，使管路作一定角度转弯.弯头标准尺寸表弯头标准jis b2311 通用钢制对焊管件弯头标准jis b2312 钢制对焊管件1600 162 - 1010 2438 16201700 1727 - 1073 2591 17271800 1820 - 1137 2743 18272000 2020 - 1263 3048 2032弯头标准jis b2313 钢板制对焊管件弯头标准jis b2316 钢制承插焊管件弯头标准管件执行标准之美国标准：弯头标准号描述弯头标准asme/ansi b16.9 工厂制造的锻钢对焊管件弯头标准asme/ansi b16.11 承插焊和螺纹锻造管件弯头标准asme/ansi b16.28 钢制对焊小半径弯头和回头弯弯头标准asme b16.5 管法兰和法兰配件弯头标准mss sp-43 锻制不锈钢对焊管件弯头标准mss sp-83 承插焊和螺纹活接头弯头标准mss sp-97 承插焊、螺纹和对焊端的整体加强式管座弯头规格表一览以上为大家介绍的就是弯头标准及弯头的规格表，在管道系统所使用的全部管件中，所占比例最大，约为80%。

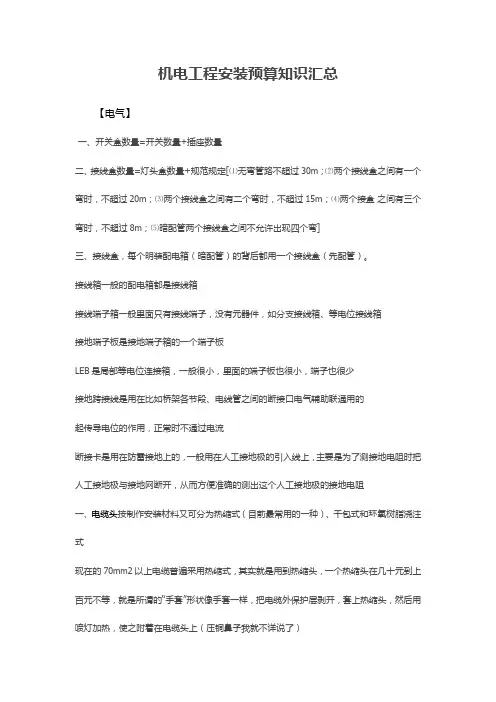

机电工程安装预算知识汇总【电气】一、开关盒数量=开关数量+插座数量二、接线盒数量=灯头盒数量+规范规定[⑴无弯管路不超过30m；⑵两个接线盒之间有一个弯时，不超过20m；⑶两个接线盒之间有二个弯时，不超过15m；⑷两个接盒之间有三个弯时，不超过8m；⑸暗配管两个接线盒之间不允许出现四个弯]三、接线盒，每个明装配电箱（暗配管）的背后都用一个接线盒（先配管）。

接线箱一般的配电箱都是接线箱接线端子箱一般里面只有接线端子，没有元器件，如分支接线箱、等电位接线箱接地端子板是接地端子箱的一个端子板LEB是局部等电位连接箱，一般很小，里面的端子板也很小，端子也很少接地跨接线是用在比如桥架各节段、电线管之间的断接口电气辅助联通用的起传导电位的作用，正常时不通过电流断接卡是用在防雷接地上的，一般用在人工接地极的引入线上，主要是为了测接地电阻时把人工接地极与接地网断开，从而方便准确的测出这个人工接地极的接地电阻一、电缆头按制作安装材料又可分为热缩式（目前最常用的一种）、干包式和环氧树脂浇注式现在的70mm2以上电缆普遍采用热缩式，其实就是用到热缩头，一个热缩头在几十元到上百元不等，就是所谓的“手套”形状像手套一样，把电缆外保护层剥开，套上热缩头，然后用喷灯加热，使之附着在电缆头上（压铜鼻子我就不详说了）干包式就是采用高压自粘式胶布和电工胶布缠绕制作电缆头。

一般临时用电较多用到。

70mm2以下用干包式。

二、电缆头的区别电力电缆头分为终端头和中间接头，按安装场所分为户内式和户外式，按照电缆头制作材料分为干包式、环氧树脂浇注式和热缩式等三类1.户内干包式电力电缆头，干包电缆头不装 " 终端盒 " 时，称为 " 简包终端头 " ，适用于一般塑料和橡皮绝缘低压电缆。

2. 户内浇注式电力电缆终端头，浇注式电缆头主要用于油浸纸绝缘电缆。

3. 户内热缩式电力电缆终端头，热缩式电缆头适用于 0.5 ～ 10.0kV 的交联聚乙烯电缆和各种电缆。

弯头计算公式及相关尺寸弯头是管道系统中常见的管件之一，用于改变管道方向，通常用于水、油、气等液体或气体的输送和分配。

它有不同的类型和尺寸，具体的计算公式和尺寸要根据具体的要求来设计确认。

本文将就弯头的计算公式和相关尺寸进行详细介绍。

首先，关于弯头的类型，根据角度可以分为等弯头和异径弯头。

等弯头的角度一般为45度和90度，异径弯头的角度可以根据实际需求进行设计。

弯头的计算公式主要包含以下几个方面：1.壁厚计算：弯头的壁厚计算是保证其在工作状态下具有足够的强度和刚度。

壁厚计算需要考虑内压力、外力和弯头的材料性能。

通常使用的计算公式为：t=PD/2(S-F)/[E(1+σ)]，其中t为壁厚，P为设计工作内压力，D为内径，S为其材料的屈服强度，F为壁厚裕度，E为弯头的收缩率，σ为屈服应力。

2.接头长度计算：接头长度的计算主要是为了保证弯头的连接安全和密封性。

接头计算需要考虑弯头的连接方式和弯头的材质。

常见的接头长度计算公式为：L=L1+L2+L3，其中L1为弯头各段直管的长度，L2为弯角压头长度，L3为母管长度。

3.弯头尺寸计算：弯头的尺寸计算主要包括弯角、弯曲半径和直管长度等。

弯角的计算一般遵循标准规范，可以根据不同的需求设计制定。

弯曲半径是指弯头中心轴线的曲率半径，一般根据流速、管材的疲劳强度和预期使用寿命等因素进行考虑。

直管长度是指弯头两端直管的长度，也需要根据具体要求进行设计。

总结起来，弯头的计算公式和相关尺寸涉及壁厚、接头长度、弯角、弯曲半径和直管长度等。

设计时需要根据实际的工作条件、材质性能和使用要求等因素进行综合考虑，确保弯头具有足够的强度、刚度和安全性。

此外，在设计过程中还需要参考相关的标准规范和代码，以确保弯头的质量和使用效果。

弯头计算公式及相关尺寸弯头是我们管道行业经常用到的管件，在施工、报价都会用到弯头重量、面积的计算。

对于刚入门的朋友有好多数据及相关尺寸不太明白，本着深入浅出的原则，用十几年的弯头制作经验，总结一下任意弯头计算公式以及相关尺寸的解释，希望对广大爱好管道行业的朋友是一个促进，把自己的管件水平提高起来。

一、弯头分类1.按它的曲率半径来分，可分为长半径弯头和短半径弯头。

长半径弯头指它的曲率半径等于1.5倍的管子外径，即R=1.5D.短半径弯头指它的曲率半径等于管子外径，即R=D。

公式中的D为弯头直径，R为曲率半径。

最常用的是为1.5D 的弯头，如果在合同中没有注明是1D或者1.5D，那么是要优化选用1.5D的。

我国最常用的执行标准有GB/T12459-2005，GB/13401-2005,GB/T10752-1995.2.按结构形状分，常见为圆形弯头，还有方形弯头等。

二、弯头的相关尺寸1.一般弯头必须知道以下数据，才能确定弯头。

角度、弯曲半径、口径、壁厚、材质。

例图这是虾米腰弯头，角度、90度弯曲半径1000mm、口径1000mm、壁厚1mm、材质Q235三、弯头理论重量的计算1.圆形弯头：（外径-壁厚）*壁厚*系数*1.57*公称通径*倍数系数：碳钢：0.02466不锈钢：0.02491合金0.0248390度弯头（外径-壁厚）*壁厚*系数（碳钢按0.02466）*1.57**公称通径*倍数/1000=90度弯头理论重量（公斤）例题：（1000-1）*1*0.02466*1.57*1000*1/1000备注：其他角度可以除以90再乘以角度。

2.方形弯头：1.57*R*方口周长*密度*厚度。

四、弯头面积的计算弯头面积计算如果重量计算出来了，就可以用重量/密度/厚度得数就是面积，不过要注意单位统一。

1.圆形弯头=1.57*R*口径*3.14；2.方形弯头=1.57*R*方口周长。

R代表弯曲半径，90度弯头计算方法。

弯头计算公式及相关尺寸弯头是管道系统中常用的管件之一，用于改变管道的方向。

弯头的计算公式和尺寸主要包括弯头的弯曲半径、弯头的角度、弯头的长度等。

下面将详细介绍弯头计算公式及相关尺寸。

1.弯头的弯曲半径：弯头的弯曲半径是指弯头中心线与管道中心线之间的距离，通常用R 表示。

弯头的弯曲半径是根据管道系统的要求和设计规范确定的。

根据ASMEB16.49标准，弯头的弯曲半径可以按照以下公式计算：R = OD * tan(A) / (2 * L)其中，R表示弯曲半径，OD表示管道外径，A表示弯头的角度，L表示弯头长度。

2.弯头的角度：弯头的角度是指弯头弯曲的程度，通常用A表示。

弯头的角度可以根据需要设定，常见的角度有45度和90度。

3.弯头的长度：弯头的长度是指弯头从一段管道到另一段管道的总长度，通常用L表示。

弯头的长度可以根据弯头的角度和弯曲半径计算得出。

4.其他尺寸：除了上述基本尺寸外，弯头的其他尺寸还包括管道壁厚、颈长、颈直径等。

这些尺寸一般根据具体的管道系统需求和设计规范确定。

需要注意的是，不同材质、规格和压力等级的弯头有不同的尺寸标准。

在设计和选择弯头时，需要根据实际使用情况参考相关标准和规范，确保选用合适的尺寸。

另外，弯头的制造也需要满足一定的工艺要求，如弯头的焊接接头需要符合规范要求，焊缝的质量也需要进行检验。

总结：弯头的计算公式及相关尺寸是根据管道系统的要求和设计规范来确定的。

其中，弯头的弯曲半径、角度、长度是基本的尺寸参数，其他尺寸如管道壁厚、颈长、颈直径等也需要根据具体需求确定。

在选择和设计弯头时需要参考相关标准和规范，确保选用合适的尺寸和满足工艺要求。

弯头规格尺寸表
弯头是改变管路方向的管件。

弯头标准是什么呢？按角度分，有45°及90°180°三种最常用的，另外根据工程需要还包括60°等其他非正常角度弯头。

弯头标准都有哪些？弯头市场调研报告显示，弯头的材料有铸铁、不锈钢、合金钢、可煅铸铁、碳钢、有色金属及塑料等。

弯头标准表显示，按照生产工艺可分为：焊接弯头、冲压弯头、推制弯头、铸造弯头等。

其他名称：90度弯头、直角弯、爱而弯等。

下面介绍弯头标准尺寸表及弯头规格表：
弯头标准尺寸表及弯头规格表一览
弯头市场调研显示，国标弯头管道安装中常用的一种连接用管件，连接两根公称通径相同或者不同的管子，使管路作一定角度转弯.
弯头标准尺寸表
弯头标准jis b2311 通用钢制对焊管件
弯头标准jis b2312 钢制对焊管件
弯头标准jis b2313 钢板制对焊管件
弯头标准jis b2316 钢制承插焊管件
弯头标准管件执行标准之美国标准：
弯头标准号描述
弯头标准asme/ansi b16.9 工厂制造的锻钢对焊管件
弯头标准asme/ansi b16.11 承插焊和螺纹锻造管件
弯头标准asme/ansi b16.28 钢制对焊小半径弯头和回头弯
弯头标准asme b16.5 管法兰和法兰配件
弯头标准mss sp43 锻制不锈钢对焊管件
弯头标准mss sp83 承插焊和螺纹活接头
弯头标准mss sp97 承插焊、螺纹和对焊端的整体加强式管座
弯头规格表一览
以上为大家介绍的就是弯头标准及弯头的规格表，在管道系统所使用的全部管件中，所占比例最大，约为80%。

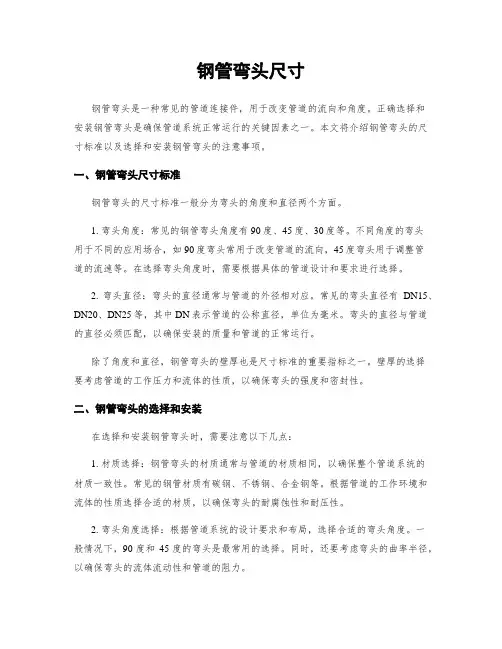

钢管弯头尺寸钢管弯头是一种常见的管道连接件，用于改变管道的流向和角度。

正确选择和安装钢管弯头是确保管道系统正常运行的关键因素之一。

本文将介绍钢管弯头的尺寸标准以及选择和安装钢管弯头的注意事项。

一、钢管弯头尺寸标准钢管弯头的尺寸标准一般分为弯头的角度和直径两个方面。

1. 弯头角度：常见的钢管弯头角度有90度、45度、30度等。

不同角度的弯头用于不同的应用场合，如90度弯头常用于改变管道的流向，45度弯头用于调整管道的流速等。

在选择弯头角度时，需要根据具体的管道设计和要求进行选择。

2. 弯头直径：弯头的直径通常与管道的外径相对应。

常见的弯头直径有DN15、DN20、DN25等，其中DN表示管道的公称直径，单位为毫米。

弯头的直径与管道的直径必须匹配，以确保安装的质量和管道的正常运行。

除了角度和直径，钢管弯头的壁厚也是尺寸标准的重要指标之一。

壁厚的选择要考虑管道的工作压力和流体的性质，以确保弯头的强度和密封性。

二、钢管弯头的选择和安装在选择和安装钢管弯头时，需要注意以下几点：1. 材质选择：钢管弯头的材质通常与管道的材质相同，以确保整个管道系统的材质一致性。

常见的钢管材质有碳钢、不锈钢、合金钢等。

根据管道的工作环境和流体的性质选择合适的材质，以确保弯头的耐腐蚀性和耐压性。

2. 弯头角度选择：根据管道系统的设计要求和布局，选择合适的弯头角度。

一般情况下，90度和45度的弯头是最常用的选择。

同时，还要考虑弯头的曲率半径，以确保弯头的流体流动性和管道的阻力。

3. 尺寸匹配：弯头的直径必须与管道的直径相匹配。

在选择弯头时，需要准确测量管道的直径，以确保弯头的直径和管道的直径一致。

弯头直径过小会导致流量损失和流体阻力增加，直径过大则会导致安装困难。

4. 安装注意事项：在安装钢管弯头时，要注意保持弯头的轴线与管道的轴线一致，并确保弯头与管道之间的连接紧密且无渗漏。

安装时需要使用适当的密封材料和紧固件，并按照正确的安装顺序进行安装。

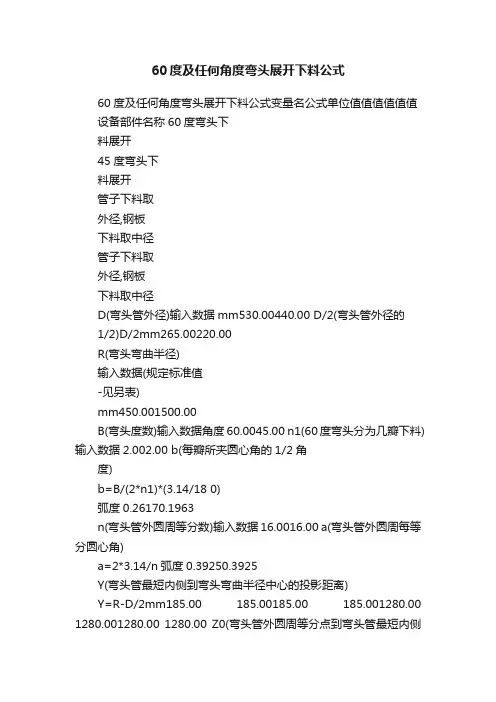

60度及任何角度弯头展开下料公式60度及任何角度弯头展开下料公式变量名公式单位值值值值值值设备部件名称60度弯头下料展开45度弯头下料展开管子下料取外径,钢板下料取中径管子下料取外径,钢板下料取中径D(弯头管外径)输入数据mm530.00440.00 D/2(弯头管外径的1/2)D/2mm265.00220.00R(弯头弯曲半径)输入数据(规定标准值-见另表)mm450.001500.00B(弯头度数)输入数据角度60.0045.00 n1(60度弯头分为几瓣下料)输入数据2.002.00 b(每瓣所夹圆心角的1/2角度)b=B/(2*n1)*(3.14/18 0)弧度0.26170.1963n(弯头管外圆周等分数)输入数据16.0016.00 a(弯头管外圆周每等分圆心角)a=2*3.14/n弧度0.39250.3925Y(弯头管最短内侧到弯头弯曲半径中心的投影距离)Y=R-D/2mm185.00 185.00185.00 185.001280.00 1280.001280.00 1280.00 Z0(弯头管外圆周等分点到弯头管最短内侧处的投影距离) Z0=D/2-[(D/2)*COS0]mm0.000.000.000.000.000.000.000.00600(及任何角度)弯头展开下料公式?Z1(弯头管外圆周等分点到弯头管最短内侧处的投影距离) Z1=D/2-[(D/2)*COSa]mm20.1520.1520.1520.1516.7316.7316.7316.73Z2(弯头管外圆周等分点到弯头管最短内侧处的投影距离) Z2=D/2-[(D/2)*COS2a]mm77.5477.5477.5477.5464.3764.3764.3764.37Z3(弯头管外圆周等分点到弯头管最短内侧处的投影距离) Z3=D/2-[(D/2)*COS3a] mm163.44163.44163.44 163.44135.69 135.69135.69 135.69Z4(弯头管外圆周等分点到弯头管最短内侧处的投影距离) Z4=D/2-[(D/2)*COS4a] mm264.79264.79264.79 264.79219.82 219.82219.82 219.82Z5(弯头管外圆周等分点到弯头管最短内侧处的投影距离) Z5=D-Z3mm366.56 366.56366.56 366.56304.31 304.31304.31 304.31Z6(弯头管外圆周等分点到弯头管最短内侧处的投影距离) Z6=D-Z2mm452.46 452.46452.46 452.46375.63 375.63375.63 375.63 Z7(弯头管外圆周等分点到弯头管最短内侧处的投影距离) Z7=D-Z1mm509.85 509.85509.85 509.85423.27 423.27423.27 423.27 Z8(弯头管外圆周等分点到弯头管最短内侧处的投影距离) Z1=D-ZOmm530.00 530.00530.00 530.00440.00 440.00440.00 440.00 n=16,每两个象限有9段投影距离n=16,每两个象限有9段投影距离X0(弯头管外圆周等分点到弯头弯曲半径中心的投影距离) XO=Y+Z0mm185.00 185.00185.00 185.001280.00 1280.001280.00 1280.00X1(弯头管外圆周等分点到弯头弯曲半径中心的投影距离) X1=Y+Z1mm205.15 205.15205.15 205.151296.73 1296.731296.73 1296.73X2(弯头管外圆周等分点到弯头弯曲半径中心的投影距离) X2=Y+Z2mm262.54 262.54262.54 262.541344.37 1344.371344.37 1344.37 X3(弯头管外圆周等分点到弯头弯曲半径中心的投影距离) X3=Y+Z3mm348.44 348.44348.44 348.441415.69 1415.691415.69 1415.69X4(弯头管外圆周等分点到弯头弯曲半径中心的投影距离) X4=Y+Z4mm449.79 449.79449.79 449.791499.82 1499.821499.82 1499.82X5(弯头管外圆周等分点到弯头弯曲半径中心的投影距离) X5=Y+Z5mm551.56 551.56551.56 551.561584.31 1584.311584.31 1584.31X6(弯头管外圆周等分点到弯头弯曲半径中心的投影距离)X6=Y+Z6mm637.46 637.46637.46 637.461655.63 1655.631655.631655.63X7(弯头管外圆周等分点到弯头弯曲半径中心的投影距离) X7=Y+Z7mm694.85 694.85694.85 694.851703.27 1703.271703.27 1703.27X8(弯头管外圆周等分点到弯头弯曲半径中心的投影距离) X8=Y+Z8mm715.00 715.00715.00 715.001720.00 1720.001720.00 1720.00n=16,每两个象限有9段投影距离n=16,每两个象限有9段投影距离tgb0.26780.1988 L0(弯头管外圆周等分点的展开长度)L0=X0*tgbmm49.54 49.5449.5449.54254.48254.48254.48254.48LI(弯头管外圆周等分点的展开长度)LI=X1*tgbmm54.94 54.9454.9454.94257.80257.80257.80257.80L2(弯头管外圆周等分点的展开长度)L2=X2*tgbmm70.31 70.3170.3170.31267.27267.27267.27267.27L3(弯头管外圆周等分点的展开长度)L3=X3*tgbmm93.32 93.3293.3293.32281.45281.45281.45L4(弯头管外圆周等分点的展开长度)L4=X4*tgbmm120.46120.46120.46 120.46298.18 298.18298.18 298.18 L5(弯头管外圆周等分点的展开长度)L5=X5*tgbmm147.71147.71147.71 147.71314.98 314.98314.98 314.98 L6(弯头管外圆周等分点的展开长度)L6=X6*tgbmm170.72170.72170.72 170.72329.15 329.15329.15 329.15 L7(弯头管外圆周等分点的展开长度)L7=X7*tgbmm186.09186.09186.09 186.09338.63 338.63338.63 338.63 L8(弯头管外圆周等分点的展开长度)L8=X8*tgbmm191.48191.48191.48191.48341.95341.95341.95341.95n=16,每两个象限有9段展开长度n=16,每两个象限有9段展开长度L(弯头管外圆周展开长度)L=3.14*Dmm1664.20 1664.201664.20 1664.201381.601381.601381.601381.60L1(弯头管外圆周每等分展开长度)L1=L/nmm104.0186.35廙ょ皿鶂?jj?9茼- ??咬:G??媵邧櫞?篶M,? 注: 1. 角度在三角函数计算中的单位是弧度值.2.要把利用公式计算得到数值的列(如D列)复制到空白的列中(如E 列),然后改变复制到E列中的某些变量名数值,其他数值就可自动列出.3.power的意义与三角函数sina等的意义一样，所以什么地方有( )应注意。

管道弯头展开放样图作法在管道安装工程中，经常遇到转弯、分支和变径所需的管配件，这些管配件中的相当一部分要在安装过程中根据实际情况现场制作，而制作这类管件必须先进行展开放样，因此，展开放样是管道工必须掌握的技能之一。

一、弯头的放样弯头又称马蹄弯，根据角度的不同，可以分为直角马蹄弯和任意角度马蹄弯两类，它们均可以采用投影法进行展开放样。

图3-1直角马蹄弯图3-2 任意角度马蹄弯1．任意角度马蹄弯的展开方法与步骤（己知尺寸a、b、D和角度）。

（1）按已知尺寸画出立面图，如图3-3所示。

（2）以D/2为半径画圆，然后将断面图中的半圆6等分，等分点的顺序设为1、2、3、4、5、6、7。

（3）由各等分点作侧管中心线的平行线，与投影接合线相交，得交点为1＇、2＇、3＇、4＇、5＇、6＇、7＇。

（4）作一水平线段，长为πD，并将其12等分，得各等分点1、2、3、4、5、6、7、6、5、4、3、2、1。

（5）过各等分点，作水平线段的垂直引上线，使其与投影接合线上的各点1＇、2＇、3＇、4＇、5＇、6＇、7＇引来的水平线相交。

（6）用圆滑的曲线将相交所得点连结起来，即得任意角度马蹄弯展开图。

图3-3 任意角度马蹄弯的展开放样图2、直角马蹄弯的展开放样（己知直径D）由于直角马蹄弯的侧管与立管垂直，因此，可以不画立面图和断面图，以D/2为半径画圆，然后将半圆6等分，其余与任意角度马蹄弯的展开放样方法相似。

图3-4 直角弯展开图二、虾壳弯的展开放样虾壳弯由若干个带斜截面的直管段组成，有两个端节及若干个中节组成，端节为中节的一半，根据中节数的多少，虾壳弯分为单节、两节、三节等；节数越多，弯头的外观越圆滑，对介质的阻力越小，但制作越困难。

1、90°单节虾壳弯展开方法、步骤：（1）作∠AOB＝90°，以O为圆心，以半径R为弯曲半径，画出虾壳弯的中心线。

（2）将∠AOB平分成两个45°，即图中∠AOC、∠COB，再将∠AOC、∠COB各平分成两个22.5°的角，即∠AOK、∠KOC、∠COD与∠DOE。

第一章管道施工图识读1.设计规范要求，暖气支管不得小于DN20。

2.保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。

一般吊顶里的管道均需保温。

给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结露保温。

排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。

管井里除消防、喷洒管道管道外均做保温。

3.镀锌钢管连接方式：《DN100丝接，>DN100可焊接（需防腐），可法兰焊接（需二次镀锌），少量可丝扣法兰连接。

4.管道外皮距墙距离为25-50mm。

5.采暖干管接立管时，当立管直线管段<15m时，采用2个90。

弯头，当直线管段>15m时采用3个90。

弯头。

6.施工时，排水管宁高勿低，地漏宁低勿高。

7.标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。

8.暖气片中应与窗同轴。

9.闸阀：开关作用，阻力系数0.5；截止阀：调节开关作用，阻力系数19。

10.补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。

11.集气罐：干管末端，其管径为末端管道直径的4-6倍。

膨胀水箱：稳压、排气、容纳膨胀水、信号作用。

气压罐：稳压、排气。

膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。

集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。

12.按照标准图集，掌握热媒入口情况。

13.PP-R管可以套用铝塑复合管或给水U-PVC管道定额。

14.（1）刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管Ⅰ型防水套管适用于铸铁管和非金属管；Ⅱ型防水套管适用于钢管；Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。

（2）柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。

一般管道穿外墙的管道加防水套管。

穿水池的管道采用柔性防水套管。

若室外水位高采用柔性防水套管，若室外水位低采用刚性防水套管。

安装预算知识度弯头展开尺寸安装预算知识:90度弯头展开尺寸1.第一章管道施工图识读1.打算模范哀求，暖气支管不得小于DN20。

2.保温通例做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按打算哀求，未哀求没关系不作。

一般吊顶里的管道均需保温。

给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必需做防结露保温。

排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必需做。

管井里除消防、喷洒管道管道外均做保温。

3.镀锌钢管维系方式：《DN100丝接，>DN100可焊接（需防腐），可法兰焊接（需二次镀锌），大批可丝扣法兰维系。

4.管道外皮距墙间隔为25-50mm。

5.采暖干管接立管时，当立管直线管段<15m时，采用2个90。

弯头，当直线管段>15m时采用3个90。

弯头。

学会90度弯头展开尺寸。

6.施工时，排水管宁高勿低，地漏宁低勿高。

7.标高轨则：室内管道一般为管中，室外管道排水为管内底，给水为管顶。

8. 暖气片中应与窗同轴。

9.闸阀：开关作用，阻力系数0.5；截止阀：医治开关作用，碳钢冲压弯头。

阻力系数19。

10.抵偿器分为：自然抵偿，方型胀力，弯头，波纹抵偿器，套筒抵偿器，球型胀力，角质胀力。

11.集气罐：干管末端，其管径为末端管道直径的4-6倍。

收缩水箱：稳压、排气、包容收缩水、信号作用。

气压罐：稳压、排气。

收缩水箱共五根管道：收缩管、循环管、溢水管、排污管、信号管。

集气罐装置职位：管道接口距集气罐上端2/3，距下端1/3。

12. 遵守准则图集，掌握热媒入口情状。

13.。

14.（1）刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管Ⅰ型防水套管适用于铸铁管和非金属管；Ⅱ型防水套管适用于钢管；Ⅲ型防水套管适用于钢管预埋，对比一下冲压弯头国家标准。

将翼环间接含在钢管上。

（2）柔性防水套管一般适用于管道穿过墙壁处受有振动或有邃密防水哀求的构筑物。

一般管道穿外墙的管道加防水套管。

1600 162 - 1010 2438 16201700 1727 - 1073 2591 17271800 1820 - 1137 2743 18272000 2020 - 1263 3048 2032弯头规格尺寸表弯头是改变管路方向的管件。

弯头标准是什么呢？按角度分，有45°及90°180°三种最常用的，另外根据工程需要还包括60°等其他非正常角度弯头。

弯头标准都有哪些？弯头市场调研报告显示，弯头的材料有铸铁、不锈钢、合金钢、可煅铸铁、碳钢、有色金属及塑料等。

弯头标准表显示，按照生产工艺可分为：焊接弯头、冲压弯头、推制弯头、铸造弯头等。

其他名称：90度弯头、直角弯、爱而弯等。

下面介绍弯头标准尺寸表及弯头规格表：弯头标准尺寸表及弯头规格表一览弯头市场调研显示，国标弯头管道安装中常用的一种连接用管件，连接两根公称通径相同或者不同的管子，使管路作一定角度转弯.弯头标准尺寸表弯头标准jis b2311 通用钢制对焊管件弯头标准jis b2312 钢制对焊管件弯头标准jis b2313 钢板制对焊管件弯头标准jis b2316 钢制承插焊管件弯头标准管件执行标准之美国标准：弯头标准号描述弯头标准asme/ansi b16.9 工厂制造的锻钢对焊管件弯头标准asme/ansi b16.11 承插焊和螺纹锻造管件弯头标准asme/ansi b16.28 钢制对焊小半径弯头和回头弯弯头标准asme b16.5 管法兰和法兰配件弯头标准mss sp-43 锻制不锈钢对焊管件弯头标准mss sp-83 承插焊和螺纹活接头弯头标准mss sp-97 承插焊、螺纹和对焊端的整体加强式管座弯头规格表一览以上为大家介绍的就是弯头标准及弯头的规格表，在管道系统所使用的全部管件中，所占比例最大，约为80%。
